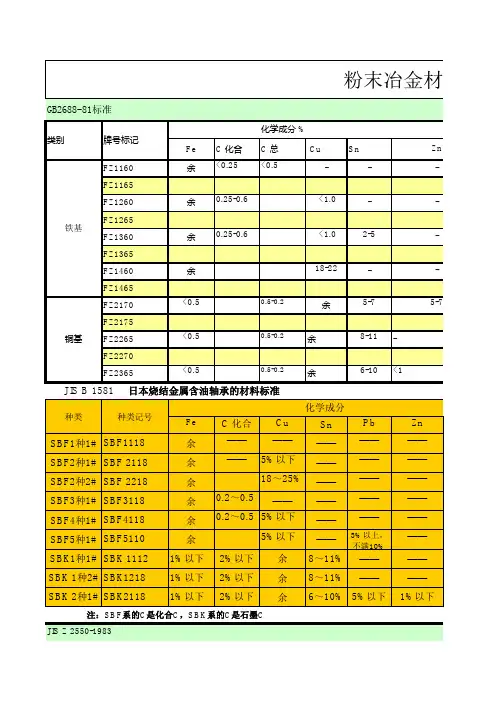

粉末冶金材料标准表

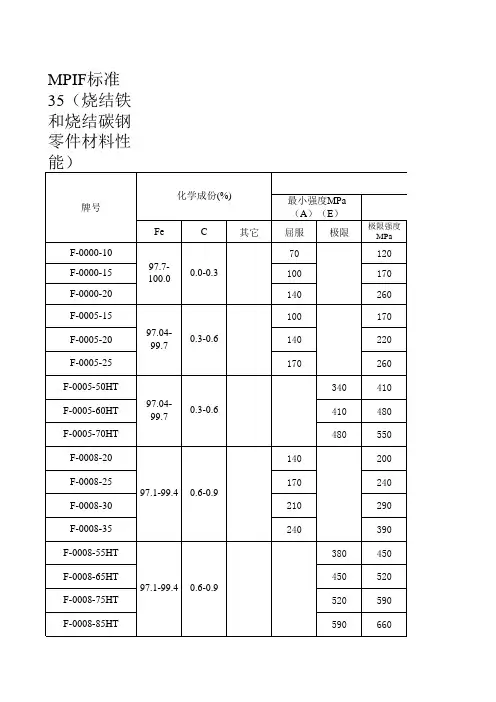

公司制造的铁基粉末冶金零件执行标准与成分性能<一>G B/T14667.1-9 3

-35

240 390 260 1.0 25070 7.0

F-0008-50HT

-65HT

-75HT

-85HT 380 450<0.5S 480 22HRC 60HRC 6.3 450520 <0.5 55028 60 6.6 520 590 <0.5 620 32 60 6.9 590 660 <0.5 690 35 60 7.1

烧结铁和烧结碳钢的化学成分(%).

材料牌号Fe C

F-0000 97.7-100 0.0-0.3 F-0005 97.4-99.7 0.3-0.6 F-0008 97.1-99.4 0.6-0.9 注:用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为2.0%。▲

注:用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大烧结铁-铜合金和烧结铜钢的化学成分(%).

材料牌号Fe Cu C

FC-0200 83.8-98.5 1.5-3.9 0.0-0.3

FC-0205 93.5-98.2 1.5-3.9 0.3-0.6

FC-020893.2-97.9 1.5-3.9 0.6-0.9

FC-0505 91.4-95.7 4.0-6.0 0.3-0.6

FC-0508 91.1-95.4 4.0-6.0 0.6-0.9

FC-0808 88.1-92.4 7.0-9.0 0.6-0.9

FC-1000 87.2-90.5 9.5-10.5 0.0-0.3

烧结铁-镍合金和烧结镍钢的化学成分(%).

材料牌

号

Fe Ni Cu C

FN-0200 92.2-99.0 1.0-3.0 0.0-2.5 0.0-0.3

FN-0205 91.9-98.7 1.0-3.0 0.0-2.5 0.3-0.6

FN-0208 91.6-98.4 1.0-3.0 0.0-2.5 0.6-0.9

FN-0405 89.9-96.7 3.0-5.5 0.2-2.0 0.3-0.6

FN-0408 89.6-96.4 3.0-5.5 0.0-2.0 0.6-0.9

注:用差减法求出的其它元素(包括为了特殊目

的而添加的其它元素)总量的最大值为2.0%

⊙铁-铜合金和铜钢粉末冶金材料性能(MPIF-35)

材料编号最小强度(A)(E) 拉伸性能

横向

断裂

压缩

屈服

强度

(0.1%)

硬度

密度屈服极限极限强度

屈服强度

(0.2%)

伸长率

(25.4mm

)

宏观

(表

现)

微观

(换算

的) MPa MPa MPa % MPa MPa 络氏g/cm3

FC-0200-15

-18

-21

-24 100 170 140 1.0 310 120

11HR

B

N/A

6.0 120 190 160 1.5 350140 18 6.3 140 210 180 1.5 390 160 26 6.6 170 230 200 2.0 430 180 36 6.9

FC-0205-30

-35

-40

-45 210 240 240 <1.0 410 340

37HR

B

N/A

6.0 240 280 280 <1.0 520 370 48 6.3 280 340 310 <1.0 660 390 60 6.7

⊙＜三＞"DINV30910"及"ISO5755"(成分与性能略)

<规格二-不锈钢>
