电感分类——绕线片式电感的参数
绕线陶瓷芯片式电感的常规标准
电感分类——绕线贴片电感的参数电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH 。
一、电感的分类按 电感形式 分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。
陶瓷芯片载体，表面贴装系列封装之一，引脚从封装的四个侧面引出，呈丁字形。
UC封装结构示意图如图1所示。
带有窗口的用于封装紫外线擦除系列EPROM以及带有EPROM的微机电路等。
此封装也称为QFJ、QFJ－G。
QFJ封装是四侧J形引脚扁平封装，表面贴装封装之一。
引脚从封装四个侧面引出，向下呈J字形。
是电子机械工业会规定的名称。
陶瓷QFJ也称为UC、JLCC。
新晨阳二、电感线圈的主要特性参数1、电感量L电感量L 表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL ，单位是欧姆。
它与电感量L 和交流电频率f 的关系为XL=2πfL 新晨阳3、品质因素Q品质因素Q 是表示线圈质量的一个物理量，Q 为感抗XL 与其等效的电阻的比值，即：Q=XL/R线圈的Q 值愈高，回路的损耗愈小。
线圈的Q 值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q 值通常为几十到几百。
4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q 值减小，稳定性变差，因而线圈的分布电容越小越好。
三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
贴片式电感的种类及基本包装介绍
贴片式电感的种类及基本包装介绍贴片绕线电感有线绕式及非线绕式(如多层片状电感)两大类，并且有多种结构以满足不同的需要。
不同的品种及不同厂家的产品，其型号中的参数也不一样。
其主要参数有类型、尺寸、电感量、允差与包装。
1．尺寸，不同结构、电感量的电感，其尺寸不同。
多层片状电感尺寸较小，有0603、0805、1206几种。
线绕式的尺寸范围较宽，有1206、1210-2525等十几种(以上都是EIA尺寸代码)。
有些电感也有采用6位数表示其尺寸，这6位数字分别表示其长×宽×高(mm)，如565050表示其长、宽、高的尺寸为5．6×5.0×5．0mm。
2.电感量及代码采用不同结构和材料的电感器，其实电感的范围是不同的。
如多层片状电感，所用材料的代码为A 的其电感量从0．047～1．5uH；材料代码为M的，其电感量从2．2～100nH。
线绕式电感量范围为10nH～10mH。
目前应用的电感量范围主要在5nH-1mH之间。
片式功率电感的定义、参数以及测试方法
深圳市华域无线技术有限公司密级★★文档编号HY/QP -18片式电感测试指导页数共页版本B．0生效日期片式电感测试指导制定：审核：批准：深圳市华域无线技术有限公司、Shenzhen Hojy Wireless Co., Ltd.片式电感测试指导Shenzhen Hojy Wireless Co., Ltd. (1)片式电感测试指导 (2)一器件原理 (3)二.主要参数及其测试方法 (3)1.电感量（L） (3)2. 感抗X L (3)3.品质因数 (4)4. 直流电阻 (4)5.额定电流 (4)6. 功能测试 (5)7.高温高湿负荷 (5)三. 测试记录表范例 (5)片式电感主要参数 (5)测试用例表格： (6)一器件原理当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电场来抵制通过线圈中的电流；我们把这种电流与线圈的相互作用关系称其为电的感抗，也就是电感。
二.主要参数及其测试方法1.电感量（L）测试设备：函数信号发生器数字万用表测试方法：将待测的电感串联上一个电阻，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I，利用欧姆定律计算出两端的感抗，最后算出两端的电感值。
相关计算公式：X L=U/IX L=ωL=2πfL判断标准：符合datasheet及设计要求。
2. 感抗X L测试设备：函数信号发生器数字万用表测试方法：将待测的电感串联上一个电阻，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I，利用欧姆定律计算出两端的感抗，。
相关计算公式：X L=U/I判断标准：符合datasheet及设计要求。
3.品质因数测试设备：函数信号发生器数字万用表程控电源测试方法：将待测的电感串联上一个电阻R1，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I；利用直流电源给他们通上直流电，测试两端的电阻R，然后利用公式，计算出电感的直流电阻R2，最后算出Q值。

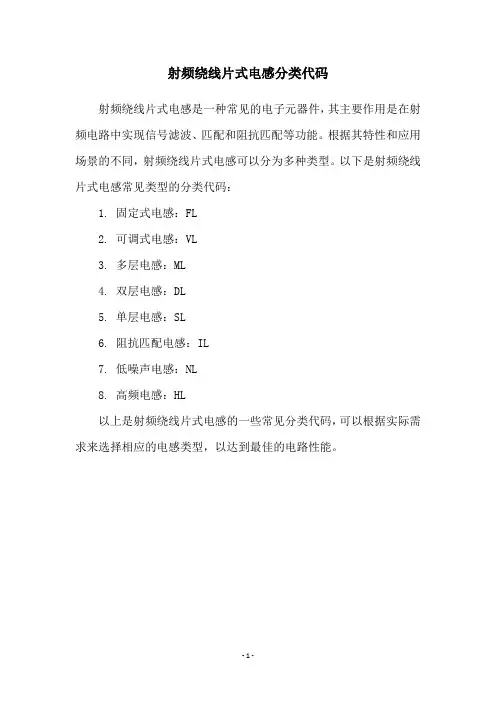

射频绕线片式电感分类代码
射频绕线片式电感分类代码
射频绕线片式电感是一种常见的电子元器件，其主要作用是在射频电路中实现信号滤波、匹配和阻抗匹配等功能。
根据其特性和应用场景的不同，射频绕线片式电感可以分为多种类型。
以下是射频绕线片式电感常见类型的分类代码：
1. 固定式电感：FL
2. 可调式电感：VL
3. 多层电感：ML
4. 双层电感：DL
5. 单层电感：SL
6. 阻抗匹配电感：IL
7. 低噪声电感：NL
8. 高频电感：HL
以上是射频绕线片式电感的一些常见分类代码，可以根据实际需求来选择相应的电感类型，以达到最佳的电路性能。
- 1 -。
顺络绕线电感规格书
※□: The inductance tolerance can be provided upon customer’s request. Please contact your local sales.
■2
顺络电子 Sunlord ■
规格特性
SDWL1005C-S TYPE
SPECIFICATIONS
■ 顺络电子 Sunlord
03■
规格特性
SDWL1005C-G TYPE
SPECIFICATIONS
Part Number 型号
Inductance 电感量
Min. Quality L/Q Test Max. DC
Tolerance
公差
Factor
Freq. Resistance
品质因子 测试频率 直流电阻
250
0.060
G, J, K
13
250
0.070
G, J, K
16
250
0.070
G, J, K
16
250
0.070
1360 1300 1040 1040 1040
12700 12000 11500 11300 11100
※□: The inductance tolerance can be provided upon customer’s request. Please contact your local sales.
Max. Rated Current 额定电流
mA Ir 570 570 460 430 370 400 330 330 320 320 260 250 250 240 200 200 190 190 170 140 140 140 130 130
贴片绕线电感的定义
（2.0×1.2）、1008（2.5×2.0）、1210（3.2×2.5）、1812（4.5×3.2）；
• • 三、表示自身使用的材料，F是等于陶瓷芯；
• • 四、感量：1N0=1.0nH、010=10nH、R10=100nH、1R0=1000nH、
们一定一定诚心服务为您解答的。
贴片绕线电感的定义
• 无论是贴片屏蔽电感还是贴片绕线电感，它们都是属于贴片电感类的小分类。 如果想成为一个看到贴片绕线电感命名就可以知道是什么的高手，掌握一些关 于其命名编码定义是必不可少的。下面我们就来了解下其定义所在。
• • 贴片绕线电感命名编码，例如：LR 0805 F 010 J T05
• • 一、表示贴片绕线电感的物料产品代号；
100=10000nH、101=100000nH、102=1000000nH；
•
• 五、误差(%)：F=±1、G=±2、J=±5、K=±10、M=20；
• • 六、电流：T03=300MA T05=500MA T10=1A T20=2A T30=3A；
• • 以上就是分析贴片绕线电感的命名定义，如有不懂的就联系新晨阳电子。我
电感的主要参数资料
电感的主要参数1）μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值)为0，所以此时的Q值为0。
(整理)电感的主要参数.
精品文档电感的主要参数1）μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值)为0，所以此时的Q值为0。
电感培训资料
功率电感
磁珠名称的说明
片式磁珠是片感的一种，其制作工艺和片感完全相同。
片式磁珠主要用于消除存在于传输线路中的高频噪声。习惯上把EMI应 用的片感称为磁珠，而把用于信号处理的称为片感。
磁珠名称的来由
噪声抑制电路 穿芯磁珠 Bead 穿芯电容
穿芯磁珠
珠
贴片电容
贴片电感
Ferrite Bead
翻译成磁珠
被动元件主要原理及应用
二、片式电感的分类
按制作工艺
1. 叠层片式电感
2. 绕线式片感
按应用
EMI应用、旁通 、扼流等电路 片式磁珠 （叠层片式电感）
1.抑制干扰讯号
2.讯号处理
3.电源管理
滤波、谐振、 耦合等电路
大电流、大功率下应用
（ 绕线式片感）
片式电感 （叠层片式电感、绕线式片感）
Frequency(Hz)
Fr
d、通用磁珠（STGB系列）
STGB2012-471
|Z|&R&XL()
800
TEST EQUIPMENT:HP4291B
600
400
|Z|
200
R
0 1M
XL
10M
100M
1G
1.8G
Frequency(Hz)
e、尖峰磁珠（STSB系列）
STSB3216-201
这里特别介绍叠层片式电感器/磁珠内部线圈是 如何实现连通的：
六、产品的标识方法
STLI 2012 — 150 K
（1） （2） （3）
T
（4） （5）
（1）产品系列
系列代码
STLI STMI STHI STGB STPB STSB
贴片电感的知识
贴片电感的知识电感从制造工艺来分，片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。
常用的是绕线式和叠层式两种类型。
前者是传统绕线电感器小型化的产物；后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。
1. 绕线型它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即Q大），容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。
陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q 值，因而在高频回路中占据一席之地。
TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。
NLC型适用于电源电路，额定电流可达300mA；NLV型为高Q值，环保（再造塑料），可与NL互换；NLFC 有磁屏，适用于电源线。
2. 叠层型它具有良好的磁屏蔽性、烧结密度高、机械强度好。
不足之处是合格率低、成本高、电感量较小、Q值低。
它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；一体化结构，可靠性高；耐热性、可焊性好；形状规整，适合于自动化表面安装生产。
TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高；MLG型的感值小，采用高频陶瓷，适用于高频电路；MLK型工作频率12GHz，高Q，低感值（1n~22nH）3. 薄膜片式具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。
其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。
4. 编织型特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。
用作功率处理的微型磁性元件三极管特征:利用小电压小电流控制基极从而控制集电极和发射极的大电压大电流三个极分别:基极(b)集电极(c)和发射极(e)三极管又分为两种：ＮＰＮ管和ＰＮＰ管，两种工作原理一致，极性不同。
电感基础知识
我爱被动
电感拓展——共模电感
共模信号的危害：导线上产生共模电流，导线会产生强烈的电磁辐射，对 电子、电气产品元器件产生电磁干扰，影响产品的性能 指标.
共模电感结构：
共模电感作用：滤波
我爱被动
电感拓展——共模电感
滤波原理：当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产 生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果， 以此衰减共模电流，达到滤波的目的。
TDK Sunlord …….
我爱被动
电感拓展——磁珠
结构：与电感相同（一般使用叠层结构） 作用：滤波（将高频噪音信号转化成热能） 滤波原理：见下图
我爱被动
电感拓展——磁珠
主要参数（参考顺络）：
阻抗：121（120Ω） 尺寸：0603（1608）inch/mm DCR/电流：直流电阻或耐电流
频率：100MHz 偏差：±25%
电感基础知识交流
什么是电感 电感的分类 电感的结构 电感的作用 电感的主要参数 电感的技术发展 电感拓展
我爱被动
什么是电感
电感：
其实就是一组线圈，当通过交流电流时，在导线的内部及其周围产生 交变磁通，拥有储存和释放能量的功能。在电子线路中，电感线圈对 交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移 相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗 变换等。
高频电感：Q / f（HZ） 功率电感：饱和电流/温升电流（A）
我爱被动
电感的设计原理和主要参数
电特性
主要参数（参考顺络）
Hale Waihona Puke 我爱被动我爱被动电感的技术发展
技术发展趋势：
尺寸 ↓
电感的主要电气参数
电感的主要电气参数一、电感值电感值是电感的重要电气参数，用于衡量电感器对电流变化的响应程度。
电感的电感值可以通过电感线圈的匝数、线圈的尺寸以及线圈材料的磁导率来决定。
电感值的单位是亨利（H），常见的电感值有微亨（uH）和毫亨（mH）。
二、电阻电感器通常会有一定的电阻。
电阻是电感器内部存在的电流阻碍，它会导致电流在电感器中发生能量损耗和热量产生。
电感器的电阻值可以通过电感线圈的材料、导线直径以及线圈的长度等来决定。
电阻的单位是欧姆（Ω）。
三、品质因数品质因数是电感的一个重要参数，它反映了电感器的能量储存和能量损耗的比例。
品质因数的大小决定了电感器的质量和性能，它可以通过电感器的电阻和电感值来计算得到。
品质因数越大，电感器的性能越好，能量损耗越小。
四、自谐振频率自谐振频率是电感器的一个重要特性，它是指在特定电容和电感值下，电感器自身在没有外加信号的情况下达到共振的频率。
自谐振频率可以通过电感器的电感值和电容值来计算得到。
在自谐振频率附近，电感器的阻抗最小，可以用于特定频率的信号传输。
五、温度系数温度系数是电感器的一个重要参数，它反映了电感器的电感值随温度变化的程度。
温度系数可以通过电感器在不同温度下的电感值来计算得到。
温度系数越小，电感器的性能稳定性越好，能够在不同温度环境下保持较稳定的电感值。
电感的主要电气参数包括电感值、电阻、品质因数、自谐振频率以及温度系数等。
这些参数在电感器的选择和应用中起着重要的作用，可以根据具体需求进行合理选择。
在电子电路设计和应用中，了解和掌握电感的主要电气参数，能够更好地使用电感器，提高电路的性能和稳定性。
电感的主要参数
电感的主要参数公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电感的主要参数1）??μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）???? L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
电感的主要参数资料
电感的主要参数1）μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值)为0，所以此时的Q值为0。
电感基础
主要内容一、电感的定义、分类和作用二、电感线圈的主要特性参数三、电感器的结构与特点四、电感使用的场合和频率特性五、常用电感六、TOKO电感产品介绍七、电感的应用电感线圈基本知识一、电感的定义、分类和作用电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
如下图所示，图中N为线圈的匝数。
若只考虑电感线圈的磁场效应且认为导线的电阻为零，则此种电感线圈即可视为理想电感元件，简称电感元件。
可见电感元件就是实际电感器的理想电路模型。
它是一个理想的二端电路元件。
今给线圈中通以变化的电流i(t),并设其参考方向如图中所示，则电流i(t)即要在线圈中产生磁通量Ф(t)，Ф(t)的参考方向也如图中所示，即Ф(t)与i(t)的参考方向之间符合右手螺旋关系。
I(t)与Ф(t)的参考方向的这种关系称为关联方向。
磁通量Ф(t)的单位为Wb。
磁通量Ф(t)与匝数N的乘积称为磁链，用Ψ表示。
若认为磁通量Ф(t)与线圈的每一匝都交链，则有Ψ=NФ(t)。
Ψ的单位也为Wb。
单位电流产生的磁链称为自感，也称电感，用L表示，即L=Ψ/i(t)=NФ(t)/i(t)L表征了电感元件产生磁链的能力。
L的单位为Wb/A=H（亨），有时还用毫亨（mH），微亨（μH）为单位。
1 mh=10-3H,1μH=10-6H.。
需要指出，上面是从电感元件的物理原型来定义理想电感元件的。
但它的一般定义则是从数学上定义的，即一个二端电路元件在任意时刻t，如果电流i(t)与其磁链Ψ(t)之间的关系为Ψ-i平面上的一条曲线，则此二端电路元件即称为理想电感元件，简称电感元件。
这条曲线称为电感元件的韦安特性（即磁链与电流的关系曲线）。
线性电感元件若电感元件的韦安特性为一条通过坐标原点的直线，如下图(a)所示，则称为线性电感元件，起韦安特性为Ψ=Li。
线性电感元件的电感L为一常量，与电压u(t)和电流i(t)无关，其电路符号如下图(b)所示。
电感器的分类及主要参数
汇报结束
谢谢大家! 请各位批评指正
(2)中频变压器 中频变压器（又称中周）适用频率为几千
周到几十兆周。在超外差接收机中，它起选频 和耦合作用，在很大程度上决定着整机接收灵 敏度、选择性和通频带等指标。其谐振频率在 调幅式广播接收机中为465 kHZ，在调频式广 播接收机中为10.7 MHz。
积件1-3-1 ：电感器的分类及主要参数
积件1-3-1 ：电感器的分类及主要参数
(2)空心线圈 空心线圈是用导线直接在骨架上绕制而 成。线圈内没有磁心或铁心，有的抽去了骨 架。电感量很小，多用在高频电路中。 (3)扼流圈 按工作频率高低来划分，有高频扼流圈 和低频扼流圈。 ①高频扼流圈用于高频电路中，采用蜂 房式绕制方法，阻止高频信号通过。电感量 一般在2. 5～10 mH之间。
积件1-3-1 ：电感器的分类及主要参数
(4)额定电流 额定电流是指规定的满载电流值。 6.2.2 变压器的主要参数 (1)匝数比 变压器一次线圈的匝数N1与二次线圈的 匝数N2之比称为匝数比，即n=N1/N2。 (2)额定功率 额定功率是指在规定的频率和电压下， 变压器长时间工作而不超过规定温升的最大 输出功率。单位是V•A。
积件1-3-1 ：电感器的分类及主要参数 图6.2 变压器的结构形式
积件1-3-1 ：电感器的分类及主要参数 图6.3 常用铁心形状
电子元器件之---电感器一（功能、参数、分类）
电子元器件之---电感器一（功能、参数、分类）电感器的功能电感器又称电感线圈，简称电感。
电感在电路中也有广泛应用，电感器同电容一样，也是一种储能元件，它能使电能与磁场能相互转化。
电感器常与电容器配合在一起工作，在电路中主要用于滤波（阻止交流干扰）、振荡（与电容器组成谐振电路）、波形变换等。
另外，还常用电感器的电磁特性制作扼流圈和继电器电感器是由外皮绝缘的铜质或合金导线绕制的线圈制作而成的，在线圈内可以插入或不插入称为磁芯的磁性材料。
没有磁芯的电感器称为空芯电感，有磁芯的电感器称为磁芯电感器。
磁芯在电感器中的位置可调整的电感器称为可调电感器，电路中常见的电感器。
电感器在电路中的符号电感器是将绝缘导线在空心骨架上或有磁芯的骨架上绕制而成的，在电路中，电感器用字母'L'表示，它的图形符号如图所示。
电感器的分类自感器当线圈中有电流通过时候，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
用导线绕制而成,具有一定匝数,能产生一定自感量或互感量的电子元件,常称为电感线圈。
为增大电感值,提高品质因数,缩小体积,常加入铁磁物质制成的铁芯或磁芯。
电感器的基本参数有电感量、品质因数、固有电容量、稳定性、通过的电流和使用频率等。
由单一线圈组成的电感器称为自感器,它的自感量又称为自感系数。
互感器两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
根据电感器的结构与性质不同，电感器有多种分类方法：按线圈中有无磁性材料分类：空芯电感（线圈内无磁场材料）、磁芯电感（线圈内有铁氧梯磁性材料）。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感分类——绕线贴片电感的参数
电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
一、电感的分类
按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的主要特性参数
1、电感量L
电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL
3、品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：
Q=XL/R
线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
三、常用线圈
1、单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈
如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小
3、铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
4、铜芯线圈
铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
5、色码电感器
色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
6、阻流圈（扼流圈）
限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
7、偏转线圈
偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q 值高、体积小、价格低。
变压器
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
一、分类
按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器
（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
二、电源变压器的特性参数
1 工作频率
变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2 额定功率
在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
3 额定电压
指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4 电压比
指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5 空载电流
变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。
对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
6 空载损耗：指变压器次级开路时，在初级测得功率损耗。
主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
7 效率
指次级功率P2与初级功率P1比值的百分比。
通常变压器的额定功率愈大，效率就愈
高。
8 绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。
绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
三、音频变压器和高频变压器特性参数
1 频率响应
指变压器次级输出电压随工作频率变化的特性。
2 通频带
如果变压器在中间频率的输出电压为U0，当输出电压（输入电压保持不变）下降到
0.707U0时的频率范围，称为变压器的通频带B。
3 初、次级阻抗比
变压器初、次级接入适当的阻抗Ro和Ri,使变压器初、次级阻抗匹配，则Ro和Ri的比值称为初、次级阻抗比。
在阻抗匹配的情况下，变压器工作在最佳状态，传输效率最高。
