10kV自动跟踪消弧线圈技术规格书资料

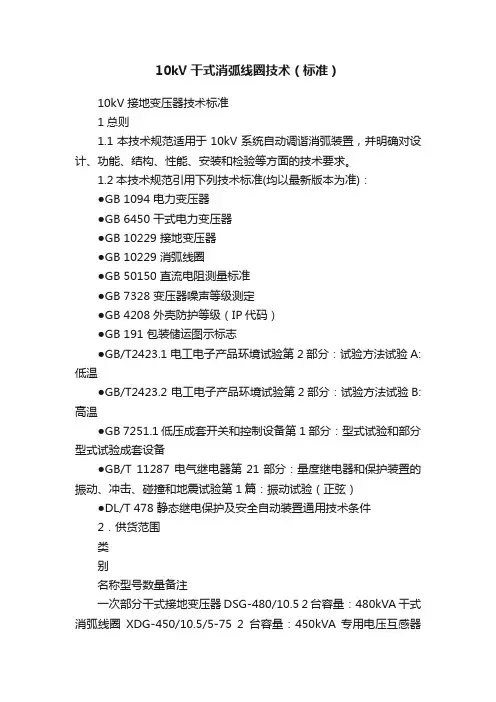

10kV干式消弧线圈技术（标准）
10kV干式消弧线圈技术（标准）10kV接地变压器技术标准1总则1.1本技术规范适用于10kV系统自动调谐消弧装置，并明确对设计、功能、结构、性能、安装和检验等方面的技术要求。
1.2本技术规范引用下列技术标准(均以最新版本为准)：●GB 1094 电力变压器●GB 6450 干式电力变压器●GB 10229 接地变压器●GB 10229 消弧线圈●GB 50150 直流电阻测量标准●GB 7328 变压器噪声等级测定●GB 4208 外壳防护等级（IP代码）●GB 191 包装储运图示标志●GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A:低温●GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B:高温●GB 7251.1 低压成套开关和控制设备第1部分：型式试验和部分型式试验成套设备●GB/T 11287 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）●DL/T 478 静态继电保护及安全自动装置通用技术条件2．供货范围类别名称型号数量备注一次部分干式接地变压器DSG-480/10.5 2台容量：480kVA 干式消弧线圈XDG-450/10.5/5-75 2台容量：450kVA 专用电压互感器JDZ10-10 2台专用电流互感器LZZBJ9-10,75/5 2台避雷器YH1.5W-8/19 2台温控器HY-BWD3K130B 2台风机GFD760-110 4台防护外壳防护等级：IP30 2台尺寸：据设备情况定颜色：RAL7035二次部分控制屏ZDB-II(PK-10屏体) 2台尺寸：800×600×2260颜色：RAL7035消弧线圈控制器ZDB-IIA 2台小电流接地选线装置HB2000J 2台说明：以上几项组成ZDBG-10.5/5-75/J消弧线圈成套装置3.主要技术要求3.1安装环境条件3.1.1环境温度： -5℃~ +40℃3.1.2海拔高度：≤2000m3.1.3相对湿度：5％～95％3.1.4地震烈度：7度3.1.5污秽等级：Ⅲ级3.1.6大气压力：86kPa～106kPa3.2系统运行条件3.2.1系统标称电压：10.5kV3.2.2系统最高电压：12kV3.2.3系统频率：50Hz3.2.4系统频率波动：48.5～50.5Hz3.3设备主要参数3.3.1成套装置3.3.1.1电容电流测量误差：≤2％±1A3.3.1.2各种接地状况下接地残流工频无功分量：≤5A3.3.1.3安装后系统正常运行时，引起电网中性点位移电压偏移：≤15％标称相电压3.3.1.4单相接地故障后，响应时间：≤20ms3.3.1.5电网电容电流跟踪灵敏度最小可达0.5A3.3.1.6单相接地故障后，额定运行时间：2小时3.3.2干式接地变压器3.3.2.1额定容量：480kVA3.3.2.2接线组别：ZN0/YN03.3.2.2额定电压：10.5kV3.3.2.3额定中性点电流：75A3.3.2.4绝缘方式：干式，全绝缘3.3.2.5安装位置：户内3.3.2.6绝缘水平： LI75 AC353.3.2.7绝缘耐热等级：H级3.3.2.8零序阻抗：实测3.3.2.9外绝缘耐污秽等级：Ⅲ3.3.2.9冷却方式：AN3.3.3干式消弧线圈3.3.3.1额定容量：450 kVA3.3.3.2电流调节范围：5-75A3.3.3.3消弧线圈调节方式：直流偏磁式，无级连续可调。
消弧线圈技术标准(附编制说明)
1总则
1.1 目的 为适应电网的发展要求，加强消弧线圈装置技术管理，保证消弧线圈装置的安全、准确、可靠
运行，特制定本技术标准。 1.2 依据
本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设 备评估报告、生产运行情况分析以及设备现场运行经验制定。 1.3 内容
本标准对 10kV～66kV 消弧线圈装置（含消弧线圈、接地变压器、控制器）的设计选型（运行选 用）、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。 1.4 适用范围
2
GB/T 14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1 部分：1MHz 脉冲群干扰试 验
GB/T 14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：静电放电试验 国家电网公司电力生产设备评估管理办法（生产输电[2003]95 号） 国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29 号） 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO 及 SI 公制标准。 1.10 使用条件
2 消弧线圈装置技术参数和要求 .........................................................................................4 2.1 基本要求 ·······················································································4 2.2 引用标准 ·······················································································4 2.3 使用条件 ·······················································································4 2.4 技术要求 ·······················································································5 2.5 工厂监造和检验 ··············································································11 2.6 试验 ····························································································11 2.7 制造厂应提供的资料 ········································································16 2.8. 备品备件 ······················································································16 2.9 专用工具和仪器仪表 ········································································17 2.10 包装、运输和保管要求 ····································································17 2.11 技术服务 ·····················································································17 2.12 消弧线圈性能评价指标 ····································································17
邯郸市星瑞自控设备 消弧线圈 说明书
消弧线圈说明书邯郸市星瑞自控设备有限公司一、概述随着配电网的发展以及电力电缆线路的增多，不接地系统电容电流急剧增大，严重威胁着安全生产。
为此，按现今执行的 DL/T620-1997行业标准和GB50070-94国标规定对3-10KV 和35KV、66KV中性点不接地系统，在单相接地电容电流超过以下规定值时应采用消弧线圈接地方式。
1、3-10KV钢筋混凝土或金属杆塔架空线路构成的系统和所有35KV、66KV系统：10A。
2、3-10KV电缆构成系统：30A。
消弧线圈的主要作用是：在电网发生单相接地时产生电感电流以补偿电网的对地电容电流，使故障点的接地电流变为数值显著减小的残余电流；降低了接地电弧过零熄灭后故障相电压恢复的初速度，延长了故障相电压的恢复时间，并限制了恢复电压的最大值，避免了接地电弧的重燃，达到彻底熄弧的目的。
我公司自主研发的自动跟踪补偿装置,用嵌入式工控机PC104作为控制核心，大屏幕真彩LCD显示器及大容量电子硬盘作为信息存储介质；针对消弧线圈自动调谐，在Windows平台下专门设计的应用软件，全中文图形化操作界面，界面丰富、操作简单，系统运行参数一目了然；存储空间大、信息量大、运行环境可靠。
集小电流接地选线装置、接地故障波形记录功能及内过电压综合治理于一体的新型控制系统，成功解决谐振接地系统的实时在线电容电流监测、自动跟踪补偿、过电压抑制、多判据自动接地选线等多项技术难题。
二、主要特点1、我公司自动调谐接地补偿装置采用预调方式，正常运行时，消弧线圈已预调至系统所需补偿的电流档位，一旦系统接地，装置实现0秒输出，及时补偿电容电流，真正实现零响应。
2、为了减少故障点，使运行更加可靠，我公司率先采用了无源可控硅控制技术。
在消弧线圈的二次侧并上双向可控硅及保护电路，无需外界电源，由系统本身的电压来控制其通断，从而使装置的运行更加安全可靠，反馈速度更加快捷灵敏。
3、自动调谐接地补偿装置控制采用特殊的实时测量电容电流，改变了过去用调档来获取电容电流的方法，我公司的装置无须调档，就可准确测量电容电流的值。
10KV消弧线圈技术规范
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
10kV接地变、消弧线圈及成套装置培训教材(技术规范具体使用说明初稿)
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置培训教材专项部分1 概述本章主要介绍2009年国家电网公司66~500kV变电站用10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置物资采购标准的总体概况，它由一本通用技术规范和三本专用技术规范构成，通用技术规范中包含了所有10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置通用的技术条件和参数。
专用技术规范是针对各具体产品所提的技术条件和参数要求，每一本专用部分对应多种产品，如下表所示。
三本专用技术规范分别对应10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三类产品，原则上是参考《国家电网公司输变电工程通用设备（2008年版）》中有关“消弧线圈、接地变及成套装置”章节对三类产品的规定来进行产品类别划分的，但也根据专家组的意见进行了一些修改。
最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
物资采购标准中将接地变消弧线圈装置划分为10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三个产品类别。
在10kV消弧线圈装置中根据其容量分为三种型号；在10kV接地变压器装置中根据其容量及有无带二次侧容量分为六种型号；在10kV消弧线圈接地变成套装置中根据10kV消弧线圈装置容量分为三大种型号，再根据10kV消弧线圈装置三大种容量下分为七小种10kV接地变压器装置型号。
10kV消弧线圈装置、10kV消弧线圈接地变成套装置根据10kV消弧线圈装置的调节方式又分为三种。
在选择10kV消弧线圈装置、10kV消弧线圈接地变成套装置时，容量与调节方式应各选其一，不可或缺。
10kV消弧线圈装置的容量包括315、630、1000kV A三种。
10kV接地变压器装置的容量包括400/10.5-100/0.4kV（带二次侧容量）、700/10.5-100/0.4kV（带二次侧容量）、1100/10.5-100/0.4kV（带二次侧容量）、315/10.5、630/10.5、1000/10.5六种。
消弧线圈技术文件
************************************* 110kV 冠县振兴变电站自动跟踪消弧线圈接地补偿装置技术投标书*************************************1、总则1.1本技术投标书适用于10kV系统消弧线圈成套装置。
它提出了接地变压器、消弧线圈本体及附属设备的功能设计、结构、性能、制造、试验、包装、运输和现场服务安装等方面的技术响应。
1.2 本技术投标书提出的是最低限度的技术响应。
凡技术规范书中未规定，但在相关设备的国家标准、机械和电力行业标准或IEC标准中有规定的规范条文，我方按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，保证满足其要求。
1.3 我方具备完整、有效的产品质量保证模式，已经取得ISO9000认证证书。
我方提供高质量的、完整的投标设备及附件，来满足工程设计、制造标准。
并提供良好的售后服务保障。
1.4如果我方没有以书面形式对本次招标文件技术规范的条文提出异议，则我方提供的设备完全符合技术规范书的要求。
如有异议，不管是多么微小,都在以“投标差异表”为标题的专门章节中加以详细描述。
1.5本技术投标书所建议使用的标准如与买方执行的标准不一致，我方按较高标准的条文执行或按双方商定的标准执行。
1.6中标后签订的技术协议经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.7中标后签订的技术协议未尽事宜, 由买、卖双方协商确定。
2.遵循的主要标准DL／T620－1997 交流电气装置的过电压保护和绝缘配合GB311.1-1997 高压输变电设备的绝缘配合和高电压试验技术GB10229-1988 电抗器GB6450 干式电力变压器GB/T13499 电力变压器应用导则GB7328 电力变压器和电抗器的声级测定GB763-1990 交流高压电器在长期工作时的发热GB/T11022 高压开关设备和控制设备标准的共用技术要求GB11032 交流系统用无间隙金属氧化物避雷器GB10230 有载分接开关GB 4208-1993 外壳防护等级(IP代码)GB/T14549 电能质量公用电网谐波GB/T6451 电力变压器技术参数和要求GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB191 包装贮运标志GB/T 17626-1998 电磁兼容试验和测量技术GB/T15291－1994 半导体器件第6部分晶闸管JB/DQ2126-85 消弧线圈国家电网生[2004]634号文件《关于印发输变电设备技术标准的通知》中关于消弧线圈的技术要求。
G---10kV接地变及消弧线圈成套装置技术规范书
技术规范书通用部分目录1 总则 (2)1.1 一般规定 (2)1.2 卖方应提供的资格文件 (3)1.3 工作范围 (3)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (4)1.6 必须提交的技术数据和信息 (6)2使用条件 (6)3 技术参数及性能要求 (6)4 试验 (12)5 质量保证及管理 (13)6 技术服务、设计联络、工厂检验和监造 (13)6.1技术服务 (13)6.2设计联络 (13)6.3工厂检验和监造 (14)附录A使用条件 (15)附录B技术要求应答表 (15)表一技术参数一览表 (16)表二主要原材料及附件 (17)附录C技术偏差表 (17)附录D备品备件、专用工具和仪器仪表供货范围 (18)1 总则1.1一般规定1.1.1卖方必须有权威机关颁发的ISO–9001的认证书或等同的质量保证体系认证证书。
卖方应至少有相应电压等级容量，相同形式，相同结构 3 年 3 组以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
对于同类设备在近5年内出现过严重故障情况，采取的技术整改措施有文件证明有效。
如果商务与技术有不一致，以商务为准。
1.1.2卖方应仔细阅读招标文件，包括商务和技术部分的所有规定。
由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致，卖方也可以推荐满足本技术规范要求的类似定型产品，但必须提出详细的规范偏差。
1.1.3本规范书提出了对消弧线圈成套装置技术参数、性能、结构、试验等方面的技术要求。
1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合国标（GB）和相应的电力（DL）行业最新版本的标准和本规范书要求的优质产品。
1.1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应按照本规范书附录C的格式填写技术偏差表，并在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
[整理]10kV自动跟踪补偿装置技术规范书
![[整理]10kV自动跟踪补偿装置技术规范书](https://img.taocdn.com/s3/m/77cd43c9910ef12d2af9e782.png)
10kV自动跟踪接地补偿装置技术规范书工程项目：广西电网公司年月目录1. 总则2. 使用条件3．技术参数和要求4. 试验5．供货范围6. 供方在投标时应提供的资料和参数7. 技术资料和图纸交付进度8．包装、运输和保管要求9. 技术服务与设计联络1 总则1.1 本规范书适用于10kV自动跟踪接地补偿装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：DL/T 1057-2007 自动跟踪补偿消弧线圈成套装置技术条件GB311.1-1997 高压输变电设备的绝缘配合GB10229-1988 电抗器GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力GB1094.10-2003 电力变压器第10部分声级测定GB/T6451-2008 三相油浸式电力变压器技术参数和要求GB 1094.11—2007 电力变压器第11部分：干式变压器GB/T14549-1993 电能质量公用电网谐波GB/T17626-2006 电磁兼容试验和测量技术GB/T15145-2001 微机线路保护装置通用技术条件GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温；试验B：高温；试验C：设备用恒定湿热GB/T 11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验GB/T 14598.9-2002 电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验GB/T14598.10-2007 电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验-电快速瞬变/脉冲群抗扰度试验GB/T 14598.13-1998 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验GB/T 14598.14-1998 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合JB/DQ2126-1985 消弧线圈GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
10KV消弧线圈技术规范
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
消弧线圈成套补偿装置技术规格书
消弧线圈成套补偿装置技术规格书唐山东唐电气股份有限公司技术部目录1. 概述 (3)2. 供货范围 (3)3. 标准规范 (3)4.安装地点及环境条件 (5)4.1 安装地点 (5)4.2 环境条件 (5)5. 技术要求 (6)5.1主要技术参数： (6)5.2主要元器件及部件的性能要求 (7)5.2.1干式接地变压器 (7)5.2.2干式消弧线圈 (7)5.2.3 控制系统 (8)5.2.4其它 (9)5.3结构设计要求 (9)5.3.1结构 (9)5.3.2导线和配线 (9)5.3.3主电缆接线 (10)5.3.4其它 (10)6. 检验和试验 (11)7. 油漆 (13)8. 性能保证及拒收 (13)9. 包装和运输 (14)10. 卖方提供的图纸资料 (14)1. 概述本规格书提出了消弧线圈接地成套装置技术规格书设备设计、制造、检验与试验及包装运输等方面的技术要求。
此规格书为基本的功能性说明，仅包涵了买方对所购货物的总体要求，且对质量与性能的描述应看作是最低要求。
除非另有说明，本技术规格书所述的所有采购货物都应在特定的气候条件下连续工作，且性能参数符合规定。
2. 供货范围总降压站：消弧线圈接地成套装置：450kVA（其中：干式消弧线圈容量300 kVA，站用变容量 150 kVA），2套。
维护上述设备的专用工具；上述设备的安装、试车备品备件；投标方应另行提出两年运行备品备件的数量和价格，以便买方选择采购；投标方有责任在报价书内向买方提出必要的，而本规格书尚未涉及到的设备、材料、工具、仪表和其它设施。
供货商还应提供下列技术服务：现场安装技术指导；现场调试、试车指导；用户操作培训。
3. 标准规范消弧线圈接地成套装置的设计、制造和试验将按照以下标准、规范的最新版本进行。
GB标准：《电力变压器第1部分总则》GB 1094.1《电力变压器第2部分温升》GB 1094.2《电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.3《电力变压器第5部分承受短路的能力》GB 1094.5《干式电力变压器》GB1094.11《高电压试验技术第一部分：一般试验要求》GB/16927.1《电气装置安装工程电气设备交接试验标准》GB50150《电压互感器》GB1207《电流互感器》GB1208《电气继电器》GB/T 14598《电磁兼容试验和测量技术》GB/T 17626《电力变压器和电抗器的声级测定》GB1094.10《干式电力变压器技术参数和要求》GB/T10228《干式变压器负载导则》GB/T17211《电力变压器选用导则》GB/T17468《远动终端设备》GB/T 13729《外壳防护等级（IP代码）》GB4208IEC标准：《电力变压器第1部分总则》IEC60076-1《电力变压器第2部分温升》IEC60076-2《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》IEC60076-3《电力变压器第5部分承受短路的能力》IEC60076-5《电力变压器第10部分声级测定》IEC60076-10《干式电力变压器》IEC60076-11《电压互感器》IEC 60044-2《电流互感器》IEC 60044-1《外壳防护等级》IEC60529DL标准：《静态继电保护及安全自动装置通用技术条件》DL/T 478《交流电气装置的过电压保护和绝缘配合》DL/T 620《自动跟踪补偿消弧线圈成套装置技术条件》DL/T 1057按规定应进行强制3C认证的设备元件应有3C认证证书。
10kV消弧线圈接地变压器专用技术规范
10kV/250kVA消弧线圈接地变压器专用技术规范2015年12 月目录1 标准技术参数表 ................................................... 错误!未定义书签。
2 项目需求部分 ..................................................... 错误!未定义书签。
货物需求及供货范围一览表........................................ 错误!未定义书签。
必备的备品备件、专用工具和仪器仪表供货表........................ 错误!未定义书签。
图纸资料提交单位................................................ 错误!未定义书签。
工程概况 ....................................................... 错误!未定义书签。
使用条件 ....................................................... 错误!未定义书签。
项目单位技术差异表.............................................. 错误!未定义书签。
一次、二次及土建接口要求（适用扩建工程）........................ 错误!未定义书签。
3 投标人响应部分 ................................................... 错误!未定义书签。
技术偏差表（投标人填写）........................................ 错误!未定义书签。
销售及运行业绩表................................................ 错误!未定义书签。
10kv消弧技术规范书
消弧线圈补偿成套装置技术规格书1 总则1.1 本技术规范适用于新梦源35kV变电站10kV系统自动调谐消弧装置的投标。
它提出了10kV 干式接地变、偏磁式消弧线圈功能设计、结构、性能、安装和试验等方面的技术要求。
1.2提供的设备技术规范与本标书规定的要求相一致，能提供技术先进，质量可靠的10kV干式接地变、偏磁式消弧线圈。
也可为满足本标书中要求的类似定型产品，并且提供详细的技术规范差异说明。
1.3具备完整、有效的质量保证模式，并有良好的售后服务。
1.4本技术规范书提出的是最低的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文。
投标书提供的产品不但满足本技术条件的要求，也符合相关的国家标准、机械和电力行业标准。
1.5本技术规范书经供需双方确认后，作为订货合同的技术部分，与合同正文具有同等法律效力。
1.6 遵循的标准自动跟踪动态补偿式消弧线圈的设计，制造和试验符合本规格书及下列最新版国家标准和行业标准的要求。
DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器技术参数和要求GB1094-85 电力变压器GB311.1-1997 高压输变电设备的绝缘配合GB/T14549-1993 电能质量公用电网谐波GB7328 《变压器和电抗器噪声等级测定》GB50150 《直流电阻测量标准》GB1094.1～5 《电力变压器》GB6450-86 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》GB/T10229-1998 《高电压试验技术》GB10229-88 《消弧线圈》GB10229-88 《接地变压器》GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压变化电抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验2 供货范围中标方提供成套设备内所有电缆，信号线选用不小于2.5mm屏蔽阻燃电缆，柜内母排套封高压热缩管。
自动消弧装置技术要求(2024年)
自动消弧装置技术要求1总则1.1本技术规格书的使用范围仅限于陕西省榆林市XX煤矿工业场地35∕10kV变电所IOkV系统自动调谐消弧装置。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应承诺提供符合本规格书和相关现行标准及规程规范的优质产品。
1. 3 如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本条件书的要求。
1. 4 本技术规格书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本技术规格书未尽事宜，由双方协商确定。
1.6 本技术规格书为订货合同的附件。
（与订货图纸一并使用）2 执行标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器技术参数和要求GB1094-85 电力变压器GB311. 1-1997 高压输变电设备的绝缘配合GB/T14549-1993 电能质量公用电网谐波GB7328 《变压器和电抗器噪声等级测定》GB50150 《直流电阻测量标准》GB1094. 1-5 《电力变压器》GB6450-86 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》GB/T10229-1998 《高电压试验技术》4 技术要求 GB10229-88《消弧线圈》 GB10229-88 《接地变压器》GB/T17626. 2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T17626. 4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T17626. 5-1998 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验GB/T17626. 6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626. 7-1998 电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626. 8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626. 9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626. 10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626. 11-1998 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化电抗扰度试验GB/T17626. 12-1998 电磁兼容试验和测量技术振荡波抗扰度试验设计条件环境条件 设备安装地点：户内 海拔高度：1200m 抗震设防烈度：VI 度 最高气温：+36. 7℃ 最低气温：-29. 7℃ 年平均气温+8℃ 污秽等级：IV 级（户外）电网条件额定电压：IOkV 额定频率：50Hz 三相 主接线方式： 单母分段33.1 3.24.1成套设备额定参数4.1.1型式：1OkV偏磁式自动调谐消弧线圈成套装置4. 1.2额定电压：IOkV4. 1. 3补偿电流变化范围：0~75A无级调节4. 1.4电容电流测量误差：＜3%4.1. 5各种接地状况下最大实测基波无功残流不超过：5A4.1. 6脱谐度不超过：5%4. 1. 7安装点电网中性点位移电压应不高于标称相电压的5%4. 1.8单相接地故障时，成套设备应在不超过20ιIlS的时间内输出补偿电流4.1.9消弧装置带整体壳体。
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
10kV消弧线圈接地变压器专用技术规范标准
10kV/250kVA 消弧线圈接地变压器专用技术规2015年12 月目录1标准技术参数表 (3)2项目需求部分 (6)2.1货物需求及供货围一览表 . (6)2.2必备的备品备件、专用工具和仪器仪表供货表 . (7)2.3图纸资料提交单位 . (7)2.4工程概况 (8)2.5使用条件 (8)2.6项目单位技术差异表 . (9)2.7一次、二次及土建接口要求（适用扩建工程） . (9)3投标人响应部分 (10)3.1技术偏差表（投标人填写） . (10)3.2销售及运行业绩表 . (10)3.3主要组部件材料 (11)3.4推荐的备品备件、专用工具和仪器仪表供货 . (11)3.5最终用户的使用情况证明 . (11)3.6投标人提供的试验检测报告表 . (11)3.7投标人提供的鉴定证书表 . (12)1标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表 7 投标人技术偏差表。
表 1 10kV 消弧线圈接地变成套装置基本参数注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术偏差表中给出，投标人应对该偏差表响应。
偏差表与标准技术参数表中参数不同时，以偏差表给出的参数为准。
注2：参数名称栏中带* 的参数为重要参数。
如不能满足要求，将被视为实质性不符合招标文件要求。
2项目需求部分2.2必备的备品备件、专用工具和仪器仪表供货表表 3 必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位经确认的图纸资料应由卖方提交表 4 所列单位。
表 4 卖方提交的图纸资料及其接收单位2.4工程概况2.4.1项目名称：吉木萨尔县帕拉菲 35 千伏变电站工程2.4.2项目单位：吉木萨尔县帕拉菲精细化工股份2.4.3工程规模：本工程双回接入台乡 110 千伏变，新建主变 2台，容量为16000kVA， 35kV采用单母线分段接线， 10kV 采用单母线分段接线， 10kV出线 40回。
10kV自动跟踪消弧线圈技术规格书
10kV自动跟踪消弧线圈技术规格书项目名称PROJECT重庆市MDI一体化项目分项名称SUBPROJECT乙炔装置I（18.6万t/a）用户图号CLIENTDWG.NO. CQMCP1-CCEC-210AA-ELC-INQ-010文件编号DOCUMENT NO.210-90-0000-46-010项目代码JOB. NO. E09023 设计阶段STAGE基础工程设计第 1 页共15页SHEET 1 OF 1510kV自动跟踪消弧线圈技术规格书R0 供审核修改REV. 说明DESCRIPTION设计DESD.日期DATE校核CHKD.日期DATE审核APPD.日期DATE本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.´目录1. 总则 (3)2. 规程和标准 (3)3. 工程资料 (4)4. 成套装置技术要求 (6)5. 成套装置内主要部件技术要求 (7)6. 试验和检验 (11)7. 供货范围 (11)8. 运输、贮存、包装 (12)9. 技术资料和交付进度 (12)10. 质量保证 (13)11. 设计联络会 (14)12. 技术服务 (14)13. 备品备件及专用工具 (14)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变中10kV变电所内4套10kV自动跟踪消弧线圈补偿装置。
本技术规格书提出了10kV自动跟踪消弧线圈补偿装置的功能，设计，结构，性能, 安装和试验等方面的技术要求。
1.2本技术规格书提出的是最低限度的技术要求。
10kV消弧线圈接地变成套装置技术规范书
10kV消弧线圈接地变成套装置1表1.1技术特性参数选填表（10kV消弧线圈、接地变、消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号参数名称单位项目需求标准选项值项目要求值或表述1 调节方式—A:调匝式；（A1:≤50A9档；A2:≤100A14档；A3:≤165A19档）B: 调容式；C: 相控式；A32.1 使用环境—A:户内;B: 户外 A3.7 进出线方式—A：架空进线；B：电缆进线 B4.1 额定电压kV A：10.5;B：10.5/0.4 B 4.2 二次线圈容量（兼作所用变）A:0;B:100;C:200;D:315;E:500; C 4.4 联结组及联结组标号—A:ZN（不带二次绕组）;B: ZN,yn11（带二次绕组） B4.5 接地变绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A5.2 消弧线圈绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A6.2 控制电压—A：DC220V；B: DC110V B 6.10 变电站类型—A：智能变电站IEC61850；B：常规变电站通信协议 A9 防护等级—A：箱式外壳IP20(户内)；B：护栏（户内）；C:无；D：箱式外壳IP33(户外)；A选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字，填写进“项目需求值或表述”栏；标识为“—”的字段无需填写具体信息。
2、不得删减或者增列本表及其主表（表1技术特性参数表）的任何条目。
表2.1组件材料选填表（消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号货物规格型号消弧线圈接地变成套装置,AC10kV,1200kVA,干式,165A,调匝项目货物需求值元件名称配置标准选项值规格型式单位数量规格型式数量1.1 分接开关A：无励磁，调压范围±5%；B：无励磁，调压范围±2×2.5%台 1 0 — B 12.2 调匝开关型式A：真空；B：空气———— A —3.2 控制屏（2合1）—台 1 0 —— 1 3.4 小电流选线装置A: 并联中电阻；B：综合参数测量套 1 0 ——07 隔离开关—台 2 1 0 — 18 箱体外壳或护栏A：箱体外壳；B：护栏套 1 0 — A 1 10 套管（适用于油浸）A：电容型；B：纯瓷支———选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字；不需要的配置填写“0”；标识为“—”的字段无需填写具体信息。
调匝技术方案
项目名称10kV调匝消弧线圈自动跟踪赔偿成套装置技术方案-12-25一、概述本技术方案是针对项目10kV调匝式消弧线圈自动跟踪赔偿成套装置而设计旳。
二、遵照旳重要原则GB 10229-1988 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3- 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙DL/T620-1997 交流电气装置旳过电压保护和绝缘配合GB 1094.5- 电力变压器第5部分承受短路旳能力GB 1094.10- 电力变压器第10部分声级测定GB 1094.11- 电力变压器第11部分干式变压器GB6450-1986 干式电力变压器JB/DQ2126-1985 消弧线圈DL/T1057- 自动跟踪赔偿消弧线圈成套装置技术条件GB/T14549-1993 电能质量公用电网谐波GB/T17626-1998 电磁兼容试验和测量技术GB/T15145-94 微机线路保护通用技术条件GB/T2423.1- 电工电子产品环境试验第二部分：试验措施试验A：低温；试验B：高温；试验C：设备用恒定湿热GB/T11287- 电气继电器第21部分：量度继电器和保护装置旳振动、冲击、碰撞和地震试验GB/T14598.9- 电气继电器第22-3部分：量度继电器和保护装置旳电气骚扰试验辐射电磁场骚扰试验GB/T14598.10-1996 电气继电器第22部分：量度继电器和保护装置旳电气干扰试验第4篇：迅速瞬变干扰试验GB/T14598.13-1998 量度继电器和保护装置旳电气干扰试验第1部分：1MHz脉冲群干扰试验GB/T14598.14-1998 量度继电器和保护装置旳电气干扰试验第2部分：静电放电试验三、使用环境规定：1.环境温度最高气温： +40.4 ℃室内最低气温：-20 ℃2.海拔、湿度海拔：≤m最大相对湿度：（25℃）≤90％3.耐震能力地震烈度： 8 度水平加速度： 0.25g，水平加速度：0.125 g。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.目录1. 总则 (3)2. 规程和标准 (3)3. 工程资料 (4)4. 成套装置技术要求 (6)5. 成套装置内主要部件技术要求 (7)6. 试验和检验 (11)7. 供货范围 (11)8. 运输、贮存、包装 (12)9. 技术资料和交付进度 (12)10. 质量保证 (13)11. 设计联络会 (14)12. 技术服务 (14)13. 备品备件及专用工具 (14)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变中10kV变电所内4套10kV自动跟踪消弧线圈补偿装置。
本技术规格书提出了10kV自动跟踪消弧线圈补偿装置的功能，设计，结构，性能, 安装和试验等方面的技术要求。
1.2本技术规格书提出的是最低限度的技术要求。
并未规定所有的技术细节和使用的标准，卖方应提供一套满足技术规格书和工业标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果卖方没有以书面形式对本技术规格书的条文提出异议（或差异）, 则买方认为卖方完全接受和同意本技术规格书的要求。
偏差（无论多少）都必须清楚的在投标文件中以“对技术规格书的意见和同技术规格书的差异”为标题的专门章节中加以详细描述。
1.4卖方须执行本技术规格书要求和工业标准。
有矛盾时，按较高标准执行。
本技术规格书中未提及的内容均应满足或优于本技术规格书所列的国家标准、电力行业标准和有关国家标准。
1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由买方、卖方、设计单位再行召开协调会，共同商讨细节要求，并形成补充纪要。
该纪要是对本规格书的补充，作为技术规格书的一部分，与技术规格书具有同样效力。
1.6提供设备的制造厂商已取得ISO9001质量体系的有效证书，这些设备在与本技术规格书规定条件相同或较规定条件更为严格的条件下成功地运行了三年以上。
1.7卖方应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。
1.8卖方应提供投标产品中进口关键元件供应商的供货承诺函。
本技术规格书未尽事宜, 由买、卖双方协商确定。
1.9本技术规格书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
2.规程和标准本次采购的设备所遵循的标准均应采用最新版本，主要遵循的标准如下 ( 但不限于以下标准) 。
DL/T 1057-2007 《自动跟踪补偿消弧线圈成套装置技术条件》DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》GB/T 10229-1998 《电抗器》GB/T 10228-1997 《干式电力变压器技术参数和要求》GB 1094.1—1996 《电力变压器第1部分：总则》GB 1094.2—1996 《电力变压器第2部分：温升》GB 1094.3—2003 《电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》GB/T 1094.4—2005 《电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB 1094.5-1995 《电力变压器第5部分承受短路的能力》GB 10230.1-2007 《分接开关第1部分：性能要求和试验方法》GB/T 7261-2000 《继电器及装置基本试验方法》GB/T 17626 《电磁兼容试验和测量技术》GB/T 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》3.工程资料本工程的气象条件和地理条件如下：3.1气温年平均气温 17.6℃极端最高气温 40.5℃极端最低气温 -2.3℃最热月月平均气温 28.6℃最冷月月平均气温 5.1℃3.2湿度：1～2月平均相对湿度 74.0%7～8月平均相对湿度 82.5%年平均相对湿度 81.0%（17.4℃）月最大相对湿度 83%月最小相对湿度 71%最大相对湿度 100%最小相对湿度 10.0%3.3气压：年平均气压 96.9KPa年极端最高气压 99.6KPa年极端最低气压 94.5KPa3.4降雨：年平均降雨量 1158.8 mm日最大降雨量 235.8 mm5小时最大降雨量 63.0mm10分钟最大降雨量 25.2mm本区多年平均降雨量为1158.3mm。
降雨量分配不均，一般集中在5～9月，其中7月最大；2月最小。
多年平均日降雨量104mm。
3.5雪年积雪最大厚度：年降雪最大日数：3.6年最大雷暴日数：3.7风：年平均风速 2.0m/s年最大风速 22.7m/s(离地面10米)设计基本风压值 333Pa(离地面10米)常年主导风向北北东常年次导风向西南西(风频：21)3.8年均日照时数：1245.1小时3.9地震烈度：6度3.10海拔高度：3.11污秽等级：III级3.12土壤的电阻率土壤类别:电阻率近似值： 140欧米3.13安装场所：户内安装。
4.成套装置技术要求4.1系统运行条件4.1.1系统标称电压 10kV4.1.2电压波动范围 +7%~-7% 电压波形近似于正弦波4.2装置构成装置包括：为系统提供人工中性点的接地变压器；在系统中性点与地之间接入的提供感性补偿电流的消弧线圈；控制消弧线圈行为的控制器；以及保证成套装置正常工作的相关辅助设备，或者由具备以上相应功能的设备组成。
4.3消弧线圈补偿电流的调节原理：采用调匝式。
4.4装置投入及退出补偿状态的方式：采用随调式。
4.5一次设备绝缘介质为：干式。
4.6技术要求4.6.1装置应能自动跟踪系统电容电流的变化，并据此设置执行机构的工作状态。
当系统发生单相接地故障时，装置应立即作出判断，尽快启动执行机构；执行机构应尽快到达设定状态。
装置宜采取减少级差电流或无级调节等措施减少残流。
当系统单相接地故障消除时，装置应能及时判断并尽快退出补偿状态。
装置不应对系统产生不良影响，并应满足系统的相应要求。
装置应易操作、少维护，结构应紧凑。
4.6.2自动跟踪时间应尽量短，随调式装置自动跟踪时间应不大于3s。
4.6.3系统电容电流测量误差a）当系统电容电流I c≤30A时，测量误差应不大于1A；b）当30A＜I c≤100A时，测量误差应不大于3％I c；4.6.4装置启动电压应为20％Un～35％Un（Un为系统标称电压除以）。
4.6.5残流：不宜大于10A。
4.6.6装置额定运行时间应不小于2h。
4.6.7级差电流不宜大于3A。
4.6.8中性点位移电压4.6.9在正常运行情况下，装置不应导致系统中性点长时间位移电压超过15％Un。
4.6.10谐波电流4.6.11在额定工频正弦电压作用下消弧线圈输出的电流中，最大谐波电流不宜大于5A。
4.6.12补偿状态退出4.6.13接地故障解除后，装置应退出补偿状态并不应产生危险的中性点位移电压。
4.6.14识别系统单相接地状态装置应能正确识别系统单相接地状态，当系统非单相接地引起中性点电压升高时，应避免对系统正常运行构成不利影响。
4.6.15脱谐度设定装置应能设定脱谐度（或补偿状态及最大残流），在保证不引起系统串联谐振和满足残流要求的情况下，装置应能实现系统需要的各种补偿运行方式。
一般以过补偿为宜。
4.6.16并列运行同一变电站多台消弧线圈应能并列运行。
5.成套装置内主要部件技术要求以下所有参数均为海拔高度不超过1000米的值，各厂商可根据各自的产品性能如需对某些参数进行修正，在投标技术文件中应进行相应的说明及修正。
5.1消弧线圈5.1.1额定电压在正常运行条件下额定频率时作用于主绕组端部之间的电压。
其值应等于系统标称电压除以(即6.062kV)。
5.1.2额定容量：540kVA5.1.3电流调节范围：调流范围应为额定电流的30～100%。
5.1.4最长通流时间：额定电流的最长通流时间应不小于2h。
5.1.5绝缘耐热等级：绕组为F级绝缘，消弧线圈在额定电流下2h温升限值不应超过100K。
5.1.6绝缘水平：AC35kV，LI75 kV5.1.7电压—电流特性：消弧线圈电压—电流特性曲线由零至设备最高电压应为线性。
5.1.8局部放电水平（干式）：干式消弧线圈局部放电量不应大于10pC。
5.2接地变压器5.2.1额定电压：10/0.4kV±2.5%（带二次侧线圈）；10kV（不带二次侧线圈）5.2.2额定容量：1000/315kVA（带二次侧线圈）；630kVA（不带二次侧线圈）5.2.3连接组别：ZN/Yn11型；ZN型5.2.4短路阻抗：4%5.2.5额定中性点电流及其允许运行时间额定中性点电流及其允许运行时间不应小于所带消弧线圈的额定电流和额定运行时间。
5.2.6绝缘耐热等级：绕组为F级绝缘，接地变压器在额定电流下2h温升限值不应超100K。
5.2.7绝缘水平：AC35kV，LI75 kV5.2.8局部放电水平（干式）：干式接地变压器局部放电量不应大于10pC。
5.2.9接地变压器其他要求应符合GB/T 10229-1998 《电抗器》的相关规定。
5.3中心控制屏5.3.1本系统采用1台中心控制屏控制2套消弧线圈自动补偿装置的方式(1)安装地点：控制室(2)外壳防护等级：不小于IP54.(3)屏体尺寸：（宽×深×高）(4)屏体颜色：5.3.2控制器与接地变压器、消弧线圈等配合，应能正确、可靠地自动控制消弧线圈，使成套装置完成其基本功能并满足技术条件要求。
5.3.3控制器采取可靠的软硬件设计，不发生“死机”现象，满足电子设备防潮的要求。
满足相应标准的抗干扰严酷等级的要求。
5.3.4控制系统电源采用直流 220 V和交流220V，直流、交流电源失电应报警。
输出触点容量直流：30V、5A；交流：220V、5A。
5.3.5控制器应具有如下功能(1)显示与储存功能：◆系统正常运行时应能实时显示系统当前状态，一般应包括时钟、中性点电压、系统电容电流、流过消弧线圈的电流等信息，并应能表达装置并列或分列状态；◆系统发生单相接地故障时应显示并储存（储存容量不应少于200次）接地次数、中性点电压实测值、与该电压对应的系统单相接地电容电流值、消弧线圈补偿电流实际测量值、接地开始时间（年月日时分秒）、接地终止时间（年月日时分秒）或接地持续时间等。
(2)设定功能：应能对脱谐度（或补偿状态及最大残流）进行设定。
