音频隔离变压器
隔离变压器 参数
隔离变压器参数
隔离变压器（Isolation Transformer）是一种特殊的变压器，其主要作用是隔离输入端和输出端的电路，以保护设备和人员不受电流干扰和电击伤害。
隔离变压器的参数主要
包括输入和输出电压、容量、绝缘等级、变比、功率因数等，下面对这些参数进行介绍。
输入和输出电压：隔离变压器的输入和输出电压主要包括单相和三相电压两种形式。
单相电压一般分为220V、380V、110V等，而三相电压则有380V、400V、415V等。
输入和
输出电压的选择需要根据具体的用途和要求进行选择。
容量：隔离变压器的容量一般是单位时间内输出的电量，其单位为VA（Volt-Ampere）。
隔离变压器的容量选择需要根据设备的功率和电流要求进行选择。
容量过小会导致过载和
损坏，容量过大则会浪费电能和增加设备成本。
绝缘等级：隔离变压器的绝缘等级表示其绝缘性能的好坏，通常采用B、F、H、C等级来表示。
不同的绝缘等级代表的绝缘性能也不同，选择绝缘等级需要根据电路环境和使用
要求进行选择。
变比：隔离变压器的变比指的是输入端和输出端的电压比，通常表示为K值。
K值等
于输出电压除以输入电压。
变比的选择需要根据电路的电压需求和设备的要求进行选择。
功率因数：隔离变压器的功率因数指的是其输入端和输出端的功率因数，通常用
cosΦ来表示。
功率因数越小，代表负载电器的效率越低，所需的电容和电缆线材的尺寸
也相应增加。
隔离变压器原理
隔离变压器原理
隔离变压器是一种常见的电力转换装置，它可以将输入电压转换为所需的输出电压，同时通过一个独立的绝缘隔离来保护电路和用户的安全。
隔离变压器的原理基于电磁感应法则，根据法拉第电磁感应定律，当通过一个线圈的磁通量发生变化时，会在另一个线圈中产生感应电动势。
在隔离变压器中，一般由一个或多个线圈（称为一次线圈）通过一个磁芯来连接到输入电源。
当输入电流通过一次线圈时，会在磁芯中产生一个交变磁场。
交变磁场会穿过另一个线圈（称为二次线圈），从而在二次线圈中诱发出感应电动势。
二次线圈的匝数可以根据需要选择，从而实现对输出电压的调节。
通过不同的匝数比例，隔离变压器可以实现升压或降压的功能。
另外，隔离变压器还有一个重要的功能，即隔离输入和输出电路。
由于一次线圈和二次线圈之间通过磁场而不是直接连接，因此可以有效地阻止输入和输出电路之间的电流相互影响。
这使得隔离变压器能够提供额外的安全性，尤其是在需要对电源进行隔离或在对电路进行测量和维修时。
总结起来，隔离变压器的工作原理可以归结为电磁感应法则。
它通过线圈和磁芯的结构，将输入电压转换为所需的输出电压，并实现输入和输出电路之间的隔离保护作用。
这种装置被广泛应用于各种电力设备和电子系统中，以提供稳定可靠的电力转换和安全性能。
隔离变压器的工作原理
隔离变压器的工作原理隔离变压器是一种广泛使用的电力设备，主要用于将电能从一个电路传输到另一个电路，同时起到隔离电路和保护电路的作用。
隔离变压器的工作原理基于电磁感应原理和变压器原理，本文将从以下几个方面介绍隔离变压器的工作原理。
一、隔离变压器的基本结构隔离变压器主要由两个磁性材料的线圈和一个磁性铁芯组成。
其中一个线圈称为原线圈，另一个线圈称为副线圈，原线圈和副线圈之间通过磁性铁芯相互连接。
需要注意的是，原线圈和副线圈之间没有物理上的直接电气连接。
二、电磁感应原理隔离变压器的工作原理基于电磁感应原理。
当在原线圈中通以交流电流时，它会在原线圈周围产生一个变化的磁场。
这个磁场会穿透到副线圈中，导致在副线圈中产生电流。
由于原线圈和副线圈之间是通过磁性铁芯连接的，因此磁场能够有效地传递到副线圈中。
三、变压器原理隔离变压器的工作原理也基于变压器原理。
隔离变压器中原线圈和副线圈的匝数一般不同。
通过变压器原理，可以使电压在原线圈和副线圈之间出现变化。
当原线圈中通以高电压的交流电流时，变压器会使副线圈中的电压下降。
同样的，当原线圈中通以低电压的交流电流时，变压器会使副线圈中的电压上升。
四、隔离效应隔离变压器的第一个关键特性是隔离效应。
隔离效应可以使电路中的原线圈和副线圈之间完全隔离，从而防止电流在两个线圈之间直接流动。
这种隔离效应可以有效地降低两个电路之间的电气干扰和交流电源干扰。
五、保护电路隔离变压器的第二个关键特性是保护电路。
由于隔离变压器的隔离效应，如果发生原线圈和副线圈之间的电路故障，比如短路或过载，这种故障不会传递到另一个电路中。
这可以有效地保护电路和维护电路的安全性。
六、应用领域隔离变压器广泛应用于工业、军事、医疗和家用电器领域。
在工业领域，隔离变压器通常用于保护高精度的仪器和设备，从而避免由于电力质量问题引起的电气干扰。
在军事和医疗领域，隔离变压器通常用于保护敏感设备和人员安全。
在家用电器领域，隔离变压器通常用于保护家庭用电器和人员安全。
音频隔离器原理
音频隔离器原理
音频隔离器是一种常见的音频处理设备，它能够有效地隔离音频信号中的杂音和干扰，提高音频的清晰度和质量。
那么，音频隔离器的原理是什么呢？接下来，我们将从几个方面来详细介绍音频隔离器的原理。
首先，音频隔离器的原理之一是基于变压器的工作原理。
变压器是一种能够将电能传输和转换的电器设备，它由两个或多个线圈组成，通过磁感应原理来实现电能的传输。
在音频隔离器中，变压器的作用是将输入信号的电流转换成磁场，然后再将磁场转换回电流输出。
这样一来，就能够实现输入和输出之间的电气隔离，从而避免干扰信号的传播。
其次，音频隔离器的原理还涉及到差分信号的处理。
差分信号是指在两个电路中同时传输的两个相对信号，它们之间的差异可以用来消除干扰和噪音。
在音频隔离器中，通过差分信号的处理，可以将输入信号和干扰信号进行相减，从而达到隔离和消除干扰的效果。
此外，音频隔离器的原理还包括了滤波器的应用。
滤波器是一
种能够选择性地通过或者阻断特定频率信号的电路，它可以通过调
整频率特性来实现对不同频率信号的处理。
在音频隔离器中，滤波
器的作用是通过设置特定的频率范围，将干扰信号屏蔽在外，只传
递需要的音频信号，从而提高音频的清晰度和质量。
综上所述，音频隔离器的原理主要包括基于变压器的工作原理、差分信号的处理和滤波器的应用。
通过这些原理的综合作用，音频
隔离器能够有效地隔离音频信号中的杂音和干扰，提高音频的清晰
度和质量。
希望本文对音频隔离器的原理有所帮助，谢谢阅读！。
隔离变压器工作原理详解

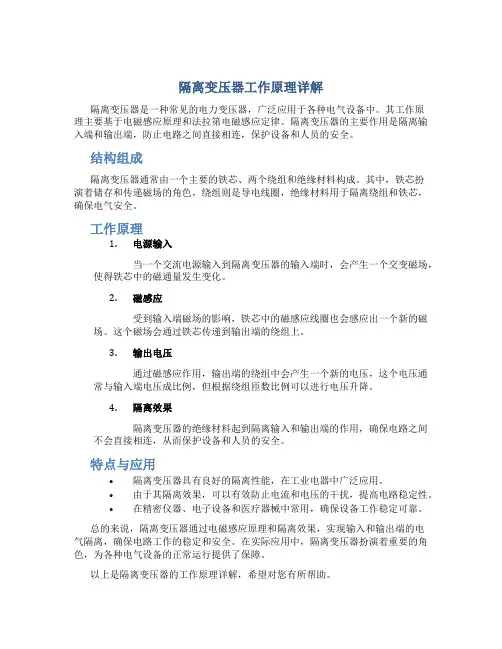

隔离变压器工作原理详解
隔离变压器是一种常见的电力变压器，广泛应用于各种电气设备中。
其工作原
理主要基于电磁感应原理和法拉第电磁感应定律。
隔离变压器的主要作用是隔离输入端和输出端，防止电路之间直接相连，保护设备和人员的安全。
结构组成
隔离变压器通常由一个主要的铁芯、两个绕组和绝缘材料构成。
其中，铁芯扮
演着储存和传递磁场的角色，绕组则是导电线圈，绝缘材料用于隔离绕组和铁芯，确保电气安全。
工作原理
1.电源输入
当一个交流电源输入到隔离变压器的输入端时，会产生一个交变磁场，使得铁芯中的磁通量发生变化。
2.磁感应
受到输入端磁场的影响，铁芯中的磁感应线圈也会感应出一个新的磁场。
这个磁场会通过铁芯传递到输出端的绕组上。
3.输出电压
通过磁感应作用，输出端的绕组中会产生一个新的电压，这个电压通常与输入端电压成比例，但根据绕组匝数比例可以进行电压升降。
4.隔离效果
隔离变压器的绝缘材料起到隔离输入和输出端的作用，确保电路之间不会直接相连，从而保护设备和人员的安全。
特点与应用
•隔离变压器具有良好的隔离性能，在工业电器中广泛应用。
•由于其隔离效果，可以有效防止电流和电压的干扰，提高电路稳定性。
•在精密仪器、电子设备和医疗器械中常用，确保设备工作稳定可靠。
总的来说，隔离变压器通过电磁感应原理和隔离效果，实现输入和输出端的电
气隔离，确保电路工作的稳定和安全。
在实际应用中，隔离变压器扮演着重要的角色，为各种电气设备的正常运行提供了保障。
以上是隔离变压器的工作原理详解，希望对您有所帮助。
音频隔离变压器原理
音频隔离变压器原理音频隔离变压器（Audio Isolation Transformer）是一种常用的电子设备，用于隔离音频信号以防止干扰和噪声，并提供地电势分离。
它使用磁耦合原理将输入信号和输出信号隔离开来。
下面将从原理、结构、工作方式和应用等方面进行详细解释。
1. 音频隔离变压器的原理：音频隔离变压器基于电磁感应的原理工作。
它由两个线圈组成，分别为输入线圈和输出线圈，它们之间通过铁芯相连。
输入信号通过输入线圈产生磁场，进而将信号通过铁芯传递到输出线圈，最后从输出线圈传递到输出设备。
由于输入线圈和输出线圈之间没有电气连接，信号得以隔离。
2. 音频隔离变压器的结构：音频隔离变压器通常由铁芯、输入线圈、输出线圈和外壳等部分组成。
铁芯通常采用铁氧体材料，因为它具有良好的导磁性能。
输入线圈绕制在铁芯上，通过输入端口接收信号。
而输出线圈同样绕制在铁芯上，通过输出端口传递信号。
外壳主要用于保护内部部件和提供良好的机械支撑。
3. 音频隔离变压器的工作方式：当音频信号进入输入线圈时，输入线圈产生一个变化的磁场，磁场的变化引起了输出线圈中的感应电动势。
这个感应电动势建立在电磁感应定律的基础上，即一个变化的磁场能够产生感应电动势。
由于输入线圈和输出线圈之间有磁耦合，将磁场传递到输出线圈，从而实现了信号的传输和隔离。
4. 音频隔离变压器的应用：(1) 噪声隔离：音频隔离变压器是一种有效的噪声隔离装置。
它可以将杂散信号和地线回路中的电流隔离开来，有效减少噪声和干扰的影响，提高音频信号的质量。
(2) 地电势分离：在一些音频设备中，地线回路可能会引起干扰和噪声。
使用音频隔离变压器可以实现地电势分离，保护设备免受地线回路中的电流干扰，同时提供更安全的工作环境。
(3) 信号匹配：将高阻抗信号转换为低阻抗信号或将不平衡信号转换为平衡信号是音频隔离变压器的常见应用之一。
它可以使不同阻抗之间的信号相互匹配，保证信号的传输效果和质量。
音频变压器的工作原理
音频变压器的工作原理音频变压器是一种将音频信号从一个电路转换到另一个电路的电器设备。
它主要由一个磁性铁芯和多个线圈组成，通常用于改变音频信号的电压、阻抗和相位。
音频变压器的工作原理可以分为两个主要方面：磁耦合和感应原理。
首先来讲讲磁耦合。
变压器的铁芯通常由铁氧体或硅钢片制成，其目的是为了提高磁路的磁导率和减小能量损耗。
变压器的铁芯上绕有两个或多个线圈，其中一个线圈称为主线圈，另一个线圈称为副线圈。
当主线圈上的交流电信号流过时，产生的交变磁场会通过铁芯传播到副线圈，从而在副线圈内诱导出相应的电信号。
接下来是感应原理。
根据法拉第感应定律，线圈内变化的磁场会在其周围产生电动势。
因此，当主线圈中的变化磁场通过铁芯传播到副线圈时，副线圈中也会诱导出相应的电信号。
这种磁场通过变压器铁芯的传递方式被称为磁耦合。
当音频信号作为输入传入主线圈时，主线圈中的交流电信号将生成一个交变磁场，这个交变磁场会通过铁芯传播到副线圈。
副线圈中诱导出的电信号将由于副线圈的变压器比例而改变其电压值。
例如，如果变压器的变压比为1:10，那么当主线圈中输入的电压为10伏特时，副线圈中的输出电压将为1伏特。
这样，变压器就能够改变音频信号的电压大小。
此外，音频变压器还可以改变音频信号的阻抗。
阻抗是电路对交流电信号的阻碍程度，通常用欧姆表示。
当音频信号通过主线圈时，主线圈的阻抗将与音频信号的频率有关。
变压器的线圈参数可以被合理设计，从而使得变压器在特定频率范围内具有固定的阻抗。
这就使得变压器能够将输入信号的阻抗适配到输出电路的阻抗，从而实现良好的信号传递和匹配。
此外，音频变压器还能够改变音频信号的相位。
相位是指信号的起始点相对于参考点的位置。
当音频信号通过主线圈时，主线圈内产生的交变磁场会在一定的时间内达到最大值。
而当这个交变磁场通过铁芯传播到副线圈时，副线圈内的电信号的相位将和主线圈中交变磁场的相位一致。
因此，变压器可以通过控制主线圈和副线圈的相对位置，改变音频信号的相位。
隔离音频变压器检验规范17
1 .适用范围：本规范适用于本公司系列产品所使用的各种型号、规格的通讯、网络隔离变压器作为入库检验的依据。
2 .引用标准：GB/2828.1-2012按接收质量限（AQ1）检索的逐批检验抽样计划各产品部品承认书所附的技术资料3 .检验设备与工具表4 .检验项目、检验方法及判定要点:检验方法：审核来料供应商和器件符合性。
判定要点：不允许未经过验证认可（包括RoHS 承认）的供应商或器件变更。
检验方法：目测法 1.1.2判定要点：包装是否对产品提供足够的防护。
包装箱正面需清楚正确的标注出每箱部件的名称、物料号、数量。
不能出现混料的情况。
物料标签是否正确，料号条码是否可以正确扫描。
如具有防潮等级要求的物料，3级（含3级）以上的物料要求真空包装；ROHS 相关物料要求外包装应有认定的环保标识。
1.1.3 直流电阻：TH2511直流低电阻测试仪测量。
1.1.4 绝缘电阻：绝缘电阻测试仪测试1.1.5 绝缘耐压：绝缘耐压仪测试，各绕组间，初级和次级间绝缘耐压判定要点：性能符合规格要求。
4.8 可焊性使用槽焊法槽焊法温度调至260±5°C,时间3秒,将引出端浸入深度:离器件主体1.6mm,而后在放大镜下观察。
判定要点：焊后在放大镜下观察，焊接表面是否光滑。
4.9 耐焊接热 检验方法：插件型--槽焊法.焊接槽温度260±5°C.时间为10秒.浸入深度,离本体4.1器件符合性 4.2包装1.5~2亳米.焊后1小时观察。
表贴型•一过SMTRef1OW（无铅炉温）。
判定要点：无变形、损伤（外壳裂）；内部绕组间无短路等影响电性能的其他缺陷。
5.0工艺检验方法：目测法、手晃动器件法和对应插座配合法5 判定要点：非密封型：手晃动器件磁芯无松动，引脚和缠绕线焊点饱满，无毛刺和残留的锡珠。
磁芯和骨架固定胶无过多外溢。
6 .不合格判定表7 .交收检验抽样方案：7.1 性能项、尺寸项、工艺结构：采用固定抽样方案n=5;(音频变压器n=10)允许A类Ac=O;B类Ac=2;7.2 可焊性、耐焊接热、曲翘度：采用固定抽样方案n=5,允许A类AC=O,B类AC=1。
隔离变压器的主要作用及原理
隔离变压器的主要作用及原理1. 隔离变压器的定义与作用隔离变压器，听名字就觉得它好像是个“隔离”专家，确实，这家伙的主要任务就是隔绝电源和设备之间的直接联系。
想象一下，你有个可怕的电器，跟着它，你的家里就像是个电力的“战场”。
而隔离变压器就像是个忠诚的护卫，把电压从一个电路“搬”到另一个电路，但不让电流直接流过去。
这样一来，设备就能安全运行，咱们也能安心享受生活。
隔离变压器的出现，可以说是给了很多电器一个“护身符”，免受意外电击和损坏的侵扰。
用一句老话说，就是“隔离变压器让你和电流保持一段安全的距离”。
1.1 安全性说到安全，隔离变压器的优势真是无与伦比。
想象一下，你在用电器的时候，突然来个“电击”，那感觉可真让人毛骨悚然。
但有了隔离变压器，这种情况就像是“草船借箭”，让电流无处可借。
变压器通过电磁感应原理，将高电压转换成低电压，进而保护设备和用户。
对于那些对电流敏感的小伙伴们，隔离变压器简直是个福音，给大家带来了无数的“安心”时刻。
1.2 噪音过滤除了安全性，隔离变压器还有个隐藏的技能，那就是“噪音过滤”。
家里的电器有时候像是在开演唱会，声音大得不得了，真是让人忍无可忍。
但隔离变压器就像是个“安静的保镖”，将电源中的干扰信号给屏蔽掉，让设备运行得更加顺畅，声音自然小了不少。
用人们常说的，变压器在电力世界中就像“隐形斗篷”，让你在使用电器的时候，享受一个静谧的环境。
2. 隔离变压器的工作原理好了，咱们聊完了隔离变压器的作用，现在该来聊聊它是怎么工作的。
这玩意儿可不是随便搞搞就行，它的工作原理其实挺有趣的。
隔离变压器主要依靠电磁感应的原理，将输入电源的电能传递给输出电源。
简单来说，就是通过一个绕组（线圈）把电能从一个电路“传送”到另一个电路。
这样就能实现电压的变化和安全的隔离，想想这就像“火箭发射”，把能量从一个地方高效转移到另一个地方。
2.1 磁通链接这个过程涉及到一个叫“磁通”的东西，想象一下，就像一条无形的桥，把电能从输入端送到输出端。
音频系统噪音问题解决实例
音频系统噪音问题解决实例音频系统产生了噪音，问题排查起来不太容易。
是令人头疼的事。
噪音产生的原因可能是系统供电问题、可能是设备连接问题、也可能是设备接地或者是电磁干扰等。
关于音频系统噪音产生的原理，相关的物理知识，网上可以查到详细的论述。
这里就不从理论方面深入讨论了。
作为一个音视频系统的售后运维人员，我想举几个工作中的实例，从实践的角度把查找问题和测试过程分享给大家。
下面是一张常用的音视频系统连接图。
以此图为例，大家可以看得直观些。
实例一、设备供电问题产生的噪音问题描述：在一次视频会议联调时，与其中一个分会场进行点名对话，听到该会场有噪音传过来。
噪音不是在讲话时才有的，是一直存在的，而且是随着视频会议终端音量变化而增大或减小。
排查和测试过程：会场设备采用了移动式安装方式，每次开会时需要管理人员进行设备摆位和部分线缆的连接（电源线、网线、视频线）。
出现了噪音问题，应该是线缆连接时产生的。
而且噪音是那种“嗡嗡”的低频电流声，初步判断与电源有关系。
到会场实地查看，发现移动推车（内装视频会议终端）的电源是连接到会场内墙壁上电源插座的；而调音台的电源是连接到机柜内PDU上的（机柜内安装了UPS主机），两台设备使用的不是同一路电源。
于是，把移动电视推车的电源也连接到机柜内，使视频会议相关设备连接到同一路电源上，噪音就消除了。
实例二、来自于视频转换器的噪音问题描述：在一次视频会议联调时，一家单位会场传来噪音。
会场内的设备连接情况基本与上面的图纸相同。
由于控制室较远，调音台到终端的音频线不是使用成品线直接相连，而是通过会场内墙面上的音频面板跳接的。
排查和测试过程：首先了解到，设备的电源都是统一连接到机柜内PDU上的。
是同一路供电。
所以，就把排查重点转移到视频会议终端的音频连线上。
检查终端音频线，线缆的接头焊接正常，没发现问题；替换终端的音频线，跳过墙面音频面板，直接与调音台相连。
噪音依旧存在。
使用系统简化的方法，把视频会议终端的连线最简化。
隔离变压器参数
隔离变压器参数摘要：一、隔离变压器概述二、隔离变压器的主要参数1.电压比2.电流比3.功率比4.效率5.容量三、隔离变压器的应用领域四、隔离变压器的选择与使用注意事项五、总结正文：一、隔离变压器概述隔离变压器是一种常用的电力设备，主要用于电气设备的电源变换和电气隔离。
它主要由磁性元件、绕组、外壳等部分组成。
隔离变压器在电气系统中发挥着重要作用，如保护设备、提高电压、降低电压、隔离电路等。
二、隔离变压器的主要参数1.电压比电压比是指隔离变压器输入电压与输出电压之间的比值。
它是衡量隔离变压器电压变换能力的重要参数，根据实际需求选择合适的电压比，可以确保电气设备正常工作。
2.电流比电流比是指隔离变压器输入电流与输出电流之间的比值。
电流比影响着隔离变压器的负载能力，用户应根据设备的需求选择合适的电流比。
3.功率比功率比是指隔离变压器输入功率与输出功率之间的比值。
功率比反映了隔离变压器的能量传输能力，选择合适的功率比可以确保设备高效运行。
4.效率效率是指隔离变压器输出功率与输入功率之间的比值。
隔离变压器的效率越高，能量损耗越小，节能效果越好。
用户在选择隔离变压器时，应关注其效率，选择高效的产品。
5.容量容量是指隔离变压器所能承受的电能大小。
根据设备的实际需求，选择合适容量的隔离变压器，以确保设备稳定运行。
三、隔离变压器的应用领域隔离变压器广泛应用于各种电气设备中，如电源设备、仪器仪表、自动化设备、通信设备等。
它为电气系统提供了可靠的电源变换和隔离保障。
四、隔离变压器的选择与使用注意事项1.根据实际需求选择合适的电压比、电流比和功率比。
2.关注隔离变压器的效率，选择高效产品以降低能源损耗。
3.确保隔离变压器的容量符合设备需求，避免过载或欠载。
4.选用符合国家标准的隔离变压器，确保产品质量和安全性能。
5.在使用过程中，遵循操作规程，定期检查和维护，确保设备正常运行。
五、总结隔离变压器在电气系统中具有重要地位，其参数选择和使用注意事项对于保障设备正常运行至关重要。
音频隔离器原理
深巷明朝卖杏花考点（最新版）目录1.深巷明朝卖杏花考点的背景和意义2.深巷明朝卖杏花考点的具体内容3.深巷明朝卖杏花考点的启示和影响正文深巷明朝卖杏花考点是中国古代文学中的一个经典场景，出自明代作家冯梦龙的小说《喻世明言》第 26 卷《深巷明朝卖杏花》。
这个故事以一种寓意深刻的方式，展示了人们在追求功名利禄的过程中，往往忽视了生活中的美好，以及人性中最宝贵的品质。
深巷明朝卖杏花考点的故事背景发生在明朝，当时的社会风气日益浮躁，人们为了追求科举考试的成功，往往不择手段，忽视了真正的学术追求和人生价值。
在这样的背景下，冯梦龙通过讲述一个发生在深巷明朝卖杏花的故事，表达了他对这个时代的反思和批判。
故事的内容大致如下：在明朝的深巷中，有一个卖杏花的老者。
他每天清晨将杏花摆放在巷口，等待着顾客上门。
但是，由于深巷的位置偏僻，很少有人经过，因此他的生意非常冷清。
有一天，一个穷困潦倒的书生路过此地，被杏花的美丽所吸引，于是他用自己唯一的一件衣服换取了一枝杏花。
这个书生拿着杏花走进了考场，凭借这枝杏花的启示，他最终在考试中脱颖而出，成为了状元。
深巷明朝卖杏花考点的启示在于，人们往往在追求功名利禄的过程中忽视了生活中的美好。
正如故事中的书生，在穷困潦倒之际，依然能够发现杏花的美丽，并从中汲取力量，最终在考试中取得成功。
这表明，一个人在追求成功的过程中，不能忽视生活中的美好，而应该时刻保持一颗美好的心灵。
深巷明朝卖杏花考点对后世产生了深远的影响。
它不仅成为了中国古代文学的经典之作，而且在某种程度上影响了后世的文学创作。
许多作家在作品中都提到了这个故事，以此来表达他们对时代风气的反思和批判。
同时，这个故事也启示着人们，在追求成功的过程中，应该时刻保持一颗美好的心灵，关注生活中的美好，而不是仅仅追求功名利禄。
总之，深巷明朝卖杏花考点是中国古代文学中的一个经典场景，它以一种寓意深刻的方式，展示了人们在追求功名利禄的过程中，往往忽视了生活中的美好，以及人性中最宝贵的品质。
隔离变压器
隔离变压器隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避开偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。
早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业、机床和机械设备中一般电路的掌控电源、安全照明及指示灯的电源。
目录使用方法技术参数原理性质功率作用简介使用方法1、将隔离变压器输入端接到相应的电源电压上（380V），将隔离变压器输出端（660V）接到所需使用设备的电源输入端上。
2、合上电源即可正常使用。
技术参数输入电压：380V输入电流：15.2A相数：三相输出电压：660V输出电流：8.7A额定容量：10KVA频率：50Hz型号：STS—SG—1KVA应用范围：隔离额定功率：50/60（KVA）效率（η）：98%电压比：400/220（V）外形结构：立式冷却方式：自然冷式防潮方式：开放式绕组数目：双绕组铁心结构：心式冷却形式：干式铁心形状：阶梯型频率特性：低中频原理隔离变压器的原理和一般变压器的原理是一样的。
都是利用电磁感应原理。
隔离变压器一般是指1：1的变压器。
由于次级不和地相连。
次级任一根线与地之间没有电位差。
使用安全。
常用作维护和修理电源。
隔离变压器不全是1：1变压器。
掌控变压器和电子管设备的电源也是隔离变压器。
如电子管扩音机，电子管收音机和示波器和车床掌控变压器等电源都是隔离变压器。
如为了安全维护和修理彩电常用1比1的隔离变压器。
隔离变压器是使用比较多的，在空调中也是使用的。
一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率较高的情况下，两绕组之间的电容仍会使两侧电路之间显现静电干扰。
为避开这种干扰，隔离变压器的原、副绕组一般分置于不同的心柱上，以减小两者之间的电容；也有采纳原、副绕组同心放置的，但在绕组之间加置静电屏蔽，以获得高的抗干扰性。
静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。
铜片或非磁性导电纸用导线连接于外壳。
Datavideo DAC-80 音频隔离变压器说明书
Instruction Manualw w w.d a t a v i d e o.c o mAUDIO ISOLATIONTRANSFORMER DAC-80Table of ContentsFCC COMPLIANCE STATEMENT (3)WARNINGS AND PRECAUTIONS (3)WARRANTY (5)S TANDARD W ARRANTY (5)T HREE Y EAR W ARRANTY (5)DISPOSAL (6)1.INTRODUCTION (7)F EATURES (7)S YSTEM D IAGRAM (8)2.CONNECTIONS & CONTROLS (9)F RONT P ANEL (9)R EAR P ANEL (10)3.ELECTRONIC CIRCUIT DIAGRAM (11)4.SPECIFICATIONS (11)SERVICE & SUPPORT (12)Disclaimer of Product and ServicesThe information offered in this instruction manual is intended as a guide only. At all times, Datavideo Technologies will try to give correct, complete and suitable information. However, Datavideo Technologies cannot exclude that some information in this manual, from time to time, may not be correct or may be incomplete. This manual may contain typing errors, omissions or incorrect information. Datavideo Technologies always recommend that you double check the information in this document for accuracy before making any purchase decision or using the product. Datavideo Technologies is not responsible for any omissions or errors, or for any subsequent loss or damage caused by using the information contained within this manual. Further advice on the content of this manual or on the product can be obtained by contacting your local Datavideo Office or dealer.FCC Compliance StatementThis device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:(1)This device may not cause harmful interference, and(2)This device must accept any interference received, including interferencethat may cause undesired operation.Warnings and Precautions1.Read all of these warnings and save them for later reference.2.Follow all warnings and instructions marked on this unit.3.Unplug this unit from the wall outlet before cleaning. Do not use liquid oraerosol cleaners. Use a damp cloth for cleaning.4.Do not use this unit in or near water.5.Do not place this unit on an unstable cart, stand, or table. The unit mayfall, causing serious damage.6.Slots and openings on the cabinet top, back, and bottom are provided forventilation. To ensure safe and reliable operation of this unit, and to protect it from overheating, do not block or cover these openings. Do not place this unit on a bed, sofa, rug, or similar surface, as the ventilation openings on the bottom of the cabinet will be blocked. This unit should never be placed near or over a heat register or radiator. This unit should not be placed in a built-in installation unless proper ventilation is provided.7.This product should only be operated from the type of power sourceindicated on the marking label of the AC adapter. If you are not sure of the type of power available, consult your Datavideo dealer or your local power company.8.Do not allow anything to rest on the power cord. Do not locate this unitwhere the power cord will be walked on, rolled over, or otherwise stressed.9.If an extension cord must be used with this unit, make sure that the totalof the ampere ratings on the products plugged into the extension cord do not exceed the extension cord rating.10.Make sure that the total amperes of all the units that are plugged into asingle wall outlet do not exceed 15 amperes.11.Never push objects of any kind into this unit through the cabinetventilation slots, as they may touch dangerous voltage points or short out parts that could result in risk of fire or electric shock. Never spill liquid of any kind onto or into this unit.12.Except as specifically explained elsewhere in this manual, do not attemptto service this product yourself. Opening or removing covers that are marked “Do Not Remove” may expose you to dangerous voltage points or other risks, and will void your warranty. Refer all service issues to qualified service personnel.13.Unplug this product from the wall outlet and refer to qualified servicepersonnel under the following conditions:a.When the power cord is damaged or frayed;b.When liquid has spilled into the unit;c.When the product has been exposed to rain or water;d.When the product does not operate normally under normal operatingconditions. Adjust only those controls that are covered by the operatinginstructions in this manual; improper adjustment of other controls mayresult in damage to the unit and may often require extensive work by aqualified technician to restore the unit to normal operation;e.When the product has been dropped or the cabinet has been damaged;f.When the product exhibits a distinct change in performance, indicatinga need for service.WarrantyStandard Warranty•Datavideo equipment are guaranteed against any manufacturing defects for one year from the date of purchase.•The original purchase invoice or other documentary evidence should be supplied at the time of any request for repair under warranty.•The product warranty period beings on the purchase date. If the purchase date is unknown, the product warranty period begins on the thirtieth day after shipment from a Datavideo office.•Damage caused by accident, misuse, unauthorized repairs, sand, grit or water is not covered under warranty.•Viruses and malware infections on the computer systems are not covered under warranty.•Any errors that are caused by unauthorized third-party software installations, which are not required by our computer systems, are not covered under warranty.•All mail or transportation costs including insurance are at the expense of the owner.•All other claims of any nature are not covered.•Cables and batteries are not covered under warranty.•Warranty only valid in the country or region of purchase.•Your statutory rights are not affected.Three Year Warranty•All Datavideo products purchased after July 1st, 2017 arequalified for a free two years extension to the standardwarranty, providing the product is registered withDatavideo within 30 days of purchase.•Certain parts with limited lifetime expectancy such as LCD panels, DVD drives, Hard Drive, Solid State Drive, SD Card, USB Thumb Drive, Lighting, Camera module, PCIe Card are covered for 1 year.•The three-year warranty must be registered on Datavideo's official website or with your local Datavideo office or one of its authorized distributors within 30 days of purchase.DisposalFor EU Customers only - WEEE MarkingThis symbol on the product indicates that it will not betreated as household waste. It must be handed over tothe applicable take back scheme for the recycling ofWaste Electrical and Electronic Equipment. For moredetailed information about the recycling of this product,please contact your local Datavideo office.CE Marking is the symbol as shown on the left of this page.The letters "CE" are the abbreviation of French phrase"Conformité Européene" which literally means "EuropeanConformity". The term initially used was "EC Mark" and itwas officially replaced by "CE Marking" in the Directive 93/68/EEC in 1993. "CE Marking" is now used in all EU official documents.1. IntroductionDAC-80 is designed to remove hum and buzz created by ground loops. Normal voltage differences in the system grounding points between different pieces of equipment cause small AC power currents to flow in the shield of audio cables. Capacitance between a power transformer’s primary and secondary windings introduce signals to the circuit ground which will also create small current flows in the cable shield. Either of these problems will create hum in audio signals. DAC-80 breaks the inter-equipment ground path and greatly increases the rejection in the input circuits while remaining transparent to the audio signal. Features•Easy to use•Eliminate audio noise caused by ground loops•Designed for low signal loss and low distortion•Passive device (No power required)System Diagram2. Connections & Controls Front PanelCH1 / CH2 Audio InputXLR Balanced Audio input (Channel 1 / 2)LIFT Toggle SwitchThese switches turn to UP position, audio ground not connected. Breaks ground loops, provides audio isolation.These switches turn to DOWN position, for chassis shield and audio ground connected. Corrects balance on audio lines.(Left switch =CH2, Right switch = CH1)Rear PanelCH1 /CH2 Audio OutputXLR Balanced Audio output (Channel 1/ 2).113.Electronic Circuit Diagram4. SpecificationsImpedance600Ω+/- 10%(Input & output)Bandwidth Frequency 20Hz ~20KHz ±0.5dB THD: 1 KHz < 0.015% @ +4dBu; 20Hz: 0.05% @+4dBu Insertion loss <0.5dB Turns Ratio 1:1Input 2 XLR Audio Input Channels Output 2 XLR Audio Output ChannelsDimensions 85mm x 45.2mm x 111.5mm (W x H x D)All the trademarks are the properties of their respective owners. Datavideo Technologies Co., Ltd. All rights reserved 2018Service & SupportJul-07.2017Please visit our website for latest manual /product/DAC-80It is our goal to make your products ownership a satisfying experience. Our supporting staff is available to assist you in setting up and operating your system. Please refer to our web site for answers tocommon questions, support requests or contact your local office below.DATAVIDEO WORLDWIDE OFFICES Tel: +1-562-696 2324Fax:+1-562-698 6930E-mail:*******************E-mail:******************Datavideo Technologies China Co601,Building 10,No.1228,Rd.Jiangchang,Jingan District,Shanghai Tel: +86 21-5603 6599Fax:+86 21-5603 6770E-mail:********************Datavideo Visual Technology(S) Pte Ltd No. 178 Paya Lebar Road #06-07Singapore 409030Tel: +65-6749 6866Fax:+65-6749 3266E-mail:****************************Datavideo Technologies Co. Ltd 10F. No. 176, Jian 1st Rd.,Chung Ho District, New Taipei City 235, Taiwan Tel: +886-2-8227-2888Fax:+886-2-8227-2777E-mail:*********************.tw Datavideo Corporation 7048 Elmer Avenue.Whittier, CA 90602, U.S.A.Datavideo UK LimitedBrookfield House, Brookfield Industrial Estate, Peakdale Road, Glossop, Derbyshire, SK13 6LQ Tel: +44-1457 851 000Fax:+44-1457 850 964E-mail:******************.uk Datavideo Technologies China Co 902, No. 1 business building, Xiangtai Square, No. 129,Yingxiongshan Road, Shizhong District, Jinan City, Shandong Province, China Tel: +86 531-8607 8813E-mail:********************Datavideo France s.a.r.l.Cité Descartes 1, rue Albert Einstein Champs sur Marne 774477 –Marne la Vallée cedex 2Tel: +33-1-60370246Fax:+33-1-60376732E-mail:*****************Datavideo Hong Kong Ltd G/F.,26 Cross Lane Wanchai, Hong KongTel: +852-2833-1981Fax:+852-2833-9916E-mail:******************.hk Datavideo India NoidaFax:+91-0120-2427338E-mail:******************Tel: +91-0120-2427337A-132, Sec-63,Noida-201307, IndiaDatavideo India KochiTel: +91 4844-025336Fax:+91 4844-0476962nd Floor- North Wing, Govardhan Building,Opp. NCC Group Headquaters, Chittoor Road, Cochin- 682035Datavideo Technologies Europe BV Floridadreef 1063565 AM Utrecht,The NetherlandsTel: +31-30-261-96-56Fax:+31-30-261-96-57E-mail:*****************Datavideo Technologies China Co No. 812, Building B, Wankai Center,No.316, Wan Feng Road, Fengtai District, Beijing, ChinaTel: +86 10-8586 9034Fax:+86 10-8586 9074E-mail:********************Datavideo Technologies China CoA1-2318-19 Room,No.8, Aojiang Road,Taijiang District,Fuzhou,Fujian,China Tel**************，*************Fax**************E-mail:********************Datavideo Technologies China Co B-823,Meinian square,No.1388,Middle of Tianfu Avenue,Gaoxin District,Chengdu,SichuanTel: +86 28-8613 7786Fax:+86 28-8513 6486E-mail:********************Datavideo Technologies (S) PTE Ltd No. 178 Paya Lebar Road #06-03Singapore 409030Tel: +65-6749 6866Fax:+65-6749 3266E-mail:******************。
音频传输中交流声的消除办法
音频传输中交流声的消除办法一. 电源线的连接1）按照国内标准，使用的通常都是三脚插头，其三个脚的接法是很有讲究的。
将插头拿在手中，三条腿朝向自己，则左脚是接火线，右脚是接零线，中间的脚是接地的。
在一些进口设备中，插头与国内插座不配套，需要重新换过，在接线时一定要注意这个问题，否则交流干扰声就容易发生。
2)，一些民用的设备也常会作为音源设备，如DVD、CD、卡座等接入音频系统，这些设备的电源插头一般都是两脚的，当这些设备参与到整个音频系统中时，发生交流干扰声的概率也会增加不少，这时就要仔细的将每台设备的电源插头颠倒过来再插入试试，一般都会解决。
这个问题的主要原因是设备内部的地与电源的零线是相对应的。
如果一台接反了，则交流声就很容易窜入整个系统。
3）在一些场合，有些铁壳设备会产生箱体带电现象，这通常也就是零线与火线插反造成的。
二. 音频线的连接1) 首先要确保所有音频连接线的屏蔽层连接无误，务必要焊接才好。
特别是一些常用的长线，如转播车到现场调音台之间的连接长线，经常拔拔插插，时间一长，很容易出现断路现象，失去屏蔽作用，反而极易受到电源引线等的干扰影响。
2)再就是各设备之间的连接。
通常专业设备均为卡侬插头插座，也就是平衡接法，这种接法只要连接正确，一般都不会有问题。
但一些民用设备的接口都是莲花插头插座，也就是不平衡接法，这些设备与专业设备的连接就要注意了。
简单的方法是一头是卡侬头子，一头是莲花头子，直接进行连接。
但连接线越短越好，长了容易受外界干扰，特别是长距离传输时，这种接法是最不好的了，极易受到电磁波的干扰而产生交流声甚至广播声。
这时应尽可能的采用长的卡侬插头连线，和短的莲花插头连线，并在两根线之间使用音频隔离变压器进行隔离，将非平衡转为平衡连接，就可以有效的抑制交流声的干扰了。
3)音频隔离变压器是一种专用音频组件，它有多种型号，如两端都是平衡接法的，主要是隔离两端不同地而产生的电位差，以及由此造成的交流声干扰；还有就是一端为平衡，一端为不平衡的接法，除了隔离以上干扰外，还有阻抗变换的作用。
