移动心电图机操作规范

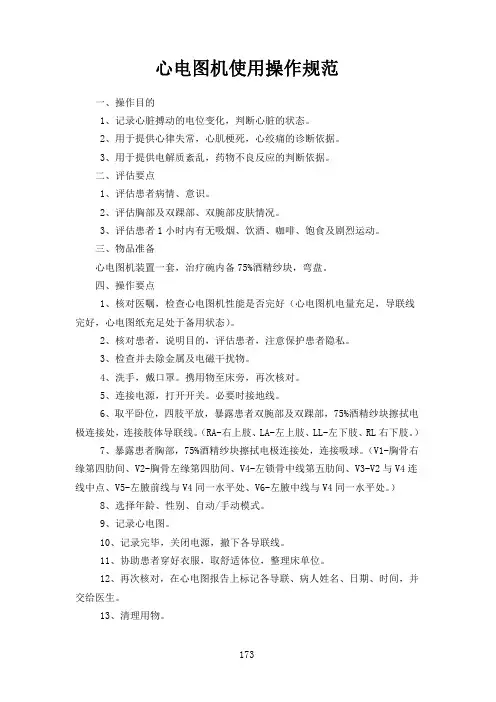

心电图机使用操作规范
心电图机使用操作规范一、操作目的1、记录心脏搏动的电位变化，判断心脏的状态。
2、用于提供心律失常，心肌梗死，心绞痛的诊断依据。
3、用于提供电解质紊乱，药物不良反应的判断依据。
二、评估要点1、评估患者病情、意识。
2、评估胸部及双踝部、双腕部皮肤情况。
3、评估患者1小时内有无吸烟、饮酒、咖啡、饱食及剧烈运动。
三、物品准备心电图机装置一套，治疗碗内备75%酒精纱块，弯盘。
四、操作要点1、核对医嘱，检查心电图机性能是否完好（心电图机电量充足，导联线完好，心电图纸充足处于备用状态）。
2、核对患者，说明目的，评估患者，注意保护患者隐私。
3、检查并去除金属及电磁干扰物。
4、洗手，戴口罩。
携用物至床旁，再次核对。
5、连接电源，打开开关。
必要时接地线。
6、取平卧位，四肢平放，暴露患者双腕部及双踝部，75%酒精纱块擦拭电极连接处，连接肢体导联线。
（RA-右上肢、LA-左上肢、LL-左下肢、RL右下肢。
）7、暴露患者胸部，75%酒精纱块擦拭电极连接处，连接吸球。
（V1-胸骨右缘第四肋间、V2-胸骨左缘第四肋间、V4-左锁骨中线第五肋间、V3-V2与V4连线中点、V5-左腋前线与V4同一水平处、V6-左腋中线与V4同一水平处。
）8、选择年龄、性别、自动/手动模式。
9、记录心电图。
10、记录完毕，关闭电源，撤下各导联线。
11、协助患者穿好衣服，取舒适体位，整理床单位。
12、再次核对，在心电图报告上标记各导联、病人姓名、日期、时间，并交给医生。
13、清理用物。
173。
心电图机的操作使用及维护规范(标准版)
立,V3不能倒置。
在以R波为主导联中,T波的振幅不应低于同导联R波的1/10,心前区的T波可高达1.2-1.5 mVo在QRS波群主波向上的导联中，T波低平或倒置，常见于心肌缺血，低血钾等。
7)Q-T间期：Q-T间期同心率有密切关系。
心率越快，Q-T间期越短；反之，则越长，一般心率70次∕min左右时，Q-T间期约为0.40秒。
凡Q-T间期超过正常最高值0.03秒以上者称显著延长，不到0.03秒者称轻度延长。
Q-T间期延长见于心动过缓、心肌损害、心脏肥大、心力衰竭、低血钙、低血钾、冠心病、Q-T间期延长综合征、药物作用等。
Q・T间期缩短见于高血钙、洋地黄作用、应用肾上腺素等。
8)U波：振幅很小，在心前导联特别是V3较清楚，可高达0.2-0.3mV°U 波明显增高常常见于血钾过低，服用奎尼丁等。
U波倒置见于冠心病或运动测验时；U波增大时常伴有心室肌应激性增高，易诱发室性心律失常。
【操作规程】1、操作评估(1)环境要求：1.保持室温不低于18℃,以避免因寒冷而引起的肌电干扰。
2.放置心电图机的位置应使其电源线尽可能远离诊察床和导联电缆，床旁不宜摆放其他电器具(不论通电否)及穿行的电源线。
3.诊床的宽度不应窄于80cm, 以免肢体紧张而引起肌电干扰，如果诊床的一侧靠墙，则必须确定墙内无电线穿过。
(2)物品评估：1.心电图机的性能必须符合标准。
若使用热笔式的记录纸，其热敏感性和储存性应符合标准。
单通道记录红的可记录范围不窄于40mm。
2. 打开电源，采用标准灵敏度(增益)：10±0.2 mm/mV；走纸速度用用25mm∕s,打开抗干扰键；操作开关自“关闭”转到“观察”时，基线居于记录纸的正中部位，旦基线漂移不大于1mm；描记方波或“打标准”即观察是否在输入ImV时，基线记录10mm。
每次变换增益时，重新描记方波。
(3)患者评估：1.对初次接受心电图检查者，必须事先做好解释工作，消除紧张心理。
心电图机使用操作规范及评分标准
心电图机使用技术操作流程及评分标准（试用版）（2024年6月制订）【目的】1.记录人体正常心电活动。
2.用于观察和诊断各种心律失常、心肌病及冠状动脉供血情况。
3.判断药物或电解质紊乱对心脏的影响。
4.观察人工起搏器的功能情况。
【用物准备】处于备用状态的心电图机、心电图纸、治疗车、75%酒精/生理盐水缸、弯盘、棉签、纱布、笔、PDA、速干手消毒剂、必要时准备电源插座和备皮刀【操作流程及评分标准】备注:操作流程中标红的部分为“零容忍”环节【指导内容】1.告知患者及家属做心电图检查的目的及配合事项。
2.检查前不应剧烈运动、空腹或饱餐、茶饮、喝酒、吃冷饮或吸烟，需平静休息20分钟后检查。
3.检查时要平卧，全身肌肉放松，呼吸平静，保持安静，切勿讲话或移动体位。
4.被检查者应关闭随身携带的手机，以避免因受干扰而影响检查的准确性。
5.曾做过心电图的被检查者应将检查报告交给医生作参考，或一些药物会影响心电图检查结果，也应告知医生。
【注意事项】1.根据患者病情，协助患者取合适的体位。
2.室温不得低于18℃，检查室远离大型电器设备，检查床宽度不小于80cm，如果检查床一侧靠墙，附近的墙内不应有电线穿行。
3.操作前检查心电图机各条线缆的连接是否正常，包括导联线、电源线、地线等。
4.认真阅读检查申请单，快速了解病人的一般情况以及临床对检测心电图的要求，描记心电图标准12导联和（或）附加导联、特殊体位。
5.除有精神症状、婴幼儿等不能配合者需用药物镇静外，被检测者应在醒觉状态下，休息5分钟后仰卧接受检测，检测时要求患者全身放松、自然呼吸。
6.电极放置部位的皮肤应先做清洁，然后涂以心电图检测专用导电介质或生理盐水并应浸透皮肤，以减少皮肤电阻，保证心电图记录质量。
7.准确放置标准12导联电极，包括3个标准肢体导联（I、Ⅱ、Ⅲ）、3个加压肢体导联（aVR、aVL、aVF）和6个心前导联（V1-V6）。
女性乳房下垂者应托起乳房，将V3、V4、V5导联电极置于乳房下缘的胸壁上。
（完整版）心电图机操作流程
（完整版）心电图机操作流程
心电图机的操作流程
【用物准备】
心电图机、酒精棉球、镊子、无菌罐
【操作方法及程序】
1.医护人员着装整洁，洗手、戴口罩、帽子，向病人解释。
2.连接电源，打开电源开关，检查心电图机性能，使之处于备用状态。
3.检查各导联是否齐全，地线按要求放好。
4.输入病人住院号、性别、年龄
5.四肢电极连接,先用酒精清洗电极安装部位的皮肤, RA红色接右手 LA黄
色接左手 RL黑色接右腿 LL绿色接左腿
6.胸部电极连接，用酒精清洗安装部位的胸部皮肤，按胸电极的吸球，将电
极吸附于V1-V6位置。
V1：胸骨右缘第四肋间隙
V2：胸骨左缘第四肋间隙
V3：C2 于C4连线中点
V4：左胸骨第五肋间与锁骨中线的交点
V5：左腋前线与C4同一水平线
V6：左腋中线与C4同一水平
7.当一切链接好之后，按开始键走纸。
8.走纸结束后，取下心电图报告，填写患者姓名、年龄、性别。
9.使用完毕后，先将导联线从病人身上取下，协助病人整理衣物，再关电源
开关，拔下电源线并将肢导联与胸导联分开放好，将地线收好，以备下次使用。
10.试机或使用时如发现有故障，立即找设备科修理。
【注意事项】
1.描记时一般取平卧位，告知病人保持安静，勿讲话、移动体位及过度换气，
正确连接电极。
2.心电图机周围2米内不能有其它的带电仪器，以免干扰。
3.及时充电，保证正常使用。
心电图操作规范
2012 年月心内一病区护理技术操作项目一一心电图机的操作技术一、目的了解患者的心肌电学变化，为临床诊断治疗提供客观依据。
二、注意事项1检查前向患者说明检查的目的和方法。
2正确放置电极位置，避免电极导联线与电源线打结。
4必要时用记号笔表明胸前导联电极位置。
5遇有心律失常，选择II导联，V i导联或同步12导联做长条描记。
6对肢残患者，肥胖患者，小儿应特别表明导联位置。
三、常见并发症预防与处理规范暂未查到四、操作前准备1、评估、观察要点（1）评估患者：病情，精神状态，皮肤情况和配合程度。
（2）向患者解释描记心电图的目的、方法、注意事项及配合要点。
2、指导要点告知患者描记心电图目的，配合事项，取得合作。
3、患者准备了解描记心电图的目的、方法、注意事项及配合要点。
4、用物准备（1）十二导联心电图机，导电糊或75%勺酒精，毛刷，记号笔，记录笔，记录纸，纱布，必要时备配电盘，遮挡物，备皮包。
5、护士准备衣帽整洁，修剪指甲，去掉手表，规范洗手，戴口罩。
&环境准备整洁、安静、舒适、安全。
五、操作步骤1、七步洗手法规范洗手。
2、携用物至患者床旁，“您好，请问您是几床，叫什么名字？” “我是一床XXX”“您好！X老师，让我看一下您的腕带好吗？”“ 好的”（与心电图申请单同时核对）。
“ X 老师，现在感觉怎么样了？” “有点心慌闷气” “哦，我看您精神不太好，呼吸急促，根据您的病情，现在遵医嘱给您描记心电图，就是将电极连接到您的四肢和前胸，通过心电图机来记录您的心电情况。
为医生及时提供您的病情变化情况，有利于您疾病的治疗。
操作中没有什么痛苦，请您配合我好吗？”“好的”“ X老师，您稍等。
”3、观察病房周围情况：口述：“病房环境清洁，光线适宜，周围无电磁波干扰”。
观察评估病人：“患者神志清，精神欠佳。
X老师，请您去掉手表，脱去鞋袜，躺平。
您前胸做过手术吗？” “没有”“来，我看一下”（掀开被子，解开衣扣，口述：注意保暖，保护病人隐私）。
心电图机的操作规程
（2）外接电源线接触不好或电源线损坏，应重新连接并检
查电源线是否损坏，必要时更换。
注
意
事
项
1、保持仪器的清洁。
2、触摸按键时动作要轻。
3、屏幕用95%的酒精擦拭，不要过湿。
4、移动仪器时动作要轻，以免碰撞。
5、做图时应避免高频电磁波，以免影响使用。
V5：在腋前线与V4水平线相交处
V6：在腋中线与V4水平线相交处
V7：在腋后线与V4同一水平
V8：左肩胛线与V4同一水平
V9：后正中线与V4同一水平
VIR—V6R：与V1—V6相对应
4按抗干扰键Fiter,检查检查显示屏，心电图显示基线是否平稳，
5按上下左右键，翻页看各导联基线是否平稳。
6按左下角Auto，自动记忆，按F1键取消打印号，打印心电图。
7将导联取下，关电源开关。
8将病人接导联位置的水擦拭干净，协助病人穿衣。
心电图机的操作规程
操
作
后
处
理
1、将仪器电源关闭。
2、外接电源线不要取下，使仪器始终保持充电状态备用。
3、将取下的导联线整齐放好。
4、将仪器推回固定位置。
仪
器
完
好
状
态
1、仪器清洁无污垢。
2、外接电源正常。
3、仪器电源开关正常。
4、蓄电池电量充足。
3、导联连接：（1）肢导：右上肢与心电图机负极连接（红）
左上肢导与心电图机正极连接（黄）
左下肢导与心电图机正极连接（绿）
右下肢导与心电图机正极连接（黑）
双下肢单独连接也可合并后与一下肢连接
（2）胸导：V1：胸骨右缘第4肋间
心电图机操作规程及心电图的理论学习
了解正常心电图的生理意义，如心脏 的电兴奋传导过程等，有助于理解心 电图变化的临床意义。
正常心电图参数
心电图的参数如心率、PR间期、QT 间期等均需在正常范围内，超出范围 可能表示异常。
异常心电图的解读
异常心电图波形
掌握异常心电图波形特征，如P波、QRS波群、T波和U波等的变 化规律。
异常心电图参数
T波
代表心室的复极化过程，正常值在 0.10-0.20秒之间。
QT间期
代表心室肌细胞从开始兴奋到完全复 极化的时间，正常值在0.32-0.44秒 之间。
03
心电图的解读与诊断
正常心电图的解读
正常心电图波形
正常心电图的生理意义
正常心电图包括P波、QRS波群、T波 和U波等波形，各波形特征及正常范 围需熟练掌握。
开始记录
按下开始按钮，心电图 机将开始记录心电图。
停止记录
当心电图记录完成后， 按下停止按钮，并取下
导联线。
操作后注意事项
01
02
03
04
保存心电图
将记录下的心电图保存好，以 便后续分析和诊断。
清洁设备
使用适当的清洁剂擦拭心电图 机的外壳和导联线，保持设备
清洁。
定期校准
根据设备要求，定期对心电图 机进行校准，以确保其准确性
定期清洁心电图机的导联 线，可以使用酒精棉球轻 轻擦拭，注意避免损坏导 联线的绝缘层。
消毒
根据相关规定和标准，定 期对心电图机进行消毒处 理，可以采用紫外线消毒 或医用消毒剂擦拭。
心电图机的故障排除与维修
故障识别
熟悉常见故障的表现形式，如显 示屏不亮、导线接触不良等。
故障排除流程
遵循厂家提供的故障排除流程图， 逐步排查故障原因。
心电图操作规范
侯兴志
一、操作前 二、操作中 三、操作后
操作前
1.心电图机及其附件的识别
2.手卫生 3.核对身份，登记信息 4.患者准备 告知检查目的、所需体位及暴露部位，摘除 所佩戴的金属饰物、电子产品等。检查时四肢 平放、肌肉放松、平静呼吸、身体保持不动。 5.环境要求 室温保持温暖，建议不低于18℃。检查床宽 度不应窄于80cm，如果检查床靠墙，则需要 确定墙内无电线穿行。放置心电图机的位置不 要摆放其他电器及穿行的电源线。
心电图的描记及上传 描记心电图的时候，要波形平稳，无干扰 才采集然后上传，采集时间至少20秒。
操作后
1.安置病人，整理器物，消毒机器。 2.报告打印
操作中
皮肤处理 放置电极的部位要清洁，如果有污垢或者 毛发过多，则应预先清洁皮肤或者剃毛。 使用导电膏降低阻抗，避免使用生理盐水、 酒精代替。
导联的安置 1.肢体导联 红色电极接右上肢 黄色电极接左上肢 绿色电极接左下肢 黑色电极接右下肢
注意：上肢在腕关节内侧 上方约3cm处，下肢在 踝关节上方约7cm处。
2.胸导联 V1：胸骨右缘第4肋间. V2：胸骨左缘第4肋间. V3：V2,V4连线中线4同一水平处。 V6：左腋中线V4同一水平处。
3.右胸导联 V4R：右锁骨中线与第5肋间交点 V3R：V1与V4R连线的中点 V5R：:右腋前线V4R同一水平处
4.后壁导联 V7：左腋后线V4水平 V8：左肩胛线V4水平 V9：脊柱左缘（左脊柱旁线）V4水平
导联安置的注意事项 1.如何定位 乳头连线平第四肋间 胸骨角平第二肋骨 锁骨中线在乳头内侧约0.5cm-1cm 2.乳房下垂者应托起乳房，将电极放置在乳房下缘， 而非乳房上。 3.描记后壁导联（V7、V8、V9）时，必须仰卧位，而 非侧卧。 4.下肢电极，原则上不能都放在一侧下肢上。 5.肢体残缺患者
心电图操作技术规范
心电图操作技术规范（一）概念：描记心脏在每一个心动周期内产生的电流变化。
（二）用物准备：心电图机、导联线、心电图纸、酒精棉球数个、污物盒。
（三）操作流程：1.操作者洗手、戴口罩。
2.检查用物，携用物至患者床旁。
3.核对，解释目的，取得患者合作。
4.开机，设定时间、患者性别、年龄段、电伏、走纸速度。
5.协助患者取平卧位，暴露胸部皮肤及四肢腕踝关节。
6.在相应的部位用酒精棉球擦拭皮肤，减少干扰。
7.连接肢体导联与胸导联：（1）肢体导联：（图-1）红色（RA ）—右上肢黄色（LA ）—左上肢黑色（RL ）—右下肢绿色（LL ）—左下肢（2）胸导联：（图-2）V1：胸骨右缘第4肋间。
V2：胸骨左缘第4肋间。
V3：V2与V4连线的中点。
V4：左锁骨中线与第5肋间相交处。
V5：左腋前线同V4水平。
V6：左腋中线同V4水平。
V7：腋后线同V4水平。
V8：肩胛中线同V4水平。
V9：脊柱旁同V4水平。
V3R ：V1与V4R 连线的中点。
V4R ：右锁骨中线与第5肋间相交处。
V5R ：右腋前线同V4R 水平。
图-1 肢体导联图-2 胸导联8.待基线平稳后，按“START”开始记录。
9.记录完毕后，按“STOP”结束。
10.关闭电源，及时在图纸上注明姓名、时间、导联等。
11.清理废弃物，擦拭心电图机，归位做好相关记录。
（四）注意事项：1.标准电压10mm/mV，走纸速度25mm/s。
检查各个导联应连接正确，定位要准确。
描记心电图前，让患者先休息数分钟，做好宣教，消除恐惧及精神紧张。
如放置导联部位皮肤污垢及毛发过多，应清洁皮肤或剃毛。
疑有AMI时，须及时做十二导联ECG，需在胸前导联位置做好标记，为日后患者动态观察心电图准备。
移动心电图机操作规范
移动心电图机操作
目的：帮助确定心肌病变
用物准备：移动心电图机、生理盐水、棉签
指导内容：告知患者及家属心电图的目的。
注意事项：
1.病人信息提取和检查图像传输都是通过无线网络，若提示提取不到信息或者传输失败可以重新尝试，如还不通需检查网络。
2.如采集过程中不出波形，蓝牙放大器上的绿灯闪烁提示放大器电量不足，可连上充电器边充边做。
3.确保机器电量充足。
4.若故障第一时间重启平板和蓝牙背夹，必要时及时联系工程师处理。
心电图机操作规程
心电图机操作规程
操作程序
1、病员的准备，向受检查者简单说明此种检查对人体无害也无痛苦，以消除紧张。
2、检查前按申请单核对姓名。
3、接通电源及地线，开电源开关，加热机件。
4、病员仰卧于床上，在两手腕屈侧关节上约3厘米及两内踝上约10厘米处涂抹导电胶或酒精并适当摩擦，再以皮带固定电极。
5、按规定按好导联线。
6、检查阻尼是否适合以免描记的波形失真调节电压定准器使1mv等于心电图纸上10小格。
7、转动导联选择开关依次作Ⅰ、Ⅱ、Ⅲ、avR、avL、avF、V1、V3、V5必要时加作V2、V4、V6。
8、如遇基线不稳定及干扰时应检查导联级及地线的连接
9、检查完毕立即在图纸上注明姓名及检查日期每一个导联开始处都注明导联名称。
10、工作完毕、关闭机器、切断电源总开关。
12个标准心电图导联
双极肢体导联I、II、III
单极加压肢体导联aVL、aVR、aVF
胸导联V1、V2、V3、V4、V5、V6
心电图机出现故障的应急预案及程序
第一步：值班护士检查仪器连接处是否紧密，连接顺序是否正确。
第二步：立即通知医生听诊患者心脏情况。
第三步：立即通知维修组进行维修，汇报护士长、科主任。
第四步：密切观察患者病情变化，根据医嘱及时处理。
第五步：向其他科室调借更换仪器，使用备用心电图。
心电图机操作流程图。
心电图机操作规程
心电图机操作规程一、目的确保心电图机的正确使用和维护，保障患者安全和提高诊断准确性。
二、适用范围本操作规程适用于医院心电图室、门诊部及移动心电图检查等场合。
三、操作前准备1. 检查心电图机外观是否完好，电源线及接地线是否安全无损。
2. 确认设备已连接稳定，电源插座符合规格要求。
3. 准备好一次性使用的导联线、吸盘和凝胶等耗材。
4. 确保操作人员已经接受过专业培训，了解心电图机的使用方法和注意事项。
四、操作步骤1. 开启心电图机，等待系统自检完成。
2. 根据患者情况选择合适的导联类型和检查程序。
3. 按照心电图检查标准，正确安置导联线和吸盘于患者身体相应位置。
4. 调整吸盘压力，确保信号传输稳定。
5. 开始记录心电图，注意观察波形是否正常。
6. 记录完成后，及时断开导联线和吸盘。
7. 保存心电图数据，并按照医院规定进行打印或电子存档。
8. 关闭心电图机，并进行必要的清洁和消毒工作。
五、注意事项1. 操作过程中应避免接触患者裸露的皮肤，以防交叉感染。
2. 确保患者处于放松状态，避免因紧张导致的心电图异常。
3. 避免在有强磁场或高频设备附近操作心电图机，以防干扰。
4. 对于特殊患者群体（如心脏病患者），应严格按照医嘱进行操作。
5. 定期对心电图机进行维护和校准，确保设备性能稳定。
六、故障处理1. 如遇设备故障，应立即停止使用，并记录故障现象。
2. 联系专业维修人员进行故障排查和修复。
3. 严禁非专业人员拆卸或修理心电图机。
七、记录与报告1. 操作人员应详细记录操作过程和患者信息。
2. 心电图结果应及时报告给主治医生，以便进行诊断和治疗。
通过遵循以上操作规程，可以确保心电图机的有效使用和患者安全，同时提高心电图检查的质量和准确性。
心电图机使用操作流程
心电图机使用技术操作步骤1、操作者着装规范2、核对病人，向病人说明检查目的，取下金属物：请问您是＿床×××吗？我是×护士，根据您的病情需要给您录个心电图以检查你的心脏状况。
请您不要紧张，请您配合我，操作过程中请不要活动，也不要说话，做深呼吸放松。
3、接通电源，检查心电图机性能4、准备病人：1）用语：“请您平卧，放松，我要给您安置电极。
我来帮您解开衣扣并清洁皮肤，可能会感觉有点凉，请谅解。
”2）病人取水平仰卧位。
3）解开衣扣，暴露胸部，露出手腕以及脚腕部。
4）用生理盐水/酒精/导电膏（导电就可）涂擦导联连接皮肤的地方。
5、安放导联电极。
肢导联：右上肢（手腕处RA/R）：红；左上肢（手腕处LA/L）：黄右下肢（脚踝处）：绿黑胸导联：（红）V 1导联：胸骨右缘第4肋间（黄）V2导联：胸骨左缘第4肋间（绿）V3导联：V2、V4连线中点。
（棕）V4导联：左锁骨中线与第5肋间交点。
（黑）V5导联：左腋前线同V4水平处。
（紫）V6导联：左腋中线同V4水平处。
6、录图：1）按开关键。
2）按定标，走纸速度、滤波等键。
6）完成录图。
7）关机。
8）取下心电图纸。
6、整理床单元：1）摆体位，盖被。
2）放好呼叫器。
3）交代注意事项：＿床×××，您配合得很好，谢谢您的合作，呼叫器放你枕边了，有事请呼叫我。
7、标记：在心电图纸上标记＿床×××、性别、年龄、录图时间、导联。
8、整理用物，75%酒精棉球（500mg/L有效氯）擦拭导联及线，放回原处备用。
9、心电图交医生。
心电图机操作规范
心电图机操作规范目的：描述心电图机的标准操作规程及一般维护。
范围：适用于心电图机的操作。
规程：心电图检查是我科的常规检查。
【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV。
（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到"OFF"位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO。
（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
常规心电图操作步骤：1．给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2．接好地线，并再检查一遍接地是否可靠。
3．接好电源线，打开电源开关，进行机器预热。
4．按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触。
心电图机器管理制度
心电图机器管理制度一、总则为规范心电图机器的使用、维护和管理，提高心电图检测工作的效率和质量，制定本制度。
二、适用范围本制度适用于所有使用心电图机器的医务人员。
三、心电图机器的使用1. 心电图机器的使用应由专业的医务人员进行，未经过专业培训的人员不得擅自操作机器。
2. 操作心电图机器前，应检查机器的电源、连接线等设备是否正常，并按照操作手册正确操作。
3. 在操作心电图机器时，应注意保持机器干燥清洁，避免接触水、油分等液体。
4. 操作心电图机器过程中如出现异常情况，应及时停止操作，并通知维修人员进行处理。
四、心电图机器的维护1. 心电图机器应定期检查维护，保持设备的正常运行状态。
2. 对心电图机器的维护应由专业的维修人员进行，非专业人员不得私自进行设备的拆卸和维修。
3. 心电图机器的维护应按照设备的维护手册进行，定期更换耗材和维修关键部件。
4. 维修人员在维护心电图机器时，应按照相关操作规程进行，确保维修质量和安全。
五、心电图机器的管理1. 心电图机器应配备专门的管理人员，负责设备的日常管理和维护。
2. 管理人员应定期对心电图机器进行检查、维护和保养，保证设备的正常使用。
3. 管理人员应做好设备的档案管理，记录设备的使用情况、维修情况等信息，并建立设备台账。
4. 对于不符合使用要求或存在安全隐患的心电图机器，应及时停止使用并报告上级领导，由上级领导指定专业人员进行维修或更换设备。
六、心电图机器的安全1. 在使用心电图机器时，医务人员应严格遵守操作规定和安全操作流程，确保设备和人员安全。
2. 对于心电图机器的故障和安全隐患，应及时报告并进行处理，确保设备使用的安全性和准确性。
3. 对于不符合安全要求的心电图机器，应及时修复或更换，确保设备的正常运行。
七、心电图机器的培训1. 对于新购置或新使用的心电图机器，应对医务人员进行专业的培训，包括设备的使用方法、操作规程和维护保养等。
2. 对于心电图机器的各项操作规程和安全要求，应进行定期的培训和考核，保证医务人员能够熟练操作设备并做好设备的管理。
心电监护仪技术操作规范ppt课件
智能化监测
通过人工智能和大数据技 术，实现心电监护仪的智 能化监测，提高监测准确 性和实时性。
无线传输技术
利用无线通信技术，实现 心电监护仪与医疗机构的 远程数据传输，方便医生 远程诊断。
微型化设计
通过微型化设计，减小心 电监护仪的体积和重量， 提高便携性和舒适性。
应用领域拓展
家庭医疗
随着老龄化社会的到来，心电监 护仪在家庭医疗领域的应用将逐
维修与保养记录
记录故障描述及排除方法
详细记录故障现象、排除方法和结果，方便日后查阅。
记录维护和保养内容
记录仪器清洁、检查、校准和软件更新等维护和保养内容，确保仪 器正常运行。
记录维修人员及时间
记录参与维修和保养的人员及时间，方便追溯责任和记录仪器的历 史。
05
心电监护仪发展前景与展望
技术创新与改进
部分高级心电监护仪具备智能分析功 能，能够自动识别异常心电图，为医 生提供初步诊断意见。
单通道与多通道
根据同时监测的信号通道数，心电监 护仪可分为单通道和多通道。多通道 仪器能同时监测多个部位，提供更全 面的信息。
02
心电监护仪操作流程
开机与连接
打开电源开关，检查 仪器是否正常开机。
连接血压袖带，确保 袖带与患者肢体接触 良好，无过松或过紧。
工作原理
01
02
03
信采集
通过贴在患者皮肤上的电 极片，心电监护仪能够采 集心脏电活动的微弱信号。
信号处理
采集到的信号经过放大、 滤波等处理，转换成可显 示的波形。
显示与记录
处理后的信号在屏幕上显 示为心电图，并可选择进 行记录和存储。
分类与特点
便携式与固定式
智能分析与非智能分析
心电图机使用制度等
五、心电图机【使用制度】1、定位放置：心电图机放在易取放的位置，并定位放置、标识明显。
2、定人保管：各抢救仪器有专人负责保管。
3、定期检查：（1）每班专人清点记录，开机检查保持性能良好呈备用状态。
（2）护士长每周检查一次。
4、定期消毒：心电图机表面每日由固定班次以250-500mg/L有效氯消毒液擦拭。
5、仪器不得随意外借，经相关领导同意后方可出借。
6、定期保养：（1）固定班次日班每日清洁保养一次。
（2）保养人每周清洁保养一次并记录。
（3）设备科定期检修。
7、使用中若心电图机突然出现故障应立即检查故障出现原因，并同时通知设备科检修及通知心电图室完成心电图记录，已坏或有故障的仪器标记明显不得出现在抢救室内。
【操作规程】1、操作者着装规范，洗手。
2、推心电图机至病人床旁，打开心电图机，核对病人（床号、姓名）。
3、病人取水平仰卧位，解开衣扣，暴露胸部，露出手腕以及脚腕部(注意保护隐私)，用脱脂剂涂擦电极接触部位皮肤。
4、接肢体导联:按红(R)黄(L)黑(N)绿(F)顺序，接右手左手右脚左脚电极板，接触部位为左右手腕关节内侧上2-3横指处，左右内踩上2-3横指处。
5、接胸导联:按V1, V2, V3, V4,V5, V6顺序接上胸前导联电极，胸导联位置:V1导联:胸骨右缘第4肋间v2导联:胸骨左缘第4肋间V3导联:V2与V4连线的中点V4导联:左侧锁骨中线第5肋间V5导联:左侧腋前线相当于V4的水平V6导联:左侧腋中线相当于V4的水平6、观察波形平稳后，按“打印/停止”键开始采集心电波形。
7、采集完成后自动打印结果，将患者床号、姓名记录在报告单上，交给管床医生。
8、取下肢体及胸前导联线。
9、整理床单元，交代注意事项。
10、关闭心电图机，整理用物，清洁后放回原处备用。
【使用过程中突发意外情况应急预案及处理措施】1、操作人员应熟知心电图机使用性能及操作规范。
2、心电图机本身带有蓄电池，平时应定期充电，以保证意外停电时能够正常运行，并定期检查机器情况，确保设备运转良好，做好维修、维护登记。
心电图操作操作规范
精心整理心电图机使用说明：1、正确连接导联：右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）Ｖ１：探查电极放在胸骨右缘第４肋间。
-- 红色Ｖ２：探查电极放在胸骨左缘第４肋间。
----黄色Ｖ３：探查电极放在Ｖ 2 与Ｖ４连线的中点。
-----绿色Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。
-----棕色Ｖ５：探查电极放在左腋前线与第５肋间的交点上。
-------黑色Ｖ６：探查电极放在左腋中线与第５肋间的交点上。
-------紫色2、按 ON键以接通电源。
3、按 START键自动走纸。
4、走纸结束后按STOP键。
5、按 OFF键切断电源。
6、在心电图上表示患者姓名、年龄、性别、日期、时间。
7、整理导联线。
心电图机的几个常用标示及意义１． MODE键：调治相关程序，需要一加长导联时素来按下此键。
２． SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特别情况不要再调）３． LEAD：使之由“ TEST”向“ I ”导“Ⅱ”联变换。
４． RESET：若基线漂移时按此键。
5．按动定标键“ lmV”，使电压随着定标键的按动而作相应的摇动。
6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。
自动体外除颤仪（ AED）电除颤操作流程（一）评估认识患者病情情况、评估患者意识、心电图状态以及可否有室颤波。
（二）操作前准备1. 除颤机处于圆满备用状态，准备抢救物品、导电糊、电极片、治疗碗内放纱布 5 块、摆放有序。
2.裸露胸部，干净监护导联部位皮肤，按电极片，连接导联线。
3.正确开启除颤仪，调至监护地址；观察显示仪上心电波形；“设备圆满，电量充足，连线正常；电极板圆满”。
4.报告心律“病人出现室颤，需紧急除颤”；（准备时间不高出 30 秒钟）。
（三）操作1.将病人摆放为复苏体位，迅速擦干患者皮肤。
2.选择除颤能量，单相波除颤用 360J，直线双相波用 120J，双相指数截断（BTE）波用 150～200J。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移动心电图机操作
目的：帮助确定心肌病变
用物准备：移动心电图机、生理盐水、棉签
指导内容：告知患者及家属心电图的目的。
注意事项：
1.病人信息提取和检查图像传输都是通过无线网络，若提示提取不到信息或者传输失败可以重新尝试，如还不通需检查网络。
2.如采集过程中不出波形，蓝牙放大器上的绿灯闪烁提示放大器电量不足，可连上充电器边充边做。
3.确保机器电量充足。
4.若故障第一时间重启平板和蓝牙背夹，必要时及时联系工程师处理。
