心电图操作规范
心电图操作规程
心电图操作规程一、目的为了确保心电图检查的准确性和安全性，规范心电图操作流程，制定本操作规程。
二、适用范围本规程适用于所有进行心电图检查的医护人员及患者。
三、操作前准备1. 确保心电图机处于良好的工作状态，检查电源、导联线、电极等是否完好无损。
2. 检查室内环境，确保安静、温度适宜，避免强光直射和电磁干扰。
3. 准备好一次性使用的电极贴片、导电凝胶等耗材。
4. 核对患者身份信息，了解患者的病史和检查目的。
四、操作步骤1. 让患者平躺在检查床上，放松身体，保持安静。
2. 根据检查需要选择合适的导联类型（如常规12导联、18导联等）。
3. 清洁患者皮肤，确保电极贴片附着部位的皮肤干燥、清洁、无油脂。
4. 按照规定的顺序和位置粘贴电极贴片，并确保良好的导电接触。
5. 连接导联线，根据患者体型调整电极位置，确保信号的清晰和准确。
6. 启动心电图机，进行数据采集，期间指导患者保持呼吸平稳。
7. 完成检查后，关闭心电图机，断开导联线，小心移除电极贴片。
8. 立即对患者进行检查区域的皮肤护理，如有需要，涂抹适量的护肤品。
9. 保存心电图数据，进行初步分析，并及时报告给主治医师。
五、注意事项1. 操作过程中应遵循无菌原则，防止交叉感染。
2. 对于装有心脏起搏器、植入式心脏除颤器等医疗设备的患者，应事先通知心电图室，并采取相应的安全措施。
3. 遇到紧急情况，如患者出现不适，应立即停止操作，并采取相应的急救措施。
4. 保持心电图机的日常维护和定期校准，确保检查结果的准确性。
六、记录与报告1. 记录患者的基本信息、检查日期、时间以及操作人员姓名。
2. 心电图结果应由专业人员进行分析，并出具书面报告。
3. 将心电图报告及时归入患者的病历档案。
七、附录心电图操作指南图解、常见心律失常的识别与处理指南。
通过遵循以上规程，可以确保心电图检查的质量和患者安全，同时提高工作效率。
心电图操作规范PPT课件
在操作过程中，应避免外界干扰和误差，如电磁干扰、电极移动等。
记录纸质量
确保使用高质量的记录纸，以保证心电图的清晰度和可读性。
记录时间
根据需要选择适当的记录时间，以确保能够捕捉到异常的心电图波形。
心电图操作质量评估与改进
定期评估
定期对心电图操作过程进行质量 评估，检查记录的准确性和可靠
THANKS
感谢观看
心电图操作规范ppt 课件
目录
• 心电图概述 • 心电图操作流程 • 心电图解读 • 心电图操作规范与标准 • 心电图操作实践与案例分析
01
心电图概述
心电图的定义和作用
定义
心电图是一种无创性检查方法， 通过记录心脏电活动的变化来评 估心脏功能。
作用
用于诊断心律失常、心肌缺血、 心肌梗死等心脏疾病，辅助评估 心脏功能，为临床治疗提供依据 。
性。
反馈与改进
根据评估结果，及时反馈问题并 采取改进措施，提高心电图操作
质量。
培训与教育
对心电图操作人员进行定期培训 和教育，提高其技能和知识水平。
05
心电图操作实践与案例分 析
心电图操作实践
操作前准备
确保心电图机正常工 作，检查电源、电极 片、导线等是否完好。
患者准备
确保患者处于安静状 态，避免剧烈运动， 去除金属饰品等干扰 因素。
心电图的基本组成
01 02
心电图导联
心电图导联是将电极放置在身体的不同部位，以记录心脏电活动的变化。 通常包括12个导联，包括六个肢体导联（Ⅰ、Ⅱ、Ⅲ、aVR、aVL、 aVF）和六个胸导联（V₁至V₆）。
心电图波形
心电图波形是由心脏电活动产生的电压变化形成的图形。正常情况下， 心电图波形包括P波、QRS波群、T波和U波等。
心电图专业诊断与规范操作文档
心电图专业诊断与规范操作文档目标本文档的目标是提供关于心电图专业诊断和规范操作的指导，以帮助医护人员正确使用心电图设备，并准确解读心电图结果。
术语定义- 心电图（Electrocardiogram，简称ECG）：记录心脏电活动的一种检查方法。
- 心电图机：用于记录和显示心电图的设备。
- 导联：连接心电图机和患者身体的电极。
规范操作步骤1. 准备工作- 检查心电图机是否正常运行。
- 确保导联电极干净、粘性良好。
- 与患者解释心电图检查的目的和过程。
2. 安装导联- 将导联电极正确连接到心电图机。
- 按照标准导联放置方法，将导联电极粘贴到患者胸部和四肢。
3. 进行心电图检查- 确保患者放松，不要移动身体。
- 启动心电图机记录功能。
- 检查心电图波形是否清晰，如有干扰或异常，需要重新调整导联。
4. 解读心电图结果- 根据心电图波形的特点，判断心脏的电活动是否正常。
- 注意检查心率、心律、ST段、QT间期等指标是否在正常范围内。
- 结合患者的临床症状和其他检查结果，综合判断心电图结果。
5. 记录和报告- 将心电图结果记录在患者病历中。
- 如有异常或可疑情况，及时向主治医生汇报。
注意事项- 操作心电图机时，需遵循设备使用说明书和相关规范。
- 心电图结果仅作为辅助诊断依据，需结合临床症状和其他检查结果进行综合判断。
- 心电图检查过程中，患者应保持舒适和放松状态。
结论本文档提供了心电图专业诊断和规范操作的指导，以确保医护人员正确操作心电图机，并准确解读心电图结果。
遵循本文档的操作步骤和注意事项，有助于提高心电图检查的准确性和可靠性。

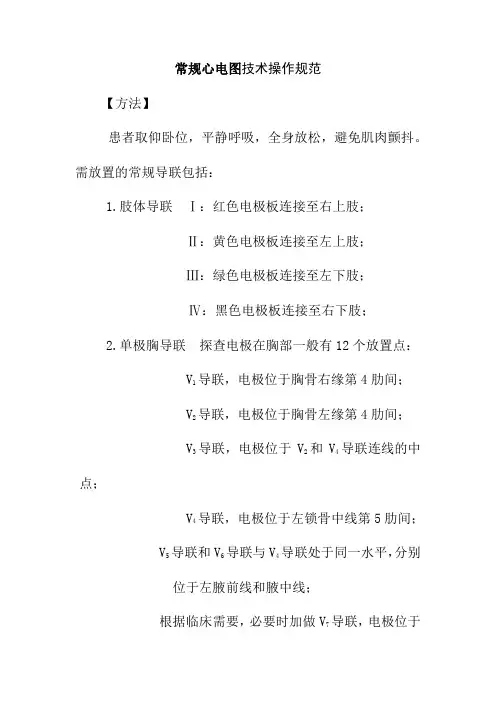

常规心电图技术操作规范
常规心电图技术操作规范【方法】患者取仰卧位，平静呼吸，全身放松，避免肌肉颤抖。
需放置的常规导联包括：1.肢体导联Ⅰ：红色电极板连接至右上肢；Ⅱ：黄色电极板连接至左上肢；Ⅲ：绿色电极板连接至左下肢；Ⅳ：黑色电极板连接至右下肢；2.单极胸导联探查电极在胸部一般有12个放置点：V1导联，电极位于胸骨右缘第4肋间；V2导联，电极位于胸骨左缘第4肋间；V3导联，电极位于V2和V4导联连线的中点；V4导联，电极位于左锁骨中线第5肋间；V5导联和V6导联与V4导联处于同一水平，分别位于左腋前线和腋中线；根据临床需要，必要时加做V7导联，电极位于左液后线V5同一水平；V8导联，电极位于左肩胛线V5同一水平；V9导联，电极位于后正中线V5同一水平；V3R、V4R、V5R电极位于右前胸V3、V4、V5相对应位置。
描记心电图时应先校正增益标准电压，通常1mV=10mm，记录纸速度一般为25mm/s。
【临床意义】1.正常心电图P波：电压＜0.25mV, 时间＜0.11s，在aVR导联倒置，Ⅰ、Ⅱ、aVF、V4～V6导联直立。
P-R间期：0.12s～0.20s。
QRS间期：0.06s～0.10s。
QRS波形态与电压：aVR主波向下，R波＜0.5mV。
胸导联：R波自V1至V6逐渐缩小；R/S V1＜1，R/S V6＞1，R V1＜1.0mV，R V5＜2.5mV。
各导联没有异常Q波（Q波时间＞0.04s, Q波电压＞1/4R波电压），但aVR导联可为QS或Qr型，V1导联可为QS型。
ST段：各导联向下偏移应＜0.05mV；向上偏移应＜0.1mV；但V1～V3导联可达0.1mV。
T波：T波在aVR导联应倒置，Ⅰ、Ⅱ、V4～V6导联多直立，其他导联可直立、双向、或倒置。
Q-T间期：不应＞0.44s。
电轴：正常心电轴－30°～＋110°，电轴左偏－30°～－110°，电轴右偏＞＋110°。

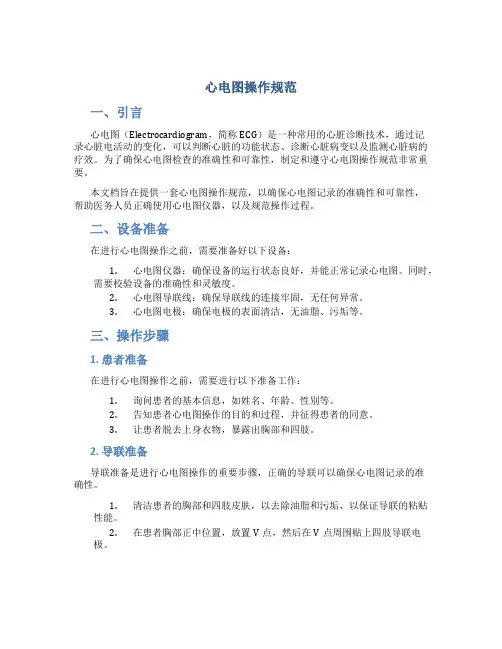

心电图操作规范
心电图操作规范一、引言心电图（Electrocardiogram，简称ECG）是一种常用的心脏诊断技术，通过记录心脏电活动的变化，可以判断心脏的功能状态、诊断心脏病变以及监测心脏病的疗效。
为了确保心电图检查的准确性和可靠性，制定和遵守心电图操作规范非常重要。
本文档旨在提供一套心电图操作规范，以确保心电图记录的准确性和可靠性，帮助医务人员正确使用心电图仪器，以及规范操作过程。
二、设备准备在进行心电图操作之前，需要准备好以下设备：1.心电图仪器：确保设备的运行状态良好，并能正常记录心电图。
同时，需要校验设备的准确性和灵敏度。
2.心电图导联线：确保导联线的连接牢固，无任何异常。
3.心电图电极：确保电极的表面清洁，无油脂、污垢等。
三、操作步骤1. 患者准备在进行心电图操作之前，需要进行以下准备工作：1.询问患者的基本信息，如姓名、年龄、性别等。
2.告知患者心电图操作的目的和过程，并征得患者的同意。
3.让患者脱去上身衣物，暴露出胸部和四肢。
2. 导联准备导联准备是进行心电图操作的重要步骤，正确的导联可以确保心电图记录的准确性。
1.清洁患者的胸部和四肢皮肤，以去除油脂和污垢，以保证导联的粘贴性能。
2.在患者胸部正中位置，放置V点，然后在V点周围贴上四肢导联电极。
3.贴上胸部导联电极：V1放置在第四肋间隙右缘，V2放在第四肋间隙左缘，V3放在V2与V4之间，V4放在第五肋间隙左缘，V5放在V4与V6之间，V6放在第五肋间隙右缘。
4.确保所有导联电极都牢固粘贴，并能与患者的皮肤紧密接触。
3. 心电图记录在导联准备完成之后，可以进行心电图记录了。
1.打开心电图仪器，确保设备正常运行。
2.在仪器上设置记录模式为标准12导联，并选择合适的记录速度和增益。
3.让患者保持安静，不要移动身体或说话，以免干扰心电图记录。
4.点击仪器上的记录按钮，开始记录心电图。
5.等待心电图记录完成，然后停止记录。
6.关闭心电图仪器，保存心电图记录。
心电图操作规范
心电图操作规范心电图是检查心脏活动的一种重要非创伤性方法，可以提供有关心脏节律、心脏传导系统、心肌缺血等信息。
心电图操作规范是保证心电图检查准确性和有效性的基本要求，下面是一份心电图操作规范，详细介绍了心电图检查的步骤和注意事项。
一、检查前准备1. 检查前要向患者了解详细的病史，特别是与心脏疾病相关的症状、病史、手术史等。
2. 患者在进行心电图检查前应保持安静，避免剧烈运动或情绪激动。
3. 患者的胸部必须暴露出来，避免影响电极的接触。
二、心电图仪器使用与操作注意事项1. 心电图仪器要经过日常检定保养，确保准确性和有效性。
2. 心电图仪器要放置在稳定平整的台面上，避免受到震动。
3. 确保心电图仪器电源正常连接，仪器的各个电极线路无异常。
三、心电图电极的放置1. 根据心电图的需要，选择正确的导联，并告知患者术语且认真解释每个导联的意义。
2. 清洁患者皮肤并使用皮肤刮片清除污垢和干燥皮屑。
3. 在导联粘贴前，可以涂抹一些乙醋酸纳，帮助提高电极和皮肤之间的接触效果。
4. 正确放置各个电极，注意不同导联之间的间距和顺序。
5. 心电图仪器的电极线路应保持与患者身体的接触，防止脱落或松动。
四、心电图记录的过程1. 设置心电图仪器的采样速度和增益，确保记录到的心电信号具有足够的分辨率。
2. 开始记录前应将时间和日期等信息正确设置在图纸上，并校正或调零记录纸。
3. 确保心电图纸张紧满，并使用纸箔，以保证记录质量和保存记录的完整性。
4. 记录心电图时，监测患者的呼吸和姿势，并确保患者保持安静。
5. 心电图记录结束后，关闭仪器并确认记录的准确性。
五、心电图结果的解读和分析1. 心电图结果的解读应由有经验的医师或技术人员进行，根据心电图图形和患者的病史进行综合分析。
2. 心电图图形应仔细观察每个导联的波形和间距，注意心房、心室的节律和传导情况。
3. 心电图的异常结果应与患者的病史和症状相结合，进行进一步的诊断和治疗决策。
心电图机使用操作规范及评分标准
心电图机使用技术操作流程及评分标准（试用版）（2024年6月制订）【目的】1.记录人体正常心电活动。
2.用于观察和诊断各种心律失常、心肌病及冠状动脉供血情况。
3.判断药物或电解质紊乱对心脏的影响。
4.观察人工起搏器的功能情况。
【用物准备】处于备用状态的心电图机、心电图纸、治疗车、75%酒精/生理盐水缸、弯盘、棉签、纱布、笔、PDA、速干手消毒剂、必要时准备电源插座和备皮刀【操作流程及评分标准】备注:操作流程中标红的部分为“零容忍”环节【指导内容】1.告知患者及家属做心电图检查的目的及配合事项。
2.检查前不应剧烈运动、空腹或饱餐、茶饮、喝酒、吃冷饮或吸烟，需平静休息20分钟后检查。
3.检查时要平卧，全身肌肉放松，呼吸平静，保持安静，切勿讲话或移动体位。
4.被检查者应关闭随身携带的手机，以避免因受干扰而影响检查的准确性。
5.曾做过心电图的被检查者应将检查报告交给医生作参考，或一些药物会影响心电图检查结果，也应告知医生。
【注意事项】1.根据患者病情，协助患者取合适的体位。
2.室温不得低于18℃，检查室远离大型电器设备，检查床宽度不小于80cm，如果检查床一侧靠墙，附近的墙内不应有电线穿行。
3.操作前检查心电图机各条线缆的连接是否正常，包括导联线、电源线、地线等。
4.认真阅读检查申请单，快速了解病人的一般情况以及临床对检测心电图的要求，描记心电图标准12导联和（或）附加导联、特殊体位。
5.除有精神症状、婴幼儿等不能配合者需用药物镇静外，被检测者应在醒觉状态下，休息5分钟后仰卧接受检测，检测时要求患者全身放松、自然呼吸。
6.电极放置部位的皮肤应先做清洁，然后涂以心电图检测专用导电介质或生理盐水并应浸透皮肤，以减少皮肤电阻，保证心电图记录质量。
7.准确放置标准12导联电极，包括3个标准肢体导联（I、Ⅱ、Ⅲ）、3个加压肢体导联（aVR、aVL、aVF）和6个心前导联（V1-V6）。
女性乳房下垂者应托起乳房，将V3、V4、V5导联电极置于乳房下缘的胸壁上。
心电图操作规范
2012 年月心内一病区护理技术操作项目一一心电图机的操作技术一、目的了解患者的心肌电学变化，为临床诊断治疗提供客观依据。
二、注意事项1检查前向患者说明检查的目的和方法。
2正确放置电极位置，避免电极导联线与电源线打结。
4必要时用记号笔表明胸前导联电极位置。
5遇有心律失常，选择II导联，V i导联或同步12导联做长条描记。
6对肢残患者，肥胖患者，小儿应特别表明导联位置。
三、常见并发症预防与处理规范暂未查到四、操作前准备1、评估、观察要点（1）评估患者：病情，精神状态，皮肤情况和配合程度。
（2）向患者解释描记心电图的目的、方法、注意事项及配合要点。
2、指导要点告知患者描记心电图目的，配合事项，取得合作。
3、患者准备了解描记心电图的目的、方法、注意事项及配合要点。
4、用物准备（1）十二导联心电图机，导电糊或75%勺酒精，毛刷，记号笔，记录笔，记录纸，纱布，必要时备配电盘，遮挡物，备皮包。
5、护士准备衣帽整洁，修剪指甲，去掉手表，规范洗手，戴口罩。
&环境准备整洁、安静、舒适、安全。
五、操作步骤1、七步洗手法规范洗手。
2、携用物至患者床旁，“您好，请问您是几床，叫什么名字？” “我是一床XXX”“您好！X老师，让我看一下您的腕带好吗？”“ 好的”（与心电图申请单同时核对）。
“ X 老师，现在感觉怎么样了？” “有点心慌闷气” “哦，我看您精神不太好，呼吸急促，根据您的病情，现在遵医嘱给您描记心电图，就是将电极连接到您的四肢和前胸，通过心电图机来记录您的心电情况。
为医生及时提供您的病情变化情况，有利于您疾病的治疗。
操作中没有什么痛苦，请您配合我好吗？”“好的”“ X老师，您稍等。
”3、观察病房周围情况：口述：“病房环境清洁，光线适宜，周围无电磁波干扰”。
观察评估病人：“患者神志清，精神欠佳。
X老师，请您去掉手表，脱去鞋袜，躺平。
您前胸做过手术吗？” “没有”“来，我看一下”（掀开被子，解开衣扣，口述：注意保暖，保护病人隐私）。
心电图室规章制度及操作规范
心电图室规章制度及操作规范心电图室是医院中进行心电图检查的重要部门，为了确保心电图检
查工作的顺利进行以及患者的安全，制定了一系列的规章制度和操作
规范，下面将详细介绍。
一、设备准备
1. 每天工作之前，必须对心电图仪进行检查，确保设备正常运转。
2. 保证心电图仪能够正常打印和记录数据，若发现异常应及时更换
或修理。
二、人员安排
1. 心电图室必须由专业技术人员进行操作，具有相关资质证书。
2. 医护人员必须定期接受相关培训，熟悉心电图检查操作流程。
三、患者安全
1. 在进行心电图检查前，必须核对患者的身份信息，确保检查的准
确性。
2. 患者在进行心电图检查时，应做好心理疏导工作，保证其合作度。
四、操作规范
1. 心电图检查应按照标准操作步骤进行，不得随意更改操作流程。
2. 检查过程中如遇到异常情况，应立即上报相关部门并妥善处理。
五、数据处理
1. 心电图检查后，必须对数据进行准确记录并妥善保存。
2. 对心电图检查结果应及时分析，并与临床医生进行沟通交流。
六、消毒处理
1. 心电图仪器具必须定期进行消毒清洁，并做好相关记录。
2. 在使用过程中，如有污染或异常情况应及时处理，保证设备的清
洁卫生。
总之，心电图室规章制度及操作规范的建立，对于心电图检查工作
的顺利进行和患者的安全至关重要。
希望全体医护人员认真遵守相关
规定，确保心电图检查工作的质量和准确性，为患者的健康保驾护航。
心电图操作规范
心电图操作规范心电图是一种检查心脏功能的常用方法。
为了确保心电图的准确性和安全性，在进行心电图操作时需要遵循一定的规范。
以下是心电图操作规范的内容，共1000字。
一、心电图操作前准备1. 检查设备：检查设备运行状态，确保设备正常工作。
检查导联电缆、电极等是否完好。
2. 患者准备：告知患者心电图操作的目的和过程，并听取患者的意见和需求。
患者应脱去腰带、胸罩等遮挡物，保持胸部裸露。
如有必要，帮助患者整理头发，清除静电。
3. 准备导联：根据需要选择标准导联（Ⅰ、Ⅱ、Ⅲ导联）或特殊导联（V1-V6导联）。
导联应贴附于患者干燥清洁的皮肤上，避免出现移位或脱落。
4. 选择采样速度和增益：根据需要选择心电图的采样速度和增益。
常用的采样速度有25mm/s和50mm/s，增益一般选择标准增益即10mm/mV。
二、心电图操作过程1. 采集基线数据：在心电图记录开始前，应确保有稳定的基线。
检查导联是否连接良好，有无漂移或杂讯等情况。
2. 贴附电极：根据选择的导联贴附相应的电极。
如使用标准导联，应在右肢、左肢和左胸部各贴附一个电极。
贴附电极时，可以先清洁皮肤，再涂抹导电胶浆，然后贴附电极。
3. 记录心电图：启动心电图仪，开始记录心电图信号。
操作时仪器应放在稳固的平面上，以避免晃动或移位影响信号记录。
4. 操作注意事项：（1）操作期间，应让患者保持安静，避免说话、活动或有大幅度运动。
（2）记录时间一般应超过10秒，以获得稳定的心电图信号。
（3）必要时可以记录多个心搏周期以观察心电图变化。
（4）在记录过程中，若出现异常波形或干扰，应及时采取措施排除。
5. 心电图记录结束：记录时间到达预定时间后，记录结束。
关闭心电图仪，结束操作。
三、心电图操作后处理1. 检查结果：对记录的心电图波形进行初步检查和分析。
如发现异常波形或疑似心律失常，应进行进一步分析和判读。
2. 心电图报告：根据记录结果，生成心电图报告。
报告一般包含心电图记录时间、采样速度和增益、导联选择、异常波形或心律失常的描述等。
心电图的操作流程及注意事项
心电图的操作流程及注意事项心电图（Electrocardiogram，ECG）是一种记录心脏电活动的重要手段，它能够反映心脏的生物电活动情况，对心脏病的诊断和治疗具有重要意义。
在进行心电图检查时，我们需要遵循一定的操作流程和注意事项，以确保检查结果的准确性和可靠性。
一、操作流程。
1. 患者准备，患者在进行心电图检查前需要做好准备工作，包括解开衣领，脱下金属饰品，保持身体放松等。
2. 仪器准备，操作人员需要将心电图仪器进行开机操作，并做好仪器的各项参数设置。
3. 导联准备，根据需要进行相应的导联准备，通常包括四肢导联和胸导联。
在贴导联时需要确保导联贴片与皮肤贴合良好，避免产生伪影。
4. 开始记录，操作人员根据患者的要求开始记录心电图，通常需要记录10秒至数分钟不等的心电图波形。
5. 结束记录，记录完成后，操作人员需要停止记录并保存心电图数据，确保数据的完整性和准确性。
6. 分析结果，对心电图波形进行分析，判断心脏的电活动情况，发现异常情况并进行记录。
二、注意事项。
1. 操作规范，在进行心电图检查时，操作人员需要严格按照操作规范进行操作，避免因操作不当而影响检查结果。
2. 患者配合，患者在进行心电图检查时需要积极配合操作人员的工作，保持身体放松，避免因身体运动而影响心电图波形的记录。
3. 导联贴合，在贴导联时需要确保导联贴片与皮肤贴合良好，避免因导联脱落或松动而影响心电图的记录。
4. 仪器校准，在进行心电图检查前，需要对心电图仪器进行校准，确保仪器的准确性和稳定性。
5. 数据保存，在记录完成后，需要及时保存心电图数据，避免数据丢失或损坏。
6. 结果分析，对心电图波形进行分析时，需要结合患者的临床情况进行综合分析，排除干扰因素的影响，确保分析结果的准确性。
通过以上操作流程和注意事项的遵循，我们可以确保心电图检查的准确性和可靠性，为临床诊断和治疗提供重要的参考依据。
希望操作人员和患者在进行心电图检查时能够严格遵循相关规范和要求，共同保障心电图检查的质量和效果。
临床心电图机操作规范
心电图机操作规范目的：描述心电图机的标准操作规程及一般维护。
范围：适用于心电图机的操作。
规程：心电图检查是我科的常规检查。
【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV。
（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到"OFF"位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO。
（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
常规心电图操作步骤：1．给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2．接好地线，并再检查一遍接地是否可靠。
3．接好电源线，打开电源开关，进行机器预热。
4．按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触。
心电图操作规范
侯兴志
一、操作前 二、操作中 三、操作后
操作前
1.心电图机及其附件的识别
2.手卫生 3.核对身份，登记信息 4.患者准备 告知检查目的、所需体位及暴露部位，摘除 所佩戴的金属饰物、电子产品等。检查时四肢 平放、肌肉放松、平静呼吸、身体保持不动。 5.环境要求 室温保持温暖，建议不低于18℃。检查床宽 度不应窄于80cm，如果检查床靠墙，则需要 确定墙内无电线穿行。放置心电图机的位置不 要摆放其他电器及穿行的电源线。
心电图的描记及上传 描记心电图的时候，要波形平稳，无干扰 才采集然后上传，采集时间至少20秒。
操作后
1.安置病人，整理器物，消毒机器。 2.报告打印
操作中
皮肤处理 放置电极的部位要清洁，如果有污垢或者 毛发过多，则应预先清洁皮肤或者剃毛。 使用导电膏降低阻抗，避免使用生理盐水、 酒精代替。
导联的安置 1.肢体导联 红色电极接右上肢 黄色电极接左上肢 绿色电极接左下肢 黑色电极接右下肢
注意：上肢在腕关节内侧 上方约3cm处，下肢在 踝关节上方约7cm处。
2.胸导联 V1：胸骨右缘第4肋间. V2：胸骨左缘第4肋间. V3：V2,V4连线中线4同一水平处。 V6：左腋中线V4同一水平处。
3.右胸导联 V4R：右锁骨中线与第5肋间交点 V3R：V1与V4R连线的中点 V5R：:右腋前线V4R同一水平处
4.后壁导联 V7：左腋后线V4水平 V8：左肩胛线V4水平 V9：脊柱左缘（左脊柱旁线）V4水平
导联安置的注意事项 1.如何定位 乳头连线平第四肋间 胸骨角平第二肋骨 锁骨中线在乳头内侧约0.5cm-1cm 2.乳房下垂者应托起乳房，将电极放置在乳房下缘， 而非乳房上。 3.描记后壁导联（V7、V8、V9）时，必须仰卧位，而 非侧卧。 4.下肢电极，原则上不能都放在一侧下肢上。 5.肢体残缺患者
心电图操作技术规范
心电图操作技术规范（一）概念：描记心脏在每一个心动周期内产生的电流变化。
（二）用物准备：心电图机、导联线、心电图纸、酒精棉球数个、污物盒。
（三）操作流程：1.操作者洗手、戴口罩。
2.检查用物，携用物至患者床旁。
3.核对，解释目的，取得患者合作。
4.开机，设定时间、患者性别、年龄段、电伏、走纸速度。
5.协助患者取平卧位，暴露胸部皮肤及四肢腕踝关节。
6.在相应的部位用酒精棉球擦拭皮肤，减少干扰。
7.连接肢体导联与胸导联：（1）肢体导联：（图-1）红色（RA ）—右上肢黄色（LA ）—左上肢黑色（RL ）—右下肢绿色（LL ）—左下肢（2）胸导联：（图-2）V1：胸骨右缘第4肋间。
V2：胸骨左缘第4肋间。
V3：V2与V4连线的中点。
V4：左锁骨中线与第5肋间相交处。
V5：左腋前线同V4水平。
V6：左腋中线同V4水平。
V7：腋后线同V4水平。
V8：肩胛中线同V4水平。
V9：脊柱旁同V4水平。
V3R ：V1与V4R 连线的中点。
V4R ：右锁骨中线与第5肋间相交处。
V5R ：右腋前线同V4R 水平。
图-1 肢体导联图-2 胸导联8.待基线平稳后，按“START”开始记录。
9.记录完毕后，按“STOP”结束。
10.关闭电源，及时在图纸上注明姓名、时间、导联等。
11.清理废弃物，擦拭心电图机，归位做好相关记录。
（四）注意事项：1.标准电压10mm/mV，走纸速度25mm/s。
检查各个导联应连接正确，定位要准确。
描记心电图前，让患者先休息数分钟，做好宣教，消除恐惧及精神紧张。
如放置导联部位皮肤污垢及毛发过多，应清洁皮肤或剃毛。
疑有AMI时，须及时做十二导联ECG，需在胸前导联位置做好标记，为日后患者动态观察心电图准备。
心电图操作技术规范
心电图操作技术规范
心电图操作技术规范
心电图是一种描记心脏在每一个心动周期内产生的电流变化的检查方法。
在进行心电图检查前，需要准备心电图机、导联线、心电图纸、酒精棉球和污物盒等用品。
操作流程如下：
1.操作者需洗手并戴上口罩。
2.检查用品，携带所需用品至患者床旁。
3.核对检查目的，解释检查过程并取得患者的合作。
4.开机，设定时间、患者性别、年龄段、电压和走纸速度等参数。
5.协助患者取平卧位，暴露胸部皮肤及四肢腕踝关节。
6.在相应的部位用酒精棉球擦拭皮肤，减少干扰。
7.连接肢体导联和胸导联，具体操作如下：
1）肢体导联：红色（RA）连接右上肢，黄色（LA）连
接左上肢，黑色（RL）连接右下肢，绿色（LL）连接左下肢。
2）胸导联：V1连接胸骨右缘第4肋间，V2连接胸骨左
缘第4肋间，V3连接V2和V4的中点，V4连接左锁骨中线
与第5肋间相交处，V5连接左腋前线同V4水平，V6连接左
腋中线同V4水平，V7连接腋后线同V4水平，V8连接肩胛
中线同V4水平，V9连接脊柱旁同V4水平，V3R连接V1和
V4R的中点，V4R连接右锁骨中线与第5肋间相交处，V5R
连接右腋前线同V4R水平。
8.待基线平稳后，按“START”开始记录。
9.记录完毕后，按“STOP”结束。
10.关闭电源，并在心电图纸上注明姓名、时间、导联等
信息。
11.清理废弃物，擦拭心电图机，归位并做好相关记录。
在进行心电图检查时，需要注意以下事项：操作者需洗手并戴上口罩，患者需配合检查，检查前需核对检查目的，检查后需及时清理废弃物和擦拭心电图机。
心电图操作规范
3.可协助临床诊断对房室肥大、心肌受 损、供血不足、心包疾病、药物影响 作用及电解质紊乱等做出正确的诊断。
3
一.心电图操作标准 二.心电图导联 三.心电图的测量 四.正常心电图
4
一. 心电图操作标准
㈠环境要求 ㈡受检者准备 ㈢皮肤处理 ㈣电极安置 ㈤描记心电图
心率=60秒÷平均P-P（R-R）间隔时间秒。 R-R为0.6sec，心率＝60÷0.6＝100次/min
26
（三）心电轴的检测
平均心电轴正 常为0～90° ＋90度～＋180 度为右偏， －30度～－90 度为左偏。
27
通常可根据肢体Ⅰ、 Ⅲ导 联 QRS 波 群 的 主 波 方 向 ， 以 估测心电轴的大致方位：
28
心电轴无偏移
若Ⅰ、Ⅲ导联QRS波的主波均为正向波，则 可推断为正常心电轴（0～90）；心电轴 无偏移。
29
心电轴右偏
若Ⅰ导联出现较深的负向波的负向波， 则属
心电轴左偏
31
四.正常心电图
（一）正常心电图综合波、间期和段的 图解
（二）正常窦性心律
按下交流电干扰键（HUM键）。
15
二.心电图导联
㈠肢体导联 ㈡胸前导联 ㈢右胸导联 ㈣左后胸导联
16
㈠肢体导联
红色连接右上肢， 黄色连接左上肢， 绿色连接左下肢， 白色连接胸前各部位， 黑色连接右下肢。
17
㈡胸前导联
V1在胸骨右缘第四肋间 V2在胸骨左缘第四肋间 V3在V2-V4联线的中点 V4在左锁骨中线与第五
5
㈠环境要求
1.保持室内温暖，不低于18℃，以免因寒冷 引起的肌电干扰。
心电图技术规范及操作规程
心电图技术规范及操作规程心电图技术规范及操作规程为了保证心电图检查的准确性和可靠性，以下是常规心电图技术规范及操作规程。
一、环境要求1.室内温度应保持在不低于18℃，以避免因寒冷引起的肌电干扰。
2.使用交流电源的心电图机必须接可靠的专用地线，接地电阻应低于0.5Ω。
3.放置心电图机的位置应使其电源线尽可能远离诊察床和导联电缆，床旁不要摆放其他电器具及穿行的电源线。
4.诊床的宽度不应窄于80cm，以避免肢体紧张引起的肌电干扰。
若诊床的一侧靠墙，则必须确定墙内无电线穿过。
二、准备工作1.对初次接受心电图检查者，必须事先作好解释工作，消除紧张心理。
2.在每次作常规心电图之前，受检者应经充分休息，解开上衣，在描记心电图时要放松肢体，保持平静呼吸。
3.开机前首先要检查心电图机的电源、线路有无漏电及短路现象，检查地线是否接通，检查心电图机面板上各控制钮是否在正常位置。
4.接通电源，打开心电图机开关。
5.检查心电图机阻尼、走纸速度、电压等参数是否在正常范围。
三、皮肤处理和电极安置1.如果放置电极部位的皮肤有污垢或毛发过多，则应预先清洁皮肤或剃毛。
2.应该用电膏涂擦放置电极处的皮肤，而不应该只把导电膏涂在电极上。
3.严格按照国际统一标准，准确安放常规12导联心电图电极：肢体导联电极安放位置：红色电极一右手，黄色电极一左手，黑色电极一右足。
胸壁六导联电极板安放位置：V1：在胸骨第四肋间隙，紧靠肋骨右缘处。
V2：在胸骨第四肋间隙，紧靠肋骨左缘处。
V3：在安置的V2与V4两个电极板间划一直线，在此线中心点处。
V4：在锁骨中线与第五肋间隙相交处。
V5：与V4电极板同一水平，与腋前线相交处。
V6：与V5电极板同一水平，与腋中线相交处。
4.必要时应加作其他胸壁导联，下垂者应托起乳房，将V3、V4、V5电极安放在乳房下缘胸壁上，而不应该安置在乳房上。
四、描记心电图1.心电图机的性能必须符合标准，单通道记录纸的可记录范围不窄于40mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012 年月心内一病区护理技术操作项目——
心电图机的操作技术
一、目的
了解患者的心肌电学变化，为临床诊断治疗提供客观依据。
二、注意事项
1检查前向患者说明检查的目的和方法。
2正确放置电极位置，避免电极导联线与电源线打结。
4必要时用记号笔表明胸前导联电极位置。
5遇有心律失常，选择II导联， V
导联或同步12导联做长条描记。
1
6对肢残患者，肥胖患者，小儿应特别表明导联位置。
三、常见并发症预防与处理规范
暂未查到
四、操作前准备
1、评估、观察要点
（1）评估患者：病情，精神状态，皮肤情况和配合程度。
（2）向患者解释描记心电图的目的、方法、注意事项及配合要点。
2、指导要点
告知患者描记心电图目的，配合事项，取得合作。
3、患者准备
了解描记心电图的目的、方法、注意事项及配合要点。
4、用物准备
（1）十二导联心电图机，导电糊或75%的酒精，毛刷，记号笔，记录笔，记录纸，纱布，必要时备配电盘，遮挡物，备皮包。
5、护士准备衣帽整洁，修剪指甲，去掉手表，规范洗手，戴口罩。
6、环境准备整洁、安静、舒适、安全。
五、操作步骤
1、七步洗手法规范洗手。
2、携用物至患者床旁，“您好，请问您是几床，叫什么名字？”“我是一床 XXX”“您好！ X老师，让我看一下您的腕带好吗？”“好的”（与心电图申请单同时核对）。
“ X老师，现在感觉怎么样了？”“有点心慌闷气”“哦，我看您精神不太好，呼吸急促，根据您的病情，现在遵医嘱给您描记心电图，就是将电极连接到您的四肢和前胸，通过心电图机来记录您的心电情况。
为医生及时提供您的病情变化情况，有利于您疾病的治疗。
操作中没有什么痛苦，请您配合我好吗？”“好的”“ X老师，您稍等。
”
3、观察病房周围情况：口述：“病房环境清洁，光线适宜，周围无电磁波干扰”。
观察评估病人：“患者神志清，精神欠佳。
X老师，请您去掉手表，脱去鞋袜，躺平。
您前胸做过手术吗？”“没有”“来，我看一下”（掀开被子，解开衣扣，口述：注意保暖，保护病人隐私）。
口述：“患者局部皮肤粘膜完整。
”
4、将心电图机，接通电源，打开开关，校对标准电压与走纸速度，（心电图机默认走纸速度25mm/sec振幅1mv）再次检查电图机。
口述：电图机性能良好，关闭开关。
5、“x老师，您这样平躺可以吗？”“可以”“X老师，您不要紧张”暴露患者前胸,去除手表等异电介质。
口述：胸毛过多者予以剃除。
6、口述：用导电糊或75%酒精清洁左、右两侧腕上3厘米处，左、右两侧踝上7厘米处及左前胸（右侧胸骨第四肋间，左侧胸骨第四，五肋间至腋前线），待干。
（冬季时应向患者口述，导电糊或75%酒精有点凉，请您放松，不要紧张。
）口述：清洁皮肤可去除死皮、汗液及油脂，以便更清晰的显示波形（边做边说），
7、连接导联线：
肢体导联：右上肢（红色）左上肢（黄色）
右下肢（黑色）左下肢（绿色）
胸导联：V
1
胸骨右缘第四肋间（红）
V
2
胸骨左缘第四肋间（黄）
V
3：V
2
—V
4
连线中点（绿）
V
4
:左锁骨中线第五肋间（黑）
V
5
左腋前线同V4水平（棕）
V 6左腋中线同V4水平（紫）
注：V 1 ，V 2导联在男性患者时，与乳头相平。
8 检查导联位置无误，启动滤波键。
9指导患者平静呼吸，制动，再次确认导联无误。
录图 按定标，走纸。
记录患者的名字。
10撤去导联线，擦净患者皮肤。
11整理床单位。
“x 老师，您这样躺舒服吗？”“舒服”“好的， X 老师，现在心电图已经给您描记好了 ， 请您不要紧张，医生会很快把报告给您。
”“好的”“谢谢您的配合，您好好休息”。
12推车回去，整理用物，规范洗手，做好记录。
六、质量标准
1、操作熟练，方法正确。
2、以患者为中心，与患者交流时语言简练、表述清楚。
3、用过的各种物品（包括导联线、电源线等），按规定处理。
七、操作流程
八、操作评分标准。
