电力系统分析基础第二章
电力系统分析教案
第一章：电力系统基本概念1.1 电力系统简介电力系统的定义电力系统的基本组成部分电力系统的主要设备及其功能1.2 电力系统的分类交变电力系统与直流电力系统同步电力系统与异步电力系统高压电力系统与低压电力系统1.3 电力系统的运行方式电力系统的正常运行方式电力系统的不正常运行方式电力系统的稳定性和可靠性第二章：电力系统参数与电路模型2.1 电力系统参数电压、电流、功率和能量阻抗、电抗和容抗电力系统的等效电路2.2 电力系统的电路模型单相电路模型三相电路模型2.3 电力系统的相量图相量图的表示方法相量图的应用相量图的绘制与分析第三章：电力系统的稳定性与控制3.1 电力系统的稳定性电力系统稳定性的定义电力系统稳定性的判据电力系统稳定性的分析方法3.2 电力系统的控制电力系统控制的目标电力系统控制的方法电力系统控制的设备及其作用3.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第四章：电力系统的优化与经济运行4.1 电力系统的优化电力系统优化的定义与目标电力系统优化的方法与算法电力系统优化的应用领域4.2 电力系统的经济运行电力系统经济运行的定义与目标电力系统经济运行的优化方法与算法电力系统经济运行的应用领域4.3 电力系统的节能与环保电力系统的节能措施与效果电力系统的环保措施与要求电力系统的可持续发展第五章：电力系统的负荷与短路分析5.1 电力系统的负荷电力系统负荷的分类与特性电力系统负荷的预测与计算电力系统负荷的分配与控制5.2 电力系统的短路分析短路故障的类型与特点短路分析的方法与步骤短路电流的计算与分析5.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第六章：电力系统的传输与分配6.1 电力系统的传输输电线路的类型与特性输电线路的传输能力与损耗输电线路的优化设计与运行6.2 电力系统的分配配电线路的类型与特性配电线路的分配原则与方法配电线路的优化运行与维护6.3 电力系统的电压与无功控制电压控制的重要性与方法无功功率的概念与作用无功补偿设备的类型与配置第七章：电力系统的可靠性评估7.1 电力系统可靠性的指标与计算电力系统可靠性的基本指标电力系统可靠性的统计计算方法电力系统可靠性的评估模型7.2 电力系统的可靠性分析电力系统故障的类型与影响电力系统故障的传播与影响分析电力系统可靠性的优化提高措施7.3 电力系统的可靠性管理电力系统可靠性管理的重要性电力系统可靠性管理的方法与流程电力系统可靠性数据的收集与分析第八章：电力市场的运行与管理8.1 电力市场的概念与结构电力市场的定义与特点电力市场的结构与参与者电力市场的运作机制8.2 电力市场的运行与监管电力市场的运行规则与流程电力市场的监管机构与法规电力市场的竞争与公平性8.3 电力市场的交易与合同电力市场的交易类型与方式电力市场的合同管理与风险控制电力市场的信息技术支持第九章：电力系统的未来发展趋势9.1 电力系统的绿色与可持续发展清洁能源的发展与利用电力系统的绿色转型与减排电力系统的可持续发展战略9.2 电力系统的智能化与自动化智能电网的概念与架构电力系统的自动化控制技术电力系统的信息化与数字化转型9.3 电力系统的新技术与创新新能源技术的发展与应用电力系统的储能技术与需求响应电力系统的微电网与分布式能源第十章：电力系统的案例分析与实践10.1 电力系统的案例分析电力系统故障案例的分析与启示电力系统优化运行案例的分析与借鉴电力市场改革案例的分析与评价10.2 电力系统的实践操作电力系统的模拟与仿真电力系统的实验与测试电力系统的现场实习与操作培训10.3 电力系统的项目管理电力项目的基本流程与管理原则电力项目的风险评估与控制电力项目的质量管理与进度控制重点和难点解析一、电力系统的基本概念和分类：理解电力系统的定义、组成部分以及不同分类方式是理解后续内容的基础。
第二章电力系统分析 等值电路
三相三线制的导线，可三角排列，也可水平排列；
多回路导线同杆架设时，可三角、水平混合排列，也可全 部垂直排列；
电压不同的线路同杆架设时，电压较高的线路应架设在上
面，电压较低的线路应架设在下面； 架空导线和其他线路交叉跨越时，电力线路应在上面，通 讯线路应在下面。
杆塔：用来支撑导线和避雷线，并使导线与导线、导线与大 地之间保持一定的安全距离。 杆塔的分类 按材料分：有木杆、钢筋混凝土杆（水泥杆）和铁塔。 按用途分：有直线杆塔（中间杆塔）、转角杆塔、耐张杆 塔（承力杆塔）、终端杆塔、换位杆塔和跨越杆塔等。 横担：电杆上用来安装绝缘子。常用的有木横担、铁横担
1 x 1 x x x U chx Z I shx (e e )U 2 (e e ) Z C I 2 2 C 2 2 2 （2-24）
1 1 x )e x I (U 2 Z C I 2 )e (U 2 Z C I 2 2 2
2.1.2 输电线路的参数计算
1．架空线路的参数计算 电阻：反映有功功率损耗
S 导线的交流电阻比直流电阻增大0.2%～1%，主要是因为：
导线单位长度直流电阻为： r1
应考虑集肤效应和邻近效应的影响； 导线为多股绞线，每股导线的实际长度比线路长度大(2%);
导线的额定截面（即标称截面）一般略大于实际截面。
2．电缆线路
电缆的结构：包括导体、绝缘层和保护包皮三部分。 导体：由多股铜绞线或铝绞线制成。 分为单芯、三芯和四芯等 种类。单芯电缆的导体截面是
圆形的；三芯或四芯电缆的导
体截面除圆形外，更多是采用 扇形，如图2-3所示。
图2-3 扇形三芯电缆
1—导体 2—纸绝缘 3—铅包皮 4—麻衬 5—钢带铠甲 6—麻被

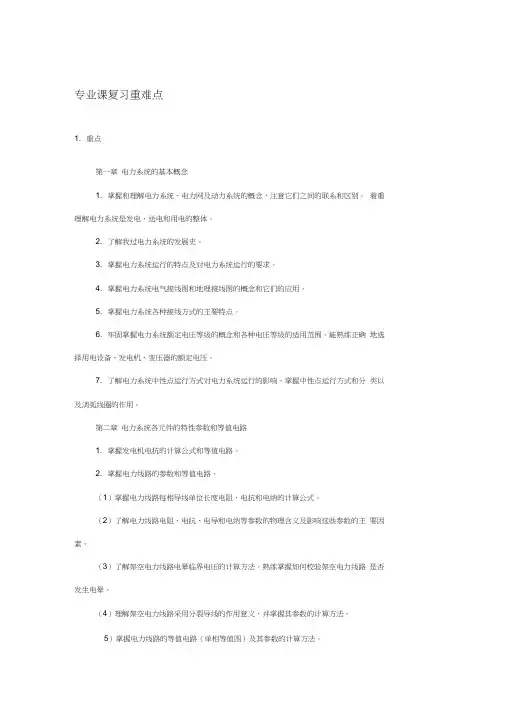

811电力系统分析基础重点难点
专业课复习重难点1. 重点第一章电力系统的基本概念1. 掌握和理解电力系统、电力网及动力系统的概念，注意它们之间的联系和区别。
着重理解电力系统是发电、送电和用电的整体。
2. 了解我过电力系统的发展史。
3. 掌握电力系统运行的特点及对电力系统运行的要求。
4. 掌握电力系统电气接线图和地理接线图的概念和它们的应用。
5. 掌握电力系统各种接线方式的主要特点。
6. 牢固掌握电力系统额定电压等级的概念和各种电压等级的适用范围。
能熟练正确地选择用电设备、发电机、变压器的额定电压。
7. 了解电力系统中性点运行方式对电力系统运行的影响，掌握中性点运行方式和分类以及消弧线圈的作用。
第二章电力系统各元件的特性参数和等值电路1. 掌握发电机电抗的计算公式和等值电路。
2. 掌握电力线路的参数和等值电路。
（1）掌握电力线路每相导线单位长度电阻、电抗和电纳的计算公式。
（2）了解电力线路电阻、电抗、电导和电纳等参数的物理含义及影响这些参数的主要因素。
（3）了解架空电力线路电晕临界电压的计算方法。
熟练掌握如何校验架空电力线路是否发生电晕。
（4）理解架空电力线路采用分裂导线的作用意义，并掌握其参数的计算方法。
5）掌握电力线路的等值电路（单相等值图）及其参数的计算方法。
6)了解电力线路长度对其等值电路参数的影响，并能在实际问题中正确处理。
3. 掌握变压器的参数和等值电路(1)熟练掌握双绕组变压器的电阻、电抗、电导、电纳的计算公式。
(2)熟练利用变压器的短路试验数据和空载试验数据计算各种类型变压器r形等值电路参数的方法。
4. 掌握电力网的等值电路(1)充分理解多电压等级网络进行参数和变量归算的意义。
熟练掌握多电压等级网络参数和变量归算的方法。
(2)充分理解表么制在电力系统分析和计算中的意义。
熟练掌握表么值的定义和数学表达式，各量表么值求法以及在多电压等级网络中表么值归算的两种方法。
熟练掌握表么值和有名值相互转换的方法。
第三章简单电力系统潮流计算1. 熟练掌握电力线路和变压器中功率损耗和电压降落的公式，正确计算等值电路图中的功率分布。
电力系统分析基础2试题答案(全)
电力系统分析基础2试题答案(全)自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（1）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（1）。
A、一级负荷；3、对于供电可靠性，下述说法中正确的是（4）。
D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（2）。
电压，频率B、电压偏移、频率偏移、电压畸变率；5、用于电能远距离输送的线路称为（3）。
C、输电线路；6、关于变压器，下述说法中错误的是（2）B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；7、衡量电力系统运行经济性的主要指标是（1）。
A、燃料消耗率、厂用电率、网损率；8、关于联合电力系统，下述说法中错误的是（4）。
A、联合电力系统可以更好地合理利用能源；B、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C、联合电力系统可以提高供电可靠性和电能质量；D、联合电力系统不利于装设效率较高的大容量机组。
9、我国目前电力系统的最高电压等级是（4）。
D、交流1000kv，直流800kv。
10、用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为（4）。
A、220kv、110kv；B、220kv、115kv；C、242Kv、121Kv；D、220kv、121kv。
11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（2）。
B、双电源供电方式；12、关于单电源环形供电网络，下述说法中正确的是（3）。
C、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况；13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（4）。
《电力系统分析》第2章习题答案
第二章 思考题及习题答案2-1 架空线路的参数有哪些？这几个参数分别由什么物理原因而产生？答：架空线路的参数有电阻、电抗、电导和电纳。
电阻反映线路通过电流时产生的有功功率损失效应；电抗反映载流导线周围产生的磁场效应；电导反映电晕现象产生的有功功率损失效应；电纳反映载流导线周围产生的电场效应。
2-2 分裂导线的作用是什么？如何计算分裂导线的等值半径？答：分裂导线可使每相导线的等效半径增大，并使导线周围的电磁场发生很大变化，因此可减小电晕损耗和线路电抗。
分裂半径计算公式为ni ni eq d r r 12=∏=2-3 电力线路一般以什么样的等值电路来表示？答：短线路一般采用一字型等值电路，中等长度线路采用π型等值电路，长线路采用修正值表示的简化π型等值电路。
2-4 双绕组和三绕组变压器一般以什么样的等值电路表示？变压器的导纳支路与电力线路的导纳支路有何不同？答：双绕组和三绕组变压器通常采用Γ型等值电路，即将励磁支路前移到电源侧。
变压器的导纳支路为感性，电力线路的导纳支路为容性。
2-5 发电机的等值电路有几种形式？它们等效吗？答：发电机的等值电路有两种表示形式，一种是用电压源表示，另一种是以电流源表示，这两种等值电路是等效的。
2-6 电力系统负荷有几种表示方式？答：电力系统负荷可用恒定的复功率表示，有时也可用阻抗或导纳表示。
2-7 多级电压电网的等值网络是如何建立的？参数折算时变压器变比如何确定？答：在制定多电压等级电力网的等值电路时，必须将不同电压级的元件参数归算到同一电压级。
采用有名制时，先确定基本级，再将不同电压级的元件参数的有名值归算到基本级。
采用标幺制时，元件标幺值的计算有精确计算和近似计算两种方法。
精确计算时，归算中各变压器的变比取变压器的实际额定变比；近似计算时，取变压器两侧平均额定电压之比。
2-8 有一条110kV 的双回架空线路，长度为100km ，导线型号为LGJ-150，计算外径为16.72mm ，水平等距离排列，线间距离为4m ，试计算线路参数并作出其π型等效电路。
电力系统分析第二章-新
•★ 一般情况下，功率分点总是该网络的最低电压点； •★ 当有功分点和无功分点不一致时，常常在无功分点解开网络 。
•2.3 电力网络的潮流分布计算
• 3）网络的分解和潮流计算• ：设节点3为无功功率分点，则
•设全网都为额定电压UN，从无功分点3开始，以
为
•推算始端，分别向1和1′方向推算：一去过程计算功率分布；
•阻抗Z12中功率损耗 •节点1的电压 •导纳支路Y10功率损耗：
•结果：电源处母线电压为 •输入功率为
•2.3 电力网络的潮流分布计算
•3、已知不同节点的电压和功率时，循环往返推算潮流分布：
•1）若已知
，记为
•，假设节点4电压为 ；
•2）根据
，按照将电压和功率由已知节点向未知节点
• 逐段交替递推的方法，可得
•2.3 电力网络的潮流分布计算
•
•第二步：用回路电流法求解等值简单环网
•循环功率SC
同理
•与回路电压为0 的环网相比,不同 在于循环功率SC •的出现。
•2.3 电力网络的潮流分布计算
•3、闭式网络的分解及潮流分布计算（以简单单一环网为例）： • 1）基本思路
• a. 求得网络功率分布后，确定其功率分点以及流向功率分点的
•
的比值，常以百分数表示：
• 线损率或网损率：
ቤተ መጻሕፍቲ ባይዱ
•
线路上损耗的电能与线路始端输入的电能的比值。
•二、变压器中电能损耗：
• 包括电阻中的铜耗和电导中铁耗两部分。
•2.3 电力网络的潮流分布计算
•一、简单开式网络潮流分布计算:
•1、基本步骤： •① 由已知电气接线 • 图作出等值电路； •② 简化等值电路； •③ 用逐段推算法从 • 一端向另一端逐 • 个元件地确定电 • 压和功率传输。
电力系统分析基础讲义1-3章
特色：不同地区的能源结构具有一定的差异导致其对应的电力系统具有很强的地 区性特点。
易错点：选项 D 尤其需要注意。 【例题 3】电力系统部分接线如图 1-1 所示，各电压等级的额定电压和功率 输送方向已标明在图中，试求： （1）发电机及各变压器高、低压绕组的额定电压； （2）各变压器的额定变比； （3）当变压器 T-1 工作在+5%抽头，T-2，T-4 工作于主抽头，T-3 工作于-2.5% 抽头时，各变压器的实际变比是多少？
2.1 本章知识点串讲 【知识点 1】发电机运行极限图及各种约束
【知识点 2】变压器的电阻，电抗，电导和电纳参数及数学模型
【知识点 3】架空线路的组成及整循环换位的目的 架空线路有导线、避雷线、杆塔、绝缘子和金具等组成。 换位的目的：减少三相参数的不平衡 扩径导线：人为地扩大导线直径，但又不增大载流部分截面积的导线。减少 电晕，增大截面积；E 正比于 1/R，场强与半径成反比。 分裂导线：又称复导线，就是将每相导线分成若干根，相互间保持一定距离。 减少电晕和线路电抗，但是也使得线路电容增大。 绝缘子片数与电压等级有关，规程规定如下： 35KV 线路 60KV 线路 110KV 线路 220KV 线路 330KV 线路 500KV 线路
第二章电力系统各元件的特性和数学模型
本章节包括 7 个知识点，包括发电机运行极限图及各种约束，变压器的电阻， 电抗，电导和电纳参数及数学模型，架空线路的组成及整循环换位的目的，电力 线路的电阻、电抗、电导、电纳的求解公式及意义，波阻抗和自然功率的意义， 有功功率日负荷曲线和年负荷曲线的作用，标幺值的归算及等值变压器模型，其 中必须掌握的知识点是 4 个，包括发电机运行极限图及各种约束，电力线路和变 压器的电阻、电抗、电导和电纳参数及数学模型、求解公式和物理意义，标幺值 的归算及等值变压器模型。
电力系统分析第二章习题
习题2－1 正三角形排列的架空输电线，若无架空地线。
设对于三相平衡正序电流，输电线每相等值电抗为1x ，试定性比较：（1）对于三相平衡负序电流，输电线的每相等值电抗比1x 大还是小？（2）三根输电线通入三个完全相同的电流，以大地为地线，此时的输电线每相等值电抗比1x 大还是小？（3）若有架空地线，则此时对于三相平衡正序电流，输电线的每相等值电抗比1x 大还是小？（4）三根输电线通入三个完全相同的电流，在有架空地线与无架空地线（以大地为地线）两种情况下，哪一种情况的输电线每相等值电抗大？简要说明理由。
2－2 双回110kV 架空线路、水平排列，线路长100km 。
导线型号为LGJ-150，线间距离为4m 。
（1）计算每公里线路的阻抗及电纳； （2）画出线路全长的等值电路并标上参数；（3）线路对地所产生的容性无功功率是多少（按额定电压计算）？2－3 某架空输电线，额定电压是220kV ，长为180km ，导线为LGJ-400，水平排列，线间距离为7m ，导线完全换位。
求该线路的参数R 、X 及B ，并作出等值电路图。
若以100MV A 、 220kV 为基准，求R 、X 、B 的标么值。
2－4 某6kV 电缆输电线路，长4km ，每公里长电缆的电路参数为 2.1r =Ω，0.1x =Ω，616010b −−=×Ω，计算此线路的参数。
若电缆输送电流为80A ，（1）计算线路电容的充电功率（按额定电压计算）与输送容量之比； （2）计算电抗与电阻之比， （3）画出等值电路。
2－5 一回500kV 架空输电线，长500km ，每相由三根各相距40cm 的LGJJ －400导线组成，三相导线水平排列（如图），相互间距12m ，按下列三种要求计算此架空线的电路参数，并画出相应的等值电路。
（1）不考虑分布参数特性； （2）近似考虑分布参数特性； （3）精确考虑分布参数特性。
题图2－52－6 某变压器额定容量为31.5MV A ，变比为110/38.5kV ，200kW S P Δ=，%10.5%S U =，86kW O P Δ=，% 2.7%O I =，试求变压器参数并画出等值电路。
电力系统分析基础课程PPT(25张)
第三章：电力系统的潮流计算
17
6（3-2-17）：图示110kV网络，线路1和2的阻抗为Z1 ＝10+j40Ω，Z2＝24+j12Ω，欲使潮流按最小有功功 率损耗的经济分配，线路中接入附加串连加压器，
试计算此附加串联变压器的容量及所需要的附加电 势的大小。
掌握：自然功率分布；
经济功率分布；
1
循环功率；
循环功率与电势的关系。
2 P=10000kW cosφ=1.0
第三章：电力系统的潮流计算
18
7（3-2-18）：由发电厂A供电的220kV环形网络，线
路参数负荷的兆伏安数和自然功率分布如图所示，试
计算（1）该环网的经济功率分布 （2）实现经济功率分布后，每年节约的电能（计算 电能损耗时取其平均的小时，cosφ=0.9，可查得
L1
K1
L2
补充习题
第三章简单电力系统的潮流计算
8
1:UN＝110kV，Ud＝118kV，求潮流分布。
d
c
b
a
R1=6.8Ω
R2=6.3Ω
R3=13.8Ω
X1=16.36 Ω
X2=12.48 Ω
X3=13.2 Ω
B1=1.13*10-4S B2=0.82*10-4S
B3=0.77*10-4S
Sc=20.3+j15.8MVA Sb=8.6+j7.5MVA Sa=12.2+j8.8MVA
电气工程学院
School of Electrical Engineering
2005年9月29日
电力系统分析基础习题课
North China Electric Power University
电力系统分析-孙丽华主编-第二章电力系统各元件参数和等效电路
3. 长线路的等值电路 指电压为330kV及以上、长度大于300km的架空线路。 ——应考虑分布参数特性。
图2-9 长线路的均匀分布参数等值电路
单位长度的阻抗和导纳分别为 z1r1 jx1，y1g1 jb1
长线路的基本方程（略去推导）为
cosh x
U
I
sinh
Zc
10
3
U
2 N
思考：变压器的空载试验
如何测试？
电纳BT：变压器的励磁功率 Q0 与电纳相对应，即
电抗XT：变压器的短路电压百分数为
Uk %
3IN ZT 100 UN
3IN XT 100 SN XT 100
UN
U
2 N
所以
XT
UN2Uk % 100SN
说明：UN 、SN的单 位分别为kV和MVA。
电导GT：变压器电导对应的是变压器的铁耗，它近
似等于变压器的空载损耗 P0，于是
GT
P0
2. 中等长度线路的等值电路 指电压为110～220kV、长度在100～300km的架空
线路。 ——采用π型（或T型）等值电路。
Z R jX Y G jB
图2-8 中等长度线路的等值电路
a）π型 b）T型
注意：这两种等值电路都只是电力线路的一种近似等值电路，相互之 间并不等值，因此两者之间不能用 Y 变换公式进行等效变换。
LGJ-400/50型导线，直径27.63mm铝线部分截面
积399.73mm2 ；使用由13片绝缘子组成的绝缘子
串，长2.6m，悬挂在横担端部。试求该线路单位
长度的电阻，电抗和电纳。
计算时取
1.线路电阻
导线额定 面积
华电《电力系统分析基础》 PPT
SCADA－数据采集与监视控制系统 （Supervisory Control And Data Acquisition ）
电气设备在线监测与故障诊断（计划检修→状态检修） 负荷分级（一级、二级、三级），故障时，按负荷等级
限电。
➢负荷（一级 二级 三级）
一级负荷：对这一级负荷中断供电，将造成人 身事故，经济严重损失，人民生活发生混乱。
一、电力系统的形成与发展 二、电力系统的基本概念 三、电力系统的基本参量和接线图
电的产生
1831年 法拉第发现 电磁感应定律
交流发电机 直流发电机 直流电动机
= 直流发电机
100~400V
电弧灯
M 直流电动机
特点：输电电压低，输送距离短，输送功率小。
高压输电
1882年，法国人M ·德波列茨将位于弥斯巴赫煤矿的蒸汽 机发出的电能输送到 57km外的慕巴黑，并用以驱动水泵。
二级负荷：对这一级负荷中断供电，将造成大 量减产，人民生活受影响。
三级负荷：所有不属于一、二级的负荷。
2.保证良好的电能质量
衡量电能质量的基本指标：
电压质量 35kV及以上：±5% 10kV及以上：±7% 频率质量 ±0.2 ~ 0.5Hz
主要指标：
电压偏差、频率偏差、谐波畸变率、三相不平衡度、 电压波动和闪变。
电气接线图：主要显示系统中某发电厂（变电所） 内的发电机、变压器、母线、断路器、电力线路等主 微观
要电机、电器、线路之间的电气接线。
1.2 电力系统运行的特点和要求
1. 可以很方便地转换成其他形式的能，如光能、热 能、机械能、化学能等。
2. 便于生产、输送、分配、使用，易于控制。
3. 可以方便地将自然界的一次能源转化为电能，如 煤、石油、天然气、水能、核能、风能和太阳能 等。
电力系统分析课后习题答案
电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。
电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。
1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。
电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。
电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。
另外，环境保护问题日益受到人们的关注。
火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。
电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。
（2）电能不能大量储存。
（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。
1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。
因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。
但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。
电力系统分析第二章
电力系统分析第二章（电网的正序参数和等值电路）总结电力系统正常运行时，系统的三相结构和三相负荷完全对称，系统各处电流和电压都对称，并且只含正序分量的正弦量。
系统不对称运行或发生不对称故障时，电压和电流除包含正序分量外，还可能出现负序和零序分量。
静止元件的负序分量参数和等值电路与正序分量完全相同 取负荷滞后功率因数运行时，所吸收的无功功率为正，感性无功 负荷超前功率因数运行时，所吸收的无功功率为负，容性无功 发电机滞后功率因数运行时，所发出的无功功率为正，感性无功 发电机超前功率因数运行时，所发出的无功功率为负，容性无功第一节：电力线路的数学模型一．电力线路的物理现象及电气参数用电阻R 来反映电力线路的发热效应，用电抗X 反映线路的磁场效应，用电纳B 来反映线路的电场效应，用电导G 来反映线路的电晕现象和泄漏现象。
（1）线路的电阻：考虑温度的影响则：（2）线路的电抗：.各相导线有自感，导线之间有互感。
用一相等值电路分析.三相导线间距离不等时，各相电感互不相等。
为使线路阻抗对称，每隔一段距离将三相导线进行换位最常用的电抗计算公式进一步可得到 ()()QP sin cos S U I 3θθU I 3I U3S i u *j j ~+=+=∠=-∠==ϕϕϕ [])20(120-+=t r r t αSr ρ=141105.0lg6.42-⨯⎪⎭⎫ ⎝⎛+=r m r D f x μπ）导线单位长度的电抗（km x /1Ω-）或导线的半径（cm mm r - 1=-r r μμ数，对铜、铝，导线材料的相对导磁系）交流电频率（Hz f -还可以进一步改写为：在近似计算中，可以取架空线路的电抗为0.40Ω/km分裂导线线路的电抗:分裂导线的采用改变了导线周围的磁场分布，等效地增加了导线半径，减小了导线表面的电场强度，避免正常运行时发生电晕。
同时也减少了导线电抗(三)线路的电纳：在电力系统稳态分析中，将用一相等值电容来反映导线上的电荷与本相导线上的电压以及另外两相导线上的电压对他的影响线路电容： 线路电纳： 架空线路的电纳变化不大，一般为2.85×10-6S/km分裂导线线路的电纳：（四）线路的电导：对于110V 以下的架空线路，与电压有关的有功功率损耗主要是由绝缘子泄漏电流引起的。
电力系统分析第二章
据。
《电力系统分析》
2013年7月26日星期五
主要内容 1 电力线路和变压器运行状况的计算和分析 2 简单电力网的潮流分析 3 复杂电力网络的潮流计算 4 电力网络潮流的调整控制
《电力系统分析》
2013年7月26日星期五
第一节
电力线路和变压器运行状况的计算和分析
(I a I 23 ) I 2
(I b I 23 ) I 3
《电力系统分析》
2013年7月26日星期五
现已知 U1 , U 2 , I 2 , I 3
可解得
( Z 23 Z34 ) 2 Z34 3 du I I Ia Z12 Z 23 Z34
末 N
末
N
《电力系统分析》
2013年7月26日星期五
二. 运算负荷与运算功率 1. 变电所的运算负荷
L
Z
1 T
U1 1
2
简化等值 电路
L
S P2
S1
Z
S0
T
2
U2
S2
S1
《电力系统分析》
2013年7月26日星期五
变电所等值负荷: 变电所运算负荷:
其中
S1 S2 ST
B
T
SD
D
jBL/2 《电力系统分析》
jBL/2 S 0
2013年7月26日星期五
开式网络电压、功率的关系:
非线性迭代解
(1) 已知同一点的电压、功率: 递推计算
已知始端电压和功率 U A S A
已知末端电压和功率 U D S D
《电力系统分析》
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多股线绞合—J
加强型：LGJJ 铝/钢 比4.3—4.4
轻 型：LGJQ 铝/钢 比8.0—8.1 LGJ-400/50—数字表示截面积
结构
扩径导线—K
扩大直径，不增加截面积LGJK相当于LGJQ-400 和普通钢芯相区别，支撑层6股
300
分裂导线——每相分成若干根，相互之间保持一 定距离400-500mm,防电晕，减小了电抗，电容增大
k N
2 N
UN（KV）、SN（MVA）
第四节 电力变压器的参数与等值电路
4、开路试验求GT、BT
条件：一侧开路，另一侧加额定电压
空载损耗：
P0 G 1000U
T
2 N
(S )
空载电流百分比 I0%
有功分量Ig 无功分量Ib
UN I 0 Ib BT 3
%S I B 100 U
第二节 电力线路的结构
第二节 电力线路的结构
第二节 电力线路的结构
第二节 电力线路的结构
第二节 电力线路的结构
第二节 电力线路的结构
A B
C
第二节 电力线路的结构
第二节 电力线路的结构
三.绝缘子和金具
要求：足够的电气与机械强度、抗腐蚀 材料：瓷质与玻璃质元件
绝缘子
类型：针式（35KV以下），悬式（ 35KV以上）
第三节 电力线路的参数与等值电路
4、电导
物理意义 绝缘子表面泄露——很小，忽略
空气电离——电晕损耗，临界电压Ucr， 好天不产生，坏天可有
110KV—9.6mm 规定最小直径 220KV—21.28mm 330KV—32.2mm 分裂导线
实测损耗，计算电导，一般忽略
g
1
Pg
U
2
10
3
第二节 电力线路的结构
架空线：导线、避雷器、杆塔、绝缘子、金具
电力线路
一.导线
腐蚀能力强 铝—L—常用，机械强度不够，钢芯铝线 材料 钢—G—导电性差，做避雷线 铜—T—最好，但贵 铝合金—HL
第二节 电力线路的结构
排列：1、6、12、18 普通型：LGJ 铝/钢 比5.6—6.0
第四节 电力变压器的参数与等值电路
一、双绕组变压器 I1n1=I2n2 u2 I2=k I1
I1
1、理想变压器 u1
n1:n2
I2
u1/n1=u2/n2 u2= u1/k k=n1/n2
特征：无铜损、铁损、漏抗、激磁电流
RT
2、实际变压器
jXT
通过短路和开路试验求
-jBT
GT
RT、XT、BT、 GT
ρ电阻率
S 截面积 mm2
一般是查表 rt=r20(1+α(t-20)) 钢线电阻：导磁集肤、磁滞效应交流电阻> 和电流有关查手册 直流电阻，
第三节 电力线路的参数与等值电路
2、电抗
物理意义：导线通交流电，产生磁场自感、互感
外电抗
内电抗
几何均距Dm 3 DabDbcDca
正三角布置Dm=D；水平布置Dm=1.26D
等效半径r' 0.779r
对数关系：导线截面和布置无显著影响，一般0.4 Ω/km
分裂导线：改变磁场，增大了半径，减少了电抗
第三节 电力线路的参数与等值电路
3、电纳
物理意义：导线通交流电，产生电场容感
对数关系：变化不大，一般 2.85Х10-6 S /km
Dm与r的意义与电抗表达式一致 分裂导线：增大了等效半径，电纳增大，用req替代r计算
第二节 电力线路的结构
二.杆塔
木塔——已不用 钢筋混凝土塔—单杆、型杆
结构
铁塔—用于跨越，超高压输电、耐张、转角、 独根钢管—城市供电
换位。
直线杆塔—线路走向直线处，只承受导线自重 耐张杆塔—承受对导线的拉紧力
作用分
转向杆塔—用于线路转弯处 换位杆塔—减少三相参数的不平衡 终端杆塔—只承受一侧的耐张力，导线首末端 跨越杆塔—跨越宽度大时，塔高：100—200米
S / km
电缆参数计算复杂，查手册
第三节 电力线路的参数与等值电路
二、电力线路的等值电路
一般线路的等值电路（正常运行时忽略g）
r1 jx1 jb1 g1 jb1
r1 jx1 g1 jb1
r1 jx1 g1 jb1
r1 jx1 g1
1、短线路（一字型等值电路）
条件：L<100km的架空线,忽略g，b 线路电压不 高
第三节 电力线路的参数与等值电路
2、中等长度线路（π型和T型等值电路）
Z
Z/2
Z/2
Y/2
Y/2
Y
条件：100-300km的架空线或<100km的电缆线，近似等值， 三角变换 3、长线路（分布参数—双曲函数） 书上例题 P68
不能用星—
第四节 电力变压器的参数与等值电路
第四节 电力变压器的参数与等值电路
R T Pk
U 1000S
N
2
2 N
( )
第四节 电力变压器的参数与等值电路
短路电压百分比
u %
k T
3 IN ZT
N k
U u % U u % U Z 100 S 100 3 I
N k N N k N T T T N
100%
2 N
u % U u % U X R X 100 S 100 3 I
片树：35KV，110KV，220KV，330KV，500KV
3 7 13 19 24
作用：连接导线和绝缘子
线夹：悬重、耐张
金具
导线接续：接续、联结 保护金具：护线条、预绞线、防震锤、阻尼线 绝缘保护：悬重锤
第三节 电力线路的参数与等值电路
一.单位长度电力线路的参数
1、电阻
r1=ρ/ s
单位：Ω•mm2/km 铜：18.8 与温度有关 铝: 31.3
0 T
I% I I % 100 I 100 I I I
0 0 0 N N
b
N 2 N
第四节 电力变压器的参数与等值电路
二、三绕组变压器 参数的求法与双绕组相同
RT1
jXT1
注 意
三绕组容量比不同 各绕组排列不同 导纳的求法与双绕组相同
-jBT
GT
短路试验求RT、XT 条件：令一个绕组开路，一个绕组短路，而在余下的一个绕组施加电压，依 此得的数据（两两短路试验）
第四节 电力变压器的参数与等值电路
3、短路试验求RT、XT 条件：一侧短路，另一侧加电压使短路绕组电流达到额定值
短路损耗：
SN R S R P 3I R 3 3U U N
2 2 k N T T N 2 N
2
T
UN RT Pk 2 S
N
2
( )
注意单位：UN（V）、SN（VA）、Pk（W） 如 UN（KV）、SN（MVA）、Pk（KW）时
