直流发电机实验报告
直流发电机实训报告
一、实验目的1. 掌握直流发电机的工作原理和结构；2. 熟悉直流发电机的运行特性及其影响因素；3. 学习使用实验仪器和方法对直流发电机进行测试；4. 培养动手能力和团队协作精神。
二、实验原理直流发电机是将机械能转换为电能的装置，其工作原理是电磁感应。
当直流发电机的转子旋转时，磁通量在定子绕组中产生电动势，通过负载电路产生电流。
直流发电机的运行特性包括空载特性、外特性和调节特性。
三、实验仪器与设备1. 直流发电机；2. 交流稳压电源；3. 电流表；4. 电压表；5. 阻抗箱；6. 电容箱；7. 电位器；8. 滑动变阻器；9. 实验台；10. 计算器。
四、实验步骤1. 连接实验电路：按照实验电路图连接直流发电机、交流稳压电源、电流表、电压表、阻抗箱、电容箱、电位器和滑动变阻器等设备。
2. 测量空载特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）调节直流发电机的励磁电流，记录不同励磁电流下的空载电压U0；（3）将测量结果绘制成空载特性曲线。
3. 测量外特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）逐渐减小直流发电机的励磁电流，记录不同励磁电流下的输出电压Uf和负载电流IL；（3）将测量结果绘制成外特性曲线。
4. 测量调节特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）调节直流发电机的励磁电流，记录不同励磁电流下的输出电压Uf和负载电流IL；（3）将测量结果绘制成调节特性曲线。
5. 分析实验数据，得出结论。
五、实验结果与分析1. 空载特性曲线：在励磁电流一定的情况下，空载电压U0随着负载电流IL的增加而减小。
这是因为负载电流IL的增加导致磁通量减小，从而使得空载电压U0降低。
2. 外特性曲线：在外特性曲线上，负载电流IL随着励磁电流If的增加而增大。
这是因为励磁电流If的增加使得磁通量增大，从而使得负载电流IL增大。
3. 调节特性曲线：在调节特性曲线上，负载电流IL随着励磁电流If的增加而增大。
他励直流发电机实训报告
一、实验目的1. 理解他励直流发电机的工作原理和基本结构。
2. 掌握他励直流发电机的空载特性和负载特性测试方法。
3. 分析他励直流发电机的励磁方式对电机性能的影响。
4. 通过实验验证理论知识，提高动手操作能力和分析问题能力。
二、实验原理他励直流发电机是一种将机械能转化为电能的旋转电机。
它主要由电枢、磁极、励磁绕组、电刷和机座等部分组成。
电枢是发电机的能量转换部分，由电枢铁芯和电枢绕组组成。
磁极由铁芯和励磁绕组组成，产生磁场。
励磁绕组通过外部电源提供励磁电流，产生磁通。
电刷与电枢绕组接触，将电枢绕组中的电动势引出。
他励直流发电机的电动势平衡方程为：\[ E = n \cdot P \cdot f \cdot \phi \]其中，E为发电机的电动势，n为转速，P为极对数，f为频率，φ为磁通。
他励直流发电机的负载特性曲线反映了发电机在额定负载下，负载电流与电枢端电压之间的关系。
负载特性曲线通常呈微微下垂的直线。
三、实验仪器与设备1. 他励直流发电机2. 电枢调节电阻器3. 直流电压/电流表4. 励磁电流表5. 励磁电压源6. 三相可调电阻器挂箱7. 电源接口及开关四、实验步骤1. 空载实验（1）将发电机与励磁电压源连接，调节励磁电压，使发电机达到额定转速。
（2）读取励磁电流和电枢端电压，记录数据。
（3）改变励磁电压，重复步骤（2），得到一系列空载特性曲线。
2. 负载实验（1）将发电机与负载电阻器连接，调节负载电阻，使发电机达到额定负载。
（2）读取励磁电流、电枢端电压和负载电流，记录数据。
（3）改变负载电阻，重复步骤（2），得到一系列负载特性曲线。
3. 分析实验数据（1）绘制空载特性曲线和负载特性曲线。
（2）分析励磁方式对发电机性能的影响。
（3）比较空载特性和负载特性曲线，分析负载电流对发电机性能的影响。
五、实验结果与分析1. 空载特性空载特性曲线呈微微下垂的直线，表明在空载状态下，发电机的电动势与磁通成正比。

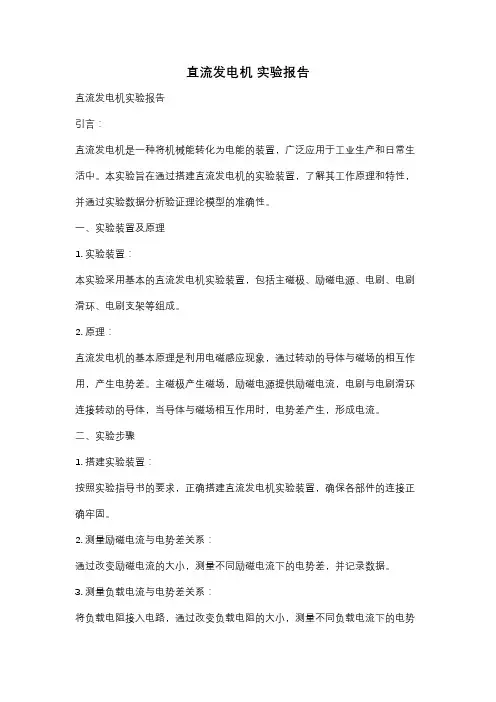

直流发电机 实验报告
直流发电机实验报告直流发电机实验报告引言：直流发电机是一种将机械能转化为电能的装置，广泛应用于工业生产和日常生活中。
本实验旨在通过搭建直流发电机的实验装置，了解其工作原理和特性，并通过实验数据分析验证理论模型的准确性。
一、实验装置及原理1. 实验装置：本实验采用基本的直流发电机实验装置，包括主磁极、励磁电源、电刷、电刷滑环、电刷支架等组成。
2. 原理：直流发电机的基本原理是利用电磁感应现象，通过转动的导体与磁场的相互作用，产生电势差。
主磁极产生磁场，励磁电源提供励磁电流，电刷与电刷滑环连接转动的导体，当导体与磁场相互作用时，电势差产生，形成电流。
二、实验步骤1. 搭建实验装置：按照实验指导书的要求，正确搭建直流发电机实验装置，确保各部件的连接正确牢固。
2. 测量励磁电流与电势差关系：通过改变励磁电流的大小，测量不同励磁电流下的电势差，并记录数据。
3. 测量负载电流与电势差关系：将负载电阻接入电路，通过改变负载电阻的大小，测量不同负载电流下的电势差，并记录数据。
4. 分析实验数据：根据测量数据，绘制励磁电流与电势差的关系曲线，以及负载电流与电势差的关系曲线。
通过曲线的形状和趋势，分析直流发电机的特性。
三、实验结果与数据分析1. 励磁电流与电势差关系：根据测量数据绘制的励磁电流与电势差的关系曲线显示，随着励磁电流的增加，电势差呈现出线性增长的趋势。
这表明励磁电流的增加会导致产生的电势差增加。
2. 负载电流与电势差关系：根据测量数据绘制的负载电流与电势差的关系曲线显示，随着负载电流的增加，电势差呈现出下降的趋势。
这表明负载电流的增加会导致电势差减小，即发电机的输出电压下降。
3. 实验结果分析：根据实验结果，可以得出以下结论：- 励磁电流对电势差有直接影响，增加励磁电流可以增加发电机的输出电压。
- 负载电流对电势差有间接影响，增加负载电流会导致发电机的输出电压下降。
四、实验误差分析与改进措施1. 实验误差：在实验过程中，可能存在以下误差：- 测量误差：由于测量仪器的精度限制，测量数据可能存在一定误差。

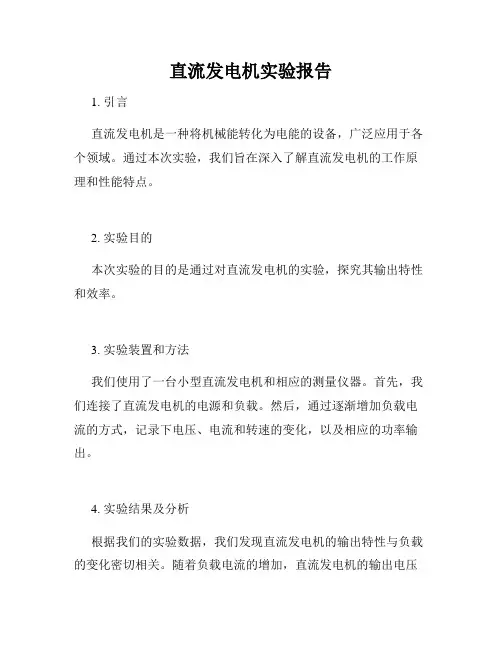

直流发电机实验报告
直流发电机实验报告1. 引言直流发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
通过本次实验，我们旨在深入了解直流发电机的工作原理和性能特点。
2. 实验目的本次实验的目的是通过对直流发电机的实验，探究其输出特性和效率。
3. 实验装置和方法我们使用了一台小型直流发电机和相应的测量仪器。
首先，我们连接了直流发电机的电源和负载。
然后，通过逐渐增加负载电流的方式，记录下电压、电流和转速的变化，以及相应的功率输出。
4. 实验结果及分析根据我们的实验数据，我们发现直流发电机的输出特性与负载的变化密切相关。
随着负载电流的增加，直流发电机的输出电压呈现出下降的趋势。
这是由于负载电流增加导致电枢绕组产生较大的电流，从而引起了电枢电阻的电压降。
同时，我们还观察到直流发电机的效率随着负载电流的增加而下降。
这是因为随着负载电流的增加，电枢绕组产生的热量也会增加，电机的内阻也会增加，从而导致效率的降低。
5. 结论通过本次实验，我们得出了以下结论：（1）直流发电机的输出电压与负载电流呈反比关系。
（2）随着负载电流的增加，直流发电机的效率会下降。
6. 拓展讨论本次实验只是对直流发电机的基本特性进行了研究，还有许多更深入的方面值得探讨。
例如，我们可以通过改变发电机的磁场强度或电枢绕组的电流来进一步研究直流发电机的输出特性。
此外，我们还可以探究不同类型的负载对直流发电机效率的影响。
7. 实验总结通过本次实验，我们对直流发电机的工作原理和性能特点有了更深入的了解。
我们通过实际操作和数据分析，验证了直流发电机的输出特性与负载电流的关系，并了解到了直流发电机的效率随着负载电流的增加而下降。
这对我们今后的学习和应用都有着重要的指导意义。
在未来的学习中，我们将进一步探索直流发电机的性能特点，深入了解其内部结构和工作原理。
通过不断的实践和研究，我们也将能够更好地应用直流发电机于实际工程中，为社会的发展做出贡献。
直流发电机拆装实训报告
一、实训目的1. 熟悉直流发电机的结构和工作原理。
2. 掌握直流发电机的拆装方法及注意事项。
3. 培养动手能力和实际操作技能。
4. 了解发电机故障排除的基本方法。
二、实训时间2023年X月X日三、实训地点电气实训室四、实训器材1. 直流发电机1台2. 拆装工具1套3. 量具1套4. 交流电源1台5. 测电笔1支五、实训内容1. 直流发电机结构认识2. 直流发电机拆装3. 直流发电机组装4. 直流发电机性能测试六、实训步骤（一）直流发电机结构认识1. 观察直流发电机的外观，了解其整体结构。
2. 分析直流发电机的各个组成部分，如定子、转子、电刷、磁极等。
3. 理解各部分的功能和作用。
（二）直流发电机拆装1. 拆卸发电机前，先断开电源，确保安全。
2. 拆卸电刷：用专用工具取出电刷，注意不要损坏电刷和刷握。
3. 拆卸磁极：用扳手拧下磁极固定螺钉，取出磁极。
4. 拆卸转子：拧下转子固定螺钉，取出转子。
5. 拆卸定子：拧下定子固定螺钉，取出定子。
（三）直流发电机组装1. 组装定子：将定子放入机座，拧紧固定螺钉。
2. 组装转子：将转子放入定子内腔，拧紧固定螺钉。
3. 组装磁极：将磁极放入转子内腔，拧紧固定螺钉。
4. 组装电刷：将电刷装入刷握，调整电刷压力。
5. 组装外罩：将外罩套在发电机上，拧紧固定螺钉。
（四）直流发电机性能测试1. 接通电源，观察发电机是否正常运转。
2. 使用测电笔检测发电机输出电压，判断电压是否稳定。
3. 使用万用表测量发电机的电流和功率，验证其性能。
七、实训结果与分析1. 直流发电机拆装顺利，各部件拆卸、组装完好。
2. 直流发电机组装后，性能测试结果如下：- 输出电压：DC 12V- 输出电流：0.5A- 输出功率：6W- 电压稳定，电流平稳。
八、实训体会1. 通过本次实训，我对直流发电机的结构、工作原理和拆装方法有了更深入的了解。
2. 拆装过程中，我学会了使用各种工具，提高了动手能力。
直流发电机实验报告
一、实验目的1. 理解直流发电机的工作原理。
2. 掌握直流发电机的基本结构及其各部分的作用。
3. 学习直流发电机输出电压和电流的测量方法。
4. 分析直流发电机的性能参数，评估其性能。
二、实验原理直流发电机是利用电磁感应原理将机械能转换为电能的装置。
当导体在磁场中做切割磁感线运动时，会产生感应电动势。
直流发电机通过改变磁场强度、导体长度和转速等因素来调节输出电压和电流。
三、实验仪器与设备1. 直流发电机2. 数字多用表3. 磁铁4. 铅笔芯（导体）5. 螺丝刀6. 导线7. 开关8. 电源9. 实验台四、实验步骤1. 组装电路：将直流发电机、数字多用表、磁铁、铅笔芯、开关和电源等实验仪器连接成电路，确保连接牢固。
2. 调整磁铁位置：将磁铁放置在实验台上，调整其位置，使磁铁的磁场与铅笔芯的长度垂直。
3. 测量输出电压：打开开关，逐渐增加电源电压，同时观察数字多用表上显示的输出电压值，记录数据。
4. 改变导体长度：调整铅笔芯的长度，重复步骤3，记录不同长度下的输出电压值。
5. 改变转速：使用螺丝刀旋转发电机轴，改变转速，重复步骤3，记录不同转速下的输出电压值。
6. 分析数据：对实验数据进行整理和分析，得出直流发电机的输出电压与磁铁磁场强度、导体长度和转速之间的关系。
五、实验结果与分析1. 输出电压与磁铁磁场强度的关系：实验结果表明，输出电压与磁铁磁场强度呈线性关系。
当磁铁磁场强度增加时，输出电压也随之增加。
2. 输出电压与导体长度的关系：实验结果表明，输出电压与导体长度呈线性关系。
当导体长度增加时，输出电压也随之增加。
3. 输出电压与转速的关系：实验结果表明，输出电压与转速呈线性关系。
当转速增加时，输出电压也随之增加。
六、实验结论1. 直流发电机是利用电磁感应原理将机械能转换为电能的装置。
2. 直流发电机的输出电压与磁铁磁场强度、导体长度和转速呈线性关系。
3. 通过实验，掌握了直流发电机的基本工作原理和性能参数。
直流发电机实验报告
直流发电机实验报告
实验目的，通过实验了解直流发电机的工作原理，掌握直流发电机的实验操作
方法，加深对直流发电机的理解。
实验仪器和设备，直流发电机、直流电源、电流表、电压表、转速表、导线等。
实验原理，直流发电机是将机械能转化为电能的装置，其工作原理是利用磁场
和导体之间的相对运动产生感应电动势。
当导体在磁场中运动时，会在导体两端产生电动势，这就是感应电动势的产生原理。
实验步骤：
1. 将直流发电机固定在实验台上，并连接好电源和仪器。
2. 调节电源，使直流发电机转动起来。
3. 测量直流发电机的电压、电流和转速，并记录数据。
4. 改变电源的电压，再次测量电压、电流和转速，并记录数据。
实验结果分析：
通过实验数据的记录和分析，我们可以得出直流发电机的工作特性曲线。
在实
验中，我们可以观察到随着电压的增加，电流和转速也会相应增加；而当电压达到一定值后，电流和转速将趋于稳定。
这说明直流发电机的输出电流和转速与输入电压之间存在一定的关系，这也是直流发电机的特性之一。
实验心得体会：
通过本次实验，我们对直流发电机的工作原理有了更深入的了解，也掌握了直
流发电机的实验操作方法。
在实验中，我们要注意安全操作，避免触电和机械伤害。
同时，对实验数据的记录和分析也要认真细致，以便后续的实验结果分析和讨论。
总结：
直流发电机是一种重要的电机设备，其工作原理和特性对于电气工程领域具有重要意义。
通过本次实验，我们对直流发电机有了更深入的了解，也为以后的学习和研究打下了良好的基础。
实验报告结束。
直流发电机的工作特性实验报告范文
直流发电机的工作特性实验报告范文实验报告：直流发电机的工作特性实验一、实验目的1.了解直流发电机的工作原理。
2.掌握直流发电机的工作特性。
3.通过实验，验证直流发电机的特性方程。
二、实验仪器1.直流发电机2.变阻器3.直流电源4.万用表5.振荡器6.实验电路板和连接线三、实验原理四、实验步骤1.搭建实验电路，将直流发电机、变阻器和直流电源连接在一起。
2.调节变阻器的阻值，改变负载电阻大小。
3.设置直流电源输出电压为合适的值。
4.通电后，分别测量直流发电机的输出电压和电流，并记录数据。
5.根据测量数据，绘制输出电流与电压的关系曲线。
五、数据记录与处理1.设直流电源输出电压为12V，负载电阻分别为10Ω、20Ω、30Ω、40Ω、50Ω。
2.测量并记录各负载下的输出电压和电流数据如下表所示：负载电阻(Ω)，输出电压(V)，输出电流(A)-------------，------------，------------10，4.5，0.4520，6.0，0.3030，7.2，0.2440，8.0，0.2050，8.5，0.17[图表省略]六、实验结果与讨论通过测量数据和绘制的曲线图，我们可以得出以下结论：1.在负载电阻不变的情况下，输出电流随着输出电压的增加而增加。
2.输出电压和电流之间存在线性关系，即输出电流与输出电压成正比。
3.当输出电压达到一定值时，电流开始呈现不再增加的趋势，这是因为直流发电机的最大输出功率有限。
4.曲线的斜率代表了电流与电压的比值，即负载电阻的大小。
斜率越大，负载电阻越小。
七、实验总结通过本次实验，我们深入了解了直流发电机的工作原理和工作特性。
实验结果验证了直流发电机的特性方程，并成功绘制了输出电流与电压的关系曲线。
实验过程中，我们还学会了使用各种实验仪器和搭建实验电路的操作技巧。
这些知识和技能对我们今后的学习和研究将会有很大帮助。
最后，我们要注意实验的安全性，保护实验设备，并正确使用电源和仪器。
直流发电机 实验报告
直流发电机实验报告引言直流发电机是一种将机械能转化为电能的装置。
它通过在闭合电路中产生电流来实现电能的转换。
本实验旨在研究直流发电机的基本原理和工作过程。
实验目的1.了解直流发电机的基本原理和构造；2.掌握直流发电机的工作特性；3.学习使用实验仪器进行直流发电机的实验测量。
实验仪器和材料•直流发电机•电阻箱•电流表•万用表•直流电源•连接电缆实验步骤1.将直流发电机放置在平稳的台面上，并确保其轴线与水平线平行。
2.连接直流电源的正极和负极分别到直流发电机的正极和负极。
3.使用连接电缆将直流发电机的输出端与电阻箱相连接。
4.调节电阻箱的阻值，设置不同的负载条件。
5.打开直流电源，将电流表连接到直流发电机的输出端，测量输出电流的大小并记录下来。
6.使用万用表测量直流发电机的输出电压，并记录下来。
7.分析数据，绘制出直流发电机的U-I特性曲线图。
8.关闭直流电源，断开电路连接，结束实验。
实验结果根据实验步骤中所记录的数据，我们可以绘制出直流发电机的U-I特性曲线图。
该曲线图展示了直流发电机在不同负载条件下的输出电压和输出电流之间的关系。
我们可以观察到随着负载电阻的增加，输出电压逐渐下降，而输出电流逐渐增加的趋势。
结论通过本次实验，我们对直流发电机的工作原理和特性有了更深入的理解。
我们了解到直流发电机的输出电压和输出电流之间存在一定的关系，随着负载电阻的增加，输出电压会下降，而输出电流会增加。
这些实验结果对于我们进一步研究和应用直流发电机具有重要的指导意义。
参考文献（这里列出参考过的文献，如有）。
直流发电机实验报告数据
直流发电机实验报告数据
实验目的：通过实验了解直流发电机的结构、工作原理、特性等，并学习使用实验仪器，掌握模拟电路的测量技能和基本操作。
实验器材：
1. 直流电机实验箱
2. 直流电源
实验原理：
直流发电机是一种将机械功转变成电能的旋转电机器，由定子、转子、集电器等部件
组成。
当转子通过磁场时，电势差就会在定子绕组中产生，从而在定子绕组的两端产生感
应电动势。
当定子上接上一个负载时，负载会通过定子回路，电动势就会产生电流，这就
是直流发电机的基本工作原理。
实验过程：
1. 打开实验箱，确保电机和直流电源都正常工作。
2. 将直流电源的输出电压调整到所需的电压，并将负载电阻面板上的电阻设置为所
需的负载电阻。
3. 将电机的正极接在负载电阻的一端，将电机的负极接在电源的负极上。
4. 打开开关，注意在实验过程中要小心操作。
5. 通过万用表或示波器，测量电机的电流、电压、转速和功率等参数，并记录下
来。
6. 分析和比较不同电压下电机的性能差异，如电机的功率输出和效率等。
实验结果：
在实验过程中，我们测量了直流发电机的电流、电压、转速和功率等参数。
我们发现，不同电压下电机的性能表现出明显的差异。
同时，我们也发现了在一定范围内，电机的输
出功率随电压的增加而增加，功率达到最大值后又开始下降。
这是因为在过高的电压下，
电机会受到过度的负荷，而发生故障。
结论：。
直流发电机的工作特性实验报告范文
直流发电机的工作特性实验报告范文篇一：直流发电机实验报告一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=nN使IL=0，测取U0=f（If）。
（2）测外特性保持n=nN使If=IfN ，测取U=f（IL）。
（3）测调节特性保持n=nN使U=UN，测取If=f（IL）。
2、并励发电机实验（1）观察自励过程（2）测外特性保持n=nN使Rf2=常数，测取U=f（IL）。
3、复励发电机实验积复励发电机外特性保持n=nN使Rf2＝常数，测取U＝f（IL）。
四、实验设备及挂件排列顺序1、实验设备2、屏上挂件排列顺序D31、D44、D31、D42、D51 五、实验方法 1、他励直流发电机励磁电源图2－3直流他励发电机接线图按图2-3接线。
图中直流发电机G选用DJ13，其额定值PN＝100W，UN＝200V，IN＝0.5A，nN＝1600r/min。
校正直流测功机MG作为G的原动机（按他励电动机接线）。
MG与G由联轴器直接连接。
开关S选用D51组件。
Rf1选用D44的1800Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压器接法。
R1选用D44的180Ω变阻器。
R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
直流电流表和电压表选用D31，并根据需要选择合适的量程。
[精选]直流发电机的工作特性实验报告范文
![[精选]直流发电机的工作特性实验报告范文](https://img.taocdn.com/s3/m/0e23ac216d175f0e7cd184254b35eefdc8d3158f.png)
[精选]直流发电机的工作特性实验报告范文实验目的本实验旨在研究直流发电机的工作特性，通过实验掌握其输出电压与负载电流之间的关系，以及电动势与转速、磁通之间的关系，为深入理解直流发电机的工作原理打下基础。
实验原理直流发电机的基本原理是通过电磁感应现象将机械能转换为电能。
其具体实现方式是在转子上布置一定数目的绕组，当转子旋转时，这些绕组将穿过磁场，并在其内部产生电动势。
通过刷子与石墨刷的接触，这些电动势可以被输出成直流电压。
直流发电机的输出电压与负载电流之间的关系可以通过电动势方程式表示：E = kΦN其中，E是电动势，Φ是磁通，N是转速，k是成形系数。
当负载电流增加时，电动势衰减，输出电压也相应下降。
Φ = Φm - kdI其中，Φm是永磁场的磁通，dI是电势调节器的作用，在本实验中可以认为是固定值。
当转速增加或磁场强度增加时，Φ也随之增加，电动势也相应增加。
实验装置本实验使用的实验装置如下：1. 直流发电机主机：负载能力为5A，最大输出电压为30V。
2. 电子负载：能够模拟各种负载电流情况，可从0到5A任意设定。
3. 万用表：用于测量输出电压和负载电流。
4. 转速计：用于测量转速。
实验步骤1. 打开直流发电机主机的电源，调整其输出电压至15V，并将其与电子负载连接。
2. 将万用表分别接在直流发电机主机的输出端和电子负载的输入端，同时调整电子负载的负载电流至0.5A。
3. 开始记录直流发电机的转速和输出电压。
4. 每当电子负载的负载电流增加0.5A，即可记录一组输出电压与负载电流的数据。
5. 依次增加负载电流至最大值5A，记录各组数据。
6. 通过实验数据计算电动势与转速、磁通之间的关系，并进行分析和验证。
实验数据依据上述实验步骤得到的数据如下表所示：通过上图中的曲线可以看出，随着负载电流的不断增加，直流发电机的输出电压也不断下降。
这是由于电动势随负载电流的增加而不断减小，导致输出电压也随之下降。
1. 计算每组实验数据中负载电流所对应的电动势（E）值。
发电实验的实验报告
一、实验目的1. 了解发电的基本原理和过程。
2. 掌握直流发电机的构造和工作原理。
3. 通过实验，验证发电机的发电效率和输出特性。
二、实验原理发电实验主要涉及直流发电机的工作原理。
直流发电机是一种将机械能转换为电能的装置，其基本原理是电磁感应。
当导体在磁场中做切割磁感线运动时，导体中会产生感应电动势。
通过改变导体与磁场的相对位置，可以改变感应电动势的大小，从而实现发电。
三、实验器材1. 直流发电机2. 额定电压表3. 额定电流表4. 额定功率表5. 交流电源6. 开关7. 导线8. 电阻箱9. 电流互感器10. 示波器四、实验步骤1. 将直流发电机、电压表、电流表、功率表、开关、导线、电阻箱、电流互感器和示波器连接好，确保电路连接正确。
2. 将交流电源接入发电机，打开开关，使发电机开始工作。
3. 调整电阻箱的阻值，观察电压表、电流表和功率表的示数，记录实验数据。
4. 改变电阻箱的阻值，重复步骤3，记录不同阻值下的实验数据。
5. 利用示波器观察发电机输出电压和电流的波形，分析输出特性。
6. 对实验数据进行处理和分析，得出实验结论。
五、实验数据1. 电阻箱阻值为R1时，电压表、电流表和功率表示数分别为U1、I1和P1。
2. 电阻箱阻值为R2时，电压表、电流表和功率表示数分别为U2、I2和P2。
3. 电阻箱阻值为R3时，电压表、电流表和功率表示数分别为U3、I3和P3。
六、实验结果与分析1. 实验结果表明，随着电阻箱阻值的增大，发电机的输出电压和电流逐渐减小，功率逐渐减小。
2. 实验数据表明，发电机的输出电压与电阻箱阻值成反比，输出电流与电阻箱阻值成正比。
3. 通过示波器观察，发电机输出电压和电流的波形基本为正弦波，符合电磁感应原理。
七、实验结论1. 发电机是一种将机械能转换为电能的装置，其基本原理是电磁感应。
2. 发电机的输出电压与电阻箱阻值成反比，输出电流与电阻箱阻值成正比。
3. 实验结果与理论分析基本一致，验证了发电机的发电效率和输出特性。
直流发电机实验报告
实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：1•他励发电机的空载特性：保持n二n N，使1=0，测取U o=f(I f)。
2. 他励发电机的外特性：保持n二n N，使I f =I fN，测取U=f(I)。
3. 他励发电机的调节特性：保持n二n N，使U=U N，测取I f =f(l)。
（二）空载特性实验填写空载特性实验数据表格表2-1 n=n N=1600r/min（三）外特性实验填写外特性实验数据表格表2-2 n=n N=1600r/min l f2=l f2N（四）调整特性实验填写外特性实验数据表格表N N（五）问题讨论1.什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？答：发电机的外部可测量有三个，即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时，3个物理量中1个保持不变，另外2个之间的关系称为发电机的运行特性。
所以，衡量直流发电机的性能，通常用其特性曲线来判定。
包括空载特性、外特性、效率特性。
的大小，端电压将跟着变化。
这个变化关系曲线被称为直流发电机的空载特性曲线，该曲线可以看出电机运行点的磁路饱和程度。
流发电机的负载电流，端电压随负载电流变化的关系被称为直流发电机的外特性2•做空载试验时，励磁电流为什么必须单方向调节？答：发电机空载试验，励磁电流不能为零，因为励磁电流如果是零的话，输出电压将无穷大，会击穿电机的绝缘层，所以励磁只能从小电流向大电流方向单方向调，防止励磁电流调到零。
3.实验的体会和建议答：通过此次实验，我掌握了发电机的运行特性。
发电机的转速由原动机决定，一般认为转速恒定。
除了转速N夕卜，发电机的外部可测量有三个，即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时，3个物理量中1个保持不变，另外2个之间的关系称为发电机的运行特性。
直流发电机的工作特性实验报告
直流发电机的工作特性实验报告范文一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=nN使IL=0，测取U0=f（If）。
（2）测外特性保持n=nN使If=IfN ，测取U=f（IL）。
（3）测调节特性保持n=nN使U=UN，测取If=f（IL）。
2、并励发电机实验（1）观察自励过程（2）测外特性保持n=nN使Rf2=常数，测取U=f（IL）。
3、复励发电机实验积复励发电机外特性保持n=nN使Rf2＝常数，测取U＝f（IL）。
四、实验设备及挂件排列顺序1、实验设备2、屏上挂件排列顺序D31、D44、D31、D42、D51 五、实验方法1、他励直流发电机励磁电源图2－3直流他励发电机接线图按图2-3接线。
图中直流发电机G选用DJ13，其额定值PN＝100W，UN＝200V，IN＝0.5A，nN＝1600r/min。
校正直流测功机MG作为G的原动机（按他励电动机接线）。
MG与G由联轴器直接连接。
开关S选用D51组件。
Rf1选用D44的1800Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压器接法。
R1选用D44的180Ω变阻器。
R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
直流电流表和电压表选用D31，并根据需要选择合适的量程。
直流电机实验报告
直流电机实验报告篇一：并励直流电机实验报告实验二直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN， Rf + rf = C时，η, n ,T 分别随P2 变；机械特性：当U = UN， Rf + rf = C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
二.预习要点三.实验项目1.工作特性和机械特性保持U=UN 和If =IfN 不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN 、If=IfN =常数，T2 =常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
5．直流并励电动机。
6．波形测试及开关板（MEL-05）。
S （2）测取电动机电枢电流Ia、转速n和转矩T2，共取数据7-8组填入表1-8中表1-8 U=UN=220V If=IfN=0.0748A Ka= Ω 2．调速特性（1）改变电枢端电压的调速表1-9 I（2）改变励磁电流的调速一7接线 f：直流电机电枢MEL-09） MEL-03中两Ω电阻并联。
刀双掷开关（MEL-05）六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
直流发电机实验报告
直流发电机实验报告
实验报告：直流发电机实验
一、实验目的：
掌握直流发电机的基本原理和工作特性，了解直流发电机的构造和工作原理。
二、实验仪器和材料：
1. 直流发电机；
2. 电源；
3. 电阻器；
4. 电流表、电压表。
三、实验原理：
直流发电机是将机械能转换为电能的装置，由主磁极、励磁极、电枢等组成。
当直流发电机运转时，电枢通过电刷与外界连接，产生感应电动势，从而产生电流。
励磁极提供励磁电流，使发电机工作。
四、实验步骤：
1. 将直流发电机连接到电源上，并接上电流表、电压表以及电阻器；
2. 将电流表选在电流量程为最大值的档位上；
3. 调节电阻器的阻值，观察电流表和电压表的示数变化。
五、实验结果与分析：
通过调节电阻器的阻值，可以观察到电流表和电压表的示数变
化。
实验中可以观察到以下现象：
1. 当电阻器的阻值较大时，电流表的示数较小，电流的大小受到电阻器的阻值限制；
2. 当电阻器的阻值较小时，电流表的示数较大，电流的大小受到电压表和发电机的电压限制。
六、实验结论：
通过本实验，我们可以得出直流发电机的工作特性与电阻器的阻值有关，当电阻器的阻值较大时，电流较小，当电阻器的阻值较小时，电流较大。
直流发电机的输出电流受到外界电路的阻值和电压的限制。
七、实验注意事项：
1. 小心操作电源和实验仪器，避免触电或短路的危险；
2. 注意电流表和电压表的量程选择，避免超过量程造成损坏；
3. 实验结束后，关闭电源并进行仪器的整理和清洁。
发电机试验报告范文
发电机试验报告范文一、实验目的本次实验旨在了解发电机的结构、工作原理和特性，并通过实际操作验证发电机的发电效果以及对负载的适应能力。
二、实验器材和仪器1.直流发电机2.电压表、电流表3.变阻器4.负载电阻箱5.电源线、连接线三、实验原理发电机是将机械能转变为电能的装置。
其工作原理是利用磁场与导体之间的相互作用实现电能的转换。
通常情况下，发电机是利用线圈在磁场中产生感应电动势。
当线圈绕组旋转时，感应线圈中的导体与磁场发生相互作用，使导体中的自由电子在导体两端产生电位差，从而产生感应电动势。
这个感应电动势可用以下公式表示：E = B * v * L * sinθ其中，E为感应电动势，B为磁感应强度，v为导体速度，L为导体长度，θ为导体和磁场之间的夹角。
四、实验步骤1.将直流发电机连接到电源线上，并将电流表和电压表分别与发电机的输出端口相连。
2.调节电源线的电压，使电压表读数为所需电压值。
3.通过转动手柄，使发电机的转子旋转起来，并观察电表的示数。
4.根据转轴的转速和电压表的示数，计算出发电机的输出功率。
5.根据负载电阻箱的选择，将合适的负载接入发电机的输出端口。
6.观察负载电阻箱上的示数，并计算出负载电阻的电流和功率。
7.不断调节电源线的电压，改变负载的大小，并记录下各个电表的示数。
五、实验结果与数据处理通过以上步骤，我们记录下了不同负载时的电表示数和转子转速。
根据电表示数，我们可以计算出相应的电流和功率，进而绘制出发电机的电流-输出功率特性曲线。
六、实验分析根据实验结果，我们可以看到随着负载的增加，发电机的输出电流和功率都会下降。
这是因为负载的增加导致发电机内部的电阻增加，从而降低发电机的输出电流和功率。
同时，当电源线的电压增加时，发电机的输出功率也会增加。
这是因为电源线电压的增加会促使发电机内部的电流增加，进而提高输出功率。
然而，当电压超过一定范围后，发电机的输出功率将不再增加，反而可能损坏发电机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告二
实验名称： 直流发电机实验
实验目的： 掌握用实验方法测定直流发电机的运行特性，并根据所
测得的运行特性评定该被试电机的有关性能。
实验项目：1.他励发电机的空载特性：保持N n=n ，使I=0，测取0f U =f(I )。
2.他励发电机的外特性：保持N n=n ，使f fN I =I ，测取U=f(I)。
3.他励发电机的调节特性：保持N n=n ，使N U=U ，测取f I =f(I)。
（一）填写实验设备表
（二）空载特性实验
填写空载特性实验数据表格
表2-1 n=n N=1600r/min
（三）外特性实验
填写外特性实验数据表格
表2-2 n=n N=1600r/min I f2=I
f2N
（四）调整特性实验
填写外特性实验数据表格
表2-3 n=n N=1600r/min,U=U N=200V
（五）问题讨论
1. 什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？
答：发电机的外部可测量有三个，即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时，3个物理量中1个保持不变，另外2个之间的关系称为发电机的运行特性。
所以，衡量直流发电机的性能，通常用其特性曲线来判定。
包括空载特性、外特性、效率特性。
的大小，端电压将跟着变化。
这个变化关系曲线被称为直流发电机的空载特性曲线，该曲线可以看出电机运行点的磁路饱和程度。
流发电机的负载电流，端电压随负载电流变化的关系被称为直流发电机的外特性。
2. 做空载试验时，励磁电流为什么必须单方向调节？
答：发电机空载试验，励磁电流不能为零，因为励磁电流如果是零的话，输出电压将无穷大，会击穿电机的绝缘层，所以励磁只能从小电流向大电流方向单方向调，防止励磁电流调到零。
3. 实验的体会和建议
答：通过此次实验，我掌握了发电机的运行特性。
发电机的转速由原动机决定，一般认为转速恒定。
除了转速N外，发电机的外部可测量有三个，即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时，3个物理量中1个保持不变，另外2个之间的关系称为发电机的运行特性。
不同励磁方式之发电机的运行特性有所不同。
