演示文稿实验直流他励发电机实验
最终版实验一直流他励电动机机械特性
实验一直流他励电动机机械特性一.实验目的了解直流电动机的各种运转状态时的机械特性二.预习要点1.改变他励直流电动机械特性有哪些方法?2.他励直流电动机在什么情况下,从电动机运行状态进入回馈制动状态?他励直流电动机回馈制动时,能量传递关系,电动势平衡方程式及机械特性又是什么情况?3.他励直流电动机反接制动时,能量传递关系,电动势平衡方程式及机械特性。
三.实验项目1.直流他励电动机机械特性。
2.回馈制动特性3. 自由停车及能耗制动。
4.反接制动。
四.实验设备及仪器1.NMEL系列电机系统教学实验台主控制屏。
2.电机导轨及转速表(MMEL-13)3.三相可调电阻900Ω(NMEL-03)4.三相可调电阻90Ω(NMEL-04)5.波形测试及开关板(NMEL-05B)6、直流电压、电流、毫安表(NMEL-06)7.电机起动箱(NMEL-09)五.实验方法及步骤1.直流他励电动机机械特性及回馈制动特性接线图如图1-1M为直流他励电动机M12,U N=220V,I N=0.55A,n N=1500r/min,P N=80W;励磁电压U f=220V,励磁电流I f<0.13A。
G为直流发电机M03,U N=220V,I N=1.1A,n N=1600r/min;直流电压表V1为220V可调直流稳压电源(电枢电源)自带,V2的量程为300V (MEL-06);图1-1直流他励电动机机械特性实验线路图直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安倍表;mA2、A2分别选用量程为200mA、5A的毫伏表、安培表(NMEL-06)R1选用1800Ω欧姆电阻(NMEL-03)R2选用180欧姆电阻(NMEL-04中两90欧姆电阻相串联)R3选用3000Ω磁场调节电阻(NMEL-09)R4选用2250Ω电阻(用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联)开关S1、S2选用NMEL-05中的双刀双掷开关。
直流他励电动机实验报告
直流他励电动机实验报告一、实验目的:1.了解直流电动机的基本构造和工作原理;2.掌握直流电动机的性能、工作特性曲线和调速方法;3.学会使用直流电动机进行工作效率和转速的测试。
二、实验器材:1.直流电动机(他励电动机);2.电阻箱;3.拖动机械负载;4.直流电源;5.电压表、电流表;6.转速测量装置(如测速发电机、光电转速计等)。
三、实验过程:1.将直流电源与直流电动机连接,并接入电阻箱和电流表,以调整电流大小;2.将转速测量装置连接到电动机输出轴上,以测量电机的转速;3.将拖动机械负载连接到电动机轴上,用于测试电机的负载特性;4.分别调整电压大小和拖动负载,记录电动机的转速和电流值;5.根据记录的数据,绘制电动机的负载特性曲线和转速-电压特性曲线;6.计算电动机的工作效率。
四、实验结果:1.负载特性曲线:将电动机的输出转矩与输出功率绘制在坐标系上,可得到负载特性曲线。
该曲线表明了电动机在不同拖动负载下的性能特点,可以确定电动机的最大输出功率和最大输出转矩等参数。
2.转速-电压特性曲线:将电动机的输出转速与输入电压绘制在坐标系上,可得到转速-电压特性曲线。
该曲线表明了电动机的转速与输入电压之间的关系,可以确定电动机的稳态转速及其与电压的关系。
五、实验讨论:1.根据负载特性曲线,我们可以确定电动机的最大输出功率和最大输出转矩,从而评价电动机的性能优劣。
2.根据转速-电压特性曲线,我们可以了解电动机的稳态转速和转速与输入电压之间的关系,从而确定电动机的调速范围和调速方式。
3.通过工作效率的计算,我们可以评估电动机在工作时的能量转换效率,从而选择合适的电动机在实际生产中使用。
六、实验结论:通过本次实验,我们深入了解了直流他励电动机的基本特性和工作原理,并通过实验数据的分析,掌握了电动机的调速方法和工作效率的计算。
这些实验数据和分析结果对于工程应用和电机器械设计具有一定的参考价值,为后续的相关研究提供了基础。
实验2 直流他励电动机机械特性测定
实验二直流他励电动机机械特性测定一、实验目的掌握直流电动机机械特性的测定方法。
二、实验项目1、固有机械特性测定2、电枢回路串电阻人为机械特性测定3、降低电枢电源电压人为机械特性测定三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。
本次实验使用设备包括:1、DD01电源控制屏2、两个D31挂件3、D44挂件4、D51挂件5、D42挂件6、D55-1挂件7、DD03测试台、直流发电机和直流电动机本次实验使用DD01电源控制屏下方的直流励磁电源和直流电枢电源。
D31挂件由直流数字电压表、直流数字毫安表、直流数字安培表组成,本次实验使用两块毫安表和两块安培表。
D44挂件由可调电阻器R1、R2,电容器C1、C2和开关S1、S2组成,本次实验使用R1作为直流电动机电枢绕组串联电阻,R2作为直流电动机励磁绕组串联电阻。
D51挂件,由波形测试部分和开关S1、S2、S3组成,本次实验只使用开关S1 。
D42挂件,由三只相同的可调电阻器R1、R2、R3组成。
R1、R2串并联后,作为发电机的负载电阻R L,R3作为发电机励磁绕组串联电阻。
D55-1挂件,由数字转矩表、数字转速表和数字输出功率表组成。
并有转速输入端口和电枢电流输入端口以及5个功能按键。
5个功能按键分别是:复位键、功能鍵、确定键、数位键和数据键。
DD03测试台包括导轨、测速发电机和指针式转速表直流发电机和直流电动机之间是用联轴器直接联接好的,直流电动机,电枢绕组有两个接线端,励磁绕组有两个接线端。
直流发电机,电枢绕组有两个接线端,励磁绕组有两个接线端。
四、实验接线接线之前:开启电源总开关,按下绿色“启动”按钮,将电源控制屏下方的直流电压指示开关切换到电枢电压一侧,接通电枢电源开关,调节“电压调节”旋钮,将电枢电压调到220V后,关断电枢电源开关,按下红色“停止”按钮直流他励电动机机械特性测定实验接线图。
图3-1 直流他励电动机机械特性测定实验接线图直流电动机按他励电动机接线。
他励直流电动机实验-全文可读
Ia不 大 于 0 . 5
T
实验内容—他励直流电动机的机械特性
一 、固有机械特性 1. 励磁电流调至100mA左右 2. 电枢电压调至约最小 ,开始起动电机 3. 电枢回路调节电阻最小R=0 4. 电枢电压调至约200V 5. 调节测功机转矩设置钮(小 →大),不要超过
额定值( 电枢电流不超过0.55A) 6. 观察记录电机转速 、转矩或电枢电流 、 电压的
电源+
A
励磁
电源-
Rf
励磁调节电阻
电源+
A
电枢
Ra
电
枢
调
电源-
节 电
阻
测功机的使用
1. 置于转矩控制状态 2. 转速设定旋钮: 最大 3. 转矩设定旋钮: 最小 4. 注意转矩调零点
直流他励电动机的起动准备
• 在关闭电源前提下 , 按图接线 , 指导教师 检查。
• 所有旋钮应缓慢轻旋 , 到位后不许强行硬 扭。
额定值( 电枢电流不超过0.55A) 6. 观察记录电机转速 、转矩或电枢电流 、 电压的
变化 ,至少测量3-5个点( Ia=0. 1 、0.2 、0.3、 0.4 、0.5A) 。
实验内容—他励直流电动机的机械特性
二 、人为机械特性— 电枢串电阻 1. 励磁电流调至100mA左右
2. 电枢回路调节至2/3位置(R=60Ω)
• 励磁变阻器在最小位置。 • 电枢变阻器在最大位置。
• 先开励磁绕组开关 , 后开电枢绕组开关。 • 先关电枢绕组开关 , 后关励磁绕组开关。
固有特性 、串电阻特性
n
R=0 (固有) R=30( 串电阻) R=60( 串电阻)
T Ia不 大 于 0 . 5

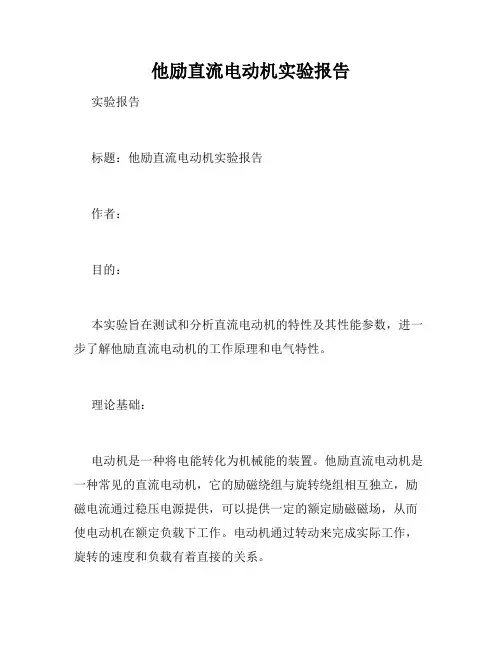

他励直流电动机实验报告
他励直流电动机实验报告
实验报告
标题:他励直流电动机实验报告
作者:
目的:
本实验旨在测试和分析直流电动机的特性及其性能参数,进一步了解他励直流电动机的工作原理和电气特性。
理论基础:
电动机是一种将电能转化为机械能的装置。
他励直流电动机是一种常见的直流电动机,它的励磁绕组与旋转绕组相互独立,励磁电流通过稳压电源提供,可以提供一定的额定励磁磁场,从而使电动机在额定负载下工作。
电动机通过转动来完成实际工作,旋转的速度和负载有着直接的关系。
实验设备与测量仪器:
1.他励直流电动机
2.电动机转速表
3.电压表
4.电流表
实验步骤:
1.将直流电动机连接在直流电源上
2.根据要求选择不同的工作条件,如不同的负载和励磁电流
3.使用电压表和电流表测量电动机的电压和电流
4.使用转速表测量电动机的实际转速
5.根据测量数据计算电动机的性能参数,如输出功率、效率、电动机常数、反电动势等
实验结果:
实验结果表明,他励直流电动机的工作性能优良,转速和负载有着线性相关,且在额定负载下,电动机的效率最高。
结论:
本实验通过测试和测量,进一步了解和理解了直流电动机的特性和性能参数,加深了对他励直流电动机的工作原理和电气特性的认识,为实际应用和调试提供了参考和指导。
参考文献:
1.《电机学教程》,王德林,机械工业出版社,2008年
2.《直流电机及其控制》,张军,机械工业出版社,2010年
3.《电力传动控制技术》,谢俊杰,国防工业出版社,2009年。
直流电机实验报告
直流电机实验报告组员:辉尚贵、王喆实验台号:8分工:王喆:实验过程中,负责连接发电机的电路,以及调试、运行。
完成实验数据的整理,处理以及表格的生成。
辉尚贵:实验过程中,负责电动机的电路连接、调试。
完成实验报告的整理,数据分析,规律总结以及实验报告的提交工作。
直流他励直流发电机一、实验目的1、掌握用实验方法测定直流电机的各种特性,并根据运行特性评估电机的相关技能2、观察电机的自励过程和自励的条件二、实验内容(1)测空载特性保持n=n N使I L =0,测取U 0 =f(I f )(2)测外特性保持n=n N使I f =I f N,测取U=f(I L)(3)测调特性保持n=n N使U=U N,测取I f =f(I L)(他励发电机实验)三、实验原理1、实验工具矫正直流测功机DJ23DJ23参数(国际标准单位)直流并励电动机DJ15直流并励电动机DJ15参数(国际单位)实验步骤1、他励直流发电机如上图连接好电路,图中直流发电机G选用DJ15,其额定值如上表所示直流电动机DJ23-1作为G的原动机(他励),发电机及直流电动机由联轴器同轴联接。
开关S选用D51组件上的双刀双掷开关。
R f1=1800Ω变阻器,Rf2 =900Ω变阻器,R1=180Ω变阻器。
R2=2250Ω。
当负载电流大于0.4 A时用并联部分,而将串联部分阻值调到最小并用导线短接。
电枢电流表量程为1A,励磁电流表量程选200mA。
1.1测空载特性1)首先将涡流测功机控制箱的“突减载”开关拨至上端位置或将给定调节旋钮逆时针旋转到底,涡流测功机不加载。
然后打开发电机G的负载开关S,接通控制屏上的励磁电源开关,将R f2调至使G励磁电流最小的位置(即R f2调至最大)。
2)使直流电动机M电枢串联起动电阻R1阻值最大,R f1阻值最小。
仍先接通控制屏下方左边的励磁电源开关,在观察到直流电动机M的励磁电流为最大的条件下,再接通控制屏下方右边的电枢电源开关,起动直流电动机M,其旋转方向应符合正向旋转的要求。
直流他励电动机实验报告6页
直流他励电动机实验报告6页实验目的:了解直流他励电动机的原理和特点,掌握其转速的调节方法及应用场合,熟悉其电路连接法,实现电机控制。
实验仪器:直流电源、电动机、万用表、直流电流表、直流电压表、NPN晶体管、电阻等。
实验原理:直流电动机是一种经典的旋转电机,它利用磁场的作用原理转动电机,并且具有启动转矩大、稳定性好等优点,在许多场合被广泛应用。
直流电动机分为分别励磁和他励磁两种,两者的区别在于励磁电流来源的不同:分别励磁电机的励磁电流来自于外部电源,而他励磁电机则是通过磁铁、电池等磁场能量来产生磁通量,从而产生磁场。
他励磁电机有较好的稳态性能,无论负载有多大,其励磁电流大小均可以保持不变,但外部电源对它影响较大。
因此在调节转速时应注意外界环境,应保证其励磁电流的稳定。
该实验主要探究的是他励磁电动机。
电路图如下:图中VD1为升压二极管,其作用是将直流电源从5V提升至8V,使得晶体管能够正常工作;R1和R2为电路中的固定电阻,R3为可变电阻,用于调节电机的转速;M1为直流他励电动机,VM1为三位直流电压表,IM1为三位直流电流表,U1是NPN型晶体管。
实验过程:1. 将直流电源的正端口接到电机的A1口,负端口接到电机的A2口。
2. 拨动电阻可变部分,根据观察到的电动机运行状态轻轻地调整电动机的转速,从慢到快。
3. 确定电动机的最大转速后,测量电机电压和电流值,实验数据如下:电机电压:6.95V 电机电流:0.058A4. 在调整电阻可变部分时,观察三位电压和电流表的变化。
由于电阻可变部分的改变,电动机的转速会变快或变慢,但是电阻的大小也会影响励磁电流,因此调整时要注意保持电机电流的稳定。
5. 利用NPN晶体管进行电机转速的控制,为实验提供更加自动化的控制方式。
将晶体管的负端口接到电机的A2口,正端口接到电动机的A1口,再根据需要调整电动机转速。
实验结果分析:实验中观察到,直流他励电动机可以通过调节电阻实现转速控制,但是电机电流和电动机转速之间的关系要加以注意。
实验二直流发电机
2-2直流发电机一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性,并根据所测得的运行特性评定该被试电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1、什么是发电机的运行特性?在求取直流发电机的特性曲线时,哪些物理量应保持不变,哪些物理量应测取。
2、做空载特性实验时,励磁电流为什么必须保持单方向调节?3、并励发电机的自励条件有哪些?当发电机不能自励时应如何处理?三、实验设备及仪器及在控制屏上的排列顺序1.设备与仪器2.按顺序D31、D44、D31、D42、D51将挂件排列好四、实验方法1、他励直流发电机实验按图2-3接线。
图中直流发电机G选用DJ13,其额定值P N=100W,U N=200V,I N=0.5A,n N=1600r/min。
校正直流测功机MG作为G的原动机(按他励电动机接线)。
MG和G由联轴器直接连接。
开关S选用D51组件。
R f1选用D44的1800Ω变阻器,R f2 选用D42的900Ω变阻器,并采用分压器接法。
R1选用D44的180Ω变阻器。
R2为发电机的负载电阻选用D42,采用串并联接法(900Ω与900Ω电阻串联加上900Ω与900Ω并联),阻值为2250Ω。
当负载电流大于0.4 A时用并联部分,而将串联部分阻值调到最小并用导线短接....。
直流电流表、电压表选用D31、并选择合适的量程。
(1)测空载特性,保持n=n N使I L=0,测取U0=f(I f)。
1)把发电机G的负载开关S打开,接通控制屏上的励磁电源开关,将R f2调至使G励磁电压最小的位置。
2)使MG电枢串联起动电阻R1阻值最大,R f1阻值最小。
仍先接通控制屏下方左边的励磁电源开关,在观察到MG的励磁电流为最大的条件下,再接通控制屏下方右边的电枢电源开关,起动直流电动机MG,其旋转方向应符合正向旋转的要求。
图2-3直流他励发电机接线图3)电动机MG 起动正常运转后,将MG 电枢串联电阻R 1调至最小值,将MG 的电枢电源电压调为220V ,调节电动机磁场调节电阻R f1,使发电机转速达额定值,并在以后整个实验过程中始终保持此额定转速不变。
直流电机实验报告
直流电机实验报告电机实验报告电⽓1209⾼树伦12292002实验⼀:他励直流发电机⼀、实验电路图按图接线:图中直流发电机G 选⽤DJ15,其额定值P N=100W,U N=180V,I N=0.5A,n N=1600r/min。
校正直流测功机MG 作为G 的原动机(按他励电动机接线)。
MG、G 及TG 由联轴器直接连接。
开关S 选⽤D51组件。
R f1 选⽤D44 的1800Ω变阻器,R f2 选⽤D42 的900Ω变阻器,并采⽤分压器接法。
R1 选⽤D44 的180Ω变阻器。
R2 为发电机的负载电阻选⽤D42,采⽤串并联接法(900Ω与900Ω电阻串联加上900Ω与900Ω并联),阻值为2250Ω。
当负载电流⼤于0.4 A 时⽤并联部分,⽽将串联部分阻值调到最⼩并⽤导线短接。
直流电流表、电压表选⽤D31、并选择合适的量程。
⼆、实验器材三、实验步骤(1)测空载特性1)把发电机G 的负载开关S 打开,接通控制屏上的励磁电源开关,将R f2 调⾄使G 励磁电流最⼩的位置。
2)使MG 电枢串联起动电阻R1 阻值最⼤,R f1 阻值最⼩。
仍先接通控制屏下⽅左边的励磁电源开关,在观察到MG 的励磁电流为最⼤的条件下,再接通控制屏下⽅右边的电枢电源开关,起动直流电动机MG,其旋转⽅向应符合正向旋转的要求。
3)电动机MG 起动正常运转后,将MG 电枢串联电阻R1 调⾄最⼩值,将MG 的电枢电源电压调为220V,调节电动机磁场调节电阻R f1,使发电机转速达额定值,并在以后整个实验过程中始终保持此额定转速不变。
4)调节发电机励磁分压电阻R f2,使发电机空载电压达U0=1.2U N 为⽌。
5)在保持n=n N=1600r/min 条件下,从U0=1.2U N 开始,单⽅向调节分压器电阻R f2 使发电机励磁电流逐次减⼩,每次测取发电机的空载电压U0 和励磁电流I f,直⾄I f=0(此时测得的电压即为电机的剩磁电压)。
直流发电机和并励电动机实验
第一章直流电机实验1-1 认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、预习要点1、如何正确选择使用仪器仪表。
特别是电压表电流表的量程。
2、直流电动机起动时,为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果?3、直流电动机起动时,励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果?4、直流电动机调速及改变转向的方法。
三、实验项目1、了解DD01电源控制屏中的电枢电源、励磁电源、校正过的直流电机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。
2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
3、直流他励电动机的起动、调速及改变转向。
四、实验设备及控制屏上挂件排列顺序12、控制屏上挂件排列顺序D31、D42、D41、D51、D31、D44五、实验说明及操作步骤1、由实验指导人员介绍DDSZ -1型电机及电气技术实验装置各面板布置及使用方法,讲解电机实验的基本要求,安全操作和注意事项。
2、用伏安法测电枢的直流电阻图1-1 测电枢绕组直流电阻接线图(1)按图1-1接线,电阻R 用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。
A 表选用D31直流、毫安、安培表,量程选用5A 档。
开关S 选用D51挂箱。
(2)经检查无误后接通电枢电源,并调至220V 。
调节R 使电枢电流达到0.2A (如果电流太大,可能由于剩磁的作用使电机旋转,测量无法进行;如果此时电流太小,可能由于接触电阻产生较大的误差),迅速测取电机电枢两端电压U 和电流I 。
将电机分别旋转三分之一和三分之二周,同样测取电U 、I 三组数据列于表1-1中。
(3)增大R 使电流分别达到0.15A 和0.1A ,用同样方法测取六组数据列于表1-1中。
直流发电机实验报告
实验报告二实验名称:直流发电机实验实验目的:掌握用实验方法测定直流发电机的运行特性,并根据所测得的运行特性评定该被试电机的有关性能实验项目:1•他励发电机的空载特性:保持n二n N,使1=0,测取U o=f(I f)。
2. 他励发电机的外特性:保持n二n N,使I f =I fN,测取U=f(I)。
3. 他励发电机的调节特性:保持n二n N,使U=U N,测取I f =f(l)。
(二)空载特性实验填写空载特性实验数据表格表2-1 n=n N=1600r/min(三)外特性实验填写外特性实验数据表格表2-2 n=n N=1600r/min l f2=l f2N(四)调整特性实验填写外特性实验数据表格表N N(五)问题讨论1.什么是发电机的运行特性?对于不同的特性曲线,在实验中哪些物理量应保持不变,而哪些物理量应测取?答:发电机的外部可测量有三个,即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时,3个物理量中1个保持不变,另外2个之间的关系称为发电机的运行特性。
所以,衡量直流发电机的性能,通常用其特性曲线来判定。
包括空载特性、外特性、效率特性。
的大小,端电压将跟着变化。
这个变化关系曲线被称为直流发电机的空载特性曲线,该曲线可以看出电机运行点的磁路饱和程度。
流发电机的负载电流,端电压随负载电流变化的关系被称为直流发电机的外特性2•做空载试验时,励磁电流为什么必须单方向调节?答:发电机空载试验,励磁电流不能为零,因为励磁电流如果是零的话,输出电压将无穷大,会击穿电机的绝缘层,所以励磁只能从小电流向大电流方向单方向调,防止励磁电流调到零。
3.实验的体会和建议答:通过此次实验,我掌握了发电机的运行特性。
发电机的转速由原动机决定,一般认为转速恒定。
除了转速N夕卜,发电机的外部可测量有三个,即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时,3个物理量中1个保持不变,另外2个之间的关系称为发电机的运行特性。
直流他励电动机实验
五、注意事项
1.直流他励电动机启动时,须将励磁回路串联的电阻Rf1调至最 小,先接通励磁电源,使励磁电流最大,同时必须将电枢串联启动电 阻R1调至最大,然后方可接通电枢电源。使电动机正常起动。启动后, 将启动电阻R1调至零,使电动机正常工作。
2.直流他励电动机停机时,必须先切断电枢电源,然后断开励 磁电源。同时必须将电枢串联的启动电阻R1调回到最大值,励磁回路 串联的电阻Rf1调回到最小值。给下次启动做 好准备。
直流电动机
§ 直流他励电动机实验
一、实验目的 二、实验内容 三、实验器材及控制屏上挂件排列顺序
1.实验器材 2.控制屏上挂件排列顺序
直流电动机
四、实验线路与操作步骤 1.用伏安法测电枢的直流电阻机的启动、调速及改变转向
直流他励电动机接线图
直流电动机
实验6 直流他励发电机实验
n=nN=1600 r/min
3 4 5 6
If2=If2n
7 8
广西大学行健文理学院
12
电 机 学 实 验
(3)调整特性
实验步骤
☆ 断开发电机负载开关S2,调节发电机磁场电阻Rf2, 使发电机空载电压达额定值(UN=200V)。 ☆ 在保持发电机n=nN条件下,合上负载开关S2,调节负 载电阻R2,逐次增加发电机输出电流I,同时相应调节发电 机励磁电流If2,使发电机端电压保持额定值U=UN,从发电 机的空载至额定负载范围内每次测取发电机的输出电流I和 励磁电流If2,共取6-8组数据填入表6-3中。
1 U(V) I(A) 广西大学行健文理学院 2
n=nN=
3 4
r/min
5 6
Rf2=常数
7 8
22
电 机 学 实 验
六、注意事项
1.起动直流电动机时,先把R1调到最大,Rf2 调到最小,起动完毕后,再把R1调到最小。 2.做外特性时,当电流超过0.4安时,R2中串 联的电阻必须调至零,以免损坏。
S2
A2
V
S1 mA2
G __
Rf2
R2
2
图6-1
直流他励发电机;
+
电 机 学 实 验
五、 实验方法 1. 他励发电机实验
6
电 机 学 实 验
G:直流发电机M01, M:直流电动机M03,按他励接法。 S1、S2:双刀双掷开关,位于NMCL-48。 R1:电枢调节电阻100Ω/1.22A,位于NMEL-09。 Rf1:磁场调节电阻3000Ω/200mA,位于NMEL-09。 Rf2:磁场调节变阻器900Ω ,位于NMEL-03最上端. R2:发电机负载电阻,采用NMEL-03中间端和下端变阻 器,采用串并联接法,阻值为2250Ω(900Ω与900Ω电阻串 联加上900Ω与900Ω并联)。调节时先调节串联部分,当负 载电流大于0.4A时用并联部分,并将串联部分阻值调到最小 并用导线短接以避免烧毁熔断器。 mA1、A1:分别为毫安表和电流表,位于直流电源上。 U1、U2:分别为可调直流稳压电源和电机励磁电源。 V2 、mA2、A2、:直流毫安、电流、电压表(NMCL001)。
实验一 直流他励电动机调速(实验报告)
重庆交通大学
学生实验报告
实验课程名称
开课实验室
学院年级专业班
学生姓名学号
开课时间至学年第学期
实验一并励直流电动机调速方法
一、实验目的
二、实验项目
三、实验方法
2 实验电路
四、实验数据
(1)改变电枢端电压的调速
(2)改变励磁电流的调速
五、思考题
1、当电动机的负载转矩和励磁电流不变时,减小电枢端电压,为什么会引起电动机转速降低?
2、当电动机的负载转矩和电枢端电压不变时,减小励磁电流会引起转速的升高,为什么?
3、并励电动机在负载运行中,当磁场回路断线时是否一定会出现“飞车”?为什么?。
实验报告-直流他励电机
Ia,n1590160016101620163016401650166016700.20.40.60.811.2Ia,T200.20.40.60.811.20.20.40.60.811.2N(%),Ia0.620.630.640.650.660.670.680.690.7T2,n0.20.40.60.811.2159016001610162016301640165016601670计算数据Ia(A) 1.1 1 0.91 0.7 0.61 P2(W) 179.9847 162.4896 136.5 116.2182 99.7101 N(%) 0.693315 0.683879 0.626722 0.677262 0.656852n(r/min),Ua改变电枢端电压的调速020040060080010001200140016001800050100150200250If,n改变励磁电流的调速010********6070809005001000150020002500改变电枢端电压的调速时,,M 和If 不变时,T 与磁通量不变,固Ia 不变改变励磁电流调速时,M 不变,T 不变,Ia 与If 成反比,当励磁电流减小时,Ia 会增加。
两种方法的优缺点:改变电枢端电压调速可以是连续光滑的无极调速;机械特性硬,对负载和重载有明显的调速效果。
但转速只能从额定转速往下调,初投资大,维护要求高。
改变励磁电流调速在恒转矩时,因磁通量减小,导致电枢电流增大,机械效率降低,而且长时间运行会导致电机发热,固弱磁调速适合哼功率场合,弱磁调速可以连续平滑调速,改变励磁电流控制方便,但转速只能从励磁转速往上调。
(整理)实验一 直流他励电动机机械特性.
电机拖动实验实验一直流他励电动机机械特性一.实验目的了解直流电动机的各种运转状态时的机械特性二.预习要点1.改变他励直流电动机械特性有哪些方法?2.他励直流电动机在什么情况下,从电动机运行状态进入回馈制动状态?他励直流电动机回馈制动时,能量传递关系,电动势平衡方程式及机械特性又是什么情况?3.他励直流电动机反接制动时,能量传递关系,电动势平衡方程式及机械特性。
三.实验项目1.直流他励电动机机械特性。
2.回馈制动特性3. 自由停车及能耗制动。
4.反接制动。
四.实验设备及仪器1.NMEL系列电机系统教学实验台主控制屏。
2.电机导轨及转速表(MMEL-13)3.三相可调电阻900Ω(NMEL-03)4.三相可调电阻90Ω(NMEL-04)5.波形测试及开关板(NMEL-05B)6、直流电压、电流、毫安表(NMEL-06)7.电机起动箱(NMEL-09)五.实验方法及步骤1.直流他励电动机机械特性及回馈制动特性接线图如图1-1图中直流电压表V1为220V可调直流稳压电源(电枢电源)自带,V2为MEL-06上直流电压表,量程为300V;直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安培表;mA2、A2分别选用量程为200mA、5A的毫安表、安培表(NMEL-06)R1选用1800Ω欧姆电阻(NMEL-03两只900Ω电阻相串联)R2选用180欧姆电阻(NMEL-04中两90欧姆电阻相串联)R3选用3000Ω磁场调节电阻(NMEL-09)R4选用2250Ω电阻(用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联)开关S1、S2选用NMEL-05中的双刀双掷开关。
M为直流他励电动机M03,请抄写电机铭牌上的参数并填入下表中:G为直流发电机M12,请抄写电机铭牌上的参数并填入下表中:图1-1直流他励电动机机械特性实验线路图按图1-1接线,在开启电源前,检查开关、电阻的设置;(1)开关S1合向“1”端,S2合向“2”端。
实验一直流发电机实验
实验一直流发电机实验1、直流发电机实验1-1 认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、预习要点1、如何正确选择使用仪器仪表。
特别是电压表电流表的量程。
2、直流电动机起动时,为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果?3、直流电动机起动时,励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果? 4、直流电动机调速及改变转向的方法。
三、实验项目1、了解实验装置中的电枢电源、励磁电源、涡流测功系统、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。
2、掌握涡流测功机控制系统的使用方法及原理。
3、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
4、直流他励电动机的起动、调速及改变转向。
四、实验设备及控制屏上挂件排列顺序1、实验设备序号 1 2 3 4 5 6 7 型号 D55-4 名称涡流测功机控制箱数量 1 台 1 台 1 台 2 件 1 件 1 件 1 件 DD03-4 涡流测功机及导轨 DJ23-1直流电动机 D31 D42 D44 D51 直流数字电压、毫安、安培表三相可调电阻器可调电阻器、电容器波形测试及开关板 2、控制屏上挂件排列顺序D55-4,D31、D44,D31、五、实验说明及操作步骤1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法,讲解电机实验的基本要求,安全操作和注意事项。
2、将D55-4涡流测功机控制箱挂件的三芯电源插头插到控制屏的三芯插座,打开涡流测功机控制箱的电源开关,然后用信号线将涡流测功机控制箱与涡流测功机导轨连接好。
按下“调零”按钮,将“突减载”开关拨至下端。
用手转动涡流测功机转轴,然后顺时针调节右侧给定旋钮一定位置,再次用手转动涡流测功机转轴,对比一下转动时的阻力。
实验一直流发电机实验
实验一直流发电机实验1、直流发电机实验1-1 认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、预习要点1、如何正确选择使用仪器仪表。
特别是电压表电流表的量程。
2、直流电动机起动时,为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果?3、直流电动机起动时,励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果? 4、直流电动机调速及改变转向的方法。
三、实验项目1、了解实验装置中的电枢电源、励磁电源、涡流测功系统、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。
2、掌握涡流测功机控制系统的使用方法及原理。
3、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
4、直流他励电动机的起动、调速及改变转向。
四、实验设备及控制屏上挂件排列顺序1、实验设备序号 1 2 3 4 5 6 7 型号 D55-4 名称涡流测功机控制箱数量 1 台 1 台 1 台 2 件 1 件 1 件 1 件 DD03-4 涡流测功机及导轨 DJ23-1直流电动机 D31 D42 D44 D51 直流数字电压、毫安、安培表三相可调电阻器可调电阻器、电容器波形测试及开关板 2、控制屏上挂件排列顺序D55-4,D31、D44,D31、五、实验说明及操作步骤1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法,讲解电机实验的基本要求,安全操作和注意事项。
2、将D55-4涡流测功机控制箱挂件的三芯电源插头插到控制屏的三芯插座,打开涡流测功机控制箱的电源开关,然后用信号线将涡流测功机控制箱与涡流测功机导轨连接好。
按下“调零”按钮,将“突减载”开关拨至下端。
用手转动涡流测功机转轴,然后顺时针调节右侧给定旋钮一定位置,再次用手转动涡流测功机转轴,对比一下转动时的阻力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
☆ 从数字转速表上观察电机旋转方向,若电机反转,可 先停机,将电枢或励磁两端接线对调,重新起动,则电机 转向应符合正向旋转的要求。
☆ 调节电动机电枢电阻R1至最小值,可调直流稳压电源 调至220V,再调节电动机磁场电阻Rf1,使电动机(发电 机)转速达到1600r/min(额定值),并在以后整个实验 过程中始终保持此额定转速不变。
☆ 在保持n=nN和If2=If2N不变的条件下,逐渐增加负载电 阻,即减少发电机负载电流,在额定负载到空载运行点范 围内,每次测取发电机的电压U和电流I,直到空载(断 开开关S2),共取6-8组数据,填入表6-2中。其中额定和 空载两点必测。
表6-2
n=nN=1600 r/min If2=If2n
☆ 调节发电机磁场电阻Rf2,使发电机空载电压达 V0=1.2UN(240V)为止。
☆ 在保持电机额定转速(1600r/min)条件下,从 U0=1.2UN开始,单方向调节分压器电阻Rf2,使发电机励 磁电流逐次减小,直至If2=0。
每次测取发电机的空载电压U0和励磁电流If2,读取7-8 组数据,填入表6-1中,其中U0=UN和If2=O两点必测, 并在U0=UN附近测点应较密。
串联加上900Ω与900Ω并联)。调节时先调节串联部分,当
负载电流大于0.4A时用并联部分,并将串联部分阻值调到最
小并用导线短接以避免烧毁熔断器。
mA1、A1:分别为毫安表和电流表,位于直流电源上。 U1、U2:分别为可调直流稳压电源和电机励磁电源。 V2 、mA2、A2、:直流毫安、电流、电压表(NMCL001)。
演示文稿实验直流他励发电机 实验
(优选)实验直流他励发电机 实验
实验 6 直流发电机实验
一、实验目的
掌握用实验方法测定直流发电机的运行特性,并根据所 测得的运行特性评定该被试电机的有关性能。
通过实验观察直流并励发电机的自励过程和自励条件。
二、预习内容
直流发电机的工作原理和运行特性 直流发电机自励条件
三、实验设备及仪器
1.电机教学实验台主控制屏; 2.电机导轨及涡流测功机、转矩转速测量(NMEL-3); 3.可调直流稳压电源(含直流电压、电流、毫安表); 4.直流电压、毫安、安培表(NMCL-001); 5. 直流并励电动机(MO3); 6. 直流复励发电机(MO1); 7. 三相可调电阻900Ω(NMEL-03); 8. 三相可调电阻900Ω(NMEL-04); 9. 开关板(NMCL-48); 10. 电机起动箱(NMEL-09)
串联加上900Ω与900Ω并联)。调节时先调节串联部分,当
负载电流大于0.4A时用并联部分,并将串联部分阻值调到最
小并用导线短接以避免烧毁熔断器。
mA1、A1:分别为毫安表和电流表,位于直流电源上。 U1、U2:分别为可调直流稳压电源和电机励磁电源。 V2 、mA2、A2、:直流毫安、电流、电压表(NMCL001)。
四、实验项目
1.直流他励发电机 (1)空载特性 (2)外特性 (3)调节特性
2.直流并励发电机 (1)观察自励过程
(2)测外特性
3.直流复励发电机 积复励发电机外特性
五、 实验方法 1. 他励发电机实验
+
+
可调 直流 稳压 电源
R1 A1 mA1
Rf1
U1
V1
U2
M__
—
—
S2
A2
S1 mA2
G__
(1)空载特性
实验步骤
☆ 按图6-1所示电路接好电路。
☆ 打开发电机负载开关S2,合上励磁电源开关S1,接通 直流电机励磁电源,调节Rf2,使直流发电机励磁电压最 小,mA2读数最小。此时,注意选择各仪表的量程。
☆ 调节电动机电枢调节电阻R1至最大,磁场调节电阻Rf1 至最小,起动可调直流稳压电源(先合上对应的船形开关, 再按下复位按钮,此时,绿色工作发光二极管亮,表明直 流电压已正常建立),使电机旋转。
表6-1
n=nN=1600 r/min
1
2
3
4
5
6
7
8
UO(V)
If2(A)
(2)外特性
实验步骤
☆ 在空载实验后,把发电机负载电阻R2调到最大值(把 MEL-03中间和下端的变阻器逆时针旋转到底),合上负 载开关S2。
☆ 打同时调节电动机磁场调节电阻Rf1,发电机磁场调节 电阻Rf2和负载电阻R2,使发电机的n=nN,U=UN(200V), I=IN(0.5A),该点为发电机的额定运行点,其励磁电流 称为额定励磁电流If2N= A。
R2
V2
Rf2
图6-1 直流他励发电机实验接线图
G:直流发电机M01,
M:直流电动机M03,按他励接法。
S1、S2:双刀双掷开关,位于NMCL-48。 R1:电枢调节电阻100Ω/1.22A,位于NMEL-09。 Rf1:磁场调节电阻3000Ω/200mA,位于NMEL-09。 Rf2:磁场调节变阻器900Ω ,位于NMEL-03最上端. R2:发电机负载电阻,采用NMEL-03中间端和下端变阻 器,采用串并联接法,阻值为2250Ω(900Ω与900Ω电阻
表6-3
n=nN=1600 r/min, U=UN=220V
1
2
3
4
5
6
7
8
I(A)
If2(A)
2. 并励直流发电机实验
+
U1
V1
R1
A1 mA1
_M_
—
S2
A2
G__
V2
R2
Rf1
S1 mA2
Rf2
—
+
图 6-2 直 流 U2 并 励 发 电 实 验 接 线 图
S1、S2:双刀双掷开关,位于NMCL-48。 R1:电枢调节电阻100Ω/1.22A,位于NMEL-09。 Rf1:磁场调节电阻3000Ω/200mA,位于NMEL-09。 Rf2:NMEL-03中两只900Ω电阻串联 ,并调到最大. R2:发电机负载电阻,采用NMEL-03中间端和下端变阻 器,采用串并联接法,阻值为2250Ω(900Ω与900Ω电阻
1
2
3
4
5
6
性
实验步骤
☆ 断开发电机负载开关S2,调节发电机磁场电阻Rf2,使 发电机空载电压达额定值(UN=200V)。
☆ 在保持发电机n=nN条件下,合上负载开关S2,调节负载 电阻R2,逐次增加发电机输出电流I,同时相应调节发电机 励磁电流If2,使发电机端电压保持额定值U=UN,从发电机 的空载至额定负载范围内每次测取发电机的输出电流I和励 磁电流If2,共取6-8组数据填入表6-3中。
