功率因数表原理
功率因数表的工作原理
功率因数表的工作原理功率因数表是一种能够检测和测量电路中功率因数的仪器设备。
其主要原理是基于交流电路中的基本关系式：电流I、电压V和功率P 之间的关系P=VIcosθ。
其中，θ表示电路中的功率因数。
功率因数表的工作原理可以分为以下几个步骤：1. 测量电路中的电压和电流值功率因数表的首要任务就是测量电路中的电压和电流值。
为了确保测量的准确性，功率因数表通常配备有高精度电流互感器和电压测量器。
电流互感器能够将电路中的电流转换成相应的电压信号，而电压测量器则能够精确测量电路中的电压值。
2. 计算电路中的功率和功率因数当功率因数表测量到电压和电流值后，它就能够根据上述的基本关系式计算出电路中的功率和功率因数。
具体而言，功率因数表会将电路中的电流I和电压V相乘得到电路中的实际功率P，然后再将实际功率P除以电流I和电压V的乘积得到功率因数cosθ。
3. 显示测量结果功率因数表最后一步的工作就是将测量结果直观地展示给用户。
通常，功率因数表会配备液晶显示屏，以便用户能够直观地看到电路中的电压、电流、实际功率和功率因数。
此外，有些功率因数表还会具备储存和回放测量数据的功能，以便用户在需要时能够随时查看测量结果。
需要注意的是，功率因数表在测量功率因数时，需要保证被测电路中只有电阻性负载，不能有电感性负载和电容性负载。
否则，由于电感性负载和电容性负载会使电路中的功率因数变化，进而影响测量结果的准确性。
总之，功率因数表是一种通过测量电路中的电压和电流值，并根据基本关系式计算出电路中的功率和功率因数的仪器设备。
其重要作用在于帮助用户评估电路中的能效和安全性，以及及时发现可能存在的问题。
功率因数表的工作原理
功率因数表的工作原理功率因数表是一种用于测量电路中功率因数的仪器。
在电路中，功率因数是指实际功率与视在功率的比值，它反映了电路中电能的利用效率。
功率因数表的工作原理是基于电路中的电流、电压和相位角的测量。
功率因数表通常由一个电流表和一个电压表组成，它们通过一个电路板连接在一起。
当电路中有电流流过时，电流表会显示出电路中的电流大小。
当电路中有电压时，电压表会显示出电路中的电压大小。
这两个表的读数可以用来计算出电路中的视在功率。
视在功率是电路中电能的总量，它包括有功功率和无功功率。
有功功率是电路中真正用于做功的电能，它可以用来驱动电动机、加热器等负载。
无功功率是电路中的电能在电容器和电感器之间交换的电能，它不能直接用于驱动负载，但是它对电路的稳定性和效率都有着重要的作用。
功率因数是有功功率与视在功率的比值。
当电路中只有有功功率时，功率因数为1，这代表电路中的电能全部用于做功。
当电路中有无功功率时，功率因数会降低，这代表电路中有一部分电能被浪费在电容器和电感器之间的互相转换中。
为了测量功率因数，功率因数表需要测量电路中的相位角。
相位角是电流和电压之间的相位差，它反映了电路中电流和电压之间的关系。
当电路中只有有功功率时，相位角为0，这代表电流和电压是完全同步的。
当电路中有无功功率时，相位角会偏离0度，这代表电流和电压之间存在相位差。
功率因数表通过测量电路中的相位角来计算出功率因数。
它使用一个相位差计算器来测量电流和电压之间的相位差，并将结果显示在一个数字显示器上。
这个数字表示相位差的角度，它可以用来计算出功率因数。
功率因数表的读数可以告诉我们电路中电能的利用效率，它对电路的设计和维护都有着重要的作用。
总之，功率因数表是一种用于测量电路中功率因数的仪器。
它通过测量电流、电压和相位角来计算出功率因数，从而反映电路中电能的利用效率。
功率因数表对于电路的设计和维护都有着重要的作用，它可以帮助我们优化电路的性能，提高电能的利用效率。
功率因数补偿表
功率因数补偿表摘要：一、功率因数补偿表的定义与作用1.功率因数补偿表的定义2.功率因数补偿表的作用二、功率因数补偿表的分类与特点1.功率因数补偿表的分类2.各类功率因数补偿表的特点三、功率因数补偿表的工作原理1.功率因数补偿表的工作原理简述2.具体工作流程与相关参数四、功率因数补偿表的应用领域1.工业生产中的应用2.电力系统中的应用3.其他领域中的应用五、功率因数补偿表的发展趋势与展望1.技术发展趋势2.市场前景与展望正文：一、功率因数补偿表的定义与作用功率因数补偿表，是一种用于测量电路中功率因数的仪器。
它能有效提高电路的功率因数，从而提高电能利用率，降低用电成本。
在工业生产、电力系统以及其他用电领域中都有着广泛的应用。
二、功率因数补偿表的分类与特点根据工作原理和补偿方式的不同，功率因数补偿表可分为以下几类：1.电容式功率因数补偿表：通过并联电容器进行补偿，具有结构简单、成本低的优点。
2.电感式功率因数补偿表：通过串联电感器进行补偿，具有响应速度快、动态范围大的优点。
3.同步补偿式功率因数补偿表：采用晶闸管等器件进行同步补偿，具有补偿效果好、稳定性高的优点。
各类功率因数补偿表特点如下：1.电容式功率因数补偿表：补偿效果较弱，适用于对补偿效果要求不高的场合。
2.电感式功率因数补偿表：补偿效果较强，适用于对补偿效果要求较高的场合。
3.同步补偿式功率因数补偿表：补偿效果最佳，适用于对补偿效果要求极高的场合。
三、功率因数补偿表的工作原理功率因数补偿表的工作原理简述如下：当电路中的有功功率和无功功率发生变化时，功率因数补偿表能自动检测到这些变化，并通过补偿器件（如电容器、电感器等）对电路进行实时补偿，从而提高电路的功率因数。
具体工作流程与相关参数包括：1.实时检测电路中的有功功率、无功功率和视在功率。
2.根据检测结果，计算出当前的功率因数。
3.比较设定的功率因数目标值和实际测量值，判断是否需要进行补偿。
4.如果需要补偿，通过补偿器件对电路进行实时补偿。
功率因数表的结构与工作原理及示波图法测量功率因数
功率因数表的结构与工作原理及示波图法测量功率因数摘要:本文主要描述测量功率因数的方法，介绍相关仪表的结构及其工作原理，在测量功率因数时产生误差的因素。
现在常见的是采用单片机测量功率因数，说明它的工作原理。
阐述通过示波图测量功率因数的方法。
关键字:功率因数机械式电子式1.功率因数的定义在交流电路中，电压(U)与电流(I)之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cos Φ=P/S。
在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以cosΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
功率因数也可以由电路中纯阻值与总阻抗的比值求得。
在实际电路中由于有电机设备中(如鼓风机、抽水机、压缩机等)等感性负载,使功率因数降低即产生了无功功率.无功功率使得电能没有全部转化为人们所用（即有功功率），而有一部分损耗（即无功功率）。
也就是因为感性负载的存在，造成了系统里的一个KVAR 值，视在功率、有功功率、无功功率三者是一个三角函数的关系：KVA2=KW2+KVAR2功率因数一般用仪表测量，有机械式功率因数表，电子式功率因数表。
也可以通过示波图测量，以下分别阐述他们的结构与工作原理。
2.机械式功率因数表的结构及工作原理单项功率因数表一般用于单相交流电路或使用对称负载平衡的三相交流电路中。
单相表在频率不同时会影响读数准确性。
常见机械式功率因数表一般有电动式，铁磁电动式，电磁式和变换器式几种。
现在以单相功率因数表为例来介绍机械式功率因数表的原理：见图一，其可动部分由两个互相垂直的动圈组成。
动圈1与电阻器R串联后接以电压U,并与通以负载电流I的固定线圈（静圈）组合，相当于功率表，从而使可动部分受到一个与功率UI cosφ和偏转角正弦sinα的乘积成正比的力矩M1， M1=K1UIcosφsinα。
功率因数改变实验报告
一、实验目的1. 了解功率因数的概念及其在电路中的作用。
2. 掌握功率因数的测量方法。
3. 研究不同负载对功率因数的影响。
4. 探讨提高功率因数的方法及其实验效果。
二、实验原理功率因数（Power Factor，简称PF）是交流电路中，有功功率（Active Power，简称AP）与视在功率（Apparent Power，简称AP）的比值，用符号cosφ表示。
功率因数是衡量电路效率的重要指标，其值介于0到1之间。
功率因数越高，电路的效率越高，能源浪费越少。
功率因数φ与有功功率AP、视在功率AP和功率角φ之间的关系如下：\[ \cosφ = \frac{AP}{AP} = \frac{AP}{\sqrt{AP^2 + AQ^2}} \]其中，AQ表示无功功率（Reactive Power，简称AQ）。
三、实验器材1. 交流电源：220V/50Hz2. 功率因数表3. 电阻器4. 电容器5. 交流电压表6. 交流电流表7. 电桥8. 连接线四、实验步骤1. 测量空载功率因数：将电阻器接入电路，不接电容，用功率因数表测量空载功率因数。
2. 测量不同负载下的功率因数：依次接入不同负载（电阻器、电容器），用功率因数表测量不同负载下的功率因数。
3. 计算功率因数：根据实验数据，计算不同负载下的功率因数。
4. 分析实验结果：分析不同负载对功率因数的影响，并探讨提高功率因数的方法。
五、实验结果与分析1. 空载功率因数：实验测得空载功率因数为0.8，说明电路本身存在一定的无功功率。
2. 不同负载下的功率因数：实验结果显示，随着负载的接入，功率因数逐渐降低。
当接入电容器时，功率因数得到显著提高。
3. 提高功率因数的方法：并联电容法：在电路中并联适当的电容，可以补偿无功功率，提高功率因数。
串联电感法：在电路中串联适当的电感，可以抑制无功功率，提高功率因数。
改进负载：选择合适的负载，尽量降低电路的无功功率，提高功率因数。
功率表的原理和接线分析
（1）当用于直流电路的功率测量时，通过定圈的电流I1与被测电路电流相等，即I1=I，而动圈中的电流I2可由欧姆定律得到，即I2=U/R2，由于电流线圈两端的电压降远小于负载两端的电压U，故可以认为电压支路两端的电压与负载U是相等的。上式中R2是电压支路总电阻，它包括动圈电阻和附加电阻Rfj，对于一个已制成的功率表来说，R2是一常数。由前面公式α∝I1·I2可得
由前式α∝I1·I2·COSO可得α∝UI·COSO=P即电动系功率表用于交流电路的功率测量时,其可动部分的偏转角与被测电路的有功功率P成正比。虽然这一结论是在正弦交流电路的情况下得出的，但它对非正弦交流电路同样适用。
综上所述，电动系功率表不论用于直流或交流电路的功率测量，其可动部分偏转角均与被测电路的功率成正比。因此电动系仪表的标度尺刻度是均匀的。
2.3.1电压线圈前接法适用于负载电阻远比电流线圈电阻大得多的情况，因为此时电流线圈中的电流虽然等于负载电流，但电压支路两端的电压包含负载电压和电流线圈两端的电压，即功率表的读数中多出了电流线圈的功率消耗I2R1（I是负载电流，R1是电流线圈中的电阻）。如果负载电阻远比R1大，则I2R1对读数所引起的误差就比较小。
在我公司的各种外购产品中，各种方表、槽表、模拟型或越来越多的数字式测量仪表占有一定的数量。下面对常用有功功率表和无功功率表的原理及接线方式作以简要的介绍。
1、结构和工作原理
在电力系统中，虽然用于测量功率的表计种类很多，但它们都同属于电动系仪表。这种仪表有两个线圈：固定线圈（又称定圈）和可动线圈（又称动圈）。定圈分为两个部分平行排列，这使得定圈两部分之间的磁场比较均匀。动圈与转轴连接，一起放置在定圈的两部分之间。
参考文献
1.《电气测量》神建机电学校主编
功率因数表原理
功率因数表原理功率因数表是用来测量电路中功率因数的仪器。
功率因数是描述交流电路中有功功率与视在功率之间关系的一个参数。
在实际应用中，了解和掌握功率因数对于电路运行和效率的优化非常重要。
一、什么是功率因数？功率因数是指电路中有功功率与视在功率之间的比值。
有功功率是电路中实际产生的功率，而视在功率是电路中电流和电压的乘积。
功率因数的取值范围在0到1之间，当功率因数为1时，表示电路中的有功功率和视在功率相等，此时电路的功率利用率最高；当功率因数小于1时，表示电路中有一部分能量被浪费，电路的功率利用率较低。
二、功率因数的影响1. 电网损耗：功率因数低会导致电网输电损耗增加，造成电网能源浪费。
2. 电力设备寿命：功率因数低会使电力设备的温升增加，影响设备的寿命。
3. 系统电压稳定性：功率因数低会导致电压波动，影响电力系统稳定运行。
4. 电力质量：功率因数低会引起电力谐波污染，影响电力质量。
三、功率因数表的原理功率因数表原理是基于功率三角的计算方法。
功率三角是指以有功功率、视在功率和无功功率为三个边长的三角形。
根据勾股定理，可以得到功率因数的计算公式：功率因数=有功功率/视在功率。
功率因数表通过测量电路中的电流和电压来计算功率因数。
它包含一个电流线圈和一个电压线圈。
当电流通过电流线圈时，产生一个磁场，而当电压通过电压线圈时，也产生一个磁场。
这两个磁场的相互作用会导致一个力矩，使得指针在表盘上移动。
根据力矩的大小和方向，可以确定功率因数的值。
四、功率因数表的使用功率因数表通常用于工业生产中的电力负载管理和能效评估。
通过使用功率因数表，可以实时监测电路中的功率因数，并对电路进行调整，以提高功率因数，减少能源浪费。
在使用功率因数表时，需要注意以下几点：1. 测量前应确保电路正常运行，不要有任何故障或漏电现象。
2. 正确连接电流线圈和电压线圈，保证测量的准确性。
3. 在测量过程中，应保持电路的稳定状态，避免干扰或波动对测量结果的影响。
功率因数的研究实验原理
功率因数的研究实验原理功率因数是指交流电路中有功功率与视在功率之比。
它描述了电路中有功和无功功率的分配情况，是衡量电能利用效率的重要参数。
功率因数的大小与电路中的有功和无功功率的相对大小有关，它的值域范围在-1到1之间。
功率因数的研究实验可通过测量电路中的电流、电压和相位差等参数，来计算和验证功率因数的大小及其对电能传输的影响。
以下是关于功率因数研究实验的原理和步骤的详细说明：1. 实验准备：a. 准备一个交流电路，包括交流电源、电流表、电压表和负载等设备；b. 确定实验所需的电压和电流范围，并选择合适的电源和负载进行实验；c. 检查电路连接是否正确，并确保测量仪器的准确性和灵敏度。
2. 测量电路参数：a. 在实验电路中分别接入电流表和电压表，测量电路的电流和电压值；b. 记录电流和电压的相位差，可使用示波器等设备进行准确测量。
3. 计算功率和功率因数：a. 根据测量得到的电流和电压值，计算电路中的有功功率和视在功率；b. 有功功率的计算公式为P = UIcosθ，其中P为有功功率，U为电压值，I 为电流值，θ为电压和电流的相位差；c. 视在功率的计算公式为S = UI，其中S为视在功率；d. 根据有功功率和视在功率的计算结果，计算功率因数PF = P/S。
4. 实验数据分析：a. 分析不同负载下的功率因数大小及其变化情况；b. 比较不同负载下功率因数对电能传输效率的影响；c. 分析电流和功率因数的关系，探讨电路中功率因数的改善方法。
5. 结果验证和讨论：a. 验证实验数据的准确性，确保测量结果的有效性；b. 讨论功率因数对电能传输和电路运行的重要性；c. 探讨提高功率因数的方法，如无功补偿装置的应用等。
通过以上实验步骤和数据分析，可以研究和验证功率因数的大小及其对电能传输的影响。
实验结果可以用于电力系统的优化设计和运行，提高能源利用效率，减少电网损耗，增强电路的稳定性和可靠性。
同时，对功率因数的研究也有助于促进电力系统的可持续发展和节能减排。
功率表工作原理
功率表工作原理
功率表是一种用来测量电路中功率的仪器，它可以帮助我们了解电路中的能量
转换情况，对于电路设计和故障排除都具有重要的作用。
那么，功率表是如何工作的呢？接下来，我们将详细介绍功率表的工作原理。
首先，功率表是通过测量电压和电流来计算功率的。
在电路中，电压是电子在
电场中的势能，而电流则是电子在电路中流动的载体。
当电流通过电阻时，会产生电压降，这就是电阻消耗的功率。
功率表利用电压和电流的测量值，通过数学计算来得出电路中的功率。
其次，功率表通常会采用电压和电流的乘积来计算功率。
在直流电路中，功率
P等于电压U和电流I的乘积，即P=UI。
而在交流电路中，由于电压和电流是随
时间变化的，功率表会采用更复杂的方法来计算功率，通常是通过采样并积分来得出平均功率值。
此外，功率表还需要考虑电路中的功率因数。
功率因数是指电路中有用功率与
视在功率的比值，是衡量电路效率的重要指标。
功率表在测量功率时，通常会同时测量功率因数，并根据功率因数的大小来评估电路的性能。
最后，功率表的工作原理还涉及到测量精度和灵敏度。
功率表需要具有足够的
测量精度，以确保测量结果的准确性。
而在测量小功率时，功率表需要具有足够的灵敏度，以保证测量的准确性和稳定性。
总的来说，功率表是通过测量电压和电流，利用数学方法来计算电路中的功率。
它需要考虑功率因数、测量精度和灵敏度等因素，以确保对电路功率的准确测量。
通过了解功率表的工作原理，我们可以更好地应用它来分析电路性能，进行电路设计和故障排除。
低功率因数瓦特表测试原理
(4)合理选择配变容量，改善配变的运行方式：对负载率比较低的配变，一般采取"撤、换、并、停"等方法，使其负载率提高到最佳值，从而改善电网的自然功率因数。
电力系统的无功电源除了同步电机外，还有静电电容器、静止无功补偿器以及静止无功发生器，这4种装置又称为无功补偿装置。除电容器外，其余几种既能吸收容性无功又能吸收感性无功。
(3)高压集中补偿：
高压集中补偿是指将并联电容器组直接装在变电所的6～10kV高压母线上的补偿方式。适用于用户远离变电所或在供电线路的末端，用户本身又有一定的高压负荷时，可以减少对电力系统无功的消耗并可以起到一定的补偿作用；补偿装置根据负荷的大小自动投切，从而合理地提高了用户的功率因数，避免功率因数降低导致电费的增加。同时便于运行维护，补偿效益高。
②同步调相机:
同步调相机是空载运行的同步电机，它能在欠励或过励的情况下向系统吸收或供出无功，装有自励装置的同步电机能根据电压平滑地调节输入或输出的无功功率，这是其优点。但它的有功损耗大、运行维护复杂、响应速度慢，近来已逐渐退出电网运行。
③并联电容器：
并联电容器补偿是目前使用最广泛的一种无功电源，由于通过电容器的交变电流在相位上正好超前于电容器极板上的电压，相反于电感中的滞后，由此可视为向电网"发?quot;无功功率：
(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。
(3)供电电压超出规定范围的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应当采取措施使电力系统的供电电压尽可能保持稳定。
功率表讲解全解
K1 I1 I 2 KI1 I 2 D
K1 I1 I 2 D
仪表的转动转矩 通入直流时，M=k1I1I2 通入交流时，
M=k1I1I2cos
i1和i2的 有效值 结论: 指针偏转的角度与两个电流 (对交流为有效值)的乘积成正比。 i1和i2之间 的相位差
功率表
功率表简介
功率表是电动系仪表，用于直流电路和交 流电路中测量电功率，其测量结构主要由固定 的电流线圈和可动的电压线圈组成，电流线圈 与负载串联，反映负载的电流；电压线圈与负 载并联，反映负载的电压。功率表有低功率因 数功率表和高功率因数功率表。
电动系仪表的结构
1. 结构 有两个线圈：
固定线圈和可
对于三相三线制， i A iB iC 0 代入上式得：
p12 p1 p2 uAi A uB iB uC iC pA pB pC p
式中： p12—由PW1、PW2二个功率表测出的瞬时功率之和； pΣ—三相总功率瞬时值。 两功率表对应的瞬时功率之和，等于三相总的瞬时功率。
动线圈。
可动线圈与 指针及空气阻尼 器的活塞都固定 在轴上。
功率表原理
这种电表测量机构的转动 力矩M与I1I2cosθ 有关﹐I1 为静圈电流，I2为动圈电流 ﹐θ 为两电流相量间夹角。 使负载电流I通过静圈﹐即 I1=I。将负载电压加于动圈 及与动圈串联的大电阻R上 ﹐则动圈中电流I2=U/R。 这样θ =φ ﹐而转动力矩 M=k*UIcosφ ﹐这反映了 功率P的大小。
实验室中用到两种型号的功率表： D34—W型功率表，属于低功率因数功率表， cosφ =0.2； D51型功率表，属于高功率因数功率表， cosφ =1。
功率因数的作用和原理
功率因数的作用和原理
一、功率因数的作用
功率因数又称为功率倍数、电路功率因数、电力因数，它是用来衡量电力电路中有效有功电功率与视在功率之间的比率。
电力因数的大小表明电力电路中视在功率中无效功率所占的比例，从而反映电力电路的效率。
电力因数的值越接近1，表明无效功率所占的比例越低，越接近100%，说明电路效率越高，节约能源的效果越好；反之，若电力因数远小于1，表明有效功率所占的比例极低，电路效率极低，节约能源的效果极差。
因此，功率因数体现了电力电路节能的程度，因此对于一个电力供需系统而言，功率因数是一个关键的指标。
提高功率因数，不但能提高设备的运行效率，减少系统的无功功率损耗，更能够节约电力的消耗，达到节能的目的。
二、功率因数的原理
功率因数定义为有功功率与视在功率的比值，可以由下式求得： PF= P≡/V|I|
其中，P≡表示有功功率，V|I|表示视在功率。
有功功率即实际有效功率，又被称为有效功率；有效功率与视在功率的比值就是功率因数。
视在功率又称为总功率，也叫做虚功率，它是用电器的实际电流I 与电压U 之积而得，可由下式表示：
V|I|=U*I
视在功率的大小取决于电器的电流，以及电路的电压，而有功功率只取决于电器的实际功率和功率因数。
功率因数大小表明电力电路危中视在功率中无效功率所占的比例，从而反映电力电路的效率，若功率因数越大，表明视在功率中无效功率所占的比例越小，越接近100%，说明电路效率越高，节约能源的效果也更好。
功率因数表
功率因数表功率因数表是丈量电路中的有功功率与视在功率之比的外表设备，功率因数指在沟通电路中，电压与电流之间的相位差（psi;）的余弦叫做功率因数，用符号COSpsi;标明，在数值上，功率因数是有功功率和视在功率的比值，即：COSpsi;=P/S。
功率因数是有关电器电路的首要功用参数。
目录功率因数表的原理功率因数表的设备功率因数表的技能参数功率因数表的留神事项功率因数表的原理以单项功率因数表为例来介绍功率因数表的原理：见图，其可动有些由两个相互笔直的动圈构成。
动圈1与电阻器R串联后接以电压U,并与静圈组合，恰当于无功功率表，然后使可动有些遭到一个与无功功率UIsinphi;和偏转角余弦cosalpha;的乘积成正比的力矩M2,M2=K2UIsinphi;;cosalpha;。
K2为系数。
对纯电阻负载,phi;＝0deg;,M2=0，电表可动有些在M1的效果下,指针转到phi;＝0deg;即cosphi;＝1的标度处。
对纯电容负载,phi;=90deg;,M1=0,电表可动有些在M2的效果下,指针逆时针转到phi;＝90deg;即cosphi;＝0（容性）的标度处。
对纯电感负载，因为静圈电流I及力矩M2改动了方向，电表可动有些在M2的效果下，指针顺时针转到phi;＝90deg;即cosphi;＝0（理性）的标度处。
对通常负载,在力矩M1和M2的效果下，指针转到相应的cosphi;值的标度处。
运用电动系单相功率因数表可用来丈量单相电路的功率因数，也可用来丈量中点可接的对称三相电路的功率因数，这时电表的电压端应接相电压。
对中点不行接的对称三相电路，可选用三相功率因数表来丈量。
功率因数表的设备三相功率因数表表后接线柱状况及接线办法：三个电压接线柱别离标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左面电压接线柱所接电压同相。
而且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。
功率因数
无功功率与功率因数的概念接在电网中的大多数用电设备是利用电磁感应实现能量转换和传递的。
如发电机、变压器、电动机等，就是通过磁场来完成机械能与电能之间的转换的。
以异步电动机为例，电机从电网吸收的大部分电功率转换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗，而是在电网与电动机之间不断的进行交换（吸收与释放），这就是无功功率。
电动机等感性负载所需无功是由电源提供的，负载电流的相位是滞后于电压的，如图4-1（a）所示，相位差φ角称为功率因数角，这类负载称为感性负载，感性负载从电源吸收的无功功率称为感性无功或滞后无功。
电容器是容性负载，其端电流是超前于端电压的，如图4-1（b）所示。
感性负载需要从电源吸收的无功功率电容器正好可以提供，也就是电容器能发出感性无功，可以作为无功电源向感性负载提供无功功率。
一般将发出感性无功的元件称为无功电源，将吸收感性无功的元件称为无功负载。
既可发感性无功又可吸收感性无功的元件（如无功静止补偿装置）称为无功调节装置。
输电线路的导线与导线之间、导线与大地之间也形成电容，当电压加在输电线上时，即使线路不接负载，也有电容电流流过，称为充电功率。
高电压长线路和较长的电缆线路，需要计算线路的电容和充电功率。
(a) (b) (c)图4-1 有功功率、无功功率和视在功率的关系(a) 电流与电压相位关系（滞后）； (b) 电流与电压相位关系（超前）；(c)功率三角形通常我们用符号P表示有功功率，用符号Q表示无功功率，总功率称为视在功率，用符号S表示，三相电气元件S、P、Q三者之间的关系如图4-1（c）所示，即：式中 S---三相视在功率（kVA）；P---三相有功功率（kW）；Q---三相无功功率（kvar）；U---线电压（kV）；I---线电流（A）；cosφ---功率因数针对电网中的某个元件来说，其发出、传递或吸收的总功率中，有功功率所占的比重通常用功率因数来表示，即(4-4) 负载的功率因数表达了在负载从电网吸收的总功率中有功功率所占的比重。
两表法有功功率原理
两表法有功功率原理
两表法是电力系统中一种常用的电能计量方法，它利用电能表测量功和功因数，从而计算出有功功率。
根据功率的定义，功率P可以表示为电压U和电流I的乘积，即P = U * I。
在电力系统中，一般使用交流电，功率的计算需要考虑电压和电流之间的相位差。
而功因数用于衡量电压和电流之间的相位差，它定义为功率因数PF等于有功功率P与视
在功率S（即P与虚功率Q的矢量和）的比值，即PF = P / S。
在两表法中，需要使用两个电能表分别测量电压和电流的大小和相位角度。
具体测量过程如下：
1.使用电能表1测量电压，记录电压的大小和相位角度。
2.使用电能表2测量电流，记录电流的大小和相位角度。
3.根据测量结果计算出有功功率P和视在功率S：P = 电压 *
电流 * cos(相位差)，S = 电压 * 电流。
4.根据有功功率P和视在功率S计算出功因数PF：PF = P / S。
通过两表法测量得到的功因数PF可以用于评估电力系统的负
载特性和效率。
如果功因数接近1，则说明负载的功率因数较高，电能利用率较高；如果功因数较小，则说明负载的功率因数较低，电能利用率较低。
需要注意的是，两表法只能测量功和功因数，无法直接测量无功功率和无功功率因数。
如果需要测量无功功率和无功功率因数，需要使用三表法或四表法进行测量。
单相功率表
功率表测功率的原理功率表是测量直流、交流电路中功率的机械式指示电表。
直流电路和交流电路中的功率分別为P=UI和P=UIcosφ，其中U，I 为负载电压和电流，φ为电流相量与相量间夹角，cosφ为功率因数。
功率表的种类很多，这里只以单相电动系功率表进行分析。
单相电动系功率表的接线原理如下图所示。
这种电表测量机构的转动力矩M与I1I2cosθ有关，I1为静圈电流，I2为动圈电流，θ为两电流相量间夹角。
使负载电流I通过静圈，即I1=I。
将负载电压加于动圈及与动圈串联的大电阻R上，则动圈中电流I2=U/R。
这样θ=φ，而转动力矩M=kI1I2cosφ，这反映了功率P的大小。
改变与动圈串联的电阻值，可改变电压量程，将静圈的两线圈由串联改为并联，可扩大电流量程。
功率表的表盘一般按额定电压与额定电流相乘，并使功率因数cosφ＝1來标值。
如电压量程为300V﹑电流量程为5A的功率表，表盘的满刻度值为300×5×1＝1500W。
也有制成功率因数为 0.1的低功率因数功率表，其满刻度值为300×5×0.1=150W。
功率表的量程不能简单地只提功率量程，而应同時指明电压﹑电流量程及功率因数数值。
功率表的接线：功率表的正确接法必须遵守“发电机端”的接线规则。
¾功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。
电流线圈是串联接入电路的。
¾ 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。
功率表的电压支路是并联接入电路的。
常用的接法有“电压线圈前接法”和”电压线圈后接法”。
其中电压线圈前接法适用于负载电阻比电流线圈的电阻大的情况，电流线圈的电压降使测量产生误差。
电压线圈后接法适用于负载电阻远比电压支路电阻小的情况流过电压线圈的电流使测量产生误差。
标有“*”号的两个端子称为对应端。
它们的用途是﹕1. 如将对应端按图中所示接在一起，则当功率表的指针正向偏转時，表示能量由左向右传送；若指针反向偏转，表示能量由右向左传送；2. 电流线圈的任一接线端应与电压线圈标有 “”符号的接线端连接，这样线圈间电位比较接近，可减小其间的寄生电容电流和静电力，保证功率表的准确度和安全。
功率因数 原理
功率因数原理
功率因数是指交流电路中的实际功率与视在功率之比的绝对值，通常用来衡量电路中有用功率与无用功率之间的比例关系。
功率因数越接近1，说明电路中的有用功率占比越高。
功率因数的计算公式为：
功率因数 = 实际功率 / 视在功率
其中，实际功率表示电路中真正有效的功率输出，是通过电阻、电感和电容等元件转换为有用功率的能量。
视在功率表示电路中总的功率，是电压和电流的乘积，即：
视在功率 = 电压 ×电流
实际功率和视在功率之间的差异体现了电路中的无用功率，主要由电感和电容元件产生的无功功率所贡献。
功率因数的理想取值为1，表示电路中的实际功率和视在功率
完全匹配，所有输入的电能都被转化为有用功率。
然而，在实际电路中，由于电感和电容元件的存在，电路会产生反应性功率，导致功率因数降低。
功率因数的重要性在于它直接影响电路的效率。
当功率因数较低时，电路中的无用功率增加，导致电路的效率下降，能量的浪费增加。
为了提高功率因数，可以采取一些措施，如添加功率因数校正装置、改善电路的设计和优化电路的工作条件等。
在工业生产和电力供应中，维持较高的功率因数是非常重要的。
低功率因数不仅会增加电能的消耗和能量浪费，还可能导致电力系统的负荷不平衡和电力设备的过载。
因此，合理地管理和提升功率因数是提高电能利用率和节能减排的关键措施之一。

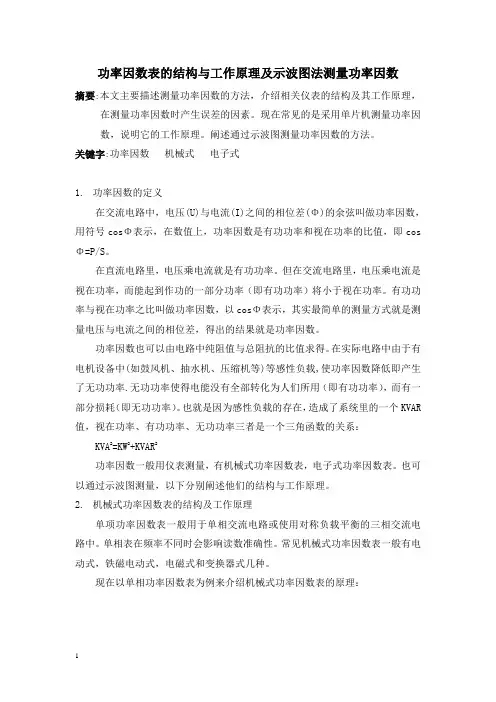

功率因数表的结构与工作原理及示波图法测量功率因数
功率因数表的结构与工作原理及示波图法测量功率因数摘要:本文主要描述测量功率因数的方法，介绍相关仪表的结构及其工作原理，在测量功率因数时产生误差的因素。
现在常见的是采用单片机测量功率因数，说明它的工作原理。
阐述通过示波图测量功率因数的方法。
关键字:功率因数机械式电子式1.功率因数的定义在交流电路中，电压(U)与电流(I)之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cos Φ=P/S。
在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以cosΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
功率因数也可以由电路中纯阻值与总阻抗的比值求得。
在实际电路中由于有电机设备中(如鼓风机、抽水机、压缩机等)等感性负载,使功率因数降低即产生了无功功率.无功功率使得电能没有全部转化为人们所用（即有功功率），而有一部分损耗（即无功功率）。
也就是因为感性负载的存在，造成了系统里的一个KVAR 值，视在功率、有功功率、无功功率三者是一个三角函数的关系：KVA2=KW2+KVAR2功率因数一般用仪表测量，有机械式功率因数表，电子式功率因数表。
也可以通过示波图测量，以下分别阐述他们的结构与工作原理。
2.机械式功率因数表的结构及工作原理单项功率因数表一般用于单相交流电路或使用对称负载平衡的三相交流电路中。
单相表在频率不同时会影响读数准确性。
常见机械式功率因数表一般有电动式，铁磁电动式，电磁式和变换器式几种。
现在以单相功率因数表为例来介绍机械式功率因数表的原理：见图一，其可动部分由两个互相垂直的动圈组成。
动圈1与电阻器R串联后接以电压U,并与通以负载电流I的固定线圈（静圈）组合，相当于功率表，从而使可动部分受到一个与功率UI cosφ和偏转角正弦sinα的乘积成正比的力矩M1， M1=K1UIcosφsinα。
有功功率、无功功率、视在功率以及功率因数
有功功率、无功功率、视在功率以及功率因数Active power、Reactive power、Apparent power有功功率有功功率（英语：active power，AC power）也称为实功率（R，real power）是一个在交流电电路系统中的概念，表示电源在周期内所发出的瞬时功率的平均值，有功功率以P来表示，其单位是瓦特（W）。
在电路的电源电路的一个给定的点的过去的能量流的速率。
在交流电路中，储能元件如电感和电容，可能会导致能量流动的方向周期性的逆转。
电源的部分，在一个完整的周期的交流波形的平均，在一个方向上的能量的净转移的结果被称为真正的力量。
储存的能量，该方法返回到源在每个周期中，由于功率的部分被称为无功功率。
在交流电路中，有功功率是指一个周期内发出或负载消耗的瞬时功率的积分的平均值（或负载电阻所消耗的功率），因此，也称平均功率。
1定义记瞬时电压为u(t)，瞬时电流为i(t)，瞬时功率为p(t)，则：记有功功率为P，则：对于交流电，T为交流电的周期，对于直流电，T可取任意值。
对于正弦交流电，经过积分运算可得：上式中，U、I分别为正弦交流电的有效值，φ为电压与电流信号的相位差。
2三相电对于单相正弦交流电而言，其瞬时功率是变化的，因此，对于单相电机，其输出转矩有脉动。
对于三相电机，其三相电的瞬时功率之和却是恒定值，因此，对于三相电机，其输出转矩无脉动。
证明如下：假设：Ua=Um*sin（ωt+120°）Ia=Im*sin（ωt+120°-θ）那么，Pa=Ua*Ia=Um*Im*sin（ωt+120°）*sin（ωt+120°-θ）=1/2*Um*Im*[cosθ-cos(2ωt+240°-θ)]同理：Pb=1/2*Um*Im*[cosθ-cos(2ωt-θ)]Pc=1/2*Um*Im*[cosθ-cos(2ωt-240°-θ)]P=Pa+Pb+Pc=3/2*Um*Im*cosθ-[cos(2ωt+240°-θ)+cos(2ωt-θ)+cos(2ωt-240°-θ)]=3/2*Um*Im*cosθ-[cos(2ωt-120°-θ)+cos(2ωt-θ)+cos(2ωt+120°-θ)]∵cos(2ωt-120°-θ)+cos(2ωt+120°-θ)=2cos(2ωt-θ)*cos(-120°)=-cos(2ωt-θ)∴P=3/2*Um*Im*cosθ即：三相电机的输出瞬时功率为恒定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

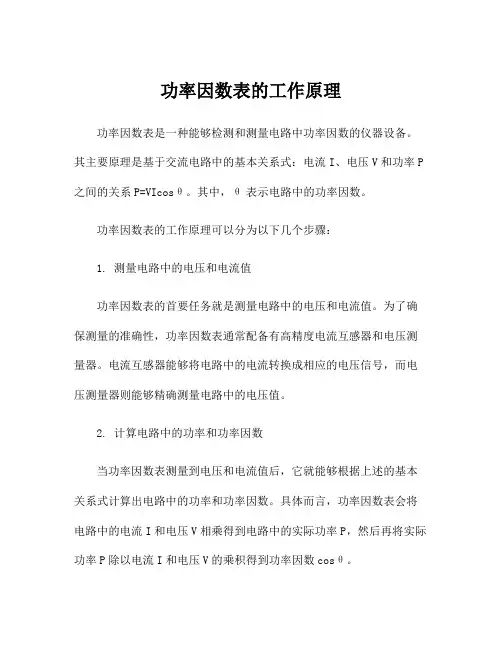

功率因数表原理
功率因数指有功功率和视在功率的比值，一般用符号λ表示，即：λ=P/S.在正弦交流电路中，功率因数等于电压与电流之间的相位差（ψ）的余弦值，用符号COSψ表示。
此时，COSψ=λ。
功率因数表是指单相交流电路或电压对称负载平衡的三相交流电路中测量功率因数的仪表。
常见的功率因数表有电动系、铁磁电动系、电磁系和变换器式等几种。
功率因数表原理
功率因数表又称相位表，按测量机构可分为电动系、铁磁电动系和电磁系三类。
根据测量相数又有单相和三相。
现以电动系功率因数表为例分析其工作原理，如图11-8所示。
图中A为电流线圈，与负载串联。
B1，B2为电压线圈与电源并联。
其中电压线圈B2串接一只高电阻R2，B1串联一电感线圈。
