平板电脑智能电池参数分析及原理设计(PCB原理图)
图解Windows 10平板电脑电路原理和维修
15 Windows 10二合一平板电脑电路分析
15.1 Windows 10二合一平板电脑硬 件组成
15.2 Windows 10二合一平板电脑架 构组成
15.3 Windows 10平板电脑的电源电 路
15.4 Windows 10平板电脑中的EC电 路和上电时序分析
15.5 Windows 10平板电脑CPU电路
4.2 CPU挂接/连 接的外部模块
4.3 CPU引脚信号 的说明
4.4 CPU的工作过 程
4.5 CPU电路的检 修
05
Part One
5 平板电脑的存储电路
5 平板电脑的存储电路
A
C
5.2 闪存 NAND电路
5.1 内存DDR 电路
5.3 串行闪存 电路
B
5.4 SSD固态 硬盘电路
D
01 5.1.1 DDR内存控
15.4.1 Windows 10平板电脑中的 EC电路
15.4.2 英特尔6、7、8、9系列芯 片组上电时序及信号解释
15 Windows 10二合一平板电脑电路分析
15.4 Windows 10平板电脑中的EC电路和上电时序分析
15 Windows 10二合一平板电脑电路分析
15.5.1 CPU供 电电路
制器
02 5.1.2 DDR内存的
内部结构
03 5.1.3 DDR电路连
接图
04
5.1.4 DDR芯片各 引脚符号说明及引
脚作用
05 5.1.5 DDR电路的
工作原理
5 平板电脑的存储电路
5.1 内存DDR电路
06 5.1.6 内存DDR电
路的检修
5.2.1 闪存控制器
图解平板电脑电路原理和维修1
图解平板电脑电路原理和维修12.4 二极管二极管的特性：正向导通、反向截止，有正负极之分。
对于正向导通的阻值，高频管在120～150Ω之间，低频管在360～700Ω之间。
反向阻值为无穷大（用万用表测量）。
高频管一般指肖特基二极管、快恢复二极管等，可以工作在较高的工作频率，尤其是现在，很多电源都是开关电源，工作频率较高，普通二极管不能胜任，所以在选择、替换二极管时，应注意。
二极管的符号如图2-4所示，用字母D表示二极管。
本书为了方便讲解维修知识，未按国标改动，依旧采用D表示。
图2-4 二极管的符号二极管的封装常见的有0805、1206，还有体积更大一些的。
二极管的作用有整流、隔离、稳压、限幅、检波、保护、开关等。
二极管的主要参数如下：最大工作电流，超过此值二极管易被烧坏。
最大反向工作电压，超过此反向电压值，会将二极管击穿。
工作频率，超过二极管的工作频率会失去二极管的单向导电性，从而变成直通。
二极管好坏的测量：用万用表的电阻挡测量二极管，正向阻值在100欧姆左右，反向阻值为无穷大，正、反向阻值相差越大越好，如果测量后发现正、反向阻值基本相等，则说明二极管已击穿损坏，如果测量后正、反向阻值都为无穷大，则表明二极管已断路损坏。
2.5 三极管三极管的特性是小电流控制大电流（晶体三极管）和小电压控制大电流（场效应三极管）。
三极管的封装及外形：三极管常见的封装是SOT-23，还有一些是DPAK封装。
三极管的符号如图2-5所示，通常用字母Q（或VT）表示三极管。
但是为了维修方便，本书未按国标改动，依旧采用Q表示。
场效应三极管的符号如图2-6所示。
图2-5 三极管的符号图2-6 场效应三极管的符号有的场效应管，在DS间并有二极管，有的没有此二极管。
常见引脚排列如图2-7和图2-8所示（并非全都如此，大部分是此排列）。
图2-7 常见三极管引脚排列图2-8 常见场效应管引脚排列其中，b是基极；c是集电极；e是发射极；G是栅极；D是漏极；S是源极。
开源1A锂电池充电板TP4056原理图 PCB(pads)
开源1A锂电池充电板TP4056原理图PCB（pads）
开源1A锂电池充电板TP4056原理图+PCB（pads画板）
今天特意画了一块TP4056锂电池充电板PCB分享给坛友，以后我会尽量多的分享实用的程序或者电路给坛友，大家的支持就是我的动力。
1.TP4056锂电池充电电路很经典，主要是把充电器的5v电转换成4.2V的电给锂电池充电，最大可以提供1A的充电电流。
2.锂电池的容量不同选择的充电电流也不同，改变电路原理图中的Rprog（PCB对应的R4）这个电阻的阻值即可改变充电电流）
3.充电时红灯亮，充满时红灯熄灭绿灯亮。
充电插座有3.5mmDC座和MICRO-USB座两种可以选择（下图中只有micro插座新的PCB添加了3.5的DC座
TP4056实物.jpg (3.67 MB, 下载次数: 84)下载附件保存到相册2016-10-18 15:19 上传TP4056锂电池充电板原理图.png (25.23 KB, 下载次数: 63)下载附件保存到相册2016-10-18 15:17 上传TP4056锂电池充电板.png (8.61 KB, 下载次数: 64)下载附件保存到相册2016-10-18 15:17 上传改变PCB中的R4的阻值可改变充电电流
iopad电路的结构和主要参数
1、I/O pad电路的结构和主要参数1.1、I/O pad 电路的结构：典型的数字I/O pad电路由输入通道和输出通道两部分组成，输入通路用于恢复外部信号以及隔离内外电路以避免外部噪声对内部电路的影响。
输出通路可以分为Pre-driver和Post-driver。
Pre-driver用于完成电路的逻辑功能，如三态逻辑；Post-driver用于向外电路提供足够的驱动能力。
图1 I/O pad电路结构1.2、主要参数：静态参数：包括输出高/低电平和逻辑摆幅；输入高低电平；翻转电平；噪声容限。
动态参数：传输延时，信号转换速率（上升时间和下降时间）1.3、提高噪声容限：通常输入通路采用斯密特触发器设计降低输出噪声：为了降低SSO，delta-I噪声，通常可以采用转换速率控制方法，控制输出的上升时间和下降时间，主要有两种方法：电流控制输出驱动电路和渐开式转换速率控制电路。
2、I/O电路设计2.1输入口电路设计图2 schmitt 电路原理图根据文献中推导的公式：（1） （2） 其中、；通过式（1）、（2）可以根据所需要的翻转电平求出MOS 管的尺寸比例，相反的可以通过MOS 管的尺寸比例求出所设计的schmitt 触发器的翻转电平。
其他的schmitt 电路：213n Hi n Hi thn k VDD V k V V ⎛⎫-= ⎪-⎝⎭213p Li p DD Li THP k V k V V V ⎛⎫= ⎪ ⎪--⎝⎭ni k ,0.5()pi n p ox i k C W L μ=上面两个schmitt触发器电路，可以在低电压工作。
并且能提高一定速度。
对于b图，通过正反馈的作用来实现迟滞效应。
对于c图，通过设置两个非门的阈值电压的不同实现迟滞效应，迟滞宽度为|Vtr1-Vtr2|。
2.2输出电路：2.2.1普通的输出电路：最基本的输出电路，如上图，用个非门，提供足够的驱动能力。
2.2.2三态输出：典型的三态输出2.2.3 瞬间开关输出：对于输出口有存在一种现象叫瞬间开关输出（SSO），它的定义是一定数量的I/O buffers在同一时间同时开关，并且朝同一个方向变化（H-L，HZ-L or L-H，LZ-H）这将会在电源线上产生噪声（SSN）。

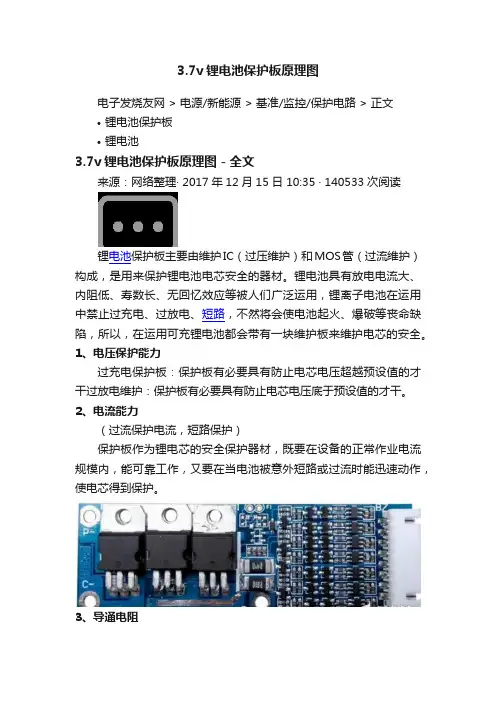

3.7v锂电池保护板原理图
3.7v锂电池保护板原理图电子发烧友网 > 电源/新能源 > 基准/监控/保护电路 > 正文•锂电池保护板•锂电池3.7v锂电池保护板原理图 - 全文来源：网络整理· 2017年12月15日10:35 · 140533次阅读锂电池保护板主要由维护IC（过压维护）和MOS管（过流维护）构成，是用来保护锂电池电芯安全的器材。
锂电池具有放电电流大、内阻低、寿数长、无回忆效应等被人们广泛运用，锂离子电池在运用中禁止过充电、过放电、短路，不然将会使电池起火、爆破等丧命缺陷，所以，在运用可充锂电池都会带有一块维护板来维护电芯的安全。
1、电压保护能力过充电保护板：保护板有必要具有防止电芯电压超越预设值的才干过放电维护：保护板有必要具有防止电芯电压底于预设值的才干。
2、电流能力（过流保护电流，短路保护）保护板作为锂电芯的安全保护器材，既要在设备的正常作业电流规模内，能可靠工作，又要在当电池被意外短路或过流时能迅速动作，使电芯得到保护。
3、导通电阻定义：当充电电流为500mA时，MOS管的导通阻抗。
由于通讯设备的工作频率较高，数据传输要求误码率低，其脉冲串的上升及下降沿陡，故对电池的电流输出能力和电压稳定度要求高，因而保护板的MOS管开关导通时电阻要小，单节电芯保护板通常在《70mΩ，如太大会导致通讯设备作业不正常，如手机在通话时突然断线、电话接不通、噪声等现象。
4、自耗电流定义：IC作业电压为3。
6V，空载状况下，流经保护IC的作业电流，一般极小。
保护板的自耗电流直接影响电池的待机时刻，通常规则保护板的自耗电流小于10微安。
5、机械功能、温度适应能力、抗静电能力保护板有必要能通过国标规则的轰动，冲击实验;保护板在40到85度能安全工作，能经受±15KV的非触摸ESD静电测验。
锂电池充放电保护电路的特点及工作原理锂电池的保护功能通常由保护电路板和PTC协同完成，保护板由电子元件组成，在－40℃～＋85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流，并及时控制电流回路的通断；PTC的主要作用是在高温环境下进行保护，防止电池发生燃烧、爆炸等恶性事故。
