金橙子打标软件说明书
打标卡 使用说明
USBLMC 数字卡用户使用手册
USBLMC 用户使用手册
版本记录 版本号 V1.0 V1.1 V1.2 更新日期 2007-1 2007-6 2008-5-21 吕文杰 重新整理成单独的文档 更新人 更新说明
北京金橙子科技有限公司电子文档
II
版权所有，复制必究
2.1.1 电源 ................................................................................................................................................ 3 2.1.2 CON1 ：DB15 振镜控制 ............................................................................................................ 3 2.1.3 CON2 ：DB25 电源/激光/IO 控制 ............................................................................................. 5 2.1.4 CON3 ：DB9 飞标接口 .............................................................................................................. 6 2.1.5 CON4 ：DB15 IO 插座 ............................................................................................................... 7
金橙子打标软件说明书
金橙子打标软件说明书金橙子打标软件说明书篇一:金橙子培训教材培训教材东莞三工目录第一章激光加工的原理。
3 第二章激光打标机的组成。
.. 5一、激光器 . 61、激光工作物质。
.. 62、泵浦源。
.. 63、聚光腔。
.. 74、谐振腔。
.. 75、Q开关 7二、振镜(Scanhead) 。
.. 9三、机架。
10四、冷却系统 . 10 第三章硬件部分连接教程。
11 第四章3glaser 打标软件介绍。
. 23 主界面简介。
.. 23 软件使用教程 . 24 第一课基础绘图。
..25 绘制单一图形。
25 标刻矢量图形。
26 绘制标刻文字。
27 简单填充图形。
28 图形形状及位置调整。
29 第二课软件及驱动的安装过程。
.. 30 第三课系统校正与调整。
.. 33 配置参数的菜单。
.. 33 比例与方向校正。
..34 平面校正。
.. 36 系统参数调整。
40 属性参数的调整。
.. 41 第四课特殊打标。
.. 43 跳号打标。
.. 43 曲线文本打。
46 条形码打标 . 47 第五课位图打标。
.. 49 第六课柱面标刻。
.. 50 第七课软标件中快捷键的使用。
53第一章激光加工的原理一、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
根据对工件进行激光加工的不同效果，激光打标可以分为三类:二、激光加工适用范围激光的应用很广泛，而且正在迅速的进入各个行业，成为人们日常生活中的一部分。
激光应用可分为医疗激光(光子嫩肤仪)、工业激光、激光检测等等。
工业激光可分为激光打标、激光雕刻切割、激光焊接三大类。
激光打标机可雕刻金属及多种非金属材料。
应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。
适用材料包括:普通金属及合金(铁、铜、铝、镁、锌等所有金属)，稀有金属及合金(金、银、钛)，金属氧化物(各种金属氧化物均可)，特殊表面处理(磷化、铝阳极化、电镀表面)，ABS料(电器用品外壳，日用品)，油墨(透光按键、印刷制品)，环氧树脂(电子元件的封装、绝缘层)。
金橙子激光打标机刻标尺教程
金橙子激光打标机刻标尺教程金橙子激光打标机刻标尺教程 11、刻度尺激光刻字打标不锈钢尺子激光打标机尺子刻度雕刻是在优酷播出的科技高清视频,于2019-11-20 16:27:53上线。
如何在激光打标机中刻印标尺激光打标机中的“超级标尺”功能主要是用来标刻各类刻度尺,使用时打开激光打标机软件的“激光”菜单中“超级标尺”选项。
“超级标尺”功能主要是用来标刻各类刻度尺,使用时打开激光打标机软件EZcad2.1 软件的“激光”菜单中“超级标尺”选项。
2、光纤激光打标机可以满足金属尺子的刻度线加工,在加工时不需要与尺子接触,只需要通过光束打在尺子上就能很好地完成了,触摸时表面平整光滑,不会出现毛刺现象;速度快。
25深圳各种刻度盘标记打标机商家,直尺刻度打标机商家,_jiguang33_新浪博客。
金橙子激光打标机刻标尺教程 21、传统的丝印油墨难以保证刻度数字的长久性与精准性利用激光打标不锈钢尺带既保证了刻度的抗磨损能力同时也提供了精确的测量性能 Ruler One 打破传统尺的概念极为巧妙的将数码触控。
根据材质，调节激光功率，速度等参数。
2、激光打标机刻度尺应用标尺的功效是什么? 标尺是测量标识物与物中间的间距,测量物块的长宽,是液體器皿的关键评价指标专用工具。
大家可以发现,很多刻度尺、直尺等工具上的刻度,随着时间的日积月累,慢慢会变得模糊不清,甚至逐渐消散,那么我们使用什么设备能改善这种字体易被擦除的情况呢。
3、百度爱采购为您找到101家最新的激光打标机如何打印刻度产品的详细参数、实时报价、行情走势、优质商品批发/供应信息,您还可以免费查询、发布询价信息等。
首先看你用的是什么达标软件，金橙子的EZCAD是打开软件以后，在上面激光，选择《超级标尺》，然后按你需要的标尺长度和刻度值调整。
金橙子激光打标机刻标尺教程 31、辽宁法兰盘刻度盘激光打标雕刻刻度圆盘直尺激光打标机本溪包邮山东鸿光电子科技鸿光山东济宁成立时间 2011-12-30 注册资本 2000万元法人代表。
打标软件使用说明
打标软件使用说明(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--打标软件使用说明一.软件页面基本介绍：二.系统命令快捷键介绍。
1.新建，新建文件2.打开，打开已保存打标文件3.保存，保存当前文件及打标参数4.剪切，复制，粘贴，常规操作键5.撤销，可退回操作前面一步或几步，尽量不要误操作太多，否则返回不了6.重新执行，前进一步或几步，退回过多点击可恢复7.组合，多个图型合并成一个图，如果里面有字，打散后是曲线，不能改字8.分离组合，把一个整体打散成多个曲线9.群组，把两个或多个图形组成一个整体，但内部仍然是多个互不干涉的个体，如果里面有字，打散当页面显示图形过小，可框选图形或击对象框中的对象，点击全部观察放大图形，尺寸位置不变，滚动鼠标调整显示大小即可剪切新建复制粘贴撤销重新保存打开分离组合重新执行群组填充页面解散群组系统参数窗口缩放平移放大缩小全部观察选取观察工作区域观察组合后可更改字10.解散群组，把一个整体图形打散成多个图形，可改字三.命令工具框1.居中，选取图形，点击按键，图形会自动默认坐标X为0，Y 为02.按笔号选取对象，点击选取笔号，会自动选取该笔号所有图形四.对象显示框，显示当前所有图档；坐标，显示所选图形位置，可填写数字改变位置；尺寸，显示所选图形大小，X为左右宽度，Y为上下高度，右侧锁打开，可单独更改宽度或高度；锁锁上，不管更改那个尺寸，另一个都会按之前的尺寸比例放大或缩小，就是改高度，宽度也变，改宽度，高度也变。
字体修改，第一行更改字体类型，第二行更改字体内容修改，可在字体下方框更改文字内容，更改后，点击应用更改字体类型更改字体按笔号选择对象对象显示框左右镜像上下镜像坐标尺寸字体修改内容修改居中五.打标参数，更改参数，调试打标效果；标刻操作栏，对于多个文档一起保存，在选择加工栏打钩，选择哪个打哪个，如果没打勾，页面所有图形全部打字参数页，点击修改字体下方蓝色F键，进入字体修改页，更改字符大小，字符间距，行距FI键为文本键编辑页编辑中隐藏命令键；修改中隐藏命令键打标参数修改页编辑页标刻操作栏字体参数页编辑页编辑页绘图工具添加文字修改页中对齐命令，多个图形对齐时，先选取要移动的图形，再按下shift键，同时选取基准图形，点击对齐即可，注意移动的图形要先选取，不动的最后选取修改页中变换命令，可对图形移动，旋转等操作鼠标右键隐藏命令键，。
金橙子LMC打标卡如何连接脚踏开关
金橙子LMC打标卡如何连接脚踏开关
脚踏开关可以连接到 LMC打标卡的第19脚“START”以产生开始信号，也可以连接到通用输入信号端来产生开始信号。
下面以连接到通用输入信号0端口举例说明。
图 1 脚踏开关使用内部电源
图 2 脚踏开关使用外部电源
用通用输入信号来作为开始信号时，接线方式选用图1和2中的任意一种，同时在软件中进行如下的设置：在软件编辑界面中点击参数设置按钮，弹出配置参数对话框，如下图所示，选择端口属性页，在右下方的“开始标刻端口”栏里选择“0”，点击“确定”按钮，返回到软件编辑界面，此时脚踏开关即可正常工作了。
图3 软件设置。
jsf字库使用说明，金橙子打标卡
JSF字库的建立及使用1 JSF字库功能定义JSF字体是EZCAD软件中专用的字体，在EZCAD中用户可以自建JSF字体。
在EZCAD 的font目录下的后缀名为“.jsf”的文件是EZCAD软件专有的字体文件，每一个JSF字体文件里保存一种字体。

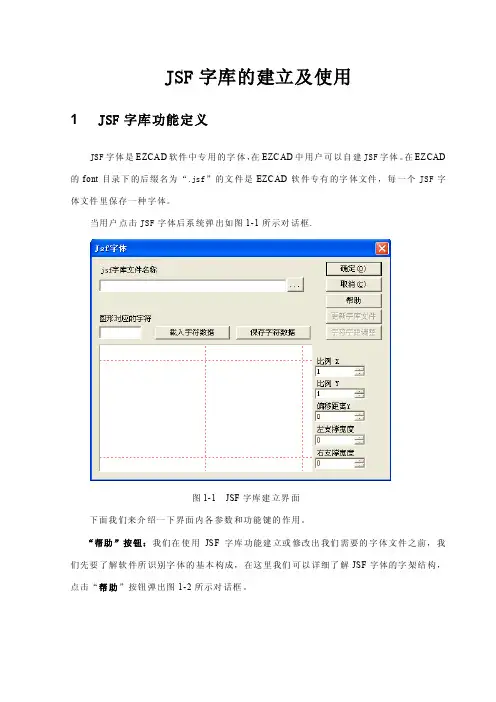

当用户点击JSF字体后系统弹出如图1-1所示对话框.图1-1 JSF字库建立界面下面我们来介绍一下界面内各参数和功能键的作用。
“帮助”按钮：我们在使用JSF字库功能建立或修改出我们需要的字体文件之前，我们先要了解软件所识别字体的基本构成，在这里我们可以详细了解JSF字体的字架结构，点击“帮助”按钮弹出图1-2所示对话框。
图1-2 帮助界面通过图1-2我们可以看到，除了代表字符的图形的宽度和高度外，软件识别字体时还包括字体的上高、下高、左支撑宽度、右支撑宽度等等，也就是说如果我们所设计的能代表字符Q的图形是图1-2中灰色方框所划定的范围的话，那么实际上软件在识别Q的图形是图1-2中蓝色虚线所划定的范围。
其中我们所设计的图形的宽度和高度以及左支撑宽度、右支撑宽度、上高、下高都可以通过软件来进行更改。
jsf字库文件名称：指需要建立或修改的字库文件的名称。
图形对应的字符：指与当前预览框里图形相对应的字符。
载入字符数据：指从字库里提取对应字符的图形。
注意：这里所说到的字库和字符都是已经存在的。
保存字符数据：指把当前预览框里的图形替换字库里对应字符的数据，如果是新建字符则是把当前预览框里的图形保存到字库里对应字符的数据里。
比例X: 预览框里图形的X方向伸缩比例，改变此参数可以改变我们所设计的能代表字符的图形的宽度，默认植为1，增大，图形变宽；减小，图形变窄。
比例Y: 预览框里图形的Y方向伸缩比例，改变此参数可以改变我们所设计的能代表字符的图形的高度，默认植为1，增大，图形变高；减小，图形变矮。
偏移距离Y: 预览框里图形的Y方向偏移距离，默认植为0，增大，图形向上移动；减小，图形向下移动。
金橙子LMX激光标记软件用户使用手册
激光标记软件用户使用手册2009年08月05日由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准。
目录第一章概述 (6)1.1ANTE软件简介 (6)1.1.1 软件的安装和注册 (6)1.1.2 软件功能 (7)1.1.3 界面说明 (7)1.2本手册说明 (8)1.2.1 内容安排 (8)1.2.2 声明 (8)第二章文件菜单 (10)2.1新建（N） (10)2.2打开（O） (11)2.3保存（S），另存为（A） (12)2.4导入 (13)2.5导出 (14)2.6系统设置 (14)2.6.1 语言设置 (14)2.6.2 打标设置 (14)2.6.3 打标模式 (15)2.6.4 工作台控制 (16)2.6.5 端口 (17)2.6.7 振镜焊接 (19)2.7最近文件 (20)2.8退出 (20)第三章编辑 (21)3.1撤消（U），重做（R） (21)3.2剪切（T），复制（C），粘贴（P） (22)3.3删除 (23)3.4选择所有 (23)3.5移到最前，移到最后，向前移动，向后移动，居中 (23)3.6放缩 (23)3.7对象属性 (24)3.7.1 文字属性 (24)3.7.2 多边形属性 (29)3.8打标参数 (29)3.9多对象的排列 (32)3.10其他按钮 (33)第四章视图 (33)4.1背景色 (34)4.2网格线，网格色 (35)第五章绘图 (35)5.2矩形，圆角矩形 (36)5.3圆，椭圆 (37)5.4多边形，正多边形 (37)5.5文字 (38)5.6条形码 (41)第六章插入 (43)6.1PLT文件 (43)6.2DXF文件 (45)6.3AI文件 (45)6.4位图文件 (46)6.5插入阵列 (48)6.6拆分阵列 (49)6.7合并对象，拆分对象 (50)第七章运行 (51)第八章选项 (52)第九章帮助 (54)第十章设备参数 (55)10.1系统设置 (56)10.1.1 硬件设置 (57)10.1.2 默认参数 (57)10.2误差参数 (59)10.3测试硬件 (61)第十一章激光控制卡输出端口 (64)第一章概述1.1 软件简介1.1.1 软件的安装和注册激光标记软件，功能强大，简易的菜单操作方式，可打印各种中英文字体、矢量图形PLT、DXF文件、点阵图形BMP文件、序列号码（自动顺序编流水号）、条形码和二维码。
LMC-2打标控制卡说明
北京金橙子科技有限公司电子文档
III
版权所有，复制必究
LMC-2 用户使用手册
安全须知
在安装、使用 LMC 控制卡之前，请仔细阅读本节内容。若有任何关于本文档的疑问， 请联系 BJJCZ。
1. 安全操作步骤 l 请遵守所有的关于激光的安全说明（包括但不仅限于描述于激光器、振镜以及 本文档中的相关章节） l 无论任何时候，请在开启了电脑电源、USBLMC 电源及振镜电源之后再打开 激光器电源。否则，可能会因不可控的激光光束而造成伤害。 我们建议您使用光闸来避免不可控的激光造成的伤害。
管脚30：APUL+
PUL
管脚31：ADIR+
DIR
图 1-4 共阳方式
二．LMC-2 控制卡端口定义
1．37 芯插座管脚说明
序号 1 2 3 4
名称 GND ANAPORT2 FPK LASER
定义 计算机电源地 模拟(频率)输出口[0V-5V] 首脉冲抑制输出 激光开关控制输出
金橙子ezcad2若何经由过程网口读文本数据[指南]
![金橙子ezcad2若何经由过程网口读文本数据[指南]](https://img.taocdn.com/s3/m/101404eeaff8941ea76e58fafab069dc5022477b.png)
EZCAD2如何通过网口读文本数据在实际加工中我们经常会遇到加工的文本需要通过计算机网口从网络上读取，以前这都需要专门开发特殊软件来实现此功能，现在我们可以不开发新软件直接使用EZCAD2提供的强大的文本功能来实现。
1．首先我们在EZCAD2中新件一个文本对象，使能动态文本，然后添加一个网口通讯文本元素，如图－所示。
2．设置网口属性注意：本文所说的网口是指使用TCP/IP协议通讯的网络接口。
IP地址：选择需要从网络上哪个IP地址的计算机读取数据端口号: 选择网口通讯使用的端口号命令：当系统加工到此文本对象时，系统会通过网口向指定IP地址的计算机发送此命令字符串，向指定计算机请求把当前需要加工的字符串发出来，系统会一直等待指定计算机回答后才返回，指定计算机回答后系统会自动加工返回的文本。
Unicode: 当选择此选项后系统向指定计算机发送和读取的字符都是Unicode格式，否则为ASCII格式。
下面我们结合具体实例来说明一下如何使用此功能现在有个客户需要加工10000个工件，工件上的打标内容是一个文本，但是每个工件要加工的文本内容都不一样，所以每个工件加工前都要实时通过网络从局域网上一台计算机服务器（IP:192.168.0.1端口为1000）上读取要加工的内容。
1．打开ezcad2生成一个文本对象，调整文本大小和位置，以及加工参数。
2．选择生成的文本对象，选择使能变量文本，然后点击增加按钮，系统会弹出图一对话框，选择网口通讯一项，设置网口参数，IP地址参数填入服务器计算机的IP，这里为192.168.0.1；端口参数设置为用于通讯的端口号，这里为1000，，注意网口参数必须和服务器计算机上设置的网口参数一样，否则会导致无法通讯。
3．设置命令为TCP:Give me string。
（注意这个命令可以为任意服务器定义的命令）4．关闭对话框后点击应用按钮。
5．按F2开始加工, 计算机会立即通过串口发送命令TCP:Give me string到服务器，并等待服务器返回。
大鹏激光金橙子打标软件培训资料
金橙子打标软件培训资料（-1金橙子打标软件界面介绍
（-2 图件填充
点H填充出现如图2-1所示
填充小线间距越密，填充大线间距越大（-3参数设置如图3-1所示
按照颜色修改参数：速度大即打标速度快，速度小即打标速度慢光纤机：功率范围0%-100%；频率最大80(KHZ)
半导体：功率（电流）大概都是在5-15之间，频率2-20（KHZ）开光、关光、结束、拐角延时：一般情况下没改变，如需改变的话自动调整即可
（半导体、光纤机都是一样）
（-4修改工具的使用4-1所示
常用的修改工具有：变换（位置、旋转、缩放、大小、倾斜）、对齐；位置里面Y轴是上（+）下（-）移动、X轴是左（-）右（+）移动；缩放是把镭雕图案缩小或者放大10倍或者是100倍（成比例放大【小】）；大小（尺寸）是放大或者是缩小镭雕图案（成比例放大（小）、不成比例缩小（大）
旋转如图（4-3）所示
4-2 修改：对齐
对齐：左对齐、右对齐、垂直中线对齐、顶（上）对齐、底（下）边对齐、水平中线对齐、还有中心点对齐
图4-3
逆时针旋转为正数，顺时钟旋转为负数；。
金橙子EzCad学习资料
金橙子EzCad学习资料(EzCad)如何修改欢迎界面及标题栏1. 欢迎界面的修改欢迎界面是一副BMP格式的图片，位于EzCad2.0目录下的“Logo.bmp”。
如果您需要定制自己的启动欢迎界面，那么需要做一副BMP格式的图片。
将EzCad2.0目录下的“Logo.bmp”图片删除，然后将自己制作的图片复制到EzCad2.0目录下，更名为“Logo.bmp”即可。
运行EzCad.exe可以看到界面已经变成刚刚修改的图。
如下图所示2. 标题栏的修改打开“Ezcad \LANG”文件夹，这里放置的是EZCAD软件的语言文件。
软件里所有的文字都从这些文件里调用。
Lang_chs.ini 表示简体中文语言包;Lang_cht.ini，Lang_enu.ini分别表示繁体中文和英文。
以简体中文为例，即:“lang_Chs.ini”文件，去除只读属性以后使用记事本打开(或其他纯文本编辑软件)。
语言文件内容如图 2 所示。
语言文件的内容分为两节，每一节均由多行字符串组成。
节名用 []包围起来。
第一节为 [EZCAD] ，第二节为[String]。
在“TITLE=”后面输入需要更改的文字，即可修改标题栏显示内容;在其后的ABOUT等对应的是“关于”对话框中的字符，修改他们可改变对应的内容，如图 3 所示。
保存该文件后，启动EzCad程序，可看到修改的结果。
如图 4 所示。
使用脚踏开关实现同一文件实现多文档打标摘要:使用脚踏开关实现同一文件实现多文档打标软件设置:使用脚踏开关打标，软件需要设置开始标刻端口。
在文档中的两个对象之间需要设置检测同一输入口的两种状态。
第一个为低电平，第二个为高电平。
这样就可以实现踩下脚踏开关，加工第一个对象;第二次踩下脚踏开关，加工第二个对象;第三次踩下，则又加工第一个对象;再踩，加工第二个。
软件中对象排列如图:Manlight激光器连线和软件设置说明摘要:Manlight激光器接线管脚号信号名称说明1--8 D0--D7 激光器功率。
金橙子PCI-E单层卡 说明书
PCI-E打标控制卡说明i版本记录版本号更新日期更新人更新说明V1.0 2015-06-29 PCIE打标控制卡目录须知 (1)1.1 如何辨识PCI-E打标控制卡 (2)1.2 主要特点 (3)二、电气连接 (3)2.1接口说明 (3)2.1.1 CON1 ：CB15 振镜控制 (3)2.1.2 CON2 ：DB25 激光控制 (5)2.1.3 CON3 ：DB15 扩展轴与IO (7)2.1.4 CON4 ：插头CON4与电脑主板USB的连接 (8)2.1.5 CON5 ：DB9飞标接口 (9)2.1.6 LJQ5 ：振镜，扩展轴，IO连接线 (10)2.2跳线说明 (11)2.2.1拨码开关SW1 (12)2.3 数字输入输出信号的连接 (12)2.3.1输入信号In0---In9,START (12)2.3.2输出信号Out6，Out7 (13)安全须知在安装、使用PCI-E控制卡之前，请仔细阅读本节内容。
若有任何关于本文档的疑问，请联系BJJCZ。
1.安全操作步骤z请遵守所有的关于激光的安全说明（包括但不仅限于描述于激光器、振镜以及本文档中的相关章节）z无论任何时候，请在开启了电脑电源、及振镜电源之后再打开激光器电源。
否则，可能会因不可控的激光光束而造成伤害。
我们建议您使用光闸来避免不可控的激光造成的伤害。
2.客户负责的安全部分z PCI-E被设计用来控制一个激光扫描系统。
因此，所有有关激光系统的安全指示都应该被客户了解并施行。
客户必须严格遵守相关的安全操作指示并独立地负责所用的激光系统的安全。
z安全规则可能因国家不同而有所差异。
客户有责任遵守当地的所有规定。
z在运行软件之前请仔细检查。
软件错误有可能导致系统停止响应。
在此情况下，振镜及激光均不可控制。
z请避免板卡受到潮湿、灰尘、腐蚀物及外物撞击的损坏。
z在储存及使用板卡时，请避免电磁场及静电的损坏。
它们有可能损毁板卡上的电子器件。
请使用防静电包装袋储存板卡；请佩戴接地良好的防静电防护手套接触板卡。
打标卡 使用说明
8 套控制卡可以加工不同的内容。 扩展轴 （步进电机/伺服电机） 输出： 可输出两个通道的方向/脉冲信号控制步进电机 （或 伺服电机） ，可用于转轴或者拼接。 10 路通用输入数字信号（TTL 兼容） 。In0-In9。其中，In0-3 从 CON2 插座接入；In4-7 从 CON4 插座接入；In8/In9 从 CON3 插座接入 7 路通用输出数字信号 （TTL 兼容） 。 Out0-6。 其中， Out0-3 从 CON2 插座输出； Out14-6 从 CON4 插座输出 Start （开始） 信号： 用于打标内容相同， 要求高速打标的情况。 脚踏开关可以连接至 Start 信号，也可以连接至通用输入信号。如果打标内容含有变量文本，或者打标内容较多无 法全部保存在板卡中，必需连接至通用输入信号。 Laser 信号可设置可设为高电平有效，也可设为低电平有效 PWM 信号提供了差分驱动方式。 输出两路模拟量控制功率 / 频率。 兼容 USB2.0。
振镜控制信号为数字信号， 可以直接连接至数字振镜。 由于数字振镜所用的数字信号传 输协议不完全一样，所以，需要确认是数字振镜使用何种传输协议。我公司也提供了数字转 模拟的转接板，也可通过该转换板转成模拟信号输出连接到模拟振镜。
北京金橙子科技有限公司电子文档
3
版权所有，复制必究
USBLMC 用户使用手册
图 2-1 CON1 插座管脚定义示意图
管脚 1，9 2，10 3，11 4，12 5，13 6，14， 7 8，15
名称 CLK－ / CLK＋ SYNC－ / SYNC＋ X Channel－ / X Channel＋ Y Channel－ / Y Channel＋ Z Channel－ / Z Channel＋ Status-/Status+ NULL GND
LMC_CUH_MarkOnFly_V1(0)_CN_飞行标刻使用说明
LMC_CUH_MarkOnFly_V1(0) 飞行标刻使用说明版本记录版本号更新日期更新人更新说明V1.0 2008-5-16目录一、硬件接线说明 (1)1.1所选器件： (1)1.2 LMC-2型控制卡接线方法 (1)1.3 USBLMC控制卡接线： (2)二、软件设置 (3)一、硬件接线说明1.1所选器件：1. 旋转编码器型号：ZSP3.806—103G1000BZ3/0 5L供电电压：DC 5V2. LMC控制卡及加密狗（带飞标功能）型号：LMC-2型或USBLMC型3. 光电开关型号：VRF-N型响应时间：350US光纤长度：2米1.2 LMC-2型控制卡接线方法1. 编码器与LMC-2的接线图1-1：图1-1 编码器与LMC-2接线示意图注：不同型号的编码器，引线的颜色可能略有不同，实际应用时请以信号为准。
信号所对应的线颜色一般在编码器上有详细标注。
2. 光电开关与LMC-2接线图1-2：图 1-2光电开关与LMC-2连接示意图1.3 USBLMC控制卡接线：1. 编码器与USBLMC接线图1-3：图1-3编码器与USBLMC接线示意图注：不同型号的编码器，引线的颜色可能略有不同，实际应用时请以信号为准。
信号所对应的线颜色一般在编码器上有详细标注。
2. 光电开关与USBLMC接线图1-4：图1-4光电开关与USBLMC接线示意图二、软件设置运行EzCad2.0软件主程序，在工作空间上绘制要标刻的内容。
单击“参数F3”按钮，选择“激光控制”标签，如图2-1所示。
单击“飞行标刻”按钮，弹出飞行标刻参数设置窗口，如图2-2。
其中各选项意义如下：飞行标刻：使能“飞行标刻”功能。
流水线方向从右向左：设置流水线运动方向。
流水线连续模式：如果被加工的物体是连续物体（例如：电线、电缆等），则选择此选项。
流水线连续模式下总工件数有效：勾若选择此选项，则在连续模式下，系统标刻加工的数目达到指定数目后会停止加工。
金橙子 Ezcad2 设计加工软件 使用说明书
北京金橙子科技股份有限公司1Ezcad2软件用户使用手册网站：销售邮箱：****************售后邮箱：*****************技术热线：4009008118电话：************/64426995/64873071传真：************邮编：100015地址：北京市朝阳区酒仙桥东路1号M3栋东一层声明欢迎使用金橙子Ezcad设计加工软件，使用前请务必仔细阅读本手册。
如有疑问，请随时致电我们的服务人员，我们将竭诚为您服务。
北京金橙子科技股份有限公司随时可能因为软件或硬件升级对使用手册的内容进行更新，所有更新部分都将纳入使用手册新的版本中，恕不另行通知。
关于版权金橙子保留在不事先通知的情况下，修改本手册中的产品和产品规格等文件的权利。
金橙子不承担由于使用本手册或本产品不当，所造成的直接的、间接的、特殊的、附带的或相应产生的损失或责任。
金橙子具有本产品及其软件的专利权、版权和其他知识产权。
未经授权，不能直接或间接地加工、制造、复制、使用本产品及其相关部分。
一般约定：“BJJCZ”、“金橙子科技”、为本公司的商标。
未经本公司允许，任何组织或个人不得在商品上使用相同或类似的商标。
改版历史编辑日期版本更新内容2018-01-20v3.1添加附录北京金橙子科技股份有限公司2目录第一章软件概述 (7)1.1软件简介 (7)1.2功能和技术特点 (7)1.3软件安装和初始化 (8)1.3.1驱动安装 (8)1.3.2常见问题及修复 (9)1.4硬件环境 (11)1.5界面介绍 (11)第二章文件菜单 (12)2.1新建 (12)2.2打开 (13)2.3保存、另存为 (13)2.4输入矢量文件 (14)2.5输入位图文件 (15)2.6打印 (15)2.7获取扫描图像 (15)2.8系统参数 (15)2.8.1常规 (16)2.8.2颜色 (18)2.8.3工作空间 (18)2.8.4自动备份 (18)2.8.5移动旋转 (19)2.8.6插件管理器 (20)2.8.7用户管理 (20)2.9常用图库 (22)2.10最近文件 (24)2.11退出 (24)北京金橙子科技股份有限公司32.13对象属性栏 (25)第三章编辑 (27)3.1撤销/恢复 (27)3.2剪切/复制/粘贴 (28)3.3组合/分离组合 (28)3.4群组/分离群组 (28)3.5填充 (29)3.6转为曲线 (35)3.7转化为虚线 (36)3.8偏移 (36)3.9分离文本 (36)第四章绘制菜单 (37)4.1点 (37)4.2曲线 (38)4.3矩形 (39)4.4圆 (39)4.5椭圆 (40)4.6多边形 (41)4.7文字 (41)4.7.1文字字体参数 (41)4.7.2曲线编排文本 (44)4.7.3圆弧文本 (46)4.7.4条形码字体 (46)4.7.5变量文本 (53)4.8位图 (73)4.9矢量文件 (77)4.10延时器 (78)4.11输入口 (78)北京金橙子科技股份有限公司44.13扩展轴 (79)4.14编码器距离 (79)4.15螺旋线 (80)4.16节点编辑 (81)4.17图形选取 (83)第五章修改菜单 (84)5.1阵列 (85)5.2动态文本阵列 (87)5.3变换 (87)5.3.1移动 (88)5.3.2旋转 (88)5.3.3镜像 (89)5.3.4缩放 (90)5.3.5倾斜 (91)5.4造型 (92)5.5分布 (93)5.6排序 (94)5.7修剪 (95)5.8曲线编辑 (95)5.8.1自动连接 (95)5.8.2去除交叉点 (95)5.9对齐 (96)5.10Jsf字体 (97)第六章查看 (105)6.1观察 (105)6.2标尺、网络点、辅助线 (106)6.3捕捉网格 (106)6.4捕捉辅助线 (107)北京金橙子科技股份有限公司56.6系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 (108)6.7IO状态 (108)第七章特殊 (109)7.1更新文本内容 (109)7.2序列号文本 (109)7.3IPG_YLPM激光器状态 (110)7.43d曲面分层 (110)第八章激光 (112)8.1旋转角度标刻 (112)8.2旋转角度标刻2 (115)8.3多文档标刻 (117)8.4超级标尺 (122)8.5戒指文本标刻 (131)8.6旋转轴标刻 (134)8.7旋转文本标刻 (137)8.8分割标刻2 (140)8.9投影标刻 (146)第九章帮助 (148)9.1关于Ezcad (148)第十章加工 (149)10.1标刻参数 (149)10.2加工参数 (159)附件一：飞行标刻 (174)附件二：Corfile2九点快速校正振镜说明。
Smart MC使用说明书1.0版
Smart MC 1.0 用户使用手册第一章 概 述1.1 软件安装为使软件流畅运行，请确认计算机的最低配置要求:CPU 300MHZ内存 128M显卡 32M硬盘 10G操作系统 Microsoft Windows XP手册中的说明全部默认为Microsoft Windows操作系统。
SmartMC的安装非常简单，用户只需将包含SmartMC的文件夹拷贝到硬盘上，并去除所有文件和文件夹的只读属性，然后双击运行SmartMC 1.0 Beta.exe即可。
软件运行时需要软件狗，如果软件狗没有正确安装，会提示“没有找到加密狗！软件将工作在演示模式下！”，在演示模式下用户将只能进行功能的演示和评估，并不能进行实际加工。
1.2 软件功能本软件是为了多工位运动控制而设计，兼具线切割功能，并能调用标刻软件动态库，进行标刻。
三轴的点位运动直线切割以及连续直线的非匀速切割。
兼容常用的矢量图形(dxf,plt等)支持EzCad标刻软件文件的读取1.3 软件界面启动界面暂无主界面(图1.3-2)图1.3 – 21.4 其他声明本文所涉及的其他产品和公司名称可能是各自相应所有者的商标。
由于软件升级所造成的操作方式、功能变化等，如有与本手册不符之处，以升级的软件为准。
第二章 文 件2.1 新建“新建”子菜单用于新建一个绘图文件供客户使用，当选择“新建”子菜单时，软件新建一个文件供用户使用，同时关闭当前正在使用的绘图文件。
如果当前文件没有保存，则软件会提示您是否保存当前文件。
“新建”子菜单与工具栏按钮对应。
提示：SmartMC中每个菜单项都与工具栏上的按钮相对应，实现相同的功能。
本文中不再做特别说明。
2.2 打开“打开”子菜单用于打开一个后缀名为“.smc”的文件。
当选择了“打开”子菜单，系统会弹出一个打开文件对话框(图2.2 - 1)，提示您选择一个.smc文件，当您选择.smc文件后点击“打开”，软件就会打开保存在硬盘上的.smc文件。
金橙子打标软件EXCEL校正说明
Excel校正功能说明
EXCEL校正功能为精确校正，可以在其他校正基础上进行调用，也可单独使用，建议在有高精度量具的基础上进行使用。
校正原理为：在当前基础上（无校正或是已经有其他校正），标刻以毫米为单位的网格线，将测得的预计值的偏移量填入EXCEL表格，软件会根据此EXCEL表格进行校正。
校正精度视测量精度和测量密度而定。
具体的校正步骤如下：
1．打开软件后进入设备参数（快键F3），选择区域选项页。
2．同时按CTRL+E，激活excel校正设置界面文件，如下图1-1所示：
图1-1 Excel校正界面
3．勾选使能后，可以分别设置网格线X / Y的起点坐标、终点坐标和间距，参数值以毫米为单位（注：该设置表示标刻网格的起末位置，网格大小，最后的标刻的大小像普通打标一样与设置的区域尺寸有关），设置完成后，点击“标刻网格线”按钮进行标刻。
4．打开打标软件包àExample文件夹à校正示例文件.xls，如下图所示1-2所示：。
激光打标机金橙子软件设置打标延时原因
激光打标软件的延时设置原因关键词：激光打标机，激光雕刻机，激光打码机摘要：说到激光打标机，很多人会问怎么操作？对打标机软件的操作不够熟悉，很多功能不清楚，下面爱迪达科技给大家普及一下国内常用的激光打标机常用软件：金橙子打标软件的开关光延时的设置说明。
金橙子打标卡软件设置开光延时、关光延时，结束延时的说明激光打标开光延时：标刻开始时激光开启的延时时间。
设置适当的开光延时参数可以去除在标刻开始时出现的“火柴头”，但如果开光延时参数设置太大则会导致起始段缺笔的现象。
可以为负值，负值标刻激光器提前出光。
激光打标关光延时：标刻结束时激光关闭的延时时间。
设置适当的关光延时参数可以去除在标刻完毕时出现的不闭合现象，但如果关光延时设置太大会导致结束段出现“火柴头”。
不能为负值。
激光打标结束延时：等待激光完全关闭的时间。
从关光命令发出后到激光完全关闭，激光器需要一段响应时间，设置适当的结束延时参数就是为了给激光器充分的关光响应时间，以达到让激光完全关闭在进行下一次标刻的目的。
适当的结束延时参数可以消除标刻时出现的“重影”现象，但如果结束延时太大则会影响加工速度。
不能为负值。
激光打标拐角延时：标刻时每段之间的延时时间。
设置适当的拐角延时参数可以去除在标刻直角时出现的圆角现象，但如果拐角延时设置太大会导致标刻时间增加，且拐角处会有重点现象。
不能为负值。
以上是激光打标机的几种激光延时操作，设置操作好这些出光延时、关光延时、结束延时以及拐角延时，能保障好激光打标设备的使用寿命。
爱迪达科技专注于激光打码机、激光雕刻机、激光打标机的研究和开发已经在光纤、二氧化碳、紫外、绿光等多种激光源应用开发出丰富的产品系列，适合各种不同的材质打标，特别是在小型化的激光机领域取得丰硕的成果。
选择爱迪达科技，提供免费售后培训、指导服务。
品质，诚信，服务——是我们一直坚守的承诺。
详情可登陆：/jiguangdabiaoji/.。
金橙子打标软件安装说明书
金橙子打标卡硬件安装重装系统后，无法进行打标时，需要重新安装打标卡硬件安装,右击我的电脑设备管理器.如图(一)
图(一)
在设备管理器上有一个蓝色感叹号！右击更新驱动程序：如图（二）
图（二）
选择自动安装软件，然后点击下一步自动查找进行安装即可。
如图（三）
图（三）
如自动安装找不到驱动，就选择从列表或指定位置安装,然后
点击下一步，如图（四）
图（四）
如图（五）选择:F:\EzCad2\旧狗文件\驱动\板卡驱动\支持win xp 和win7 32位系统\JCZDriverAllInOne, 然后点击下一步软件自动进行安装
图（五）
如图（六）完成安装硬件向导，即可进行激光打标.
图（六）。
LMC_CUH_MarkOnFly飞行标刻使用说明
二、设备连线.................................................................................................................... - 7 2.1 2.2 2.3 PCI 型板卡飞行标刻接线说明...................................................................... - 7 USB 型板卡飞行标刻接线说明...................................................................- 10 LMCARM 板卡飞行标刻接线说明.............................................................- 13 -
六、 输入输出口介绍：................................................................................................ - 25 -
北京金橙子科技有限公司电子文档
III
版权所有，复制必究
飞行标刻功能使用说明
版权所有，复制必究
飞行标刻功能使用说明
2.1.2、PCI 型板卡与旋转编码器的连接
使用随卡附带 9 转 10 连线（PCI 卡随卡附带 9 针转 10 针的接线） ，具体接线如图 2.1.1。
图 2.1.1
编码器接线图
要求编码器输出信号为差分输出。VCC / GND 为控制卡输出的 5V 电给编码器使用。 —103G1000BZ3/0 5L 型编码器的接线方式。 注：图为 ZSP3.806 ZSP3.806—
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金橙子打标软件说明书金橙子打标软件说明书篇一:金橙子培训教材培训教材东莞三工目录第一章激光加工的原理。
3 第二章激光打标机的组成。
.. 5一、激光器 . 61、激光工作物质。
.. 62、泵浦源。
.. 63、聚光腔。
.. 74、谐振腔。
.. 75、Q开关 7二、振镜(Scanhead) 。
.. 9三、机架。
10四、冷却系统 . 10 第三章硬件部分连接教程。
11 第四章3glaser 打标软件介绍。
. 23 主界面简介。
.. 23 软件使用教程 . 24 第一课基础绘图。
..25 绘制单一图形。
25 标刻矢量图形。
26 绘制标刻文字。
27 简单填充图形。
28 图形形状及位置调整。
29 第二课软件及驱动的安装过程。
.. 30 第三课系统校正与调整。
.. 33 配置参数的菜单。
.. 33 比例与方向校正。
..34 平面校正。
.. 36 系统参数调整。
40 属性参数的调整。
.. 41 第四课特殊打标。
.. 43 跳号打标。
.. 43 曲线文本打。
46 条形码打标 . 47 第五课位图打标。
.. 49 第六课柱面标刻。
.. 50 第七课软标件中快捷键的使用。
53第一章激光加工的原理一、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
根据对工件进行激光加工的不同效果，激光打标可以分为三类:二、激光加工适用范围激光的应用很广泛，而且正在迅速的进入各个行业，成为人们日常生活中的一部分。
激光应用可分为医疗激光(光子嫩肤仪)、工业激光、激光检测等等。
工业激光可分为激光打标、激光雕刻切割、激光焊接三大类。
激光打标机可雕刻金属及多种非金属材料。
应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。
适用材料包括:普通金属及合金(铁、铜、铝、镁、锌等所有金属)，稀有金属及合金(金、银、钛)，金属氧化物(各种金属氧化物均可)，特殊表面处理(磷化、铝阳极化、电镀表面)，ABS料(电器用品外壳，日用品)，油墨(透光按键、印刷制品)，环氧树脂(电子元件的封装、绝缘层)。
激光切割机可雕刻金属及多种非金属材料。
应用于服装辅料、医药包装、建筑陶瓷、饮料包装、织物切割、橡胶制品、外壳铭牌、工艺礼品、电子元件、皮革等行业图1-1 为激光打标的一些应用。
三、为什么要使用激光加工任何加工，都有一个共同的目标:高效率。
在满足客户要求的前提下，尽可能快的完成加工。
钢铁行业中，钢板切割要求切缝小，热变形小，只有激光能做到很好的效果。
用别的工艺就很难达到客户的要求。
模具、机加行业中，深孔、小孔加工，用激光进行加工，速度效果都有保证。
在服装行业中商标切割、皮革打标，以前使用别的工艺，但是速度慢，效率低，改用激光加工，其速度大大提高，生产效率大幅提升。
对于加工企业来说，高效率就意味着多挣钱。
使用激光加工，第一要满足客户的加工要求，第二要尽可能的提高加工速度。
第二章激光打标机的组成激光打标机一般由激光器、振镜(SCANHEAD)、机架、冷却系统、控制柜部分组成。
激光器是打标机中的核心组件，他决定了打标机的结构。
目前常用的激光器有CO2 激光器、氪灯泵浦激光器、半导体泵浦激光器、光纤激光器。
关于这几种激光器的描述见《激光器》。
我们以目前市场上最为普及的YAG灯泵浦打标机为例，说明激光打标机的各个组成部分。
下图为YAG灯泵浦激光打标机示意图。
图2-1 激光打标机篇二:(金橙子)半导体激光打标机说明书华天世纪激光半导体激光打标机使用说明书深圳市华天世纪激光科技有限公司华天世纪激光前言欢迎您选用我公司生产的HT-DP50系列激光打标机，如果您是首次使用此款型号的激光打标机，在通电前请务必仔细阅读本使用手册。
DP50系列激光设备已采用了尽可能全面的安全防范措施，以确保拥护人身安全及设备的自身安全,虽然如此,对本机的不正确使用、维护、改制等仍可能对操作者或机器造成各种损害。
防止激光辐射的泄漏:DP50系列激光设备采用封闭的激光光路设计，可以有效地防止激光辐射的泄漏。
对本机电器设备进行的维护、调整必须由经过培训的对本机各部分均较为熟悉的专业技术人员进行，且需特别注意以下几点:1、若某部件在维护调整时不需要运行，请勿接通该部分的电源。
2、在更换激光器模块时，切勿接通设备电源。
3、机器应有良好的接地，并应对此作定期检查。
4、尽可能只用一只手操作电气设备，以防止在人体上构成回路。
5、在高压电路上操作时，应使用合格的，绝缘良好的工具。
设备的测试，有些需采用一些特殊的测量技术或设备。
测试参数的选择应由熟悉本机操作和相关设备使用的技术人员决定。
敬告用户:1、除本手册所规定的操作外,对机器的任何其他操作,都可能使操作者遭受危险的激光辐射!2、若激光束照射到易燃材料上时，将会引起火灾甚至爆炸，应注意不得把该类材料放置到光路上或激光束有可能照到的地方～3、激光器正常工作期间，设备内部不得增设任何零件及物品。
除非经过特别授权，否则不得在密封罩打开的状态下使用本机。
华天世纪激光欢迎用户提出建议，请与下列地址联系:需要采购或技术支持时,请与就近的销售服务商联系华天世纪激光目录第一部分半导体激光打标机各部件原理与使用说明。
. - 1 -1. 激光原理 - 1 -2. 光学系统 - 1 -3. 各主要部件原理与技术说明。
. - 2 - 1.3.2扩束镜。
- 4 -1.3.3激光电源。
.. - 4 -1.3.4声光Q开关 - 5 -1.3.5声光Q开光驱动电源 .. - 8 -1.3.6 “F-θ”镜组。
- 11 -1.3.7光学扫描振镜 . - 11 -1.3.8冷水机使用说明。
- 12 - 日常维护。
.. - 15 - 4.1设备外观的清洁。
.. - 15 - 4.2冷却水系统的维护 . - 15 - 4.3清洁光路。
.. - 16 - 5安全 - 16 - 5.1防止激光辐射的泄漏。
- 16 - 5.2电气安全。
.. - 16 - 消防 .. - 16 - 5.3故障分析及排除。
.. - 17 - 第二部分打标控制软件使用说明- 18 - 第一章概述。
. - 18 -件简介。
- 18 - 1.1 EzCad2软1.1.1 软件安装 .. - 18 -1.1.2 软件功能 .. - 18 -1.1.3 界面说明 .. - 18 - 第二章文件菜单 .. - 20 -2.1 新建(N) 。
. - 20 - 2.2 打开(O) 。
. - 20 - 2.3 保存(S)，另存为(A) . - 21 - 2.4打印。
. - 22 - 2.5 获取扫描图像(m) 。
.. - 22 - 2.6 系统参数(P) .. - 23 - 2.6.1 常规。
. - 23 - 2.6.2 颜色。
. - 24 - 2.6.3 工作空间 .. - 24 - 2.6.4 自动备份 .. - 24 - 2.6.5 移动旋转 ..金橙子打标软件说明书) - 25 - 2.6.6 插件管理器。
. - 25 - 2.6.7 语言/Language 。
.. - 25 - 2.7 最近文件 . - 26 - 2.8 退出(X) 。
. - 26 - 2.9 对象列表 . - 26 - 2.10 对象属性栏 . - 26 - 第三章编辑。
. - 28 -3.1 撤消(U)/恢复(R) . - 28 - 3.2 剪切(T)/复制(C)/粘贴(P) - 28 - 3.3组合/分离组合。
.. - 28 - 3.4 群组/分离群组。
. - 29 - 3.5 填充。
- 29 - 华天世纪激光 3.6 转为曲线 .. - 32 - 第四章绘制菜单。
- 33 - 4.1 点(D) .. - 33 - 4.2 曲线。
. - 34 - 4.3 矩形。
. - 34 - 4.4 圆 .. - 35 - 4.5 椭圆。
. - 35 - 4.6 多边形 - 36 - 4.7 文字。
. - 36 - 4.7.1文字字体参数 .. - 36 - 4.7.2曲线排文本参数。
. - 38 - 4.7.3条形码字体参数。
. - 40 - 一维条形码 . - 42 - 二维条形码 . - 43 -1(PDF417条码。
- 43 - 2(DataMatrix条码。
- 43 - 4.7.4变量文本。
. - 44 - 键盘。
.. - 44 - 日期。
.. - 45 - 序列号 . - 47 - 列表文件。
- 50 - 动态文件。
- 50 - 4.8 位图。
. - 52 - 4.9 矢量文件 .. - 55 - 4.10 延时器。
. - 56 - 4.11 输入口。
. - 56 - 4.12 输出口。
. - 56 - 4.13 直线 .. - 57 - 4.14 图形选取 - 57 - 4.15 节点编辑 - 58 - 第五章修改菜单。
- 61 - 5.1 变换。
. - 61 - 5. 1.1移动 - 61 - 5.1.2 旋转。
.. - 62 - 5.1.3镜像 - 62 - 5.1.4缩放 - 63 - 5.1.5倾斜 - 63 - 5.2 造形。
. - 64 - 5.3 曲线编辑 .. - 65 - 5.4 对齐。
. - 65 - 5.5 jsf字体 - 66 - 第六章查看菜单。
- 68 - 6.1 观察。
. - 68 - 6.2 标尺，网格点，辅助线 .. - 69 - 6.3 捕捉网格 .. - 69 - 6.4 捕捉辅助线。
. - 69 - 6.5捕捉对象。
- 69 - 6.5 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 - 69 - 第七章帮助。
.. - 70 - 7.1 关于EzCad(A)。
.. - 70 - 第八章加工。
.. - 71 - 8.1笔列表 . - 71 - 8.2加工参数库。
.. - 72 -篇三:金橙子EzCad学习资料 (EzCad)如何修改欢迎界面及标题栏1. 欢迎界面的修改欢迎界面是一副BMP格式的图片，位于EzCad2.0目录下的“Logo.bmp”。
如果您需要定制自己的启动欢迎界面，那么需要做一副BMP格式的图片。
将EzCad2.0目录下的“Logo.bmp”图片删除，然后将自己制作的图片复制到EzCad2.0目录下，更名为“Logo.bmp”即可。
运行EzCad.exe可以看到界面已经变成刚刚修改的图。
如下图所示 2. 标题栏的修改打开“Ezcad \LANG”文件夹，这里放置的是EZCAD软件的语言文件。
软件里所有的文字都从这些文件里调用。
