电力电缆敷设方式及要求内容
电力电缆的敷设及质量控制措施
电力电缆的敷设及质量控制措施随着城市化进程的加速和工业的发展，电力电缆的应用越来越广泛。
电力电缆的敷设质量和质量控制对于电力系统的安全、稳定运行至关重要。
本文将介绍电力电缆的敷设方式、质量控制措施以及常见问题解决方案。
电力电缆的敷设主要分为室内、室外、直接接地和非直接接地等情况。
室内敷设主要采用电缆沟、电缆架、穿管等方式；室外敷设则多采用直埋、架空、管道等方式。
直埋敷设适用于各种土壤条件，但需注意防水、防鼠、防盗等方面；架空敷设具有便于维修、易于发现故障点等优点，但需要注意防机械损伤、防晒、防盗等方面。
电力电缆敷设时需要注意质量控制。
首先，应选择合适的敷设方式，根据实际情况进行选择，避免过度浪费。
其次，敷设过程中要注意避免损伤电缆，如划伤、扭曲、挤压等。
此外，电缆的弯曲半径也应符合标准要求，防止过度弯曲导致电缆损坏。
在敷设过程中还需注意电缆的固定，避免电缆移位或受力损伤。
为了确保电力电缆的敷设质量和安全运行，需要进行质量检测。
主要包括外观检查、耐压试验、泄漏试验等方面。
外观检查主要检查电缆的外观有无损伤、划痕、扭曲等；耐压试验检查电缆的绝缘性能，确保在高压运行条件下电缆能够安全运行；泄漏试验则主要用于检测电缆的密封性能，防止漏电事故的发生。
在电力电缆敷设过程中，常常会遇到一些问题，如电缆故障、信号不稳定等。
对于这些问题，需要采取相应的解决方案。
对于电缆故障，需要进行故障定位和修复，常用的方法有电桥法、声测法等；对于信号不稳定，需要进行线路检查、设备调试等方面的工作。
总之，电力电缆的敷设和质量控制是电力系统安全、稳定运行的重要保障。
在电力电缆的敷设过程中，需要选择合适的敷设方式，注意避免损伤电缆，确保电缆的弯曲半径符合标准要求。
在敷设过程中还需要进行质量检测，确保电力电缆的质量和安全运行。
针对敷设过程中遇到的问题，需要采取相应的解决方案，保证电力系统的稳定运行。
未来，随着科技的不断进步和人们对电力安全要求的提高，电力电缆的敷设和质量控制措施将更加完善和严格。
中低压电力电缆敷设方式及要求
竖井敷设
总结词
节省空间、方便维护的敷设方式
详细描述
竖井敷设是将电缆通过竖井进行敷设，适用于高层建筑、地铁等空间受限的场所。竖井敷设可以节省 空间，方便电缆的维护和检修，同时可以避免外界因素对电缆的损坏。
架空敷设
总结词
简单、快速、经济的敷设方式
详细描述
架空敷设是将电缆架设在空中，通常使用钢绞线或钢架进行 支撑。适用于电缆线路较短、地形平坦的场所。架空敷设施 工简单、快速、经济，但需要注意防雷、防震等方面的保护 措施。
电缆敷设完毕后应进行验收， 确保符合设计要求和相关标准
。
对电缆头的防护要求
01
电缆头应选用符合标准 要求的材料和工艺，确 保电气性能和机械强度 。
02
电缆头应密封良好，防 尘、防水、防腐蚀，以 保护内部绝缘不受损坏 。
03
电缆头应固定牢固，防 止松动或脱落，以免影 响电气性能和安全运行 。
04
电缆头附近应保持清洁 干燥，无灰尘、杂物等 ，以减少对电气性能的 影响。
排管敷设
总结词
适用于复杂地形的敷设方式
详细描述
排管敷设是将电缆放入预制的管道中，管道可以是混凝土管、塑料管等材料制成 。适用于电缆线路较长、地形复杂、直埋敷设困难的场所。排管敷设可以减少对 地面的破坏，方便后期维护和检修。
隧道敷设
总结词
适用于大截面电缆和大电流电缆的敷设方式
详细描述
隧道敷设是将电缆放入专门的电缆隧道中，适用于大截面电缆和大电流电缆的敷设。可以减少对地面的占用，方 便电缆的维护和检修，同时可以避免外界因素对电缆的损坏。
为减小过电压对电缆的影响，应采取 相应的保护措施，如安装避雷器、过 电压保护器等。
防止热损坏
电力电缆敷设及注意事项
电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。
在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。
本文将围绕电力电缆敷设及注意事项展开讨论。
一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。
包括确定电缆的种类、规格、长度和敷设的路径等。
2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。
确保敷设区域没有杂物和障碍物，并检查地面是否平整。
同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。
3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。
常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。
4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。
在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。
5.接地：完成电缆敷设后，需要进行接地工作。
接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。
6.验收测试：在完成电缆敷设后，需要进行验收测试。
通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。
二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。
同时，还要考虑电力负荷、环境因素和敷设路径等因素。
2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。
尽量选择直线敷设路径，减少电缆的弯曲和拉力。
3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。
特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。
4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。
可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。
5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。
电缆敷设要求范文
电缆敷设要求范文电缆敷设是指在建筑物、工厂、道路等场所中，按照一定的规范和要求进行电缆的敷设和布线。
电缆敷设要求的合理性和可操作性对于电缆的安全运行和日常维护具有重要意义。
下面就电缆敷设的要求进行详细介绍。
一、敷设定位1.首先，要根据建筑物、工厂、道路的实际情况确定电缆的敷设位置和路径。
电缆敷设路径一般应避免过长、过弯曲，并应尽量减少任何形式的损伤和受力。
尽量保持电缆的直线敷设，并避免与其他线路、管道和设施冲突。
2.在敷设电缆前，要对敷设区域进行充分的勘测，包括地面情况、地下障碍物、周围环境等。
特别是有可能对电缆敷设造成损坏的因素，如锋利的物体、腐蚀性物质等，要提前做好相应的处理措施。
3.对于需要穿越各类墙壁、天花板、地板等构筑物的电缆敷设，要根据具体情况选择合适的敷设方法和材料。
同时，在敷设过程中要注意墙壁、天花板、地板等结构的保护，避免对其造成破坏。
4.在有限空间内进行电缆敷设时，要根据空间的大小和限制条件，选择适合的敷设方法和工具。
确保电缆的敷设平稳、牢固，并避免在敷设过程中造成过度拉力和电缆的损坏。
二、敷设方式1.直埋敷设：适用于地下管道、地铁、高速公路等场所，要求电缆必须具备抗压、防水、耐腐蚀等性能。
在直埋敷设中，电缆应沿埋设路径敷设，保持适当的埋深和覆土层厚度，确保电缆的安全运行。
2.敷设在管道或沟槽中：适用于建筑物的内部电缆敷设，要求电缆不能被压弯或受到过大的挤压力。
敷设中要留有足够的空间进行维护和更换，同时要保证电缆与其他线路、管道之间的间隔。
3.架空敷设：适用于建筑物外部的电缆敷设，要求电缆与周围环境保持一定的安全距离，且不能与树木、高耸建筑等物体相接触。
同时，要注意电缆的防腐蚀和风吹日晒等问题，在敷设中要选择合适的支架和固定措施。
三、敷设材料和工具选择1.敷设过程中使用的材料和工具要符合相关标准和规范。
如敷设电缆所需的管道、沟槽、支架等，应选择合适的材质和规格，确保其承载能力和使用寿命。
中低压电力电缆敷设方式及要求
中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。
敷设前应该进行地质勘测，确定土壤的承载力和张力。
埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。
为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。
2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。
在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。
敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。
同时，为了方便维修和更换，还应设置阀门、检修口等设施。
3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。
桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。
在敷设时，需要注意电缆的坐标、整齐、美观。
同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。
4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。
在架空敷设时，应保持电缆的张力，避免过大或过小。
同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。
二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。
敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。
2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。
地下敷设时，应保持适当的埋设深度，防止受到外力冲击。
架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。
3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。
如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。
4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。
选用合适的电缆材料和绝缘材料，确保电缆的耐久性。
同时，在设计时还要考虑到维修和更换电缆的方便性。

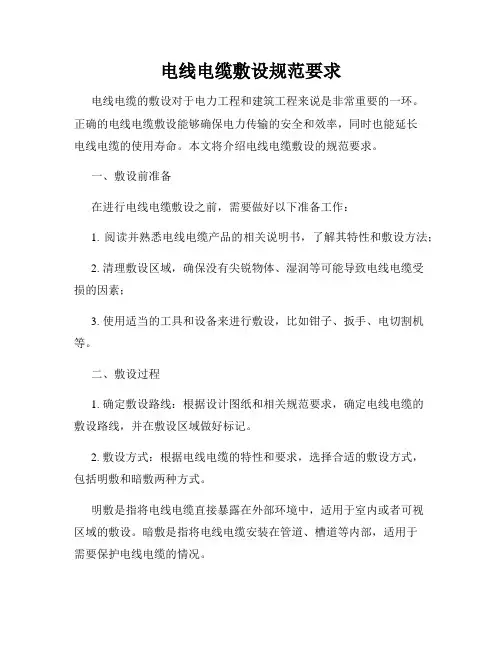

电线电缆敷设规范要求
电线电缆敷设规范要求电线电缆的敷设对于电力工程和建筑工程来说是非常重要的一环。
正确的电线电缆敷设能够确保电力传输的安全和效率，同时也能延长电线电缆的使用寿命。
本文将介绍电线电缆敷设的规范要求。
一、敷设前准备在进行电线电缆敷设之前，需要做好以下准备工作：1. 阅读并熟悉电线电缆产品的相关说明书，了解其特性和敷设方法；2. 清理敷设区域，确保没有尖锐物体、湿润等可能导致电线电缆受损的因素；3. 使用适当的工具和设备来进行敷设，比如钳子、扳手、电切割机等。
二、敷设过程1. 确定敷设路线：根据设计图纸和相关规范要求，确定电线电缆的敷设路线，并在敷设区域做好标记。
2. 敷设方式：根据电线电缆的特性和要求，选择合适的敷设方式，包括明敷和暗敷两种方式。
明敷是指将电线电缆直接暴露在外部环境中，适用于室内或者可视区域的敷设。
暗敷是指将电线电缆安装在管道、槽道等内部，适用于需要保护电线电缆的情况。
3. 敷设间距：根据电线电缆的额定电流、敷设环境和规范要求，确定合适的敷设间距。
4. 弯曲半径：根据电线电缆的型号和规范要求，确定合适的弯曲半径。
电线电缆在敷设过程中，需要避免出现大角度弯曲或者过小的弯曲半径，以免损坏导线或绝缘层。
5. 固定和保护：在必要的位置，使用固定卡夹、保护管或者绑扎带等物品来固定和保护电线电缆，防止其发生移位、弯曲和损坏。
三、敷设后验收敷设完成后，需要进行验收工作，以确保敷设质量达到规范要求。
1. 检查外观质量：检查电线电缆是否存在破损、剥落、变形等情况，是否符合规范要求。
2. 测试电气性能：使用合适的电气测试仪器，对电线电缆的电气性能进行测试，比如电阻测试、绝缘电阻测试等。
3. 记录和归档：对敷设过程进行记录和归档，包括敷设路线、敷设方式、敷设间距等信息。
四、常见问题及解决方法在电线电缆敷设过程中，可能会出现一些常见问题，下面列举几个并给出解决方法：1. 敷设间距不均匀：根据规范要求重新测量和调整敷设间距。
电力电缆的安装敷设
电力电缆的安装敷设是电力工程中不可缺少的重要环节。
它的质量好坏直接关系到整个电力系统的运行稳定性和可靠性。
因此，正确的安装敷设电力电缆是非常重要的。
本文将详细介绍电力电缆的安装敷设过程和注意事项。
一、安装敷设前的准备工作1. 确定电缆规格和型号：根据工程需求和设计要求，确定所需电缆的规格和型号。
2. 确定电缆线路及走向：根据设计图纸，确定电缆线路及走向，并标出敷设路径。
3. 清理敷设区域：清理敷设区域，确保地面平整、无障碍物，并将可能影响敷设的杂物清除。
二、电缆的敷设方式1. 直埋敷设：将电缆埋设在地下，适用于长距离敷设、无地面使用需求的情况。
2. 桥架敷设：将电缆架设在桥架上，适用于建筑物内部或电力设备周围的短距离敷设。
3. 管道敷设：将电缆放入管道中，适用于建筑物内部或地下管道中的敷设方式。
三、电缆的敷设步骤及注意事项1. 确定敷设路径：根据设计要求，确定电缆的敷设路径，并标出敷设线路。
2. 铺设支撑物：在敷设路径上，根据需要安装支撑物。
在直埋敷设中，一般使用水泥沟槽作为电缆的支撑物。
在桥架敷设中，需要先安装好桥架，确保其承重能力满足要求。
3. 布设电缆：根据敷设路径，将电缆放置在支撑物上。
在直埋敷设中，需要先将电缆放入水泥沟槽中，并使用沙土覆盖。
在桥架敷设中，需要将电缆穿过桥架的挂点，并用钢丝或钢管进行固定。
4. 连接电缆：根据敷设需要，将电缆适当连接。
连接方式可以采用绝缘接头或绕组接头等。
在连接过程中，需要严格按照操作规程进行。
5. 测试电缆：在电缆敷设完成之后，需要进行电缆的测试。
测试内容包括绝缘电阻、电缆泄露电流等。
四、电缆的验收标准1. 外观质量：电缆表面应平整，无明显划痕或损伤。
2. 尺寸规格：电缆尺寸应符合技术要求，不得超过允许偏差。
3. 绝缘电阻：电缆绝缘电阻应满足设计要求。
4. 电缆泄露电流：电缆泄露电流应在合理范围内。
5. 连接头：电缆连接头的接触电阻应满足要求。
6. 电缆标志：电缆应标有准确的型号、规格和电压等级。
电缆的敷设方式及要求
电缆的敷设方式及要求一般电缆敷设是指电缆从配电箱出来以后到达用电设备或另一个配电箱的走线方式。
比如是沿地沿墙沿顶板暗敷、明敷，走桥架、走电缆沟、走线槽等都是常用的电缆敷设方式，视不同的环境、条件、性质选择合适的电缆敷设方式。
那么电缆敷设方式有哪些呢？（1）电缆敷设的一般规定1）电缆的路径选择，应符合下列规定：1.应避免电缆遭受机械性外力、过热、腐蚀等危害。
2.满足安全要求条件下，应保证电缆路径最短。
3.应便于敷设、维护。
4.宜避开将要挖掘施工的地方。
2）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，机电安装第一课；均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
3）同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1.应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2.支架层数受通道空间限制时，电气设计在线教学狄老师；35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3.同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
4）同一层支架上电缆排列的配置，宜符合下列规定：1.控制和信号电缆可紧靠或多层叠置。
2.除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3.除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5）交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
中低压电力电缆敷设方式及要求
支架和夹具的金属部件严重锈蚀
（2）做好电缆的排水工作应考虑的事项
对电缆的护层质量进行逐段检查
对土建质量进行认真验收
电缆构筑物内应设排水设施
① 有条件时，在比较潮湿的电缆构筑物内安装良
好的通风设备去湿气。
32
根据《电缆设计规范》的规定，在有化 学腐蚀液体或高温熔化金属溢流的场所或 在载重车辆频繁经过的地段；经常有工业 水溢流、可燃粉油弥漫的厂房内等场所， 不得使用电缆沟。
有防爆、防火要求的明敷电缆应采用埋 砂敷设的电缆沟。
13
电 缆 沟 敷 设
14
敷缆机具布置
15
敷设 后的 电缆 实景
16
4 .电缆隧道敷设
•缺点：
–建设隧道工作量大，土建材料量大， –工期长，建设费用大， –占地面积大， –与其他地下构筑物交叉不易避让，附属设施多。 20
5．架空绝缘电缆敷设
•架空绝缘电缆敷设，简称架空敷设。
–架空电缆通常悬挂在电杆或建筑物墙上， 而电缆本身带有悬挂线的用于悬挂在户外 地面之上的敷设方式。
•悬挂电缆架设方式的优点
•目前我国使用最多的10kV架空电缆是黑色 交联聚乙烯无外屏蔽单芯电缆。
22
架空电缆用终端头和直通接头
23
架空电缆分支接头
1—橡胶预制绝缘体；2—分支电缆；3—分支连接金具；4—压板；5—干 线电缆；6—半导电带；7—绝缘橡胶自粘带； 8—不锈钢套夹；9—不锈 钢衬板；10—不锈钢锁紧条
24
架空绝缘电缆敷设
7
2、排管敷设
• 主要优点：
– 外力破坏很少 – 寻找漏油点方便 – 增设、拆除和更换方便 – 占地小，能承受大的荷重 – 电缆之间无相互影响
• 不足之处：
电力工程管理规范的电缆敷设施工要求(通用)
电力工程管理规范的电缆敷设施工要求电缆敷设是电力工程中重要的一环，其施工质量和规范性对工程质量和可靠性有着直接的影响。
电力工程管理规范中对于电缆敷设的要求十分详细，本文将就其中的施工要求进行探讨。
以下是电力工程管理规范的电缆敷设施工要求：1. 施工前准备在进行电缆敷设之前，必须进行充分的施工前准备工作。
首先，要对敷设区域进行详细勘察，确定地质情况和现场环境，如有需要，要进行地质勘察并制定相应的处理措施。
其次，要评估施工风险，确定施工方案并编制施工图纸。
同时，要清理施工现场，确保施工区域的整洁和安全。
2. 材料准备电缆敷设所需的材料必须符合国家标准和要求。
在施工前，要对材料进行检查和验收，确保其质量和完好性。
需要注意的是，材料的存放要满足相应的仓库管理要求，特别是对于绝缘材料和防潮材料，要做好防潮、防腐、防污等措施。
3. 敷设方法在进行电缆敷设时，应根据工程情况和设计要求选择合适的敷设方法。
根据电缆的类型和长度，可以采用直埋、管道敷设、架空等多种敷设方式。
敷设时要保证电缆的安全性和运行可靠性，遵循相应的安装标准和规程。
4. 敷设质量控制电缆敷设的质量对工程的可靠性和使用寿命至关重要，因此必须进行严格的质量控制。
在敷设过程中，要注意对电缆的保护和防水，避免弯曲和受力过大。
同时，要对电缆的铺设和固定进行检查和验收，确保符合规范要求。
在敷设完毕后，还要进行电缆的试验和绝缘强度测试，确保电缆的质量合格。
5. 现场安全管理电缆敷设施工过程中的安全管理至关重要。
施工现场应设置明确的警示标志和安全提示，保证施工人员的安全。
同时，要组织人员进行安全培训，提高施工人员的安全意识和技能。
在施工现场还要做好消防安全和用电安全等方面的管理工作，确保施工期间的安全性。
总结：电力工程管理规范的电缆敷设施工要求涵盖了施工前准备、材料准备、敷设方法、敷设质量控制以及现场安全管理等方面的要求。
确保这些要求得到有效地履行，能够提高电缆敷设质量和可靠性，从而保证电力工程的正常运行和安全使用。
电力工程管理规范的电缆敷设要求
电力工程管理规范的电缆敷设要求概述在电力工程中，电缆的敷设是十分重要的一项工作。
电缆的正确敷设与维护，直接影响到电力系统的稳定运行和安全性能。
电力工程管理规范中对电缆敷设的要求十分严格，确保了电力系统的安全可靠性。
本文将介绍电力工程管理规范中关于电缆敷设的要求。
一、电缆的选择在进行电缆的敷设之前，需要根据具体情况选择合适的电缆。
选择电缆应考虑以下几个因素：电压等级、电流负载、环境温度、敷设方式等。
根据电力工程管理规范，电缆的选择应符合以下要求：1. 电缆的额定电压等级应与系统要求相匹配，确保电力传输的稳定性；2. 电缆的额定电流负载应满足系统负荷需求，且具备一定的过载能力；3. 电缆材质应耐高温、耐腐蚀、绝缘性能良好，并能适应敷设环境的要求；4. 敷设方式应根据工程要求选择，包括直埋敷设、架空敷设等。
二、电缆敷设方案设计在进行电缆敷设之前，需要进行详细的敷设方案设计。
根据电力工程管理规范的要求，电缆敷设方案设计应包括以下内容：1. 敷设线路的选取：根据工程实际情况，确定电缆敷设的具体线路，包括起点、终点、中间节点等；2. 敷设方式的选择：根据敷设线路的特点，选择合适的敷设方式，如直埋、架空、穿管等；3. 敷设深度的确定：根据敷设方式和敷设环境，确定电缆的敷设深度，保证电缆的安全性和可靠性；4. 弯曲半径的控制：根据电缆的类型和规格，控制电缆在敷设过程中的弯曲半径，避免因过小的弯曲半径导致电缆损坏；5. 交叉敷设的规划：对于多条电缆的交叉敷设，应进行合理的规划和布置，避免互相干扰。
三、电缆敷设过程在实际进行电缆敷设的过程中，需要按照电力工程管理规范的要求，严格控制各个环节，确保敷设的质量和安全。
具体要求包括：1. 施工现场的准备：确保施工现场的安全和整洁，设置合理的施工标识和警示标志，确保工作人员的安全；2. 测量与定位：使用合适的测量仪器，准确测量电缆敷设的位置和深度，确保敷设的准确性；3. 敷设前的准备工作：包括对电缆进行必要的清洁、检查和试验，确保电缆的质量和性能；4. 敷设方式的选择：根据方案设计，选择合适的敷设方式，确保电缆的稳定性和可靠性；5. 张力控制：在敷设过程中，严格控制电缆的张力，避免因过大的张力导致电缆拉断；6. 敷设完成后的处理：包括对敷设完成的电缆进行必要的保护和封堵，确保电缆的安全和可靠。
电力电缆的敷设及质量控制措施
电力电缆的敷设及质量控制措施电力电缆作为电力传输的重要载体，其敷设质量直接关系到电力系统的安全稳定运行。
在各类工程项目中，正确敷设电力电缆并采取有效的质量控制措施至关重要。
一、电力电缆敷设的方式1、直埋敷设直埋敷设是将电缆直接埋在地下的一种敷设方式。
这种方式施工简单、成本较低，但需要注意选择合适的敷设路径，避免电缆受到机械损伤和化学腐蚀。
在直埋敷设时，要事先挖好电缆沟，沟底铺设细砂或软土，电缆上方也要覆盖一定厚度的保护土层。
2、电缆桥架敷设电缆桥架敷设适用于电缆数量较多、敷设较为集中的场合。
电缆桥架可以安装在建筑物内部或室外，具有较好的通风散热条件。
在敷设过程中，要确保电缆在桥架内排列整齐，避免交叉和重叠。
3、电缆排管敷设电缆排管敷设是将电缆敷设在预先埋设的管道内。
排管可以保护电缆免受外界损伤，同时便于后期的维护和更换。
在排管敷设时，要注意排管的内径应大于电缆外径的 15 倍，排管之间要保持一定的间距。
4、电缆隧道敷设对于大型电力工程，如城市地下电网，通常采用电缆隧道敷设方式。
电缆隧道内空间较大，可以容纳较多的电缆，并配备完善的通风、照明和防火设施。
但隧道建设成本较高，施工难度较大。
二、电力电缆敷设前的准备工作1、电缆选型根据电力系统的电压等级、负载电流、敷设环境等因素，选择合适型号和规格的电缆。
要确保电缆的绝缘性能、耐热性能和耐腐蚀性能满足实际需求。
2、路径规划合理规划电缆的敷设路径，尽量避开高温、潮湿、易燃、易爆等危险区域。
同时，要考虑电缆的长度和弯曲半径，减少不必要的接头和弯曲。
3、现场勘查在敷设前，对敷设现场进行详细的勘查，了解地形、地貌、地下管线等情况，制定切实可行的施工方案。
4、材料和工具准备准备好所需的电缆、电缆附件、支架、桥架等材料，以及施工所需的工具和设备，如吊车、牵引机、切割机等。
三、电力电缆敷设的施工要点1、电缆牵引在牵引电缆时，要控制牵引速度和拉力，避免电缆受到过度拉伸而损坏。
电力电缆敷设规范
电力电缆敷设规范电力电缆敷设规范是指在建设、维护和运营电力系统时，按照一定的标准和要求进行电力电缆敷设的行为和工作。
以下是一些常见的电力电缆敷设规范：1. 安全规范：在电力电缆敷设过程中，必须遵守相关的安全规范，如穿戴必要的安全防护装备、遵守安全操作流程等，以确保人员的安全。
在敷设过程中，应当避免与其他人员和设备的交叉作业，定期检查电缆的绝缘状态和接地情况。
2. 敷设路径规范：电力电缆应按照规定的路径进行敷设，避免与其他管线和设备相互干扰。
在敷设过程中，应避免在电缆下铺设其他管线，以免对电缆产生压力或磨损。
3. 敷设深度规范：电力电缆敷设的深度应符合相关的要求，通常情况下，电缆敷设的深度应不小于1.2米，以保护电缆免受外力的损害。
4. 敷设环境规范：应选择干燥、通风的敷设环境，避免在潮湿和易受污染的区域进行敷设。
对于敷设地下的电缆，应保证敷设沟槽的排水畅通，避免水淹。
5. 弯曲半径规范：在电力电缆敷设的过程中，应确保电缆的弯曲半径不小于规定的数值。
一般情况下，电缆的弯曲半径应大于电缆本身直径的10倍以确保其电气性能。
6. 敷设工艺规范：电力电缆的敷设应采用适当的工艺，包括敷设沟槽或管道、敷设保护层、安装绝缘套管等。
敷设时应注意避免电缆损坏或扭曲，确保电缆的电气性能和使用寿命。
7. 接地规范：电力电缆敷设过程中，要确保电缆的接地良好，以保证电缆的安全性能。
接地电阻应符合相关的要求，在敷设过程中应定期检查接地状态。
8. 标签和记录规范：在电力电缆敷设完成后，应进行标签和记录。
标签应明确电缆的位置、功能和规格，记录应包括电缆敷设的日期、敷设人员和质量检验等信息，以便后期维护和管理。
以上是一些常见的电力电缆敷设规范，不同地区和不同项目可能会有针对性的规范和要求，可以根据实际情况进行灵活调整。
最重要的是确保电缆敷设的安全可靠和经济合理。
电力工程管理规范的电缆敷设要求(通用)
电力工程管理规范的电缆敷设要求电力工程的成功实施离不开合理、规范的电缆敷设。
准确的电缆敷设能够确保电力系统的安全运行，提高电力工程的质量和可靠性。
本文将针对电力工程管理规范中的电缆敷设要求进行详细介绍。
一、导引电缆敷设对于电力工程中的能源传输起到了核心作用。
电缆敷设要求的规范化能够有效地提高电力系统的可靠性和安全性，降低故障率。
因此，掌握电力工程管理规范中的电缆敷设要求对于工程师来说至关重要。
二、电缆敷设的基本原则1. 确定合理路径：在电缆敷设过程中，应根据工程的具体要求和现场条件，选择合适的电缆敷设路径。
要考虑到绕行障碍物、避免潜在冲击和挤压风险等因素。
2. 良好的支撑与固定：电缆敷设时，应确保电缆布线稳固可靠，避免因振动和外力引起的松动和脱落。
3. 合适的弯曲半径：电缆敷设过程中，应注意避免过小的弯曲半径，以防止电缆绝缘层和金属护套被过度拉伸而损坏。
4. 适当的敷设深度：在电缆敷设的过程中，应根据电缆的类型和周围环境的要求，确定合适的敷设深度，以保护电缆免受外界环境的影响。
5. 合理的电缆位置标识：在电缆敷设的过程中，应采用合适的标识方法，明确电缆的名称、型号、电压等信息，以便于后续的维护和管理工作。
三、电缆敷设的具体要求1. 选择合适的电缆：在电力工程中，应根据工程需求和设计要求，选择符合相关标准的电缆。
电缆的选用应考虑其导体电阻、绝缘层性能、耐火性能、耐热性能等因素。
2. 电缆敷设间距：电缆敷设时，应根据电缆的电压等级和环境条件，确定合适的电缆敷设间距。
对于高电压电缆，应保持足够的间距以避免互串干扰。
3. 防腐蚀处理：在电缆敷设之前，应对电缆进行防腐蚀处理，以延长电缆的使用寿命。
常见的防腐蚀方法包括镀锌、喷涂防腐漆等。
4. 合理的电缆敷设深度：电缆敷设的深度应根据电缆的类型和环境条件确定。
通常情况下，电缆的敷设深度应不少于1米，以确保电缆免受外界环境的影响。
5. 弯曲半径的控制：对于不同类型的电缆，都有相应的弯曲半径要求。
电力电缆敷设规范
电力电缆敷设规范电力电缆敷设规范是为了保证电力电缆的安全可靠运行，同时提高电力系统的运行效率和维护管理水平而制定的。
下面是电力电缆敷设规范的一些主要内容。
1. 敷设前的准备工作：1.1 确定敷设区域的土质、地下水位等情况，以确定敷设的方式和条件。
1.2 制定详细的敷设方案，包括敷设路线、敷设深度、敷设方式等。
1.3 确定敷设所需的电缆类型、规格和数量，并进行充分的备货准备。
2. 敷设过程中的要求：2.1 敷设电缆时，应保持电缆的清洁，避免沾染灰尘、杂物等。
2.2 在敷设中，应注意电缆的弯曲半径和拉力，避免超过规定的限制，以防止电缆的损坏。
2.3 在电缆穿越隧道、桥梁等特殊场所时，应采用防爆、防水等特殊措施保护电缆。
2.4 敷设电缆时，应确保电缆的接头、终端等部位的保护措施得当，避免潮湿、腐蚀等因素对电缆的损害。
3. 敷设后的检测和验收：3.1 在敷设完成后，应进行电缆的试验和检测，包括绝缘阻抗、耐压测试等，来确保电缆的质量和性能达到要求。
3.2 对电缆敷设的质量和工程施工进行定期验收和检查，确保施工符合规范。
3.3 对敷设完成的电缆进行标识和记录，包括电缆编号、型号、规格、敷设日期等，以便日后的维护管理。
4. 电缆敷设的其他要求：4.1 在施工过程中，应遵守安全操作规程，保证施工人员和附近居民的安全。
4.2 在敷设过程中，应遵循环保要求，减少对环境的污染。
4.3 在敷设现场，应做好现场管理，保持整洁，并按照规定进行清理和恢复工作。
综上所述，电力电缆敷设规范是一个系统的、有条理的、细致入微的规定，旨在保证电缆的安全运行，提高电力系统的运行效率和管理水平。
只有合理执行这些规范要求，才能保证电缆敷设工程的质量和安全。
电线电缆敷设方式方法和注意事项
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
电缆敷设及其防火要求
电缆敷设及其防火要求1.电缆敷设的一般要求（1）电缆线路路径要短，且尽量避开与其他管线（管道、铁路、大路和弱电电缆）交叉。
敷设时要顾及已有的或拟建房屋的位置.不使电缆接近易燃易爆物及其他热源，尽可能不使电缆受到各种损坏，如机械损伤、化学腐蚀、地下流散电流腐蚀、水土锈蚀、蚁鼠害等。
（2）不同用途电缆，如工作电缆与备用电缆.动力与掌握电缆等宜分开敷设.并对其进行防火分隔。
（3）电缆支持点之间的距离，电缆弯曲半径，电缆最高最低点间的高差等不得超过规定数值.以防机械损伤。
（4）电缆在电缆沟内、隧道内及明敷时.应将麻包外皮剥去，并应实行防火措施。
（5）沟通回路中的单芯电缆应采纳无钢铠的或非磁性材料护套的电缆。
单芯电缆要防止引起四周金属部件发热。
2.电缆敷设方式常用的电缆敷设方式有：电缆隧道、电缆沟、排管、壕沟（直埋）、竖井、桥架、吊架、夹层等.各种方式的特点及其选用要求如下：（1）电缆隧道和电缆沟电缆隧道是一种用来放置电缆的、封闭狭长的构筑物.高l・8m以上，两侧设有数层敷设电缆的支架，可放置多层电缆，人在隧道内能便利地进行电缆敷设、更换和修理工作。
电缆隧道适用于有大量电缆配置的工程环境，其缺点是投资大，耗材多，易积水。
电缆沟是有盖板的沟道.沟宽与沟深不足lm,敷设和修理电缆必需揭开水泥盖板.很不便利，且简单积灰、积水，但施工简洁、造价低.走向敏捷且能容纳较多电缆。
电缆沟有屋内、屋外和厂区三种，适于电缆更换机会少的地方。
电缆沟要避开在易积水、积灰的场所使用。
电缆隧道（沟）在进入建筑物（如变配电所）处，或电缆隧道每隔100m处，应设带门的防火隔墙（对电缆沟只设隔墙），以防止电缆发生火灾时烟火扩散扩大・且可防小动物进入室内。
电缆隧道应尽量采纳自然通风.当电缆热损失超过150〜200可/：11时・需考虑机械通风。
（2）电缆排管电缆敷设在排管中，可免受机械损伤，并能有效防火，但施工简单・检修和更换都不便利，散热条件差，需要降低电缆载流量。
电缆敷设施工方法与技术措施
电缆敷设施工方法与技术措施电缆敷设是建设通信、电力、交通等基础设施工程中不可或缺的环节，它关系到项目的质量和效益。
为了保证电缆的安全敷设以及后续的维护和使用，需要采取一系列的方法和技术措施来保障。
本文将结合实际施工经验，介绍电缆敷设的方法和技术措施。
一、电缆敷设方法1.开挖施工电缆的敷设需要先进行开挖工作。
开挖的深度要根据电缆的规格和要求来确定，一般要深度略深于电缆的埋设深度，以免电缆被地面压力破坏。
同时，要注意避开其他地下管线和设施，可以借助地下探测仪器来确定。
2.管道敷设电缆的敷设可以采用地沟、电缆槽、电缆管等不同的敷设方式。
其中，电缆槽是最常用的一种敷设方式，它可以保护电缆不受外界环境的影响，同时还能方便日后的施工和维护。
3.电缆敷设电缆敷设需要注意以下几点：（1）敷设前要对电缆进行检查，确保无损伤和质量问题。
（2）在敷设过程中，要保持电缆的弯曲半径，避免出现过小的弯曲，以免影响电缆的导电性能。
（3）电缆的固定和支撑要合理，以免在使用过程中出现抖动和振动。
4.埋设施工电缆敷设完成后，需要进行埋设工作。
在埋设过程中，要掌握一定的埋设技术，确保电缆埋设的深度和均匀性。
同时，要注意对电缆进行防腐处理，以延长电缆的使用寿命。
二、电缆敷设技术措施1.施工方案设计在进行电缆敷设前，要根据工程的具体情况制定施工方案。
方案要明确敷设的线路、敷设的深度和方式、材料的选择等内容，并根据地质条件和环境要求进行相应的调整。
2.安全措施电缆敷设需要进行相应的安全措施，包括使用安全、防止火灾、事故紧急处理等方面。
施工人员要穿着符合要求的安全防护装备，如安全帽、反光衣、护目镜等。
3.质量控制在电缆敷设的过程中，要进行质量控制，包括对电缆的质量进行检查，对施工过程进行监督和检测。
同时，还要制定相应的质量检验方案和计划，确保施工质量达到要求。
4.施工现场管理对于电缆敷设的施工现场，要进行合理的管理，包括施工进度的控制、现场秩序的维护、设备的管理和维护等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Change life with heart
12
Part 1 电力电缆敷设方式介绍
3、电缆沟敷设的规定 根据《电缆设计规范》的规定，在有化学腐蚀液体或高温熔化
金属溢流的场所或在载重车辆频繁经过的地段；经常有工业水溢流、 可燃粉油弥漫的厂房内等场所，不得使用电缆沟。
有防爆、防火要求的明敷电缆应采用埋砂敷设的电缆沟。
2、电缆线路直接埋设的主要优点包括： ① 电缆散热良好； ② 转弯敷设方便。 ③ 施工简便、施工期短、便于维修． ④ 造价低，工程材料最省； ⑤ 线路输送容量大
Change life with heart
4
Part 1 电力电缆敷设方式介绍
3、电缆线路直埋敷设方式的不足之处在于： ① 容易遭受外力破坏； ② 巡视、寻找电缆故障点不方便； ③ 增设、拆除、故障修理都要开挖路面，影响市容和交通； ④ 不能可靠地防止外部机械损伤； ⑤ 易受土壤的化学作用。
电力电缆敷设方式及要求
审 批
职位/姓名 日期 保存年限
作成
确认
/
/
/
/
0, 1, 3, 5, 永久
INDEX
审 核1
审 核2
/
/
/
/
1,2,3,对外保密
Part 1 电力电缆敷设方式介绍
Part 2 电力电缆线路敷设的一般要求
批W准 ritten By： Date:
/ /
Change life with heart
4、排管内的敷设安装规范要求是： （1）一般敷设在排管内的电缆采用无铠装的裸电缆或塑料外护套电缆。 （2）管内径不小于电缆外径的1.5倍，且不能少于100毫米，以便于敷 设电缆，管子内壁要求光滑，保证敷设时不损伤电缆外护套。 （3）敷设时的牵引力不得超过电缆最大的运行拉力。 （4）有接头的工作井内的电缆应有重叠，长度一般不超过1.5m （5）工作井应有良好的接地装置，在井壁拥有预埋的拉环以方便敷设 时牵引。
（a)矩型隧道;(b)圆形隧道
Change life with heart
15
Part 1 电力电缆敷设方式介绍
1、电缆隧道敷设方式 （1）混凝土槽中敷设： （2）隧道侧壁上悬挂敷设
❖钢索悬挂 ❖钢骨尼龙钩悬挂 2、电缆隧道敷设优点： （1）能可靠的防止外力破坏。敷设时不受外界条件影响。 （2）寻找故障点方便，修复，恢复送电快。 多
Change life with heart
10
Part 1 电力电缆敷设方式介绍
（三）电缆沟敷设 A、一般采用混凝土和砖砌结构，其顶部可用盖板覆盖，且 与地坪平相齐，或稍有上下。 B、电缆沟敷设是用于变电站出线及重要街道，电缆的条数 多或多种电压等级线路平行的地段，穿越公路铁路等地段。 C、电缆沟敷设示意图。
纵向排水坡度不宜小于0.2%。 （5）管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要
求;
Change life with heart
9
Part 1 电力电缆敷设方式介绍
（6）管孔端应有防止损伤电缆的处理。 （7）电缆在管道中平行敷设时，两相电缆的中心距离应等于2 倍管道
内径D，而管道内径则应为:D≥1.3d(电缆外径)或D≥d＋30mm。
Change life with heart
11
Part 1 电力电缆敷设方式介绍
1、电缆沟敷设的优点 （1）造价低，占地较小。 （2）检修更换电缆较方便， （3）走线容易且灵活方便 （4）适用于不能直埋地下且无机动车负载的通道，如人行道，变电站 内，工厂厂区内等场所。 2、电缆沟敷设的缺点： （1）施工检查及更换电缆时，须搬动大量笨重的盖板； （2）施工时，外物不慎落入沟中，容易将电缆碰伤。
Change life with heart
13
Part 1 电力电缆敷设方式介绍
（四）电缆隧道敷设 A、用于容纳大量敷设在电缆支架上的电缆的走廊或隧道式构筑
物，称为电缆隧道。 B、电缆隧道适用于电缆集中、大量敷放，而且对巡视、维修要
求高的场合。
Change life with heart
14
Part 1 电力电缆敷设方式介绍
Change life with heart
5
Part 1 电力电缆敷设方式介绍
4、直埋敷设电缆的路径选择，应根据《 电缆设计规范》 （GB 50217 一2007）的规定，应符合下列规定：
① 避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的 地段； ② 未采用防护措施时，避开白蚁危害地带、热源影响和易遭 受外力损伤的区段。
Part 1 电力电缆敷设方式介绍
现代的工矿企业中，电力电缆应用十分广泛，特别是在发电厂、 变电所及供电系统，电缆占有十分重要的地位。因此，电力电缆的 安全运行至关重要。而影响电力电缆安全运行的因素有很多，如： 电缆制作工艺、电缆敷放架设施工工艺、电缆运行管理等等。下面 我们就来探讨一下电力电缆敷设方式及要求。
Change life with heart
8
Part 1 电力电缆敷设方式介绍
（4）电暖散热条件差，使载流量受限制，更换电缆困难。 3、排管时， 根据《设计规范》的规定，应符合下列要求:
（1）管孔数宜按发展预留适当备用。 （2） 缆芯工作温度相差大的电缆，宜分别配置于适当间距的不
同排管组。 （3）管路顶部土壤覆盖厚度不宜小于0.5ｍ; （4）管路应置于经整平夯实土且有足以保持连续平直的垫块上；
Change life with heart
7
Part 1 电力电缆敷设方式介绍
1、排管敷设的优点： （1）外力破坏很少 （2）寻找故障点方便 （3）增设、拆除和更换方便 （4）占地小，能承受大的荷重 （5）电缆之间无相互影响 2、排管敷设的不足之处： （1）管道建设费用大。 （2）管道弯曲半径大 （3）电缆热伸缩容易引起金属护套疲劳，管道有斜坡时，要采取 防止斜坡滑落措施
Change life with heart
2
Part 1 电力电缆敷设方式介绍
一、电力电缆的敷设方式 直埋敷设
排管敷设
电缆沟敷设
Change life with heart
电缆隧道敷设
3
Part 1 电力电缆敷设方式介绍
（一）、电力电缆直埋敷设 A、电缆线路直接埋设在地面下0.7-1.5m 深的壕沟中的敷设方式。 B、它适用于市区人行道、公园绿地及公共建筑间的边缘地带， 是最经济、简便的敷设方式，应优先采用。
1.电缆线路允许弯曲半径
Change life with heart
18
Part 2 电力电缆线路敷设的一般要求
2、电缆线路的最高点和最低点之间的最大高度允许位差
Change life with 电力电缆线路敷设的一般要求
3、在敷设前24h•内的平均温度以及敷设现场的温度要求
Change life with heart
16
Part 1 电力电缆敷设方式介绍
3、电缆隧道敷设缺点：
（1）建设隧道工作量大，土建材料量大， （2）工期长，建设费用大， （3）占地面积大， （4）与其他地下构筑物交叉不易避让，附属设施
Change life with heart
17
Part 2 电力电缆线路敷设的一般要求
Change life with heart
20
知识回顾 Knowledge Review
祝您成功！
Change life with heart
21
Change life with heart
6
Part 1 电力电缆敷设方式介绍
二、排管敷设 A、电缆敷设在预先埋设于地下管子中的一种电缆敷设方式。 B、适用于地下电缆与公路、铁路交叉，地下电缆通过房屋、广场等 区段，城市道路狭窄，而且交通繁忙和道路挖掘困难的通道，电缆条 数较多（一般10-20根间）的情况与道路少弯曲的地方。
