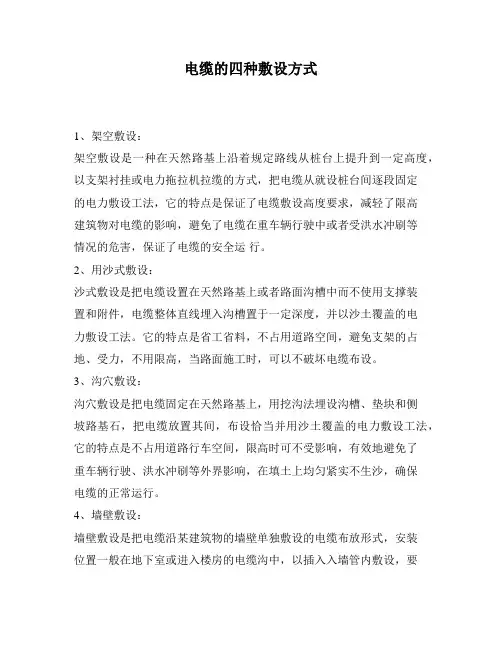

电缆敷设方式

电缆敷设方式与代号

线管的代号及敷设方式

一、线管的代号

SC：焊接钢管

TC：电线管

PC：硬质塑料管

CT：电缆桥架

CP：金属软管

SR：钢线槽

RC：水煤气管

二、导线敷设部位：

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设

ACE：在能进入的吊顶在敷设

BC:暗敷设在梁内

CLC：暗敷设在柱子内

WC：暗敷设在墙内

FC：预埋在地面内

CC：暗敷设在顶板内

根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

混凝土排管敷设：CE

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：F

另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：FC

电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。

还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？

答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

选择管径时，内径要比外径大50 ％。

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中：a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

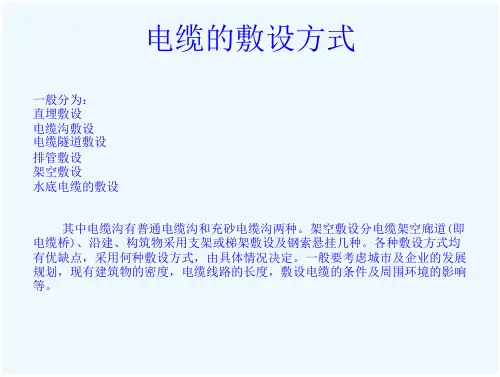

电缆的敷设：

工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。

（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍。

（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。

（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。标志牌规格宜统一，应能防腐，挂装牢固。

（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。

（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求。

3、配线工程

工序：配管—管内穿线

1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC电线管。穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要求。

管线线路较长时，宜适当加装接线盒，直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过8m。
