电阻阻值的识别方法电阻是电路中常用的元件之一,其阻值决定了电路的特性和工作状态。
在实际应用中,我们经常需要对电阻进行识别和测量。
本文将介绍几种常见的电阻阻值的识别方法。
一、颜色环法颜色环法是最常见的电阻阻值识别方法之一。
电阻的外部通常有四个或五个彩色环,每个彩色环代表一个数字或一个系数。
通过识别这些彩色环的颜色和位置,可以确定电阻的阻值。
具体的颜色对应关系如下:1. 黑色:02. 棕色:13. 红色:24. 橙色:35. 黄色:46. 绿色:57. 蓝色:68. 紫色:79. 灰色:810. 白色:9除了彩色环外,还有一个银色或金色的环表示阻值的精度。
银色环代表阻值的精度为±10%,金色环代表阻值的精度为±5%。
例如,一个电阻的颜色环为棕色、黑色、红色、金色,那么它的阻值可以通过以下公式计算:阻值 = (棕色(1) * 10 + 黑色(0)) * 10^2 ± 5%二、数字编码法数字编码法是另一种常见的电阻阻值识别方法。
在数字编码法中,电阻的阻值通过一组数字来表示。
每个数字代表一个阻值,可以根据这些数字的排列顺序计算出电阻的阻值。
例如,一个电阻的数字编码为1 2 3 4,那么它的阻值可以通过以下公式计算:阻值 = 1 * 10^3 + 2 * 10^2 + 3 * 10^1 + 4 * 10^0三、万用表测量法万用表是一种广泛使用的电子测量仪器,可以测量电阻、电压、电流等参数。
通过使用万用表的电阻测量功能,可以直接读取电阻的阻值。
在使用万用表测量电阻时,需要将电阻与万用表的测试引线连接,然后选择合适的电阻测量档位。
万用表会在显示屏上显示电阻的阻值。
四、电桥测量法电桥是一种常见的电阻测量仪器,利用电桥平衡原理来测量电阻的阻值。
通过调节电桥的各个参数,使得电桥平衡,即电桥两边的电势差为零,可以得到电阻的准确阻值。
电桥测量法精度较高,适用于对电阻阻值要求较高的测量场合。
但是,电桥的操作相对较为复杂,需要一定的专业知识和经验。
电阻的识别和标注方法
一.E-24标注方法E-24标注法有两位有效数字,精度在±2%(-G),±5%(-J),±10%(-K),±20%(-M)怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数,Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点,用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二.E-96标注方法E-96标注法有三位有效数字,精度在±1%(-F)怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数,Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点,用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码,具体数值可从Multiplier Code表中查找Y 代表指数的代码,具体数值也要从Multiplier Code表中查找例如:18A = 150Ω02C = 10.2kΩ1、常用的标识方法,一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法,可以很直观地得到阻值,即为前两位为数值,后面一位为10的倍数,如上面的332,即为33 * 10 * 10 = 3300 欧,换一下单位就是3.3K 了。
贴片电阻识别方法
贴片电阻识别方法

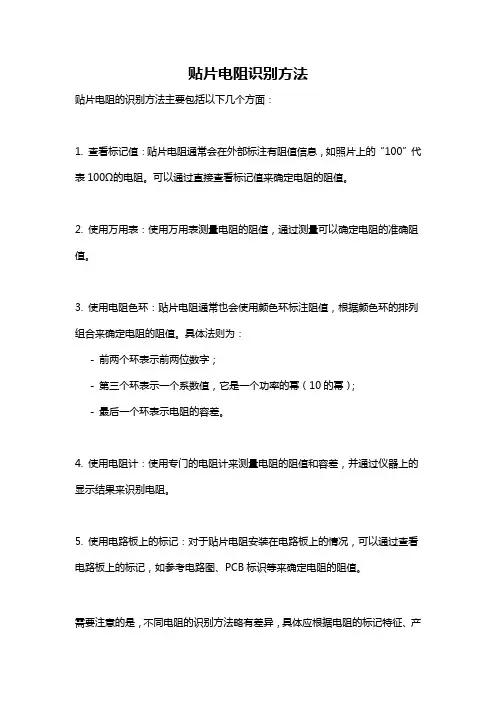

贴片电阻的识别方法主要包括以下几个方面:
1. 查看标记值:贴片电阻通常会在外部标注有阻值信息,如照片上的“100”代表100Ω的电阻。
可以通过直接查看标记值来确定电阻的阻值。
2. 使用万用表:使用万用表测量电阻的阻值,通过测量可以确定电阻的准确阻值。
3. 使用电阻色环:贴片电阻通常也会使用颜色环标注阻值,根据颜色环的排列组合来确定电阻的阻值。
具体法则为:
- 前两个环表示前两位数字;
- 第三个环表示一个系数值,它是一个功率的幂(10的幂);
- 最后一个环表示电阻的容差。
4. 使用电阻计:使用专门的电阻计来测量电阻的阻值和容差,并通过仪器上的显示结果来识别电阻。
5. 使用电路板上的标记:对于贴片电阻安装在电路板上的情况,可以通过查看电路板上的标记,如参考电路图、PCB标识等来确定电阻的阻值。
需要注意的是,不同电阻的识别方法略有差异,具体应根据电阻的标记特征、产
品手册或相关资源来进行准确定义。
另外,对于小尺寸的贴片电阻,可使用显微镜来辅助观测和识别。
贴片电阻识别方法
贴片电阻识别方法贴片电阻(Chip resistor)是一种非常常见的电子元器件,它主要用于电路板上的电阻器组件。
在大规模生产中,贴片电阻的精确识别和分类是非常重要的,以确保电路板的正确组装和维修。
本文将介绍贴片电阻的常见识别方法。
1.标记编码法:贴片电阻通常会在其体表上打印有识别码,以标示其阻值和额定功率。
常见的标记编码法有颜色编码法和数字编码法。
-颜色编码法:颜色编码法是最常见的贴片电阻识别方法之一、贴片电阻的体表会使用一系列不同颜色的带子来表示其阻值。
具体来说,四个彩色带子用于表示贴片电阻的阻值,第一个和第二个带子表示前两个有效数字,第三个带子表示乘以的数量级,第四个带子表示电阻器的误差。
一个例子是:黄-紫-红-金,代表阻值为4.7千欧姆,误差为5%的贴片电阻。
这种方法便于人类阅读和识别。
-数字编码法:数字编码法是另一种常见的贴片电阻识别方法。
贴片电阻的体表上会标有一个三位数的数字编码,用于表示其阻值和精度。
具体来说,前两位数字表示前两个有效数字,而第三位数字表示乘以的数量级,可以通过参考表格将这些数字转换为对应的阻值。
例如,如果数字编码为473,那么阻值为47千欧姆,误差为0.1%的贴片电阻。
2.使用测量仪器:另一种常见的贴片电阻识别方法是使用测量仪器,如万用表或LCR表。
这些仪器可以直接测量贴片电阻的阻值,并在显示屏上显示结果。
通过在测量前选择适当的量程范围,并将测试引线正确接触到贴片电阻的两个引脚上,可以准确地读取贴片电阻的阻值。
3.反射光谱法:反射光谱法是一种用于自动识别贴片电阻的高级方法。
它使用一台光学设备,通过照射贴片电阻并分析其反射光谱来确定其阻值。
这种方法可以自动快速地识别大量的贴片电阻,以提高工作效率和准确性。
4.取样和测试法:当无法通过上述方法准确识别贴片电阻时,可以从供应商处取样,并使用专业的测试设备进行详细测试。
这种方法可以通过测量和分析贴片电阻的电特性(如电流-电压特性和温度特性)来确定其阻值以及其他重要参数。
色环电阻识别方法
色环电阻识别方法色环电阻是一种常见的电子元器件,用于限制电流、分压、测量电流等电路中。
色环电阻通过一些有颜色的环带来表示它的阻值,这些环带有不同的颜色和位置,可以通过它们来识别电阻的阻值和精度。
下面将介绍一些常用的色环电阻识别方法。
一、直接读取法例如,一个色环电阻的色环序列是黄、紫、红、金色,那么根据序列顺序,可以得到它的阻值为47×100的欧姆,即4700欧姆,它的精度为金色,则为增加五倍的±5%。
二、色环计算法当色环较多时,直接读取法可能会出现颜色识别错误的情况。
为了避免这种情况,可以使用色环计算法。
色环计算法是通过根据颜色环的位置和色环序列来计算电阻的阻值。
首先,将色环分成几个部分,包括最多6个色环:主色环、副色环1、副色环2、乘数色环、公差色环和温度系数色环(可选)。
然后,根据每个色环代表的数字和其位置来计算阻值。
主色环一般表示第一位数字,副色环1表示第二位数字,副色环2表示第三位数字,乘数色环表示阻值的数量级,公差色环表示阻值的精度。
最后,将计算得到的数字和乘数色环的数量级相乘,得到最终的阻值。
例如,一个色环电阻的色环序列是棕、黑、橙、红、棕、金色,其中棕色在主色环的位置上,黑色在副色环1的位置上,橙色在副色环2的位置上,红色在乘数色环的位置上,金色在公差色环的位置上。
根据颜色代表的数字,可以得到阻值为1、0、3,乘数为10的2次方(即100),公差为±5%。
将数字1、0、3拼接起来,得到阻值为103、将阻值103乘以乘数的数量级100,得到最终的阻值为103×100的欧姆,即10.3K欧姆。
三、使用电阻识别仪当色环电阻过小或色环较多时,直接读取法和色环计算法的准确性可能会下降。
此时,可以使用电阻识别仪来进行准确的阻值测量。
电阻识别仪是一种专用的测试仪器,可以通过触点连接到色环电阻的两端,自动测量电阻的阻值,并在显示屏上显示出来。
使用电阻识别仪可以准确、快速地获取色环电阻的阻值。
色环电阻识别方法
色环电阻识别方法第一篇:色环电阻是电子电路中常用的一种元件,其主要作用是限制电流、分压、滤波等。
在使用色环电阻时,需要正确识别其阻值,本文将介绍几种常见的色环电阻识别方法。
方法一:读取色环并查表色环电阻的颜色代表着其阻值,一般有4至6个颜色环。
通过查表可得出其阻值范围。
具体方法为:先观察色环的顺序,一般按照“从左到右”顺序阅读,依次记下每个色环的颜色。
然后根据颜色从相应的表中查找阻值范围。
例如:黄、紫、红、金色环的顺序,可查出其阻值范围为47KΩ至0.2Ω。
方法二:使用万用表进行测量万用表是一种经典的电子测量仪器,通过其上面的测量电阻的功能可以方便地识别出色环电阻的阻值。
具体方法为:将待测电阻两端接在万用表上,并将万用表的旋钮调整到电阻测量档位。
然后读取万用表上的数值即可得到该电阻的阻值。
需要注意的是,在使用万用表进行电阻测量时,要确保待测电阻已经脱离电路,并且万用表的测试结果应该与色环电阻的阻值范围相吻合。
方法三:使用手机APP如今,智能手机已成为我们生活中必不可少的工具,其中很多APP功能十分强大,其中包括测量色环电阻的APP。
具体方法为:下载/安装/color resistor/color coding等与测量色环电阻相关的手机APP。
然后按照APP上的提示,将色环颜色依次输入到APP中,即可得到该电阻的阻值。
需要注意的是,在使用手机APP进行电阻测量时,需要确保手机测量精度、APP的准确度和待测电阻的标准阻值一致。
本文介绍了三种常见的色环电阻识别方法,分别是:读取色环并查表、使用万用表进行测量和使用手机APP。
每种方法都有其特点和适用范围,根据实际情况选择合适的方法进行电阻测量即可。
电阻值的单位_电阻值的表示方法
电阻值的单位_电阻值的表示方法
电阻值的识别一般分色标法、直标法、文字符号法和数码法等方法。
直标法就是用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。
文字符号法是用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。
如:3M3K表示3.3 MΩ, 允许偏差为±10%。
数码法是在电阻器上用三位数码表示标称值的标志方法。
数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。
如472 表示47×100Ω(即4.7K)偏差通常采用文字符号表示。
国际上惯用“色环标注法“。
色环电阻占据着电阻器元件的主流地位。
顾名思义,色标法就是用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
根据色环的环数多少,色环电阻分为四色环表示法和五色环表示法。
当电阻为4环时,前两位为有效数字,第三位为乘方数,第四位为偏差。
4环电阻最后一环必为金色或银色,一般是碳膜电阻。
当电阻为5环时,最后一环与前面四环距离较大。
前三位为有效数字,第四位为乘方数,第五位为偏差。
5环电阻一般是金属膜电阻。
如图为色环电阻示意图。
表为色环颜色的含义。
例如:四环电阻颜色依次为红-红-棕-金,表示电阻的大小为220Ω,误差为±5%;四环电阻颜色依次为红-紫-橙-金,表示电阻的大小为27KΩ,误差为±5%;五环电阻颜色依次为棕-紫―绿-金-棕,表示电阻的大小为17.5Ω,误差为±1%。
电阻的识别方法
电阻的识别方法电阻识别及应用导电体对电流的阻碍作用称着电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。
如R表示电阻,W表示电位器。
第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:?.5%-0.05、?%-0.1(或00)、?%-0.2(或0)、?%-Ⅰ级、?0%-Ⅱ级、?0%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、 500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。
怎样识别电阻阻值
最佳答案电阻色环转换为阻值对照表4色环电阻是用3个色环来表示阻值前二环代表有效值第三环代表乘上的次方数用1个色环表示误差。
5色环电阻一般是金属膜电阻为更好地表示精度用4个色环表示阻值另一个色环表示误差。
下表是色环电阻的颜色-数值对照表色环第一环第二环第三环第四环黑0 0 1 棕 1 1 10 /- 1 红 2 2 100 -2 橙3 3 1000 黄4 4 10000 绿5 5 100000 /- 0.5 兰6 6 1000000 /- 0.2 紫7 7 10000000 /- 0.1 灰8 8 100000000 白9 9 1000000000 5-20 金-5 银-10 无色环-20 一、电阻阻值的色环表示法先说两句色环电阻的识别方法不是随便规定的这个方法是科学的、严谨的非常值得一学。
它实际上是数学方法的演绎和变通它和10的整数幂、乘方的指数具有密切的逻辑关系它是国际上通用的科学计数法的“色彩化”。
关于电阻的单位电阻的基本单位是“欧姆”什么叫“1欧姆”假如一段导线两端的电压是1伏此时流过导线的电流是1安培那么这段导线的电阻就是1欧姆简称“欧”。
1000欧1千欧KΩ1000千欧1兆欧MΩ。
欧姆的符号是“Ω”千欧符号“ΚΩ”兆欧符号“MΩ”。
1、颜色和数字的对应关系首先我们向你介绍颜色和阿拉伯数字之间的对应关系这种规定是国际上公认的识别方法记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 此外还有金、银两个颜色要特别记忆它们在色环电阻中处在不同的位置具有不同的数字含义这是需要特别注意的。
对此我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数第一二环表示两位有效数字第三环表示数字后面添加“0”的个数。
所谓“从左向右”我们是指把电阻象图中所画的样子放置——四条色环中有三条相互之间的距离靠得比较近而第四环距离稍微大一点。
电阻器的识别方法
电阻器的识别方法
电阻器的识别方法主要有以下几种:
1. 读取色环:电阻器通常在外部有一些彩色环带,通过读取这
些彩色环带上的颜色,可以确定电阻器的阻值和精度。
色环读法一般是按照从左到右的顺序读取颜色,并根据颜色对应的数值表确定阻值。
2. 使用万用表:将万用表的测量档位调整为电阻档,然后将电
阻器的两端接入万用表的两个插针,读取万用表上显示的阻值即可。
3. 使用电阻测量仪:电阻测量仪是一种专门用于测量电阻值的
仪器,通过将电阻器的两端接入电阻测量仪,即可直接读取电阻值。
4. 使用LCR表:LCR表是一种用于测量电感、电容和电阻的仪器,可以通过将电阻器接入LCR表,选择相应的测量模式进行测量,得到电阻值。
需要注意的是,无论使用何种方法测量电阻器的阻值,都需要确保电阻器不与外部电路连接,以免影响测量结果。
常用电阻的识别和检测
常用电阻的识别和检测
常用电阻的识别和检测可以通过以下方法进行:
1. 电阻色环识别:常用电阻的颜色环一般有四个或五个,可以通过读取颜色环的顺序和颜色来确定电阻的阻值。
常见的电阻色环识别公式为:R = (第1个颜色环值*10+第2个颜色环值) × (第3个颜色环值的10的幂),单位为欧姆(Ω)。
2. 万用表测量:使用数字万用表可以直接测量电阻的阻值。
将电阻两端与万用表的两个探头相连接,选择合适的测量档位,在万用表上可以直接读取到电阻的阻值。
3. 电表测量:使用模拟电表可以通过调节电表的游标来逐步逼近电阻的阻值,然后读取电表上游标所指示的数值。
4. 桥式测量法:通过使用电阻桥或者LCR桥进行测量,可以得到电阻的准确阻值。
5. 谐振频率法:对于电感较大的电阻,可以通过测量其在不同频率下的阻抗来计算电阻的阻值。
在进行电阻的检测时,需要注意以下几点:
1. 在测量电阻值时,要确保电路中没有通电或电源已经关闭,以避免测量结果的误差。
2. 使用电表或万用表时,要选择合适的测量档位,以保证测量
精度。
3. 在进行测量时,要保证电阻的两端没有其他的并联或串联元件,以避免干扰测量结果。
4. 对于有较大电阻值的电阻,可以采用串联测量多个电阻并相加的方法,提高测量的精度。
总之,通过以上的方法,可以较为准确地识别和测量常用电阻的阻值。
电阻阻值判别
一、色环代表含义
色环颜色代表的数字:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0
色环颜色代表的倍率:棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01
色环颜色代表的误差等级:金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%
所以棕黑金金的电阻的阻值为1欧姆,精度5%
************************
五色环电阻的识别
电阻的阻值辨认:由于电阻阻值的表示法有数字表示法和色环表示法两种,因而电阻阻值的读数也有两种:
a数字表示法:此表示法常用于CHIP组件中。辨认时数字之前两位为有效数字,而第三位为倍率。例如:334表示:33×104Ω=330 KΩ275表示:27×105Ω=2.7 MΩ
b.色环表示法:
第一、二环颜色:黑棕红橙黄绿蓝紫灰白
代码:0 1 2 3 4 5 6 7 8 9
第三环:100 101 102 103 104 105 106 107 108 109 10-1 10-2
第四环:金:土5%银:土10%
(a).以上为四环电阻的色环及表示相应的数字,其中第一、二环为有效数字,第三环为倍率,第四环为误差。
应注意的是有些厂家不严格按第1、2、3条生产,以上各条应综合考虑。
电阻阻值的识别
一、电阻阻值的色环表示法
先说两句:色环电阻的识别方法不是随便规定的,这个方法是科学的、严谨的,非常值得一学。同学们今后会知道,它实际上是数学方法的演绎和变通;它和10的整数幂、乘方的指数具有密切的逻辑关系;它是国际上通用的科学计数法的“色彩化”。因此,同学们今后深入学习下去,你一定会体会到,这个方法既是十分美妙,又是十分巧妙!
电阻的识别和检测
电阻器的识别和检测一、电阻器的识别电阻的基本单位是欧姆(Ω)(千欧)(兆欧)(千兆欧)一)、电阻器参数识别方法电阻器的主要参数(标称值与允许偏差)要标注在电阻器上,以供识别。
电阻器的参数表示方法有直标法、文字符号法、色环法三种。
1、直标法直标法是一种常见标注方法,特别是在体积较大(功率大)的电阻器上采用。
它将该电阻器的标称阻值和允许偏差,型号、功率等参数直接标在电阻器表面,如图所示。
在三种表示方法中,直标法使用最为方便。
2、文字符号法文字符号法和直标法相同,也是直接将有关参数印制在电阻体上。
文字符号法,将5.7kΩ电阻器标注成5k7,其中k既作单位,又作小数点。
文字符号法中,偏差通常用字母表示,如(a)图所示。
此电阻器,阻值为5.7kΩ,偏差为±1%。
图(b)所示为碳膜电阻,阻值为1.8kΩ偏差为±20%,其中用级别符号Ⅱ表示偏差。
3、色标法色标法是指不同颜色表示元件不同参数的方法。
在电阻器上,不同的颜色代表不同的标称值和偏差色标法可以分为:色环法和色点法。
其中,最常用的是色环法。
色环电阻器中,根据色环的环数多少,又分为四色环表示法和五色环表示法。
下图(a)是用四色环表示标称阻值和允许偏差,其中,前三条色环表示此电阻的标称阻值,最后一条表示它的偏差。
如图(b)中色环颜色依次黄、紫、橙、金,则此电阻器标称阻值为,偏差。
如图(c)电阻器的色环颜色依次为:蓝、灰、金、无色(即只有三条色环),则电阻器标称阻值为:。
下图(a)是五色环表示法,精密电阻器是用五条色环表示标称阻值和允许偏差,通常五色环电阻识别方法与四色环电阻一样,只是比四色环电阻器多一位有效数字。
图(b )中电阻器的色环颜色依次是:棕、紫、绿、银、棕,其标称阻值为:,偏差为。
判断色环电阻的第一条色环的方法1.对于未安装的电阻,可以用万用表测量一下电阻器的阻值,再根据所读阻值看色环,读出标称阻值。
2.对于已装配在电路板上的电阻,可用以下方法进行判断:(1)四色环电阻为普通型电阻器,从标称阻值系列表可知,其只有三种系列,允许偏差为±5%、±10%、±20%,所对应的色环为:金色、银色、无色。
电阻阻值识别方法_.
色环电阻阻值识别方法颜色黑棕红橙黄绿蓝紫灰金银代表数值0123456789误差误差4色环电阻:第一色环是十位数,第二色环是个位数,第三色环是应乘倍数,第四色环是误差率5色环电阻:第一色环是百位数,第二色环是十位数,第三色环是个位数,第四色环是应乘倍数,第五色环是误差率。
例如:5色环电阻的颜色排列为红红黑黑棕,则其阻值是220×1=220 Ω,误差±1 %5色环电阻通常都是误差 ±1 %的金属膜电阻。
金色:几点几Ω黑色:几十几Ω棕色:几百几十Ω红色:几点几kΩ橙色:几十几kΩ黄色:几百几十kΩ绿色:几点几MΩ蓝色:几十几MΩ紫色蓝色绿色棕色±0.1%±0.25%±0.5%±1%五色环表示法规则如下表:颜色无银金黑棕红橙黄绿蓝紫灰白第一位有效值 0 1 2 3 4 5 6 7 8 9 第二位有效值 0 1 2 3 4 5 6 7 8 9 第三位有效值 0 1 2 3 4 5 6 7 8 9第四位倍乘10-210-110101102103104105 106 107 108109第五位误差/% ±2±1±5±1±2±0.5±0.25±0.1±0.05五色环电阻与四色环电阻之间的不同之处有:前三色环是有效数值,第四色环是倍乘,第五色环是误差。
五色环电阻的阻值快速识别步骤:①五色环电阻阻值识别步骤和四色环电阻识别的步骤是差不多的,依然是先看第五环(即最后一环),四色环电阻的最后一环只有金银无三种色,而五色环电阻的最后一环却有金银棕红绿蓝紫灰无九种色,这样使五色环的误差精度有所提高。
②五色环电阻阻值识别第二步同四色环电阻识别一样,也是看第四环(即倒数第二环)倍乘,因为前面三位有效数值,所以五色环电阻的倍乘与四色环电阻的倍乘完会不同,不同之处主要表现在第四色环的倍乘比四色环电阻的第三色环倍乘的倍率大101颜色倍乘数值范围单位银10-1 1.00-9.10Ω几点几几欧金100 10.0-91.0Ω几十几点几欧黑101 100-910Ω几百几十几欧棕102 1.00-9.10KΩ几点几几千欧红103 10.0-91.0KΩ几十几点几千欧橙104 100-910KΩ几百几十几千欧黄105 1.00-9.10MΩ几点几几兆欧绿106 10.0-91.0MΩ几十几点几兆欧蓝107 100-910MΩ几百几十几兆欧③五色环电阻的前三色环有效值识别方法和四色环电阻完全相同,由于有三个有效值,使得五色环电阻精确度比四色环电阻明显提高,所以五色环电阻一般作精密电阻使用了。
电阻识别方法
首先,从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。
再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,以下图为例,前两条色环都为红色,故其对应数字为红2、红2,其有效数是22。
再读取第三条倍数色环,黑1。
所以,我们得到的阻值是22x1=22Ω。
如果第三条倍数色环为金色,则将有效数乘以0.1。
如果第三条倍数色环为银色,则乘以0.01。
色环标示主要应用圆柱型的电阻器上,如:碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。
在早期,一般当电阻的表面不足以用数字表示法时,就会用色环标示法来表示电阻的阻值、公差、规格。
色环主要分成两部分:
∙第一部分:靠近电阻前端的一组是用来表示阻值。
两位有效数的电阻值,用前三个色环来代表其阻值,如:
39Ω,39KΩ,39MΩ。
三位有效数的电阻值,用前四个色环来代表其阻值,如:
69.8Ω,698Ω,69.8KΩ,一般用于精密电阻的表示。
∙第二部分:靠近电阻后端的一条色环用来代表公差精度。
第一部分的每一条色环都是等距,自成一组,容易和第二部分的色环区分。
四个色环电阻的识别:第一、二环分别代表两位有效数的阻值;第三环代表倍率;第四环代表误差。
五个色环电阻的识别:第一、二、三环分别代表三位有效数的阻值;第四环代表倍率;第五环代表误差。
如果第五条色环为黑色,一般用来表示为绕线电阻器,第五条色环如为白色,一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环,则代表此电阻为零欧姆电阻。
200欧色环电阻识别方法
200欧色环电阻识别方法如下:
1.四色环电阻识别方法:从左向右数,第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的数;第四道色环表示阻值允许的偏差(精度)。
如:一个电阻第一环为红色、第二环为紫色、第三环为棕色、第四环为金色,那么:红色:2;紫色:7;棕色:10倍;金色:±5%;所以该电阻的阻值为:27*10=270Ω,精度为:±5%。
2.五色环电阻识别方法:从左向右数,第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字;第四道色环表示阻值的倍乘数;第五道色环表示误差范围。
如:一个电阻第一环为红、第二环为红、第三环为黑、第四环为黑、第五环为棕色,则其阻值为:红:2;红:2;黑:0;黑:1倍;棕:±1%。
所以该电阻的阻值为:220*1=220Ω,误差为:±1%。
