试验二 YJ-31型静态电阻应变仪的使用方法

静态应变仪操作流程

操作流程（1）机器的设定及连接连接主机和扫描箱等，并将「GND」端子接地。

具体的主机以及扫描箱的接地方法详见说明书。

（2）连接外部设备如需连接USB-70系列扫描机箱，用连接线将UCAM-60与USB-70连接。

连接线一端连接UCAM-60B的[To SCANNER（USB-70）]，另一端连接扫描箱的[To INDICATOR]。

（3）连接电脑设备用交叉线连接电脑，交叉线的一端连接UCAM-60B的[ETHERNET]接口，另一端连接电脑网口。

接通电源使仪器预热30分钟。

设置UCAM-60B的IP：192.168.0.61子网掩码：255.255.255.0默认网关：192.168.0.59UCAM名称：UCAM60B工作组：WORKGROUP通过协议4设置电脑本地连接如下图所示：（4）打开UCS-60A软件单机file（文件）在下拉菜单中选择environment进行设置，具体设置如下图：设置完毕单击communication进行连接。

成功即出现下面图示。

（5）测试条件设置点击菜单中的Settings（设置）选择下拉菜单中的Meas conditions(测试条件设置)，如下图：MEAS CH：设置使用通道的数量*注意是从0开始。

在给导线编号时最好是从0开始这样个接线端是一一对应的。

Scan Speed:设置测试速度。

没有特殊要求选择Normal即可。

Repeat Times:重复测试次数。

静载试验一般取1即可。

System Control：设置如下图即可：Scanning Unit/Scanner：对扫描设备进行选择，按图即可。

Meas CH mode:对桥路进行选择。

图中所示为1/4桥的情况，具体选择和每个桥的解释见说明书。

Cal Coef:校正系数的设定。

通常采用的设定为应变片和导线过长的设定具体计算方法如下。

上图中13-4中所使用的应变片的应变片常数在所买的应变片上有具体的说明。

13-5中应变片电阻也有标明，导线电阻如果不确定最好选用10m导线测试一下电阻值。

静态电阻应变仪操作规程

BZ2205C静态电阻应变仪操作规程一、技术指标1.应变范围：土19999卩s；分辩率：1卩&。

2.精度：满量程0.1% 土1卩s ;平衡范围：满量程。

3.供桥电压：DC2V ;零点漂移土：1卩& /小时；测试点数：10、20、40、604.测量方式：自动、手动；应变片阻值：60〜1000 Q;应变片灵敏度系数：任意、。

5.电源：AC220V ± 10%50Hz测量精度：1卩m。

二、准备工作1.选择测区和测点，将被测部位清理干净。

三、操作流程图开启仪器——选择程序——进行测量——处理数据四、操作步骤1.按下电源开关，仪器通电，预热20分钟。

2.进行设置，按“设置”健设定：S1 : 1/4桥测量的结束点。

S2 :半桥测量的结束点。

S3 : 1/4桥应变片的灵敏度系数。

S4 :半桥应变片的灵敏度系数。

S5 : 全桥应变片的灵敏度系数。

S6 : 1/4桥是否进行补偿（只有在四分之一桥公共测量时设置为1，其他情况设置为0）。

S7 : 1/4的补偿方式（多少点分配1个补偿点）。

S8 :清空或保留历史的自动测量数据（选择1时是清空数据，选择0时是不删除）。

S9 :确认以让更改的设置生效。

3.根据实际测量要求，确定测量桥的联接方式并接好测点。

4.按下“平衡”开关，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0,则应记录下初始平衡值。

5.开始测量：按自动键可以进行自动测量，当一个测点测量结束后，自动测量下一测点，直到扫描结束，然后返回H**状态，**加1,测量结果被仪器存储。

按手动键可进行手动测量再按手动键可以进行下一测点测量。

6.测量完毕后，关闭电源。

五、软件的使用1.驱动的安装：首先，先安装PL2303文件夹里的XP文件夹里的安装包，然后连接仪器，先让仪器自动查找，如果查找不成功，就值定在驱动文件里的HL-340 里查找。

2.软件的设置里的结束点1和结束点2和S1和S2相同。

二静态电阻应变仪操作试验

实验二静态电阻应变仪操作试验一、试验目的1．熟悉静态电阻应变仪的操作规程。

2．掌握静态电阻应变仪单点测量的基本原理。

3．学会电阻应变片作半桥、全桥测量的接线方法。

二、试验设备及仪表：1． YJB-1A 型静态电阻应变仪。

2．等强度梁。

3．接线桥盒及120欧姆标准电阻。

三、试验原理：课堂上我们已经介绍了)(44321εεεεμ-+-=∆k U BD 这一应变测量公式，BD U ∆表示四个电阻应变片的测量应变值的代数和，而由静态电阻应变仪上我们直接可以读出的数值为电阻应变的变化值ε∆，它与各桥臂应变片的应变值ε有下列的关系： 4321εεεεε-+-=∆式中：4321,,,εεεε分别为个桥臂上应变片的应变值。

下面我们来分别叙述几种接桥方法与测量：1．半桥接线与测量：(1)单补：．如果应变片R 1接静态电阻应变仪朋接线柱，温度补偿片R 2接静态电阻应变仪BC 接线柱，则构成外半桥(如图l 所示)。

另内半桥由应变仪内部两个无感绕线电阻构成。

应变仪读数：1εε=∆仪在梁同一截面拉区和压区分别贴应变片R 1和R 2，接于AB 和BC 接线柱，构成外半桥(如图2所示)。

两电阻应变片既是测量片又相互补偿，应变仪读数：1212εεεε=-=∆仪2．全桥接线与测量：(1)单补：如果梁上同一截面的压区贴片R 1，R 3，接于AB 和CD 接线柱，温度补偿片R 2，R 4接于DC ，DA 接线柱，构成全桥(如图3所示)，应变仪读数值：1312εεεε=+=∆仪(2)互补：若粱上同一截面的压区应变片R 1，R 3，仍接于AB 和CD 接线柱，而拉区贴应变片R 2，R 4接于BC 和DA 接线柱组成全桥，(如图4所示)。

应变仪读数值：143214εεεεεε=-+-=∆四、试验步骤：1、按上述接桥方法分别接通桥路。

2、将静态电阻应变仪预调平衡。

3、试验前，先作1～3级预加荷载试验，每级2牛顿。

(通过预加载试验检查仪器和装置，并在正式试验前注意解决所发现的问题)。

静态电阻应变仪的操作与维护

静态电阻应变仪的操作与维护一、操作1.准备工作：在进行操作之前，首先需要对静态电阻应变仪进行一些准备工作。

检查仪器是否正常运转，是否连接好各种传感器、电缆和数据采集系统等，确保仪器处于正常工作状态。

2.校准：对于静态电阻应变仪来说，良好的校准是确保其测量结果准确性的关键。

因此，在进行实际测量之前，需要对仪器进行校准。

校准的具体步骤可以参考仪器的使用说明书或者相关技术资料。

3.设定测量参数：在进行测量之前，根据具体需要设定好测量参数。

例如，设定采样率、测量范围、滤波等参数，确保仪器能够满足实际需求。

4.连接传感器：将传感器与静态电阻应变仪连接起来。

确保连接稳固可靠，且传感器与被测材料之间的物理接触良好。

5.开始测量：按下开始测量的按钮或者进行相应的操作，开始进行测量。

在测量过程中，需要根据仪器要求进行操作，如给材料加力或者变形，保持测量环境稳定等。

6.数据保存与处理：测量完成后，将测量数据保存到电脑或数据采集系统中，并进行必要的数据分析和后处理，得到需要的结果。

二、维护1.保持清洁：定期清洁仪器的外部表面，以防止灰尘、油脂等杂物对仪器的影响。

注意不要使用腐蚀性或刮擦性的清洁剂，以免对仪器造成损害。

2.定期校准：静态电阻应变仪的测量精度会随时间的推移而下降，因此需要定期进行校准。

校准的频率可以根据具体情况来确定，一般建议每隔一定时间或一段使用次数进行一次校准。

3.防止过载：在使用过程中，需要注意不要超出静态电阻应变仪的最大负荷范围，以防止仪器损坏。

如果需要测量较大应变值的材料，可以选择适当的放大器或增大测量范围。

4.防止湿气侵入：静态电阻应变仪中的电子元件对湿气非常敏感，因此需要防止湿气侵入仪器。

可以在仪器周围放置干燥剂或者使用防潮箱进行存放，保持仪器的干燥。

5.定期检查连接：定期检查传感器、电缆和数据采集系统等的连接状态，确保连接牢固可靠，避免因连接不良引起的测量误差。

6.注意安全事项：在进行测量和维护操作时，需要注意安全事项，避免造成人身伤害或设备损坏。

静态应变仪的使用操作方法

静态应变仪的使用操作方法静态应变仪是一种用于测量材料在静态或准静态条件下的应变变化的实验设备。

它广泛应用于材料力学、工程结构分析、材料研究等领域。

以下是关于静态应变仪的使用操作方法的详细说明。

一、静态应变仪的基本构造和工作原理静态应变仪主要由应变测量元件、应变传感器、信号调理器、数据采集系统等组成。

应变测量元件可根据实际需求选择不同类型的传感器，如电阻应变计、应变片等。

应变测量元件将物体的应变转换为电信号，通过应变传感器传递给信号调理器，信号调理器将电信号转换为可读取的数字信号并进行放大，然后通过数据采集系统将数据传输给计算机进行数据处理和分析。

二、静态应变仪的准备工作1. 确定实验目的和测试对象：根据实验目的选择适当的应变测量元件以及相应的应变传感器。

2. 确定实验环境：确保实验环境稳定，并满足静态测量的要求，如温度、湿度等。

3. 准备设备和材料：准备好静态应变仪及其所需的配件和相关材料。

4. 确定测量点和方法：确定需要测量的位置和方法，如单点测量、多点测量等。

三、静态应变仪的使用操作流程1. 安装传感器：根据预先确定的测量点和方法，将应变测量元件安装在需要测量的位置上。

确保安装紧固、牢固，避免应变测量元件在实验过程中产生松动或其他异常情况。

2. 连接信号调理器：将应变传感器与信号调理器连接，并确保连接牢固。

根据需要，可以根据实验要求调整信号调理器的放大倍数等参数。

3. 连接数据采集系统：将信号调理器与数据采集系统连接，确保连接牢固。

在连接过程中，需要根据数据采集系统的要求设置相关参数。

4. 校准仪器：在开始实验之前，需要对静态应变仪进行校准，以确保测量结果的准确性。

校准过程可以参照静态应变仪的使用说明书进行操作。

5. 进行测量：校准完成后，可以开始进行实验测量。

根据实验要求，施加相应的荷载或力，通过数据采集系统即可监测、记录材料的应变变化。

6. 数据处理和分析：实验结束后，将采集到的数据传输到计算机，进行数据处理和分析。

静态应变仪操作规程

静态应变仪操作规程静态应变仪是一种测量材料在受力时产生的应变的仪器。

它常用于材料力学性能测试，如断裂强度、屈服点等。

为了保证测试结果的准确性和可靠性，使用静态应变仪时需要遵循一定的操作规程。

下面是一个关于静态应变仪操作规程的简要说明。

1. 仪器准备：(1) 将静态应变仪放置在平稳的测试台上，并保持水平稳定。

(2) 检查仪器的工作状态，包括电源、传感器等部件是否正常工作。

(3) 若需要校准仪器，请先进行校准并记录校准数据。

2. 样品准备：(1) 根据测试要求，选择适合的材料样品，并根据规定的尺寸进行制备。

(2) 清洁和除去样品表面的污垢，以保证测试的准确性。

(3) 将样品放置在仪器测试夹具中，并确保样品与测试夹具之间的接触良好。

3. 参数设置：(1) 使用仪器控制软件，设置测试参数，包括加载速率、加载方式等。

(2) 根据测试要求，选择合适的负荷范围，并设置相应的负荷值。

(3) 根据需要设置数据采集的频率和持续时间，以确保获得足够的数据。

4. 开始测试：(1) 启动仪器，使其开始记录数据。

(2) 缓慢加载样品，直到达到所需的加载负荷。

(3) 监控仪器数据，包括负荷、应变等参数的变化。

确保数据的稳定和准确。

5. 终止测试：(1) 当测试达到预定结束条件时，即负荷达到所需值或样品发生断裂时，终止测试。

(2) 停止加载样品，并记录测试结束时的数据。

6. 数据处理：(1) 将测试数据下载到计算机中进行分析和处理。

(2) 根据测试要求，计算并提取相关的力学性能参数，如断裂强度、屈服点等。

(3) 分析并解释测试结果，撰写测试报告。

7. 仪器维护：(1) 测试结束后，将仪器进行清洁和保养，确保仪器的长期可靠使用。

(2) 定期校准仪器，并记录校准结果，以确保测试结果的准确性。

总之，静态应变仪的操作规程是保证测试结果准确、可靠性的重要保障之一。

遵循以上操作规程，能够有效降低测试误差，提高测试结果的可靠性和重复性。

同时，对仪器的正确使用和维护，也能够延长仪器的寿命，保证测试工作的连续性和稳定性。

静态电阻应变仪的使用及桥路连接实验报告

静态电阻应变仪的使用及桥路连接实验报告一、实验目的1. 理解静态电阻应变测量原理及仪器使用方法；2. 掌握桥路实验仪器的连接方法；3. 学习仪器的使用细节。

二、实验原理静态电阻应变仪是一种常用的测量应变的仪器，其原理是测量材料的电阻变化来计算应变量。

具体操作步骤如下：1. 将测量材料粘贴于应变测试器表面，并确定测量方向；2. 将测量电路接入桥路实验仪中；3. 通过按键选择和标定，调节应变测试器的灵敏度；4. 正确设置电阻箱中电阻的值，以获得准确的电路平衡状态；5. 读取应变量。

三、实验步骤1. 将应变测试器粘贴于试验板的表面，确定测量的方向。

2. 将桥路实验仪的电源线接入电源插座，开启实验仪，并设置好前置增益。

3. 按照实验仪器使用手册的要求连接电路，连接电阻箱，根据实验需要开启并操作预置按键。

4. 通过调节电阻箱的取值，确定电路平衡。

5. 观察实验仪器屏幕上的电压值，并记录数值。

6. 反复进行多次实验，并取平均值。

四、实验结果本次实验采用的是标准金属材料进行测试，实验结果如下：被试材料 | 应变值:------:|:------:铜板 | 0.00006铝板 | 0.00008铁板 | 0.00014五、实验中需要注意的问题1. 测量材料的粘贴位置需要准确，保证测量的准确性。

2. 操作前需要检查所有连接线路是否连接牢固。

3. 操作时要注意安全，避免触碰到裸露电线。

4. 实验后注意取消电源插头连接，并断开电路线。

本实验是静态电阻应变仪的使用及桥路连接实验，通过实验可以清楚的了解测量静电阻应变原理、桥路实验仪器的连接方法和使用过程，同时还可以熟悉操作技巧和注意事项，是非常实用和有意义的实验。

静态电阻应变仪使用说明(拉杆应力测试)

静态电阻应变仪使用说明一、仪器基本工作原理方框图静态电阻应变仪使用须知二、前后面板各部分名称和作用三、仪器使用的准备工作四、仪器的使用拉杆应力测试工作程序一、目的：为了更规范的完成拉杆应力测试工作，避免在测试过程中出现不必要的麻烦，保证测试数据的准确性和可靠性，特制定本工作程序；二、范围：所有需要进行拉杆应力测试工作的项目；三、工作程序：（一）、前期准备工作：1、联系工作联系单：根据生产计划情况，及时联系项目主管要求设计下发工作联系单；2、确认工作联系单：根据收到的工作联系单查询图纸计算确认截面积是否正确，联系设计确认前后拉杆比例分布情况；3、备案工作联系单：将工作联系单内容输入电脑备案，并要有如下附加信息：称重要求、设计人员、质检主管、调试主管、发运日期，便于查询；4、预约测试时间：根据调试计划及进度，及时联系调试主管完成拉杆应力测试；（二）、应力测试准备及现场操作：1、制作好用于测试的补偿片，检查导线插片、接线板是否完好，如需维护及时进行（要求每次测试完毕后及时进行检查）；2、进行测试前必须检查工具箱内所有用于测试的物品是否齐全，并且全部处于良好状态，发现问题及时补救，绝不允许将问题留到现场解决；3、上机前认真阅读调试公告栏，严禁进入禁止区域和危险区域；4、根据《拉杆应力测试原理及方法》进行贴片，完成后检查贴片质量是否完好；5、进行扳大梁测试前，配合调试人员检查安全，确认一切正常后方可进行测试；6、根据测试结果，画好偏心套调整位置和方向，并且要求另外的测试人员进行审核，确认无误后方可通知调试人员进行调整；7、待调整好偏心套后再进行测试，确认测试数据符合设计要求后再向监理进行报验，如当天不能完成报验的，原则上不允许将测试工具、仪器留在桥吊上，因工作安排等特殊原因确实需要将工具、仪器留在桥吊上的则必须将其锁在调试部工具箱内，确保安全；8、如无法调整到设计所需比例时，需开具检查报告，交工艺部进行处理，得到确定后方可测试报验；（三）、数据处理：1、根据现场实际测试数据做成《拉杆应力测试报告》，数据计算时务必准确完整；2、报告一式二份交部门领导审核后交监理签字，一份交监理、一份存档，如有检查报告的项目则需将检查报告一起附后；四、相关记录：1、《起重机轮压及拉杆应力测试工作联系单》2、《拉杆应力测试报告》3、《检查报告》。

静态电阻应变仪使用方法

静态电阻应变仪使用方法静态电阻应变仪是用电学方法测量不随时间变化或变化极为缓慢的静态应变，应用领域广泛，聚航科技简单介绍静态电阻应变仪使用的全过程。

1、了解被测构件的工作状态及受力特点。

明确测试目的；了解被测构件的工作状况、受力特点、结构特点；进行必要的计算分析；初步找出结构上可能的危险部位；收集设计资料及被测构件在以往的使用中暴露出的问题。

2、制定测试方案根据测试目的及被测构件具体情况制定测试方案。

选择合适的测点、制定布片方案和制定测量方案。

3、选择应变片及静态应变测量仪器。

选择JH应变片和JHYC静态应变测量分析系统。

对应变片和静态应变仪进行必要的检验和标定。

4、贴片、布片、防护和线路检查。

贴片工作直接影响到测量的精度和准确性，严格按照应变测量工艺进行。

在野外工作时要特别注意对应变片的机械保护和防潮处理。

在布置测量导线时，同一桥路的应变片应力求用等长同种导线并列布置，沿途要牢固地固定在支撑物上，同时要注意避开电磁场或潮湿环境。

导线、应变片、测点要仔细编号。

测量前逐一进行检查。

在测量导线与应变片焊接后要检查应变片对金属结构的绝缘电阻。

若测量导线较长应测量导线电阻。

5、测量。

全部测量导线接入JHYC静态应变测量分析系统，按照制定好的方案进行测量。

测量中应注意观察各测点应变值的正负号是否正确，变化是否有规律及实验数据重复性是否良好。

6、数据处理及结果分析。

把测量出的应变换算成应力或其它力学量。

对测量的误差进行修正和估计、作出检测报告。

以上就是静态电阻应变仪使用的全过程，如果您还有其他的疑问，可随时咨询聚航科技，我们很愿意为您答疑解惑！。

静态电阻应变仪的使用及桥路连接实验报告

静态电阻应变仪的使用及桥路连接实验报告实验目的：1.了解静态电阻应变仪的基本原理和使用方法；2.掌握应变桥的连接方法；3.进行应变桥连接实验，探究不同桥路连接对测量结果的影响。

实验器材：1.静态电阻应变仪；2.应变传感器；3.应变片；4.桥路连接器；5.电源；6.数字示波器或多用表；7.平行导轨；8.弹簧片。

实验原理：静态电阻应变仪通过测量材料的电阻变化来获取应变信息。

它将应变传感器与一个标准电阻连接成一个电阻桥。

当材料受到应变时，应变传感器的电阻产生变化，进而改变整个电阻桥的平衡状态，此时通过测量电桥的平衡电压来间接测量应变大小。

实验步骤：1.将应变片粘贴在平行导轨上，确保应变片与导轨平行；2.将应变传感器连接到静态电阻应变仪的输入端口；3.将导轨连接到静态电阻应变仪的输出端口；4.选择合适的电源电压，并将电源接入静态电阻应变仪；5.设置示波器或多用表，选择合适的测量模式；6.开始实验前，对静态电阻应变仪进行调零操作，将平衡电压调整到零；7.进行不同桥路连接实验：a.选择合适的应变桥连接方式（如全桥、半桥、四分之一桥等）；b.分别进行相应的调零操作，确保平衡电压为零；c.施加不同大小的应变，记录相应的平衡电压；d.根据平衡电压和已知应变的关系，计算材料的应变值。

8.将数据整理成表格，进行结果分析。

实验数据记录与分析：桥路连接方式，施加应变（με），平衡电压（mV）----------，-------------，-------------全桥，1000，3.2半桥，500，1.6四分之一桥，250，0.8根据实验数据可以得出以下结论：1.当应变传感器与电阻桥连接时，不同的桥路连接方式会影响测量结果的灵敏度和测量范围；2.全桥连接方式具有最大的灵敏度和测量范围，能够检测到较小的应变；3.半桥和四分之一桥连接方式适用于应变较大的情况，能够提高测量精度。

结论：通过静态电阻应变仪的使用及桥路连接实验，我们了解了静态电阻应变仪的基本原理和使用方法，并掌握了应变桥的连接方法。

静态应变仪操作规程

静态应变仪操作规程《静态应变仪操作规程》一、引言静态应变仪是一种用来测量材料在外力作用下的应变情况的仪器，它在工程实践中具有重要的应用价值。

为了确保使用静态应变仪的安全性和准确性，特制定以下操作规程，希望使用人员遵照执行。

二、操作规程1. 检查设备：在使用静态应变仪之前，必须先仔细检查设备的外观是否有损坏，各个部件是否齐全，电源线是否接触良好等。

2. 校准仪器：每次使用静态应变仪前，都要进行校准，确保仪器的准确性和可靠性。

3. 安装测量点：根据实际测量需求，在被测材料表面选择合适的安装点，将应变片或传感器固定到该位置。

4. 连接仪器：将静态应变仪连接到应变传感器和数据采集设备，确保连接牢固，信号通畅。

5. 设置参数：根据测量需求，在静态应变仪上设置采集频率、测量范围等参数，确保能够准确记录应变数据。

6. 启动记录：确认所有设置参数正确无误后，启动数据记录，并在需要时进行实时监控。

7. 停止记录：当测量结束或需要暂停时，及时停止数据记录，并将数据保存到计算机或数据采集设备中，以备后续分析处理。

8. 拆卸仪器：在使用完毕后，小心拆卸静态应变仪，避免损坏仪器和传感器。

三、注意事项1. 在使用静态应变仪时，必须遵守相关安全规定，确保操作人员的人身安全。

2. 使用前必须对仪器进行检查和校准，确保仪器的准确性和可靠性。

3. 操作时，应当小心谨慎，避免对仪器和被测材料造成损坏。

4. 操作人员必须具备一定的专业知识和操作技能，避免不当操作导致误差。

四、结语静态应变仪的正确操作对于准确获取材料应变数据是非常重要的。

希望所有使用人员都能严格遵守《静态应变仪操作规程》，确保测量数据的准确性和可靠性。

静态应变仪操作流程

静态应变仪操作流程静态应变仪是一种用于测量物体在受力或变形作用下的应变变化的仪器。

它采用光学或电阻测量方法，可以精确测量物体在不同负载下的应力和应变，并通过数据分析提供有关材料力学性质的信息。

下面是静态应变仪的操作流程的详细说明：1.准备工作：a.确保静态应变仪正常工作，检查仪器的电源、传感器和数据采集系统，保证其正常运行。

b.检查测试物体，确保其表面平整、洁净，并尽量消除外部环境的干扰因素。

c.根据测试需要，选择适当的传感器和测量范围，并校准传感器。

2.安装传感器：a.将传感器安装在测试物体上，确保传感器与测试物体表面接触均匀、牢固。

b.根据传感器的特点和规格，进行必要的调整和设置，例如选择放大倍数、调整增益等。

3.连接设备：a.将传感器与数据采集系统连接，确保连接稳定、信号传输畅通。

b.根据仪器和数据采集系统的要求，设置采样频率、采样时间等参数。

4.开始测试：a.启动数据采集系统，开始数据记录。

b.施加负载或变形到测试物体上，保持负载稳定或变形恒定一段时间。

c.监控数据采集系统，确保数据记录的准确性和稳定性。

d.结束测试后，停止数据记录。

5.数据分析和处理：a.将采集到的原始数据导入数据处理软件中，进行数据分析和处理。

b.根据测试要求和数据分析方法，计算应力和应变的数值，并绘制相应的曲线图。

c.对数据进行统计分析，评估测试结果的可靠性和准确性。

d.可根据需要将测试结果与理论计算结果进行比较，找出差异和原因。

6.结果解释和报告：a.对测试结果进行解释和分析，提取有关材料性质和结构行为的信息。

b.撰写测试报告，包括测试目的、方法、结果和结论等内容。

c.根据测试结果，提出相应的改进建议或优化方案。

需要注意的是，在操作流程中应该密切关注测试物体和仪器的安全性，并遵循相关的操作规范和安全规程，以确保测试的准确性和可靠性。

另外，在实际操作中也需要根据测试目的和需要进行适当的调整和改进。

试验报告格式参考静态电阻应变仪的使用

试验一电阻应变片的粘贴技术与静态电阻应变仪的使用一、试验目的（1）掌握电阻应变片的选用原则和方法。

（2）学习常温用电阻应变片粘贴技术。

（3）熟悉静态电阻应变仪的操作规程。

（4）掌握静态电阻应变仪单点测量与多点测量的基本原理。

（5）学会电阻应变片作半桥及全桥测量的接线方法。

（6）验证电桥的桥路特性，测取不同接桥方式的桥路桥臂的灵敏系数。

二、试验设备及器材（1）等强度梁一根。

（2）万用表。

（3）粘结剂（502快干胶及305型AB胶、丙酮等）。

（4）常温用电阻应变片。

（5）电烙铁、镊子、放大镜及其他工具。

（6）测量导线若干。

（7）加载砝码。

（8）静态电阻应变仪及预调平衡箱。

三、实验方法及步骤（1）电阻应变片的粘贴。

①检查、分选电阻应变片——用放大镜剔除丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用万用表测量各应变片电阻值，进行电阻值选配。

同一测区用片的电阻值相差不得超过仪器可调平的允许范围。

②试件测点表面准备——用砂纸等工具除去试件待测表面漆层、电镀层、锈斑、污垢覆盖层，划出测点定位线，然后用0#砂纸磨平，再打成与测量方向成45°交叉的条纹，最后用棉球蘸丙酮沿一方向擦拭干净。

③贴片——使用502快干胶，要掌握时机，左手捏住应变片引线，右手上胶，胶水应均而薄（多用反而不好）。

待一分钟左右，当胶水发黏时，校正方向贴好，再垫上玻璃纸（最好用聚乙烯类非极性塑料薄膜），用手指稍加滚压即可。

用环氧树脂胶贴片时，先需在待测面上涂一薄层胶液，将应变片放上，轻轻校正方向，然后盖上一张玻璃纸，用手指朝一个方向滚压应变片，挤出气泡和过量的胶液，保证胶层尽可能地薄而均匀，而在应变片周围应有胶液溢出效果才好。

贴片后垫上橡皮等，用重物或夹具加压，压力为0.05~0.1MPa，24小时固化后方可进行贴片的质量检查。

1-试件；2-电阻应变片；3-温度补偿片；4-引线图1-1 电阻应变片粘贴示意图④固化——快干胶和环氧树脂胶均靠自然干燥让溶剂挥发而固化。

静态电阻应变仪的使用和应变片在电桥中的接桥方法

静态电阻应变仪的使用和应变片在电桥中的接桥方法I.静态电阻应变仪的使用方法：1.连接电源：将静态电阻应变仪与电源连接，并确保电源正常工作。

2.连接测量部件：将待测材料与应变片连接，可以使用焊接、粘贴等方式进行固定。

注意：应变片应与待测材料的应变方向垂直。

3.连接线缆：将测量部件与静态电阻应变仪的测量端子连接，确保连接良好。

4.设置通道参数：根据实际需求，设置静态电阻应变仪的通道参数，如采样频率、增益等。

5.校准仪器：在进行测量前，需要对静态电阻应变仪进行校准，以确保测量结果的准确性。

6.开始测量：完成上述准备工作后，启动仪器开始测量。

可以根据需要连续采集数据，也可以在特定时间点进行测量。

7.数据处理：测量完成后，可以将数据导出到计算机或其他设备进行进一步的数据处理和分析。

II.应变片在电桥中的接桥方法：在静态电阻应变仪中，应变片通常被用作电桥电阻的一个分支，以实现应变信号的测量。

下面是常见的接桥方法：1.电压式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而导致电阻值的变化。

-将应变片与其他三个电阻（R1、R2和R3）组成电桥电阻网络。

-将电桥的两个节点连接到电源和检测仪器上。

-通过改变电桥两侧的电位差，可以测量到电桥的平衡电压，从而推断应变。

2.电流式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而影响电桥电路中的电流。

-将电桥设置为电流驱动模式，即通过变送器发送一个恒定的电流信号到电桥电路。

-电桥电路中的四个分支电阻包括应变片阻值（R1）、参考阻值（R2）、已知阻值（R3）和待测阻值（R4）。

-根据电压检测装置测量电桥中的节点电压，进而推断应变的产生。

以上就是静态电阻应变仪的使用方法以及应变片在电桥中的接桥方法的详细介绍。

希望这些信息对您有所帮助。

静态电阻应变仪使用方法

静态电阻应变仪使用方法步骤一：准备工作1.静态电阻应变仪应放置在干燥、无尘、无振动的环境中。

2.检查仪器的电源是否连接稳定，电源开关是否打开。

3.安装好测量材料，确保与电极接触良好。

步骤二：调零操作1.打开静态电阻应变仪的电源开关，并等待其初始化完成。

2.按下仪器上的“调零”按钮，等待仪器完成调零操作。

在调零过程中，应保持测试材料不受外力干扰。

步骤三：测试操作1.确保测量材料已经与电极接触良好，并没有松动。

2.打开静态电阻应变仪所附带的数据采集软件，并进行相应的配置和校准操作。

3.注册测量数据的基本信息，例如采样频率、采样点数等。

这些参数应根据实际测试需求进行设置。

4.按下“开始测试”按钮，启动数据采集过程。

此时，应保持测试材料不受外力影响，以保证测量的准确性。

步骤四：数据分析与处理1.数据采集完成后，使用数据采集软件将采集到的数据导出。

2.使用数据处理软件，进行数据的滤波与平滑处理，以去除噪声和杂散信号。

3.对数据进行必要的校正和修正，确保得到准确的应变数据。

4.对于多组数据的比较分析，注意使用统计学方法，如均值、方差等。

步骤五：结果展示1.根据需要，将结果制作成曲线图、表格等形式进行展示。

2.分析并解读实验结果，得出相关结论。

3.结果的展示通常需要包括测试数据、误差分析、参数调节等信息。

步骤六：仪器维护1.测试结束后，关闭电源开关，并拔掉电源插头。

2.用干净布擦拭仪器表面，并注意去除杂质和灰尘。

3.对于仪器上的传感器和电极部分，应使用合适的清洁剂进行清洁。

4.定期检查仪器的电源线和连接线是否松动，如有松动应及时进行处理。

以上是静态电阻应变仪的使用方法。

使用者在操作过程中应仔细按照说明书进行操作，并注意仪器的维护与保养工作，以确保仪器的正常运行和测试结果的准确性。

静态电阻应变仪的操作与维护

静态电阻应变仪的操作与维护简介静态电阻应变仪是一种广泛应用于材料力学、结构工程、地质勘探等领域中的仪器设备。

其主要作用是测量材料的应力-应变关系，即当材料受到一定的力作用时，其形态发生改变，从而产生应变现象。

静态电阻应变仪可以测量该应变数值并与相应的力进行关联。

这样可以分析材料的力学性质，为相关工程提供参考依据。

本文将介绍静态电阻应变仪的具体操作方法以及日常维护保养要点，希望能够对使用该仪器的用户提供一些帮助。

操作1.连接：首先，请检查静态电阻应变仪是否连接电源和计算机。

如果没有连接，请先进行连接。

2.搭建样品夹：将样品夹安装在装置上，并将样品夹的夹口调整到合适的距离，以夹住试验样品。

3.安装样品：将试验样品放在样品夹的夹口中，并固定好。

4.调整参数：在计算机操作界面上，设置相应的试验参数，包括试验类型、采集率、灵敏度等。

根据使用手册进行操作。

5.开始测试：启动实验程序，并等待仪器采集数据。

在数据采集结束后，将采集得到的数据下载到计算机上，可以进行后续分析。

维护静态电阻应变仪是一种比较精密的仪器，需要进行正确的日常维护，才能够保证其稳定运行和延长使用寿命。

以下是一些常见的维护保养要点：1.环境要求：确保试验现场干燥，无湿度、尘埃、腐蚀气体等污染物质。

环境温度应在5°C ~ 35°C之间，湿度在30%~80%之间。

如有必要，可以使用加湿器、空气净化器等设备进行调节。

2.清洁：定期对试验设备进行清洁，清除表面的尘土，避免灰尘等污染物进入内部零部件。

3.校正：若发现仪器工作出现异常，应当及时校正，以确保其工作准确性。

校正方法可以参考使用手册，或者由厂家售后服务人员进行操作。

4.故障排除：如遇到如无法开机、仪器显示内容异常、数据采集产生偏差等故障，应当及时联系厂家进行维修或更换。

结论静态电阻应变仪作为一种广泛应用于实验室、工程设计等领域的仪器，具有重要的应用价值。

在操作时，用户应当仔细阅读使用手册，按照规定的步骤进行操作。

静态电阻应变仪使用

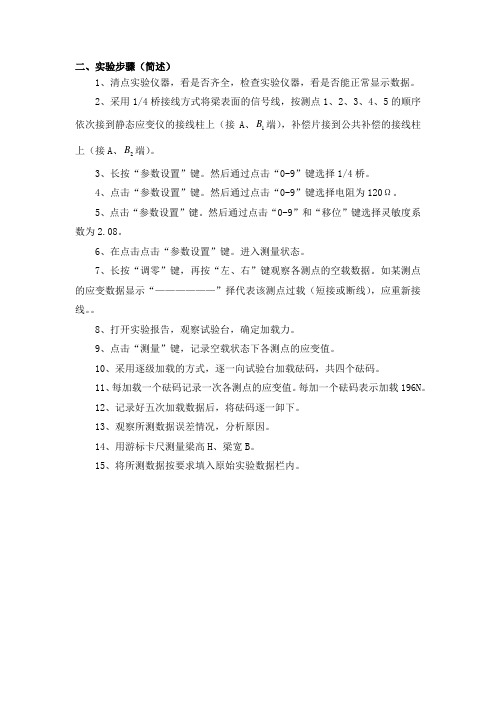

二、实验步骤（简述）
1、清点实验仪器，看是否齐全，检查实验仪器，看是否能正常显示数据。

2、采用1/4桥接线方式将梁表面的信号线，按测点1、2、
3、
4、5的顺序依次接到静态应变仪的接线柱上（接A、
B端），补偿片接到公共补偿的接线柱
1
上（接A、
B端）。

2
3、长按“参数设置”键。

然后通过点击“0-9”键选择1/4桥。

4、点击“参数设置”键。

然后通过点击“0-9”键选择电阻为120Ω。

5、点击“参数设置”键。

然后通过点击“0-9”和“移位”键选择灵敏度系数为2.08。

6、在点击点击“参数设置”键。

进入测量状态。

7、长按“调零”键，再按“左、右”键观察各测点的空载数据。

如某测点的应变数据显示“——————”择代表该测点过载（短接或断线），应重新接线。

8、打开实验报告，观察试验台，确定加载力。

9、点击“测量”键，记录空载状态下各测点的应变值。

10、采用逐级加载的方式，逐一向试验台加载砝码，共四个砝码。

11、每加载一个砝码记录一次各测点的应变值。

每加一个砝码表示加载196N。

12、记录好五次加载数据后，将砝码逐一卸下。

13、观察所测数据误差情况，分析原因。

14、用游标卡尺测量梁高H、梁宽B。

15、将所测数据按要求填入原始实验数据栏内。

静态电阻应变仪的使用和应变片在电桥中的接桥方法

静态电阻应变仪的使用和应变片在电桥中的接桥方法
试验步骤 1、选片
①首先根据试验的材料性质及对试验结构应力分布梯度的估计，选择电阻应变片的标距，根据工作条件选用应变片的类型，包括形状、片基材料等。 ②检查应变片的外观及电阻值。外观有损伤或电阻值相差较大的均不得选用。
2、粘结剂的选择
①抗剪强度高，能正确传递应力；②绝缘良好； ③变形能力大；④蠕变小；⑤粘贴固化工艺简单方便。
静态电阻应变仪的使用和应变片在电桥中的接桥方法
②半桥互补联接：后面板的“变换器”插头拨下，Ao与Bo之间接一个12O Ω的电阻，Co与Do短接，20个通道的A、B 接线柱与B、C接线柱接测量应变片。
静态电阻应变仪的使用和应变片在电桥中的接桥方法
③、全桥测量的联接：后面板的“变换器”插头拨下，Ao、 Bo、Co、Do任意两点之间全部断开。20个通道的A、B、 C、D接线柱之间分别接入一个测量应变片。
静态电阻应变仪的使用和应变片在电桥中的接桥方法
应变片的粘贴工艺
构件表面打磨画出中心线涂胶贴片检查贴片质量
贴接线端子
焊接引出线
焊接导线
做防潮防水处理
静态电阻应变仪的使用和应变片在电桥中的接桥方法
（二）半桥及全桥量测的接桥方法 1、半桥单补
一个工作片R1接入AB 桥臂，BC桥臂接入温度补偿片R，其它桥臂由仪器内部连接，温度补偿由温度补偿片单独补偿。应变仪读数为构件实际应变。 KU ΔU BD = ε1 4
1、试验仪器
①CM-1B型静态电阻应变仪； ②贴好应变片的等强度梁； ③温度补偿片。
静态电阻应变仪的使用和应变片在电桥中的接桥方法
2、试验步骤（1）确定测量方法
