手工解除奔腾B70防盗
奔腾B70驾驶员指南
电动车窗
左前车窗 左后车窗
右前车窗
电动车窗锁定开关
右后车窗
通过电动车窗主控开关，打开/关闭所有车窗。 按下电动车窗锁定开关按钮，除驾驶员侧外，所有车窗玻璃处于锁定状态。再次 按下，所有车窗都可以升降。 失落新★尘
电动外后视镜
外后视镜
选择器开关
奔腾轿车
快速驾驶员指南
一汽轿车销售有限公司
准备工作
奔腾轿车一辆 要求： 1. CA7234AT尊贵型，车辆清洁。包含所 有钥匙、随车工具。 2. 6张CD唱片。（音响系统操作） 3. 天窗、车窗初始化已完成，蓄电池电量 充满。 4. 各个开关按钮的功能正常，车辆不得有 故障码存在。
钥匙
手持钥匙，随同客户一起走向轿车。按下开锁按钮，车门 锁打开。在走向车辆的途中向客户介绍钥匙打开/折叠的 方法。
具体操作方法请阅读奔腾用户手册。 失落新★尘
指示 向左转 向右转
自动调平控制 减少低音 增加低音
减少中频
将声音切 换到前方 将声音切 换到左侧 关闭
增加中频
将声音切 换到后方 将声音切 换到右侧 打开
音响系统——六碟CD机操作
音响系统——六碟CD机操作
插入CD 当插入CD时，必须将有标志的一 面朝上。自动装碟装置会CD放好， 并开始播放。 正常插入 按下装碟按钮（LOAD）。 当显示“IN（插入）”时，将CD插入。 多碟插入 按下并按住装碟按钮（LOAD）约2秒 钟，直到听到嘟嘟声响。 当显示“IN（插入）”时，插入CD。 当再次显示“IN（插入）”时，插入 下一张CD。 弹出CD 按下CD弹出按钮（ ）。 显示光碟编号及“DISC OUT （光碟弹出）”，取出CD。 多碟弹出 播放 当把CD放入播放器后，按下CD播放 按钮（CD）即可开始播放。 快进/倒退 曲目搜索 向上曲目搜索按钮（▲） 向下曲目搜索按钮（▼） 更换光碟，在重放时按下DISC按钮 （DISC∧或DISC∨） 音乐浏览——播放每一首曲目 的前10秒钟来帮助寻找曲目 。 浏览按钮（▲ ▼） 重复播放——RDM
(奔腾,B70,六方位)
14款B70六方位绕车一、前部您好、你面前的这款车是全新奔腾B70中高级时尚运动型轿车，新款奔腾B70分为2.0L 普通版和1.8T运动版。
2.0普通版偏向于时尚大气；1.8T运动版偏向于运动前卫，新款奔腾B70是世界顶级设计师乔治亚罗设计，全新的设计大胆的突破了原车的稳重、商务造型风格，以简洁、流畅的线条和浑圆的曲面，打造了一款充满时尚，运动气息的车型、发动机两遍突起的棱筋，强劲有肌肉感，线条简洁流畅，曲面饱满，前格栅设计饱满，有运动感，配以RS运动标识，使整车更具运动气息。
全新奔腾B70前大灯整体结构时尚新颖，采用了黑色衬框和白色眼眉以及HRI2双光透镜组多层次设计，更配合LED日间行车灯，它采用12颗LED光源，点亮后呈带状分布，外观风格独特，体现出浓烈的运动感与时尚气息。
另外还带有大灯延时关闭功能，在您停车后大灯延时21S关闭，为您提供更加安全便利的保障，大灯自动点亮系统，通过光线传感，头灯自动开光，大灯高度调节，使您在夜间行驶的路况更加清晰，提高夜间行驶的安全，前后8通道泊车雷达，全方位监控，无死角。
让您轻松停车，避免不必要损失和意外伤害。
前后保险杠采用的是B型断面高强度钢板，在发生碰撞时不易变形，最大限度的保护驾驶舱人员的安全，高配配有4颗LED光源前雾灯和转角灯，美观而富有科技感，静态弯道辅助照明系统，为前侧方60°范围内提供照明，有效减少夜间过弯时的近处盲区，有效提升车辆行驶安全。
双面夹层前挡风玻璃，具有防紫外线，防爆破，防碎等功能，在发生碰撞时，减少对前排人员的上海，感应雨刷，能够根据力的雨量的大小调节雨刮的频率，为您提供一个更加清洗的视野。
二、侧部新款奔腾B70的尺寸为4.8、宽1.82、高1.472,从侧面看新款奔腾B70的线条和谐流畅，整车采用了3H高刚性车身结构，覆盖了A、B、C柱和车顶，它能使碰撞时产生的巨大冲击力迅速分解到车身各个部位，使集中的的冲击能量得到有效的分解，避免局部产生过大的变形，从而保证驾乘人员安全，四门车窗防夹手功能有效的保护您家人的健康，外后视镜不但具有电折叠，电加热功能而且还嵌入了LED灯既美观又安全，镀铬的门把手体现了车辆追求完美的精神，TURBO涡轮增压标，标志着车辆动力强劲，动感腰线，包围侧面，整体线条协调，充满动感时尚气息。
2008防盗系统解除方法大集汇
防盗系统解除方法大集汇96款本田1.8L轿车防盗系统解除方法操作说明防盗系统控制装臵开关有三个位臵：手动位臵、自动位臵、自动锁定位臵，无论开关处于何位臵，启动系统时都会发生如下现象：1：停车灯将闪亮一次。
2：防盗指示灯将每秒闪烁一次。
在开关处于手动位臵时，通过使用遥控器才能启动防盗系统，将钥匙从点火开关中拔出、关闭所有车门、行李箱、开窗及引擎盖后，按下遥控器上的静音键，系统将无声启动，按下有声键，系统将发出“唧唧”声，表示防盗系统已被启动。
如车上装有电动门锁，当系统被启动时车门将自动锁定。
在开关处于自动位臵时，关闭发动机、拔出钥匙、关闭行李箱、天窗、引擎盖和最后一个车门约20秒钟，防盗系统将自动启动，如在20秒钟的退出延迟时间内，打开车门，记时器将自动重新设定时间，仍可用遥控器启动防盗系统。
在开关处于自动锁定位臵时，关闭发动机、拔出钥匙、关闭行李箱盖、天窗引擎盖和最后一个车门后约20秒，防盗系统将自动启动和锁定车门（如果装有电动门锁），如果在20秒钟的退出延迟时间内车门被打开，记时器将重新设定时间，仍可用遥控器启动系统。
启动报警器在防盗系统被启动后，玻璃破碎声或车门、行李盖和引擎盖的打开都将触发报警器，会产生如下现象：1、喇叭或警报器将在警报期（喇叭响30秒，警报器响60秒）内鸣响。
2、停车灯将闪亮。
3、防盗LED指示灯将每秒闪亮2次。
4、起动机将不能工作。
在警报期结束时，系统将再次自动启动。
解除防盗系统解除防盗有两种方法1：用遥控器控制。
2：按下解除开关。
无论使用哪种方法，防盗系统解除时，停车灯闪烁2次，按下遥控的静音键，可无声解除防盗系统，按下有声键，在2次“唧唧”声后防盗系统被解除，如果车有电动门锁，车门将解锁。
用解除开关解除防盗系统：进入车内将点火开关转至“ON”位臵，然后按下解除开关，如打开车门，当控制装臵开关处于自动或自动锁定位臵时，20秒内防盗系统解除。
然而，当系统被遥控器启动时，进入延迟时间就变为0秒，一打开车门，警报器马上就会被触发。

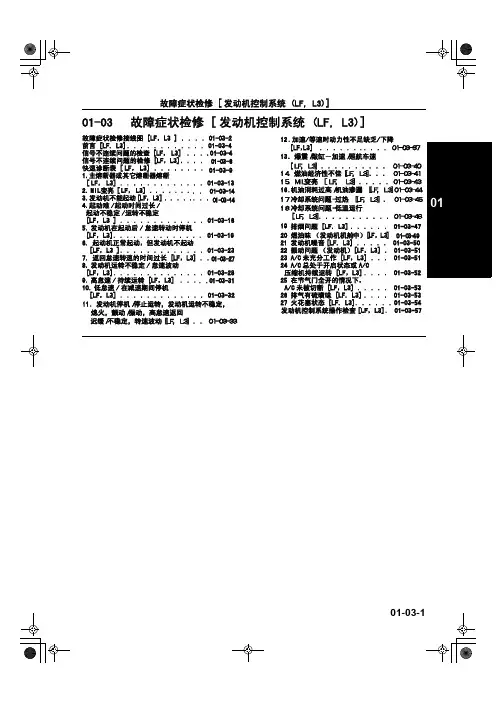

一汽奔腾B70维修手册上册【发动机】01-03
9． 高怠速 / 持续运转 [LF，L3] ． ． . ． ．01-03-3１
10． 低怠速 / 在减速期间停机
[LF，L3] . . . . . ． ． . . . . . . 01-03-3２
11． 发动机停机／停止运转，发动机运转不稳定，
熄火，颤动／振动，高怠速返回
迟缓／不稳定，转速波动［ＬＦ，Ｌ３］ ． ． ０１－０３－３３
01
01-03-1
故障症状检修 [ 发动机控制系统 (LF, L3)]
故障症状检修接线图 [LF，L3 ] 带防盗锁止系统
ED
F
,$7Ӵᛳ఼ 0$)Ӵᛳ఼
&$1
$33Ӵᛳ఼
Ꮅ航䔺䗳 ࠊᓔ݇ 制ࠖދय़ᓔ݇ ҟ䋼 制ࠖދय़ᓔ݇˄+,*+ˈ/2:˅
冷却亢㒻⬉఼
%( 1
%$ 0
$< 5
时停机 [LF，L3]。）
起动机以正常的速度起动发动机，但是发动机 无法起动。
（参见 01-03-2３ 6 起 动机正常起动，但发动机 不起动 [LF，L3 ]。）
发动机比正常情况下需要更长的时间才能返回 怠速转动的状态。
（参见 01-03-2７ 7 返回怠速转速的时间过长
[ LF，L3]。）
发动机转速在指定的怠速和更低速度之间波 动，而且发动机振动剧烈。
信号不连续问题的检修 [LF，L3] . . ． ． 01-03-６
快速诊断表 [ LF， L3] . ． ． . . 1．主熔断器或其它熔断器熔断
..
.
01-03-９
[ LF， L3] . . . ． ． . . . . . . . . 01-03-1３
2． MIL变亮 [ LF， L3] . ． ． . . . . ． ． 01-03-1４
奔腾B70维修维修手册(车轮定位)
End Of Sie
02-11-3
汽车技师帮技术资料----奔腾B70维修维修手册(车轮定位)
４．确认密封套未扭曲，并安装护罩卡箍。
End Of Si车轮定位e
REAR SUSPENSION
后轮定位技术规格（空载源自）＊１ 项目燃油表指示
空
1/4
1/2
3/4
满
总前束角
mm （度）
轮胎： 2± 4ٛ ，轮缘内侧： 1±ٛ 3 0°11'±ٛ 0°22'
拧紧扭矩 86.2—116.6 N•m {8.79—11.88 kgf•m， 63.58—85.99 ft•lbf}
总前束角的调整 1. 松开横向链杆锁紧螺母。
Ꮊջ(㾚ࠡ䴶䔺䕚) 䇗ᭈߌ䕂㶎ᷧ
2. 转动调节连杆，调整前束角。 规格 总前束角： 2±ٛ 4 mm 说明 • 齿顶变化量： 0°43' / 旋转一圈
向车身前部，将左侧横拉杆转向车身后部，以增大前束。
说明
·转动两根横拉杆一整圈，可将前束改变约６ｍｍ（０°３６＇）。
３．按照规定的扭矩紧固横拉杆端头锁紧螺母。
拧紧扭矩
６８．６—９８．０ Ｎ·ｍ ｛７．００—９．９９ ｋｇｆ·ｍ，５０．６—７２．２ ｆｔ·ｌｂｆ｝
End of Toc
车轮定位的预先检查 SUSPENSION
1. 检查轮胎充气情况，并且根据需要将其调节到所推荐的压力。 2. 检查前轮轴承间隙，如有必要可纠正。 （参见 03-11-2 车轮轴承间隙的检查。） 3. 检查车轮和轮胎跳动。 （参见 02-50-1 悬架的技术数据。） 4. 检查球形接头和转向系联动装置是否出现过度松动现象。 5. 摇晃车辆，检查减振器的工作情况。

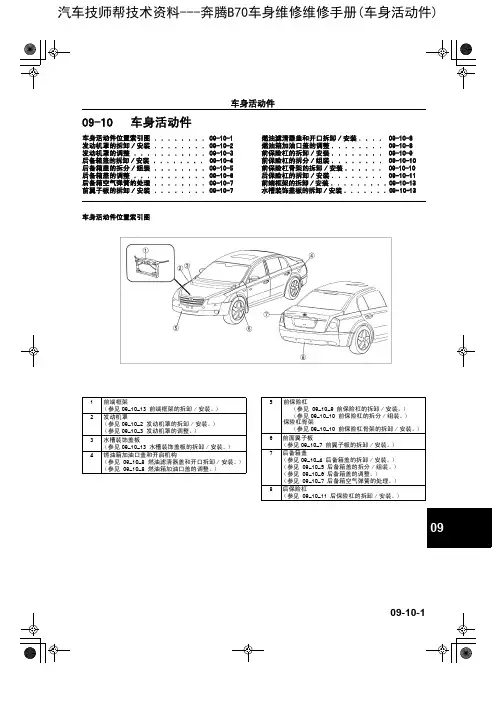

奔腾B70车身维修维修手册(车身活动件)
车身活动件09-10-10909-10车身活动件. . . . . . . . 09-10-1发动机罩的拆卸/安装 . . . . . . . . 09-10-2发动机罩的调整 . . . . . . . . . . . 09-10-3后备箱盖的拆卸/安装 . . . . . . . . 09-10-4箱盖的拆分/组装 . . . . . . . . 09-10-5箱盖的调整 . . . . . . . . . . . 09-10-6 . . . . . . . . 09-10-7前翼子板的拆卸/安装 . . . . . . 09-10-7燃油滤清器盖和开口拆卸/安装. . . . 09-10-8燃油箱加油口盖的调整. . . . . . . . 09-10-8前保险杠的拆卸/安装. . . . . . . . 09-10-9前保险杠的拆分/组装. . . . . . . . 09-10-10前保险杠骨架的拆卸/安装. . . . . . 09-10-10后保险杠的拆卸/安装. . . . . . . . 09-10-11前端框架的拆卸/安装. . . . . . . . . 09-10-13水槽装饰盖板的拆卸/安装. . . . . . . 09-10-13车身活动件位置索引图1 前端框架（参见09-10-13 前端框架的拆卸/安装。
）2发动机罩（参见09-10-2 发动机罩的拆卸/安装。
）（参见09-10-3 发动机罩的调整。
）3水槽装饰盖板（参见09-10-13 水槽装饰盖板的拆卸/安装。
）4燃油箱加油口盖和开启机构（参见 09-10-8 燃油滤清器盖和开口拆卸/安装。
）（参见 09-10-8 燃油箱加油口盖的调整。
）5前保险杠（参见 09-10-9 前保险杠的拆卸/安装。
）（参见09-10-10 前保险杠的拆分/组装。
）保险杠骨架（参见09-10-10 前保险杠骨架的拆卸/安装。
）6前面翼子板（参见09-10-7 前翼子板的拆卸/安装。
20MT舒适型
1. 奔腾 2010款B702.0MT舒适型 汽车 参考资料手册1.1. 导购 综述市场影响力1.2. 参数资料 详细介绍基本资料参考价格￥13上市日期2009年09月汽车类型三厢轿车豪华级别中型车尺寸 重量 容积全车长度4705 mm车身宽度1782 mm车身高度1465 mm轴距2675 mm轮距1540/1540 mm（前/后）车身重量1450 kg引擎参数标准引擎LF/直列四缸、双顶置凸轮轴、16气门、多点喷射汽油机标准变速器手动 6档标准排量 2.0 升</td></tr>气门数16最大功率108/6500 KW/rpm最大扭矩183/4000 N m/rpm燃油系统电子燃油喷射式理论油耗 6.0 升排放标准欧Ⅳ标准转向 悬挂 轮胎驱动方式前置前驱制动方式碟/碟转向助力助力转向式悬挂方式双横臂式独立前悬架带横向稳定杆/E型多连杆式独立后悬架带横向稳定杆（前/后）轮胎205/55R16 91V通过性CPU型号148 mm配置外观内饰电动车窗,带防夹功能车窗,铝合金轮圈,电动外后视镜驾驶员侧带广角镜,整体式无骨雨刷,机织布面料座椅,卤素前大灯,真皮方向盘,驾驶席座椅可调腰部支撑,单碟CD播放机,扬声器数量 4个,AM/FM收音机舒适性自动恒温空调,电子防眩目智慧型内后视镜（带指南针及倒车雷达显示）,高度角度可调式转向柱,感速型齿轮齿条式动力转向系统,驾驶员信息显示(中央信息显示屏内),六方向手动调节驾驶员座椅,四方向手动调节副驾驶员座椅,车外温度显示安全防盗驾驶座安全气囊,副驾驶座安全气囊,电子防盗及防盗报警,安全带未系警报,智能行车自动落锁,按键式解锁功能,倒车雷达（带声音报警及距离显示）,ABS防抱死制动系统,EBD电子制动力分配系统,EBA紧急制动辅助系统1.3. 新闻 资讯太平洋汽车网 - 2010年07月10日博达奔腾7月10日大型团购会启动在即！奔腾B70 凭借舒适的驾乘感受、卓越的安全性和出色的产品品质赢得了众多消费者的青睐，被誉为“中高级轿车超值首选”。
【手册】B70用户操作手册
【关键字】手册仪表板和车内总览致奔腾轿车的用户:感谢您选择一汽轿车公司生产的奔腾轿车。
我们在设计与制造奔腾轿车时，时刻都将让顾客完全满意的理念放在心上。
此手册是您安全驾驶奔腾轿车的参考资料。
请在首次驾驶车辆前，务必仔细阅读该手册，了解熟悉车辆的结构、使用方法及本公司的规定。
充分利用本车的优良特性，确保安全无故障行驶，并正确保养您的车辆。
我们有优秀的专业维修人员为您的奔腾轿车提供常规服务，这有助于保持汽车的性能及转售价值。
一汽授权的奔腾轿车维修网络可以为您提供及时和必要的帮助。
这些服务店中有专业的维修服务人员，专门用于维修奔腾轿车的工具和设备。
当您的汽车需要保养和维修时，请您到我们授权的奔腾轿车服务店。
我们向您承诺:一汽轿车销售有限公司的全体员工时刻关注奔腾汽车带给您的偷悦，以及您对奔腾产品的满意度。
关于本手册的重要说明:请您将本手册保存在汽车的杂物盒中，以便于您安全、愉快地驾驶您的奔腾轿车。
如果您转售汽车，请将该手册留给下一任车主。
精益求精是奔腾轿车的永恒追求，本公司将不断对汽车进行改型和改进，因此我们保留随时变更技术规格而不事先通知的权利，并对此不承担任何责任。
请您勿以其它版本用户手册的内容与您所购汽车的装备和性能进行比较，并以两者之间的差别为依据提出补偿装备的要求。
如果您对所购汽车及用户手册内容有不明之处，请咨询奔腾轿车销售服务店。
请注意:本手册适用于一汽轿车公司生产的奔腾轿车所有车型、装备及选装项目。
因此，您可能会在手册中发现一些装备的有关说明，该装备却没有在您的奔腾轿车上安装。
第一汽车集团公司中国长春如何使用本手册我们希望帮助您从汽车中得到更多的驾驶乐趣。
如果您仔细阅读本手册，您将可以在许多方面感受到这一点。
插图是对文字的补充，以便更清楚地说明如何愉快的驾驶汽车。
通过阅读本手册，您会了解汽车的特性、重要的安全须知以及在各种路况下的驾驶技能。
在本手册中的下述符号表示“不要如此操作“或”避免此类现象的发生”。
一汽奔腾备件价格表
备件价格表54 BM1159020 左前车门焊接总成1924.0055 BM1158020 右前车门焊接总成1330.0056 BM1173020 左后车门焊接总成1330.0057 BM1172020 右后车门焊接总成1330.0058 FC0170750#M1 后围板总成(S) 550.6859 5AA070750 后围板总成-B70F 550.6860 FA0156111 发动机底护板223.2061 FC0263900 前风挡玻璃总成-有倒车雷达862.1162 FC0163900A 前风窗玻璃总成-无倒车雷达854.2063 BM1263900A 前风窗玻璃总成-倒车雷达,自动雨刮,2.3L/1.8L1071.2064 FC0163930 后风窗玻璃总成763.2465 FC026918XA#E1 左外后视镜总成-11型,中途底漆,带电动折叠1118.0066 FC016918XA#E1左外后视镜总成-11型，中途底漆,无电动折叠845.0067 BM146918XA#E1 左外后视镜总成-11型,中途底漆,电动折叠,记忆功能1118.0068 5AA26918Z 左后视镜分总成-带电动折叠，记忆,B70F 647.4069 5AA16918Z 左后视镜分总成-带电动折叠,B70F 621.4070 5AA16918X#E1左外后视镜总成-B70-底漆-白色镜片-带电动折叠1018.0071 5AA06918Z 左后视镜分总成-无电动折叠,B70F 608.4072 5AA06918X#E1左外后视镜总成-B70-底漆-白色镜片-无电动折叠785.0073 FC026912XA#E1 右外后视镜总成-11型,中途底漆,带电动折叠1118.0074 FC016912XA#E1右外后视镜总成-11型，中途底漆,无电动折叠845.0075 BM146912XA#E1 右外后视镜总成-11型,中途底漆,电动折叠,记忆功能1118.0076 5AA26912Z 右后视镜分总成-带电动折叠，记忆,B70F 647.40104BM1127060 铝合金轮辋TO年型,7辐680.00 105FC0156140A 左前轮罩防护件总成84.50 106FC0156130A 右前轮罩防护件总成84.50 107FC0367481 洗涤罐-大灯清洗孔,液位传感器,2.3 50.00 108FC0267481 洗涤罐-大灯清洗,2.3 50.00 109FC0167481 洗涤罐-无大灯清洗50.00 1105AA167481 洗涤液罐-带大灯清洗孔,B70F 49.56 111 5AA067481 洗涤液罐-无大灯清洗孔,B70F 49.56 112FC0159605 左前门玻璃导槽138.62 113FC0158605 右前门玻璃导槽138.62 114FC036635002 电举窗开关-09型,有后视镜电动折叠498.00 115FC0166350B02 电举窗开关-09型,无后视镜电动折叠498.00 116FC0166350A02 电举窗开关-司机侧,08型,黑色498.00 117FC016635003 电举窗开关-司机侧,06型,黎明黑498.00118BM146635002 电举窗开关T1型,司机侧，带折叠,记忆功厶匕能498.00119BM126635002 电举窗开关-11型,司机侧,带折叠498.00120BM116635002 电举窗开关-11型,司机侧，不带折叠498.00121 5AA06635002 电举窗开关-B70F,司机侧，带折叠,记忆功厶匕能498.00122FC0166370B02 右前门和后门电动窗开关总成-09型,黑色65.44 123FC0166370A02 右前门和后门电动窗开关总成-08型,黑色65.44124FC016637003 右前门和后门电动窗开关总成-06型，黎明黑八、、65.44125BM116637002 右前门和后门电动窗开关总成-11型65.39 1265BA066791 低音喇叭附支架总成98.00 1275BA066781 高音喇叭附支架总成98.00 128GJ6A664M0A02 转向盘开关板-带音响、定速巡航959.40 129BM12664M019 转向盘开关-月光银,带音响、巡航开关543.40 130BM12664M018 转向盘开关-阳光金，带音响、巡航、11型543.40186FC0157L30A80 副驾驶员侧预紧安全带TO型,米色421.20 187FC0157L30A56 副驾驶员侧预紧安全带-10型,沙色421.20 188FC0157L30A31 副驾驶员侧预紧安全带-灰色421.20 189FC0157L30A21 副驾驶员侧预紧安全带-米色421.20 190FC0157L3041 副驾驶员侧预紧安全带-蓝黑色419.80 191N10657KN0A 左气帘-10型3742.70 192N10657KM0A 右气帘-10型3742.70 193FC0357KN0 左气帘3742.70 194FC0357KM0 右气帘3742.70 195FA023480XC 前副车架总成3510.00 1965AA02880XA 后副车架总成3848.00 197FC0134900A 左前减振器总成300.00 198FC0134700A 右前减振器总成300.00 199FC0128700B 后减振器总成280.00 200FC0133047 前轮毂轴承260.00 201FC012615X 后轮毂与轴承总成523.00 202GR1A33030 左转向节带轮毂轴承总成1274.00 203GR1A33020 右转向节带轮毂轴承总成1274.00 204BM1122530 外万向节护套修理包(AT) 182.00 205FC013325XA 前制动盘520.00 206FC0126251A 后制动盘410.00 207GP182560XC 左驱动轴带减振块总成S-AT 1979.90 208FC012560X 左驱动轴带减振块总成S-MT 1979.90 209C2302560XB 左驱动轴带减振块总成-AT 1979.90 210BM112560X 左驱动轴带减振块总成-AT 1979.90 211GP182550X 右驱动轴带减振块总成S-AT 1979.90 212FC012550X 右驱动轴带减振块总成S-MT 1979.90 213C2302550XB 右驱动轴带减振块总成-AT 1979.90 214BM112550X 右驱动轴带减振块总成-AT 1979.90244FC012055XB 催化反应器总成-2.3AT、国三5339.00 245BM312055XB 催化反应器总成-2.0AT、国四5338.71 246BM212055XB 催化反应器总成-2.0MT、国四5338.71 2475DA32050X 排气歧管及催化转换器-AT5 6344.00 2485DA22050X 排气歧管及催化转换器-MT5 6344.00 2495AA02055X 催化反应器总成-2.0MT、国四5339.00 2505A032055X 催化反应器总成-2.0AT、国四6848.00 251 5A022055X 催化反应器总成-2.3AT、国四6848.001066.00 252L3J740200 主消音器（左侧）253L3J640100 主消音器（右侧）1100.06 254GJ6A61450J 压缩机总成S 2462.07 255GJ6A61L20A 离合器及皮带轮套件-压缩机1214.20 256BP0161L20 离合器维修套件-压缩机461.50 257FC026119019 空调控制器总成-09型1257.10 258FC026119018 空调控制器总成-10型1257.10 259BM1161190B19空调控制器-月光银、B70F1257.10260BM1161190A18空调控制器-阳光金、11型。
奔腾b70
列形式： 汽缸数 4 (个)： 每缸气 门数 (个)： 压缩比： 10.6 气门结 构： 缸径： 冲程： 最大马 力(Ps)： 最大功 率 (kW)： 最大功 率转速 (rpm)： 最大扭 204 6500 120 163 DOHC 4
87.5 83.1
87.5 83.1
87.5 83.速 (rpm)： 发动机 特有技 术： 燃料形 式： 燃油标 号： 供油方 式： 缸盖材 料： 缸体材 料： 环保标 准： S-VT+VIS S-VT+VIS S-VT+VIS S-VT+VIS 4000 4000 4000 4000
矩 (Nm)： 最大扭 矩转速 (rpm)： 发动机 特有技 术： 燃料形 式： 燃油标 号： 供油方 式： 缸盖材 料： 缸体材 料： 环保标 准： S-VT+VIS 4000
手动变速箱 (MT) 奔腾 B70 2010 款 2.0MT 时 尚型
手动变速箱 (MT) 奔腾 B70 2010 款 2.0MT 精 英型
自动变速箱 (AT) 奔腾 B70 2010 款 2.0AT 舒适 型
自动变速箱 (AT) 奔腾 B70 2010
自动变速箱 (AT) 奔腾 B70 2010
自动变速箱 (AT) 奔腾 B70 2010
列形式： 汽缸数 4 (个)： 每缸气 门数 (个)： 压缩比： 10.3 气门结 构： 缸径： 冲程： 最大马 力(Ps)： 最大功 率 (kW)： 最大功 率转速 (rpm)： 最大扭 183 183 183 204 6500 6500 6500 6500 108 108 108 120 146 146 146 163 DOHC DOHC DOHC DOHC 10.3 10.3 10.6 4 4 4 4 4 4 4
奔腾B70维修维修手册(车载诊断20)
车载诊断 [传动轴]04-02B-2904DTC C1414 [DSC] 诊断程序DTC C1507, C1508 [DSC] 诊断程序DTC C1510, C1511, C1512, C1513 [DSC] DTC C1414DSC HU/CM检测条件•对通过CAN 信息而出现的车型、驱动系统输入信号和DSC HU/CM 不一致情况进行检测可能的原因•DSC HU/CM 的安装不匹配步骤检查措施1检查DSC HU/CM 是否存在安装误配•确认DSC HU/CM 部件号•是否安装了带有正确部件号的DSC HU/CM？是执行下一步骤。
否更换正确的DSC HU/CM 部件号，然后执行步骤7。
2检查相关线束是否存在安装误配•确认线束部件号•是否安装了带有正确部件号的线束？是执行下一步骤。
否更换正确的DSC HU/CM 部件号，然后执行下一步骤。
3配置DSC HU/CM •DSC HU/CM 能否正确配置？是执行下一步骤。
否更换DSC HU/CM4确认检修完成•确保重新连接所有断开的连接器。
•从存储器中清除DTC。
（参见 04-02B-3 清除DTCs 程序。
）•出现相同的DTC？是更换DSC HU/CM，然后执行下一步骤。
否执行下一步骤。
5确认未出现其它DTCS •是否有其它DTCs 输出？是执行适用的DTC 检查。
（参见 04-02B-4 DTC 表。
）否DTC 故障检修完成。
DTC C1507C1508 DSC 控制检测条件•C1507：—制动器TCS 或者DSC 控制继续运行20秒或更长时间•C1508：—发动机TCS 控制继续运行60秒或更长时间可能的原因•系统是正常的为保护DSC HU/CM 内的电磁阀或者保护发动机，严禁对DSC 和TCS 进行持续而频繁的控制步骤检查措施1确认故障的当前状态•从存储器中清除DTC。
（参见 04-02B-3 清除DTCs 程序）•启动发动机，并以10km/h 或者更高的速度行驶。
一汽奔腾B70、B90车身电气系统培训手册
B70F全部为1.8L排量。
C302 （含B70F）的诊断软件使用V12.02版 本。
（FCSC）新车型培训
多路传输
C302车型网络/诊断拓扑结构图
发动机防盗 控制器
ABS/TCS/ESP
安全气囊
发动机 控制电脑
组合仪表
车身控制模块
雨量传感器 天窗
网关
右前车窗 控制模块
信息显示器 音响/导航
左前车窗 控制模块
自动空窗 控制模块
不可诊断
仪表诊断 CAN 500kb/s
动力 CAN 500kb/s 舒适/信息 CAN 100kb/s
LIN线19.2kb/s K 线11.4kb/s
没有变化，可以互换
安全气囊（SRS）、BCM、组合 安全气囊（ACU）、BCM、组合
2
仪表（IC）、天窗、音响导航、 仪表（IC）、天窗（有遥控关闭 零件结构、电气原理、功 自动空调、巡航开关、自动落锁 功能）、音响导航、自动空调、 能、诊断均不同，不可互换
控制器、组合开关、遥控器
巡航开关、组合开关、遥控器
其他电气系统：照明、雨刮、遥控电动门锁、安全气囊ACU、车身控制 模块BCM、组合仪表IC、天窗、音响/导航、自动空调和10款都有区别；
网关Gateway、记忆座椅DSCU、胎压报警TPMS是11款新增模块。
序号
2010款
2011款
有无变化
1
PCM、TCM、ABS/TCS/DSC、 PCM、TCM、 ABS/TCS/DSC、 IMMO、蓝牙、倒车雷达控制器 IMMO 、蓝牙、倒车雷达控制器
奔腾B70/B90 车身电气系统
（FCSC）新车型培训
概述
奔腾B70车系车身电气从2011款开始，大部分不 再采用MAZDA6电气平台，而是自主研发。 ◇2011款B70主要在舒适CAN系统全新开发。 ◇C302车型主要在动力CAN系统全新开发(发动机 国产化)。 ◇奔腾B70F只是在C302基础上只有部分电气改 进。(日间行车灯、大灯自动调平等) ◇而奔腾B90是在B70车身电气基础上全面升级装 备。(如智能进入及一键起动PEPS、AFS、EPB等)
奔腾款B702新新0AT时尚型汽车参考资料手册
1. 奔腾 2010款B702.0AT时尚型 汽车 参考资料手册1.1. 导购 综述市场影响力1.2. 参数资料 详细介绍基本资料参考价格￥14上市日期2010年03月汽车类型三厢轿车豪华级别中型车尺寸 重量 容积全车长度4705 mm车身宽度1782 mm车身高度1465 mm轴距2675 mm轮距1540/1540 mm（前/后）车身重量1460 kg引擎参数标准引擎LF/直列、四缸、双顶置凸轮轴、16气门、多点喷射汽油机标准变速器手自一体 5档标准排量 2.0 升</td></tr>气门数16最大功率108/6500 KW/rpm最大扭矩183/4000 N m/rpm燃油系统电子燃油喷射式理论油耗 6.2 升排放标准国Ⅳ标准转向 悬挂 轮胎驱动方式前置前驱制动方式碟/碟转向助力助力转向式悬挂方式双横臂式独立前悬架带横向稳定杆/E型多连杆式独立后悬架带横向稳定杆（前/后）轮胎205/55R16 91V通过性CPU型号148 mm配置外观内饰电动车窗,带防夹功能车窗,豪华一触式防夹电动天窗,铝合金轮圈,整体式无骨雨刷,电动外后视镜驾驶员侧带广角镜,灯光可调节卤素前大灯,电子防眩目智慧型内后视镜（带指南针及倒车雷达显示）,多功能真皮方向盘（带音响控制开关）,真皮方向盘,机织布面料座椅,驾驶员座椅腰部支撑,四方向手动调节副驾驶员座椅,六方向手动调节驾驶员座椅,虚拟六碟CD机,扬声器数量 6个,AM/FM收音机舒适性车载蓝牙手机免提系统（来电号码显示、接听挂断键集成在内后视镜上）,自动恒温空调,车外温度显示,驾驶员信息显示（中央信息显示屏内）安全防盗倒车雷达（带声音报警及距离显示）,驾驶座安全气囊,副驾驶座安全气囊,电子防盗及防盗报警,安全带未系提示,高度角度可调式转向柱,智能行车自动落锁,按键式解锁功能,ABS防抱死制动系统,EBD电子制动力分配系统,EBA紧急制动辅助系统,TCS牵引力控制系统,感速型齿轮齿条式动力转向系统1.3. 新闻 资讯新民网 - 2010年03月26日越级与品质并重 奔腾B50受宠一汽 奔腾 旗下的 奔腾B70 因为性能出众、价格适中，被消费者誉为“中高级车超值首选”，与之一脉相承的 奔腾 B50更是以良好的制造工艺和严格的质控体系精心打造，在短短时间内 ...南方网 - 2010年03月26日不限时！奔腾B70全系长期优惠8000元近期 奔腾B70 新增的两款时尚型车型也有现车到店，有黑、灰、银三种颜色的现车到店，更多详情请到店咨询。
各车系钥匙匹配方法及注意事项
各车系钥匙匹配方法及注意事项东风风神A60智能钥匙匹配此车智能卡与尼桑智能钥匙外观相似，经过试验完全可以使用尼桑智能老卡代替，国匹菜单中无A60车型，我们只能进尼桑系统试试1、成功读出BCM码，通过计算器算出密码（使用老密码）点我，免费领牛股！广告2、激活方向盘3、小钥匙46芯片匹配4、小钥匙匹配完成后，直接插入小钥匙，进国匹-尼桑英菲尼迪-增加智能卡设备提示（按遥控锁键1秒）匹配成功5、如果遇到新增小钥匙匹配不上的情况，可以直接取出车主的原车已匹配的小钥匙先进行智能卡匹配，然后再使用AD900,46拷贝功能拷贝一个可着车芯片帅客1.5排量钥匙匹配帅客钥匙1.5的是交通防盗4位密码，芯片专用46，（用探戈直接写启动，写完上次需要匹配才能着车）PIN码获取方式：拆读防盗盒计算1、防盗特点：防盗后故障灯快闪，防盗灯慢闪，有启动声，但打不着车2、防盗盒位置：防盗盒在油门踏板上方，有2个插头3、防盗盒上东风绿色标贴，上海实业防盗，螺丝不好拆直接撬开4、帅客密码：拆防盗盒读24C02（用交通实业计算器算密码）5、用专用LCK46芯片匹配展开剩余92%东南系列V3菱悦智能钥匙匹配1、把方向盘下方装饰板拆开（4个螺丝），用原车由搜狐转到ACC，按下主机开关（就是小圆孔），主机蜂鸣器响一声后，然后5秒内ACC-ON，来回三次，双跳灯亮起，第三次时钥匙停在点火开关ON位置2秒以上，报警喇叭鸣一声，转向灯长亮，表示主机进入学习状态2、按遥控器上的任意键，转向灯闪烁3次后长亮，表示1个遥控学习成功，等待学习下一个遥控，当第一个遥控学习成功后，系统将清除所有旧遥控的ID，若在第一个遥控学习成功后，15秒内没有学习下一个遥控，系统将自动退出学习模式3、重复2的操作，直到第二个遥控学习成功，学习成功后转向灯熄灭，之后系统将自动退出学习模式注意：1、学习时必须将转向柱解码单元连接好，否则学习完毕后的新钥匙只能遥控，转向柱锁将不能正常解锁和锁止2、系统进入学习状态后，如果15秒内没有任何操作，系统将自动退出学习状态，原遥控保持不变3、系统只允许学习两个遥控4、该车3种智能钥匙均不通用，区别在遥控板标签上解除防盗方法：当智能卡失效，且车辆已上防盗功能，此时可取下机械钥匙，用机械钥匙打开驾驶室侧车门，进入驾驶室，将启动旋钮拆下后，把机械钥匙插入锁孔，于15秒内连续将机械钥匙在ON与LOCK之间来回转动6次，弟6次时将钥匙停留在ON位置，2秒以上就可以将车辆的防盗系统解除了（注意：1、用机械钥匙开启车门后进行解除防盗的过程中请勿将车门关上2、在开启车门到解除防盗之间，车辆的报警器始终处于连续报警状态，报警灯也同时闪烁）丰田系列雷克萨斯智能卡全丢改写初始化匹配方法匹配凌志车智能防盗有原车钥匙情况下，可以直接用匹配仪做增加，在全丢情况下，无法点亮仪表，设备通过OBD无法通讯，全丢情况下需要拆防盗盒做初始化数据修改，除了对防盗盒做初始化以外，还同时要拆智能认证盒做初始化修改，才可以实现增加钥匙，写初始化最终目的是为了让匹配仪能够和车辆进行通讯，找到防盗盒和智能认证盒，防盗盒在仪表台下方蒸发器后面的一个凹槽内，仪表台要全拆，防盗盒型号为89784-06020，找到码片型号为：93C46，用编程器读出数据，做初始化修改，（初始化就是把它改为一个待学习钥匙的状态，所以不会有钥匙数量）智能认证盒型号为89990-06060，找到码片型号为93C86。
汽车防盗器安装步骤
第一部分汽车防盗器基础知识内容提要：第一部分主要讲述的是防盗器的知识、安装的方法、防盗器配线及判断方法、各种控制线触发判断方法。
本章目的：作为汽车用品的终端服务门面，要想赢得客户对我们的信任，最起码的一点，就是我们的店面服务人员要专业，本章主要讲述的是防盗器的基础知识，读完本章节后要知道防盗器的功能是什么？它的安装方法？防盗器配线、触发的判断方法？（这些都是提升我们专业技能的基础知识）第一章什么是汽车防盗器本章内容提要：1-1-1 什么是防盗器1-1-2 防盗器的功能1-1-3 安装防盗器的注意事项1-1-4 安装防盗器的程序1-1-5 安装工具与工艺1-1-6 安装防盗器的技术要求1-1-7 汽车防盗器的常见故障疑难解答1-1-8 单向防盗器安装时会出现的问题及解决方法1-1-9 双向防盗器安装时会出现的问题及解决方法一、什么是汽车防盗报警器？汽车防盗报警器就是安装在汽车内部的防盗装置，与汽车相关电路连接，可以锁止起动机供油或点火系统的电路，起到阻吓、防盗作用。
二、防盗器的主要功能？功能主要有：遥控开关汽车中控锁，增加车辆在起动之后踩刹车下锁，关匙之后开锁，开车门闪灯、阻吓、紧急呼救寻车、中控锁自动化，有必要时还可以防抢（选择性）。
三、安装汽车防盗器的注意事项。
1、首先拆装车辆时要认真仔细，并对各种车型结构要了解清楚，在无把握的情况下不可拆装，以免给客户造成损失。
2、对各种车型的电路要按规定方式科学查找，不可凭经验。
只查找与安装防盗器有关的线路，千万不要好奇。
严禁测试电脑线路和安全气囊、ABS线路。
3、因为很多车都带电脑会因断点火线造成电脑故障；刹车带助力的车型、方向盘带助力的车型，若断点火线（ON），在设定防抢时，会在30秒左右灭火，此时的车辆在高速时，熄火后车辆的刹车以及转向都很沉重或失效，将会给第三者造成重大伤害。
因此，建议断接起动马达线，不要断点火线。
4、当可断ON线的车型安装时（如化油器、柴油车类不带电脑的），30A断电器的小白线要接在ON线上，防盗器上输出负电的小黄线要接在断电器上的小黄线。
奔腾B70车身维修维修手册安全防护装置与锁定装置 [ 遥控钥匙进入系统]
![奔腾B70车身维修维修手册安全防护装置与锁定装置 [ 遥控钥匙进入系统]](https://img.taocdn.com/s3/m/723c6c2543323968011c92da.png)
᳝ᬜ ᮄ䩹࣭
Hale Waihona Puke 䩹࣭ 䩹࣭䩹࣭1. 如有必要，切割配有发射机应答器的钥匙。
2. 连接 SST （Ｍ－ＭＤＳ）。
3. 使用 1 号钥匙，将点火开关转至 ON 位置。
• 有效钥匙： 安全灯发亮，然后大约 3 秒后熄灭。 • 新钥匙： 安全灯闪烁大约 1 分钟，然后开始显示 DTC15 （Ｍ－ＭＤＳ 或等效装置： DTC B1601）。 (1) 批准安全访问。 （参见 09-14B-10 安全访问步骤。）
汽车防盗锁止系统位置索引图 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控钥匙接收器的检查 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控器 ID 号码登记 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-4
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-6
安全防护装置与锁定装置 [ 遥控钥匙进入系统 ]
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ]
伸缩型钥匙
1. 把一小螺丝刀插入槽中并且按压凸耳从传送器
中拔出钥匙。
ߌ㘇
2. 把一小的螺丝刀插入槽中，并轻轻撬开传送器。
䩹࣭
遥控఼
ῑ
3. 拆下蓄电池。
4. 放入新蓄电池 （CR1620），使得正极 （+）朝下。 5. 调整好前后盖并且将遥控器扣严
6 遥控器 （参见 09-14B-6 遥控器蓄电池的更换 [ 遥控钥匙进 入系统 ]） （参见 09-14B-4 遥控器 ID 号码登记 [ 遥控钥匙进 入系统 ]）
09
End Of Sie
THEFT-DETERRENT SYSTEM
奔腾B70使用需知
之后再加速。尤其是在冬天，要让发动车辆后3-5分钟后再起动。
电动车窗系统
奔腾车系的电动车窗具备： • （1）手动开启/关闭功能 • （2）驾驶侧自动开启／关闭功能 • （2）驾驶侧车窗防夹功能 当驾驶侧开关断电后需要进行电动车窗的初始化设定 • （1）将点火开关转至ON位置 • （2）按下驾驶员侧的开关，使门窗玻璃完全打开 • （2）将驾驶员侧的开关拉到手动调节的位置，使门窗玻
两句话：一句是“十祸九快”，一句不要迷信“好车”，
往往有些人迷信自己的车好，性能就好，但是生命面前人
人平等。我国最高等级的高速公路最高限速120KM／H
这是写在安全法理的法定最高车速。
停车不要忘记拉手刹
手刹是驻车制动的通俗说法，如果 停车时忘记拉手刹，车辆就有 遛行的可能，只怕会给车主带 来不必要的损失。所以停车别 忘记拉手刹。虽然自动档车具 有P档锁止功能在停车后也必须
P
R
-
N
M
D
+
提前给出行车信号
• 当您想转弯或变更车道时，一定要提前几 秒钟开启转向灯，以提示身旁的车辆注意 避让。
车辆安全与便捷装置的操作
• 遥控钥匙进入系统 • 安全气囊 • 方向盘锁止装置 • 儿童‘安全锁 • 防夹天窗，防夹电动门窗（仅左前门） • 多功能显示屏 • 自动巡航
遥控钥匙进入系统
• 以下任何一种方式均可以取消巡航控制 1.按下ON／OFF开关 2.轻踩制动踏板 3.踩下离合器踏板（只使用与手动挡） 4.按下CANEL（取消）按钮。
• 加速／减速
