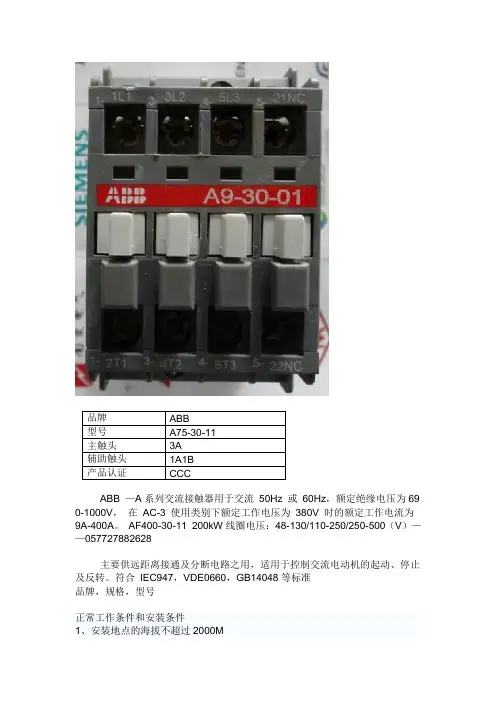

ABB交流接触器A63-30-11
ABB接触器的规格包括4 和5.5KW 的微型辅助触头：1B接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求。
ABB系列交流接触器用于交流50Hz 或60Hz，额定绝缘电压为690-1000V，在AC-3 使用类别下额定工作电压为380V 时的额定工作电流为9A-400A。 AF400-30-11 200kW线圈电压：48-130/110-250/250-500。 主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。符合IEC947，VDE0660， GB14048-0577********-136********等标准。 主要结构及工作原理 接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A 9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。导电部件不外露，安全性能好。 正常工作条件和安装条件 1、安装地点的海拔不超过2000M。
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过= 35度，周围空气温度下限值为-5度。 3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。 4、安装地点的污染等级为3级。 5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%。 A9-30-10(01) 4kW 线圈电压：24/110/220/380 A12-30-10(01)5.5kW 线圈电压：24/110/220/380 A16-30-10(01)7.5kW 线圈电压：24/110/220/380 A26-30-10(01)11kW 线圈电压：24/110/220/380 A30-30-10(01)15kW 线圈电压：24/110/220/380 A40-30-10(01)18.5kW线圈电压：24/110/220/380 ******************************** ABB交流接触器 采用国际先进技术开发结构完美、全模块化 ********************************* A50-30-11 22kW 线圈电压：24/110/220/380 A63-30-11 30kW 线圈电压：24/110/220/380 A75-30-11 37kW 线圈电压：24/110/220/380 A95-30-11 45kW 线圈电压：24/110/220/380
ABB S型塑壳断路器
ABB S型塑壳断路器 一、性能描述 SACE Isomax S系列的不断发展使其成为今天市场上最大、最完善的低压塑壳断路器家族，可应用于任何民用、工业供电系统以及马达保护系统。具有高质量、高性能和高可靠性的特点。且安装简单，适用方便。 SACE Isomax S合理地分为额定电流从125A到1600A的7种 *规格：S1、S2、S3、S4、S5、S6、S7 *安装方式：固定式、抽出式、插入式 *分断能力：从16至200KA依次为：B、N、S、H、L、V、X（以便最大限度的满足任何电流系统的需要） SACE Isomax S的完整性还体现在其使用上的合理化：外形尺寸、安装方式以及同断路器安装方式无关的相同的附件。 二、产品组成 1、固定式塑壳断路器本体 2、脱扣单元 - 热磁脱扣 (在型号后没有PRxx之型号) 电磁脱扣值 Im=10Ith - 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI - PR212-LSI/LSIG 3、接线形式 - FF (前接线) - FR (后接线) - FFC (前接电缆) - FEF (前接线长端子) 1)塑壳断路器(S型) - 插入式固定部份 *插入式断路器底座 - 电缆前接线 (FC) FP: S4 PFC *插入式断路器底座 - 加长前接线 (EF) FP: S4 PEF
*插入式断路器底座 -后接线 ( R) FP: S4 PR 2)塑壳断路器(S型) - 抽出式固定部份*抽出式断路器底座 - 电缆前接线 (FC) FP: S4 WFC *抽出式断路器底座 - 加长前接线 (EF) FP: S4 WEF FP: S6 WEF FP: S7 WEF *抽出式断路器底座 -后接线 ( R) FP: S4 WR **抽出式断路器底座 -水平后接线 (HR) FP: S6 WHR FP: S7 WHR *抽出式断路器底座 -垂直后接线 ( VR) FP: S6 WVR FP: S7 WVR 三、产品选型 1、TM热敏电磁脱扣器的常用规格 2、微处理器脱扣器的常用规格
ABBA9-30-10三极接触器
品牌：ABB 型号：A9-30-10 额定电流：9A 辅助触头：1A 主触头：3A 产品认证：CCC 工作条件 1 海拔高度不超过2000米； 2 周围环境温度：-5℃～+40℃； 3 空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度； 4 大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等； 5 安装在无显着摇动和冲击振动的地方； 6 安装在没有雨雪侵袭的地方； 7 控制电压允许变动范围：80%～
110%Us。 结构特点 1 总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外形尺寸小巧，安装面积小。安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。产品安全、可靠性好，为国际先进的接触器机各种。 2触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。Ie≤22A装有金属隔弧板，保证人身及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。 3磁系统电磁系统工作可靠，损耗小、噪音低、具有很高的机械强度，线圈的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。ABB交流接触器，触头，线圈
ABB接触器A26-30-01
品牌：ABB 型号：A26-30-01 产品认证：CCC 辅助触头：1B A系列接触器特点： 1、接线简单快速； ◆接线螺丝位于接触器的正面。 ◆所有标识位于接触器的正面。 2、辅助回路安装维护简便；辅助回路端子位于前方，易于接线。 3、注重安全，标识清晰； ◆触及安全-板面防护等级为IP20 ◆防止无意的手动操控 ◆清晰的状态显示 ◆即使没有选装端子罩也十分安全 ◆所有技术参数均清晰印在面板上 4、大接触器的新设计； ◆端子与其他系统元件在同一水平 ◆能完美地配合ABB的断路器，熔断开关和继电器的安装 A9～A110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。符合标准：GB 14048.4、IEC 60947-4-1——0577-********
ABB交流接触器A9-30-10 ABB交流接触器A9-30-01 ABB交流接触器A12-30-10 ABB交流接触器A12-30-01 ABB交流接触器A16-30-10
ABB交流接触器A16-30-01 ABB交流接触器A26-30-10 ABB交流接触器A26-30-01 ABB交流接触器A30-30-10 ABB交流接触器A30-30-01 ABB交流接触器A40-30-10 ABB交流接触器A40-30-01 ABB交流接触器A50-30-11 ABB交流接触器A63-30-11 ABB交流接触器A75-30-11 ABB交流接触器A95-30-11 ABB交流接触器A110-30-11 ABB交流接触器A145-30-11 ABB交流接触器A185-30-11 ABB交流接触器A210-30-11 ABB交流接触器A260-30-11 ABB交流接触器A300-30-11 ABB交流接触器A320-30-11 ABB交流接触器A9-40-10 ABB交流接触器A12-40-10 ABB交流接触器A16-40-10 ABB交流接触器A26-40-10 ABB交流接触器A40-40-10 ABB交流接触器A40-40-10 ABB交流接触器A50-40-11 ABB交流接触器A63-40-11 ABB交流接触器A75-40-11
ABB接触器
ABB接触器 接触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。 ABB接触器的规格包括4 和 5.5KW 的微型接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。 ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。ABB由两个历史100多年的国际性企业瑞典的阿西亚公司(ASEA)和瑞士的布朗勃法瑞公司(BBC Brown Boveri) 在1988年合并而成。两公司分别成立于1883年和1891年。 ABB是电力和自动化技术领域的领导厂商。ABB的技术可以帮助电力、公共事业和工业客户提高业绩，同时降低对环境的不良影响。ABB 集团业务遍布全球100多个国家，拥有11.7万名员工，2009年销售额高达320亿美元。 1、建筑用接触器 建筑用接触器符合国际标准(IEC)、欧洲标准(EN)和法国标准(NF CUTE, DIN-VDE, BS)。 2种类型的建筑用接触器用于不同的应用场合：" 正常 " 和 "日 - 夜"建筑用接触器。它们被使用在自动化建筑设备、工业和办公室中，接线控制< 40 kW AC-1(白炽灯、荧光灯、暖房加热器、电池、调节系统、烤炉、烘干系统)，小电机控制 < 15 kW AC-3(通风机、空调、抽水机、洒水机、自动化系统)和在能源管理的不稳定流电阻系统(可能是 enslavement from clocks, 不平流电阻继电器, telebreakers, 自动调温器). 安装安装在配电柜中的35 mmDIN导轨上(EN 50022) 安装深度 : 58 mm 宽度包括1 - 3个模块 (1 模块= 17.5 mm) 磁线路设计确保完全安静的操作，线圈采用交流供电(ESB 20 型)或一个集成的二极管整流器供电(ESB 24, ESB 40, ESB 63型) 接线端子在打开位置防止意外接触根据额定范围扩展2、3或4极，无需内置辅助触头 附件 ESB 24, ESB 40, ESB63型的 2极辅助触头 (附加一个2极模块化型号EH 04 ..). 密封 2、拍合式接触器 拍合式接触器主要应用在钢铁工业，如：牵引机、电解和起重设备，电流从63A 至 5000A。
ABB低压元件选型手册
低压产品
目 录页 1.断路器 空气断路器 - New Emax 塑壳断路器 - Isomax 塑壳断路器 - Tmax 漏电保护组件/漏电保护继电器双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品 软起动器接触器手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电动机保护指示装置接线端子电子产品和继电器3.开关及熔断器组 开关熔断器组 - PowerLine 负荷开关 - SwitchLine 熔断器开关 - EasyLine 4.终端配电保护产品 建筑电器元件建筑用接触器 - ESB (导轨安装)电涌保护器 - OVR 优化脉冲提前放电避雷针 - OPR 5.箱体 终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品 电容器专用接触器 无功补偿控制器件有源谐波滤波器7.断路器保护配合表 断路器保护配合表● 因产品技术不断改进，所有数据应以本公司最新确认为准。●ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。 0/1 ABB 低压电器元件选用手册 1 2 3 4 5 6 7............................................................................... 1/1-4 .................................................................................... 1/5-6 ..................................................................................... 1/7-10 ........................................................................ 1/11 .................................................................................. 1/12 ............................................................................ 1/13-14..................................................................................................... 2/1-7 ........................................................................................................... 2/8 ........................................................................... 2/9-11 .......................................................... 2/12 .............................................................................................. 2/13-17 .................................................................................................. 2/18-19 .................................................................................................. 2/20-21 ..................................................................................... 2/22-24............................................................................... 3/1 .................................................................................. 3/2-3 .................................................................................... 3/4............................................................................................... 4/1-8 ........................................................................ 4/9 ......................................................................................... 4/10 ...................................................................... 4/11..................................................................... 5/1 ................................................................................. 5/2-3 ................................................................................. 5/4-5........................................................................................... 6/1 ........................................................................................ 6/2-3 ........................................................................................... 6/4-5...................................................................................... 7/1-10

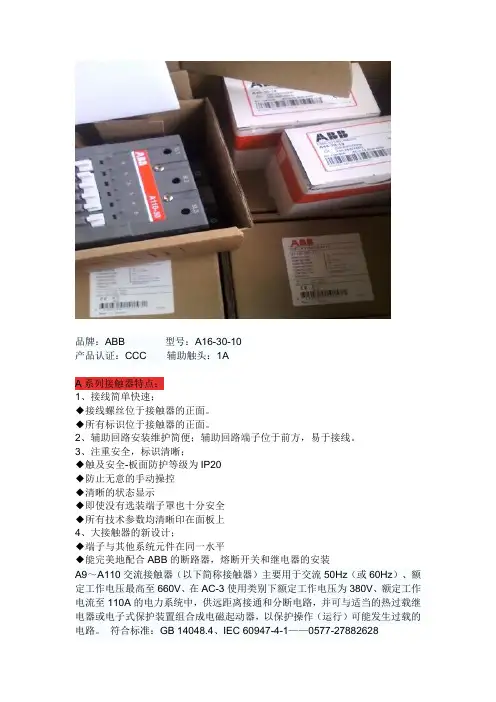

A16-30-10ABB接触器
品牌：ABB 型号：A16-30-10 产品认证：CCC 辅助触头：1A A系列接触器特点： 1、接线简单快速； ◆接线螺丝位于接触器的正面。 ◆所有标识位于接触器的正面。 2、辅助回路安装维护简便；辅助回路端子位于前方，易于接线。 3、注重安全，标识清晰； ◆触及安全-板面防护等级为IP20 ◆防止无意的手动操控 ◆清晰的状态显示 ◆即使没有选装端子罩也十分安全 ◆所有技术参数均清晰印在面板上 4、大接触器的新设计； ◆端子与其他系统元件在同一水平 ◆能完美地配合ABB的断路器，熔断开关和继电器的安装 A9～A110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。符合标准：GB 14048.4、IEC 60947-4-1——0577-********
ABB交流接触器A9-30-10 ABB交流接触器A9-30-01 ABB交流接触器A12-30-10 ABB交流接触器A12-30-01 ABB交流接触器A16-30-10
ABB交流接触器A16-30-01 ABB交流接触器A26-30-10 ABB交流接触器A26-30-01 ABB交流接触器A30-30-10 ABB交流接触器A30-30-01 ABB交流接触器A40-30-10 ABB交流接触器A40-30-01 ABB交流接触器A50-30-11 ABB交流接触器A63-30-11 ABB交流接触器A75-30-11 ABB交流接触器A95-30-11 ABB交流接触器A110-30-11 ABB交流接触器A145-30-11 ABB交流接触器A185-30-11 ABB交流接触器A210-30-11 ABB交流接触器A260-30-11 ABB交流接触器A300-30-11 ABB交流接触器A320-30-11 ABB交流接触器A9-40-10 ABB交流接触器A12-40-10 ABB交流接触器A16-40-10 ABB交流接触器A26-40-10 ABB交流接触器A40-40-10 ABB交流接触器A40-40-10 ABB交流接触器A50-40-11 ABB交流接触器A63-40-11 ABB交流接触器A75-40-11
ABB接触器AF1350
Contactors type AF1350 / AF1650
2 ABB 1SFC101005C0201 Description The AF1350/AF1650 3-pole contactors are of the block type design. ● Main poles and auxiliary contact blocks – 3 main poles, – 1 N.O. and 1 N.C. auxiliary contacts (1 contact block fitted on the left hand side).– 2 N.O. and 2 N.C. auxiliary contacts (1 contact block fitted on each side)A maximum of 4 auxiliary contact blocks can be fitted on each contactor.● Electronic control The contactors are fitted with an electronic coil interface controlled by a specific integrated circuit developed by ABB. Advantages – Wide voltage range, 100...250 V a.c. and d.c.– Can manage large voltage variations – Reduced power consumption – Very distinct closing and opening – Noise free – Can withstand voltage interruptions or voltage dips in the control supply (≤ 20 ms)● Control inputs The AF1350/AF1650 contactors are as standard equipped with low voltage inputs for control, for example by a PLC (? see drawing below) AF1350/AF1650 3-pole Contactors a.c./d.c. Operated - Wide voltage range Electronic Coil Interface
ABB接触器A30-30-10
品牌：ABB 型号：A30-30-10 主触头：3A 辅助触头：1A ABB接触器的规格包括4 和5.5KW 的微型辅助触头：1B接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求。
ABB系列交流接触器用于交流50Hz 或60Hz，额定绝缘电压为690-1000V，在AC-3 使用类别下额定工作电压为380V 时的额定工作电流为9A-400A。 AF400-30-11 200kW线圈电压：48-130/110-250/250-500。 主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。符合IEC947，VDE0660， GB14048-0577********-136********等标准。 主要结构及工作原理 接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A 9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。导电部件不外露，安全性能好。 正常工作条件和安装条件 1、安装地点的海拔不超过2000M。
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过= 35度，周围空气温度下限值为-5度。 3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。 4、安装地点的污染等级为3级。 5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%。 A9-30-10(01) 4kW 线圈电压：24/110/220/380 A12-30-10(01)5.5kW 线圈电压：24/110/220/380 A16-30-10(01)7.5kW 线圈电压：24/110/220/380 A26-30-10(01)11kW 线圈电压：24/110/220/380 A30-30-10(01)15kW 线圈电压：24/110/220/380 A40-30-10(01)18.5kW线圈电压：24/110/220/380 ******************************** ABB交流接触器 采用国际先进技术开发结构完美、全模块化 ********************************* A50-30-11 22kW 线圈电压：24/110/220/380 A63-30-11 30kW 线圈电压：24/110/220/380 A75-30-11 37kW 线圈电压：24/110/220/380 A95-30-11 45kW 线圈电压：24/110/220/380
施耐德塑壳断路器型号
施耐德塑壳断路器型号 ▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。 ▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。 ▲电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器 ▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。 ▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。 ▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。 ▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。 ▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。 ▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。 ▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用 ▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。请关注科旭机电https://www.360docs.net/doc/6c13528362.html,
ABB低压断路器的选择
ABB低压断路器的选择 1进线及分段开关的选择 1.1保护的配置 用于变压器低压侧的进线开关，由于高压侧已经有较完善的保护，通常只需配置过载保护和短路短延时保护；因为与下级配合问题，不能设速断保护； 选用PR122/P 有L、S、I三段保护的电子脱扣器完全满足要求。 分段开关的过载保护已没有意义，可设定与进线相同，便于与进线开关互换；短延时保护动作值与进线同，但时间定值要改短，以便与进线开关配合； 1.2应用举例：1000kV A，4.5% ,6/0.4kV, 96.2/1443A, 低压母线最大短路电流26.81kA，最小24.5kA 选用E2N断路器配PR122/P电子脱扣器(也可选PR121/P，但没有显示窗，整定用拨盘且级差大) I u＝2000A，I n＝2000A 评论：本例也可以选用EIB，50kA，I u＝1600A，I n＝1600A，但没有发展余地，当变压器改为1250kV A，E2N(2000A)仍然可用，只需改变I1、I2设定值。 1.2.1进线开关 (1)过载保护的设定－L功能： I1=(1.05*1.05*I tn)/I n=(1.1025*1443)/2000=1590.9=0.795I n 取I1＝0.80I n=1600A (步长为0.01) 设t1=12s （3倍I1时）－整定范围3－144s,步长3s 验算是否满足： a与短延时保护相配合，即当低压母线最大三相短路时，动作时间不小于0.4s b躲过大型电动机起动时间和电机群自起动时间。 k＝(3I1)2*12=108I12当二次侧最大短路时，I k＝26810A/1600＝16.75I1 t＝108I12/(16.75I1)2=0.385s<0.4s 不满足 取t1＝15s，k=(3I1)2*15=135I12 , 当低压母线最大三相短路时保护动作时间t t＝135I12/(16.75I1)2=0.48s>0.4s 满足要求 低压电动机起动时间一般在5－10s，且此时过载倍数远不会超过变压器额定电流的3.3倍（3I1/1443=3*0.8*2000/1443=3.3）满足要求 当变压器过载1.2倍时，保护动作时间t=135I12/(1.2*1443/1600)2I12=115s (2)短路短延时保护设定－S功能： I2=(1.2*2.5* I tn)/I n=(1.2*2.5*1443)/2000=2.16I n 取I2＝2.2I n=4400A（步长为0.1） I2的整定要躲过大型电动机起动电流或电机群自起动电流（过负荷系数2.5就是考虑上述因素）； t2=0.4s t=k，定时限 校验灵敏度： 二次侧最小短路时，I k＝24.5 kA， 所以，K L＝0.866*24500/2.2*2000=4.8>1.3 满足要求 (3)短路瞬动－I功能：关断 如果设定，则要大于二次侧最大三相短路电流，即：使该保护不起作用 I3=(1.5*I k)/I n=(26810*1.5)/2000=20.1 取I3＝15I n,(设定范围最大为15倍)，所以 必须关断，否则将失去选择性。 式中，I k为低压母线最大三相短路电流（假定一次侧短路容量为300MV A）
低压断路器和选型
低压断路器 一、低压断路器的分类 低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。低压断路器在电路中除起通断控制作用外，还具有保护功能，如过负荷、短路、欠压和漏电保护等。低压断路器可以手动直接操作和电动操作，有的还可以实现远方遥控操作。 低压断路器的分类：低压断路器的分类方式很多 按结构形式可分为： 框架式断路器(ACB)又称开启式、万能式断路器。比如ABB的F、Emax系列、施耐德的M、MT系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等。框架式断路器所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便。有手操动、储能式、非储能式以及电动式等操动形式。按安装方式可分为固定式和抽屉式两种，固定式外壳采用金属材料，外形尺寸较大，防护等级较低；抽屉式采用工程塑料外壳，结构较为紧凑，防护等级高，检修方便，多用在电源端总开关。过电流脱扣器有热磁式、电磁式（单磁）、电子式和智能化脱扣器等几种。断路器具有长延时、短延时、瞬时三段保护及接地保护，每种保护整定值均根据其壳架等级在一定范围内可选择或调整。随着微电子技术的发展，现在部分智能型断路器具有区域选择联锁功能，充分保证了动作的灵敏性和选择性。ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流，有的断路器的额定电流高达5000 A,额定短时耐受(允许)电流Icw 高达100kA (1S)。这使得ACB的有很好的选择性和稳定性。ACB的功能完善但价格贵，多用于作为低压配电系统的主开关，以及重要的、负载较大的主干线的保护。 塑壳式断路器(MCCB)又称装置式断路器，比如ABB的lsomaxS、Tmax系列、施耐德的
ABB(VSC-12固定式真空接触器二次原理图)
ABB真空接触器（VSC-12固定式接触器SCO单命令） 1，控制回路电压等级是多少。 分三档：24V~`至60V、110V~`至130V、220V~`至250V。交直 流通用（控制回路的电压等级根据公司选型而定）。 2，-AR是什么电源。电压等级是多少。 是储能电源，给-CC充电用。电压等级根据选型而定。 3，DR是什么节点，驱动源是什么。 是充电完成，电气控制回路正常。满足这两个条件后DR导通。4, DI 3控制回路电压等级是多少。 分三档：24V~`至60V、110V~`至130V、220V~`至250V。交直 流通用（控制回路的电压等级根据公司选型而定）。 5,-KA节点在控制回路的作用是什么，驱动源是什么。 是控制回路的自保持回路。真空接触器不配备。（如果电压等级选型为220V~`至250V，通过真空接触器自带辅组节点实现控制回路的自保持，该节点改为KM节点）。 6，自保持回路用真空接触器自带的常开节点可行性。 用真空接触器本体自带也可以。 7，-MO的作用，驱动源是什么。 分闸线圈，DI3是他的控制源。 8，-MC的作用，驱动源是什么。 合闸线圈，DI3是他的控制源。 9，-CC的作用，驱动源是什么。
储能电容。接触器合闸，分闸时都用该电容。 10，-TR2整流桥的作用是什么，驱动电源等级是多少。是否配备，若不配备，如果处理。 交流转换为直流。电压等级根据选型而定。不配备。（如果电压等级选型为220V~`至250V，通过真空接触器自带辅组节点实现控制回路的自保持，该元器件可以不用配备）。 11，-KA继电器的作用，驱动电源等级是多少。是否配备，若不配备，如何处理。 自保持继电器。真空接触器不配备。驱动电源根据产品选型而定。（如果电压等级选型为220V~`至250V，可以通过真空接触器自带辅组节点实现控制回路的自保持）。 ABB真空接触器（VSC-12固定式接触器DCO双命令） 1，控制回路电压等级是多少。 分三档：24V~`至60V、110V~`至130V、220V~`至250V。交直 流通用（控制回路的电压等级根据公司选型而定）。 2，-AR是什么电源。电压等级是多少。 是储能电源，给-CC充电用。电压等级根据选型而定。 3，DR是什么节点，驱动源是什么。 是充电完成，电气控制回路正常。满足这两个条件后DR导通。
abb接触器选型
选择接触器时应从其工作条件出发，主要考虑下列因素： 1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。 2、接触器的使用类别应与负载性质相一致。 3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意大是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。 4、主触头的额定工作电流应大于或等于负载电路的电压。 5、吸引线圈的额定电压应与控制回路电压相一致，接触器在线圈额定电压85％及以上时应能可*地吸合 1)选择接触器的类型： 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压： 应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流： 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量： 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V 或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。 选择接触器应该注意以下几点： 额定工作电压 额定电流 主触点数量和辅助触点数量 最大断开电流 对于接触器我们要考虑到其灭弧性能的好坏，这直接影响到接触器寿命和对周围电器的安全。 AC-1 无感或微感负载、电阻炉、电加热设备等 AC-2 绕线型异步电动机的起动、分断 AC-3 笼型异步电动机的起动、运转中分断 AC-4 笼型异步电动机的起动、反接制动或反向运转、点动 交流接触器工作原理 当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作 直流接触器工作原理 当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：
ABB塑壳断路器选型
供应A BB塑壳断路器(S型).1(全国总代理） S2/3+RC212垂直安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA 脱扣单元 : 热磁脱扣 TM 电磁脱扣值班 (Im) : 10Ith 接线形式: FF (前接线) , FFC (电缆前接线) 型号 S2N160 R12.5 TM 10Ith FFC 4P+RC212/2V S2N160 R16 TM 10Ith FFC 4P+RC212/2V S2N160 R20 TM 10Ith FFC 4P+RC212/2V S2N160 R25 TM 10Ith FFC 4P+RC212/2V S2N160 R32 TM 10Ith FFC 4P+RC212/2V S2N160 R40 TM 10Ith FFC 4P+RC212/2V S2N160 R50 TM 10Ith FFC 4P+RC212/2V S2N160 R63 TM 10Ith FFC 4P+RC212/2V S2N160 R80 TM 10Ith FFC 4P+RC212/2V S2N160 R100 TM 10Ith FFC 4P+RC212/2V S2N160 R125 TM 10Ith FFC 4P+RC212/2V S2N160 R160 TM 10Ith FFC 4P+RC212/2V S3N160 R32 TM 10Ith FF 4P+RC212/3V S3N160 R40 TM 10Ith FF 4P+RC212/3V S3N160 R50 TM 10Ith FF 4P+RC212/3V S3N160 R63 TM 10Ith FF 4P+RC212/3V S3N160 R80 TM 10Ith FF 4P+RC212/3V S3N160 R100 TM 10Ith FF 4P+RC212/3V S3N160 R125 TM 10Ith FF 4P+RC212/3V S3N160 R160 TM 10Ith FF 4P+RC212/3V S3N250 R200 TM 10Ith FF 4P+RC212/3V S3N250 R250 TM 10Ith FF 4P+RC212/3V S2/3+RC212水平安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA 脱扣单元 : 热磁脱扣 TM 电磁脱扣值班 (Im) : 10Ith 接线形式: FF (前接线) , FFC (电缆前接线) 型号 S2N160 R12.5 TM 10Ith FFC 4P+RC212/2H S2N160 R16 TM 10Ith FFC 4P+RC212/2H S2N160 R20 TM 10Ith FFC 4P+RC212/2H S2N160 R25 TM 10Ith FFC 4P+RC212/2H S2N160 R32 TM 10Ith FFC 4P+RC212/2H S2N160 R40 TM 10Ith FFC 4P+RC212/2H S2N160 R50 TM 10Ith FFC 4P+RC212/2H S2N160 R63 TM 10Ith FFC 4P+RC212/2H
ABB交流接触器AX09-30-10
售。
有紧凑的外形尺寸和特殊连接方法。AS系列接触器性价比高，可以助您优化设备设计。对于接线端子类型，您可以选择螺钉、弹簧或环形接线片。总之，无论您需要哪种类型的接触器，ABB都能满足您的需求。 AX系列三极交流接触器136保3420顺7967 AX系列接触器结构紧凑、体积小、寿命长、工作稳定可靠、安装维护简单，接 触器和过载继电器适用于建筑业和工业领域，如：电动机控制、保暖和通风、空调、水泵、明明和校正功率因数等。 1. 精确简便：全新设计的AX系列接触器，使现场的安装和使用更加简便。 2. 产品保护：AX接触器可以与起动器、过载继电器等元件直接连接并相互配合， 简化了产品选型工作。 3. 易维护：185A以上的接触器，无需拆主进、出线，即可更换线圈和检查主触 点，维护更安全，更省时。 4. 紧凑的尺寸：优化的接触器设计，缩小了产品安装尺寸，节省客户控制柜的 使用空间。 5. 高效：理解您的需求，使我们能够设计出完全满足要求的接触器产品。 6. 美观的外形：对接触器的现代工业化设计，从而组成一体化的起动方案，实现与ABB其他产品的紧密结合。 7. 高效节能：本着对保护环境的高度重视，全新设计的AX系列接触器完全满 足国家的能效标准。 8. 可靠的技术：ABB超过百年的电气经验和接触器的发展历程，积累了宝贵的 经验，确保我们能够提供具有高品质的产品。 9. 可靠的产品配合：为了确保高的可靠性和安全性，ABB接触器通过与电动机起动器、过载继电器等各种保护装置的配合，从而实现负载的1类、2类保护。
10. 材质：为了减少环境的影响，我们选择符合ROHS指令和国内有关规定的 产品材质。 11. 产品认证：符合IEC60947-4-1、GB14048.4。具有CCC、CE、CCS认证。 AX09-30-10 24/110/220-230/380-400(V ) AX09-30-01 24/110/220-230/380-400(V ) AX12-30-10 24/110/220-230/380-400(V ) AX12-30-01 24/110/220-230/380-400(V ) AX18-30-10 24/110/220-230/380-400(V ) AX18-30-01 24/110/220-230/380-400(V ) AX25-30-10 24/110/220-230/380-400(V ) AX25-30-01 24/110/220-230/380-400(V ) AX32-30-10 24/110/220-230/380-400(V ) AX32-30-01 24/110/220-230/380-400(V )
