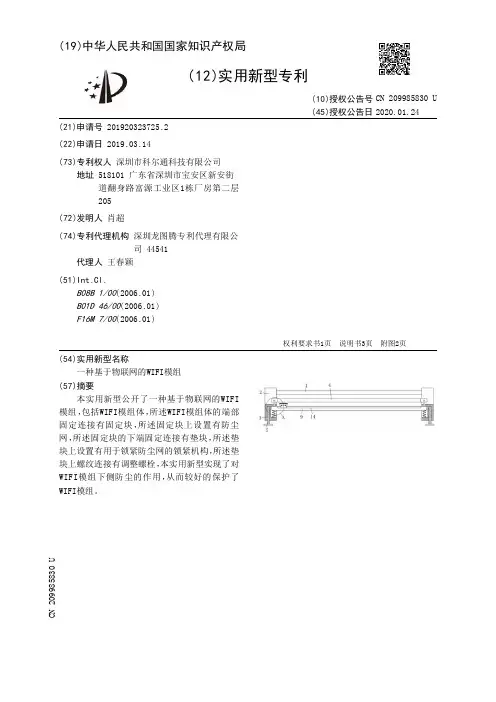

【CN209985830U】一种基于物联网的WIFI模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323725.2(22)申请日 2019.03.14(73)专利权人 深圳市科尔通科技有限公司地址 518101 广东省深圳市宝安区新安街道翻身路富源工业区1栋厂房第二层205(72)发明人 肖超 (74)专利代理机构 深圳龙图腾专利代理有限公司 44541代理人 王春颖(51)Int.Cl.B08B 1/00(2006.01)B01D 46/00(2006.01)F16M 7/00(2006.01)(54)实用新型名称一种基于物联网的WIFI模组(57)摘要本实用新型公开了一种基于物联网的WIFI模组，包括WIFI模组体，所述WIFI模组体的端部固定连接有固定块，所述固定块上设置有防尘网，所述固定块的下端固定连接有垫块，所述垫块上设置有用于锁紧防尘网的锁紧机构，所述垫块上螺纹连接有调整螺栓，本实用新型实现了对WIFI模组下侧防尘的作用，从而较好的保护了WIFI模组。
权利要求书1页 说明书3页 附图2页CN 209985830 U 2020.01.24C N 209985830U权 利 要 求 书1/1页CN 209985830 U1.一种基于物联网的WIFI模组，包括WIFI模组体(1)，其特征在于：所述WIFI模组体(1)的端部固定连接有固定块(2)，所述固定块(2)上设置有防尘网(4)，所述固定块(2)的下端固定连接有垫块(3)，所述垫块(3)上设置有用于锁紧防尘网(4)的锁紧机构，所述垫块(3)上螺纹连接有调整螺栓(5)。
2.根据权利要求1所述的一种基于物联网的WIFI模组，其特征在于：所述固定块(2)设置有两块，且分别固定连接在WIFI模组体(1)的两端。
3.根据权利要求1所述的一种基于物联网的WIFI模组，其特征在于：所述防尘网(4)的端部固定连接有连接块(7)，所述连接块(7)插设在固定块(2)上。
WIFI网络模块配置方法[发明专利]
![WIFI网络模块配置方法[发明专利]](https://img.taocdn.com/s3/m/1267ccd943323968001c927c.png)
专利名称：WIFI网络模块配置方法专利类型：发明专利
发明人：李顺,熊庚超,陈松峰
申请号：CN201210152554.4
申请日：20120516
公开号：CN103428799A
公开日：
20131204
专利内容由知识产权出版社提供
摘要：本发明公开了一种WIFI网络模块配置方法，涉及无线网络技术领域，包括以下步骤：S1：WIFI网络模块进入配置状态，搜索可连接的路由器，并进入路由器模式；S2：所述WIFI网络模块将搜索到的路由器列表传输至配置终端，配置终端将用户通过终端界面选择的路由器和输入的密码传输至WIFI网络模块；S3：所述WIFI网络模块接收到所述选择的路由器和密码后，切换到终端模式，并根据所述选择的路由器和密码连接到该路由器。
本发明实现了将没有交互界面的家电接入网络的有益效果。
申请人：海尔集团公司,青岛海尔科技有限公司
地址：266103 山东省青岛市崂山区高科园海尔路1号海尔工业园
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：王莹
更多信息请下载全文后查看。
基于物联网的设备配网方法及其设备[发明专利]
![基于物联网的设备配网方法及其设备[发明专利]](https://img.taocdn.com/s3/m/cfc1f5a3cf84b9d529ea7ac4.png)
专利名称：基于物联网的设备配网方法及其设备专利类型：发明专利
发明人：叶雄斌
申请号：CN201910532472.4
申请日：20190619
公开号：CN112118586A
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本发明提出一种基于物联网的设备配网方法及其设备，其中，方法包括：获取当前集控网络中目标受控设备的通讯地址；根据通讯地址向目标受控设备发送热点搜索指令，并接收目标受控设备根据热点搜索指令反馈的热点搜索结果；根据热点搜索结果确定目标受控设备的目标连接热点，并获取目标连接热点的目标连接信息；向目标受控设备发送目标连接信息，以使得目标受控设备根据目标连接信息与对应的目标连接热点进行配网。
由此，提高了设备的配网效率，解决了现有技术中设备依赖于手机的应用进行配网导致配网效率较低的技术问题。
申请人：广东美的制冷设备有限公司,美的集团股份有限公司
地址：528311 广东省佛山市顺德区北滘镇林港路
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：张润
更多信息请下载全文后查看。
一种基于wifi网络的物联网控制器[实用新型专利]
![一种基于wifi网络的物联网控制器[实用新型专利]](https://img.taocdn.com/s3/m/7005713691c69ec3d5bbfd0a79563c1ec5dad7bd.png)
(19)国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202220476746.X(22)申请日 2022.03.04(73)专利权人 武汉先龙科技有限公司地址 430000 湖北省武汉市东湖新技术开发区武大园一路7号国家地球空间信息产业基地五期武大慧园1栋4层08室(72)发明人 张国强 (74)专利代理机构 北京壹川鸣知识产权代理事务所(特殊普通合伙) 11765专利代理师 田月广(51)Int.Cl.H04L 67/125(2022.01)G16Y 40/30(2020.01)(54)实用新型名称一种基于wifi网络的物联网控制器(57)摘要本实用新型涉及物联网控制器的技术领域，特别是涉及一种基于wifi网络的物联网控制器，其提高了物联网控制器快速部署和管理的便利性，提高使用的安全性；包括控制器主板、网络通信指示灯、本地通信指示灯、配置按键、电源指示灯、软件配置接口、用户连接端子、设备盒、处理器、信息组件和防护装置，网络通信指示灯、本地通信指示灯、配置按键、电源指示灯、软件配置接口、用户连接端子和处理器均安装在控制器主板外侧壁上并与控制器主板电连接，并且控制器主板安装在设备盒内部，信息组件设置在设备盒外侧壁上，信息组件用于对设备信息显示，防护装置安装在控制器主板上并与控制器主板电连接，防护装置用于对控制电路进行保护。
权利要求书1页 说明书3页 附图3页CN 216751822 U 2022.06.14C N 216751822U1.一种基于wifi网络的物联网控制器，其特征在于，包括控制器主板(1)、网络通信指示灯(5)、本地通信指示灯(6)、配置按键(7)、电源指示灯(8)、软件配置接口(9)、用户连接端子(10)、设备盒(12)、处理器(13)、信息组件和防护装置，网络通信指示灯(5)、本地通信指示灯(6)、配置按键(7)、电源指示灯(8)、软件配置接口(9)、用户连接端子(10)和处理器(13)均安装在控制器主板(1)外侧壁上并与控制器主板(1)电连接，并且控制器主板(1)安装在设备盒(12)内部，信息组件设置在设备盒(12)外侧壁上，信息组件用于对设备信息显示，防护装置安装在控制器主板(1)上并与控制器主板(1)电连接，防护装置用于对控制电路进行保护。
【CN109819498A】一种智能设备、智能设备自动配网方法及系统【专利】
本发明提供了一种智能设备、智能设备自动 配网方法及系统 ，所述方法包括 ：循环切换智能 设备中无线WiFi模块的多个信道，扫描获取预设 范围内的 至 少一个无 线访问 接入点AP以 及各 AP 的 信标数据 ；对所述 信标数据进行分析 ，若判断 任一AP的信标数据中包括指定标识，则基于预先 设定的第一连接参数与映射所述AP的路由器建 立第一连接 ；获取所述路由 器的 第二连接参数 ， 断开所述第一连接并基于所述第二连接参数与 所述路由器建立第二连接。基于本发明提供的方 法，可以在不通过终端设备的交互界面的情况下 将智能设备成功配网 ，不仅可以提升配网成功率 还可以 减少配网时间 ，进而提升用户体验。
判断所述智能设备与所述路由器的第一连接是否建立成功； 所述获取所述路由器的第二连接参数，断开所述第一连接并基于所述第二连接参数与 所述路由器建立第二连接，包括： 若 判断 所述 智能 设备 与所述路由 器的 第一连接建立成 功 ，则创建 与所述路由 器的 UDP 通讯； 基于所述UDP通讯获取所述路由器的第二连接参数； 断开所述第一连接并基于所述第二连接参数与所述路由器建立第二连接。 3 .根据权利要求2所述的方法，其中，所述基于所述UDP通讯获取所述路由器的第二连 接参数，包括： 通过Find数据包获取所述路由器的IP地址，与所述路由器建立UDP协议点对点通讯； 基于所述UDP协议点对点通讯获取所述路由器的第二连接参数。 4 .根据权利要求2所述的方法，其中，所述判断所述智能设备与所述路由器的第一连接 是否建立成功之后，还包括： 若判断所述智能设备与所述路由器的第一连接建立不成功，则自动基于所述第一连接 参数重新与所述路由器建立第一连接。 5 .根据权利要求1-4任一项所述的方法，其中，所述循环切换智能设备中无线WiFi模块 的 多个 信道 ，扫描获取预设范围内的 至 少一个无线访问 接入点AP以 及各 AP的 信标数 据之 前，还包括： 通过路由 器映 射 第一 AP 和第二 A P ，并 基于所述 第一 AP发 射 携带 有 指定标 识的 信标数 据；其中，所述第一AP的第一连接参数为预先设定的固定参数。 6 .根据权利要求5所述的方法，其中，所述基于预先设定的第一连接参数与映射所述AP 的路由器建立第一连接，包括： 基于预先设定的第一连接参数连接所述路由器映射的第一AP，与所述路由器建立第一 连接。 7 .根据权利要求5所述的方法，其中，所述获取所述路由器的第二连接参数，断开所述 第一连接并基于所述第二连接参数与所述SSID建立第二连接，包括： 获取所述路由器的第二连接参数，断开所述第一连接并基于所述第二连接参数连接所 述路由器映射的第二AP，与所述路由器建立第二连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910121568.1
(22)申请日 2019.02.19
(71)申请人 深圳市和盈互联科技有限公司
地址 518102 广东省深圳市宝安区西乡街
道共和工业路西发B区旭生研发大厦
16层14-16号
(72)发明人 卢超 龙桂华 张少豪
(74)专利代理机构 北京康盛知识产权代理有限
公司 11331
代理人 陶俊洁
(51)Int.Cl.
H04W 4/70(2018.01)
H04W 24/02(2009.01)
H04W 48/16(2009.01)
H04L 12/28(2006.01)
H04L 29/08(2006.01)
(54)发明名称
一种基于物联网Wi-Fi模块的配网方法
(57)摘要
本发明公开了一种基于物联网Wi -Fi模块的
配网方法，包括有线网模块和无线Wi -Fi模块，其
特征是在于：物联网Wi -Fi模块与有线网模块通
过通信线连接，所述有线网模块与路由器有线连
接；物联网Wi -Fi模块检测有线网模块是否与路
由器有线连接，当与路由器有线连接，启动有线
网模块功能；当与路由器断开，则启动无线Wi -Fi
模块。
本发明优先采用物联网Wi -Fi模块通过有
线网模块与路由器有线连接的配网方式，保证物
联网Wi -Fi模块与路由器之间连接的稳定性和配
网速度快。
权利要求书1页 说明书4页 附图2页CN 109982298 A 2019.07.05
C N 109982298
A
权 利 要 求 书1/1页CN 109982298 A
1.一种基于物联网Wi-Fi模块的配网方法，包括有线网模块和无线Wi-Fi模块，其特征是在于：物联网Wi-Fi模块与有线网模块通过通信线连接，所述有线网模块与路由器有线连接；
物联网Wi-Fi模块检测有线网模块是否与路由器有线连接，当与路由器有线连接，启动有线网模块功能；当与路由器断开，则启动无线Wi-Fi模块。
2.如权利要求1所述的一种基于物联网Wi-Fi模块的配网方法，其特征是，所述启动有线网模块功能包括如下步骤：
移动终端与有线网模块建立链接；
所述移动终端获取并保存路由器的信息，对获取的路由器信息进行数据组合，并将组合信息发送给有线网模块；
所述有线网模块接收移动终端发出的组合信息。
3.如权利要求2所述的一种基于物联网Wi-Fi模块的配网方法，其特征是，所述移动终端与有线网模块建立链接按如下步骤进行：
A1.有线网模块启动热点功能，建立socket server；
A2.移动终端连接有线网模块的热点，向有线网模块的端口发起链接请求；
A3.有线网模块端接收并接受移动终端的链接请求。
4.如权利要求2所述的一种基于物联网Wi-Fi模块的配网方法，其特征是，所述移动终端对获取的路由器信息进行第一次数据组合，格式及顺序为：BSSID的长度、BSSID数据、密码的长度、密码数据。
将此数据组合在一起形成数据Rdata，长度为Rlen。
5.如权利要求4所述的一种基于物联网Wi-Fi模块的配网方法，其特征是，打包数据时，生成1到7的随机整数做为加密值，对Rdata数据循环左移加密值位形成数据RdataA，长度是Rlen。
6.如权利要求5所述的一种基于物联网Wi-Fi模块的配网方法，其特征是：进行第二次数据组合，格式和顺序如下：数据串总长度Alen、WiFi模块ID的数据长度、需要配置的通信模块的ID、加密值、RdataA、数据校验值；将此数据组合在一起形成数据串Adata，其总长度是Alen；对Adata数据中去掉最后1个字节的数据进行校验，得出的值计入数据校验值。
7.如权利要求1所述的一种基于物联网Wi-Fi模块的配网方法，其特征是，组合数据发送方式为：离散模式基于UDP协议进行数据传输，基于组播地址和组播长度传递数据。
2。
