结构专业施工图审查中常见的若干问题修改
施工图审查部分常见问题和解决方法

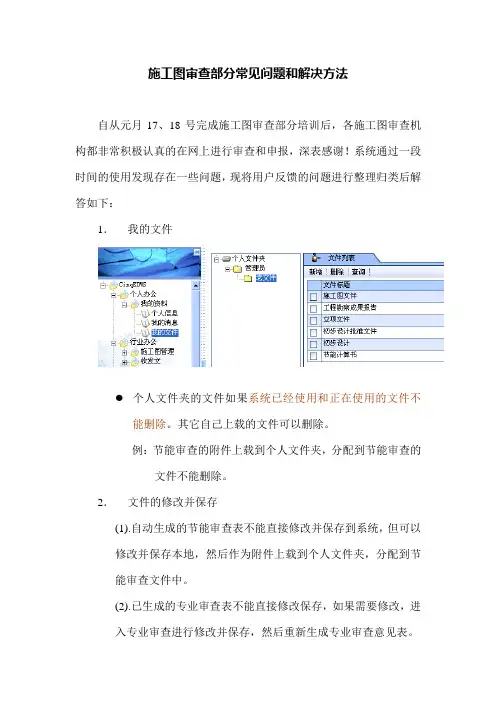

施工图审查部分常见问题和解决方法自从元月17、18号完成施工图审查部分培训后，各施工图审查机构都非常积极认真的在网上进行审查和申报，深表感谢！系统通过一段时间的使用发现存在一些问题，现将用户反馈的问题进行整理归类后解答如下：1．我的文件个人文件夹的文件如果系统已经使用和正在使用的文件不能删除。
其它自己上载的文件可以删除。
例：节能审查的附件上载到个人文件夹，分配到节能审查的文件不能删除。
2．文件的修改并保存(1).自动生成的节能审查表不能直接修改并保存到系统，但可以修改并保存本地，然后作为附件上载到个人文件夹，分配到节能审查文件中。
(2).已生成的专业审查表不能直接修改保存，如果需要修改，进入专业审查进行修改并保存，然后重新生成专业审查意见表。
操作：●将原来生成的专业审查意见表删除，●由于系统自动生成专业审查次数，重新生成专业审查意见表时审查次数自动加1，对专业审查进行修改后重新生成专业审查意见表时，应及时修改专业审查的次数。
修改3．将文件分配到节能审查文件分配是指在节能设计过程中的节能设计文件和计算书文件，上载到系统。
使其成为节能审查的一部分。
弹出文件分配窗口：选择个人文档或项目文档新增弹出文件信息上载窗口选择点击选择点击选择打开点击个人文件夹刷新界面显示新增文件名选择选择分配的新文件4．专业审查中填写必须修改内容时的注意事项(1).违规编号：标准－版本－章节第几条例：GB50052－1995－9.2.2(2).必须修改的内容分二种情况：违规强条:系统在自动生成审查意见汇总时，自动统计违规强条的次数。
必须修改但不属于违规强条：不作为违规强条的次数，不进行统计。
违规类型选择－可选项。
选择5．施工图审查系统中必须填写的内容用*表示，不带*的可以不填。
例：装饰工程：玻璃幕墙或是修路在路面上铺一层沥青等，可以不填勘察单位。
市政工程：建筑面积；子项等可以不填。
6．专业审查中填写建议和必须修改内容时不能使用上标和下标例：（上标）米2－平方米(下标) X1－X1工程代号的填写：工程代号＝审查报告编号7．综合结论中的审查次数问题审查结论不是“一次性合格”的，审查次数不能为“1”。
建筑工程结构施工图设计问题及应对策略
建筑工程结构施工图设计问题及应对策略在建筑工程中，结构施工图是非常关键的一环，它是将工程设计方案转化为现实建造的具体图纸和文本说明。
一份好的结构施工图可以提高工程的质量、节省时间和成本。
然而，在结构施工图设计过程中，难免会遇到一些问题。
本文将介绍一些常见的问题及对应的解决策略。
一、施工图中存在矛盾或不一致的信息这是一个常见的问题，通常由于各个设计阶段之间的信息交流不畅或者设计师之间的沟通不充分而导致。
此时，需要尽快在施工图设计团队之间进行平衡和协调，以确保施工图的正确性和一致性。
可以采用下列策略：1.评估施工图中矛盾信息的重要性和影响2.确定多个设计师之间的不一致信息3.与设计师会面，解释问题的性质和影响，并制定解决方案4.协调的时候，在保证施工图中准确性的基础上，要考虑工程的成本、时间、质量等方面二、施工图质量问题施工图的质量是保证工程质量的重要因素，如果质量不过关，势必会影响工程质量和施工进度。
为此，采取以下策略：1.定期检查施工图的质量，发现问题及时修改和纠正2.施工图的检查应当在多个层面进行，包括符号、标注、数字和比例3.在施工图的设计过程中，可以使用一些常见方式来提高质量，如通过审查过程、复查和盖章的方式，建立明确的标准和规范以确保质量三、施工图中的安全和健康问题在施工图设计阶段可以通过识别和处理安全和健康问题，降低施工时的风险，保证人员的安全和健康。
以下是一些应对策略：2.为解决问题制定解决方案，说明具体步骤及预期结果3.协调好设计团队，在解决问题的同时，确保设计图纸的正确性4.在具体施工人员之间进行必要的培训和交流，提高安全和健康意识施工图中材料和技术的选择和使用对于工程的质量和成本都有很大的影响。
因此，在施工图设计中应该采取下述策略：1.识别并仔细评估施工图中技术和材料的风险2.比较已有的技术和现有材料的孰优孰劣，推荐相应的材料和技术3.选择针对特定需求的合适的材料和技术，考虑到成本、时间、安全和环保等多个方面结论：施工图设计是一个复杂而关键的工作，在设计过程中会遇到多种问题和难题。
建筑工程结构施工图设计中存在问题及改进方法
建筑工程结构施工图设计中存在问题及改进方法建筑工程结构施工图设计是建筑工程中非常重要的一环，它直接影响着建筑工程的质量和安全。
然而，在实际工作中我们也经常会遇到一些问题，为了更好地解决这些问题并提高工作效率，我们需要不断地思考和改进方法。
下面针对建筑工程结构施工图设计中常见的问题，提出一些改进方法。
1. 缺乏对地质条件和环境因素的考虑在设计施工图时，往往只考虑到建筑结构本身的要求，而忽略了建筑所处的环境因素和地质条件。
这可能导致施工过程中出现很多意外情况，从而影响建筑工程的质量和安全。
改进方法：在设计施工图时，应该尽可能考虑到环境和地质因素。
例如，如果建筑工程所处的地面不平整，应该采用加固地基的措施以确保建筑的稳定性；如果建筑工程所处的地区经常遭受地震，应该设计抗震的结构以及采取防震的措施等。
2. 不合理的结构设计在设计施工图时，很多人只注重于结构的美观度和审美感，而忽略了结构的实用性和可靠性。
这可能导致建筑结构不合理，从而影响建筑工程的质量和安全。
改进方法：在设计施工图时，应该注重建筑结构的实用性和可靠性。
例如，在设计施工图时，应该充分考虑到建筑物的承重能力和安全性，避免出现超载或过载的情况；同时，应该在施工前进行结构设计的计算与验证，确保建筑能够在各种情况下保持稳固和平衡。
3. 细节缺失在设计施工图时，往往会忽略一些细节问题，例如构件的连接、气密性、水密性等问题。
这可能导致在施工过程中出现漏水、漏气、结构间存在过大间隙等问题。
改进方法：在设计施工图时，应该注重细节问题，充分考虑建筑结构的完整性和紧密程度。
例如，在设计施工图时，应该注重构件的连接，以确保结构紧密；同时，在构件的设计上要注重气密性和水密性，避免因此导致的问题。
4. 施工细节不到位在施工过程中，经常会出现人为的因素，如施工人员的疏忽、资料的错误等问题。
这可能导致建筑施工中存在缺陷和安全隐患。
改进方法：建筑工程施工是一个复杂、多方参与的过程，需要各个方面的合作才能保证施工质量和安全稳定。
建筑工程结构施工图设计中常见的问题与改善策略

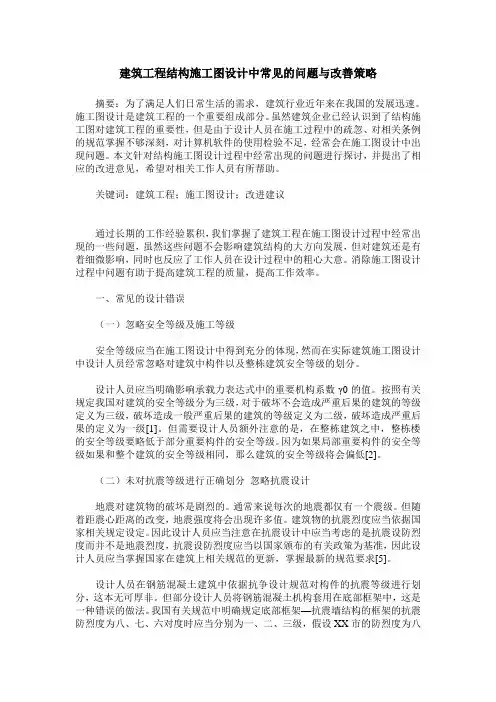

建筑工程结构施工图设计中常见的问题与改善策略摘要：为了满足人们日常生活的需求，建筑行业近年来在我国的发展迅速。
施工图设计是建筑工程的一个重要组成部分。
虽然建筑企业已经认识到了结构施工图对建筑工程的重要性，但是由于设计人员在施工过程中的疏忽、对相关条例的规范掌握不够深刻，对计算机软件的使用检验不足，经常会在施工图设计中出现问题。
本文针对结构施工图设计过程中经常出现的问题进行探讨，并提出了相应的改进意见，希望对相关工作人员有所帮助。
关键词：建筑工程；施工图设计；改进建议通过长期的工作经验累积，我们掌握了建筑工程在施工图设计过程中经常出现的一些问题，虽然这些问题不会影响建筑结构的大方向发展，但对建筑还是有着细微影响，同时也反应了工作人员在设计过程中的粗心大意。
消除施工图设计过程中问题有助于提高建筑工程的质量，提高工作效率。
一、常见的设计错误（一）忽略安全等级及施工等级安全等级应当在施工图设计中得到充分的体现，然而在实际建筑施工图设计中设计人员经常忽略对建筑中构件以及整栋建筑安全等级的划分。
设计人员应当明确影响承载力表达式中的重要机构系数γ0的值。
按照有关规定我国对建筑的安全等级分为三级，对于破坏不会造成严重后果的建筑的等级定义为三级，破坏造成一般严重后果的建筑的等级定义为二级，破坏造成严重后果的定义为一级[1]。
但需要设计人员额外注意的是，在整栋建筑之中，整栋楼的安全等级要略低于部分重要构件的安全等级。
因为如果局部重要构件的安全等级如果和整个建筑的安全等级相同，那么建筑的安全等级将会偏低[2]。
（二）未对抗震等级进行正确划分忽略抗震设计地震对建筑物的破坏是剧烈的。
通常来说每次的地震都仅有一个震级。
但随着距震心距离的改变，地震强度将会出现许多值。
建筑物的抗震烈度应当依据国家相关规定设定。
因此设计人员应当注意在抗震设计中应当考虑的是抗震设防烈度而并不是地震烈度，抗震设防烈度应当以国家颁布的有关政策为基准，因此设计人员应当掌握国家在建筑上相关规范的更新，掌握最新的规范要求[5]。
PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总
PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总简介：本文列举结构专业施工图审查中经常发现的某些问题，并对进行分析讨论，提出结构设计时应注意的某些问题，供结构设计和审查时参考。
关键字：结构设计一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查。
该制度执行一段时间以来，消除了大量结构安全隐患，并促使设计单位提高设计质量。
由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中存在某些质量问题，作者通过对多年以来施工图审查经验的总结，并结合同行的讨论，把这些经常发现的问题整理列举出来，供结构专业设计和审查时参考。
二、不符合国家法律、法规规定的问题1、1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。
常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等。
出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。
2、2、砼外加剂、建筑构配件指定生产厂家也违反《建设工程质量管理条例》的规定。
3、3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以及化工厂等场地使用人工挖孔桩等。
4、4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。
尤其建质[2003]46号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查。
三、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物，未验算其稳定性。
结构专业施工图审核常见问题分析yxw
结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。
不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。
不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。
如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。
3. 两桩承台的最小配筋率取0.15%。
不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。
4. 两桩承台受剪承载力的计算公式问题。
砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。
其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。
对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。
对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。
5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。
二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。
角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。
未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。
２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。
建筑工程结构施工图设计中存在问题及改进建议探析
建筑工程结构施工图设计中存在问题及改进建议探析摘要：随着现代建筑的不断发展，建筑工程的结构越来越复杂。
在建筑工程结构施工的全过程中，其结构施工图设计不仅是整个工程建设项目的起始环节，也是后续施工质量和进度的重要保证。
然而，在现阶段建筑工程结构的实际施工图设计过程中，由于诸多因素的制约，不可避免地会出现一些问题。
如何正确认识建筑工程结构施工图设计过程中存在的问题及其原因，并在此基础上提出相应对策，也成为现阶段建设单位关注的重要问题。
关键词：建筑工程;结构施工图设计;问题;改进建议1设计建筑工程结构施工图过程中的问题1.1 不重视对建筑结构整体的设计说明在建筑工程结构施工图设计过程中，一些设计人员未能从整体角度分析和重视设计说明，不重视整个建筑的安全水平。
特别是在一些局部构件的设计中，一些工作人员会混淆不同构件和整个建筑的安全级别。
从设计的规范分析来看，需要在建筑结构的设计说明中明确标注建筑的安全等级。
但是，目前建筑结构的一般说明中没有标注建筑的安全等级，容易导致后期投入使用的建筑存在隐患。
此外，在建筑结构的系统分析中，某些构件的安全水平高于建筑的整体安全水平。
然而，一些工作人员没有标记这些组件的安全级别，最终无法准确评估建筑物的整体安全级别。
在砌体结构的建筑工程设计中，如果设计师不能高度重视和控制建筑的整体施工质量，将导致设计师无法有效规划砌体结构的抗压强度。
在夯实基坑的具体施工中，一些设计人员没有明确标注夯实要求和标准，容易导致施工结束后地面出现裂缝，影响回填基坑的施工质量。
1.2设计质量低随着中国建筑市场的快速发展，市场竞争十分激烈。
为了实现经济效益最大化，在市场占有较大份额，一些建筑公司会提高施工图设计速度。
在这种情况下，施工图设计的质量将受到影响。
在具体设计建筑工程结构施工图的过程中，一些施工队伍没有充分调查掌握施工现场的地质、水文等条件和因素，直接设计施工图，这将进一步影响建筑工程结构施工图设计质量，对后续施工质量造成一定隐患。
结构-候善民-结构专业施工图审查中常见的若干问题
五、 上部结构设计存在的问题
• 4、施工图审查时核对构件实际配筋是否满 足计算要求是一项繁重的工作。由于审查 周期很短，审查师不可能对所有构件一一 核对，只能抽查。但是设计人员整改时往 往只针对审查师指明的某一构件问题进行 修改，未指明的其余构件的实配钢筋比电 算值少就没有自行认真核对整改。当发现 重要构建强度设计不满足要求，且数量较 多时应要求设计重新校审并报送自查结果。
三、 基础设计方面的问题
• 4、抗拔桩设计时，桩身配筋量仅按强度要求进行 计算，缺少裂缝宽度验算，按裂缝宽度控制计算 结果的配筋量远大于按强度要求计算的配筋量， 在设计中往往缺抗拔桩静载试验及其配筋做法等 要求说明。有抗拔要求的承台按一般桩基受压的 承台进行配筋，承台顶部受拉区未配筋，筏基基 础梁或地下室底板梁的受力方向与一般楼屋面梁 板不同，其梁配筋设计也采用平法表示但未附加 图示说明，存在安全隐患。预制管桩用于抗拔桩 应验算连接焊缝，桩顶锚固。
三、 基础设计方面的问题
• 10、天然地基锥体独立基础设计问题，有的基础 设计锥体斜面坡度大于1:3，该锥体部分砼很难振 捣密实，现场施工往往是砼自然堆上，采用铲子 或抹灰刀拍捣成形，其锥体部分的砼很难达到设 计强度要求。故建议：改为阶形独立基础为好。 既保证独立基础砼施工质量，又使基础在柱轴力 作用下砼局部承压验算容易满足。 • 11、平板式筏板基础应区分柱上板带与跨中板带， 均匀配筋不合理。
二、 不符合国家法律、法规规定的 问题
• 2、施工图指定建筑材料、生产厂家违反《建设工 程质量管理条例》的规定。 • 3、桩型及其施工工艺的选择与实际环境、地质条 件不相适应，未考虑挤土、振动、噪音可能对周 边造成的影响，不符合环保、施工安全的有关要 求，如在市区使用锤击桩、在可能造成污染的环 境区域内使用冲钻孔灌注桩且无泥浆处理系统、 有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以 及化工厂等场地使、有的工程楼屋面板电算配筋时，对边梁 的截面尺寸与跨度大小不加区分约束条件 进行分析，一律按嵌固边支座约束条件计 算，其结果有的边梁处板面支座负筋配的 很多钢筋，而板跨中和内跨支座板面负筋 配筋不够。设计跨度较大的悬挑板时，挑 板所在的边梁和内跨板设计时未考虑挑板 传来的弯矩作用也是常见的问题。带大悬 挑的多跨框架也有相同的问题。
结构专业施工图审查中的常见问题分析
结构专业施工图审查中的常见问题分析摘要：本文结合笔者设计单位的情况及个人的设计经验，列举结构专业在施工图审查中经常发现的某些关于结构计算的问题，并进行了分析和总结，提出结构设计时应注意的一些问题。
关键词：结构；审查；施工图1.关于荷载输入的问题1.1 遗漏梁、柱上荷载在用计算机进行荷载输入时，有时会出现荷载遗漏的情况，比如墙体、雨蓬、水箱、外天沟积水等作用在梁上的线荷载，轻钢装饰构架作用在框架柱上的集中荷载等。
出现漏荷载的原因除了专业配合问题外，也有设计人员疏忽的原因，在节点较密、梁段较短时更容易发生。
在施工图审查发现后，要求设计人员将荷载补充完全后重新计算，并仔细核对计算结果，以保证构件不会因为漏掉的荷载而出现承载力不足。
1.2 卫生间荷载取值不足卫生间的荷载输入值需根据实际情况分别对待，一般住宅、宿舍、宾馆等的套内卫间面积较小，有明确的板下沉及填料要求，这部分的恒、活荷载较容易控制，一般不会出错。
可是，对教学楼、医院等公共建筑的、隔墙局部布置较密的公共厕所，荷载取值就容易出现问题。
按照《荷载规范》，应将这些隔墙荷载折算成等效活荷载按实际输入，而且不应小于1.0kN/m2。
《全国民用建筑工程设计技术措施———结构》中的有关规定有分隔的蹲厕公共卫生间，也可将活荷载取为8.0kN/m 2，在这个值已经考虑了填料、隔墙等的重量。
因为恒、活荷载的组合系数是不同的，个人认为填料还是应该单独分出来按恒荷载输入更合理。
1.3楼梯间活荷载取值偏小楼梯间荷载不分情况统一按2.0kN/m 2，荷载规范有明确的要求对于多层住宅可按2.0kN/m 2考虑，其他应按3.5kN/m 2考虑。
1.4少算二次装修荷载现在的房地产项目，除楼、电梯间等公共部分外，绝大部分的住宅均为初装修，结构设计人员在荷载取值时，应留有业主进行二次装修的荷载，并在设计义件中明确其限值，以保证结构安全。
就楼面荷载取值而言，在房屋交给业主的时候．钢筋混凝土楼板面上，一般应该有2O～30mm的水泥砂浆层，楼板下应有20mm左右的顶棚抹灰层，在此基础上．再加上二次装修的面荷载，这才是最后输入的恒荷载值。
结构专业施工图审查中常见问题
结构专业施工图审查中的常见问题结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。
在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。
施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。
1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。
结构专业施工图审查疑难问题解答
结构专业施工图审查疑难问题解答随着科技的发展和建筑行业的不断壮大，结构专业施工图审查成为了建筑领域中不可或缺的一项重要工作。
但是，即使是资深的专业人员也难免遇到一些疑难问题。
本文将从实践角度出发，结合常见的错误案例，分享一些常见的解决方案以及技巧，希望能够帮助大家更好地理解结构专业施工图审查中的一些疑难问题。
1. 钢筋标号标注不规范在结构专业施工图审查中，经常会遇到钢筋标号标注不规范的问题。
这不仅会给后续的施工带来不必要的麻烦，还有可能导致安全隐患。
解决方案为了避免这种问题，需要关注以下几个方面：•标注的位置和字号要求符合国家标准，易于识别。
•善用表格和图形符号，尽可能展示得更加精确和简明。
•标注要精确，符合设计意图。
例如，钢筋的直径、类型、长度以及安装位置等必须标注正确。
2. 结构细节设计不合理在施工图审查过程中，经常会遇到结构细节设计不合理的问题。
这种情况下，结构的主体设计可能较为完善，但是在细节上出现了一些问题。
解决方案为了避免这种问题，需要关注以下几个方面：•考虑实际情况，例如施工的可行性和安全性等问题。
•优化设计，尽量避免不必要的细节设计，保证设计简洁明了。
•注意材料的选择，避免出现不合适的情况，例如热膨胀系数不一致，导致结构扭曲等问题。
3. 原有结构方案不满足施工实际情况在施工图审查中，可能会出现原有结构方案不满足施工实际情况的情况。
这需要我们对原有方案进行优化和调整，以达到实际情况的要求。
解决方案为了避免这种问题，需要关注以下几个方面：•在设计中考虑材料和施工的可行性，保证方案的实用性。
•在设计和施工过程中，与业主、建设单位和监理单位建立有效的沟通渠道，及时解决遇到的问题。
•在施工时，现场工程师必须根据具体情况进行实时调整，如有必要就要及时修改设计方案。
4. 地下室结构设计不够合理在现在的城市中，越来越多的建筑采用地下室的结构设计，但这也经常会出现地下室结构设计不够合理的问题。
这种情况下，如不及时处理，不仅会给施工带来极大的麻烦，还有可能导致安全事故。
施工图审查中遇到的共性问题及疑难问题（结构部分
施工图审查中遇到的共性问题及疑难问题（结构部分重庆市施工图审查中遇到的共性问题及疑难问题结构部分设计、审查依据：建筑结构荷载规范GB50009-2001（简称“荷载规范“）混凝土结构设计规范GB50010-2002（简称“砼规”）建筑抗震设计规范GB50011-2001（简称“抗规”）砌体结构设计规范GB50003-2001（简称“砌规”）钢结构设计规范GB50017-2003（简称“钢规”）建筑地基基础设计规范GB50007-2002（简称“地规”或“地基规范”）建筑边坡工程技术规范GB50330-2002（简称“边坡规范”）高层建筑混凝土结构技术规程JBJ3-2002（简称“高规”）门式刚架轻型房屋钢结构技术规程CECS 102：2002（简称“门规”）施工图设计文件审查要点（简称“审查要点”）全国民用建筑工程设计技术措施结构2003（简称“措施”）一钢筋混凝土结构一）概念设计问题1）平面设计“抗规”3.4.1条规定“建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案”，这对高层建筑尤为重要，“高规”4.1.2、4.13条对此作出了原则规定，4.3.5、4.3.6条更作出了定量的规定。
目前设计中常出现的“细腰建筑”就是典型的平面不规则建筑，该型建筑用在低层和多层问题不大，但用在高层问题就多了，不能将多层建筑的设计手法用在高层建筑设计上。
“细腰建筑”虽然建筑使用功能较好，但对结构抗震却非常不利，且在“细腰”处设置疏散楼梯间，当发生灾害时，此“细腰”或与“细腰”连接的廊道一旦破坏，后果极为严重。
该型建筑违反“抗规”3.4.1条和高规4.1.2、4.1.3、4.3.6条规定，大多也不满足“高规”4.3.5条规定。
由于楼板（传递水平力的主要构件）不满足4.3.6条规定，它不能把房屋所承受的水平荷载有效传到各抗侧力构件上去，用现有电算程序算出的结果不能真实反映实际情况。
因此重申：高层建筑设计应严格遵守“抗规”、“高规”有关平面布置要求的规定，特别是核心筒（楼电梯筒）周围应布置足够宽度的楼板，筒周边墙体特别是疏散楼梯间墙体不应对外临空。
建筑结构专业施工图审查中的常见问题1
建筑结构专业施工图审查中的常见问题1建筑结构专业施工图审查是建筑工程中一个重要的环节，其主要目的是保证建筑结构施工过程中安全可靠。
在审查过程中，有许多常见的问题需要注意，本文将介绍其中的一些。
问题一：柱子的轴力系数是否符合规定？柱子是建筑结构中承受垂直荷载最强的构件之一，其轴力系数的合理性对建筑的安全起着至关重要的作用。
在施工图审查过程中，需注意柱子轴力系数是否符合国家规定。
问题二：梁的抗弯能力分析是否充分？梁是建筑结构中承受横向荷载最强的构件之一，其抗弯能力的充分分析对建筑的安全也起着重要作用。
在施工图审查过程中，需要检查梁的截面尺寸、钢筋配筋等是否符合国家规定，以保证梁的安全可靠。
问题三：楼板的设计是否合理？楼板是建筑结构中主要承受水平荷载的构件之一，在施工图审查过程中，楼板设计的合理性需要得到特别关注。
需要检查楼板的荷载承载能力、梁柱之间的连接强度等方面是否符合国家规定。
问题四：基础的承载能力分析是否充分？建筑基础是建筑结构中支撑整个建筑的关键要素，其承载能力的充分分析对建筑的稳定性及安全性有着至关重要的作用。
在施工图审查过程中需检查基础的承载能力及稳定性分析，以确保其符合国家规定及建筑安全要求。
问题五：钢结构的焊接工艺是否符合规定？钢结构成为近年来建筑领域中备受重视的新兴材料，其使用需注意对焊接工艺的核对。
在施工图审查过程中，需要检查钢结构的焊接工艺是否符合国家规定及建筑材料的特性，以保证焊接效果的质量及稳定性。
，建筑结构专业施工图审查中需要注意的常见问题主要包括柱子的轴力系数、梁的抗弯能力分析、楼板的设计、基础的承载能力分析以及钢结构焊接工艺等。
审查人员需要针对每个问题进行详细核对，以确保建筑的安全及稳定性。
结构施工图审查的一些问题
结构施工图审查的一些问题违反工程建设标准强制性条文及其它安全性的问题，有以下几个方面：一、延用老版规范引起的问题部分工程跨年度设计，与新版规范配套软件修编工作滞后有关。
一些新版规范修改的内容在施工图中没有反映。
1、混凝土结构设计规范GB50010—2002对一些基本的、属于强制性条文内容的改变较多，如:钢筋种类名称与强度值、纵向受力钢筋的混凝土保护层最小厚度、纵向钢筋的最小配筋率等比老规范有所提高。
不少设计院的设计总说明的修改工作没有跟上，个别设计人员对新版规范学习不够，在计算书、图纸说明、附注中仍引用老版规范规定.2、建筑地基基础设计规范GB50007—2002突出的修改是：按地基承载力确定基础底面积及埋深或按单桩承载力确定桩数时，传至基础或承台底面上的荷载效应应按正常使用极限状态下荷载效应的标准组合。
相应的抗力应采用地基承载力特征值或单桩承载力特征值。
对这更改有些人不适应,仍用老规范设计。
设计人员没有引起重视的还有：a、桩身承载力的设计改为“桩身混凝土强度应满足桩的承载力设计要求”。
计算公式中，原工艺系数、重要性系数改为工作条件系数，控制要严了。
不少工程的桩不能满足新规范.b、“施工完成后工程桩应进行竖向承载力检验”。
这条强制性条文尚未引起大家的重视。
而建筑基桩检测技术规范JGJ106-2003写得更明确，“工程桩应进行单桩承载力和桩身完整性抽样检测”.c、复合地基承载力特征值，有些设计提了个经验数据，不符合强制性条文:“应通过复合地基载荷试验确定，或采用增强体的载荷试验结果和其周边的承载力特征值结合经验确定”。
3、建筑结构荷载规范GB50007-2002的风荷载、雪荷载，经统计分析确定重现期由原30年改为重视期为50年，数值有所提高。
而部分设计说明与计算输入数值没有改过来。
对一些高、柔的高层建筑，风载的倾覆力矩大于地震倾覆力矩时，没有按照规范“对于高层建筑、高耸结构以及对风荷载比较敏感的其它结构，基本风压应适当提高”。
结构专业施工图审查常见问题
结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。
关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。
因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。
1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。
这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。
进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。
1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。
这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。
1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。
这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。
缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。
2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。
这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。
首先，明确的审查流程需要定义审查的各个阶段和步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 最常见的违反强条问题
• 15、有斜交抗侧力构件的结构，当相交角 度大于15度时，未分别计算各抗侧力构件 方向的水平地震作用。 ——最不利地震力方向角，同样要验算。
结构专业施工图审查中常见的若干 问题修改
二、 不符合国家法律、法规规定的 问题
• 1、《建设工程质量管理条例》（国务院令 第279号）规定未根据勘察成果文件进行工 程设计将被处以罚款。常见的问题是基础 设计参数取值与勘察报告不符，包括地基 承载力特征值取值、桩基础和支护结构的 计算参数、地下水位取值等。出现该问题 的原因主要在于设计单位根据个人的经验 确定设计参数，且未与勘察单位协调调整 补充相关资料。
• 5、外省设计单位依据设计院所在地的地方规范、 标准，特别适外地的地基基础规范这是不符合管 理规定的，设计应依据国家规范与建筑物所在地 的地方规范。
结构专业施工图审查中常见的若干 问题修改
二、 不符合国家法律、法规规定的问题
• 采用旧规范、标准问题：《中华人民共和国建筑 法》第五十六条规定“勘察、设计文件应当符合有 关法律、行政法规的规定和建筑工程质量、安全 标准、建筑工程勘察、设计技术规范”，“选用的 建筑材料、建筑构配件和设备”，“其质量要求必 须符合国家规定的标准”。但在一些设计文件所注 明的“设计依据”中，常常会采用一些已经废止的 规范和标准图集，如91年的《建筑钢结构焊接规 程》、96年的《钢筋焊接及验收规程》等等（钢 结构设计文件由这方法问题较多），采用淘汰材 料或产品（如大城市中采用实心粘土砖墙）也视 为违反规定。 结构专业施工图审查中常见的若干
雪荷载）
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
• 6、基础计算结果违反强条 漏算冲切和剪切计算 沉降差超（尤其是框架结构，或裙房柱与
主楼柱之间）
• 7、最小配筋率超 一般是板厚调整后，配筋偏小 异型柱端部配筋按全截面算
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
结构专业施工图设计 —常见问题探讨
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
• 1、计算与图纸不符，计算模型不合理； 檐口处（阁楼层、闷顶层的做法） 屋顶与机房层关系 装饰层与结构构件的关系 构件尺寸与计算不符
• 2、配筋不足 重点是大跨梁，悬挑梁端，荷载较大区域
结构专业施工图审查中常见的若干 问题修改
• 8、框架梁 箍筋间距<hb/4(屡犯不止) 配筋率大于2.0，箍筋直接提高一档 上下铁比率关系（0.3、0.5）
• 9、框架柱 短柱，箍筋全高加密 楼梯间柱、尺寸较大的柱、错层处的柱
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
• 10、局部转换、梁上起柱时 （如屋面小塔楼，局部楼层收进时） 梁未按转换梁来处理，如箍筋加密 横向设置梁，腰筋加大等
• 2、建筑物地存在液化土层时，未对桩基础抗震承 载力进行验算。未根据具体工程情况考虑桩侧负 摩阻力对基桩承载力的影响。
结构专业施工图审查中常见的若干 问题修改
结构专业施工图审查中常见的若干 问题修改
三、 基础设计方面的问题
• 3、桩基础设计中，仅按竖向荷载作用进行 布桩，未验算弯矩作用下承台底部边桩的反 力。尤其是框剪结构的剪力墙及剪力墙结构 核心筒底部弯矩和剪力对基础承载力的影响 较大，不应遗漏。对于水位较高的地下室和 短肢剪力墙、大跨度结构等弯矩较大的承台 底部桩基尚应验算是否存在向上的抗拔力。 工程桩承载力按静载试装取值时未扣除地面 至地下室承台底深度范围内的摩阻力。
结构专业施工图审查中常见的若干 问题修改
二、 不符合国家法律、法规规定的 问题
• 2、施工图指定建筑材料、生产厂家违反《建设工 程质量管理条例》的规定。
• 3、桩型及其施工工艺的选择与实际环境、地质条 件不相适应，未考虑挤土、振动、噪音可能对周 边造成的影响，不符合环保、施工安全的有关要 求，如在市区使用锤击桩、在可能造成污染的环 境区域内使用冲钻孔灌注桩且无泥浆处理系统、 有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以 及化工厂等场地使用人工挖孔桩等。
• 14、质量和刚度分布明显不对称的结构， 应计入双向水平地震作用下的扭转影响 （强制性条文），但规范未对“质量和刚度 分布明显不对称的结构”作出明确的定义， 一般情况下，楼层的最大位移与该楼层两 端位移平均值的比值为1.3 ～1.5时应计入 双向水平地震作用下的扭转影响。
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
• 3、荷载少算、漏算 墙体荷载少算，局部缺失 建筑线脚、造型、 檐口、女儿墙、 飘窗、空调板等 屋面老虎窗、热水器、水箱等
结构专业施工图审查中常见的若干 问题修改
一、 最常见的违反强条问题
• 4、荷载取值错误 卫生间荷载小于2.5 栏杆顶部水平荷载小于1.0
• 5、风荷载、雪荷载取值错误 大于60m的高层，W0未乘1.1倍 风荷载和雪荷载未按规范取值（尤其是
问题修改
