钢结构厂房介绍课件 (一)
钢结构基本知识ppt课件
30
精选PPT课件
31
精选PPT课件
32
6、吊车梁：吊车的轨 道，通常表示为DCL， 构造较为复杂，不介 绍了
精选PPT课件
33
精选PPT课件
34
精选PPT课件
35
次构件部分
1、水平支撑：增加屋盖的整体刚度；减 少弦杆出平面的计算长度，节约钢材； 增加弦杆侧向稳定性。一般表示为SC， 由圆钢制作而成
精选PPT课件
15
精选PPT课件
16
3、抗风柱：简单的个 人理解就是 传递荷 载、连接作用，通常 表示为KFZ，一般也 是用H型钢制作的
精选PPT课件
17
精选PPT课件
18
精选PPT课件
19
4、檩条：作用是将屋面荷载（墙面荷载） 通过檩传递到梁（柱）上；通常的表示 方法为屋面檩条 LT，墙面檩条称为墙梁 QL，一般为C型钢和Z型钢
42
精选PPT课件
43
精选PPT课件
44
3、拉条：减小檩条的侧向变形和扭转， 提高檩条承载力。拉条一般由圆钢加工 成的，表示为直拉条T，斜拉条XT
精选PPT课件
45
精选PPT课件
46
精选PPT课件
47
精选PPT课件
48
精选PPT课件
49
4、系杆：系杆的作用主要是提高结构的 整体刚度，使结构发挥空间作用，保证 结构的几何稳定性和受压构件的侧向稳 定。表示为XG或者ST，一般是有圆管 加工成的
精选PPT课件
5
钢结构厂房的主要构件
• 主构件
1、钢柱； 2、钢梁，也称为屋架梁； 3、抗风柱； 4、屋面檩条、墙面檩条
（也称为墙梁）； 5、钢板天沟； 6、吊车梁

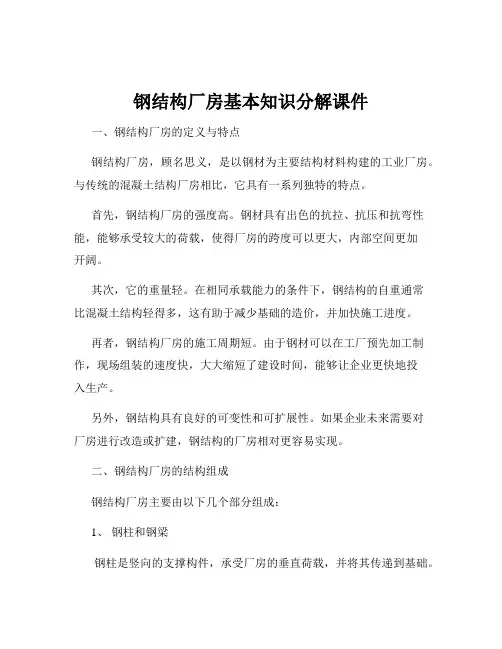

钢结构厂房基本知识分解课件
钢结构厂房基本知识分解课件一、钢结构厂房的定义与特点钢结构厂房，顾名思义，是以钢材为主要结构材料构建的工业厂房。
与传统的混凝土结构厂房相比，它具有一系列独特的特点。
首先，钢结构厂房的强度高。
钢材具有出色的抗拉、抗压和抗弯性能，能够承受较大的荷载，使得厂房的跨度可以更大，内部空间更加开阔。
其次，它的重量轻。
在相同承载能力的条件下，钢结构的自重通常比混凝土结构轻得多，这有助于减少基础的造价，并加快施工进度。
再者，钢结构厂房的施工周期短。
由于钢材可以在工厂预先加工制作，现场组装的速度快，大大缩短了建设时间，能够让企业更快地投入生产。
另外，钢结构具有良好的可变性和可扩展性。
如果企业未来需要对厂房进行改造或扩建，钢结构的厂房相对更容易实现。
二、钢结构厂房的结构组成钢结构厂房主要由以下几个部分组成：1、钢柱和钢梁钢柱是竖向的支撑构件，承受厂房的垂直荷载，并将其传递到基础。
钢梁则是水平的承重构件，承担着屋面板、墙板以及吊车等传来的荷载。
2、屋架屋架用于支撑屋面板，常见的有三角形屋架、梯形屋架等。
3、支撑系统包括柱间支撑、屋盖支撑等，它们的作用是增强厂房的整体稳定性和抗震性能。
4、吊车梁如果厂房内需要安装吊车，就需要设置吊车梁来承受吊车的运行荷载。
5、基础为钢结构提供稳固的支撑，通常采用独立基础或桩基础。
三、钢结构厂房的材料选择1、钢材的种类碳素结构钢：价格相对较低，但强度和韧性一般。
低合金高强度结构钢：具有更高的强度和更好的韧性，适用于大型、重要的钢结构厂房。
2、钢材的规格钢板：有不同的厚度和宽度，根据设计要求选用。
型钢：如工字钢、H 型钢、槽钢等，常用于钢梁、钢柱等构件。
3、钢材的质量要求钢材应具有合格的化学成分和力学性能，并且表面不得有裂纹、分层等缺陷。
四、钢结构厂房的设计要点1、结构选型根据厂房的用途、跨度、高度、荷载等因素，选择合适的结构形式，如门式刚架、框架结构等。
2、荷载计算准确计算恒载（结构自重、屋面板重量等）、活载（人员、设备、吊车荷载等）、风载、雪载等，以确保结构的安全性。
钢结构厂房ppt课件
防腐、防火涂料选用原则
防腐涂料
选用具有良好耐候性、耐化学腐蚀性 和附着力的防腐涂料，以延长钢结构 厂房的使用寿命。
环保性
在满足防腐、防火性能的同时，应优 先选择环保型涂料，减少对环境的影 响。
防火涂料
根据厂房的火灾危险性等级和耐火极 限要求，选用合适的防火涂料，提高 钢结构的耐火时间。
其他辅助材料性能要求
分类
按照用途可分为单层、多层、高 层以及超高层钢结构厂房；按照 结构形式可分为门式钢架、框架 、排架、网架等结构形式。
钢结构厂房优势与局限性
优势
强度高、自重轻、构造严谨、安装方 便、环保无污染、可回收利用、工期 短等。
局限性
耐热不耐火、耐腐蚀性较差，需要定 期维护保养，成本相对较高。
适用范围及发展趋势
谢谢您的聆听
THANKS
连接材料
如螺栓、焊条等，应具有足够的 强度和韧性，保证连接部ຫໍສະໝຸດ 的可靠性。密封材料
如密封胶、防水材料等，应具有良 好的密封性和耐候性，确保厂房的 防水性能。
保温隔热材料
如岩棉、玻璃棉等，应具有较低的 导热系数和良好的隔热效果，提高 厂房的节能性能。
04
钢结构厂房施工工艺流程与技术要点
施工前准备工作安排
架、网架等。
布置方案
结合生产工艺流程、设备 布置、使用功能等因素， 确定合理的结构布置方案
。
支撑系统
设置适当的支撑系统，保 证结构的整体稳定性和空
间刚度。
节点设计与连接方式选择
01
02
03
节点设计
根据结构类型和受力特点 ，进行节点设计，确保节 点传力明确、构造简单、 便于施工。
连接方式选择
根据节点类型和受力要求 ，选择合适的连接方式， 如焊接连接、螺栓连接等 。
《单层厂房钢结构 》课件
解决方案：优化设计，提高结构稳定 性
问题：钢结构施工过程中出现质量问题 解 决方案：加强质量管理，确保施工质量
解决方案：加强质量管理，确保施工 质量
问题：钢结构安装过程中出现偏差 解决方 案：采用精确定位技术，确保安装精度
解决方案：采用精确定位技术，确保 安装精度
应用领域
工业厂房： 如汽车制 造、机械 加工、电 子设备制 造等
仓储物流： 如仓库、 物流中心 等
农业设施： 如温室大 棚、养殖 场等
公共设施： 如体育馆、 展览馆、 机场等
住宅建筑： 如别墅、 公寓等
临时建筑： 如临时办 公室、临 时仓库等
单层厂房钢结构设计
设计原则和流程
设计原则：安全、经济、美观、实用 设计流程：需求分析、方案设计、结构计算、图纸绘制、施工图设计、施工安装 结构设计：考虑荷载、抗震、防火、防腐等因素 施工安装：严格按照图纸和规范进行，确保工程质量和安全
物联网技 术：实现 远程监控 和管理
绿色建筑和可持续发展
绿色建筑：采用环保材料，减少能源消耗，降低环境污染 可持续发展：注重资源循环利用，提高建筑使用寿命，降低维护成本 智能建筑：利用现代科技，提高建筑智能化水平，提高能源利用效率 绿色建筑认证：获得绿色建筑认证，提高建筑市场认可度，增加市场竞争力
单层厂房钢结构
汇报人：
单击输入目录标题 单层厂房钢结构概述 单层厂房钢结构设计 单层厂房钢结构施工 单层厂房钢结构防腐与防火 单层厂房钢结构工程实例
添加章节标题
单层厂房钢结构概述
定义和特点
定义：单层厂房钢结构是指由钢结构组成的单层厂房，主要用于工业 生产、仓储等用途。 特点：结构

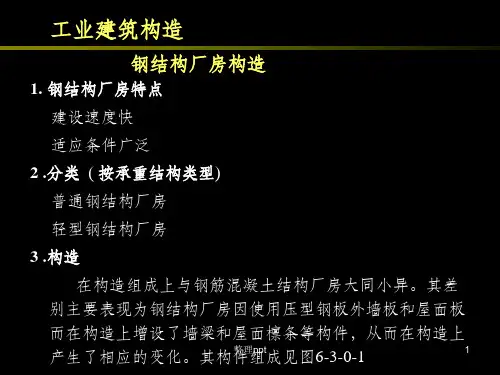

钢结构厂房构造ppt课件
28
3.1压型钢板外墙 3.1.3围护结构（外墙、屋面板）的保温层厚度确定
R1、2、3 d1、2、3 1、2、3
（公式6-3-1-3）
式中：d——为材料层厚度，m； λ——为材料的导热系数，W/（m·K）
围护结构材料类型一旦确定，可根据公式6-3-1-1、公式 6-3-1-2和公式6-3-1-3确定出保温层所需厚度
• 压型钢板外墙构造力求简单，施工方便，与墙梁连接可靠， 转角等细部构造应有足够的搭接长度，以保证防水效果
整理ppt
11
图6-3-1-2 非保温外墙转角构造
图6-3-1-3 保温外墙转角构造
整理ppt
12
图6-3-1-4 窗户包角构造
整理ppt
13
图6-3-1-5 山墙与屋面处泛水构造 图6-3-1-6山墙与屋面处泛水构造
整理ppt
8
墙体材料
整理ppt
9
图6-3-1-1压型钢板板型及部分连接件
整理ppt
10
3.1压型钢板外墙 3.1.2外墙构造
• 钢结构厂房的外墙，一般采用下部为砌体（一般高度不超 过1.2m），上部为压型钢板墙体，或全部采用压型钢板墙 体的构造形式。当抗震烈度为7度、8度时，不宜采用柱间 嵌砌砖墙；9度时，宜采用与柱子柔性连接的压型钢板墙 体
23
3.1压型钢板外墙 3.1.3围护结构（外墙、屋面板）的保温层厚度确定
寒冷和严寒地区冷加工车间冬季室内温度较低，对生 产工人身体健康不利，一般应考虑采暖要求。为 节约能 源，不使围护结构（外墙、屋面、外门窗）流 失的热量 过多，外墙、屋面及门窗应采取保温措施。 对于门窗， 可采用保温性较好的构造形式，如复合型 保温门，单框 双玻、双层窗等，同时，提高门窗缝隙的密封性可有效地 防止冷风渗透，改善室内热环境

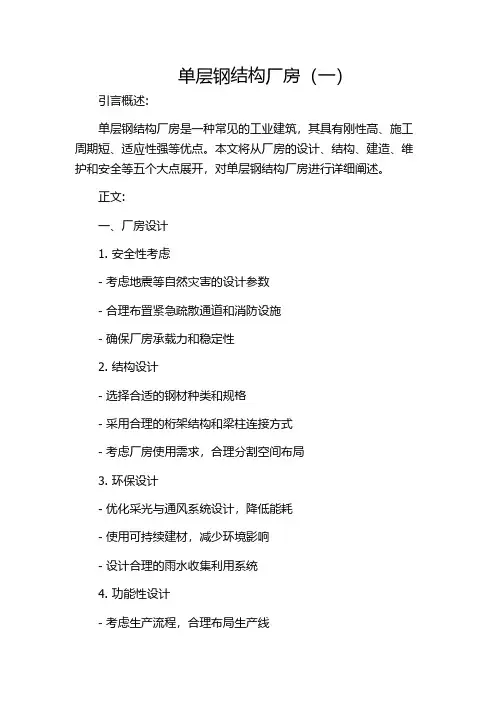

单层钢结构厂房(一)
单层钢结构厂房（一）引言概述:单层钢结构厂房是一种常见的工业建筑，其具有刚性高、施工周期短、适应性强等优点。
本文将从厂房的设计、结构、建造、维护和安全等五个大点展开，对单层钢结构厂房进行详细阐述。
正文:一、厂房设计1. 安全性考虑- 考虑地震等自然灾害的设计参数- 合理布置紧急疏散通道和消防设施- 确保厂房承载力和稳定性2. 结构设计- 选择合适的钢材种类和规格- 采用合理的桁架结构和梁柱连接方式- 考虑厂房使用需求，合理分割空间布局3. 环保设计- 优化采光与通风系统设计，降低能耗- 使用可持续建材，减少环境影响- 设计合理的雨水收集利用系统4. 功能性设计- 考虑生产流程，合理布局生产线- 充分利用空间，确保设备和货物储存有序- 考虑日后扩建和改造的可能性5. 经济性设计- 优化结构设计，减少钢材使用量- 提高施工效率，缩短工期- 考虑设备、运输、维护等成本因素二、厂房结构1. 主体结构- 采用钢梁、钢柱和钢桁架等主要构件- 结构设计中充分考虑荷载分配和强度要求- 使用高强度钢材，增加整体稳定性2. 屋面结构- 使用轻型钢材或夹芯板作为屋面材料- 选择防腐蚀和防水性能优良的屋面系统- 考虑屋面排水和保温需求3. 墙体结构- 选择合适的外墙材料，如金属板、砖块等- 设计合理的墙体厚度和防火要求- 尽量减少墙体结构对室内空间的影响4. 地基结构- 进行地质勘察，确保地基承载能力- 采用适当的地基处理措施，如基础加固等- 考虑排水系统和地基沉降风险5. 其他结构要素- 考虑楼梯、平台、栏杆等附属结构设计- 采用防腐蚀处理，延长结构寿命- 安装适当的安全设备，确保人员安全三、厂房建造1. 施工工序计划- 制定详细的施工计划和进度安排- 考虑施工顺序对紧急疏散通道的影响- 协调各工序之间的施工顺序2. 钢结构制作与安装- 根据设计图纸制作钢结构构件- 进行预制工作，如切割、冲孔等- 根据设计要求进行钢结构的组装和安装3. 屋面及墙体施工- 安装合适的屋面材料，确保防水性能- 进行墙体外饰和防火隔离层的施工- 考虑导热和保温性能，进行墙体保温层施工4. 室内装修与设备安装- 进行室内地面、墙面和天花板的装修- 安装生产设备、办公家具等- 进行室内电气、供暖、通风等安装工作5. 竣工验收- 按照相关规范进行竣工验收- 检查结构、设备和安全设施的完好性- 办理相关手续，如用地证和消防验收等四、厂房维护1. 结构保养- 定期检查钢结构有无腐蚀、变形等问题- 如有损坏或老化，及时修复或更换- 做好表面防腐蚀处理，延长结构使用寿命2. 建筑外观维护- 定期清洗墙体和屋面，避免积尘和腐蚀- 如有损坏或漏水，及时修复- 补充外墙保护层，保持建筑整体外观3. 设备维护保养- 定期检查和保养生产设备- 准时更换设备零部件和润滑油等- 固定设备，避免震动对结构造成影响4. 管道及设施维护- 定期检查管道和设施的正常运行情况- 清理堵塞、修复泄漏等问题- 检查电气系统，确保安全可靠5. 安全防护- 定期检查和维护安全设施，如消防设备- 加强培训和意识教育，提高安全意识- 定时进行安全巡查和隐患排查五、厂房安全1. 防火安全- 安装合格的火灾报警和灭火系统- 设置防火门和防火隔离区- 建立灭火预案，进行定期演练2. 紧急疏散- 明确疏散通道和疏散标志- 定期检查和保持疏散通道畅通- 设立安全出口指示牌和疏散示意图3. 电气安全- 遵守相关电气安全规范- 定期检查和维护电气系统- 加强电气设备的防护和管理4. 防盗防抢- 安装监控系统和报警设备- 加强厂区保安巡逻和警戒- 提高员工安全防范意识5. 人员安全- 培训员工安全意识和操作技能- 提供个人防护装备- 建立安全责任制和安全检查制度总结:单层钢结构厂房的设计、结构、建造、维护和安全是保障工业生产效率和员工安全的重要环节。
大跨度钢结构厂房(一)2024
大跨度钢结构厂房（一）引言概述:大跨度钢结构厂房是一种具有广泛应用前景的建筑形式。
它利用钢材的高强度和抗拉性能，在大跨度范围内能够提供稳定和可靠的空间支撑。
本文将从结构设计、施工特点、材料选择、工程经济和环保方面，对大跨度钢结构厂房进行详细阐述。
正文内容:一、结构设计:1. 安全性需求：钢结构在大跨度厂房中的应用需要满足高强度、抗震、抗风等安全性要求。
2. 相关规范：根据国家规范，大跨度钢结构厂房的设计需要遵循相关的承载力、稳定性和刚度的规范标准。
3. 结构形式选择：根据具体工程需要，可以选择桁架结构、空心壳体结构或框架结构等结构形式。
二、施工特点:1. 快速施工：相比传统建筑形式，大跨度钢结构厂房采用钢构件的制作和安装，施工速度更快。
2. 精准制作：钢结构厂房的构件制作工艺精确，尺寸准确度高，能够提高施工过程的效率和质量。
3. 构件连接：钢结构厂房的构件连接采用螺栓和焊接等方式，确保连接牢固，提高结构整体性能。
三、材料选择:1. 钢材种类：常用钢材包括碳素钢、合金钢和不锈钢，根据实际要求选择合适的材料。
2. 钢板厚度：根据结构设计和负荷要求，确定合适的钢板厚度，以满足强度和稳定性的要求。
3. 防腐措施：钢结构厂房通常需要进行防腐处理，如涂层或镀锌等，以延长使用寿命。
四、工程经济:1. 成本优势：钢材的价格较为稳定，施工周期较短，因此大跨度钢结构厂房在工程经济方面具有较大的优势。
2. 投资回报：大跨度钢结构厂房因其较长的使用寿命和较低的维护成本，可以获得较高的投资回报率。
3. 灵活性：钢结构厂房在未来扩建或改造时，可以很方便地调整，提供了更大的灵活性和经济效益。
五、环保考虑:1. 能源节约：大跨度钢结构厂房能够减少材料和资源的使用量，提高能源利用效率。
2. 废弃物处理：钢结构厂房的废弃物可以回收利用或进行再利用，减少环境污染。
3. 可持续发展：大跨度钢结构厂房符合可持续发展理念，对环境影响较小，有利于推动绿色建筑发展。
《钢结构房屋》课件
钢结构房屋具有自重轻、强度高、抗 震性能好、施工速度快、绿色环保等 优点，广泛应用于工业、商业、民用 等领域。
钢结构房屋的应用领域
工业厂房
民用住宅
由于钢结构厂房具有较大的跨度和高 度，适合用于大型工业厂房的建设。
随着钢结构技术的发展，越来越多的 民用住宅也开始采用钢结构体系，具 有建造速度快、节能环保等优点。
行详细分析。
结构优化设计
根据分析结果，对结构 进行优化设计，提高结
构效率。
结构抗震设计
考虑地震因素，采取抗 震措施，提高结构抗震
性能。
节点设计
01
02
03Leabharlann 04节点分类根据连接方式，将节点分为焊 接、螺栓连接、铆钉连接等类
型。
节点设计原则
确保节点安全、可靠、经济、 易于施工。
节点构造要求
根据不同连接方式，制定相应 的节点构造要求。
常见的钢结构房屋加固方法包括增加 支撑结构、焊接加强板、更换损坏的 连接件等。应根据具体情况选择合适 的加固方法，并确保加固施工符合相 关规范和标准。
案例分析
可以列举一些典型的钢结构房屋加固 案例，分析原因、加固方案和实施效 果等。这些案例可以为其他钢结构房 屋的加固提供参考和借鉴。
04
CATALOGUE
总结词
总结案例分析中的关键点，提出对未来钢结构房屋发展的 启示。
要点二
详细描述
在总结国内外知名钢结构房屋项目和抗震性能优越的钢结 构房屋案例的基础上，提出对未来钢结构房屋发展的启示 ，如加强技术创新、提高施工质量、推广绿色建筑等方面 ，以推动钢结构房屋的可持续发展。
THANKS
感谢观看
挑战与机遇
面对激烈的市场竞争和不断变化的市场需求，钢结构房屋企业需要不断创新、提高产品 质量和服务水平，抓住机遇，迎接挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构厂房介绍课件 (一)
随着现代工业的迅速发展，钢结构厂房已成为工业建筑的主要形式之一。
钢结构厂房以其轻便、高强、耐久等优点，成为工业建筑领域的重要发展趋势，下面我们来看一下钢结构厂房的介绍课件。
一、什么是钢结构厂房
钢结构厂房指由钢材组成的工业建筑。
它与传统的混凝土建筑相比，具备轻便、高强、耐久等显著优点。
钢结构厂房适用于轻工业、重工业、物流仓储、商业等领域，为企业带来效益。
二、钢结构厂房的特点
1.轻便高强：钢材是一种轻便、高强的基本材料，建筑可以减重减重要而保证强度。
2.快速安装：钢构件采用工厂预制方式生产，安装现场组装，大大缩短了工期。
3.耐久可靠：钢结构厂房耐腐蚀、耐热、耐寒、抗震、抗压等性能优异，寿命较长。
4.外观美观：钢结构厂房外观简洁大方、美观大方，也可以进行环保等方面的设计。
三、钢结构厂房的优缺点
1.优点：
（1）钢结构厂房重量轻、强度高、构件精度高、尺寸准确，且易于安装和拆卸。
（2）钢结构厂房具有优良的抗震性能和抗风性能。
（3）钢结构厂房可加工和制造多样化的形状和尺寸，并适用于不同的结构形式。
2.缺点：
（1）钢材价格比混凝土和砖块等材料更高，导致造价相对较高。
（2）钢结构厂房在保温、隔音等方面需要进行加强设计。
四、钢结构厂房的适用领域
钢结构厂房适用于轻工业、重工业、物流仓储、商业等领域。
其中，
轻工业钢结构厂房主要包括汽车厂房、电子厂房、食品厂房、制药厂
房等。
重工业钢结构厂房主要包括船坞、发电厂、冶金厂房等。
五、钢结构厂房的施工流程
钢结构厂房的施工流程主要包括设计、采购、加工、预制、运输和安
装等环节。
其中，设计阶段是重要的前期准备工作，预制阶段是发挥
优势、提高施工效率的关键。
六、钢结构厂房的未来发展趋势
钢结构厂房适应了现代工业对于高效率、高品质、绿色环保等要求，
未来将会越来越受到重视。
钢结构厂房在技术和工程上将会持续改进，推广钢结构厂房建筑是适应产业升级和城市化进程的有效举措。
总之，钢结构厂房作为一种重要的现代工业建筑形式，具有一系列显
著的优势和特点，未来将会在建筑领域中发挥更加重要的作用。
