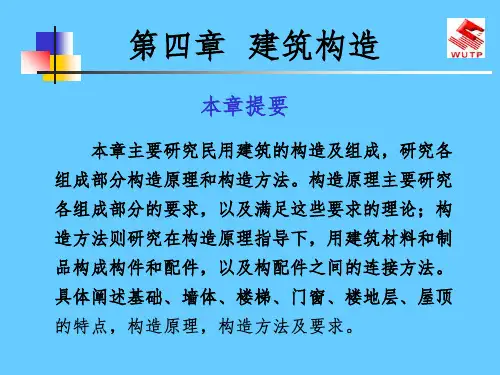

建筑构造 PPT课件

• 全玻幕墙——由玻璃肋支承玻璃板的玻璃幕墙。 9
• 组合幕墙——玻璃、金属、石材等不同板材组 成的建筑幕墙。
• 单元建筑幕墙——由金属构架、各种板材组成 一层楼高单元板块的建筑幕墙。
• 小单元建筑幕墙——由带有各种单块板材的金 属副框，采用金属挂钩与立柱、横梁连接的可 拆装的建筑幕墙。
• 双层（通风）玻璃幕墙——由内、外两道玻璃 幕墙组成，其间形成一空气夹层，也称具有呼 吸功能的生态玻璃幕墙。
5
轻钢龙骨吊顶详图
6
轻钢龙骨吊顶详图
7
铝合金龙骨吊顶
8
二、幕墙的术语
• 建筑幕墙——由金属构架与各类板材组成的，不承担主 体结构荷载与作用的建筑外围护结构。
• 玻璃幕墙——由金属构件与玻璃板组成的幕墙。
• 金属幕墙——由金属构件与金属板材组成的幕墙。
• 石材幕墙——由金属构件与花岗岩石板组成的幕墙。
• 光电玻璃幕墙（屋顶）——是将玻璃幕墙（屋 顶）与光电原理相结合组成的幕墙形式，能利 用太阳能来发电的一种新型的绿色能源技术。
10
• 结构胶——幕墙中粘结各种板材与金属 构架、板材与板材的受力用的高模数中 性硅酮密封材料，也称硅酮结构胶。
• 耐候胶——幕墙嵌缝用的低模数中性硅 酮密封材料，也称硅酮耐候胶。
16
横 档 截 面
17
立 筋 截 面
18
19
纵剖面
现
场
组
装
式
玻
璃 幕 横剖面
墙
局
部
剖
面
构
造20ຫໍສະໝຸດ 支座托板形式明框玻璃的安装
21
• 石材幕墙连接方式 • 钢销式 • 短槽式 • 通槽式 • 结构装配式 • 背栓式
22
• 地下室防水做法: • 1.防水混凝土防水
防水混凝土种类——普通防水混凝土、加气剂防水混 凝土、补偿收缩混凝土、密实剂和减水剂防水混凝 土。
1
• ⑴地板漆； • ⑵50 X 20硬木条板或席纹
拼花、人字纹拼花木地板； • ⑶ 铺350号沥青油毡一层； • ⑷ 22厚松木毛地板45°斜铺，
背面刷氟化钠防腐剂； • ⑸ 50X 60木搁栅@400，40
X 50横撑@1000mm（搁栅 及横撑应满涂防腐剂）用10 号镀锌钢丝与铁鼻子绑扎。 搁栅间填40厚干炉渣。 • ⑹防潮层（刷聚氨酯防水涂 料） • ⑺刷基层处理剂一遍 • ⑻ 80—100厚C10混凝土， 内预埋Ω形￠6铁鼻子（或10 号镀锌铁丝双道@纵向800， 横向400）绑扎木搁栅。 • ⑼素土夯实
12
建筑幕墙的类型
13
• 玻璃幕墙中设置开启窗部分的面积不宜大 于幕墙墙面面积的15%。
• 高度超过40m的大型幕墙，应设置专用清洗 机（也称擦窗机）。
14
幕墙的材料
• 构成幕墙的主要材料有钢（包括不锈钢）、 铝合金、玻璃、石材和粘结密封胶等几大类 材料。
• 幕墙使用的骨架材料有铝合金、钢和不锈钢 等几种。
• 接触腐蚀——两种不同的金属接触时， 发生的电化学腐蚀。
• 相容性——粘结材料（结构胶）与共他 幕墙材料（如铝合金、玻璃、双面胶带、 耐候胶等）接触时，不发生任何影响粘 结强度的物理、化学变化的性能。
11
建筑幕墙的特点
• 1．重量轻、抗震性能好 • 玻璃幕墙重量轻(35一50kg/m2) • 2.增大室内空间和有效使用面积 • 3.立面活泼 • 4.清洁围护方便 • 5 .缩短施工周期 • 6.适用旧房改造
• 铝合金板材
• 单层铝板、复合铝板、蜂窝铝板和复合夹芯 保温铝板等。
• 幕墙玻璃必须采用安全玻璃，如钢化玻璃、 夹层玻璃、夹丝玻璃或用上述玻璃组成的中 空玻璃等
15
• 1.硅酮结构胶(SiO2) • 在隐框式玻璃幕墙中，起结构粘结作用,可以
将玻璃直接粘结在铝合金骨架上；在全玻式玻璃 幕墙中，玻璃肋与玻璃之间的固定也是通过结构 硅酮胶加以固定的。 • 2．硅酮耐候胶(硅酮密封胶) • 主要用于幕墙表面的密封嵌缝。 • 优良的耐水性和耐候性，且在低温时弹性好，高 温时不流淌，耐污染和低透气率等特点。
双层实铺木地面
2
• ⑴地板漆；
• ⑵ 22厚（50-100宽）硬木 企口地板；
单层实铺木楼面
• ⑶ 50X 60木搁栅@400， 40 X 50横撑@1000mm （搁栅及横撑应满涂防腐 剂），搁栅间填40厚干炉渣。
• ⑷ 20厚无机铝盐防水砂浆 分两次抹面
• ⑸ 2厚无机铝盐防水素浆
• ⑹ 钢筋混凝土板内预埋10 号镀锌铁丝双道@纵向800， 横向400绑扎木搁栅。
• 2.涂料(膜)防水
水泥基渗透结晶型防水涂料，硅橡胶类防水涂料和聚 氨酯类防水涂料。
• 3.卷材防水 • 4.防水砂浆防水 • 5.降排水防水
23
24
防潮图例
3
• 要点： • ⑴地板背面、龙骨应做防潮处理。 • ⑵龙骨的固定应牢固、平整。 • ⑶木地板与墙体的交接处应做木踢脚板，
高度100-150mm，踢脚板与墙体交接处还 应预留直径为6mm的通风洞，间距为 1000mm。 • ⑷双层木地板之间应铺一层沥青油毡或油 纸。
4
低温辐射采暖地面
• 地面面层另选(如薄型木地板,软木地板,地砖等) • 20厚1:2.5水泥砂浆找平 • 60厚C15细石混凝土填充管道间 • 30厚复合铝箔挤塑型聚苯乙烯泡沫塑料板 • 点粘石油沥青油毡一层 • 刷1.5厚聚氨酯防水涂料 • 刷基层处理剂一遍 • 20厚无机铝盐防水砂浆分两次抹面 • 2厚无机铝盐防水素浆 • 100厚C15混凝土 • 素土夯实
• 点支式玻璃幕墙——由玻璃面板通过点支承装置与其金 属支承结构组成的幕墙。
• 斜建筑幕墙——与水平面成大于75度、小于90度角的建 筑幕墙。
• 明框玻璃幕墙——金属框架构件显露在外表面的玻璃幕 墙。
• 半隐框玻璃幕墙——金属框架竖向或横向构件其中有一 个方向显露在外表面的玻璃幕墙。
• 隐框玻璃幕墙——金属框架构件全部不显露在外表面的 玻璃幕墙。
构造举例： ⑴花岗石（大理石）板地面 ①面层：20厚花岗石（大理石）铺实拍平，板缝用
稀水泥浆擦缝， ②结合层1：30厚1：3～1：4干硬性水泥砂浆，面
上撒素水泥粘结， 结合层2：素水泥浆结合层一道， ③垫层1：60～100厚的C15混凝土 ， 垫层2：100mm厚的3：7灰土或150mm厚卵石灌 M2. 5水泥白灰混合砂浆 ④基层：素土夯实
