铧式犁的构造及工作过程
铧式犁的结构与工作原理
铧式犁的结构与工作原理
铧式犁是一种农业机械设备，主要用于耕作和松土。
它的结构主要由犁体、犁刀和犁底三部分组成。
犁体是支撑和固定犁刀和犁底的主体部分，通常采用钢铁材料制造，具有较强的耐用性和稳定性。
犁刀是用来切断和翻转土壤的部分，通常在犁体上安装有多个犁刀，可以根据需要进行调整和更换。
犁底是用来压实和平整土壤的部分，通常由多个铧齿组成，可以根据需要进行调整和更换。
铧式犁的工作原理是利用犁刀在地面上切开和翻转土壤，然后用犁底对土壤进行压实和平整，从而提高土壤的松散度和透气性。
在使用铧式犁时，需要将其与拖拉机或其他动力机械相连接，然后通过调整犁刀和犁底的角度，根据不同的土壤类型和作业要求来进行操作。
铧式犁可以广泛应用于农田的耕作、种植和收割等工作，是现代农业生产中必不可少的一种机械设备。
- 1 -。
山东理工大学轻工与农业工程学院
5.安全装置 安全装置为防止犁损害而设置的超载保护 装置。有单体式和整体式两类，整体式装在整台犁的 牵引装置上，而单体式则装在每个犁单体上。（1）摩 擦销式安全装置（2）单体式犁体安全装置。
2021/7/13
山东理工大学轻工与农业工程学院
旱田犁 水田犁 果园犁 灌木—沼泽地犁
2021/7/13
山东理工大学轻工与农业工程学院
牵引犁
特点：与拖拉机单点挂接，拖拉机只对犁有牵引 作用，重量由本身的轮子承受。 组成：牵引杆、犁架、犁体、机械或液压升降机构、 调节机构、行走轮、安全装置等部件组成。
2021/7/13
山东理工大学轻工与农业工程学院
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021
（a）切土：与滚垡过程相同。 （b）窜垡：被切离的土垡沿犁体曲 面向上抬升，同时在犁翼部转移时被 翻转。 （c）扣垡：由于土垡在悬空状态下 被翻转，在重力作用下，土垡沿背面 不断撕裂成断条落下，扣翻在前一行 程的土垡。
铧式犁的结构与工作原理
铧式犁的结构与工作原理
铧式犁是一种农业用具，用于耕地和翻土。
它的结构由下列几个部分组成：
1. 铧板或铧套：由一片或多片铧刀组成的平面，用于与土壤接触。
2. 支撑架：用于支撑铧板或铧套的结构，可以固定在农机上。
3. 调整装置：用于调整铧板或铧套的倾斜角度，以适应不同的土壤和工作要求。
4. 运动装置：用于带动铧刀，常见的有传动轴、链条和皮带等。
铧式犁的工作原理如下：
1. 开沟：当农机行驶时，铧板或铧套与土壤接触，创建一条沟槽。
2. 破碎土块：铧刀在行进中击打并破碎土壤，使其变得松散。
3. 混合有机物：铧刀的运动将土壤与有机物混合在一起。
4. 翻转土层：铧刀的翻转作用将下方的土壤翻转到上方，实现耕地的目的。
通过上述工作原理，铧式犁可以有效地改善土壤的结构和肥力，并提供适宜的条
件供种子生长。
铧式犁教案
五、铧式犁选购
1.根据当地农艺要求确定选用铧式犁的种类。
第二、前后两犁体应处于同一水平面，犁铧刃口的高度差不得大于10毫米。
第三、两犁体铧尖前后的距离（L），按设计值检验允差±15毫米。左、右距离（D）按单犁体设计幅宽检验允差±10毫米。铧刃尖与犁前进的方向的夹角允差±1°的垂直与水平间隙.
（二）安装犁铧和犁壁技术要求
犁铧与犁壁应紧密接合，并要紧贴犁托，犁壁不能高于犁铧，犁壁表面应光洁，埋头螺钉不能凸出表面，允许凹下，但不能大于1毫米。
二、类型：
牵引式——运输状态下，机具的重量全部由机具本身落机构、犁轮、耕深和水平调节机构等组成.
悬挂式——运输状态下，机具的重量全部由拖拉机来承担。由拖拉机的液压悬挂机构将犁和拖拉机连接。运输时犁的重量全部由拖拉机承担，工作时由液压悬挂机构控制犁的起落和耕深，可省去起落调节机构和行走轮等部件.
半悬挂式——运输状态下，机具的重量前部分由拖拉机承担，后部由机具来承担。
半悬挂犁由犁架、犁体、犁刀、半悬挂架、限深轮、尾轮及尾轮操纵机构等组成.
三、犁的使用
（一）犁的安装技术要求
第一、装配好的犁，当犁架处于水平位置时，铧刃口的高度差不得高于后端，允许后端高于前端，但不得大于5毫米。犁的安装（L,D为设计值，毫米）
四、犁的常规维护和保养方法
1.班保养每班工作后应消除犁体、犁刀和限深轮上的泥土和杂草。坚固各部螺栓。检查升降机构和耕深调节机构灵活性。检查并修复变形零件。向各转动部分加注润滑油。检查安全销状态。检查油缸和油管是否漏油。
铧式犁说明书
1LS180铧式犁说明书前言本说明主要介绍了1LS180型铧式犁，其为全悬挂式铧式犁，两排三列，使犁地更彻底。
犁铧采用凿形犁尖，耕作阻力比其它类型犁体降低15%以上；具有入土快、能深耕、翻土覆盖好、耕后地表平整、偏牵引大大改善等优点，适用范围广。
为了方便用户正确掌握铧式犁的使用，调整及维护保养等有关方法，充分发挥铧式犁的功效，特编写这本说明书，请用户仔细阅读，并切实执行本说明中的各项规定。
由于我国拖拉机型号较多，其基础参数也不同，因此用户选择机型时，可向经销商详细咨询有关配置参数以备安装使用。
执行标准：GB/T14225-2008目录一、安全注意事项二、适用范围三、主要技术参数及规格四、主要构造及原理五、铧式犁的安装与检查六、铧式犁的使用与调整七、铧式犁的维护与保养八、使用中常见故障及排除方法九、附件清单一、安全注意事项1、使用人员必须取得合法驾驶拖拉机的资格，严禁未满18岁的青少年及未参加拖拉机驾驶员培训的人员操作，严禁操作人员酒后、带病或过度疲劳后操作。
严禁在作业中进行调整、修理和润滑工作。
2、使用人员使用前必须认真阅读本说明书，对机具的使用特点，操作方法熟悉后方可进行作业!3、犁地每班工作前必须检查所有部位。
检查螺栓是否松动，对犁机具进行调试、保养、清理。
4、工作时严禁倒退或紧转弯；严禁转圈耕地。
转移地块、过田梗都应慢速行驶；作业时严禁排除故障，不得在作业时进行调整、检查和修理。
5、不得在犁出土之前进行转变；工作部件上粘土或缠草过多时必须停车清理，严禁在作业中用手清理。
6、铧式犁悬挂运输时，拖拉机液压升降手柄要固定好，拖拉机下拉杆的限位链要调紧，以减轻悬挂机构的摆动。
7、“作业时不准倒退”――此警示标志喷于驾驶员可见的铧式犁支架上。
2、其它警示标志及含义二、适用范围1LS180铧犁能适应多种耕作方式，特别适用于壤土、沙土地区的旱田及水田的耕作，其具有重量轻、作业质量好、地表平整、耕深大、覆盖好、通透性强等优点。
铧式犁的构造及工作过程实验
（5）耕深调节和水平调节的方法及机构联动关系
机械式耕深调节机构由手 轮、调节丝杠、转臂、推杆与 套等组成。当转动手轮时，调 节丝杠带动转臂摆动，通过支 挡迫使地轮弯臂也随着摆动， 使机架上抬，耕深变浅；反之， 耕深变深。
2、检查犁工作部件的技术状态
（1）主犁体检查:将主犁体洗净放置于平台上，并作下列检查：
犁柱 犁托
（3）小前犁﹑犁刀等辅助部件的构造﹑功用﹑种类
小前犁：小前犁的作用是将土垡上层一部分土壤、杂草耕起，并先于 主垡片的翻转而落入沟底，从而改善了主犁体的翻垡覆盖质量。在杂 草少、土壤疏松的地区，不用小前犁也能获得良好的耕翻质量。
常用的小前犁为铧式小前犁 ，其构造与主犁体相似，犁柱和犁托常作 成一体，无犁侧板。固定在犁架上。铧式小前犁切下的垡片为矩形，耕宽 为主犁体的2/3，耕深约为主犁体的1/2。
⑦垂直间隙与水平间隙 犁体的垂直间隙δ1通常指由犁侧板前端下边缘至通过铧刃 的水平面之间的距离。该间隙使犁铧增加了对沟底单位面积的 压力，犁体在工作中始终有一种增大耕深的趋势，从而使犁的 耕深保持稳定。通常垂直间隙一般为10～15 mm。
犁体的水平间隙δ2 通常指由犁侧板前端至沟墙平面的水平距离。犁 体的水平间隙使胫刃增强了对沟墙的单位面积上的压力，使犁体在 工作中始终有一种增大耕宽的趋势，维持耕宽的稳定。水平间隙一 般为5～10mm。
主犁体结构示意图 1.犁铧 2.犁壁 3.延长板 4.犁柱 5.挡草板 6.犁托 7. 犁侧板
犁铧：犁铧的作用是切开土垡，并将它升运到犁壁。犁铧由铧 尖、铧刃、铧翼和铧面构成。常用的犁铧，按其结构形式可分 为梯形犁铧、凿形犁铧和三角形犁铧。
a. 梯形犁铧 b. 凿形犁铧 c. 三角形犁铧 1. 胫刃 2. 铧尖 3. 铧刃
双铧犁的构造、挂接与调整技术
双铧犁的构造、挂接与调整技术作者：李烈柳来源：《科学种养》2012年第11期一、双铧犁的构造与技术性能（一）双铧犁的构造。
主要由耕深调节机构、挂接装置、前犁和后犁组成，如图1所示。
（二）技术性能。
以1LS-220型双铧犁为例说明如下：双铧犁耕幅40厘米，耕深14～18厘米，犁尖纵向距450毫米，生产率1.5～2亩/小时，耗油量0.5～0.8千克/亩，重量56千克，外形尺寸955毫米×520毫米×730毫米（长×宽×高）。
二、双铧犁的挂接技术在犁挂接前，机手应对犁的技术状态进行认真检查，观察各零部件是否变形、松动或丢失，螺钉、螺母等紧固件有无缺损或松动，调节机构转动件是否正常、灵活，调节丝杆是否加油。
如发现故障，应先排除。
挂接时，先将犁的牵引梁放入手扶拖拉机的挂接框内，对准左右两孔，插入两只提环插销，并锁上弹簧销，如图2所示。
三、双铧犁田间使用调整（一）直线行驶调整。
机组进行犁耕作业时，在一般情况下，牵引梁上左右两只调整螺钉与调节座之间应留5毫米的摆动间隙。
间隙过小，容易顶死，当机组上受力稍有变化时，就直接影响机组工作的稳定性；间隙过大，犁左右晃动量大，不易控制。
正常工作时，应该把机组调整到略向左（未耕地一边）偏行，这样右轮在犁沟行走时就能贴着沟壁前进，既不会爬上沟壁，也不会向已耕地偏走，能保持直线行驶。
在耕作过程中，如机组向右偏行驶，进入已耕地时应将两紧固螺母松开，将牵引梁上左边一只调整螺钉缩短，使间隙变大，并将右边一只调整螺钉放长，使间隙变小；如机组向左偏行驶，进入未耕地时应缩短右边一只调整螺栓，放长左边一只调整螺栓。
调整适当后，应将紧固螺母锁紧，以防在耕作中松动。
如机组直线行驶调节正确，驾驶员即使放开手扶把，手扶拖拉机也会沿着沟壁正常行驶。
机组行驶直线性调整如图3所示。
（二）耕深调节。
通过改变犁的入土角来达到耕深调节。
犁铧底部与地面的夹角称为入土角，犁尖向下，入土角变大，耕深增加；犁尖向上，入土角变小，耕深减少。
铧式犁主要部件1
犁曲面
通常根据外形既能初步确定犁面的工作性能： 一般犁胸较陡，翼部扭曲较小者，碎土性能好，翻土能 力弱（水田（不易碎）、畜力犁（阻力小））； 犁胸平坦，翼部较长且扭曲大者，碎土性能差，翻土能 力强，适合于机力犁。
3）犁侧板
平板式
刀式
作用：承受并平衡耕作时产生的侧向力和部分垂直压力，使 犁体稳定沿直线前进
3、窜垡过程
土垡上窜——扭转——弯 曲——腾空翻转——重 力——落地撞击特点：碎 土能力强，即使是粘性大 的水稻田也能断条成为短 垡，适合南方水稻田使用
窜垡过程：切土、窜垡、扣垡 宽深比k无要求，一般0.75~1.25
小结：
一、铧式犁的种类与特点 二、铧式犁的构造 三、铧式犁的主要部件 四、铧式犁的工作过程 五、铧式犁的翻垡和碎土原理
1）犁铧
铧刃厚度
1）犁铧 犁铧的改进方法：
背面增加储备材料
凿形铧尖 组合犁铧
1）犁铧 犁铧的改进方法：
可翻转使用的铧尖
凿杆式铧尖
双金属自磨刃
2）犁壁
作用：将犁铧移来的土垡加以破碎和翻转 犁壁翼部的延长板保证耕深增大时的翻土性能
犁曲面：犁铧和犁壁构成不同形状的犁曲面，根据犁体耕翻时土垡运动的特点分
翻土型：土垡不完全离开沟底就地滚翻，翻垡覆盖性好，有一定
的碎土能力，适于北方旱耕及耕翻熟地。
碎土型：土垡沿犁体曲面上窜到一定高度，在自重和曲面作用下，
垡条断裂，顺序翻到犁沟内，架空性能好，适于水田需架空晒垡的 田块。
通用型（滚窜结合型）：以滚为主，综合滚垡和窜垡的特点，
先窜后翻，窜翻结合，使覆盖、碎土、架空三者得兼。适于水田耕 作（水田干耕和旱耕）。
b/a=k为理想土垡的宽深比，土垡稳定翻转的条件： k≥1.27。实际上土壤不均质，土垡在翻转过程中是 要变形的，有的变形很严重，含水率高的粘重土壤 变形较小，对沙质土壤很难成形，所以常用的k值范 围为：轻沙壤土k=1.1-1.5;一般壤土k=1.3-2;粘重 土壤k=2-3
铧式犁耕作方法
铧式犁耕作方法
铧式犁的耕作方法主要包括以下三种：
1.内翻法：也称闭垄耕法。
先从耕区中线的左边进入，耕第一犁（开墒），耕到地头后，起犁向右（顺时针方向）回转，沿耕区中线右边耕第二犁，然后按顺序从里往外耕，直至在地边耕完最后一犁（收墒）为止。
此耕法在中线处将形成垄埂。
2.外翻法：也称开垄耕法。
从耕区一侧进入，耕一犁后起犁向左（逆时针方向）回转，从耕区的另一侧返回，依次进行，在耕区的一侧形成垄埂。
3.套翻法：即用两套铧式犁在两条并行的小沟内同时进行翻耕作业，然后将土垡套到另一条沟内，使土垡翻转。
这种方法适用于地势平坦的地区。
请注意，不同地区和土壤条件可能适合不同的铧式犁耕作方法。
在实际操作中，应结合具体情况选择合适的耕作方法。
铧式犁的结构与工作原理
铧式犁的结构与工作原理
铧式犁是一种常用的农业机械，用于耕地、深翻土壤、施肥等作业。
它的结构主要由铧体、架子、挂钩、支架、翻耕板和犁铧等组成。
铧体是整个犁的主体部分，由两个铧片拼接而成，中间夹有一块铁板。
架子是将铧体与牛或拖拉机连接的部分，挂钩则负责将架子悬挂在车辆上。
支架可以调节铧体的深度和角度。
翻耕板则负责将土壤翻到上面来，便于整理。
铧式犁的工作原理是将铧体插入土壤中，利用犁尖切开土壤，犁铧再将土壤翻到上面来。
整个过程需要不断调整支架的深度和角度，以适应不同的土壤情况。
在耕作过程中，可以加装施肥器，让施肥和翻地同时进行，提高工作效率。
总之，铧式犁的结构和工作原理相对简单，但在农业生产中起到了至关重要的作用。
在使用时需要注意调整工作深度和角度，以及及时清理犁铧上的泥土和杂草，以保证其正常工作和延长使用寿命。
- 1 -。
第二章耕作机械第一节概述第二节犁的类型第三节铧式犁的构
第二章耕作机械第一节概述第二节犁的类型第三节铧式犁的构第一节概述土壤耕作是对土壤进行耕翻与疏松。
其目的是为农作物的种植与生长制造良好基本的环境条件，要紧包含：(1)通过翻耕、疏松土壤，改善土壤中的水分、空气与土粒间的结构状况，增强土壤吸水及透水透气的能力。
(2)通过翻耕，铲除并覆盖杂草、绿肥、作物残茬及肥料等，增加耕层的腐殖质与肥力。
(3)将土层下面的虫卵翻至地表消灭，防除病虫害。
耕地机械要紧是铧式犁与圆盘犁，尤以铧式犁因其优良的翻土与覆盖性能得到最广泛的应用。
另外，为深松土壤，深松犁也日益得到广泛应用。
人类应用犁已有数千年的历史。
刘仙洲教授在《中国古代农业机械发明史》中认为中国在3200年前已经用牛拉铧式犁进行耕作。
尽管犁可算得上是最古老的农具之一，但对犁的研究在今天仍是令人感兴趣的课题。
世界各地的大农机公司每年都要推出一批新种类的铧式犁供农民选用。
世界土壤耕作研究组织(IsTRO)则每两年都要组织一次大型国际会议，探讨耕作中出现的各类问题。
一个不熟悉土壤的物理力学性质、不懂得犁是如何对土壤起作用的人，可能认为犁是一种非常简单的工具，不需要什么研究。
然而事实是，要设计、调整好一架符合要求的犁，取得最佳的耕作效果是不容易的，需要考虑许多因素。
典型的铧式犁工作过程如图2—1所示。
犁通过拖拉机的液压悬挂机构挂接在拖拉机后面，其犁体工作面上的胫刃与底边的铧刃将土壤沿左边的垂直方向与底面的水平方向切开并翻转、破碎。
农业技术对犁耕质量的要求各地不尽相同，但通常可归纳为如下几点：(1)良好的翻垡与覆盖性能；旱耕后土层松碎，水耕后断条长度小，土垡架空，以利晒垡。
图2-l犁耕作业(2)耕深一致、沟底平整。
(3)不漏耕、不重耕、耕后地表平整。
第二节犁的类型一、普通铧式犁1．通常构造普通铧式犁是指具有铧式犁基本工作部件，用于通常目的的旱地、水田犁等。
图2—2为一普通铧式犁，具有犁架、圆犁刀、小前铧、主犁体等要紧部件。
铧式犁的结构与工作原理
铧式犁的结构与工作原理
铧式犁是一种常见的耕作机具，广泛应用于农业生产中。
它的主要结构由犁身、铧刀、深度控制机构、转向机构、支撑机构等组成。
铧刀是铧式犁的核心部件，由刀片和铧体组成。
深度控制机构通过改变犁身与地面的角度，控制犁耕深度。
转向机构用于改变铧刀倾斜角度，以使犁能够适应地形变化。
支撑机构用于支撑整个犁身，保持稳定性。
铧式犁的工作原理是，当犁被拖拉时，铧刀在地面上切割土壤，将土壤翻转，同时将杂草和残留物掩埋在土壤下面。
深度控制机构控制犁的耕作深度，以使犁能够耕作到所需的深度。
转向机构向左或向右转动铧刀，控制农田的耕作方向。
通过铧式犁的工作，可以达到翻耕、松土、深松、除草等作用，为农作物的正常生长提供良好的土壤环境。
- 1 -。
第二章 第三节 铧式犁的构造
如图2—30b所示，这时土垡的对角线BD垂直于地面，重力线通过支持点。
因为
所以
得
又
所以
解此方程得
又
所以
图2—30土垡翻转的三种状态
(a)稳定状态(b)不稳定平衡状态(c)回垡状态
图2—3l窜垡过程
因此，宽深比k值应大于1．27或临界复土角 应小于52°。实际设计时，k值的选择因犁的类型、土壤性质而有所不同。这是因为以上分析是以土垡断面不变形为基础的，而实际耕作时，土垡是会变形的，特别是砂土、砂壤土等松散土壤。根据经验，宽幅的犁一般取k=1．3～3，土壤越粘重，k值越大。一般窄幅犁k=1～1．4。
四、安全装置
安全装置是当犁碰到意外的障碍时，为防止犁损坏而设置的超载保护装置。
并不是所有犁都需要设安全装置，因为这样做增加制造成本，使犁变得复杂。一般轻型犁、在没有障碍物的地上使用的犁都不设安全装置。而在多石地或开荒地上使用的犁，特别是高速作业机组，则有设置的必要。
安全装置有整体式和单体式两类。整体式装在整台犁的牵引装置上，而单体式则装在每个犁上。
如图2—28d所示，将三面楔ABC放人坐标系OXYZ中，平面BDO垂直于楔刃AC，由图可知三个楔角间的关系：
图2—28两面楔和三面楔对土壤的作用
(a)两面楔起土(b)两面楔侧向推土
(c)两面楔翻土(d)三面楔对土垡的作用
所以有
从工作过程来看，可以认为“ 为载荷角， 为切土角， 为犁铧安装角，由于
所以
图2—25单体式犁体安全装置
(a)销钉式b)弹簧式(c)液力式
图2—26一步式快速连接装置
1．操纵杆2．上挂接钩3． 形架4．锁定销5．吊杆6．下拉杆7．下挂接钩
铧式犁的结构与工作原理
铧式犁的结构与工作原理
铧式犁是一种耕作工具，它通常由刀体、铧体、连接杆和支架等部件组成。
刀体上装有刀铲，铧体上则装有一些齿轮和齿条。
连接杆将刀体和铧体连接在一起，支架则用来固定整个机构。
当铧式犁被安装在农机上时，它可以通过传动系统与拖拉机的动力系统相连，以完成耕作任务。
铧式犁的工作原理是利用刀体上的刀铲将土壤翻转，铧体上的齿轮和齿条则可以起到削平、刮平等作用。
在耕地时，铧式犁可以将土壤翻转到一定深度，使之更加适合植物生长，同时也可以清除田地上的杂草和草根，保持土质的松软和透气性。
铧式犁还可以用于开沟、深耕等特定的农业工作。
总之，铧式犁是一种非常实用的农业工具，它可以改善土地的质量和提高耕作效率，是现代化农业中不可缺少的一部分。
- 1 -。

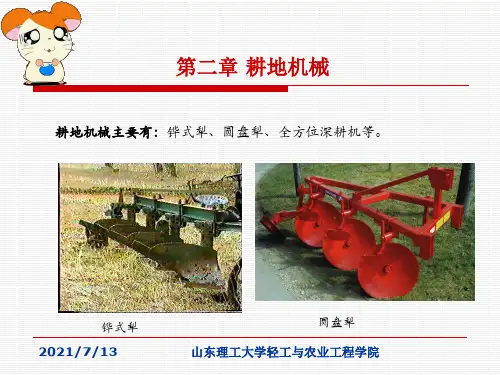

第一章耕地机械
目前所使用的耕地机械，由于其作业的工作 原理不同类型主要分为三大类：
铧式犁 圆盘犁 凿形犁
铧式犁应用历史最长，技术最为成熟，作业 范围最广，铧式犁是通过犁体曲面对土壤的切削、 碎土和翻扣实现耕地作业的。
圆盘犁是以球面圆盘作为工作部件的耕作机械， 它依靠其重量强制入土，入土性能比铧式犁差，土 壤摩擦力小，切断杂草能力强，可适用于开荒、粘 重土壤作业，但翻垡及覆盖能力较弱，价格较高。
凿形犁，又称深松犁。工作部件为一凿齿形深
松铲，安装在机架后横梁上，凿形齿在土壤中利用 挤压力破碎土壤，深松犁低层，没有翻垡能力。
根据农业生产的不同要求、自然条件变化、动力配备 情况等，铧式犁在形式上又派生出一些具有现代特征的新 型犁：双向犁、栅条犁、调幅犁、滚子犁、高速犁等。
普通双向犁
栅条双向犁1.翻转机构 2犁轴 3.左翻犁体 4.犁架 5. 右翻犁体 6.圆犁刀 7.悬挂架
双向犁结构示意图
调幅犁
视频资料：派生犁类型
圆盘犁和凿形犁在欧洲国家应用较多，在中 国虽有应用，但量较少，本章重点介绍铧式犁的 基本结构、工作原理、设计方法和理论分析等。
EUROPE
中国
谢谢聆听！
你我同行，共同进步。
