电气设备交接试验项目策划及要求概述
配电设备交接试验项目和要求
2） 故障检测信息检查
4
后备电源系统功能检查
1） 交流电源失压，后备电源系统自动切换供电功能检查
2） 交流失电、后备电源低电压故障告警等信号检查
3） 直流量采集功能检查
5
其它功能测试
1） 对时功能检查
2） 遥信变位上送时间测试
表1柱上真空开关交接试验项目和要求
序号
交接试验项目
要求
说明
1
绝缘电阻
1）断路器本体20℃时不小于1000MΩ
2）控制、辅助等二次回路绝缘电阻不小于10MΩ
1） 断路器本体、绝缘拉杆使用2500V兆欧表
2） 交流耐压前后均进行绝缘电阻测量，测量值不应有明显变化
3） 二次回路绝缘电阻采用1000V兆欧表
序号
交接试验项目
要求
说明
1
主绝缘绝缘电阻测试
应符合技术协议规定
采用2500 V或5000 V兆欧表
2
交流耐压
试验电压应符合技术协议要求
耐压值参照本标准电缆部分
3
检查电缆分支箱进、 出端的相位
相位应一致，并与电网相位相符合
4
接地电阻测试
应符合设计要求
表12配电自动化系统的试验项目和要求
序号
交接试验项目
表4金属氧化物避雷器交接试验项目和要求
序号
交接试验项目
要求
说明
1
金属氧化物避雷器绝缘电阻测量
避雷器绝缘电阻不小于1000MΩ
使用2500V兆欧表
2
直流1mA参考电压和0.75倍直流参考电压下的泄漏电流
1） 金属氧化物避雷器对应于直流参考电流下的直流参考电压，不应低于现行GB11032规定值，并符合产品技术条件的规定。实测值与技术协议规定值比较，变化不应大于±5％
电气设备交接试验标准
电气设备交接试验标准电气设备交接试验是一项非常重要的测试环节，它的目的是为了验证设备是否符合规格、是否能够正常工作、是否安全可靠。
交接试验是电气设备安装和调试中必要的环节，如果交接试验不合格，将会对后续的工作造成严重影响，因此，实施电气设备交接试验是非常必要和重要的。
下面我们来了解一下电气设备交接试验的标准。
一、试验前的准备工作在实施电气设备交接试验之前，需要进行一些准备工作，包括验收工作、试验前的准备工作和安全措施：1.验收工作：需要在设备安装完成后进行初步的检查和调试。
这些检查和调试包括设备的电气连接、接地、电缆接头、空气开关、遥控开关等。
2.试验前的准备工作：在实施交接试验之前，需要确定测试人员，检查设备细节，确保仪器和设备都已经正确设置，如接线图、断路器负荷开关、电源电流值（输出或输入）等。
还需检查检验仪器的性能是否正常。
3.安全措施：应当确保所有交接试验开始前必需的安全措施已经采取。
例如，仪器仪表要正确地安装；主电源应当关闭并锁定；根据工作环境俯仰高度，确定吊装工具的可靠性；检查断路器的短路跳闸时间是否在国家标准之内；蓄电池终端需要加上安全器等。
二、交接试验的标准交接试验的主要目标是测试电气设备是否符合规格，确保设备的正常工作和安全可靠。
因此，交接试验需要按照标准进行测试，以确保设备测试的科学性和标准化。
1.试验标准的选择要根据不同设备的型号和参数去选择不同的试验标准。
例如：针对高压开关，应按《高压开关检验标准》执行，而针对发电机，应依照《旋转发电机测试方法》进行测试。
2.试验前必须测试的项目机井交接试验应包括静态试验、动态试验和保护试验。
静态试验主要是测试设备的基础性能。
其中，包括对三相电压、电流、功率因素、电阻、绝缘电阻和接地电阻等进行测试。
动态试验主要测试设备的功率振荡、电流、电压的变化等，包括供电频率，应变压器比率、容量和处理能力、电站负载下稳定性问题等。
保护试验主要是测试设备的安全保护，包括对过载、过电流、绝缘缺陷、短路等进行检测。
外电工程电气交接试验方案

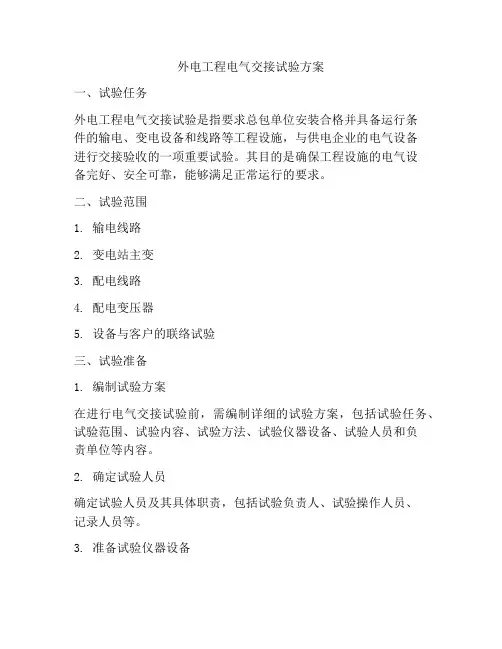

外电工程电气交接试验方案一、试验任务外电工程电气交接试验是指要求总包单位安装合格并具备运行条件的输电、变电设备和线路等工程设施，与供电企业的电气设备进行交接验收的一项重要试验。
其目的是确保工程设施的电气设备完好、安全可靠，能够满足正常运行的要求。
二、试验范围1. 输电线路2. 变电站主变3. 配电线路4. 配电变压器5. 设备与客户的联络试验三、试验准备1. 编制试验方案在进行电气交接试验前，需编制详细的试验方案，包括试验任务、试验范围、试验内容、试验方法、试验仪器设备、试验人员和负责单位等内容。
2. 确定试验人员确定试验人员及其具体职责，包括试验负责人、试验操作人员、记录人员等。
3. 准备试验仪器设备需准备好适用于电气设备和线路的测试仪器和设备，如继电保护测试仪、电能表测试仪、绝缘电阻测试仪、接地电阻测试仪等。
4. 确保安全措施试验前需确保试验现场的安全措施完备，保护措施到位。
试验人员需穿着符合规定的防护装备，并严格遵守相关安全操作规程。
5. 试验通知提前通知相关单位参与试验，并确保试验开展的顺利进行。
四、试验内容1. 输电线路对输电线路进行绝缘电阻测试、导通试验、电气参数测试，检测输电线路的电气性能是否符合要求。
2. 变电站主变对变电站主变进行继电保护装置的检查、工频耐压测试、零序电压试验，验证主变的安全可靠性。
3. 配电线路对配电线路进行绝缘电阻测试、导通试验、负荷试验，检测配电线路的电气性能。
4. 配电变压器对配电变压器进行继电保护装置的检查、工频耐压测试、零序电压试验，验证变压器的安全可靠性。
5. 设备与客户的联络试验对设备与客户的接线和连接进行检查和测试，确保与客户设备的联络正确可靠。
五、试验流程1. 检查试验仪器设备试验人员需确认试验仪器设备齐全符合要求，保证其正常工作状态。
2. 安全措施试验人员需对试验现场的安全措施进行检查，确保安全措施到位。
3. 试验前准备对试验现场进行布线、设备连接和接地处理，确保试验顺利进行。
电气设备交接试验标准
电气设备交接试验标准一、引言。
电气设备交接试验是在电气设备安装完毕后，进行的一项重要的试验工作。
其目的是验证设备的安装质量和性能，确保设备能够正常运行，达到预期的使用效果。
本文将介绍电气设备交接试验的标准要求和相关注意事项，以便工程人员在进行试验时能够按照标准要求进行操作，确保试验结果的准确性和可靠性。
二、试验前的准备工作。
1. 确定试验方案。
在进行电气设备交接试验前，需要制定详细的试验方案，包括试验内容、试验方法、试验仪器设备、试验人员等。
试验方案应该与设备的安装和使用要求相符，确保试验能够全面、准确地检验设备的性能和安全性。
2. 准备试验仪器设备。
在进行电气设备交接试验时，需要准备相应的试验仪器设备，包括电压表、电流表、绝缘电阻测试仪、接地测试仪等。
这些仪器设备应该经过校准和检定，确保其测量结果的准确性和可靠性。
3. 确保试验环境安全。
在进行电气设备交接试验时，需要确保试验环境的安全性，包括电气设备周围的环境清洁、通风良好、无易燃易爆物品等。
同时，需要对试验人员进行安全培训，确保其能够正确使用试验仪器设备，避免发生安全事故。
三、试验内容及标准要求。
1. 电气设备的接地电阻测试。
在进行电气设备交接试验时，需要对设备的接地电阻进行测试。
根据《电气设备安装工程验收规范》，设备的接地电阻应该符合相关标准要求，一般要求接地电阻不应大于4Ω。
在进行测试时，应该使用专业的接地测试仪进行测试，并记录测试结果。
2. 电气设备的绝缘电阻测试。
在进行电气设备交接试验时，需要对设备的绝缘电阻进行测试。
根据《电气设备安装工程验收规范》，设备的绝缘电阻应该符合相关标准要求，一般要求绝缘电阻不应小于2MΩ。
在进行测试时，应该使用专业的绝缘电阻测试仪进行测试，并记录测试结果。
3. 电气设备的耐压测试。
在进行电气设备交接试验时，需要对设备的耐压性能进行测试。
根据《电气设备安装工程验收规范》，设备的耐压性能应该符合相关标准要求，一般要求设备在一定的电压下能够正常运行，不发生击穿、放电等现象。
电气设备交接试验项目及方法
电气设备交接试验项目及方法一、试验项目1.接地系统检测：包括接地电阻测量、接地体电压测量等。
接地系统是防止触电危险的重要保护措施，试验时应确保接地电阻符合标准要求，并进行接地体电压测量，确保不超过允许值。
2.电气设备运行试验：包括设备的启动试运行、正常运行、停机和复旧等。
试验时应确保设备的各项参数正常，无异常噪音、过热等现象，确保设备能够正常运行。
3.保护装置试验：包括保护装置的校验和功能试验。
试验时应按照设计要求，对各种保护装置进行测试，如过载保护、短路保护、接地保护等，确保各项保护装置功能正常可靠。
4.开关试验：包括开关的机械性能试验和电气性能试验。
机械性能试验包括操作力试验、操作次数试验等；电气性能试验包括触头接触电阻试验、分断能力试验等。
试验时应确保开关的机械和电气性能满足要求。
5.变压器试验：包括变压器的绝缘电阻测定、变比测定、负荷损耗测定等。
试验时应确保变压器的各项性能指标符合要求。
6.电容器试验：包括电容器的绝缘电阻测量、容量测量、损耗角测量等。
试验时应确保电容器的绝缘和电性能符合要求。
7.电缆试验：包括电缆的绝缘电阻测量、局部放电测量、耐压试验等。
试验时应确保电缆的绝缘性能良好，无局部放电现象。
二、试验方法1.试验前的准备工作：包括试验设备的校准、标定，试验仪器的检查和保养等。
确保试验设备和仪器的工作正常。
2.试验参数的测量和记录：根据试验项目，选择合适的试验仪器进行测量，将测得的数据进行准确记录，确保测试结果真实可靠。
3.试验的操作步骤：根据试验项目的要求，有序地进行试验操作。
操作时应按照规定的程序和要求进行，确保试验的准确性和可靠性。
4.试验结果的分析和评估：对试验结果进行分析和评估，在发现问题和不合格现象时，要及时采取相应的措施进行纠正和处理。
5.试验报告的编制：根据试验结果，编制试验报告。
报告应包括试验项目、试验方法、试验结果等内容，并附上试验记录和相关证明材料等。
通过电气设备交接试验，可以确保设备的性能和安全可靠性，为正常的使用运行奠定基础。
电气交接试验的内容与要点
电气交接试验的内容与要点电气交接试验是在电力工程中进行的一种关键测试，旨在确保电气系统安装和运行的正常和安全。
本文将深入探讨电气交接试验的内容和要点，以帮助读者更好地理解和应用这一过程。
一、电气交接试验的概述电气交接试验是电力工程实施过程中的一项重要环节，它包括对发电机、变压器、开关设备、电缆等电气设备的测试和验证。
这一系列试验是为了验证电气装置是否符合设计要求、规范要求以及适用的法规和标准。
电气交接试验通常在电气设备安装完毕、调试完成后进行，以确保电力系统的安全可靠运行。
二、电气交接试验的内容与要点1. 发电机试验发电机试验是电气交接试验的重要环节之一。
在发电机试验中，需要对发电机的绝缘电阻、接地电阻、励磁电流、励磁电压等参数进行测量和检查，以确保发电机的正常运行。
2. 变压器试验变压器试验是电气交接试验的另一个重要环节。
在变压器试验中，需要对变压器的绝缘电阻、回路电阻、耐压试验以及油浸试验等进行测量和验证。
这些试验有助于确认变压器的绝缘性能和运行稳定性。
3. 开关设备试验开关设备试验是电气交接试验的关键环节之一。
在开关设备试验中，需要对开关设备的操作性能、接触电阻、断口断电试验等进行测量和检查，以确保开关设备的正常运行和保护功能。
4. 电缆试验电缆试验是电气交接试验中不可或缺的一项内容。
在电缆试验中，需要对电缆的绝缘电阻、耐压试验、电缆长度测量以及绝缘损耗等进行测量和验证，以确保电缆系统的安全可靠。
5. 其他试验除了上述几种常见的电气交接试验外，根据具体项目的需要，还可能涉及到接地系统试验、避雷器试验、继电保护试验等其他类型的试验。
三、电气交接试验的观点和理解电气交接试验是确保电力系统安全运行的重要环节，具有以下几个观点和理解：1. 电气交接试验是一个综合性的过程，需要全面考虑各种电气设备和系统的测试和验证，以确保整个电力系统的安全可靠运行。
2. 电气交接试验需要严格按照国家和行业标准进行，以确保测试结果的准确性和可靠性。
电气交接试验方案
电气交接试验方案一、试验目的本次电气交接试验的主要目的是验证电气设备的安装质量和性能，检测设备的运行状态，保证其满足试验要求，为设备的正式投运提供依据。
二、试验内容1.设备安装验收试验：（1）检查电气设备的安装位置、固定方式和接地情况；（2）检查设备的绝缘电阻、绝缘强度和接线情况；（3）检查设备的配线盘、电缆桥架和接线盒是否安装牢固、整洁，接线是否正确。
2.设备线缆接地试验：（1）对设备的线缆进行连通性测试，确保线缆的正确连接；（2）对线缆进行接地电阻测试，确保接地电阻满足要求。
3.设备运行试验：（1）设备开关操作试验，包括手自动切换、遥控切换等；（2）设备的电流、电压、功率等性能指标测试；（3）设备的运行稳定性试验，包括温升试验、运行负载试验等。
三、试验准备1.组织人员：试验中需要安排专业的电气试验人员，负责执行试验工作。
2.试验设备和仪器：准备必要的试验设备和仪器，如绝缘测试仪、接地电阻测试仪、电流电压表等。
3.试验文档和表格：准备试验记录表、试验报告模板等相关试验文档。
4.试验环境：确保试验场地的安全和环境要求，并对试验设备进行前期检查和维护。
四、试验执行步骤1.设备安装验收试验：（1）依次检查各个设备的安装位置、固定情况和接地状态，填写安装验收记录。
（2）使用绝缘测试仪对设备的接地电阻、绝缘电阻进行测试，记录测试结果。
（3）检查配线盘、电缆桥架和接线盒的安装情况，检查接线是否正确，记录检查结果。
2.设备线缆接地试验：（1）对各个设备的线缆进行连通性测试，确保设备的线缆连接正确无误。
（2）对线缆进行接地电阻测试，确保接地电阻满足要求。
3.设备运行试验：（1）按照试验要求对设备进行开关操作试验，记录试验结果。
（2）测试设备的电流、电压、功率等性能指标，记录测试结果。
（3）对设备进行运行稳定性试验，包括温升试验和运行负载试验等。
五、试验数据处理与分析根据试验记录，对试验数据进行整理、汇总和分析，得出试验结果。
电气设备交接试验标准
电气设备交接试验标准一、引言。
电气设备交接试验是指在电气设备交接时进行的一系列测试和检查，旨在保证设备的正常运行和安全使用。
本标准旨在规范电气设备交接试验的程序和要求，以确保交接过程中的顺利进行，并最大程度地减少潜在的安全隐患。
二、适用范围。
本标准适用于各类电气设备的交接试验，包括但不限于变压器、开关设备、电缆等。
三、交接试验内容。
1. 设备基本信息确认。
在进行交接试验前，首先需要对交接的电气设备进行基本信息确认，包括设备型号、规格、生产厂家、出厂日期等信息的核对。
2. 设备外观检查。
对交接的电气设备外观进行检查，确认设备外壳是否完整，有无损坏、变形、漏油等情况。
3. 电气连接检查。
对设备的电气连接进行检查，包括接地线、接地电阻、接地极性等，确保连接牢固可靠。
4. 绝缘电阻测试。
对设备的绝缘电阻进行测试，确保绝缘电阻值符合要求，以保证设备的安全可靠性。
5. 功能试验。
对设备的各项功能进行试验，包括但不限于开关操作、保护动作、电流电压检测等，以验证设备的正常运行。
6. 安全保护装置检查。
对设备的安全保护装置进行检查，确保各项安全保护装置的正常运行。
7. 记录与报告。
对交接试验的各项结果进行记录，并形成交接试验报告，包括设备基本信息、检查结果、存在的问题及处理意见等内容。
四、交接试验程序。
1. 交接前准备。
在进行交接试验前，需要做好充分的准备工作，包括确定试验人员、准备试验仪器设备、核对试验标准等。
2. 试验过程。
按照交接试验内容的要求，进行设备的逐项检查和试验，确保每一项内容都得到充分的验证和确认。
3. 问题处理。
若在试验过程中发现设备存在问题，需要及时记录并提出处理意见，确保问题得到及时解决。
4. 试验报告。
根据试验结果，形成交接试验报告，并由相关责任人签字确认。
五、交接试验要求。
1. 试验人员应具备相关的电气设备知识和试验经验，确保试验的准确性和可靠性。
2. 试验过程中应严格按照标准要求进行，不得随意更改试验内容和程序。
电气交接试验方案
电气交接试验方案一、试验介绍电气交接试验是一项重要的施工验收工作，旨在验证电气设备和系统的运行可靠性和合规性，确保设备和系统符合设计要求，达到安全、稳定、可靠的运行状态。
本试验方案旨在制定详细的试验计划和步骤，以确保试验的顺利进行。
二、试验对象1.高低压开关柜：包括配电开关柜、主接线柜等。
2.输配电设备：变压器、发电机组、电缆线路、继电保护及自动化设备等。
3.充电桩：充电设施及相关设备。
三、试验准备1.确定试验人员：试验负责人、试验操作人员、监理工程师等。
2.验证试验设备：检查试验设备是否齐全、正常运行。
3.制定详细试验计划：根据试验对象和试验要求制定详细的试验计划。
4.制定试验记录表：试验记录表应包括试验对象、试验日期、试验项目、试验结果等内容。
四、试验步骤1.施工检验：对电气设备和线路进行外观检查，检查是否有损坏、锈蚀、松动等情况。
2.电器设备试验：对电器设备进行功能测试，包括开关柜的合闸、分闸性能测试、变压器的容量测试等。
3.路灯和标志试验：对路灯和交通标志进行试验，如照明亮度、标志的反射性能等。
4.输配电线路试验：对地线、接地电阻进行测量，安全性能试验等。
5.发电机及自动化设备试验：对发电机及自动化设备进行试验，包括发电机接地电阻测试、发电机暂态稳定试验等。
6.充电桩试验：对充电桩设施进行试验，包括充电效率测试、安全性能试验等。
7.继电保护试验：对继电保护系统进行试验，包括保护动作测试、保护设备参数设置检查等。
8.数据采集及记录：按照试验记录表要求进行数据采集及记录，并确保记录的准确性和完整性。
五、试验判定标准1.电器设备试验：设备运行正常，开关灵活可靠，电器参数符合设计要求。
2.输配电线路试验：线路接地电阻小于规定值，线路安全性能符合要求。
3.发电机及自动化设备试验：发电机暂态稳定性能和接地电阻符合规范要求。
4.充电桩试验：充电效率符合要求，设备安全性能稳定可靠。
5.继电保护试验：保护装置正常运行，动作准确可靠，参数设置符合要求。
电气设备交接试验项目及方法演示教学
符合电压比的规律；电压等级在 220kV 及以上的电力变压器，其电压比 的允许误差在额定分接头位置时为±0.5%。 注： “无明显差别”可按如下考虑： 1 电压等级在35kV以下，电压比小于3的变压器电压比允许偏差不超过 ±1%； 2 其他所有变压器额定分接下电压比允许偏差不超过±0.5%； 3 其它分接的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过
电气设备交接试验项目及方法
一、基本要求
3、在进行与温度及湿度有关的各种试验时，应同时测量被试物周 围的温度及湿度。绝缘试验应在良好天气且被试物及仪器周围温 度不宜低于 5℃，空气相对湿度不宜高于80% 的条件下进行。对 不满足上述温度、湿度条件情况下测得的试验数据，应进行综合 分析，以判断电气设备是否可以投入运行。
平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以 上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值 的相互差值应小于平均值的1%； 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大 于 2%；不同温度下电阻值按照式7.0.3换算： R2=R1(T+t2)／( T+t1) 式中 R1、R2——分别为温度在t1、t2时的电阻值； T——计算用常数，铜导线取235，铝导线取225。 4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行 比较。但应说明原因。
电气交接试验方案
电气交接试验方案
一、实验目的
本实验的目的是通过模拟实际情况下的电气交接测试，验证供电设备或设施的电气特性，保证电气设备在交接后能够正常运行工作。
二、实验内容
1. 组织实验人员进行安全教育和安全防护知识培训。
2. 根据设备或设施的电气性能和交接要求，编制电气交接试验方案。
3. 按照试验方案，对设备或设施进行电气交接试验。
4. 对试验中出现的问题进行分析，并采取正确的处理方法。
5. 整理并汇总试验结果，撰写试验报告。
三、实验仪器
1. 绝缘电阻测试仪；
2. 电压表；
3. 电流表；
4. 电表。
四、实验步骤
1. 确定试验范围和试验参数，编制电气交接试验方案。
电气交接试验方案(Word最新版)
电气交接试验方案通过整理的电气交接试验方案相关文档，渴望对大家有所扶植，感谢观看！电气交接试验方案书目一编制说明2 1、编制目的2 2、适用范围2 3、编制依据2 二、工程概况2 1、工程简介2 2、主要工作量3 三、人员支配5 1、人员组织5 2、人员职责6 四、工作打算7 1、工器具打算7 2、现场打算8 五、试验程序及留意事项8 1、试验程序8 2、试验项目8 五、质量保证措施22 1、质量管理标准22 2、质检要求22 3、设备试验质量薄弱点分析及限制22 4、数码照片管理23 六、平安限制23 1、危急点分析及预控措施23 2、平安留意事项24 3、施工用电平安限制25 4、高空作业平安限制25 一编制说明1、编制目的为确保电气设备交接试验的顺当进行，保证试验工作的平安、优质、高效，特编制本高压试验作业指导书。
2、适用范围本电气交接试验施工方案仅适用于九江武宁200kV 变电站新建工程全部高压电气设备的交接试验工作。
3、编制依据1、89号《关于强化输变电工程施工过程质量限制数码照片采集与管理的工作要求》基建质量〔2021〕322 号2、国家电网公司关于印发《国家电网公司电力平安工作规程（电网建设部分）》（试行）的通知（国家电网安质〔2021〕212号；3、《国家电网公司十八项电网重大反事故措施》国家电网生〔2021〕352号4、《国家电网公司现场标准化作业指导书编制导则》（试行；5、《电气装置安装工程电气设备交接试验标准》（GB50150-2006）6、《输变电工程平安文明施工标准》（Q/GDW250-2009）7、江西省电力勘测设计院施工蓝图；二、工程概况1、工程简介项目名称工程规模九江武宁220kV 变电站新建工程180MVA主变压器1台220kV线路间隔2回(220kV双母线) 110kV线路间隔5回（110kV双母线）10kV 线路间隔6回（10kV单母线）10kV并联电容器3×8Mvar 10kV并联电抗器1×10Mvar 2、主要工作量序号类别名称试验项目试验依据数量1 高压试验电力变压器测量绕组连同套管的直流电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 220kV变压器1台检查全部分接头的电压比检查变压器的三相接线组别和单相变压器引出线的极性测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻非纯瓷套管的试验测量绕组连同套管的绝缘电阻、吸取比或极化指数测量绕组连同套管的介质损耗角正切值tanδ 测量绕组连同套管的直流泄漏电流绕组连同套管的沟通耐压试验序号类别名称试验项目试验依据数量2 高压试验互感器测量绕组的绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 国家电网公司办公厅基建【2008】20号《基建类和生产类标准差异协调统一条款》国家电网科【2021】12号《基建与生产类标准差异协调统一一条款》220kV电压互感器5台220kV电流互感器3组110kV电压互感器11台110kV电流互感器7组10kV电压互感器1组10kV 电流互感器12组测量35kV 及以上电压等级互感器的介质损耗角正切值tanδ 沟通耐压试验绝缘介质性能试验测量绕组的直流电阻检查接线组别和极性测量电流互感器的励磁特性曲线测量电磁式电压互感器的励磁特性3 高压试验真空断路器测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 12台测量每相导电回路的电阻沟通耐压试验测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量分、合闸时触头的弹跳时间测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻断路器操动机构的试验4 高压试验六氟化硫断路器测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 220kV断路器3台110kV断路器7台测量每相导电回路的电阻测量断路器的分、合闸时间测量断路器的分、合闸速度测量断路器主、辅触头分、合闸的同期性及协作时间测量断路器分、合闸线圈绝缘电阻及直流电阻断路器操动机构的试验 5 高压试验隔离开关测量负荷开关导电回路的电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 220kV隔离开关8组110kV隔离开关22组操动机构的试验6 高压试验套管测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 220kV套管3根110kV套管3根中性点套管2根测量20kV 及以上非纯瓷套管的介质损耗角正切值tanδ和电容值绝缘油的试验序号类别名称试验项目试验依据数量7 高压试验悬式绝缘子和支柱绝缘子测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 约1245片沟通耐压试验8 高压试验电力电缆测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 10kV电缆11根沟通耐压试验测量金属屏蔽层电阻和导体电阻比检查电缆线路两端的相位9 高压试验电容器测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 3台测量耦合电容器、断路器电容器的介质损耗角正切值tanδ 及电容值并联电容器沟通耐压试验10 高压试验避雷器测量金属氧化物避雷器及基座绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 220kV 避雷器3组110kV避雷器6组10kV避雷器13组测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流检查放电记数器动作状况及监视电流表指示11 高压试验架空线路测量绝缘子和线路的绝缘电阻《电气装置安装工程电气设备交接试验标准》GB 50150－2006 全站检查相位12 高压试验接地装置接地网电气完整性测试《电气装置安装工程电气设备交接试验标准》GB 50150－2006 《接地装置特性参数测量导则》DL/T 475-2006 全站接地阻抗测量独立避雷针接地阻抗测量13 其它试验温度计外观检查《压力式温度计检定规程》JJG310—2002 《温度变送器校准规范》JJF1183—2007 主变油面温度计2块主变绕组温度计1块绝缘电阻测量误差检查序号类别名称试验项目试验依据数量14 其它试验蓄电池蓄电池内阻测量《电气装置安装工程蓄电池施工及验收规范》GB50172-92 208只三、人员支配1、人员组织现场施工总负责人：任朝凤现场技术负责人：邓克炎高压试验负责人：胡星火平安检查人员：余斌操作人员：高压试验工4人2、人员职责2.1施工总负责人职责1）主持现场工作，对高压试验和组织调度实施全过程管理，确保工程施工顺当进行。
电气交接试验方案
电气交接试验方案电气交接试验是指在电气工程建成调试阶段，将工作和备用的高、中、低压电缆、设备和接地系统，较详细地检查一遍、一一认真测试、验收，并提出若干改进、完善方案的过程。
其目的在于保证工程的安全、可靠、优质运行。
下面介绍一份电气交接试验方案：一、性能指标检测电压等级：10KV、0.4KV。
控制设备序号：GK101……GK110。
装置物理地址：从G101—-G110，从左至右排列。
检验环境温度：0℃～40℃，相对湿度：不大于85%。
二、试验项目1、线路测量：测量线路绝缘电阻，测量线路电气距离和电位差，确认线路运行起来的基本电学性能。
2、绝缘试验：对从1000V以下的所有电气设备和线路和地线进行各种试验，确认各种设备的绝缘状态良好。
3、断路保护试验：二次保护线路的接线和测试，确保二次保护准确可靠，一次保护初步测试。
4、接地系统测试：测试设备和其它所有区域的接地电阻，并对接地电流进行测试。
5、变压器试验：确认变压器的参数（主要是变比和交流电阻）；确认冷却系统的运行状态。
6、自动化系统测试：主要是控制保护单元和自动化管理系统的接线测试和碳化测试。
7、高压开关试验：高压开关性能实验，检查开关的交接情况。
8、低压设备试验：检测低压电器（断路器、接触器、保护继电器）的性能和接线状态等。
9、避雷器试验：点对点接地电阻测试，雷电冲击电压浪形测试，电容电压测试。
10、配电柜试验：配电柜的各种设备和继电器的性能以及应急切换性能等的测试。
三、测试仪器1、绝缘电阻测试仪。
2、断路器动作次数计。
3、有载开关试验台。
4、继电器测量仪。
5、接地电流测试仪。
6、高压开关测试仪。
7、电力负载银河平衡装置。
四、试验周期开停运前，预计需要十五天左右。
五、试验过程1、检测设备和检测人员到位。
2、检测设备和检测电路的接线准备。
3、安全操控人员到位。
4、试验设备和检查过程中设定和测试参数的文档生成。
5、在预测试期间进行了所有标准测试，确认所有电气设备的参数符合要求。
电气设备交接试验项目策划及要求概述
电气设备交接试验项目策划及要求概述一、项目策划1.确定项目目标和范围：明确电气设备交接试验的目标，确定要交接试验的具体设备范围。
2.制定项目计划：确定交接试验的时间节点和工作流程，安排人员和资源，确保试验按计划进行。
3.确认试验内容和要求：对于每个设备，确定试验内容和要求，包括试验项目、试验方法、试验标准等。
4.制定试验方案：根据试验内容和要求，制定试验方案，包括试验步骤、试验装置、试验数据采集和处理等。
5.安全措施和风险评估：对试验过程中可能涉及的安全风险进行评估，制定相应的安全措施，确保试验安全进行。
6.涉及其他工作的协调：如与工程施工、设备供应商、监理等相关单位进行有效沟通和协调，确保各项工作协同进行。
7.编制交接试验报告：对试验结果进行总结，编制交接试验报告，记录试验的过程和结果。
二、试验要求1.设备身份确认：在试验开始之前，应核对设备的基本信息和相关文件，确保进行试验的设备身份正确。
2.设备运行检查：对电气设备进行运行检查，包括设备的各项参数设置、运行状态监测等。
3.设备运行稳定性：对电气设备进行运行稳定性试验，包括长时间稳定运行试验和突变试验，以验证设备的运行稳定性和可靠性。
4.设备保护功能试验：对电气设备的保护功能进行试验，包括过载保护、短路保护、漏电保护等。
5.电气设备安全试验：对电气设备的安全性进行试验，包括接地电阻、绝缘电阻、耐压试验等。
6.设备运行参数测试：对电气设备的运行参数进行测试，包括电流、电压、功率因数等。
7.试验记录和报告编制：及时记录试验过程和结果，编制交接试验报告，对试验的过程和结果进行总结。
8.完成交接手续：试验合格后，按照相关程序和规定办理交接手续，将设备正式交接给使用单位。
三、项目组织和要求1.项目组织：设立专门的项目组织机构，明确各个角色和责任，确保项目顺利进行。
2.资源保障：提供必要的试验设备和工具，确保试验能够顺利进行。
3.人员要求：具备相应电气设备试验经验和资质的人员，能够独立进行试验工作。
电气设备交接试验标准
电气设备交接试验标准电气设备交接试验是指在设备安装、调试完成后，由施工单位向使用单位交接设备并进行测试的一项重要工作。
电气设备交接试验的标准化是确保设备安全可靠运行的重要保障，也是保证施工质量的重要手段。
本文将介绍电气设备交接试验的标准内容及要求，以期为相关工作提供指导。
一、试验范围。
电气设备交接试验的范围包括但不限于，变压器、开关设备、配电设备、发电机、电缆线路等电气设备的交接试验。
二、试验内容。
1. 设备外观检查，检查设备外观是否完好，无损坏、变形、腐蚀等情况。
2. 设备接线端子检查，检查设备接线端子是否牢固，接线是否正确，端子盖是否完好。
3. 设备运行试验，对设备进行运行试验，检查设备运行是否正常，是否有异常噪音、振动等情况。
4. 设备保护试验，对设备的保护装置进行测试，确保保护装置的灵敏可靠。
5. 设备绝缘试验，对设备的绝缘电阻进行测量，确保设备的绝缘性能符合要求。
6. 设备接地试验，对设备的接地电阻进行测量，确保设备的接地性能符合要求。
7. 设备操作试验，对设备的操作功能进行测试，确保设备的操作性能符合要求。
三、试验要求。
1. 试验应由具有相应资质的电气工程技术人员进行，确保试验的准确性和可靠性。
2. 试验记录应详细完整，包括试验时间、试验人员、试验结果等内容。
3. 试验过程中如发现异常情况，应及时停止试验并进行处理，确保安全。
4. 试验合格后，应出具试验报告，并由相关单位负责人签字确认。
四、试验标准。
电气设备交接试验的标准应符合国家相关标准及行业规范要求，确保试验的科学性和规范性。
五、试验结果处理。
1. 试验合格，设备可以正常交接使用。
2. 试验不合格，对不合格的设备应及时进行整改，直至达到合格要求为止。
六、结语。
电气设备交接试验是保证设备安全可靠运行的重要环节，各相关单位应严格按照标准要求进行试验，并确保试验结果的准确性和可靠性。
希望本文的介绍能够为相关工作提供一定的指导，促进电气设备交接试验工作的规范化和标准化。
电气交接试验施工方案精选全文
可编辑修改精选全文完整版电气交接试验施工方案一、引言电气交接试验是电力工程建设中重要的环节，也是保证电网安全运行的关键点。
而电气交接试验施工方案则是该测试成功的关键之一。
本文基于某电力工程的实际情况，详细介绍电气交接试验施工方案。
二、工程概况某电力工程是一项10kV配电线路新建工程，所在地为江苏省南通市开发区。
配电线路全长为15千米，新建变电所2座，柱式变压器10台，开闭所2座，钢管杆塔36座，施工周期为6个月。
三、试验内容及试验方案电气交接试验主要内容包括耐压试验、绝缘电阻测试、接地电阻测试、保护接地测试、绝缘油质量测试、保护及自动化系统测试等。
电气交接试验施工方案应根据工程具体情况进行制定。
1. 耐压试验耐压试验是用于验证设备绝缘性能，确定系统在正常工作电压下的可靠性的试验。
试验电压应为1.5Uo，持续时间应符合相关国家标准。
以钢管杆塔1#为例，施工方案如下：（1）试验电压为10.5kV（1.5Uo），每个相位持续时间为1分钟，当干燥状态下的耐压测试合格后，进行湿度下的测试。
（2）湿度试验电压为7.5kV（1.5Uo/2），每个相位持续时间为10分钟。
在湿度条件下，耐壳体逐渐逼近中值接地电阻的直线部分，以保证设备在实际使用中具有足够的安全裕度。
2.绝缘电阻测试绝缘电阻测试评估设备的绝缘状态，能在设备中发现潜在的电气故障。
以某变电所为例，施工方案如下：（1）选择测试仪器，并经校准合格。
（2）进行预试验前，先将测试设备的正、负极分别接地，并接通电源。
（3）对测试设备上的每个绝缘部位，用1kV小电流（不大于1mA）进行测试，并做好记录，以后对比分析。
3. 接地电阻测试接地电阻测试用于评估设备接地系统的可靠性。
以某钢管杆塔为例，施工方案如下：（1）将测量点上除接地体外，其他金属电气设备及电缆架接地，确保接地体不受干扰的情况下进行测试。
（2）采用4针接地电阻测试仪，正、负极测量两个电极之间的电阻值，以提高测试精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、基本要求
7、进行电气绝缘的测量和试验时，当只有个别项目达不到标准的 规定时，则应根据全面的试验记录进行综合判断，经综合判断认 为可以投入运行者，可以投入运行。当电气设备的额定电压与实 际使用的额定工作电压不同时，应按规定确定试验电压的标准： 采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额 定电压的试验标准进行；采用较高电压等级的电气设备在于满足 产品通用性及机械强度的要求时，可以按照设备实际使用的额定 工作电压的试验标准进行； 采用较高电压等级的电气设备在于满 足高海拔地区要求时，应在安装地点按实际使用的额定工作电压 的试验标准进行。
电气设备交接试验项目及要求
中铁电气化局集团第一电气试验室 20方法，应执行以下国家标准要求 16927.1《高电压试验技术 第一部分 一般试验要求》 16927.2、《高电压试验技术 第二部分 测量系统》 474.1～5 《现场绝缘试验实施导则》 及相关设备标准的规定进行。 2、 进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各
总烃：20， H2：10， C2H2：0，
油中微量水分的测量，应符合下述规定：变压器油中 的微量水分含量，对电压等级为 110 的，不应大于 20； 220 的，不应大于 15
二 电力变压器试验
测量绕组连同套管的直流电阻， 作用：
1）检查绕组接头的焊接质量和绕组是否匝间短路； 2）检查分接开关触头接触是否良好，位置指示是否准确； 3）引出线是否断裂 4）多股导线并绕的绕组是否断股； 5）接线板连接头是否连接良好。 仪器： 变压器直流电阻测试仪
二 电力变压器试验
电力变压器的试验项目，应包括下列内容： 1 绝缘油试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝
缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值 δ ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 14 额定电压下的冲击合闸试验； 15 检查相位；
二 电力变压器试验
1绝缘油
油中溶解气体的色谱分析，应符合下述规定：电压等 级在66 及以上的变压器，应在注油静置后、耐压和局 部放电试验24h后、冲击合闸及额定电压下运行24h后， 各进行一次变压器器身内绝缘油的油中溶解气体的色 谱分析。试验应按《变压器油中溶解气体分析和判断 导则》 7252进行。各次测得的氢、乙炔、总烃含量， 应无明显差别。新装变压器油中H2 与烃类气体含量 （μ）任一项不宜超过下列数值：
二 电力变压器试验
要求： 1 测量应在各分接头的所有位置上进行； 2 1600 及以下电压等级三相变压器，各相测得值的相互差值应小于平均
值的 4%，线间测得值的相互差值应小于平均值的2%；1600 以上三相变 压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互 差值应小于平均值的1%； 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应 大于 2%；不同温度下电阻值按照式7.0.3换算： R21(2)／( 1) 式中 R1、R2——分别为温度在t1、t2时的电阻值； T——计算用常数，铜导线取235，铝导线取225。 4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进 行比较。但应说明原因。
4、绝缘电阻测量，应使用 60s 的绝缘电阻值；吸收比的测量应使 用 60s 与 15s 绝缘电阻值的比值；极化指数应为 10 与1 的绝缘电 阻值的比值。 用于极化指数测量时，兆欧表短路电流不应低于2。
5、多绕组设备进行绝缘试验时，非被试绕组应予短路接地。
一、基本要求
6、测量绝缘电阻时，采用兆欧表的电压等级，在本标准未作特殊规定时，应按下 列规定执行：
一、基本要求
3、在进行与温度及湿度有关的各种试验时，应同时测量被试物周 围的温度及湿度。绝缘试验应在良好天气且被试物及仪器周围温 度不宜低于 5℃，空气相对湿度不宜高于80% 的条件下进行。对 不满足上述温度、湿度条件情况下测得的试验数据，应进行综合 分析，以判断电气设备是否可以投入运行。
试验时，应注意环境温度的影响，对油浸式变压器，应以被试物 上层油温作为测试温度。标准中规定的常温范围为 10℃～40℃。
种设备分离开来单独试验。同一试验标准的设备可以连在一起试验。为 便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的 电气设备，在单独试验有困难时，也可以连在一起进行试验。试验标准 应采用连接的各种设备中的最低标准。油浸式变压器及电抗器的绝缘试 验应在充满合格油,静置一定时间，待气泡消除后方可进行。静置时间按 制造厂要求执行，当制造厂无规定时， 220的须 48h 以上；110 及以下的 须 24h 以上。 非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时， 可根据标准规定的相邻电压等级按比例采用插入法计算。 交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为 1。
