(完整版)微型断路器(MCB)知识培训
路器应采用两极；当采用三相供电时，进户的微型断路器应采用三极。且应 设置自复式过、欠电压保护器。 • 每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和 卫生间电源插座宜设置独立回路； • 除空调电源插座外，其它电源插座电路应设置漏电保护装置； • 每幢住宅的总电源进线断路器，应具有漏电保护功能。
微型断路器（MCB）知识培训
微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的 一种终端保护电器。 用于125A以下的单相、三相的短路、过载、过压等保护，包括单极 1P，二极2P、三极3P、四极4P等四种。
基础知识
结构
外观
GE微型断路器产品线
RED LINE
DMS
1P、1P+N、DPN、2P的区别
• 那么就需要选择4平方的电线作为电路电线。
• 照明线路负载低于1500W 的选择1.5平方的就完全足够，也可以放大 采用2.5平方的。
• 空调和热水器最好单走，因为空调的启动时的瞬间电流可能会达到正 常电流的2-3倍，而其他精密电器和空调走一路的话，可能会因为瞬 间电流过大损伤电器。
• 热水器长时间加热，负载的电线散热是比较大的，如果和其他用电器 在一起使用，聚集大量的热量可能会引起火灾。
微型断路器脱扣特性：（举例，C型脱扣曲线）
• 1、通过额定电流时，理论上可以连续长时间不脱扣（除非散热不良 使温度升高）；
• 2、通过2倍额定电流时，超出2秒后才会脱扣； • 3、通过5倍额定电流时，超出0.05秒后才会脱扣； • 4、通过超出10倍额定电流时，会在0.02秒之内脱扣。
如何计算线路负载电流
1、2、3P的选用
• 1P 、2P单相设备，照明可以采用1P，插座要2P；3P用在三相设备上，还 有就是三相电进户的地方
微型断路器（MCB）知识培训
微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的 一种终端保护电器。 用于125A以下的单相、三相的短路、过载、过压等保护，包括单极 1P，二极2P、三极3P、四极4P等四种。
基础知识
结构
外观
GE微型断路器产品线
RED LINE
DMS
1P、1P+N、DPN、2P的区别
• 那么就需要选择4平方的电线作为电路电线。
• 照明线路负载低于1500W 的选择1.5平方的就完全足够，也可以放大 采用2.5平方的。
• 空调和热水器最好单走，因为空调的启动时的瞬间电流可能会达到正 常电流的2-3倍，而其他精密电器和空调走一路的话，可能会因为瞬 间电流过大损伤电器。
• 热水器长时间加热，负载的电线散热是比较大的，如果和其他用电器 在一起使用，聚集大量的热量可能会引起火灾。
微型断路器脱扣特性：（举例，C型脱扣曲线）
• 1、通过额定电流时，理论上可以连续长时间不脱扣（除非散热不良 使温度升高）；
• 2、通过2倍额定电流时，超出2秒后才会脱扣； • 3、通过5倍额定电流时，超出0.05秒后才会脱扣； • 4、通过超出10倍额定电流时，会在0.02秒之内脱扣。
如何计算线路负载电流
1、2、3P的选用
• 1P 、2P单相设备，照明可以采用1P，插座要2P；3P用在三相设备上，还 有就是三相电进户的地方
《断路器知识培训》课件
THANKS源自感谢观看等环境下的断路器型号。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
断路器知识培训教材ppt课件
杠铃，就不知道他还算不算是个正常人类了。---国家标准
没做这个实验。 再拿这个运动员举例，如果他完成一次
举重后接着再一次举起同样重量重的杠铃还没有问题，那
他这就叫Ics。
To be continued
分断能力（掌握）
现在总结一下：额定极限短路分 断能力是实验时通一次短路电流，看 断路器能不能正常分断，如果正常分 断了，则说明这种断路器在发生同等 短路电流时能有效保证线路安全，但 是不保证它在这么大短路电流分断后 再遇到同等电流时还能够分断，因为 只做了一次分断实验；而额定运行短 路分断能力就能够保证即使断路器先 前遇到过短路电流在第二次时还能正 常分断—所以可靠性更高。
注：同一个壳架电流等级下的断路器外观尺寸相同； 过载等故障是指实际电流超过额定电流和壳架电
流无关
安装方式概述（掌握）
• 断路器的安装方式有固定式、插入式和抽出 式三种
• ACB安装方式分为固定式和抽出式两种：
< 本体直接固定在 开关柜内的为固 定式
本体架在抽架上，抽架 固定在开关柜内的为抽 出式 >
断路器保护功能（掌握）
• 过载长延时保护：当线路过载时，断路器会延时一段时间，延时后若 仍然存在过载则断路器就跳闸，这个时间一般在秒级。
• 短路短延时保护：当发生短路时断路器会延时后跳闸，这个时间一般 在毫秒级。
• 短路瞬时保护：当短路电流发生时断路器瞬间即跳闸以保护线路，一 般这样的短路电流往往非常大，灾难性更强。
写D表示 电动机操作机构，写Z表示转动操作 机构，就是转动手柄
至于其他的符号意思再基础篇中都有详 细说明，不再赘述，只是想再说一下如何查 找价格…
关于价格特性 • 附件的价格单加，这大家都知道了，那么本体价格查 找把握哪些呢？记住四点就能查出本体价格： • 壳架电流：相同壳架电流情况下无论额定电流大小价 格是一致的，如63A壳架，不管额定电流是6A还是63A 价格都是一样； • 极数：很好理解，二极、三极和四极价格当然不一样； • 分断能力：前面两点都一样了就要看分断能力是不是 一样，随着分断能力的越来越高，价格也越来越高。 • 安装方式：插入式的比固定式的高
低压电器培训课程(ppt 59页)
灭弧机构特点：
短路时产生的大电流电弧，
9片规整灭弧栅片，使吸引的长 弧被分割成短弧，通过灭弧栅 片的冷却，使弧柱极大降温， 去游离效果增大，电弧电压上 升，最终熄灭电弧。其它产品 一般采用不规整的灭弧栅片， 电弧不能有效吸引分割，冷却 效果慢，去游离效果低，产品 容易烧损。
产品性能分析
No Image
作改动，快速上市。（之所以没有做过大动作的 改动，与模具、上市周期、投资有关。） （还有更高好更高端的产品吗？肯定是有的）
企业的优势劣势
优势：
1、我们有250多个一级经销商，3000多个二级经销商。 网点多，分布广。
2、我们是专业的面板开关插座制造商。
3、我们产品可以满足不同档次的家居、工程需要，选 择性多。
63型 32型 63型
最大分断电流 宽度尺 寸
6000A
36㎜
4500A
18㎜
6000A 4500A 6000A
54/72㎜ 36㎜ 36/72㎜
产品主要技术参数
1、断路器 1）、额定电压 ：230/400V～ 2）、额定电流 ：6A,10A,、、、32A,40A,50A,63A 3）、额定频率：50或60Hz 4）、最大分断能力:6000A,4500A。（10000A：工业用
低压电器培训教程
一、基本的定义 二、产品展示 三、产品的分类 四、产品使用范围（用途） 五、产品工作原理 六、产品的命名规则
基础知识
一、基本的定义 1、低压------是指交流50Hz（或60Hz）、额定电压在
1200V及以下，直流额定电压在1500V及以下的电路电压。
四、产品的适用范围（用途）
小型断路器：
低压断路器ppt课件

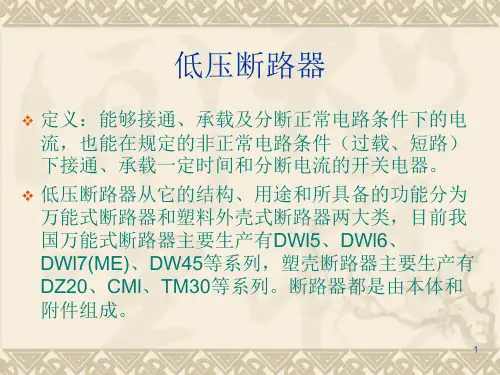

2、熔断器的主要特性 t
（1）安-秒特性 熔断器熔体熔断的电流值与 熔断时间的关系称为熔断器 的保护特性曲线，也称为熔 0 I 断器的安-秒特性。 图1-15 （2）极限分断能力 在一定条件下切断短路电流的 极限能力
fN
I
熔断器的安-秒特性
34
熔断器的选择
熔断器的类型选择:根据线路要求、适用场合和安装 条件选择； 熔断器的额定电压选择:应大于或等于实际电路的工 作电压； 熔断器额定电流选择:应大于等于所装熔体的额定电 流。 熔体电流选择： （1）对于照明线路或电阻炉等电阻性负载，熔体的额 定电流应大于或等于电路的工作电流，即 IFN≥IMN
1
2.低压断路器的分类 按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保 护式 按操作方式分: 人力操作式、动力操作式、储能操作式 按极数分: 单极、二极、三极、四极式 按安装方式又可分: 固定式、插入式、抽屉式 按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
12
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检பைடு நூலகம்施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
38
熔断器类型选用
对于小容量电动机或照明线路，一般考虑过电流保护， 应选较小熔化系数的熔体材料，如铅锡合金或 RC1A系列熔断器； 对于大容量电动机或照明线路，除考虑过电流保护外 还要考虑短路时的分断短路电流的能力，预期短路 电流较小时，可选用熔体为铜质的RC1A系列和熔 体为锌质的RM10系列熔断器，预期短路电流较大 时，宜选用具有高分断能力的RL6系列螺旋式熔断 器，预期短路电流很大时，需选用具有更高分断能 力的RT12或RT14系列熔断器。
小型断路器基本理论施耐德培训28页PPT
•
பைடு நூலகம்
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
小型断路器基本理论施耐德培训
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
小型断路器专家培训资料PPT课件
• 照明回路一般选择１０-１６Ａ小型断路器． • 住户配电箱总开关选择３２-４０Ａ两极小型断
路器或隔离开关 • 采用两极或１Ｐ＋Ｎ（相线＋中性线）漏电断
路器，做进线保护，当出现漏电和短路的时候， 立即切断相线和中线，确保人身和用电器设备 安全．
第10页/共26页
断路器导线的选择
额定电流ＩＮ（Ａ） １-６ １０ １６.２０ ２５ ３２ ４０.５０ ６３
第页/共26页
飞雕断路器磁感线圈 • 线圈：发生磁脱扣反应的重要部件，以FD20-63-IIC16为例一般是8圈。
实际根据不同安培数线圈数量也不同。如1A达到100多圈，而63A一般 只有56圈。安数不同，线径粗细也不同。
第20页/共26页
飞雕断路器动静触头
• 动静触头：是发生脱扣反应的主要部件。在通常情况下 处于闭合状态。当发生过载与短路时断开。动触头为 1.5mm紫铜镀银。静触头为1.2mm紫铜镀银。动静 触头：是发生脱扣反应的主要部件。在通常情况下处于 闭合状态。当发生过载与短路时断开。动触头为 1.5mm紫铜镀银。静触头为1.2mm紫铜镀银。
第6页/共26页
断路器正常使用和安装条件
a) 环境温度 断路器可在周围空气温度-5℃和+40℃下能正常工作（特殊订货
除外）。 b) 海拔高度
断路器安装地址的海拔在2000m以内能正常工作。 c) 污染等级
断路器的抗污染等级为2级。 d) 安装类别
断路器的安装类别为Ⅲ类。 e）安装位置
断路器可以导轨安装，也可水平、垂直、平躺安装，并且不降低 其电气性能。 f) 环境保护
烧断空开不跳导线发热空开反应不及时断路器一定要选对电流值?率先使用08厚q235消灭电弧更快使用更安全选择飞雕断路器六大理选择飞雕断路器六大理由2?软编织优质铜线内阻更小产品温升更低使用寿命更长选择飞雕断路器六大理3t2y2紫铜材料镀3u证产品可靠连接?产品使用寿命更长选择飞雕断路器六大理由?采用进口双金属片产品热脱扣性能稳定确保产品的使用安全性选择飞雕断路器六大理e
路器或隔离开关 • 采用两极或１Ｐ＋Ｎ（相线＋中性线）漏电断
路器，做进线保护，当出现漏电和短路的时候， 立即切断相线和中线，确保人身和用电器设备 安全．
第10页/共26页
断路器导线的选择
额定电流ＩＮ（Ａ） １-６ １０ １６.２０ ２５ ３２ ４０.５０ ６３
第页/共26页
飞雕断路器磁感线圈 • 线圈：发生磁脱扣反应的重要部件，以FD20-63-IIC16为例一般是8圈。
实际根据不同安培数线圈数量也不同。如1A达到100多圈，而63A一般 只有56圈。安数不同，线径粗细也不同。
第20页/共26页
飞雕断路器动静触头
• 动静触头：是发生脱扣反应的主要部件。在通常情况下 处于闭合状态。当发生过载与短路时断开。动触头为 1.5mm紫铜镀银。静触头为1.2mm紫铜镀银。动静 触头：是发生脱扣反应的主要部件。在通常情况下处于 闭合状态。当发生过载与短路时断开。动触头为 1.5mm紫铜镀银。静触头为1.2mm紫铜镀银。
第6页/共26页
断路器正常使用和安装条件
a) 环境温度 断路器可在周围空气温度-5℃和+40℃下能正常工作（特殊订货
除外）。 b) 海拔高度
断路器安装地址的海拔在2000m以内能正常工作。 c) 污染等级
断路器的抗污染等级为2级。 d) 安装类别
断路器的安装类别为Ⅲ类。 e）安装位置
断路器可以导轨安装，也可水平、垂直、平躺安装，并且不降低 其电气性能。 f) 环境保护
烧断空开不跳导线发热空开反应不及时断路器一定要选对电流值?率先使用08厚q235消灭电弧更快使用更安全选择飞雕断路器六大理选择飞雕断路器六大理由2?软编织优质铜线内阻更小产品温升更低使用寿命更长选择飞雕断路器六大理3t2y2紫铜材料镀3u证产品可靠连接?产品使用寿命更长选择飞雕断路器六大理由?采用进口双金属片产品热脱扣性能稳定确保产品的使用安全性选择飞雕断路器六大理e
《断路器培训知识》课件
配电设备进行控制和保护。
家庭用电领域的应用案例
家庭电路保护
断路器用于家庭电路中，作为过 载和短路保护装置，保障家庭用 电安全。
家电设备控制
断路器用于控制家电设备，如电 饭煲、洗衣机、空调等，通过通 断电路来控制设备的启动和停止 。
其他领域的应用案例
交通运输
在交通运输领域，断路器用于控制和 保护车辆、船舶和飞机上的电气设备 。
高效化
为了提高能源利用率和减少能源浪费，断路器技术正朝着高效化方向 发展，采用新型材料和优化结构设计，提高断路器的能效和可靠性。
未来断路器的发展方向
集成化
未来断路器将更加集成化，将多种功能集成于一个设备中，减少 设备数量和占地面积，同时提高设备的可靠性和安全性。
绿色环保
未来断路器将更加注重环保和节能，采用环保材料和节能设计，降 低能耗和排放，符合可持续发展要求。
断路器的工作原理
总结词
断路器的工作原理主要基于电流的热效应和磁场作用 。当电路中的电流超过预定值时，断路器内部的热元 件或电磁铁会产生动作，推动触点断开，从而切断电 路。
详细描述
断路器的工作原理基于电流的热效应和磁场作用。当电 路中的电流超过预定值时，断路器内部的热元件会因为 电流的热效应而发热变形，推动触点断开，切断电路。 同时，磁场作用也会在电流过载时产生吸力，使断路器 动作断开电路。此外，在短路情况下，短路电流会产生 很大的磁场力，迅速推动断路器的触点断开，切断电路 。通过这种工作原理，断路器能够在电流过载或短路时 自动切断电路，保护电路设备免受过流引起的损坏。
断路器的安装与使用
正确安装
按照产品说明书正确安装 断路器，确保接线牢固， 避免误操作导致设备损坏 或触电危险。
定期检查
家庭用电领域的应用案例
家庭电路保护
断路器用于家庭电路中，作为过 载和短路保护装置，保障家庭用 电安全。
家电设备控制
断路器用于控制家电设备，如电 饭煲、洗衣机、空调等，通过通 断电路来控制设备的启动和停止 。
其他领域的应用案例
交通运输
在交通运输领域，断路器用于控制和 保护车辆、船舶和飞机上的电气设备 。
高效化
为了提高能源利用率和减少能源浪费，断路器技术正朝着高效化方向 发展，采用新型材料和优化结构设计，提高断路器的能效和可靠性。
未来断路器的发展方向
集成化
未来断路器将更加集成化，将多种功能集成于一个设备中，减少 设备数量和占地面积，同时提高设备的可靠性和安全性。
绿色环保
未来断路器将更加注重环保和节能，采用环保材料和节能设计，降 低能耗和排放，符合可持续发展要求。
断路器的工作原理
总结词
断路器的工作原理主要基于电流的热效应和磁场作用 。当电路中的电流超过预定值时，断路器内部的热元 件或电磁铁会产生动作，推动触点断开，从而切断电 路。
详细描述
断路器的工作原理基于电流的热效应和磁场作用。当电 路中的电流超过预定值时，断路器内部的热元件会因为 电流的热效应而发热变形，推动触点断开，切断电路。 同时，磁场作用也会在电流过载时产生吸力，使断路器 动作断开电路。此外，在短路情况下，短路电流会产生 很大的磁场力，迅速推动断路器的触点断开，切断电路 。通过这种工作原理，断路器能够在电流过载或短路时 自动切断电路，保护电路设备免受过流引起的损坏。
断路器的安装与使用
正确安装
按照产品说明书正确安装 断路器，确保接线牢固， 避免误操作导致设备损坏 或触电危险。
定期检查
断路器知识培训精品PPT课件
Hydrau断lic/路Ma器gn工eti作c C原irc理uit Breakers
衔铁的一个脚移动偏心脱扣组件上的锁扣，使触头 断开，手柄 移向OFF位置。
铁芯弹簧特性
铁芯弹簧提供 “吸持” 与 “脱扣” 特性。额定电流时，每个线圈 值产生有细微差别的输出力，铁芯弹簧因而能精细地确保 100% 吸持 ，以及 125% 脱扣。
固定夹........................................811
锁环.......................................... 812
线圈末端连接线 ................. 813
接触件....................................... 815
分励脱扣双线圈 (3 端子) 继电器脱扣双线圈 (4 端子)
双线圈
Voltage Coil 电压线圈
Current Coil 电流线圈
分励脱扣双线圈 (3 端子)
继电器脱扣双线圈 (4 端子)
电路选择
纯开关: 与串联脱扣相同, 但没有感应线圈. 无需过 载保护时, 起开关作用.
可带/不带辅助开关.
性能不受环境温度的变化(见下一张幻灯片)。有用的温度 范围:-40到85摄氏度
起跳点准确保护设备和导线 过载起跳后可以马上重置 辅助功能和其它可以特别定制
缺点:
安装位置影响产品灵敏度
稳定的起跳点
安装位置
安装示意图如下图 安装在桌面上或天花板上需要特别定制
液压电磁式断路器
液压电磁式断路器的磁路 是一个特制的电磁铁.
白炽灯 变压器 电容器输入滤波器供电 电动马达
高涌流
低压断路器培训ppt
2023/1/21
Rockwell Automation
10
2.4 低压断路器
二. 低压断路器的典 型结构
1. 万能式断路器
(1)普通万能式断路器
DWl5系列是没有限流作 用的普通万能式低压断路
器。额定电压交流为 1140V 及 以 下 ， 额 定 电 流 有200、400、630A三个等
级。它采用立体布置，操
式和电动机操作式断路器。
– 按所采用灭弧介质分：空气断路器（俗称空气开关）、真空 断路器、SF6断路器、油断路器。
– 按使用类别分： 非选择型（A型）和选择型（B型）两类。 – 按动作速度分：快速型和一般型。
2023/1/21
Rockwell Automation
7
低压断路器型号及含义
2023/1/21
15
2.4 低压断路器
三. 低压断路器的主要技术参数
– 额定极限短路分断能力：断路器在规定的试验电压、功率因数或时间常数以 及规定的试验程序下，相应分断预期短路电流(交流条件下以有效值表示)的 能力。 额定极限短路分断能力的试验程序：
O – t – CO 其中 O——分断操作； CO——接通操作后紧接着分断操作； t ——两个相继操作
DWXl5系列为限流万能式断路器与普通万能 式断路器不同之处在于，它有专门的斥力触头 和快速脱扣装置。
2023/1/21
Rockwell Automation
12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有DZ20系列和DZ15系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。
常用电气元件的认识(PPT31页)
频繁转换启动之用。
• 常见漏保的图片
空开的常见故障及处理分析
• 一、 空气开关温升过高
• 原因：
•
1、触头压力过低
•
2、触头表面过分磨损或接触不良
•
3、两个导电零件连接螺丝松动
•
4、触头表面污染和氧化
• 二、辅助开关不通
• 原因：
•
1、辅助开关的动触桥卡死或脱落
•
2、辅助开关传动杆断裂或滚轮脱落
•
• 原因：
• 1、热继电器整定电流与被保护设备额定电流值不符 • 2、热继电器通过了巨大短路电流后，双金属片已经产生永久变形 • 3、热继电器外接线螺钉未拧紧或连接线不符合规定。 • 4、热继电器安装方式不符合规定或安装环境温度与保护电气设备的
环境温度相差太大。
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
4、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号的继电器。其实
质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、 动作灵敏。当其他电器的触头对数不够时，可借助中间继电器来扩展他 们的触头对数。
• 常见中间继电器图片
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
6、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按 钮。常用的LA18、LA19、LA20等系列按钮适用于AC500V、DC440V， 额定电流5A，控制功率在AC300W、DC70W的控制回路中。
匝间短路
3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电
• 常见漏保的图片
空开的常见故障及处理分析
• 一、 空气开关温升过高
• 原因：
•
1、触头压力过低
•
2、触头表面过分磨损或接触不良
•
3、两个导电零件连接螺丝松动
•
4、触头表面污染和氧化
• 二、辅助开关不通
• 原因：
•
1、辅助开关的动触桥卡死或脱落
•
2、辅助开关传动杆断裂或滚轮脱落
•
• 原因：
• 1、热继电器整定电流与被保护设备额定电流值不符 • 2、热继电器通过了巨大短路电流后，双金属片已经产生永久变形 • 3、热继电器外接线螺钉未拧紧或连接线不符合规定。 • 4、热继电器安装方式不符合规定或安装环境温度与保护电气设备的
环境温度相差太大。
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
4、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号的继电器。其实
质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、 动作灵敏。当其他电器的触头对数不够时，可借助中间继电器来扩展他 们的触头对数。
• 常见中间继电器图片
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
6、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按 钮。常用的LA18、LA19、LA20等系列按钮适用于AC500V、DC440V， 额定电流5A，控制功率在AC300W、DC70W的控制回路中。
匝间短路
3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器正常使用和安装条件
a) 环境温度 断路器可在周围空气温度-5℃和+40℃下能正常工作（特殊订货
除外）。 b) 海拔高度
断路器安装地址的海拔在2000m以内能正常工作。（海拔越高， 空气冷却作用和介电强度越低） c) 污染等级 １：无污染或仅有干燥性的非导电性污染。 ２：一般情况仅有非导电性污染，但可以预期偶然凝露造成的短暂 导电生污染。 ３：有导电性污染，或由于凝露使干燥的非导性污染变为导电生的 ４：持久性的导电性污染，如由于导电尘埃或雨雪造成的污染。 一般情况：工业电器用于 污染等级３的环境条件，家用和类似用 途电器取污染等级２
小型断路器知识简介
❖ 内容： ❖ 1、公司产品介绍 ❖ 2、断路器结构和工作原理 ❖ 3、断路器移印内容 ❖ 4、断路器分断能力 ❖ 5、断路器正常使用和安装条件 ❖ 6、小型断路器的选型
C45
断路器产品介绍
SB6小型断路器
断路器产品介绍
SG6(NC100)小型断路器
PB8H（C65）
断路器产品介绍
操作系统
1.操作机构由手柄、连杆、跳扣、锁扣、杠杆、触头和 弹簧组成。
2.设计原理主要采用四连杆机构。
手柄
连杆
跳扣
锁扣
触头系统
❖ 触头系统是直接影响通电、分合及分断各性能的重要 部件，
❖ 基本结构：触头系统由动、静触头、引弧片和触头弹 簧组成，
❖ MCB触头一般为单断点触头。
灭弧系统
❖ 五 灭弧系统： ❖ 当MCB分断短路电流时，触头之间将产生电弧，当电弧熄
金属片和加热电阻材料共同组成。 热双金属元件分：直接加热式、间接加热式和复式加
热式。 直接加热式是以电流直接通过双金属片，使双金属片
发热弯曲。一般用于MCB的额定电流10A～63A的规格。 复式加热式是将双金属片和加热电阻元件串联后通过
电流，使双金属片发热弯曲。一般用于MCB的额定电流63A 及以下的规格；
1.3.4 按瞬时脱扣器特性分：B型 、C型 D型；
MCB产品结构
1.4 MCB的基本结构主要由：操作机构、电磁系统、 热脱扣系统、触头系统、灭弧系统、外壳及接线 柱组成
详见下图
小型断路器结构 C45结构
小型断路器结构 C65结构
小型断路器热脱扣系统
1．基本结构： MCB的过载保护脱扣器由热双金属片组成，或者由热双
双金属片
小型断路器时间与电流动作特性
小型断路器磁脱扣系统
短路保护脱扣器
1. 基本结构：
短路保护脱扣器主要由动、 静铁心、电磁线圈、线圈骨
短路保护脱扣器
架、顶杆和弹簧共同组成。
2 分类：B型 、C型 D型；
（详见时间与电流动作特性）
小型断路器磁脱扣系统
MCB的保护特性根据GB10963.1规定，分为B、C、D三种特性供用户选用
1.1 初压力是指动触头刚接触静触头时，每个触头上的压 力。它的作用是在触头刚接触时，防和限制止触头产生弹跳或 振动。 1.2 终压力是指动静触头完全闭合后，每个触头上承受的压 力。它主要保证MCB在长期工作时或产品型式试验过程中，触 头温升不超过规定值，而且，要有足够的电动稳定性。
触头压力是触头系统最重要的一个参数，设计是否合理，这 不仅影响到MCB触头闭合时的弹跳或振动、电动稳定性和触头 温升，而且会影响MCB的触头分断速度、机构操作力及脱扣 力。
超程是指触头在完全闭合后，将静触头移开，动触头向静触 头方向所移动的距离。
触头超程主要保证触头在使用或试验过程中，经磨损后仍 能可靠接触。
断路器移印
断路器分断能力
断路器的额定短路分断能力C45结构：6-40A的为 6000A，50-63A的为4500A，C65结构：1A-63A为10KA。 分断能力越高，产品限流能力越好。
1.2 小型断路器主要保护功能：一个是短路保护,一个是过 载保护。
小型断路器基础知识
1.3 MCB分类 1.3.1 按壳架等级额定电流分：32A、63A、125A 三种。 1.3.2、按额定电流分： 壳架等级32A时有6A、10A、16A、20A、25A、32A ； 壳架等级63A时有6A、10A、16A、20A、25A、32A 、40A 、50A、63A； 壳架等级125A时有63A、80A、100A、125A； 1.3.3 按极数分：1P、2P、3P、4P
MCB触头终压力一般在3～6N左右，主要看额定电流的大小 来确定
MCB触头参数
3 触头开距 开距是指触头完全断开时，动静触头间的最短距离。 开距的作用是保证可靠地灭弧，同时，保证在断开位置时，
动静触头之间具有足够的电气间隙。触头开距主要根据MCB 灭弧条件来确定的，也就是说触头开距选择应保证在断开电路 时能可靠地熄灭电弧。当然，它与灭弧在装置的设计有关。交 流用MCB的触头开距一般在4～6mm,而直流用MCB的触头开 距一般要更大一些。 4 触头超程：
灭之时即电路分断完毕。电弧从电弧电流获得能量而使其 弧心部分的温度达到4000K以上的高温，并靠着触头材料 的金属蒸气和氮气等气体分子产生的热游离作用而维持燃 弧。若持续燃弧将造成触头严重损耗和相邻绝缘部件老化， 将MCB烧毁，甚至引起火灾事故，因此必压力： 触头压力可分触头初压力和触头终压力。
小型断路器磁脱扣系统
3 工作原理： 当MCB所保护线路的负载电流小于或等于额定电流时，流过 线圈的电流所产生的电磁吸力小于弹簧的反力，则铁心在原 位不动，MCB正常工作。 当MCB所保护线路产生短路电流时，流过线圈的电流所产生 的电磁吸力大于弹簧的反力，则铁心瞬间吸动，MCB可以在 很短的时间内分闸，切断故障电路。
间接加热式是双金属片本身不通电流，电流通过加热 电阻元件，使紧贴于加热电阻元件双金属片发热弯曲。一 般用于MCB的额定电流80A～125A的规格。
小型断路器热脱扣系统
2 工作原理 利用双金属随着温度升高而定向按规律弯曲的原理，正常 电流（1.13In）弯曲角度不大，因此推力不足以使脱扣机 构脱扣，当达过载电流（1.45In）弯曲角度大，推力足以 推动脱扣机构使开关断开，（详见下表）
SN6N(DPN)小型断路器
断路器产品介绍
PN8N小型断路器
产品介绍
小型断路器附件
AUX8(OF)辅助触头
ALTA8转换开关
产品介绍
UVT8(MN)欠压脱扣器 SHT8(MX)分励脱扣器
产品介绍
UVT6(MN)欠压脱扣器 AUX6（OF）辅助触头
小型断路器基础知识
1 小型断路器的基础知识
1.1 低压电器定义：低压电器是指交流50Hz(或60Hz)，额定 工作电压：交流1000V(以前标准1200V)及以下，直流1500V 及以下的电路内起通断、何护、控制或调节作用的电器。
