主板CPU供电电路重要的测试点及跑电路方法

合集下载

【主板cpu总线主要检测点】主板cpu总线主要检测点有哪些,主板cpu总线主要检测点分析

【主板cpu总线主要检测点】主板cpu总线主要检测点有哪
些,主板cpu总线主要检测点分析
主板cpu总线主要检测点有FSB主要连接CPU和GMCH之间数据通路，维修时可以从CPU接口信号引脚开始测
量。

也就是说，只要能加电，CPU便开始执行指令，因此这是维修主板时的一种维修方法。

主板CPU供电电路
工作原理大部分电路和GMCH相连。

其中，地址线和数据线连接到GMCH芯片。

CPU接口信号是主板维修中经常要检测的。

首先测试VID输出是否正常，保证CPU的内核工作电压工作正常，
检测基本的工作条件（时钟和电源），测试主要控制信号Reset、Power-Good、A20M等信号的跳变和有效
电平等情况，接下来还可以检测数据和地址信号。

检测CPU接口信号是为了检测GMCH的信号功能，并不是
为了维修CPU本身。

计算机主板检测与维修的关键检测点

CPU 单相供电电路中的高端MOS 管<上管>〔VT1与低端MOS 管〔下管〔VT2的
G、D、S 极的对地阻值分别如下：
① VT1：G 极对地阻值为 400Ω 以上,D 极2、对电压地测阻量值：为200Ω 以上,S 极对地阻值为 ① 加上电源后,上管S极2和0Ω下管以的上D极；Vcore 电压：1.0V～1.7V
对于INTEL、AMD、ATI芯片的主板,32.768KHZ晶振不起振,会导致主板不上电或上电后全板无复位.对于NVIDIA芯片主板,32.768KHZ晶振不起振则会出现跑CF或45<对应的数码卡>,数码卡跑FF{有可能会出现I/O<winbond83627> 第18脚或21脚两者中有一个无时钟}.
宿迁开放大学电子信息工程系胡继专
PCI-E X16插槽定义
宿迁开放大学电子信息工程系胡继专
PCI-E X16插槽故障测试点
测试点1：复位信号点.PCI-E X16插槽中提供一个复位信号点,位于A11引脚,开机时产生高一低的电平信号. 测试点2：时钟信号点.PCI-E X16插槽中提供两个时钟信号点,分别位于A13、A14 引脚,正常时,时钟信号点的工作电压为1. 6V.
24针ATX电源针脚定义
14号针〔Pin 14 PS-ON就是控制电源开启关闭的.单个针没有回路怎么控制开关,其实所有的地线〔GND都可以与其他任意针组成回路,所谓"低电位"开启,"高电位"关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然.现在很清楚了——要想无主板开启 ATX电源,只需要将Pin 14针〔绿色线,图中也标绿了与任意一个GND针〔黑色线,图中标灰了短接就可以.

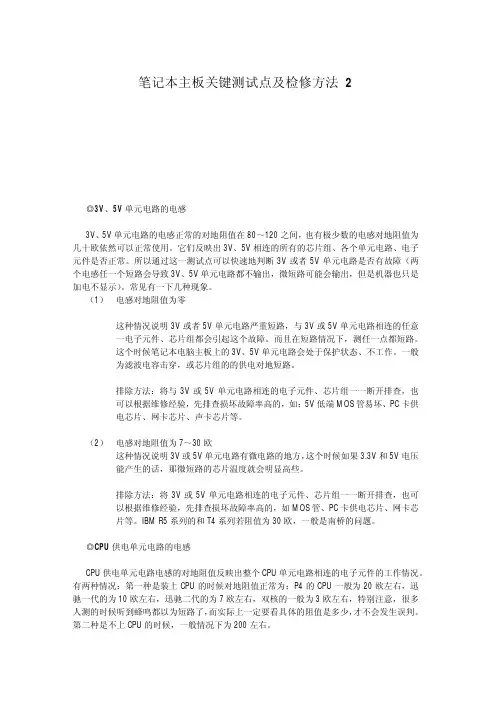

笔记本主板关键测试点及检修方法2

笔记本主板关键测试点及检修方法2上部分和大家聊到保护隔离电路公共点对地阻值，以及它们的不同的对地阻值所对应的检测的方法和范围，下面我们来谈谈系统供电单元电路、ＣＰＵ供电单元电路、南北桥显卡单元电路等◎3V、5V单元电路的电感3V、5V单元电路的电感正常的对地阻值在80～120之间，也有极少数的电感对地阻值为几十欧依然可以正常使用。

它们反映出3V、5V相连的所有的芯片组、各个单元电路、电子元件是否正常。

所以通过这一测试点可以快速地判断3V或者5V单元电路是否有故障（两个电感任一个短路会导致3V、5V单元电路都不输出，微短路可能会输出，但是机器也只是加电不显示）。

常见有一下几种现象。

（1）电感对地阻值为零这种情况说明3V或者5V单元电路严重短路，与3V或5V单元电路相连的任意一电子元件、芯片组都会引起这个故障。

而且在短路情况下，测任一点都短路。

这个时候笔记本电脑主板上的3V、5V单元电路会处于保护状态、不工作。

一般为滤波电容击穿，或芯片组的的供电对地短路。

排除方法：将与3V或5V单元电路相连的电子元件、芯片组一一断开排查，也可以根据维修经验，先排查损坏故障率高的，如：5V低端MOS管易坏、PC卡供电芯片、网卡芯片、声卡芯片等。

（2）电感对地阻值为7～30欧这种情况说明3V或5V单元电路有微电路的地方，这个时候如果3.3V和5V电压能产生的话，那微短路的芯片温度就会明显高些。

排除方法：将3V或5V单元电路相连的电子元件、芯片组一一断开排查，也可以根据维修经验，先排查损坏故障率高的，如MOS管、PC卡供电芯片、网卡芯片等。

IBM R5系列的和T4系列若阻值为30欧，一般是南桥的问题。

◎CPU供电单元电路的电感CPU供电单元电路电感的对地阻值反映出整个CPU单元电路相连的电子元件的工作情况。

有两种情况：第一种是装上CPU的时候对地阻值正常为：P4的CPU一般为20欧左右，迅驰一代的为10欧左右，迅驰二代的为7欧左右，双核的一般为3欧左右，特别注意，很多人测的时候听到蜂鸣都以为短路了，而实际上一定要看具体的阻值是多少，才不会发生误判。

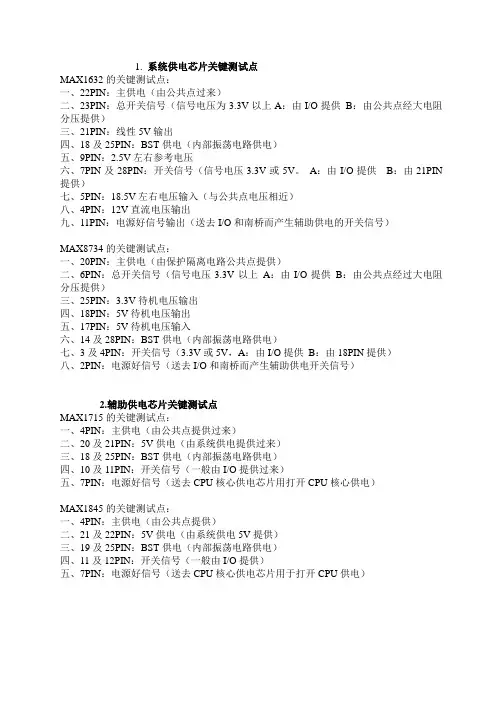

系统辅助CPU供电芯片关键测试点

1.系统供电芯片关键测试点MAX1632的关键测试点：一、22PIN：主供电（由公共点过来）二、23PIN：总开关信号（信号电压为3.3V以上A：由I/O提供B：由公共点经大电阻分压提供）三、21PIN：线性5V输出四、18及25PIN：BST供电（内部振荡电路供电）五、9PIN：2.5V左右参考电压六、7PIN及28PIN：开关信号（信号电压3.3V或5V。

A：由I/O提供B：由21PIN 提供）七、5PIN：18.5V左右电压输入（与公共点电压相近）八、4PIN：12V直流电压输出九、11PIN：电源好信号输出（送去I/O和南桥而产生辅助供电的开关信号）MAX8734的关键测试点：一、20PIN：主供电（由保护隔离电路公共点提供）二、6PIN：总开关信号（信号电压3.3V以上A：由I/O提供B：由公共点经过大电阻分压提供）三、25PIN：3.3V待机电压输出四、18PIN：5V待机电压输出五、17PIN：5V待机电压输入六、14及28PIN：BST供电（内部振荡电路供电）七、3及4PIN：开关信号（3.3V或5V，A：由I/O提供B：由18PIN提供）八、2PIN：电源好信号（送去I/O和南桥而产生辅助供电开关信号）2.辅助供电芯片关键测试点MAX1715的关键测试点：一、4PIN：主供电（由公共点提供过来）二、20及21PIN：5V供电（由系统供电提供过来）三、18及25PIN：BST供电（内部振荡电路供电）四、10及11PIN：开关信号（一般由I/O提供过来）五、7PIN：电源好信号（送去CPU核心供电芯片用打开CPU核心供电）MAX1845的关键测试点：一、4PIN：主供电（由公共点提供）二、21及22PIN：5V供电（由系统供电5V提供）三、19及25PIN：BST供电（内部振荡电路供电）四、11及12PIN：开关信号（一般由I/O提供）五、7PIN：电源好信号（送去CPU核心供电芯片用于打开CPU供电）3.CPU核心供电芯片ADP3205的关键测试点：一、22PIN：主供电3.3V（一般由系统供电提供）二、14PIN：VTT PWRGD电源好信号（由辅助供电电源好信号控制）三、18PIN：SD开关控制信号（由I/O控制）四、3~8PIN：VID线引脚（用于识别CPU的工作电压）五、34~39PIN：ADP3415的控制信号输出六、15PIN：CLKEN时钟开关（送去时钟IC）七、17PIN：VR PWRGD电源好信号（送去南桥用于产生时钟控制信号）ADP3415的关键测试点：一、5PIN：主供电5V（由系统供电提供）二、10PIN：BST供电（内部振荡电路供电）三、2PIN：SD开关控制信号（由I/O控制）四、1及3PIN：ADP3205的控制信号输入SC1476的关键测试点：一、30PIN：主供电3.3V（一般由系统供电提供）二、38及20PIN：5V供电（一般由系统提供）三、3PIN及17PIN：BST供电（内部振荡电路供电）四、35PIN：开关信号（一般I/O和辅助供电电源好信号共同控制）五、9~14PIN：VID线引脚（用于识别CPU的工作电压）六、16PIN：电源好信号（A：送去南桥用于产生时钟控制信号B：送出时钟IC用于打开时钟IC，产生时钟）。

计算机主板各供电电路图解

计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。

这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。

因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。

CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。

主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。

CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。

（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。

+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。

主板CPU供电电路详解

揭秘主板：主板CPU供电电路详解!相信大家看主板导购文章的时候经常听到说这块主板是三相供电，那块是两相供电的说法，而且一般总是推荐三相供电的主板。

那么两相三相到底代表什么，对于普通消费者来说应该怎么选择呢？本文将就这个问题展开，尽量让大家能够自己分辨出主板到底几相供电，并且提供一点购买建议。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

主板关键测试点及电压

主板重点测试点供大家参照根源：触发故障 1：1:ATX第9脚5VSB，PCI槽A14脚， 3,3VSB一般由 1117或1084MOS管变换2：CMOS跳帽以上电压3：触发排针以上电压4：南桥晶振能否起振（有压差）5：查 IO6：查南桥触发后主板一定有的电压（775主板为例)1:待机2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电（SIS芯片组(nvidia芯片组）VIA 芯片组）注：只有inter 芯片组VDDQ电压同时供应南北桥，其余芯片组VDDQ只给北桥。

3:内存供电（ VCC-DDR)脚 DDR2-184脚<倒数第三脚 > 4：（前端总线上拉电压）5:vcore （CPU供电电压） 478主板为主板为， AMD主板一般为主板所有电压正常后测试点：1：时钟芯片双侧的电感能否有电压，晶振能否起振，（两脚电压压差 )2:PCI 槽B16脚电压复位重点测试点：1:PCI 槽A15脚电压2：IDE槽第一脚 5V电压3：BIOS芯片倒数第二脚4：CPU假负载 PG信号电压5：短接复位排针，同时测 PG信号测试点能否有高究竟电压跳变电压时钟复位所有正常后测试点1：上 CPU假负载测 AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮 BIOS北桥芯片破坏的判断方法一、经过测 PCI槽、 AGP槽对地打阻值可判断南北桥有无破坏1、PCI槽中所有的 AD复合线对地打阻值都为 300～ 800之间数值，说明南桥好；若由无量大，说明南桥虚焊；若有 3根或 3根以上导通，说明南桥坏；2、AGP槽对地所有 AD复合线对地打阻值都为 300～ 800之间数值，说明北桥好；若由无量大，说明北桥虚焊；若有 3根或 3根以上导通，说明北桥坏；3、内存槽，经过对数据线进行打阻值判断，都为 300～ 800之间数值，说明北桥好；若由无量大，说明北桥虚焊；若有 3根或 3根以上导通，说明北桥坏。

二、对主供电部分输出电感一端或 Q1场管的 S极、 Q2场管的 D极打阻值，在不插CPU 或假负载的状况下，即判断北桥利害1、在 40左右数值为正常2、在 20～30左右为北桥有稍微破坏3、在 10以下说明北桥破坏三、关于 IDE口、 USB口打阻值来判断南桥能否有破坏1、IDE口，打 2～9针、11～ 19针、 21～29针、37～ 39针，对地阻值有 600左右且相差不大的数值为南桥正常；有无量大或 1000以上的数值为南桥虚焊或 IDE口到 NQ之间的小电阻烧断；如阻值显然偏小为南桥破坏2、USB口，打两个 USB口的 2、3针共 4根针的阻值，若有 500左右的数值说明南桥正常；若有无量大说明南桥虚焊或它们到南桥之间的小电阻破坏；若有阻值显然偏小说明南桥芯片破坏的判断方法1.打PCIA14的阻值，对地小于 80欧为南桥坏。

笔记本主板六大测试点

笔记本主板维修关键测试点六项详解（维修人员必知）公共点关键测试点公共点对地打阻值正常在400---600欧之间，这个数值能反映出各个单元电路是否正常，通过公共点可以快速检测笔记本主板上的主供电是否短路。

1.公共点阻值为0 。

这种情况为严重短路，各个元件之间任意一个点都会短路。

排除方法：将与主供电相连的滤波电容一个个地断开排查，根据主板上各个单元电路，可以先找单元电路所在电容较少的开始查起，像CPU供电的滤波电容，有20多个，一般不会容易击穿。

这类故障只要找到引起短路的原件，更换之后就好了。

2.公共点对地阻值为几十欧到一百欧左右。

这种情况为微短路，可能是某个单元电路与主供电相连的场管击穿或阻值偏小所致。

排除方法：把与主供电相连的单元电路电感测试一下，看哪个与公共点阻值接近，这就是重点排查对象，看一下场管是否击穿或阻值变小，最后更换。

3.公共点对地阻值为200欧左右。

这种情况一般为单元电路中的供电芯片损坏或是相连的场管损坏，阻值偏低。

排除方法：把各单元电路中与主供电相连的场管的D极和S极之间的阻值都测试一遍，看是否是500---600左右，然后供电芯片测试一下，是不是短路所致。

3V和5V单元电路的电感3V和5V单元电路的电感正常的对地读值在80---120欧之间，他们可以反映出与此相连的各个芯片、单元电路、元件是否正常，还可以快速判断3V5V是否短路造成不输出。

1.电感的对地读值为0。

说明单元电路严重短路，3V、5V保护状态，无法工作。

排除方法：将与3V5V相连的电子元件一一拿掉，或者可以按照经验，排查故障高的，比如场管、供电芯片、网卡声卡芯片。

2.电感对地阻值为7-30欧。

说明单元电路有微短路的地方。

排除方法：将相连电子元件一一拿掉，或者根据经验，排查故障高的，如：场管、电容、供电芯片等。

CPU单元电路的电感CPU单元电路的电感的对地阻值反映了整个单元电路中各个相连电子元件的工作情况。

我们可以依靠经验，测电感阻值，知道单元电路的好坏。

主板各主供电电压测试点常见位置及电压范围

主板各主供电电压测试点常见位置及电压范围
主板实际维修中，往往初学者在测量主板的各个供电电压时，容易被测量后的实际结果中存在的电压偏差（是否正常）所困扰，在此简单描述一下，一般主板的各个主供电的电压范围及常见测试点：如上图所示
标示处1 为内存主供电常见测试位置，一般供电电压与插槽标示电压相同。

（备注：个别主板实际测出电压高于标示电压0.2左右为正常，但低于0.2为不正常）
标示处2 为南北桥主供电（南北桥公共电压）常见测试位置，一般电压范围在（1.0-1.8）左右为正常
标示处3 为北桥VTT1.2V主供电常见测试位置，一般测出实际电压范围在（1.1-1.4V之间为正常）
标示处4 为CPU主供电测试位置，一般目前市场常见主板测出实际电压范围在（1.0-1.6V左右为正常）。

简述cpu三项供电电路原理,结构及故障检测维修流程方法

简述cpu三项供电电路原理,结构及故障检测维修流程方法 CPU的三项供电电路包括核心供电电路、缓存供电电路和输入输出供电电路。

这三个电路分别为CPU的核心部分、缓存部分和输入输出部分提供稳定的电源供应，以确保CPU正常运行。

核心供电电路是CPU最重要的供电电路，它为CPU的核心部分提供电源。

核心供电电路通常由多个电压稳压器组成，这些电压稳压器负责将输入的高压电源转换为CPU核心部分所需的低压电源，并保持电压的稳定性。

核心供电电路中还包括滤波电路，它能够滤除输入电源中的噪音和干扰，确保CPU核心部分得到稳定而干净的电源供应。

缓存供电电路为CPU的缓存部分提供电源。

缓存是CPU内部的一种高速存储器，它用于临时存储CPU的指令和数据，以提高CPU的运行效率。

缓存供电电路通常也由电压稳压器和滤波电路组成，它们的设计和工作原理与核心供电电路类似。

输入输出供电电路为CPU的输入输出部分提供电源。

输入输出部分是CPU与外部设备进行通信和数据交换的接口，包括各种输入输出端口和控制电路。

输入输出供电电路通常也由电压稳压器和滤波电路组成，以确保输入输出部分正常工作。

在进行CPU故障检测维修时，一般遵循以下流程方法：1. 检查电源供应：首先检查CPU的电源供应情况，确保电源线正常连接，电源开关打开，以及电源电压和电流是否符合CPU的要求。

如果有问题，需要修复或更换电源。

2. 检查供电电路：检查核心供电电路、缓存供电电路和输入输出供电电路的稳压器和滤波电路是否正常工作。

如果发现故障，需要修复或更换这些电路的元件。

3. 检查故障指示灯：一些CPU可能配有故障指示灯，可以根据指示灯的状态来判断故障原因。

检查故障指示灯的亮灭情况，并参考CPU的说明书来判断故障原因。

4. 检查其他部件：如果以上步骤没有找到故障原因，需要进一步检查CPU的其他部件，如散热器、风扇等是否正常工作。

如果发现故障，需要修复或更换这些部件。

5. 检查软件配置：最后，还需要检查CPU的软件配置是否正确。

[指南]台式机主板供电电路

[指南]台式机主板供电电路主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有:内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式:一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序:内存供电(VDD-DDR)->北桥芯片供电(VCC-GMCH)->北桥总线电压(VTT-GMCH)->CPU供电(VCORE/VCCP)->显卡供电(VDDQ)->南桥供电->时钟(CLK) 内存供电:3.3V、2.5V、1.8V、1.5V北桥供电:3.3V、2.5V、1.8V、1.5V北桥总线:1.2VCPU 供电:1.75V、1.5V(特殊:0.9V)显卡供电:3.3V、1.5V(特殊:0.8V)南桥:5VSB、3.3VSB、1.5VSB、1.2VSB时钟:3.3V、2.5V老主板的供电时序:CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路(由稳压器和场管组成的调压式供电电路)，开机后，南桥会输出一个高电平。

SDR内存供电电路图(3.3V)检修流程:1、测内存槽最后一脚(供电脚)有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管(集成)的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。

主板关键测试点及电压

主板关键测试点供大家参考来源：迅维网触发故障1：1:ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB一般由1117或1084MOS管转换?2：CMOS跳帽2.5V以上电压?3：触发排针2.5V以上电压?4：南桥晶振32.768是否起振（有压差）?5：查IO?6：查南桥触发后主板必须有的电压（775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V)（SIS芯片组1.85V)(nvidia 芯片组1.5V）VIA芯片组2.5V）??注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

?3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>?4：VTT-1.2V（前端总线上拉电压1.2V）?5:vcore（CPU供电电压）478主板为0.9V-1.9V,775主板为1.0V-1.5V，AMD主板一般?为1.2V-1.5V主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2:PCI槽B16脚1.6V电压复位关键测试点：1:PCI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

主板维修关键测试点的频率以及电压

主板维修关键测试点的频率以及电压主板维修关键测试点的频率以及电压值可POWER ON 时先量测基本电压各项CLK 基本之RESET 1.基本电压含:VCC3: 3.3VVTT: 1.5VVCC25: 2.5VVCC333: 3.3VVCC: 5VVCORE: CPU之工作电压(是CPU OR 电压治具而定) POWER_OK OR POWER_GOOD: 3.3VCPU 之参考电压: EX: VGTL:1V可POWER ON 时先量测基本电压 VIA SOCKET462 系列2.各个RST含:PCIRST : 由HI准位到LOW准位 (5V or 3V)AGPRST : 由HI准位到LOW准位 (5V or 3V) CPURST:可分 (1)586 : 由LOW准位到HI准位 (3V)(2)686 : 由HI准位到LOW准位 (1.5V)(3)Socket 462系列: 由HI准位到LOW准位 (1.7V)(4)Socket 478 系列: 由HI准位到LOW准位(1.5V) CRESET : 由HI准位到LOW准位 ( 3.3V)RST_BT : 由HI准位到LOW准位 (3V)IDE_RST : 由HI准位到LOW准位 (5V)3.各项CLK含:(1)ISA: 14.318MHz(OSC 由CLKGEN来)8MHz(BCLK 由南桥产生)(2)PCI: 33MHz(3)AGP: 1X: 33MHz2X: 66MHz4X: 133MHz(UAGP 有132PIN)(4)DIMM: 66MHz ,100MHz ,133MHz.(5)DDR: 100MHz,133MHz,166MHz,200MHz.(6)CPU: 66MHz,100MHz ,133MHz.(7)北桥: 66MHz,100MHz,133MHz,200MHz.(南桥: 14.318MHz.48MHz.33MHz.(9)I/O: 48MHz or 24MHzINTEL 478 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz,133MHz(4)CPU: 100MHz,133MHz(5)北桥: 66MHz ,100MHz ,133MHz(5)南桥: 14.318MHz48MHz33MHz66MHz(6)LPC I/O: 33MHz,24MHz,48MHz.*以上皆正常后才上CPU AND DIMM 测试是否开机Socket 462 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz(LPC I/O: 33MHz AND 24MHz*以上皆正常后才上CPU AND DIMM 测试是否开机(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz。

主板CPU供电电路重要的测试点及跑电路方法

主板CPU供电电路重要的测试点及跑电路方法CPU 供电电路重要测试点及跑电路方法1．CPU 供电电路重要测试点查找技巧检修任何供电电路时，都要根据工作条件来确定测试点，从而达到迅速确定故障位置的目的。

下面以如图6-8 所示的单相供电电路为例介绍重要测试点。

（点击查看大图）图6-8 CPU 单相供电电路重要测试点如下：①加上假负载或CPU 后，测L2 上有无1.1V～1.75V 的Vcore 电压（此点可判断整体CPU 供电电路是否正常）；②测L2 电感或VT1 场效应管的S 极有无1.1V～1.75V 电压输出；③测VT1 的D 极有无12 或者5V 电压输入；④测VT1 的G 极有无高电平控制电压；⑤测电源控制芯片有无供电，如+12V/+5V 供电输入。

学习提示CPU 单相供电电路中的高端MOS 管（VT1）与低端MOS 管（VT2）的G、D、S 极的对地阻值分别如下：① VT1：G 极对地阻值为400Ω 以上，D 极对地阻值为200Ω 以上，S 极对地阻值为20Ω以上；② VT2：G 极对地阻值为400Ω以上，D 极对地阻值为25Ω以上，S 极对地阻值为0Ω。

2．CPU 供电电路跑电路方法（以图6-8 为例）主板跑电路的目的主要是找工作条件，根据工作条件找经过的元件。

①从ATX 电源5V/12V 到电源控制芯片，一般直接相连或经过阻值较小的电阻（此路一般小电阻容易开路）；②从ATX 电源5V/12V 到VT1 的D 极，中间经过L1 电感线圈（此路一般很少损坏）；③ VT1 或VT2 的G 极往电源控制芯片查找，之间一般经过2.2Ω、4.7Ω的小电阻；④从L2 电感线圈的一端到电源控制芯片，有的主板经过电阻到电源控制芯片。

（注：电感线圈的正面或反面有一条粗线往电源控制芯片方向即为反馈电路。

）学习提示怎样区分高端MOS 管（VT1）与低端MOS 管（VT2）：① VT1 的D 极接 12V 或5V；② VT2 的S 极接地；③ VT1 的S 极与VT2 的D 极直接相连（通过主板上的粗线可以直接看出）。

主板关键测试点及电压

主板关键测试点及电压 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT主板关键测试点供大家参考来源：触发故障1：1:ATX第9脚5VSB，PCI槽A14脚，3,3VSB一般由1117或1084MOS管转换2：CMOS跳帽以上电压3：触发排针以上电压4：南桥晶振是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)1:待机2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电（SIS芯片组(nvidia芯片组）VIA 芯片组）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

3:内存供电（VCC-DDR)脚DDR2-184脚<倒数第三脚>4：（前端总线上拉电压）5:vcore（CPU供电电压）478主板为主板为，AMD主板一般为主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，晶振是否起振，（两脚电压压差)2:PCI槽B16脚电压复位关键测试点：1:PCI槽A15脚电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚4：CPU假负载PG信号电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

电脑主板各项供电检查

电脑主板各项供电检查主板维修电路顺序：分为：开机电路，供电电路包括：（CPU供电电路，内存供电电路，芯片组供电电路）时钟电路，复位电路,BIOS 电路,接口电路,CMOS电路。

这几大电路，检修流程按照：开机，供电，始终，复位，也就是说，维修一块主板，上来先看他能不能开机，如果不能开机，先判断是否是主板短路引起，所以说修主板第一步上来进行对地阻值测量，+12V +5V +3.3V +5VSB PS-ON这几组，的对地阻值，如果这几组没有对地短路，则证明主板无短路故障，可以插电源开机，插上电源以后，通过短接POWER开关针，触发主板，如果不触发，则要短接ATX电源绿线和黑线，强制主板开机，能开机的话说明故障在开机电路，则要按照开机电路检修流程检修：开机电路检修流程：上来测量开关针供电一般为3.3V或5V，低电平触发一般开关针正极是3.3V，高电平触发开关针一般是5V电压，开关针有供电，第二步测量电池.电压低于2.5V换电池，电池正常量32.768KHZ的晶振两脚有无0.5V左右压差有的话说明晶振起振木有换晶振，3.3V开关针的供电一般是1117中间脚的3.3VSB通过电阻接开关，5V开关针供电一般是紫色5VSB通过电阻加到开关。

这些都正常如果主板还是无法触发的话，通过使用蜂鸣档跑线，一般是触发电路损坏的多，比如I/O损坏,南桥待机电压偏低导致无法触发，南桥待机一般可以量外围贴片电阻。

如果能开机的话，就要检查供电电路，有供电，就要有时钟，有时钟就要有复位。

如果遇到无复位的主板，则要检查供电，时钟，都要正常以后如果还是无复位的话，则要检查复位电路，如果供电时钟有一项不正常都会无复位。

CPU供电电路检修：上来先测量4Pin12V口有无对地短路正常为300-600欧姆，如果12V对地短路的话，插上12V铺助电源主板是不会触发的 ATX电源保护，一般12V对地短路，上管击穿的多，12V输入电容，12V输入电感，电源管理芯片，串口芯片，这些都是12V的供电，如果12V没有短路，开机以后，如果主板跑码00或FF说明CPU不工作，先检查CPU座有无虚焊，可以按压CPU座，没有虚焊的话，先测量上管D级电压，有无12V输入，有的话，测量上管G级，上管有控制级电压的话，那么上管S级应该有电压输出，则下管D级应该有输入电压，CPU主供电测量点，可以通过测量上管S级和下管D级来测量，一般测量我们都测量下管D级，为了防止测量上管S，引起将上管DS级短路，所以一般测量CPU主供电都是测量下管D级对地电压，正常值为1.2V-1.8VCPU主供电，如果上下管，没有控制级电压的话，首先要检查是不是G级保险电阻烧断，排除这个，如果上下管还是无控制级电压的话，则要测量电源IC的VID信号是否为低电平，理论上来讲，不插入CPU的话，上下管都是无控制电压的，没有插入CPU，VID信号没有被接地，电源IC不会输出控制电压来控制上下管的控制级。

主板关键测量点

关键测量点
PCI
待机供电：A14脚，3.3V 无电压断电测量对地值,为0表示短路先拆网卡再南桥
时钟：B16脚，1.6V,33M 无电压或者电压不对都为时钟芯片坏
复位：A15脚，3.3V 无电压查南桥工作条件（具体在复位电路讲）
PCI-E
待机供电：B10脚，3.3V
时钟：A13 A14脚，频率100M，0.4V左右
复位：A11脚，3.3V 大部分IO输出，小部分南桥输出
DDR2
主供电：内存边上的电感，1.8V
负载供电：内存边上排阻，0.9V RT9173 RT9199 W83310等产生
SPD供电：238脚，3.3V或者1.8V 倒数第三脚
查考电压：1脚，0.9V
系统管理总线：119 120脚 3.3V
DDR3
主供电：内存边上电感，电压1.5V
负载供电：240，120脚0.75V
SPD供电：236脚3.3V 倒数第五脚
参考电压：1脚0.75
系统管理总线：118 238脚，3.3V。

台式机主板供电电路

主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有：内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式：一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序：内存供电（VDD-DDR）->北桥芯片供电（VCC-GMCH）->北桥总线电压（VTT-GMCH）->CPU供电（VCORE/VCCP）->显卡供电（VDDQ）->南桥供电->时钟（CLK）内存供电：3.3V、2.5V、1.8V、1.5V北桥供电：3.3V、2.5V、1.8V、1.5V北桥总线：1.2VCPU 供电：1.75V、1.5V（特殊：0.9V）显卡供电：3.3V、1.5V（特殊：0.8V）南桥：5VSB、3.3VSB、1.5VSB、1.2VSB时钟：3.3V、2.5V老主板的供电时序：CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路（由稳压器和场管组成的调压式供电电路），开机后，南桥会输出一个高电平。

SDR内存供电电路图（3.3V）检修流程：1、测内存槽最后一脚（供电脚）有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换 1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管（集成）的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。
