电容器的串并联教学内容

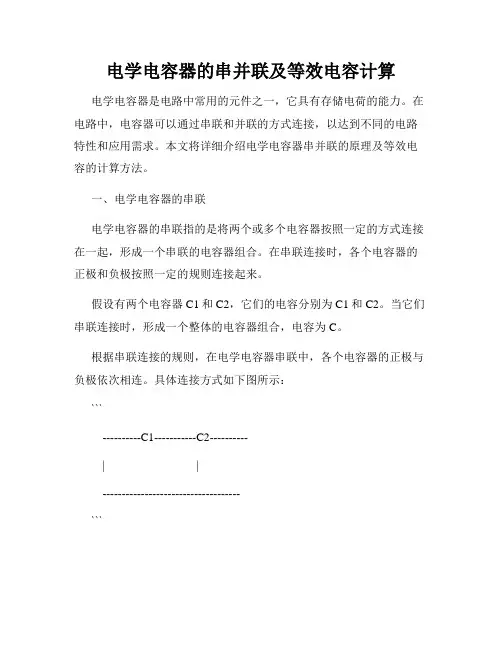

电学电容器的串并联及等效电容计算
电学电容器的串并联及等效电容计算电学电容器是电路中常用的元件之一，它具有存储电荷的能力。
在电路中，电容器可以通过串联和并联的方式连接，以达到不同的电路特性和应用需求。
本文将详细介绍电学电容器串并联的原理及等效电容的计算方法。
一、电学电容器的串联电学电容器的串联指的是将两个或多个电容器按照一定的方式连接在一起，形成一个串联的电容器组合。
在串联连接时，各个电容器的正极和负极按照一定的规则连接起来。
假设有两个电容器C1和C2，它们的电容分别为C1和C2。
当它们串联连接时，形成一个整体的电容器组合，电容为C。
根据串联连接的规则，在电学电容器串联中，各个电容器的正极与负极依次相连。
具体连接方式如下图所示：```----------C1-----------C2----------| |------------------------------------```器组合的电压等于各个电容器电压之和。
根据该特性，可以确定电学电容器串联的等效电容计算公式如下：```1/C = 1/C1 + 1/C2```其中，C为电学电容器串联的等效电容。
二、电学电容器的并联电学电容器的并联指的是将两个或多个电容器按照一定的方式连接在一起，形成一个并联的电容器组合。
在并联连接时，各个电容器的正极和负极按照一定的规则连接起来。
假设有两个电容器C1和C2，它们的电容分别为C1和C2。
当它们并联连接时，形成一个整体的电容器组合，电容为C。
根据并联连接的规则，在电学电容器并联中，各个电容器的正极与正极相连，负极与负极相连。
具体连接方式如下图所示：```---------C1------- ---------C2--------| |-----------------------------------------------------------------```器组合的电荷量等于各个电容器电荷量之和。
根据该特性，可以确定电学电容器并联的等效电容计算公式如下：```C = C1 + C2```其中，C为电学电容器并联的等效电容。
第二章 电容器的串并联以及微积分电路ppt课件
• 电阻串联的特点？ • 电阻并联的特点？
呵呵， 太简单 了！！！
精品课件
高等教育出版社
电工技术基础与技能
一、电容器串联电路
1.电容器的串联
电容器的串联是将两个或两个以上电容器的极板首尾 依次相连，中间无分支的连接方式。
电容器串联的特点？
精品课件
高等教育出版社
电工技术基础与技能
一、电容器串联电路
解：CC 1C2 20F=20F C 1C2 2010 3
q q 1 q 2 C U 2 3 0 1 0 6 3 6 C 2 .4 1 0 4 C
U1C q11C q122.04 110064 12V U2C q22C q22 1.04 11006424V C1和C2都会被击穿，因此电路不能正常工作。
解：串联后的等效电容为 CC 1C 2 105 F =10 F = 3.3 F C 1C 2 105 3
精品课件
高等教育出版社
电工技术基础与技能
【例现2】有两个电容器，其中电容器C1的容量为20 F，额定工作电压为
25V，电容器C2的容量为10F，额定工作电压为16V。若将这两个电
容器串联后接到电压为36V的电路Байду номын сангаас，问电路能否正常工作？
⑵ 电荷量特点 qq1q2q3
总电荷量等于各个电容器的带电荷量之和。
⑶ 电容特点
CC1C2C3
总电容等于各个电容器的电容之和。
精品课件
高等教育出版社
电工技术基础与技能
二、电容器并联电路
2.电容器的并联电路的特点
（4）电荷与电容的关系
Q1/Q2=C1/C2
（5）若有几只电容量均为C0的电容器并联， 等效电容为C=n C0
电容器串联并联详解-互联网类

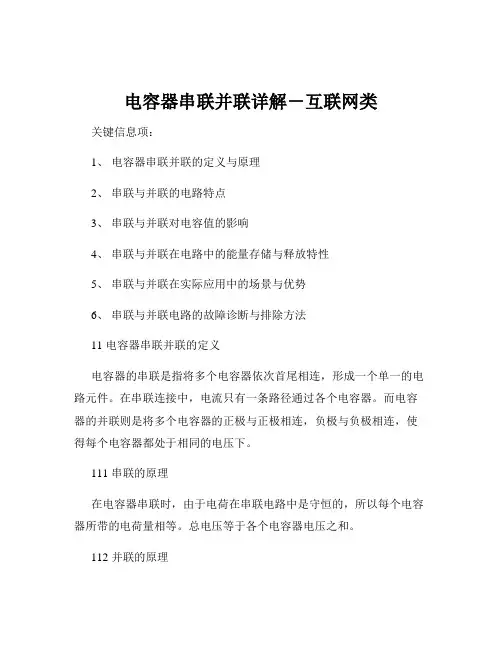

电容器串联并联详解－互联网类关键信息项：1、电容器串联并联的定义与原理2、串联与并联的电路特点3、串联与并联对电容值的影响4、串联与并联在电路中的能量存储与释放特性5、串联与并联在实际应用中的场景与优势6、串联与并联电路的故障诊断与排除方法11 电容器串联并联的定义电容器的串联是指将多个电容器依次首尾相连，形成一个单一的电路元件。
在串联连接中，电流只有一条路径通过各个电容器。
而电容器的并联则是将多个电容器的正极与正极相连，负极与负极相连，使得每个电容器都处于相同的电压下。
111 串联的原理在电容器串联时，由于电荷在串联电路中是守恒的，所以每个电容器所带的电荷量相等。
总电压等于各个电容器电压之和。
112 并联的原理在电容器并联时，总电荷量等于各个电容器电荷量之和，而每个电容器两端的电压相等。
12 串联与并联的电路特点串联电路中，总电容值会减小，其倒数等于各个电容器电容值倒数之和。
串联电容器的分压与其电容值成反比。
在并联电路中，总电容值增大，等于各个电容器电容值之和。
并联电容器的分流与其电容值成正比。
121 串联电路的特点串联电容器能够承受更高的电压，但电容值会减小。
串联电路中的电流处处相等。
122 并联电路的特点并联电容器能够提供更大的电容值，从而存储更多的电荷。
并联电路中，各个支路的电压相等。
13 串联与并联对电容值的影响串联时，电容值减小，适用于需要提高耐压能力但对电容值要求不高的场合。
并联时，电容值增大，适用于需要增大电容存储电荷量的情况。
131 串联电容值计算通过公式 1/C 总＝ 1/C1 ＋ 1/C2 ＋＋ 1/Cn 计算串联后的总电容值。
132 并联电容值计算通过公式 C 总＝ C1 ＋ C2 ＋＋ Cn 计算并联后的总电容值。
14 串联与并联在电路中的能量存储与释放特性在串联电路中，由于总电容值减小，存储的能量相对较少，但在放电时，各个电容器的电压会依次降低，释放能量相对较平稳。
在并联电路中，由于总电容值增大，能够存储更多的能量，放电时能够提供更大的电流。
4.3 电容器的连接

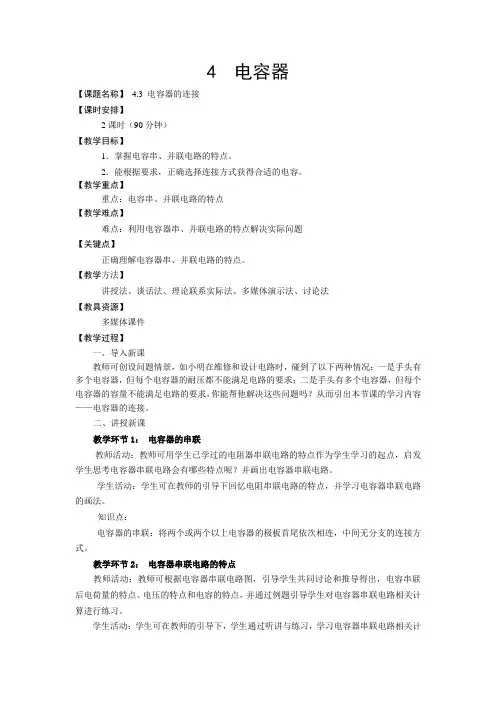

4 电容器【课题名称】4.3 电容器的连接【课时安排】2课时（90分钟）【教学目标】1．掌握电容串、并联电路的特点。
2．能根据要求，正确选择连接方式获得合适的电容。
【教学重点】重点：电容串、并联电路的特点【教学难点】难点：利用电容器串、并联电路的特点解决实际问题【关键点】正确理解电容器串、并联电路的特点。
【教学方法】讲授法、谈话法、理论联系实际法、多媒体演示法、讨论法【教具资源】多媒体课件【教学过程】一、导入新课教师可创设问题情景，如小明在维修和设计电路时，碰到了以下两种情况：一是手头有多个电容器，但每个电容器的耐压都不能满足电路的要求；二是手头有多个电容器，但每个电容器的容量不能满足电路的要求，你能帮他解决这些问题吗？从而引出本节课的学习内容——电容器的连接。
二、讲授新课教学环节1：电容器的串联教师活动：教师可用学生已学过的电阻器串联电路的特点作为学生学习的起点，启发学生思考电容器串联电路会有哪些特点呢？并画出电容器串联电路。
学生活动：学生可在教师的引导下回忆电阻串联电路的特点，并学习电容器串联电路的画法。
知识点：电容器的串联：将两个或两个以上电容器的极板首尾依次相连，中间无分支的连接方式。
教学环节2：电容器串联电路的特点教师活动：教师可根据电容器串联电路图，引导学生共同讨论和推导得出，电容串联后电荷量的特点、电压的特点和电容的特点，并通过例题引导学生对电容器串联电路相关计算进行练习。
学生活动：学生可在教师的引导下，学生通过听讲与练习，学习电容器串联电路相关计算的计算。
知识点：电容器串联电路的特点：①电量特点：串联时每个电容器带的电荷量相等，即q ＝q 1＝q 2＝q 3。
②电压特点：电容器串联电路的总电压等于各个电容器上的电压之和，即U ＝U 1+ U 2+ U 3 。
③电容特点：电容器串联电路的总电容的倒数等于各个电容器的电容的倒数之和，即C 1＝11C +21C +31C 。
④电压分配：电容串联电路中各电容器两端的电压与其自身的电容量成反，即21U U ＝12C C 。
电容器的串联和并联关系

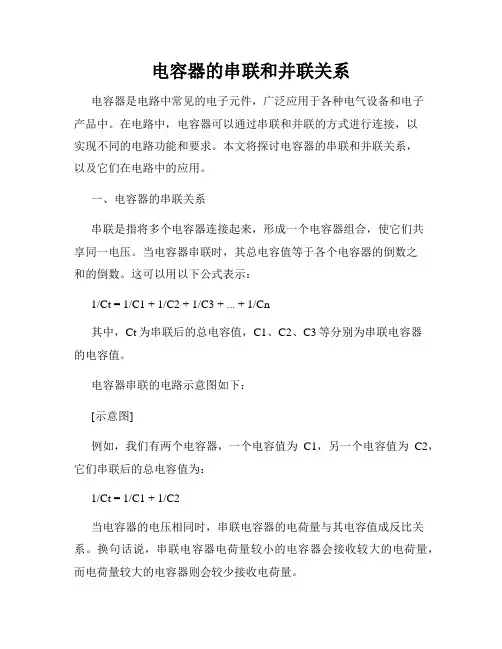

电容器的串联和并联关系电容器是电路中常见的电子元件，广泛应用于各种电气设备和电子产品中。

在电路中，电容器可以通过串联和并联的方式进行连接，以实现不同的电路功能和要求。
本文将探讨电容器的串联和并联关系，以及它们在电路中的应用。
一、电容器的串联关系串联是指将多个电容器连接起来，形成一个电容器组合，使它们共享同一电压。
当电容器串联时，其总电容值等于各个电容器的倒数之和的倒数。
这可以用以下公式表示：1/Ct = 1/C1 + 1/C2 + 1/C3 + ... + 1/Cn其中，Ct为串联后的总电容值，C1、C2、C3等分别为串联电容器的电容值。
电容器串联的电路示意图如下：[示意图]例如，我们有两个电容器，一个电容值为C1，另一个电容值为C2，它们串联后的总电容值为：1/Ct = 1/C1 + 1/C2当电容器的电压相同时，串联电容器的电荷量与其电容值成反比关系。
换句话说，串联电容器电荷量较小的电容器会接收较大的电荷量，而电荷量较大的电容器则会较少接收电荷量。
电容器串联的应用主要体现在电路中的滤波功能。
当电容器串联在电源和负载之间时，可以起到平滑电源输出、去除电源中的噪声和干扰的作用。
二、电容器的并联关系并联是指将多个电容器的正极相连，负极相连，形成一个电容器组合。
并联电容器的总电容值等于各个电容器的电容值之和。
这可以用以下公式表示：Ct = C1 + C2 + C3 + ... + Cn其中，Ct为并联后的总电容值，C1、C2、C3等分别为并联电容器的电容值。
电容器并联的电路示意图如下：[示意图]并联电容器具有共享电荷量的特点，即各个电容器蓄存的电荷量相等。
当并联电容器的电压不同时，各个电容器的电荷量与其电压成正比关系。
电容器并联的应用主要体现在电路中的储能和放电功能。
通过并联电容器，可以实现在电路断电或电源波动时提供电源续航功能，同时也可以提供稳定的放电电压和电流。
三、电容器串联与并联的比较电容器串联和并联的关系可以总结如下：1. 串联电容器的总电容值小于各个电容器的最小值，而并联电容器的总电容值等于各个电容器的电容值之和。
