光感智能窗帘设计
智慧家居系统窗帘设计设计方案
智慧家居系统窗帘设计设计方案智慧家居系统窗帘设计方案一、背景介绍随着智能科技的发展和应用,智慧家居系统成为了现代家居的一个热门话题。
其中,窗帘作为家庭生活的重要组成部分,也成为了智慧家居系统的重要应用之一。
本文将针对智慧家居系统窗帘设计进行详细的设计方案介绍。
二、功能需求1. 远程控制:用户可以通过智能手机、平板电脑或者电脑等终端设备,远程操控窗帘的开合、上下等操作。
2. 定时设置:用户可以根据自己的需求,在智慧家居系统中设置窗帘的定时开合,比如按照清晨起床时间设定窗帘自动拉开,晚上睡觉时间设定窗帘自动关闭。
3. 光感控制:智慧家居系统窗帘设计应该具备光感控制功能,可以通过感应到室内外的光照强度变化,自动调整窗帘的开合程度。
4. 温度控制:智慧家居系统窗帘设计应该具备温度感应功能,可以通过感应室内温度的变化,自动调整窗帘的开合程度,实现温度的适宜控制。
5. 手势控制:智慧家居系统窗帘设计可以设置手势控制功能,用户可以通过手势操作的方式,控制窗帘的开合、上下等操作。
三、设计方案1. 控制模块:智慧家居系统窗帘设计需要一个控制模块,该模块可以通过与智能终端设备进行连接,实现远程控制窗帘的功能。
2. 传感器模块:智慧家居系统窗帘设计需要一个光感传感器模块和温度传感器模块,分别用于感应室内外的光照强度和温度变化,以便调整窗帘的开合程度。
3. 电机模块:智慧家居系统窗帘设计需要一个电机模块,用于控制窗帘的开合和上下。
电机模块需要具备静音、稳定运行的特点。
4. 手势识别模块:智慧家居系统窗帘设计可以添加一个手势识别模块,用户可以通过手势操作的方式,控制窗帘的开合、上下等操作。
手势识别模块可以通过摄像头和算法来实现。
四、实施计划1. 硬件设计:根据上述需求,设计控制模块、传感器模块、电机模块和手势识别模块的硬件原理图和PCB板。
2. 软件设计:开发智慧家居系统窗帘控制软件,实现远程控制、定时设置、光感控制和温度控制等功能。
智能窗帘控制系统设计
智能窗帘控制系统设计概述系统组成1.电动窗帘模块:包括电动驱动器、电动控制器和传感器等组件。
2.无线通信模块:负责传输控制信号,与用户手机或智能家居主控系统进行通信。
3.用户手机应用程序:提供用户界面,实现远程控制和定时操作等功能。
4.云端服务:负责存储用户数据和控制指令,并提供远程访问和控制的功能。
系统功能1.远程控制:用户可以通过手机应用程序随时随地对窗帘进行远程控制,实现打开、关闭、停止和调节等功能。
2.定时操作:用户可以根据自己的需要设置窗帘的定时打开或关闭,例如早上起床时自动打开窗帘,晚上睡觉时自动关闭窗帘等。
3.自动感应:系统可以通过传感器实现对环境变化的自动感应,例如当阳光过强时自动关闭窗帘,室内光线不足时自动打开窗帘等。
系统设计1.用户界面设计:手机应用程序提供友好的用户界面,包括窗帘状态显示、控制按钮和定时设置等功能。
2.通信模块设计:采用无线通信技术,如Wi-Fi或蓝牙,与用户手机进行通信,保证控制指令的传输可靠性和稳定性。
3.传感器设计:采用光敏传感器和温湿度传感器等,实现自动感应功能,能够根据环境变化自动控制窗帘的打开和关闭。
4.电动驱动器设计:选择适当的电动驱动器,确保其能够快速、平稳地控制窗帘的运动,并具备一定的承重能力。
5.数据存储与云端服务:用户的定时设置和控制记录等数据可以存储在云端,方便用户进行远程访问和控制。
云端服务还可以提供更多的智能化功能,如智能推荐、数据分析和故障诊断等。
系统优势1.提高居住舒适度:用户可以根据自己的需求随时调节窗帘,使室内光线和气温更加适宜,提高居住舒适度。
2.省时省力:用户无需亲自去拉动窗帘,可以通过手机进行控制,省去了繁琐的操作过程。
3.节能环保:系统的自动感应功能可以根据环境变化自动控制窗帘,使室内光线和温度保持在适宜的范围,降低了能耗,实现节能环保的目的。
总结智能窗帘控制系统是智能家居领域的一个典型应用,通过无线通信技术和传感器的应用,实现了远程控制、定时操作和自动感应等功能,提供用户更加方便和舒适的使用体验。
智能窗帘控制系统设计_毕业设计论文
河南工业职业技术学院Henan Polytechnic Institute 毕业设计(论文)题目智能窗帘系统控制班级_机电 1001摘要随着科技的发展,智能家居已逐渐进入人们的生活中。
市场对于红外遥控控制系统的需求也越来越大。
高精度、多功能、低功耗,是现代科技的主导方向。
因此,单片机在电子产品的应用已经越来越广泛,在很多电子产品中都用到了红外控制。
本设计介绍给予AT89C51单片机控制的智能窗帘系统,它采用了红外遥控技术,实现室内任何地方,只要轻按遥控器,窗帘就会随心所欲的打开或关闭。
为了使窗帘更加智能化,在设计中还加入光控和自动定时控制,可以根据光强或用户定时,开启或关闭窗帘,让该设计更加人性化。
关键字:智能窗帘、光控、单片机目录第一章绪论 (1)1.1 窗帘红外遥控设计目的 (1)1.2智能窗帘概述及发展 (1)第二章设计思路 (2)2.1主要任务 (2)2.2 工作原理 (2)2.3实现功能 (2)第三章设计方案 (3)3.1红外遥控的基本原理 (3)3.2 系统总体结构规划 (3)第四章硬件设计 (5)4.1 89C51单片机及相关电路 (5)4.2晶振电路 (5)4.3复位电路 (6)4.4时钟电路 (7)4.5电源电路 (8)4.6 步进电机控制系统电路 (9)4.7 键盘/显示接口电路 (10)4.8 传感器 (12)4.9 放大滤波电路 (14)4.10 A/D转换 (15)第五章系统软件设计 (17)5.1 主程序软件设计 (17)5.2 光控电机程序设计 (18)5.3 LCD1602显示程序设计 (18)5.4 DS1302程序设计 (19)5.5 键盘程序设计 (21)5.6光照采集程序设计 (21)5.7 DS18B20程序设计 (22)总结与展望 (23)参考文献 (24)致谢 (25)第一章绪论随着国民经济的发展和科学技术水平的提高,特别是计算机技术,通信技术、网络技术、控制技术的迅猛发展与提高,促使家庭实现了生活现代化,居住环境舒适化。
光控自动窗帘设计书
光控自动窗帘设计书光控自动窗帘设计书随着科技的进步和人们对生活品质的追求,光控自动窗帘成为了家居装饰中的热门选择。
光控自动窗帘不仅能够实现智能控制,提供便利的使用体验,还能够有效地调节室内光线,改善居住环境,提高生活质量。
本设计书旨在全面介绍光控自动窗帘的设计原理、功能特点、使用方法以及相关注意事项,为设计师和消费者提供有指导意义的参考。
一、设计原理光控自动窗帘的设计原理主要包括光感功能和智能控制功能两个方面。
1. 光感功能:光控自动窗帘内置光感传感器,能够实时感知室外光线强度,并根据设定的阈值自动调节窗帘的开合程度。
当光线较强时,窗帘会自动闭合,有效遮挡阳光直射进室内,提供良好的遮光效果;而当光线较暗时,窗帘会自动打开,留出适量的光线进入室内,烘托温馨的氛围。
2. 智能控制功能:光控自动窗帘可与智能家居系统连接,通过手机、遥控器或语音控制等方式进行远程控制。
用户可以根据自己的需求随时调整窗帘的开合程度,实现个性化的光线调节。
二、功能特点光控自动窗帘具有以下功能特点,能够为用户带来便利和舒适的使用体验。
1. 自动感光调节:光控自动窗帘能根据室外光线强度自动感光调节,智能判断是否需要遮挡阳光,为用户提供舒适的室内环境。
2. 远程智能控制:光控自动窗帘可通过手机、遥控器或语音控制等方式进行远程控制,无需人工干预,提高使用便利性。
3. 多种开合方式:光控自动窗帘支持手动、定时或自动模式,用户可以根据实际情况选择适合的开合方式,满足不同需求。
4. 安全保护功能:光控自动窗帘内置安全感应器,当窗帘遇到阻力或者危险情况时,能够自动停止运行,确保使用安全。
三、使用方法光控自动窗帘的使用方法简单便捷,用户只需按以下步骤进行操作:1. 安装设置:根据产品说明书将光控自动窗帘正确安装在窗户上,并与智能家居系统连接。
2. 设定阈值:根据个人喜好和实际需求,设定光感传感器的阈值,以控制窗帘的开合程度。
3. 选择模式:根据具体情况选择手动、定时或自动模式,并设置相应的开合时间或条件。

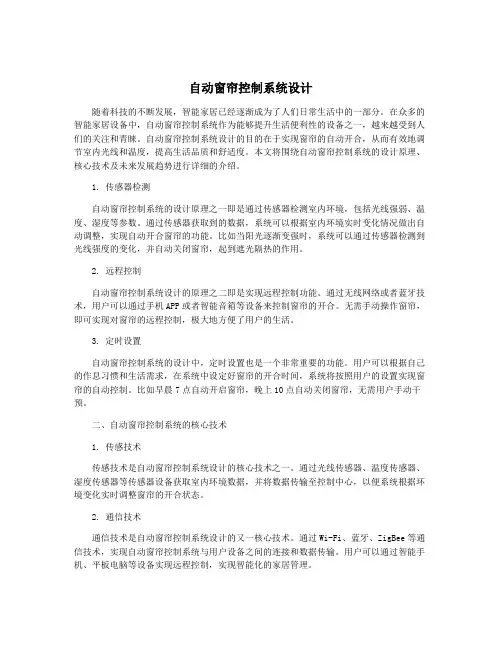

自动窗帘控制系统设计
自动窗帘控制系统设计随着科技的不断发展,智能家居已经逐渐成为了人们日常生活中的一部分。
在众多的智能家居设备中,自动窗帘控制系统作为能够提升生活便利性的设备之一,越来越受到人们的关注和青睐。
自动窗帘控制系统设计的目的在于实现窗帘的自动开合,从而有效地调节室内光线和温度,提高生活品质和舒适度。
本文将围绕自动窗帘控制系统的设计原理、核心技术及未来发展趋势进行详细的介绍。
1. 传感器检测自动窗帘控制系统的设计原理之一即是通过传感器检测室内环境,包括光线强弱、温度、湿度等参数。
通过传感器获取到的数据,系统可以根据室内环境实时变化情况做出自动调整,实现自动开合窗帘的功能。
比如当阳光逐渐变强时,系统可以通过传感器检测到光线强度的变化,并自动关闭窗帘,起到遮光隔热的作用。
2. 远程控制自动窗帘控制系统设计的原理之二即是实现远程控制功能。
通过无线网络或者蓝牙技术,用户可以通过手机APP或者智能音箱等设备来控制窗帘的开合。
无需手动操作窗帘,即可实现对窗帘的远程控制,极大地方便了用户的生活。
3. 定时设置自动窗帘控制系统的设计中,定时设置也是一个非常重要的功能。
用户可以根据自己的作息习惯和生活需求,在系统中设定好窗帘的开合时间,系统将按照用户的设置实现窗帘的自动控制。
比如早晨7点自动开启窗帘,晚上10点自动关闭窗帘,无需用户手动干预。
二、自动窗帘控制系统的核心技术1. 传感技术传感技术是自动窗帘控制系统设计的核心技术之一。
通过光线传感器、温度传感器、湿度传感器等传感器设备获取室内环境数据,并将数据传输至控制中心,以便系统根据环境变化实时调整窗帘的开合状态。
2. 通信技术通信技术是自动窗帘控制系统设计的又一核心技术。
通过Wi-Fi、蓝牙、ZigBee等通信技术,实现自动窗帘控制系统与用户设备之间的连接和数据传输。
用户可以通过智能手机、平板电脑等设备实现远程控制,实现智能化的家居管理。
3. 控制算法控制算法是自动窗帘控制系统设计的又一核心技术。
智能窗帘设计(步进电机)
智能窗帘设计(步进电机)
智能窗帘设计基于步进电机的系统可以提供自动控制和远程操作窗帘的功能。
以下是该系统的设计要点:
1. 步进电机选择:选择合适的步进电机作为窗帘的驱动器。
步进电机具有高精度、高转速、低噪音等优点,适合用于窗帘系统。
2. 驱动电路设计:设计一个驱动电路来控制步进电机的运转。
该电路可以包括步进电机驱动芯片、电流检测电路、保护电路等。
3. 传感器与控制模块:利用传感器模块检测窗户的状态,如开关状态、光线强度等。
将传感器与控制模块连接,实现自动控制窗帘的功能。
1
4. 远程操作:通过无线通信模块,实现与智能手机或其他远程控制设备的连接。
用户可以通过手机应用或其他远程控制方式来打开、关闭或调节窗帘。
5. 编程控制:可以开发一个控制程序,通过编程来实现窗帘的自动化操作。
编程可以基于开放的平台,如Arduino或Raspberry Pi。
6. 安全性设计:考虑安全性问题,为系统设计合适的安全措施,如防止窗帘夹手保护装置等。
7. 可扩展性:设计系统时考虑到窗帘组件的可扩展性,使用户可以根据需求增加、减少或更换窗帘组件。
8. 能源效率:设计电路时要考虑降低能耗,如采用低功耗电路和休眠模式。
2
9. 用户友好界面:提供一个用户友好的界面,使用户可以方便地操作窗帘系统,调整窗帘的开关状态和位置。
10. 故障检测和维修:系统应具备故障检测和维修功能,可以及时检测系统的故障并提供修复指导。
总之,智能窗帘设计基于步进电机可以实现窗帘的自动化控制和远程操作,提供更方便、便捷和智能化的窗帘体验。
3。
基于32单片机的智能窗帘毕业设计
基于32单片机的智能窗帘毕业设计智能家居在当今社会中越来越受欢迎,其中智能窗帘也是一个热门的应用场景。
在我进行的这个毕业设计中,我利用了32单片机来开发一种智能窗帘系统。
下面我将详细介绍这个项目的设计和实现。
设计思路本系统的设计思路是通过使用32单片机来控制窗帘的上下运动,借助DC电机来实现窗帘的开合功能。
同时,我们还通过添加人体红外传感器和光强传感器,来实现系统的智能化。
其中,人体红外传感器可以感知到人体的存在并及时打开或关闭窗帘,而光强传感器则可以自动根据室内光强调节窗帘的开合程度。
实现过程我们所设计的智能窗帘是由以下几个部分组成的。
硬件部分:1. DC电机:用于窗帘的开合控制。
2. 32单片机:作为系统的中央控制器。
3. 人体红外传感器:用于感知人体的存在。
4. 光强传感器:用于感知室内光强。
5. 电源:用于系统供电。
软件部分:1. 窗帘控制程序:基于32单片机的C语言编写。
2. 人体红外传感器控制程序:基于32单片机的C语言编写。
3. 光强传感器控制程序:基于32单片机的C语言编写。
实现过程如下:1. 通过32单片机控制DC电机,实现窗帘的开合。
2. 利用人体红外传感器对窗帘进行自动控制,当检测到人体的存在时,窗帘自动开启。
当检测不到人体时,窗帘自动关闭。
3. 通过光强传感器实现室内光线的测量。
当室内光线过弱时,窗帘会自动开启,让阳光照射进入室内。
当光线变强时,窗帘会自动调节至适当位置。
效果展示在毕业设计的展示中,我们将智能窗帘的控制系统和电机安装在一起,通过电气连线进行控制。
在系统启动后,当有人进入房间时,窗帘会自动开启;当没有人时,窗帘会自动关闭。
此外,当室内光线间接改变时,窗帘也会相应地自动开合,完美地实现了自动调节的效果。
总结本次毕业设计中,我们成功地使用32单片机和传感器技术,开发出了一种智能化的窗帘控制系统,该系统能够自动感知人体的存在,并通过光强传感器实现自动调节。
这种智能化的窗帘控制系统不仅方便实用,同时也具有较高的安全性和舒适性,未来,智能家居将会成为家居生活的一个重要方面。
智能采光窗帘
智能采光与室内光线调节窗帘设计摘要随着科学技术和经济快速发展,人们对生活质量的要求越来高,他们已由温饱问题转向对生活科技化和时代化的追求。
基于这一问题我设计了智能采光窗帘。
该设计通过HT46Ru232为系统的主控芯片,完成各模块的连接与控制。
利用光敏电阻和霍尔传感器完成检测光强和角度的控制。
采用无线控制模块实现对系统的无线控制。
利用太阳能模块实现蓄电池的充放电,实现能源的循环利用。
并将相关信息用12864液晶屏显示出来以实现较好的人机交流。
本系统为用户设置了3个档位分别为睡眠档,学习档和生活档,用户可以根据自己的需求来选择相应的档位,为用户提供了理想的采光,弥补了传统窗帘的不足。
将太阳能储存起来进行利用,缓解人类能源危机。
本作品适应了现代社会的需要,性价比高,易于产品化和市场化。
关键词:盛群单片机智能化环保时代化1 前言随着社会的快速发展,人们也逐渐步入了快节奏的生活之中,与此同时,人们对生活的要求也越来越高。
为了美化,现在住房的大部分墙壁都采用玻璃材料制作,造成居民家中的光照强度也不断增强,给居民的日常生活带来了一些不便。
为了解决这些问题,我们自主设计了这个卧室智能采光窗帘,一方面根据用户要求自动调节室内光照强度,提供理想的采光,为用户提供舒适的生活环境;另一方面将采集的太阳光转化为电能存储在蓄电池之中循环利用,为本系统电机供电,同时也可以用来给手机等小型移动电器充电。
本作品具有功能完善、成本低廉、使用方便等特点,有很强的实用性,易于产品化和市场化。
并且充分利用太阳能,可以为家庭省去一笔可观的电费,又符合国家可持续发展的基本国策,具有广泛的发展前景。
2 工作原理及功能工作原理总体描述本系统使用了单片机、传感器等技术,通过HT46Ru232为系统的主控芯片,完成各模块的连接与控制。
系统的关键技术问题是检测光强和步进电机控制,首先利用光敏电阻感光,通过AD采集数据并将其传送给单片机,通过单片机分析后与用户设定的光照强度进行比较,然后控制电机(正反转)带动光伏遮光板转动(旋转角度可为180度),以调节至合适的光照。
智能家居智能窗帘系统的设计与实现-任务书
进度安排
各阶段工作任务
起止日期
资料收集整理,了解系统的原理和构成,初步设计
2016.9-2016.11
确定设计方案,给出设计详细实现方法,进行开题报告
2016.11-2016.12
系统搭建,编写代码,实现要求的功能
2016.12-2017.2
系统调试,进行中期报告
2017.2-2017.5
完善设计,撰写论文,整理论文,毕业答辩
2017.5-2017.6
任务下达人签名
任务接收人
签名
教研室指导小组组长签名
系部领导小组组长签名
注:1、本表可根据内容续页;2、本表一式两份,学生、系部存档各一份;3、签名需手写,其他内容电子版填写。
1.了解市场主流智能窗帘的功能
2.设计智能窗帘系统
3.完成智能窗帘系统的调试
主要任务及目标
智能窗帘系统主要是通过单片机作为主控制器,光感传感器、红外控制器、时钟控制器、显示模块组成。主要研究一下内容:
1.根据光照强度不同可自动开关窗帘
2.用户可自设定窗帘的开关时间
3.用户可通过红外遥控开关窗帘
4.由显示模块显示当前窗帘的控制状态
智能家居智能窗帘系统的设计与实现任务书
(指导教师用表)
系(部):物理系专业:电子信息工程班级:
学生姓名指导教师姓名论文 Nhomakorabea设计)题目
智能家居智能窗帘系统的设计与实现
下达任务日期
2016.9
任务起止日期
2016.9-2017.6
主要研究内容及方法
设计出由单片机控制的传感器模块和显示模块组成的智能窗帘系统,系统有如下功能:完成对窗帘的雨控、光控、时控以及手控。
电子信息专业 基于单片机的智能窗帘的设计
题目:基于单片机的智能窗帘的设计目录摘要 (I)Abstract ................................................................................................................ I I 1 绪论. (1)1.1课题背景及意义 (1)1.2 国内外发展现状 (1)1.3设计思想及基本功能 (2)1.4主要内容及设计安排 (2)2 系统总体方案设计 (3)2.1 设计要求 (3)2.2 方案选择 (3)3系统硬件设计 (6)3.1整体方案设计 (6)3.2最小系统模块 (6)3.3液晶显示电路 (10)3.4 时钟模块 (11)3.5 光控电路 (13)4 软件设计 (15)4.1 程序语言及软件开发环境 (15)4.2 主程序模块的设计 (15)5集成调试 (4)5.1 调试步骤 (4)5.2 实物调试 (4)5.3 系统软件及仿真结果 (4)6总结 (1)鸣谢 (2)参考文献 (3)摘要窗帘在我们的日常生活中作用很大,主要起到遮蔽强光、保护个人隐私的作用。
传统的窗帘主要依靠人工来控制升降,操作不方便。
近些年来,智能家居概念逐步兴起,催生了一系列智能插座、智能空调等产品。
本文主要研究智能窗帘控制系统的设计,它属于智能家居系统的一部分。
该控制系统,主要以单片机为控制器,配合光线感应传感器,实现窗帘的自动升降。
整个系统通过按键矩阵实现交互控制,相关的交互信息通过液晶显示屏显示出来。
本文先是对整体方案作了简要描述,然后详细介绍硬件电路设计,包括单片机控制器、光敏传感器、电机控制电路等,最后介绍了软件实现的思路。
整个窗帘控制系统设计简单,操作方便,工作稳定。
关键词:智能窗帘;单片机;光敏器件Curtains play an important role in our daily life, mainly to shield the strong light and protect personal privacy. The traditional curtain mainly relies on manual control to lift, which is inconvenient to operate. In recent years, the concept of smart home has gradually risen, giving birth to a series of smart sockets, smart air conditioning and other products. This paper mainly studies the design of intelligent curtain control system, which belongs to a part of smart home system. This control system mainly takes single chip computer as the controller and cooperates with light sensor to realize the automatic lifting of curtain. The whole system achieves interactive control by key matrix, and the related interactive information is displayed by LCD screen. This paper first gives a brief description of the overall scheme, then introduces the hardware circuit design in detail, including single-chip controller, photosensitive sensor, motor control circuit, and finally introduces the idea of software implementation. The curtain control system is simple in design, convenient in operation and stable in operation.Key words: Intelligent Curtain; MCU; Photosensitive Device1.1课题背景及意义时代不断进步,人们的生活也在不断地提高,从最初的洞穴草屋,到如今的高楼大厦,不同的时代人们对于居住的场所和环境有着显著的差别,这是人类步向文明社会一个必然的潮流。
光感智能窗帘设计教学文案
从而牵动一大批产业的发展。
科学性:
光感智能窗帘的科学性是在普通窗帘上安装传动系统、并以传感器控制系统为核 心,构成条件感应、信息分析、电路控制、机械传动的一体化,以实现窗帘关闭 和开启的智能化。基于这种理念,就有了设计这个作品的创作动机与满足大众现 实需求的想法,让窗帘具备识别室外天气变化并随之自动关闭和远程遥控的功能。 这个作品旨在实现窗帘的自动化和智能化,以完成其简单又实用的识别光感、外 界环境的目的,是帮助人们及时的做出防御措施,以便让人们的生活更便捷更有
效率。
创新性
1.窗帘的开关实现智能化,改变了传统手拉窗帘的地点,时间的局限性。 2.窗帘不仅可以利用光感实现智能化,还可以利用手机蓝牙进行人为控制,两种
模式随意切换。更加人性化。 3.相比于传统窗帘,光感智能窗帘利用光敏电阻,步进电机,外加手机蓝牙遥控,
更能满足现代人对智能化生活的追求,使生活更加方便,舒适。 4.手机的智能化连带着窗帘的智能化,在窗帘受光感智能控制之外,还可以在距
立项背景:
随着电子技术和自动化技术的发展,人们对生活质量的要求越来 越高,家 用产品也在不断的更新换代。从普通向高性能、多功能性发展,由手动控制向光
感、红外线遥控、向智能化发展。
目前,常用的窗帘轨道都是拉绳轨道或滑轨式,使用手动或拉绳都比较费力,该 设计就是在目前普通窗帘上安装电机,以传感器为核心,将使用者对产品的复杂性,较大的提升
了产品使用的方便性 (5)本作品使用范围广,操作过程简单,任何窗帘都可以选用本
作品,它的生产成本低,实用性强,是家庭和企业的首选。 (6)原创作品,目前正在申请专利
基于单片机的光控窗帘设计
import flash.geom.Point;
import flash.filters .DisplacementMapFilter;
//沿着 x 轴替换通道 1(红色)上的像素 var componentX:Number = 1;
图 3 影 片 剪 辑 pic 的 扭 曲 效 果
//沿着 y 轴替换通道 2(绿色)上的像素
中 图 分 类 号 : TP368.1
文献标识码: B
文 章 编 号 : 1674- 7720(2012)16- 0032- 03
The electric curtain design based on single chip microcomputer
Sun Qin
(Yancheng Technicians ’ College in Jiangsu Province , Yancheng 224001, China )
作为单片机输入信号,软件部分采用 C 语言进行编程,能够完成智能光控窗帘的自动拉合。 同时,考
虑到用户习惯和天气原因,本方案还设置了选择开关,用户在使用窗帘时可任意选择自动或手动控制
方式。 实际应用表明,该系统具有设计成本低、可靠性高的特点,达到了设计要求。
关键词:单片机;光敏传感器;直流电动机;C 语言;智能光控窗帘
《微型机与应用》 2012 年 第 31 卷 第 16 期
硬件纵横 Hardware Technique
表 1 材料清单
材料名称 单片机 晶振 极性电容 磁片电容 按钮 直流电机
型号 AT89C51 CRYSTAL 12 MHz ELECTROL 10 μF CAP 22 pF SW - PB M DC 24 V
修 改 1 000 多 次 。 (2) 光 敏 传 感 器 光 敏 传 感 器 尺 寸 为 32 mm ×11 mm ×20 mm , 型 号 为
光感自控窗帘课程设计
光感自控窗帘课程设计一、课程目标知识目标:1. 学生理解光感自控窗帘的工作原理,掌握光传感器的基本知识。
2. 学生了解光感自控窗帘在智能家居中的应用,理解其节能环保的意义。
技能目标:1. 学生能够运用所学知识,分析光感自控窗帘的电路图,并进行简单的故障排查。
2. 学生能够通过小组合作,设计并制作一个简易的光感自控窗帘模型。
情感态度价值观目标:1. 学生培养对科技创新的兴趣,激发学习科学技术的热情。
2. 学生树立节能环保意识,养成节能减排的好习惯。
课程性质:本课程为科技制作实践课程,旨在通过动手实践,提高学生对科学技术的兴趣,培养学生创新能力。
学生特点:六年级学生具有一定的科学知识基础和动手能力,对新鲜事物充满好奇心,喜欢实践操作。
教学要求:结合学生特点,注重理论知识与实践操作的相结合,鼓励学生主动探索、合作交流,提高学生的实践能力和创新能力。
通过本课程的学习,使学生能够将所学知识应用于实际生活,达到学以致用的目的。
二、教学内容1. 光传感器原理:介绍光传感器的工作原理、种类及其在自动控制领域的应用。
- 教材章节:第三章《传感器及其应用》第四节《光传感器》- 内容列举:光敏电阻、光敏晶体管、光电池等光传感器的特点及应用。
2. 光感自控窗帘电路分析:分析光感自控窗帘的电路原理,掌握电路元件的连接方式。
- 教材章节:第四章《电子控制技术》第一节《自动控制电路基础》- 内容列举:光传感器、比较器、继电器等元件在光感自控窗帘电路中的作用。
3. 简易光感自控窗帘制作:通过小组合作,设计并制作一个简易的光感自控窗帘模型。
- 教材章节:第五章《实践操作》第二节《科技制作》- 内容列举:制定设计方案、选择合适材料、组装电路、调试光感自控窗帘模型。
4. 故障排查与维护:学习光感自控窗帘的故障排查方法,培养学生解决问题的能力。
- 教材章节:第六章《电子设备维护》第一节《故障排查与维修》- 内容列举:常见故障现象、原因及解决方法。
智能电动窗帘设计方案报告
智能电动窗帘设计方案报告一、引言智能家居已经成为当今社会的热门话题,而智能电动窗帘作为智能家居的一个重要组成部分,也越来越受到人们的关注。
本文将介绍一种智能电动窗帘的设计方案,该方案基于物联网技术,旨在提供更加便捷和智能化的窗帘控制体验。
二、方案概述1.方案名称:智能电动窗帘设计方案2.方案目的:提供更加便捷和智能化的窗帘控制体验3.方案原理:基于物联网技术实现窗帘的远程控制和智能化管理三、方案实施步骤1.硬件设备选择:a.电动窗帘:选择高质量的电动窗帘,确保其性能稳定可靠。
b.电机控制模块:选择支持物联网通信协议的电机控制模块,如Wi-Fi、蓝牙等。
c.传感器:选择合适的传感器,如光线传感器、温湿度传感器等,用于感知环境信息。
d.控制终端:选择支持远程控制的手机APP或物联网平台。
2.网络连接和通信:a.配置电机控制模块,使其能够连接到家庭Wi-Fi网络。
b.开发或选择适用于智能电动窗帘的手机APP或物联网平台,用来实现远程控制和智能化管理。
3.远程控制功能:a.设计手机APP或物联网平台的控制界面,允许用户实时控制窗帘的开闭。
b.实现远程控制功能,使用户可以通过手机APP或物联网平台随时随地控制窗帘的状态。
4.智能化管理功能:a.利用光线传感器感知室内光线强度,根据设定的条件自动调节窗帘的开闭程度,以调节室内光线亮度。
b.利用温湿度传感器感知室内温湿度,根据设定的条件自动调节窗帘的开闭程度,以调节室内温度和湿度。
c.实现定时任务功能,允许用户根据时间设定窗帘的开闭状态,实现自动化管理。
5.其他功能:a.设计窗帘状态显示界面,用户可以实时监测窗帘的开闭状态。
b.设计窗帘调度管理功能,用户可以设置窗帘开闭的时间和方式,实现窗帘的自动调度。
四、方案优势和创新点1.提供远程控制功能,用户可以随时随地通过手机APP或物联网平台控制窗帘的开闭状态,提升使用便捷性。
2.利用光线传感器和温湿度传感器实现智能化管理功能,窗帘可以根据环境信息自动调节开闭状态,提升室内舒适度。
智能光感窗帘的设计报告
智能光感窗帘的设计报告1. 引言随着智能家居的快速发展,人们对居住环境的舒适性和便利性有着越来越高的要求。
光感窗帘作为智能家居系统中的一部分,能够根据光照强度自动调节窗帘的开合程度,为居住者提供舒适的室内环境,并且节省能源。
本设计报告将介绍一个智能光感窗帘的设计方案,包括硬件设备、软件系统及其设计原理和功能特点。
2. 设计方案2.1 硬件设备智能光感窗帘的硬件设备包括以下几个主要组成部分:1. 光感传感器:用于感知室内光照强度的变化,常用的传感器包括光敏电阻和光电二极管。
2. 电动窗帘系统:包括电动驱动器和窗帘的传动装置。
电动驱动器可通过信号控制窗帘的开合程度,传动装置能够将电动驱动器的运动转化为窗帘帘布的升降运动。
3. 控制模块:负责感知光感传感器的信号,并根据预设的光照阈值控制电动窗帘的开合程度。
控制模块可以是一个微控制器或者是一个嵌入式系统。
2.2 软件系统智能光感窗帘的软件系统包括以下几个主要功能模块:1. 光照感知模块:用于接收光感传感器的信号,并将其转化为数字信号进行处理。
2. 光照调节模块:根据预设的光照阈值,判断当前光照强度是否超过阈值,如果超过则控制窗帘关闭,否则控制窗帘打开。
3. 用户界面模块:提供给用户一个友好的界面,可以手动调节光照阈值和窗帘的开合程度。
4. 数据存储模块:用于存储光照感知模块获取的光照数据和用户界面模块的设置数据。
3. 设计原理智能光感窗帘的设计原理是通过光感传感器感知室内的光照强度,并将其转化为数字信号,然后通过控制模块的计算和判断,控制电动窗帘的开合程度。
当光照传感器感知到室内光照强度超过预设的阈值时,控制模块发出指令,使电动窗帘关闭,阻挡太阳光的进入;当光照传感器感知到室内光照强度低于预设的阈值时,控制模块发出指令,使电动窗帘打开,让更多的自然光进入室内。
用户可以通过用户界面模块手动调节光照阈值和窗帘的开合程度,以满足不同的需求。
4. 功能特点智能光感窗帘的设计具有以下几个功能特点:1. 自动调节光照强度:根据室内光照强度的变化,自动调节窗帘的开合程度,为居住者提供舒适的室内环境。
光敏窗帘设计方案
光敏窗帘设计方案光敏窗帘是一种能根据光线强度自动调节开闭的窗帘,它采用光敏电阻和电机驱动系统,能实现对窗帘的智能控制。
以下是一种光敏窗帘设计方案。
光敏窗帘设计方案如下:1. 光敏元件选择:采用高灵敏度的光敏电阻,它能对光线的强弱做出快速响应。
同时,这种光敏电阻具有长寿命、高可靠性和抗干扰能力强的特点,保证了窗帘的正常使用。
2. 控制电路设计:控制电路采用微控制器和模拟电路进行控制,将光敏电阻检测到的光线信号进行转换,并通过电机驱动系统控制窗帘的开闭。
在电路设计中,要考虑防止回旋和过冲现象,保证窗帘的平稳运行。
3. 电机驱动系统设计:电机驱动系统采用直流电机和减速机组成,以实现对窗帘的平稳运动。
电机选用高效率、低噪音、长寿命的电机,减速机采用减速比适中的设计,保证窗帘开闭的灵活性和安全性。
4. 控制方式选择:光敏窗帘的控制方式有手动控制和自动控制两种。
手动控制方式是通过遥控器或按键控制窗帘的开闭,自动控制方式是根据光线强度自动调节窗帘的开闭。
在设计方案中,可以根据用户需求选择合适的控制方式。
5. 功能设计:光敏窗帘不仅能根据光线强度调节开闭,还可以添加定时开关、遥控功能等,满足用户对窗帘的个性化需求。
同时,还可以与智能家居系统相连,实现与其他设备的联动控制,提高用户体验。
6. 安全保护设计:在光敏窗帘的设计中,要考虑安全保护的措施,避免窗帘在运行过程中发生意外。
可以采用电流过载保护、过热保护、防撞保护等措施,确保窗帘的安全使用。
光敏窗帘设计方案不仅提供便利的使用体验,还能节省能源,提高室内环境的舒适度。
该设计方案充分考虑了光敏窗帘的功能需求和用户体验,同时还注重了安全性和可靠性的提高。
通过合理的光敏窗帘设计,可以为用户打造智能、舒适、安全的室内环境。
光感自动窗帘控制系统设计课程设计
光感自动窗帘控制系统设计课程设计计算机控制技术课程设计成绩评定表设计课题光感自动窗帘控制系统设计1毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
2作者签名:日期:3学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日4计算机控制技术课程设计任务书5目录1 概述 (7)1.1 研究背景 (7)1.2 设计思想及基本功能 (8)2 总体方案设计 (8)2.1 方案选取 (8)2.2 系统框图 (12)2.3 总体方案设计 (12)3 硬件电路设计 (13)3.1 电源电路设计 (13)3.2 晶振电路 (14)3.3 复位电路 (15)3.4 时钟电路 (16)3.5 键盘电路 (17)3.6 显示电路 (18)3.7 A/D转换电路 (21)3.8 光敏传感器 (23)3.9 步进电机 (25)4 系统软件设计 (26)4.1 主程序软件设计 (27)4.2 键盘程序设计 (28)4.3 定时程序设计 (30)4.4 步进电机程序设计 (31)65总结 (33)参考文献 (34)附录系统原理图 (34)1 概述1.1 研究背景伴随着信息化时代的到来,人们的生活速度以及对生活质量的追求也在大幅提高。
智能窗帘设计
智能窗帘设计智能窗帘设计:让家居生活更智能、舒适随着科技的不断进步,智能家居市场逐渐崛起,人们对于家居生活的要求也越来越高。
智能窗帘作为一种先进的家居智能设备,具有智能化、便捷化、舒适化等优点,逐渐成为了家居生活的新宠。
一、智能窗帘的设计理念智能窗帘设计以人性化、智能化为核心,注重科技与艺术的结合,充分考虑了现代人对家居生活的要求。
在设计过程中,注重细节,追求卓越,从选材、工艺到外观设计,都体现了设计师的匠心独运。
二、智能窗帘的主要功能1、遥控控制:通过手机APP或遥控器,可轻松实现窗帘的开启、关闭和调节,让您的生活更加便捷。
2、定时控制:根据您的作息习惯,智能窗帘可设置定时功能,自动在早晨拉开、晚上关闭,让您享受美好的家居生活。
3、光线感应:智能窗帘可自动感应室内光线强度,根据环境光线自动开启、关闭窗帘,为您提供最舒适的室内环境。
4、场景模式:智能窗帘可与其他智能设备进行联动,根据您的需求设置不同的场景模式,如“电影模式”自动关闭窗帘,营造舒适的观影环境。
5、安全性:智能窗帘具备防火、防盗等安全性功能,在遇到紧急情况时,可自动打开或关闭窗帘,保障您的家居安全。
三、智能窗帘的应用场景1、卧室:在卧室中安装智能窗帘,可实现早晨自动拉开窗帘,让阳光洒满房间,晚上自动关闭窗帘,营造温馨的睡眠环境。
2、客厅:在客厅中安装智能窗帘,可自动调节室内光线,增强观影、阅读等休闲体验。
3、书房:在书房中安装智能窗帘,可有效阻挡外界干扰,营造一个安静、舒适的工作环境。
4、阳台:在阳台上安装智能窗帘,可有效遮挡阳光和外界视线,增强隐私保护,同时具备防晒、防雨等功能。
四、智能窗帘的优点1、智能化:智能窗帘通过智能化控制,可实现远程操控、定时设置、光线感应等多种功能,让您的家居生活更加智能化。
2、便捷化:智能窗帘操作简单方便,只需通过手机APP或遥控器即可轻松控制,让您的生活更加便捷。
3、舒适化:智能窗帘具备出色的遮光性能和保温性能,可有效阻挡外界光线和噪音,为您营造一个安静、舒适的家居环境。
智能家居智能窗帘的光线感应自动开合
智能家居智能窗帘的光线感应自动开合随着科技的不断发展,智能家居已经成为了当今社会的一个热门话题。
在智能家居中,智能窗帘作为一个重要的组成部分之一,正在越来越多的家庭中得到应用。
智能窗帘的光线感应自动开合功能,为我们的生活带来了很大的便利和舒适。
本文将重点论述智能窗帘的光线感应自动开合的功能和优势。
一、光线感应自动开合的原理智能窗帘的光线感应自动开合,依赖于光线传感器的引入。
光线传感器能够感知到周围的光线强度,当光线强度达到一定的阈值时,智能窗帘会自动开启;相反,当光线强度低于阈值时,智能窗帘会自动关闭。
这样的设计使得窗帘能够根据室内外光线的变化灵活调节,为用户提供一个舒适的生活环境。
二、光线感应自动开合的优势1. 节能环保:智能窗帘的光线感应自动开合功能可以根据室内外光线的变化自动调整窗帘的开合程度。
当室外阳光强烈时,窗帘会自动遮挡阳光,降低室内温度,减轻空调的负荷,从而达到节能的效果。
而在天色暗淡的晚上,智能窗帘会自动打开,增加室内的光线亮度,提供一个舒适的环境。
2. 方便实用:光线感应自动开合功能使得用户不需要手动调节窗帘的开合,省去了频繁的繁琐操作。
无论是在起床的早晨还是睡觉的晚上,只需要让智能窗帘感应到光线的变化,就可以自动调整窗帘的状态。
这样的便利性使得用户的生活更加方便,并且能够更好地享受到智能科技带来的便捷。
3. 提升安全性:光线感应自动开合功能还可以提升家庭的安全性。
当外界光线较暗时,智能窗帘会自动关闭,防止外界的可见度过低导致的安全隐患。
尤其是对于家中有小孩和老人的家庭来说,这种自动的保护措施更加重要,可以避免一些意外事件的发生。
三、光线感应自动开合的应用场景1. 卧室:在卧室中,智能窗帘的光线感应自动开合功能可以根据不同的时间和天气自动调整窗帘的状态。
早晨阳光透过窗户洒在床上,窗帘自动打开,温暖的阳光伴随着自然醒来,给人们一个舒适的起床环境;夜晚,窗帘自动关闭,为人们提供一个安静、黑暗的休息环境。
基于51单片机的智能窗帘控制系统设计
基于51单片机的智能窗帘控制系统设计智能家居技术的快速发展使得我们的家居生活更加智能化和便利化。
其中,智能窗帘控制系统作为其中一个重要组成部分,带来了更加舒适和人性化的体验。
本文将介绍一种基于51单片机的智能窗帘控制系统设计。
一、系统设计概述智能窗帘控制系统设计旨在通过使用51单片机作为核心控制器,实现对窗帘的自动控制。
系统能够根据光线传感器的数据,自动调节窗帘的开闭程度,同时也支持用户手动控制。
二、硬件设计1. 51单片机51单片机是一种常见的嵌入式控制芯片,具有良好的稳定性和灵活性。
该单片机能够通过编程控制各种外设,如光线传感器、电机驱动模块等。
2. 光线传感器光线传感器用于感知环境的光线强度。
基于这个数据,系统能够判断当前是否需要调节窗帘的开闭程度。
3. 电机驱动模块电机驱动模块负责控制窗帘的开闭。
通过控制不同的电机转速和方向,实现窗帘的自动开关。
4. 人机交互模块人机交互模块包括按键、液晶屏等设备,用于用户手动控制窗帘的开闭,同时也显示系统的运行状态和参数。
三、软件设计1. 硬件初始化在系统启动时,需要对各个硬件设备进行初始化,并进行必要的设置,如引脚配置、中断配置等。
2. 光线传感器数据采集系统通过光线传感器实时采集光线强度数据,并通过模数转换将其转化为可用的数字信号。
3. 窗帘控制算法基于光线传感器数据,系统根据预设的算法判断窗帘的开闭程度。
当光线强度较弱时,窗帘自动关闭;当光线强度较强时,窗帘自动打开。
算法还可以考虑其他因素,如时间、季节等。
4. 手动控制模式系统支持用户手动控制窗帘的开闭。
用户可以通过按键或其他人机交互设备来实现手动操作。
5. 显示与反馈系统通过液晶屏等设备将系统的运行状态和参数显示给用户,同时也可以通过提示音或其他方式进行反馈,以增强用户的交互体验。
四、系统实现与测试在完成系统设计后,需要进行系统的实现和测试。
首先,按照硬件设计部分的要求进行电路的搭建和元件的连接。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
总体构想三维示意图
实物图
工作流程图
蓝牙控制系统
步进电机
光敏电阻
创新点及应用
(1)智能的控制窗帘,使窗帘更加人性化。 (2)利用光敏电阻模块感知,使系统的检测部分稳定、准确。 (3)以单片机信号输出的执行原件,控制过程简单,动作容易实 现。 (4)以手机蓝牙为控制系统,降低了产品的复杂性,较大的提升 了产品使用的方便性 (5)本作品使用范围广,操作过程简单,任何窗帘都可以选用本 作品,它的生产成本低,实用性强,是家庭和企业的首选。 (6)原创作品,目前正在申请专利
研究前景及意义:
光感自动窗帘系统在我国还刚刚兴起,但其发展前景广阔,该智能窗帘可以广泛应用于别墅、 公寓、饭店、写字楼、影剧院、会议厅、学校、医院等公共场所,因此该产品具有广阔的市场 前景推广和应用自动窗帘系统具有重要的现实意义。 一:改变人们的生活方式。单片机控制的光感自动窗帘系统具有丰富的智能化功能,为家庭用 户营造一个高效、舒适、便利、环保的居住环境,提高了人们的生活质量。 二:牵动一大批产业。单片机控制的光感遥控自动窗帘产品面向家庭用户,其应用市场是庞大 的,发展前景也是广阔的,必将吸引大批有远见的各类企业介入,从而牵动一大批产业的发展。
参考文献
【1】郁有文
, 常健 , 程继红 . 《传感器原理及工程应用》 [M]. 西安 : 电子科 技大学出版社 ,2008. 【2】《机械设计手册》第五版 化学工业出版社 成大先主编 【3】《单片机原理与应用》 西安电子科技大学出版社 倪云峰主编 【4】《步进电动机及其驱动控制系统》 哈尔滨工业大学出版社 刘宝廷主编
实用性
随着时代的进步,人们对生活质量的要求越来越高,光感智能窗帘可以满足 任何场合,任何普遍场所的使用要求,光感智能窗帘既能解决每天手拉开和关 上窗帘的不便,又显示出了生活的档次,同时还可以根据光线的明暗来自动控 制窗帘的开关,以调节室内的光线,还可以利用蓝牙对窗帘进行控制开闭。更 进一步地满足了人们的享受要求。窗帘不仅可以用在各种住宅区,还可以安装 在各种场所,因此该产品具有广阔的市场前景,以及非常大的实用性。
创新性
1.窗帘的开关实现智能化,改变了传统手拉窗帘的地点,时间的局限性。 2.窗帘不仅可以利用光感实现智能化,还可以利用手机蓝牙进行人为控制,两种 模式随意切换。更加人性化。 3.相比于传统窗帘,光感智能窗帘利用光敏电阻,步进电机,外加手机蓝牙遥控, 更能满足现代人对智能化生活的追求,使生活更加方便,舒适。 4.手机的智能化连带着窗帘的智能化,在窗帘受光感智能控制之外,还可以在距 离窗帘一定范围内随时随地开关窗帘。
谢谢大家
科学性:
光感智能窗帘的科学性是在普通窗帘上安装传动系统、并以传感器控制系统为核心,构成条件 感应、信息分析、电路控制、机械传动的一体化,以实现窗帘关闭和开启的智能化。基于这种 理念,就有了设计这个作品的创作动机与满足大众现实需求的想法,让窗帘具备识别室外天气 变化并随之自动关闭和远程遥控的功能。这个作品旨在实现窗帘的自动化和智能化,以完成其 简单又实用的识别光感、外界环境的目的,是帮助人们及时的做出防御措施,以便让人们的生 活更便捷更有效率。
智能窗帘
指导教师:解伟民 毕义成 团队成员:王硕 胡鹏威 孟宪朋 庄泽天 时洪贺
立项背景:
随着电子技术和自动化技术的发展,人们对生活质量的要求越来 越高,家 用产品也在不断的更新换代。从普通向高性能、多功能性发展,由手动控制向 光感、红外线遥控、向智能化发展。 目前,常用的窗帘轨道都是拉绳轨道或滑轨式,使用手动或拉绳都比较费力, 该设计就是在目前普通窗帘上安装电机,以传感器为核心,将使用者对环境要 求的意愿进行程序化的控制系统,以达到窗帘的智能化。
