机动车车桥工艺标准装配
车桥装配工艺方案-简易
对某些零件进行预处理 ,如润滑、除锈等,以 方便装配。
按照设计的工艺流程进 行装配,确保配合准确 、安装牢固。
完成装配后进行检测和 调试,确保车桥的性能 和质量符合要求。
装配工艺流程的分类与选择
按工艺类型分类
根据装配工艺的不同类型,可 分为压装、拧紧、加热、冷冻 等,选择合适的工艺类型是保 证装配质量和效率的关键。
严格控制零件的质量和精度
对零件的加工、检验和试验过程进行严格控制,确保零件的质量和精度符合要求。
优化装配工艺方法和顺序
采用先进的装配工艺方法和顺序,提高装配质量和效率。
建立完善的装配质量管理体系
建立完善的装配质量管理体系,确保装配过程中的各项要素得到有效控制。
装配工艺质量控制的具体措施
对零件进行分类管理
对零件进行分类管理,明确关键件和重要件,对 关键件进行重点控制。
进行装配前的检查和试验
对零件进行清洗、检验和试验,确保零件的质量 和精度符合要求。
加强过程控制
加强装配过程中的关键环节和薄弱环节的控制, 确保装配质量和效率。
采用先进的检测方法
采用先进的检测方法,如激光干涉仪、气动量具 等,对装配结果进行检测和验证,确保装配质量 符合要求。
04
装配工艺质量控制
影响装配工艺质量的因素
零件的质量和精度
零件的加工精度、表面质 量、形状和尺寸稳定性等 都会影响装配工艺的质量 。
装配方法和顺序
装配方法和顺序的合理性 、正确性和可靠性,都会 影响装配工艺的质量。
装配环境和条件
温度、湿度、清洁度、压 力等环境条件也会影响装 配工艺的质量。
装配工艺质量控制的基本原则
车桥装配工艺的现状及问题
装配工艺落后
吉利SX11后车桥装配工艺
题目:吉利SX11后车桥装配工艺目录1.车桥结构与组成 (2)1.1什么是车桥 (2)1.2车桥的作用 (2)1.3车桥的分类 (1)2.后车桥分装安全操作基本要求 (2)2.1一般要求 (2)2.2工作前要求 (3)2.3工作中要求 (3)2.4工作后要求 (3)3.分装后车桥装配工艺 (3)3.1放置后桥至托盘 (4)3.2安装后轮毂总成及后制动底板到后桥 (5)3.3分装轮速传感器至轮毂 (6)3.4效验后轮毂总成及后制动底板到后桥 (6)3.5安装后制动盘到后轮毂总成 (7)3.6安装后制动钳总成到后桥(预紧) (8)3.7安装FPB卡钳电机线束总成 (9)3.8安装后制动软管总成到后制动器总成 (9)3.9紧固后制动钳总成到后桥 (10)3.10紧固后支柱总成到后桥 (12)3.11吊取后悬分总成上线 (13)4.常见装配问题及注意事项 (14)参考文献 (15)吉利SX11后车桥装配工艺1.车桥的结构与组成1.1什么是车桥车桥(也称车轴)通过悬架与车架(或承载式车身)相连接,其两端安装有车轮。
1.2车桥的作用是传递作用在车轮和车架之间的力和力矩,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车平顺行驶。
主要是固定两个半轴,和差速器,以便将主轴传来的动力,通过差速器,分配给两个半轴。
这样,两个动力车轮就可以不同步运行了。
[1]1.3车桥的分类我们一般去称之为前桥与后桥。
根据车桥上车轮的作用不同,车桥也分成转向桥、驱动桥、转向驱动桥和支承桥四种。
其中转向桥和支承桥都属于从动桥。
大多数货车采用前置后驱动(FR),大型客车则采用后置后驱动(RR),因此前桥作为转向桥,后桥(或中桥)作为驱动桥;而一般汽车采用前置前驱动(RF),此4WD),前桥时前桥成为转向驱动桥,后桥充当支持桥。
至于越野车则是四轮驱动(为转向驱动桥。
以下就分别介绍汽车前后桥结构。
转向桥转向桥,是指承担转向任务的车桥,一般的汽车都是前桥承担转向任务,四轮转向汽车的前后桥,都是转向桥。
汽车装配与检测模块七 汽车车桥装配工艺
主销内倾角作用示意图及车轮外倾角
1-上球头 2-下球头 3-转向节主销 4-主销后倾角
3、转向节装配工艺 4、制动器装配 5、安装转向节臂、调整转角
转向角调整过程示意图 1-转向角
6、轮毂总成的装配与间隙的调整 7、横拉杆总成的装配与前束调节
a)
b)
前束角及前束角调整过程示意图 a)1-前轮 2-前轮中心线 3-前束角 4-纵向中心线
任务一 汽车主减速器的装配
1、注意事项
在主减速器的安装调试过程中,需要注意以下三个方面:
1)圆锥滚子轴承的预紧 在消除轴承间隙后,再对轴承加一定的轴向压紧力。压紧力过小, 不能满足轴的支撑刚度需要;压紧力过大,会导致传动效率降低,并且加速轴承磨损。
2)齿面接触情况调整 先在主动锥齿轮上涂以红色颜料,然后使主动锥齿轮往复转动,从 动锥齿轮轮齿的两工作面上便出现红色印迹。通过调整主动锥齿轮的前后位置和从动锥齿 轮的左右位置,可以调节齿面接触情况。在转动过程中,齿轮轮齿工作面上的印迹应位于 齿高的中间,并偏于小端,占齿面宽度60%以上,以保证主、从动齿轮之间有正确的相对 位置。
模块七 汽车车桥装配工艺
汽车车桥主要分为前桥和后桥。对于布置形式为前置后 驱的汽车来说,前桥也叫转向桥,它的主要作用是利用转向 节的传动实现汽车转向,并将后桥传来的推力传给车轮;后 桥也叫驱动桥或主动桥,它的主要作用是将万向传动装置传 来的发动机动力经减速增扭改变传动方向后,分配给左、右 驱动轮,并且允许左、右驱动轮以不同转速旋转。驱动桥一 般是由主减速器、差速器、半轴、桥壳等组成。按照悬架结 构的不同,驱动桥又可以分为整体式驱动桥和断开式驱动桥。 本章主要介绍前置后驱装配形式的汽车车桥。
3)合适的间隙。间隙包括制动间隙和轮毂的轴承间隙。合理的制动间 隙可以消除制动啸叫,增强制动的平稳性和灵敏性,从而保证行驶安全。
车桥装配工艺方案-简易
车桥装配工艺方案-简易xx年xx月xx日CATALOGUE目录•引言•装配工艺方案总体概述•装配工艺方案详细设计•装配工艺方案实施计划•装配工艺方案风险评估与对策•装配工艺方案效益评估与优化建议•参考文献01引言背景介绍汽车行业的发展历程车桥装配工艺的重要性市场竞争状况提高车桥装配效率降低生产成本提高产品质量和稳定性目的和意义02装配工艺方案总体概述准备工作检查零件的完整性和准确性,准备好所需的工具和设备。
将轴体放置在支撑座上,然后将轴承安装在轴体上,再安装密封件和防尘盖。
将齿轮放置在轴体上,然后安装键和锁紧螺母。
将支撑和调整机构安装在轴体上,然后调整位置和高度。
检查装配质量和完整性,完成装配并记录相关数据。
装配流程简介组装轴体安装支撑和调整机构完成装配安装齿轮1装配工艺特点23该装配工艺流程简单明了,易于掌握和操作。
操作简单在装配过程中,各个部件易于拆卸和更换,方便维护和修理。
维护方便该工艺流程所需设备简单,生产效率较高。
生产效率高03操作人员技能水平根据操作人员技能水平,选择适合的工艺方案,以确保操作人员能够掌握和操作。
装配工艺方案选择依据01实际生产需要根据实际生产需要,选择适合的工艺方案,以满足生产需求。
02产品质量要求根据产品质量要求,选择合适的工艺方案,以确保产品质量达标。
03装配工艺方案详细设计检查车桥零件的尺寸、形状、材料等,确保符合要求。
准备工作按照车桥的结构特点,设计合理的装配流程,包括零件清洗、润滑、装配、调试等环节。
基本流程根据车桥的具体结构,对一些特殊部位进行重点考虑,例如螺栓连接、轴承配合等。
细节考虑装配流程详细设计根据装配流程,制定详细的操作步骤,包括装配顺序、操作手法、注意事项等。
装配操作规范制定操作步骤制定安全操作规范,确保操作过程中不会出现安全事故。
安全要求根据需要,选择合适的工具,并规定使用方法。
工具使用检验方法规定检验方法,包括外观检查、尺寸测量、压力试验等。
车桥零部件涂装工艺标准

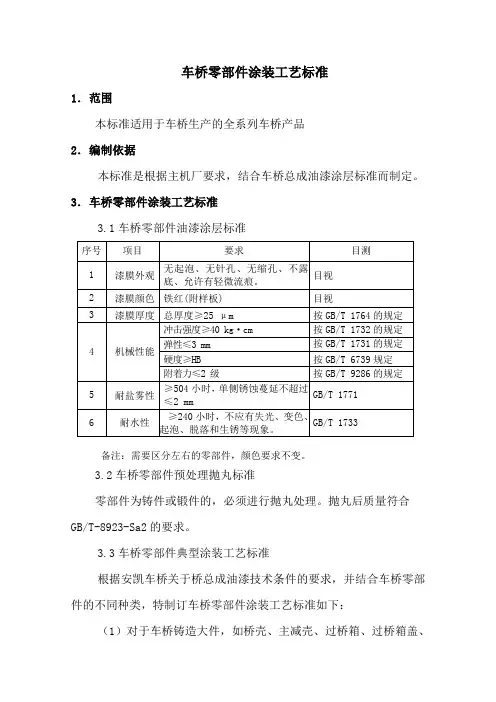

车桥零部件涂装工艺标准1.范围本标准适用于车桥生产的全系列车桥产品2.编制依据本标准是根据主机厂要求,结合车桥总成油漆涂层标准而制定。
3.车桥零部件涂装工艺标准3.1车桥零部件油漆涂层标准序号项目要求目测1 漆膜外观无起泡、无针孔、无缩孔、不露底、允许有轻微流痕。
目视2 漆膜颜色铁红(附样板) 目视3 漆膜厚度总厚度≥25 μm 按GB/T 1764的规定4 机械性能冲击强度≥40 kg·cm 按GB/T 1732的规定弹性≤3 mm 按GB/T 1731的规定硬度≥HB 按GB/T 6739规定附着力≤2 级按GB/T 9286的规定5 耐盐雾性≥504小时,单侧锈蚀蔓延不超过≤2 mmGB/T 17716 耐水性≥240小时,不应有失光、变色、起泡、脱落和生锈等现象。
GB/T 1733备注:需要区分左右的零部件,颜色要求不变。
3.2车桥零部件预处理抛丸标准零部件为铸件或锻件的,必须进行抛丸处理。
抛丸后质量符合GB/T-8923-Sa2的要求。
3.3车桥零部件典型涂装工艺标准根据安凯车桥关于桥总成油漆技术条件的要求,并结合车桥零部件的不同种类,特制订车桥零部件涂装工艺标准如下:(1)对于车桥铸造大件,如桥壳、主减壳、过桥箱、过桥箱盖、制动鼓、轮毂等零部件采用:铸造——抛丸——热处理——机加工(顺序可以调整)——喷环氧富锌底漆的喷涂工艺。
(2)对于车桥铸造小件,如轴承座、端盖、气室支架、滑板和左/右支架等零部件采用:铸造——抛丸——热处理——机加工(顺序可以调整)——喷环氧富锌底漆的喷涂工艺。
(3)对于拉延桥壳总成采用:拉延——热处理——抛丸—喷环氧富锌底漆的喷涂工艺。
(4)对于冲压件,如罩、防尘罩等零部件采用:冲压——清理——喷环氧富锌底漆的喷涂工艺(5)对于锻件,如前轴等零部件采用:锻造——热处理——抛丸——喷环氧富锌底漆的喷涂工艺。
装配工艺 车桥的装配
17
1)全浮式半轴 一般大、中型汽车均采用全浮式结构。 半轴的内端用花 键与差速器的半轴齿轮相连接,半轴的外端锻出凸缘,用 螺栓和轮毂连接。轮毂通过两个相距较远的圆锥滚子轴承
文承在半轴套管上。半轴套管与后桥壳压配成一体,组成
驱动桥壳。用这样的支承形式,半轴与桥壳没有直接联系, 使半轴只承受驱动扭矩而不承受任何弯矩,这种半轴称为 “全浮式”半轴。所谓“浮”意即半轴不受弯曲载荷
器的弹簧卡子中
对准前面的两个空,用2个螺钉按规定扭矩将加热器紧固
26
(2)放前桥和后桥到车身:将前桥运至前桥举升器上,后
桥运至后桥举升器上;将前后桥举升器行至车身下面,升起 到装配位置。 装后吊耳夹板到车身下支架:装后板簧吊耳板到后板簧 安装支架,用螺栓松装。
装后板簧前端到车身:装后板簧前吊耳到后板簧安装支
母和2个螺栓紧固到规定扭矩。
29
(5)装上控制臂:放上控制臂到纵梁内侧及控制臂固定支
架中,用螺栓、螺母松装,用手动定扭扳手紧固
装上控制臂:用螺母及螺栓装上控制臂到前桥 装下控制臂到前纵桥:用螺母及螺栓松装下控制臂到前 纵梁上的安装支架 装前减震器下端到前桥:放前减震器到前桥的减震器规
定支架上,用2个螺钉及2个螺母紧固到规定扭矩
(1)选择的主减速比应能保证汽车具有最佳的动力性和燃 料经济性。 (2)外形尺寸要小,保证有必要的离地间隙。 (3)齿轮及其他传动件工作平稳,噪声小。
6
(4)在各种转速和载荷下具有高的传动效率。 (5)在保证足够的强度、刚度条件下,应力求质量小,尤 其是簧下质量应尽量小,以改善汽车平顺性。 (6)与悬架导向机构运动协调,对于转向驱动桥,还应与
主讲教师: 威兰
辅导教师: 冯志新
车桥制造工艺
车桥制造工艺
车桥制造工艺是指制造或生产汽车车桥所需的技术和工艺方法。
车桥制造工艺包括材料选择、设计构造、加工制造、装配检测等环节,下面是车桥制造一般的工艺流程:
1. 材料选择:根据车桥的使用条件和要求,选择合适的材料,如铸铁、铝合金、钢材等。
2. 设计构造:根据车辆类型和使用需求,设计车桥的结构和布局,包括桥体、轴承、齿轮等器件。
3. 零部件加工:根据设计要求,对车桥的各个零部件进行加工。
加工工艺包括铸造、锻造、冷镦、机加工等。
4. 热处理:对某些零件进行热处理,提高其硬度和强度,如调质、淬火等。
5. 装配检测:将加工好的各零部件进行装配,进行检测和调整。
包括配合件的测量、对中等工作。
6. 表面处理:对车桥的表面进行喷涂、镀锌等防腐处理,增加车桥的使用寿命。
7. 性能测试:对装配好的车桥进行整体性能测试,包括传动效率、承载能力、耐久性等的测试。
8. 成品出厂:经过一系列检测合格后,车桥可以出厂销售或者
用于汽车制造中。
上述工艺流程适用于传统的车桥制造,随着科技的进步和智能化制造的发展,车桥制造工艺也在不断改进和优化,例如采用数控加工、三维打印等新技术。
卡车装配的工艺流程及工艺规定
1、吊放车架于装配线。
吊放车架前要检查车架的完整性、表面光洁型;确认无划漆、无雨雪、无锈蚀、无碰伤后,方可把车架吊上线。
将车架反放在装配链的枕木上,这样有利于前桥、后桥、传动轴等零部件的装配。
2、以车架为基准装配前后桥装配时,把前桥、后桥连接销涂上机油使其油槽向下穿入孔中,对准销上的凹槽与支架上的孔,将楔形锁销由前向后穿入孔中,装上弹簧垫圈、扭矩螺母。
3、装贮气筒于支架上检查贮气筒油漆质量、不得有漏漆、划漆、凸焊螺母焊缝平整、贮气筒不得有明显缺陷。
4、连接传动轴于后桥减速器上。
检查传动轴油漆无划伤,将传动轴凸缘上的孔与后桥减速器凸缘上的孔对准,从传动轴方向穿入螺栓、套上弹簧垫圈、扭紧螺母。
5、翻转底盘♦首先把后桥垫木夹在后桥上,将翻转底盘夹具夹在车架前、后端,锁住保险销,操纵设备翻转底盘、翻转后取下夹具及垫木。
6、装配转向机及垂臂。
检查转向机装配完整性、转向臂轴螺纹不得有损伤;把转向机放在分装夹具上夹好,取转向臂,按标记套在转向臂轴上并压到底,然后套上垫圈和弹簧垫圈(分装工位)取转向机托架,使其孔位与转向机的孔位对准,然后穿上螺栓并套弹簧垫圈,扭紧;把分装好的转向机总成合件用吊具吊起,使托架孔位和大梁的孔位对准,从里向外或从下向上穿螺栓,套上弹簧垫圈,扭紧。
♦7、装发动机于支架上。
检查发动机风扇不得变形,发电机、起动机及各种传感器、警报开关不得变形、碰伤;接线柱螺钉完整;发动机、变速箱油堵处不得有漏油痕迹,表面无明显碰伤。
吊起发动机使后悬置软垫的孔位与后支架的孔位对准,从上向下穿螺栓并套上垫圈和弹簧垫圈,在拧上螺母2-3扣;操纵电葫芦使发动机前悬置软垫的孔位与前悬置托架的孔位对准,从上向下穿螺栓并套上垫圈和弹簧垫圈,在拧上螺母2-3扣;扭紧后支承、前支承的螺栓螺母。
汽车制造工艺装配工艺详细图解PPT课件(模板)
1- 半轴套管;2-
汽车驱动桥组成
调整螺母;3-油 (5)装上控制臂:放上控制臂到纵梁内侧及控制臂固定支架中,用螺栓、螺母松装,用手动定扭扳手紧固
装前稳定杆到前桥:放前稳定杆上的连杆到前桥用2个螺母和2个螺栓紧固到规定扭矩。
装下控制臂到前纵桥:用螺母及螺栓松装下控制臂到前纵梁上的安装支架。 一般大、中型汽车均采用全浮式结构。
器的弹簧卡子中 对准前面的两个空,用2个螺钉按规定扭矩将加热器紧固
制定计划
(2)放前桥和后桥到车身:将前桥运至前桥举升器上,后 桥运至后桥举升器上;将前后桥举升器行至车身下面,升起 到装配位置。
装后吊耳夹板到车身下支架:装后板簧吊耳板到后板簧 安装支架,用螺栓松装。
装后板簧前端到车身:装后板簧前吊耳到后板簧安装支 架用螺栓松装
此式半轴目前应用不多,只在个别小卧车上应用,如华沙 M20型汽车
收集信息
(4)桥壳 1) 整体式桥壳
整体式桥壳因强度和刚度性能好,便于主减速器的安装、 调整和维修,而得到广泛应用。整体式桥壳因制造方法不同, 可分为整体铸造式、中段铸造压入钢管式和钢板冲压焊接式 等。 2) 分段式驱动桥壳
1、4-半轴 壳 2-左桥壳 3-右桥壳 5钢板弹簧座 6-突缘 7-半 轴套管 8-后 桥壳 9-壳盖
汽车前、后的安驱装 动桥分非断开式与断开式两大类。
装下控制臂到前纵桥:用螺母及螺栓松装下控制臂到前纵梁上的安装支架 驱动桥处于动力传动系的末端,其基本功能是增大由传动轴或变速器传来的转矩,并将动力合理的分配给左、右驱动轮,另外还承受
(1)非断开式驱动桥 作用于路面和车架或车身之间的垂直立、纵向力和横向力。
收集信息
驱动桥基本知识
1. 功能: 驱动桥处于动力传动系的末端,其基本功能是增大由传动
汽车制造工艺装配工艺
收集信息
1- 半轴套管;2调整螺母;3-油 封;4-锁紧垫圈; 5-锁紧螺母;6半轴;7-轮毂螺 栓; 8,10-圆锥 滚子轴承;9-轮 毂;11-油封; 12-空心梁
19
收集信息
2)半浮式半轴 半浮式半轴的内端与全浮式的一样,不承受弯扭。其外端
通过一个轴承直接支承在半轴外壳的内侧。这种支承方式将 使半轴外端承受弯矩。因此,这种半袖除传递扭矩外,还局 部地承受弯矩,故称为半浮式半轴。这种结构型式主要用于 小客车
13
收集信息
主动圆锥齿轮旋转,带动从动圆银齿轮旋转,从而完成 一级减速。第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴 而一起旋转,并带动从动圆柱齿轮旋转,进行第二级减速。 因从动圆柱齿轮安装于差速器外壳上,所以,当从动圆柱齿 轮转动时,通过差速器和半轴即驱动车轮转动
14
收集信息
(2)差速器 差速器用以连接左右半轴,可使两侧车轮以不同角速度旋
收集信息
1-主减速器;2半轴;3-弹性元 件;4-减振器; 5-车轮;6-摆臂; 7-摆臂轴
11
收集信息
4.驱动桥的组成 驱动桥主要由主减速器、差速器、半轴和驱动桥壳等组成 (1)主减速器
主减速器一般用来改变传动方向,降低转速,增大扭矩, 保证汽车有足够的驱动力和适当的速皮。主减速器类型较多, 有单级、双级、双速、轮边减速器等。
(1)选择的主减速比应能保证汽车具有最佳的动力性和燃 料经济性。 (2)外形尺寸要小,保证有必要的离地间隙。 (3)齿轮及其他传动件工作平稳,噪声小。
6
收集信息
(4)在各种转速和载荷下具有高的传动效率。 (5)在保证足够的强度、刚度条件下,应力求质量小,尤 其是簧下质量应尽量小,以改善汽车平顺性。 (6)与悬架导向机构运动协调,对于转向驱动桥,还应与 转向机构运动相协调。 (7)结构简单,加工工艺性好,制造容易,拆装、调整方 便。
车桥装配工艺方案简易
通过比较实施新工艺前后的成 本和效益来评估。
持续改进与优化建议
01
02
03
04
对装配过程中的瓶颈环节进行 改进,以提高生产效率。
通过引入自动化设备和技术, 提高产品质量和生产效率。
加强员工培训,提高技能水平 ,确保产品质量。
优化供应链管理,降低采购成 本,提高整体效益。
07
CATALOGUE
培训效果评估
对培训效果进行评估,包括员工掌握情况、实际操作表现等,以 便及时调整和改进培训计划。
06
CATALOGUE
装配工艺方案实施及效果评估
实施步骤及注意事项
01
02
03
04
准备工作
熟悉车桥装配工艺流程,确定 所需设备和材料,分配工作人
员。
装配过程
按照工艺流程,从基础建设开 始,逐步进行零部件的组装和
对于简单的产品,可以选择简单的装配工艺方案,如螺丝或螺母连接; 对于复杂的产品,则需要选择更复杂的装配工艺方案,如焊接或胶接。
在选择装配工艺方案时,还需要考虑生产效率,选择能够快速、准确地 完成装配的工艺方案。同时,也需要考虑制造成本,选择能够降低成本 、提高效益的工艺方案。
03
CATALOGUE
证其可行性和实用性。
对未来研究的建议
在未来的研究中,可以进一步扩大实验样本和数据范围,对不同类型和规格的车桥进行装配 实验,以验证该工艺方案的普遍适用性。
可以对该工艺方案中的各个环节进行深入研究和探讨,探索更加优化的装配流程和操作方式 。
可以尝试将该工艺方案与其他先进的装配技术进行结合,以提高车桥装配的精度和效率。
零部件清洗
对零部件进行清洗,去除 表面的污垢和杂质,确保 装配质量。
车桥装配工艺方案简易课件
提高安全性
车桥作为车辆的重要部件,其装 配质量直接关系到车辆的安全性 能。高质量的装配工艺能够降低 车辆在行驶过程中出现故障的风
险,提高安全性。
提升生产效率
合理的装配工艺方案可以提高生 产效率,降低生产成本。通过优 化装配流程和减少装配时间,可
以提高生产线的产出和效益。
车桥装配工艺的流程
零部件检查
求。
检查车桥的装配精度,如轴承间 隙、齿轮啮合等,确保运转平稳、
无异响。
对车桥的外观进行检查,确保无 明显瑕疵、磕碰等。
调试与优化
安全注意事项
遵守安全规定
遵守工作场所的安全规定,如 佩戴安全帽、穿着防护服等。
在开始工作前,确保工作区域 没有安全隐患,如清理杂物、 检查设备等。
遵循安全操作规程,避免因违 反规定而发生意外事故。
清洗方法
03 注意事项
零件的检测与分类
检测目的
、 。
检测方法
分类目的 分类方法
零件的预处理
预处理目的
预处理方法 注意事项
装配过程
零件的定位
定位原理
定位方法 定位精度
内
零件的固定
固定原理 固定方法 固定可靠性
零件的调整
调整原理
调整方法
调整精度
装配后的检测与调试
功能性检测
精度检测
使用测量工具对车桥的各个部分 进行尺寸测量,确保符合设计要
车桥装配工艺方案简易课件
目录
• 车桥装配工艺简介 • 装配前的准备工作 • 装配过程 • 装配后的检测与调试 • 安全注意事项
车桥装配工艺简介
车桥装配工艺的定义
定义 来源
车桥装配工艺的重要性
确保产品质量
车前桥装配工艺流程
车前桥装配工艺流程
1. 准备工作
- 检查零件清单,确保各部件齐全无损坏
- 准备适当的工具,如扳手、冲击扳手、千斤顶等
- 清理工作区域,确保作业环境整洁有序
2. 前支臂和转向节拆卸
- 依照维修手册指引,拆卸前支臂和转向节
3. 前悬架拆卸
- 拆卸制动器总成
- 拆卸前轮毂及轴承
- 拆卸前悬架(包括减振器、横臂等)
4. 车前桥拆卸
- 支撑发动机
- 拆卸发动机支撑托架
- 拆卸车前桥与车身的连接部件
- 小心取出车前桥总成
5. 车前桥检查与维修
- 目视检查车前桥各部件是否有磨损、变形或其它损坏- 更换需要更换的零件
- 对关键部位进行修复,如需要焊接等
6. 车前桥安装与调整
- 将修理后的车前桥装配至车身
- 安装相关连接部件并紧固
- 调整车身支撑高度及四轮定位参数
7. 其他部件安装
- 按照相反步骤依次重新安装前悬架、制动器等部件
8. 最终检查调试
- 检查各部位是否安装到位、紧固件是否拧紧
- 进行短距离路试,检查转向、制动等功能是否正常
- 进行四轮定位,确保万无一失
以上是一个典型的车前桥装配流程,具体操作还需遵循车辆维修保养手册的相关指引。
良好的工艺流程能够保证维修质量,减少返工率,是维修工作的重要环节。
车桥装配工艺方案简易
装配现场管理及安全防护
现场管理
制定装配现场管理制度,明确人员职责和工作流程,确保装配过程有序进行 。
安全防护
建立安全操作规程,进行装配人员安全培训,配备劳动保护用品,确保人员 安全和健康。
装配工装设计,设计合理的装配工装,提高装配效率和产品质量。
使用方法
对装配工装进行使用培训,使员工能够正确、熟练地使用工装,确保装配精度和 效率。
车桥装配工艺方案简易
xx年xx月xx日
contents
目录
• 引言 • 车桥装配工艺方案总体概述 • 车桥装配工艺方案详细设计 • 车桥装配工艺方案实施及优化 • 车桥装配工艺方案案例分析 • 结论与展望
01
引言
背景介绍
汽车行业的发展历 程
车桥在汽车行驶过 程中的重要性
汽车零部件的制造 与装配工艺的演变
螺栓紧固
采用合适的工具和方法,对螺栓进行紧固,确保连接部位受力均匀,无松动现象 。
装配质量检测与控制
装配质量检测
对装配后的车桥进行质量检测,包括配合面间隙、螺栓紧固 力矩等参数的检测,确保满足设计要求。
质量控制
建立严格的质量控制体系,对每个装配环节进行监督和检查 ,确保装配质量稳定可靠。
04
车桥装配工艺方案实施及优化
加强与实际生产企业的合作,将该方案应用于 实际生产中,以验证其在实际生产中的效果和 优势。
THANKS
谢谢您的观看
该农业机械公司选用了专业的车桥装 配设备和工具,如清洗设备、分类装 置、装配平台、检测仪器等。这些设 备和工具能够辅助工人完成车桥的装 配任务,提高生产效率。同时,该公 司还根据实际生产情况,不断对设备 进行升级改造,以满足更高的生产要 求。
机动车车桥工艺标准装配
四川汽车职业技术学院毕业设计(论文)论文题目:中国重汽汽车车桥装配工艺系别:汽车工程系专业班级:12级汽车制造与装配技术2班学生姓名:**指导教师:蹇欣洲二O一五年五月十八日目录引言 (4)1.汽车的基本原理 (4)1.1什么是车桥? (4)1.2汽车车桥的种类 (6)1.3汽车驱动桥的功能和结构 (8)2 重汽MCY13系列单级减速驱动桥 (9)3 中国重汽汽车车桥工艺装配 (11)3.1 驱动桥装配与调试工艺 (11)3.2 驱动桥的总装配工艺过程 (13)4 车桥装配工安全操作规程 (15)5 近期国内汽车车桥的发展 (16)5.1 AGV(Automated Guided Vehicle)车桥装配生产线 (16)5.2 中国重汽车桥及配套产品质量改进双提升显成效 (17)参考文献 (20)致谢 (21)浅谈汽车车桥装配工艺的发展趋势----中国重汽MCY13系列驱动桥【摘要】随着自动化工业的发展,我国工业自动化已经取得了举世瞩目的成果。
其中制造业的发展尤为迅速,已经成为推动我国经济迅速发展的核心力量和支撑性行业。
汽车配件制造诸如汽车车桥焊装生产线也在逐渐向自动化方向发展,国内汽车配件企业生产线的自动化程度也在想赢的提高。
为了满足人们的各种需求,汽车行业得到空前的发展。
车桥作为汽车重要零件之一,车桥装配也是汽车最关键最重要的装配岗位之一,车桥的这些性能的保证就在制造的过程中工艺的合理性充分能解决车桥的性能,同时也必须得到制造企业充分重视。
本文介绍了中国重汽汽车车桥的基本情况与生产装配工艺特点,以及车桥MCY13系列的功能和结构,以及它的工作原理和国内近期车桥的发展,并对车桥装配技术的发展趋势做了说明和展望。
【关键词】社会经济车桥装配工艺现状提高性能技术发展引言车桥是汽车行驶系之一,按车轮的运动方式可分为驱动桥、转向桥、转向驱动桥和支持桥4种。
车桥是车辆的主要传力件和承载件,它起着支撑车辆荷重,将动力传导到驱动轮上的作用,是车辆上各种复杂力的集合点。
装配工艺车桥的装配
装配精度问题
总结词
装配精度问题是指在装配过程中,由于各种原因导致零件之间的配合精度不符 合要求。
详细描述
装配精度问题可能会导致产品性能下降、运行不稳定或其他质量问题。为了解 决这个问题,需要采取一系列措施,例如提高装配工人的技能和素质、使用高 精度的测量设备和工具、加强过程控制和检验等。运行不Fra bibliotek定总结词
运行不稳定是指在装配完成后,产品在运行过程中出现各种问题,例如振动、噪声、过 热等。
详细描述
运行不稳定可能是由于多种原因引起的,例如设计缺陷、装配误差、零件质量不合格等。 为了解决这个问题,需要采取一系列措施,例如加强设计阶段的验证和优化、提高装配 精度、加强质量检测和控制等。同时,还需要在产品使用过程中加强维护和保养,及时
03
装配轴承时应注意清洁, 避免杂质和污垢进入轴 承内部。
04
装配完成后,应进行轴 承的预紧和调整,以确 保轴承的支撑稳定性和 旋转精度。
油封的装配
油封是车桥中重要的密封元件,用于 防止润滑油泄漏和外部杂质进入。
油封装配时应涂抹适量的润滑脂,以 减少摩擦和磨损。
在装配油封时,应选择合适的油封型 号和尺寸,并检查油封的外观质量。
05 常见问题与解决方案
CHAPTER
零件损坏
总结词
零件损坏是装配过程中常见的问题之一,它可能导致装配失败或产品质量下降。
详细描述
零件损坏可能是由于多种原因引起的,例如运输过程中损坏、存储条件不佳、使 用过时的零件等。为了解决这个问题,需要采取一系列措施,例如加强运输和存 储过程中的保护、定期更新设备、严格控制零件质量等。
调试与调整
调整车桥的间隙
根据需要调整车桥的间隙,以确 保车桥在转动过程中有合适的间
