GPS卫星同步时钟说明书16K-(2)解析

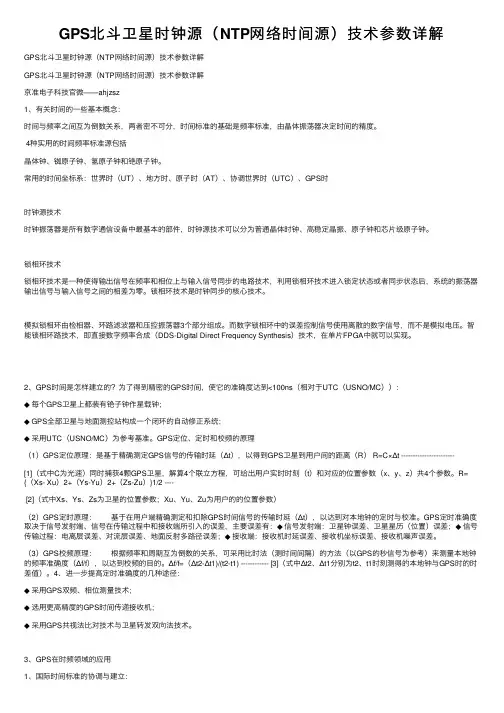

GPS北斗卫星时钟源（NTP网络时间源）技术参数详解
GPS北⽃卫星时钟源（NTP⽹络时间源）技术参数详解GPS北⽃卫星时钟源（NTP⽹络时间源）技术参数详解GPS北⽃卫星时钟源（NTP⽹络时间源）技术参数详解京准电⼦科技官微——ahjzsz1、有关时间的⼀些基本概念：时间与频率之间互为倒数关系，两者密不可分，时间标准的基础是频率标准，由晶体振荡器决定时间的精度。
4种实⽤的时间频率标准源包括晶体钟、铷原⼦钟、氢原⼦钟和铯原⼦钟。
常⽤的时间坐标系：世界时（UT）、地⽅时、原⼦时（AT）、协调世界时（UTC）、GPS时时钟源技术时钟振荡器是所有数字通信设备中最基本的部件，时钟源技术可以分为普通晶体时钟、⾼稳定晶振、原⼦钟和芯⽚级原⼦钟。
锁相环技术锁相环技术是⼀种使得输出信号在频率和相位上与输⼊信号同步的电路技术，利⽤锁相环技术进⼊锁定状态或者同步状态后，系统的振荡器输出信号与输⼊信号之间的相差为零。
锁相环技术是时钟同步的核⼼技术。
模拟锁相环由检相器、环路滤波器和压控振荡器3个部分组成。
⽽数字锁相环中的误差控制信号使⽤离散的数字信号，⽽不是模拟电压。
智能锁相环路技术，即直接数字频率合成（DDS-Digital Direct Frequency Synthesis）技术，在单⽚FPGA中就可以实现。
2、GPS时间是怎样建⽴的？为了得到精密的GPS时间，使它的准确度达到<100ns（相对于UTC（USNO/MC））：◆每个GPS卫星上都装有铯⼦钟作星载钟；◆ GPS全部卫星与地⾯测控站构成⼀个闭环的⾃动修正系统；◆采⽤UTC（USNO/MC）为参考基准。
GPS定位、定时和校频的原理 （1）GPS定位原理：是基于精确测定GPS信号的传输时延（Δt），以得到GPS卫星到⽤户间的距离（R） R=C×Δt -----------------------[1]（式中C为光速）同时捕获4颗GPS卫星，解算4个联⽴⽅程，可给出⽤户实时时刻（t）和对应的位置参数（x、y、z）共4个参数。
GPS卫星对时装置调试说明及对时方案简介说明文档
GPS对时专题介绍说明文档文件名称GPS对时专题介绍文件说明无版本记录GPS对时介绍说明文档一、GPS装置介绍我们常用的都是烟台恒宇的GPS卫星同步时钟1、前面板说明：（图1）（1）液晶显示屏，主要显示当前时间、接收到卫星信号的个数。
（2）POWER: 电源指示灯，接通电源即亮。
（3）PPS: 秒脉冲指示灯，每秒闪亮。
接通电源， PPS指示灯（绿）长亮，表示GPS正在搜索卫星，尚不能提供精确的时间， 秒脉冲输出接口无输出。
当GPS 跟踪上卫星后，PPS灯每秒闪亮一次。
（4）PPM: 分脉冲指示灯，每分钟闪亮。
（5）PPH: 时脉冲指示灯，每小时闪亮。
（6）GPS: 定位指示灯，系统处于定位状态时亮。
（7）ALARM: 报警指示灯，没有卫星信号时此灯会亮。
2、后面板说明1 2 3 4 5 6 7 8（图2）（1）电源开关（2）电源插座(AC/DC85～265V) （3）保险管座（4）COM1、COM2：RS232串口 （5）COM3、COM4：RS422串口（6）PPS / PPM：空节点方式的秒/分脉冲输出接口，+ 端为C 极，- 端为E 极，C 、E 间外接电压Vce＜30V，允许电流Ice＜50mA（7）IRIG-B：TTL 方式的IRIG-B 码输出，芯 — 信号，外壳 — 地 （8）GPS 天线输入接口3、通信接口输出引脚示意图:RS-232 RS-422/4853456789123456789122---RXD 2---T+ 3---TXD 3---T-5---GND 5---GND（图3）4、常见故障处理（1）打开电源开关，若液晶无任何显示，请检查电源是否有电，电源线、电源插座及保险管等接触是否良好。
（2）串口无信息输出时，请检查串口线引脚是否正常，接口与装置连接状态是否良好，通信格式及波特率设定是否正确。
（3）长时间不定位，请检查天线安装是否正确，天线接口与装置连接是否牢固。
（4）PCI 板卡的简单故障排除●PPS指示灯不亮，请检查板卡是否插紧， 微机是否上电。
GPS对时方式说明 ppt课件
接口类型
总控或远动通过RS232方式和GPS通讯，站 内通讯网络一般有RS485,以太网等。
3
GPS对时方式说明
原理 目前常用的对时方式是IRIG-B，传输介质 一般可用双绞线或光纤。
5
GPS对时方式说明
GPS对时在实际工程应用中常用如下几 种方式：
一.脉冲对时 二.网络对时 三.IRIG-B码对时
1
GPS对时方式说明
原理: 由GPS装置每秒（分等）输出一个脉冲到空 接点。
接口类型 脉冲对时一般有秒脉冲、分脉冲、时脉冲等， 一般采用无源接点，接线如下图：
2
GPS对时方式说明
接口类型 B码对时一般有直流和交流方式，一般采 用直流方式。 GPS装置的B码对时接点（+、-）直接引 至装置的GPS对时接点（+、-）。
4
各种对时方式比较：
IRIG-B码对时精度最高，脉冲 对时次之，网络对时精度最低。实 际应用中用的是IRIG-B码对时。
全球位置系统（GPS）导航系统时间设置指南说明书
After you set the day information,pressing the SET button again will cancel this setting mode and the system shows the adjusted display.The system will also automatically return to the normal display about 10seconds after you stop adjusting a mode.The navigation system receives signals from the global positioning system (GPS),and the displayed time is updated automatically by the GPS.Refer to the navigation system manual for how to adjust the time.4.On models with navigation systemSetting the Clock and Calendar232Press the REAR PWR button.The indicator on the REAR PWR button will come on,as well as the indicator on the FRONT SOURCE button.The rear seat passengers can then operate the rear system from the control panel in the ceiling.The rear control panel can also be detached and used as a remote control,by pushing the RELEASE button,and pulling the remote toward you.When you turn on the system,the rear speakers are automatically turned off if the rear system selects a different entertainment source than the front system.You will see the Rear Speakers Off icon both in the audio display and the overhead screen.The sound for the rear system is sent to the wireless headphones.The ignition switch must be in the ACCESSORY (I)or the ON (II)position to operate the rear entertainment system.With this system,the rearpassengers can enjoy a different entertainment source (radio,disc changer,DVD player,XM Radio,or optional CD changer/tape player)than the front seat occupants.The audio is broadcast through the supplied wireless headphones.Your vehicle is equipped with a rear entertainment system that includes a DVD player for the enjoyment of the rear passengers.Pressing the REAR CTRL OFF button disables rear control.The indicator in the button comes on and your passengers can no longer operate the system with the rear control panel.When the button is pressed,the ‘‘CTRL OFF’’message appears in the overhead screen to let your passengers know that the control panel is disabled.The rear system selects the source it was last set to.If that source has been removed (the DVD has been ejected from the player,for example),you will see ‘‘DVD EJECT’’in the display.You should select another source or insert a DVD.If you want to turn the rear speakers on again,press and hold the REAR PWR button until the Rear Speakers Off icon goes off.The rear speakers are connected to the front system,so they will always play the source that the front system is set to.CONTINUEDAvailable on U.S.Entertainment Package and Canadian Elite Package modelsTo Turn On the SystemRear SpeakersRear Entertainment SystemFeatures233NOTE:Rear Entertainment System234Open the overhead screen by pushing the OPEN button.The screen will swing down part-way.Pivot the screen the rest of the way.If you pivot the screen too farforward,past the second detent,the display will turn off.Pivot the screen back to the second or first detent to turn the display back on.To close the screen,pivot it up until it latches.To operate the rear entertainment system from the front panel,press the REAR SOURCE button.You will hear two beeps and the indicator in the button comes on to show that the control panel is enabled.The DVD player in your rearentertainment system can play DVD video discs,audio CDs MP3/WMA discs and DTS CDs.If you do not operate the rearentertainment system from the front panel within 10seconds,theindicator goes off and the FRONT SOURCE indicator comes on automatically.To play the radio,the buttons for the front entertainment system have the same functions.If discs are loaded in the discchanger of the upper part,select the 6DISC button.If a disc is loaded in the lower player,select the DVD button.CONTINUEDTo Select Rear Entertainment from the Front Control Panel Operating the DVD Player from the Front Control Panel Rear Entertainment SystemFeatures235。
全球定位系统导航系统的时间设置说明书
The upper display shows the time when the ignition switch is in the ACCESSORY (I)or ON (II)position.The navigation system receives signals from the Global Positioning System (GPS),and the displayed time is updated automatically by the GPS.Refer to the navigation system owner’s manual to set up the time.To set the time,press the clock set (SOUND)button until you hear a beep.The displayed time begins to blink.Press and hold the H (preset 4)side of the bar until the hour advances to the desired time.Press and hold the M (preset 5)side of the bar until the minutes advance to the desired time.Press the clock set (SOUND)button again to enter the set time.You can quickly set the time to the nearest hour.If the displayed time is before the half hour,pressing the clock set (SOUND)button until you hear a beep,then pressing the R (preset 6)side of the bar sets the clock back to the previous hour.Ifthe displayed time is after the half hour,the clock sets forward to the beginning of the next hour.For example:1:06will reset to 1:001:53will reset to 2:00If your vehicle’s battery isdisconnected or goes dead,you may need to set the clock.On models without navigation systemOn models with navigation systemSetting the ClockFeatures173With the system set,you can still open the trunk with the remote transmitter without triggering the alarm.The alarm will sound if the trunk lock is forced,or the trunk is opened with the trunk release handle or the emergency trunk opener.The security system will not set if the hood,trunk,or either door is not fully closed.Before you leave the vehicle,make sure the doors,trunk,and hood are securely closed.To see if the system is set after you exit the vehicle,press the LOCK button on the remotetransmitter within 5seconds.If the system is set,the horn will beep once.Do not attempt to alter this system or add other devices to it.The security system automatically sets 15seconds after you lock the doors,hood,and trunk.For thesystem to activate,you must lock the doors from the outside with the key,lock tab,door lock switch,or remote transmitter.The security system indicator on the instrument panel starts blinking immediately to show you the system is setting itself.The security system helps to protect your vehicle and valuables from theft.The horn sounds and a combination of headlights (low beam),parking lights,side marker lights,andtaillights flash if someone attempts to break into your vehicle or remove the radio.This alarm continues for 2minutes,then it stops.To reset an alarming system before the 2minutes have elapsed,unlock the driver’s door with the key or the remote transmitter.All models except LXSecurity System174NOTE:Cruise control allows you to maintain a set speed above 25mph (40km/h)without keeping your foot on the accelerator pedal.It should be used for cruising on straight,openhighways.It is not recommended for city driving,winding roads,slippery roads,heavy rain,or bad weather.Press and release the SET/DECEL button on the steering wheel.The CRUISE CONTROL indicator on the instrument panel comes on to show the system is now activated.Cruise control may not hold the set speed when you are going up and down hills.If your speed increases going down a hill,use the brakes to slow down.This will cancel cruise control.To resume the set speed,press the RES/ACCEL button.The indicator on the instrument panel will come back on.When climbing a steep hill,the automatic transmission may downshift to hold the set speed.3.Cruise ControlFeatures175You can increase the set cruising speed in any of these ways:Press and hold the RES/ACCEL button.When you reach thedesired cruising speed,release the button.Push on the accelerator pedal until you reach the desired cruising speed,then press the SET/DECEL button.Even with cruise control turned on,you can still use the accelerator pedal to speed up for passing.After completing the pass,take your foot off the accelerator pedal.The vehicle will return to the set cruising speed.Resting your foot on the brake or clutch pedal causes cruise control to cancel.To increase your speed in very small amounts,tap the RES/ACCEL button.Each time you do this,the vehicle will speed up about 1mph (1.6km/h).Changing the Set SpeedCruise Control176Tap the brake or clutch pedal.Push the CANCEL button on the steering wheel.When you push the CANCEL button,or tap the brake or clutch pedal,the system will remember thepreviously-set cruising speed.To return to that speed,accelerate to above 25mph (40km/h),then press and release the RES/ACCEL button.The CRUISE CONTROL indicator comes on,and the vehicle will accelerate to the same cruising speed as before.You can cancel cruise control in any of these ways:Push the CRUISE button on the steering wheel.Pressing the CRUISE button turns the system off and erases the previous cruising speed.Resuming the Set SpeedCancelling Cruise ControlCruise ControlFeatures177If you are training HomeLink to operate a garage door or gate,you should unplug the motor for that device during training.Repeatedly pressing the remote control button could burn out the motor.They do not have the safety feature that causes the motor to stop and reverse if an obstacle is detected during closing,increasing the risk of injury.HomeLink stores the code in a permanent memory.There should be no need to retrain HomeLink if your vehicle’s battery goes dead or is disconnected.If your garage door opener was manufactured before April 1982,you may not be able to program HomeLink to operate it.The HomeLink universaltransceiver built into your vehicle can be programmed to operate up to three remotely controlled devices around your home,such as garage doors,lighting,or home security systems.For quick and accurate training,make sure the remote transmitter for the device (garage door,automatic gate,security system,etc.)has a fresh battery.If you just received your vehicle and have not trained any of the buttons inHomeLink before,you should erase any previously learned codes before training the first button.If you are training the second or third buttons,go directly to step 1.Unplug the garage door opener motor from the electrical outlet.Hold the end of the garage door opener remote 2to 5inches from HomeLink.Make sure you are not blocking your view of the red indicator in HomeLink.Always refer to the operatinginstructions and safety information that came with your garage door opener or other equipment youintend to operate with HomeLink.If you do not have this information,contact the manufacturer of the equipment.To do this,press and hold the two outside buttons on the HomeLink transceiver for about 20seconds,until the red indicator flashes.2.1.On EX-V6modelGeneral InformationImportant Safety Precautions Training HomeLinkBefore you begin HomeLink Universal Transceiver178step 1.Release the buttons,then gotosecond.If the button works,programming is complete.If the button does not work go to step 6.Pressand hold the remote transmitter button and one of the HomeLink buttons at the same time.If the red indicator in HomeLink begins to flash slowly at first,then rapidly, release both buttons, and go to step 5.Repeatthese steps to train the other two HomeLink buttons to operate any other compatible remotely controlled devices around your home (lighting,automatic gate, security system,etc.).If the indicator flashes rapidly for 2seconds then stays on,you have a rolling code transmitter:go to ‘‘Training with a Rolling Code System’’(see page ).If the indicator stays on or flashes slowly,repeat steps 2thru 5.Push and hold the HomeLink button for a few seconds,then watch the red indicator on HomeLink.3. 6.7.180HomeLink Universal TransceiverFeatures179For security purposes,newer garage door opening systems use a ‘‘rolling’’or variable rmation from the remote control and the garage door opener are needed before HomeLink can operate the garage door opener.The ‘‘Training HomeLink’’procedure trains HomeLink to the proper garage door opener code.The following proceduresynchronizes HomeLink to the garage door opener so it sends and receives the correct codes.Make sure you have properly completed the ‘‘Training HomeLink’’procedure.Press and hold the button on HomeLink for 3to 4seconds.Press and hold the HomeLink button again for 3to 4seconds.This should turn off the training indicator on the garage door opener unit.(Some systems may require you to press the button up to three times.)Press the HomeLink button again for about 1second.It should operate the garage door.Find the ‘‘training’’button on your garage door opener unit.The location will vary,depending on the manufacturer.6.2. 4.5.1.Training With a Rolling Code SystemHomeLink Universal Transceiver180As required by the FCC:This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.This device complies with Industry Canada Standard RSS-210.Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference that may cause undesired operation of the device.You should erase all three codes before selling the vehicle.To erase the codes stored in all three buttons, press and hold the two outside buttons until the red indicator begins to flash, then release the buttons.If you want to retrain a programmed button for a new device, you do not have to erase all button memory.You can replace the existing memory code using this procedure:Press and hold the HomeLink button to be trained until the HomeLink indicator begins to flash slowly.If a rolling code transmitter was previously programmed, the indicator will flash rapidly for 2seconds, and then stay on for about 23 seconds.1.Erasing CodesRetraining a Button HomeLinkUniversal TransceiverFeatures181。
GPS网络对时设置详细版
GPS网络对时设置详细版GPS网络对时装置IP地址的说明使用前请详细阅读本说明以免造成设备损坏本GPS装置（全球卫星定位系统）将获取的标准时钟信号信息在网络中传输，网络中需要时间信号的设备如计算机，控制器等设备就可以与标准时钟信号同步，实现网络授时功能。
标准的时钟信息通过TCP/IP网络传输，本网口支持多种流行的时间发布协议，如NTP,time/UDP。
本装置使用非常简单，将本装置网络口接于HUB上，整个网络就能时间同步了。
对于Win9x,Winme Win2000客户，系统不带网络校时服务，可用我们提供支持SNTP协议的授时客户端软件，对于Win NT,WinXP,Win7，UNIX,LINUX,操作系统自带网络校时服务，只需启动校时服务即可。
本对时装置设备可以以太网口远程登陆进行设置模块的IP地址及工作方式。
注意: a 本装置的网络模块在使用前必须获得唯一的IP地址才能进行远程设置和正常工作b对于使用Win9x,Winme Win2000操作系统的用户必须使用我们提供的第三方对时软件方可正确对时c 如果遇到无法正确对时，请先试着在运行处ping一下分配给模块的IP 地址d在对时过程钟如果遇到报告RPC错误，请按如下步骤操作后再尝试能否正确对时：控制面板——管理工具——服务——Windows Time——将“启动类型”改为自动，“服务状态”改为已启动XP下NTP模块设置说明在XP中对NTP模块进行设置前，首先要在管理中打开windows time的服务。
如图所示：右键点击我的电脑，选择“管理”，进入界面选择“服务”，然后找到windows time，右键启动此项服务。
本产品IP和MAC的地址都必须为静态的，首先应设置客户端的IP地址，打开“本地连接”选择“属性”进入后选择“Internet协议(TCP/IP)”的“属性”，设置一个客户端的IP地址(此地址由客户提供)，确定退出即可。
然后我们开始设置NTP参数：打开“开始——附件——命令提示符”，如下图：1.首先arp –s IP地址(客户自定) MAC地址(由厂家提供)，举个例子：arp –s192.168.1.123 00-03-b9-71-3e-2d;2.运行arp –a命令，查看是否定义成功，成功后如图所示：图中第一行即为刚刚设置成功的对应地址；3.键入telnet 192.168.1.123 1,此时应很快给出错误信息，可以不用理会；4.继续键入telnet 192.168.1.123 9999,应看到下图再按下回车键进入下面所示的设置菜单5.选择“0 server configuration”(服务器配置)，键入第一步设置的IP地址，如下图：入，否则直接回车；设置，一般是回车直接跳过；Change telnet config password(更改telnet设置密码)，根据情况自定，否则直接回车；6.设置完毕，选择“9 Save and exit”保存后退出，如图所示；7.打开“更改日期和时间”，进入“Internet时间”，勾选“与Internet时间服务器同步”，将输入框中的服务器改为NTP对应的IP 地址，点击“立即更新”提示与192.168.1.123同步成功，说明设备对时功能可以实现，确定退出即可。
GPS时钟说明书2u
一概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高。
我们研制的GPS系列电网标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1US。
它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
它可以同时跟踪视场内的12颗GPS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时UTC时间同步精度为1US的秒(1PPS)，分(1PPM)，时(1PPH)定时脉冲和北京时间的钟面，还可实现工频量的测量，并接照二种格式经4个RS232串行口分别输出日期，时间，周波钟，周波数，钟差，安全运行天数等信息。
供电力系统需要标准时间尺度的各种自动化装置选用。
本设备采用软硬件结合的技术设计，充分利用GPS接收组件的潜力。
因此系统具有可靠性高，功能多，精度高，性价比好和操作方便等特点，完全可以满足电力系统时间同步要求。
它的使用推广，将大大促进和提高电力系统的事故分析，故障测距和继电保护等自动化技术的发展。
二技术指标1.接收频率：1575.42MHZ，可同时跟踪8-12颗ＧＰＳ卫星。
2.天线射频灵敏度：－166dbw,天线配带8.5米馈线。
长度不够，用户可自行延长。
但应选用在1.56GHZ频率每米衰减不超过0.7db的同轴电缆，延长电缆的衰减以不超过5db为限。
3.捕获时间：20秒--2分钟4.1PPS输出：定时准确度: 1us 电平:TTL电平极性: 正脉冲脉宽:约100ms阻抗: 50Ω路数:一路前沿: <20ns5.1PPM输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns6.1PPH输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns7.周波测量精度: 0.001周,8. 工频钟: 50HZ 市电驱动运行的时钟，开机时与标准钟同步。
许继公司GPS卫星时钟使用说明书
2 4 6 8
· · ·· · ·· · ·· · ·
· · · · · ·· · ·· · ·
S M H S M H S M H S M H
S M H S M H S M H S M H
· · ·· · ·· · ·· · ·
· · ·· · ·· · ·· · ·
1 3 5 7
（6）COM5、COM6：2路RS422串口，DB9输出接口,2脚为T+,3脚为T-。
继电器闭合：报警状态
断开：正常状态
（4）COM1～COM4：4路RS232-C串口，DB9输出接口,3脚为TXD,5脚为GND。
（5）P01～P08: 8路PPS/PPM/PPH空节点方式脉冲输出，+ 端为C极，- 端为E极，C、E间外接电压Vce＜300V，允许电流Ice＜100mA(设备出厂时默认为秒脉冲)。
打开机壳，主板旁边的脉冲扩充板上有16路脉冲输出，对应后面板上P01～ P16路输出。板上的输出分为4组，每4路一组，可分别设置为时、分、秒脉冲。后面板上的P01～P04对应1组，P05～P08对应2组，P09～P12 对应3组， P13～ P16对应4组。将每组的短路环短接S所对应的两个插针，此组输出为秒脉冲，短接M所对应的两个插针，此组输出为分脉冲，短接H所对应的两个插针，此组输出为时脉冲。
（7）COM5、COM6：2路RS422串口，DB9输出接口,2脚为T+,3脚为T-。
gps使用说明书
目录第一章软件简介及简易操作流程 (1)1.1 道路版简介 (1)1.2 电力版简介 (5)1.3 软件简易操作流程 (9)第二章项目 (24)2.1项目信息 (24)2.2坐标系统 (25)2.3记录点库 (25)2.4放样点库 (26)2.5控制点库 (28)2.6电力点库 (29)2.7横断面点库 (30)2.8更新点库 (31)第三章 GPS (32)3.1连接GPS (32)3.2演示模式 (33)3.3位置信息 (34)3.4卫星信息 (35)3.5差分站信息 (37)3.6天线设置 (37)3.7基准站设置 (38)3.8移动站设置 (42)3.9远端设置基准站 (46)3.10接收机信息 (47)3.11数据调试 (48)第四章参数 (49)4.1坐标系统 (49)4.2参数计算 (52)4.3 点校验 (54)第五章工具 (56)5.1角度换算 (56)5.2坐标换算 (56)5.3面积计算 (57)5.4距离方位 (58)5.5间接测量 (58)第六章测量 (61)6.1碎部测量 (61)6.2点放样 (66)6.3线放样 (68)第七章道路 (73)7.1平面设计与文件编辑 (73)7.2纵断面设计与文件编辑 (78)7.3横断面设计与文件编辑 (78)7.4道路放样 (80)7.5横断面采集 (82)第八章配置 (84)8.1软件配置 (84)8.2配色方案 (84)第九章符号释义 (87)9.1一般符号 (87)9.2按钮图形 (87)9.3当前位置信息栏 (88)9.4电量状态栏 (88)9.5卫星状态栏 (89)9.6解状态/质量栏 (89)第十章 GIS+手簿及与电脑通讯 (90)10.1 GIS+手簿 (90)10.2安装GIS+手簿连接软件 (92)10.3 GIS+手簿与电脑通讯 (96)第十一章附录 (99)11.1键盘输入 (99)11.2点信息录入 (99)11.3快捷键 (100)11.4 文件格式（道路文件） (100)11.5文件格式（点库） (102)11.6 程序结构与路径 (103)11.7 V8/v9简易硬件操作 (104)11.8 仪器常见问题及解决方法 (107)第十二章电力 (108)12.1电力作业流程简介 (108)12.2 电力勘测 (109)12.3 塔杆放样 (116)12.4 Hi-Convert数据格式转换软件 (119)第一章软件简介及简易操作流程1.1 道路版简介Hi-RTK Road软件是中海达公司最新开发出的一款基于道路施工测量的多功能手簿软件， Hi-RTK Road软件基道路工程测量行业的应用需求，广泛征集行业客户的建议，集实际工程经验和GPS作业优势于一体，是中海达测绘专业开发人员和广大客户智慧的结晶。
GPS卫星定位仪操作使用说明
G P S卫星定位仪操作使用说明一、调整集思宝GPS76至工作状态(1)安装好GPS电池后，到达数据采集点（保证天线部分不受遮挡，并能够看到开阔的可视天空，并随身带备用电池）(2)按下红色的电源键并保持至开机，屏幕首先显示开机界面，按下翻页键后进入GPS主页面（页面上方显示该点高度和当前数据精度，中间显示收到卫星信号的情况，下方显示日期、时间、当前经度、纬度，数据采集主要使用此主页面，如不在此页面可以按退出键切换到主页面）(3)清空GPS历史记录数据（开机进入主页面后按两次菜单按键—选择航点—按输入后即可看见历史记录的航点—再次按菜单按键—选择全部删除，每次采集前应该清除历史记录以免重复，但如果是继续采集同一块烟田数据则不需要清除数据）(4)检查GPS的数据显示保存格式为度分秒。
（开机进入主页面后按两次菜单按键—选择设置—按输入—选择坐标）(5)检查GPS电量是否充足（电量过低会在屏幕下方显示）二、GPS数据采集(1)到达需要采集数据的位置，进入GPS主页面，保持GPS静止一到两分钟，保证收到三颗以上卫星信号（屏幕中间显示三个黑条以上、每根黑条代表一个卫星信号的强度），看到屏幕右上方精度显示在10m以下方可采集数据。
(2)按住输入键2秒钟，GPS自动记录下当前位置，并显示标记航点页面。
（按方向键选择第一行再按输入，根据所采数据的类型进行编号，可以按“+”“–”按键切换输入法，编号必须按照编码规则顺序编写并在野外采集记录卡上记录每一个采集点的相关信息，避免数据采集错误。
注意编号不能重复，选择OK,再选择确定，完成一个点的数据采集）(3)在采集管网沟渠及烟田时，需严格按照沿途实际形状进行记录,即在每一个折转弯处进行记录(不含五米内折转弯)。
(4)在采集相邻两块烟田时不得交叉越界采集。
(5)因水窑分布密度相对较大在采集水窑时要求采集每一个水窑时定位时间不得少于10分钟，GPS手持机上提示的精度要小于5米。
PN10 GPS 卫星时钟说明书
PN10 GPS卫星时钟说明书User Guide of Global Positioning System Clock上海锐帆信息科技有限公司目录1工作原理概述 (2)2设备功能 (2)3主要指标 (3)3.1主要性能指标 (3)3.2环境指标 (3)3.3机械尺寸 (3)4设备结构及安装 (3)4.1设备面板图 (3)4.2天线的安装 (4)4.3设备的安装 (4)5使用说明 (5)5.1设备开机运行 (5)5.2通信接口的连接参数与使用 (5)5.3GPS时间数据的接收 (6)5.4网络参数设置 (6)6数据格式说明 (7)6.1串行输出时间数据格式 (7)6.2网络访问数据格式 (7)1 工作原理概述PN10卫星时钟利用全球定位系统（Global Positioning System）卫星发送的协调世界时（UTC）时间信号，为各种自动化装置用户提供全球统一同步的准确的时钟信号源，并可直接接入计算机网络作为一级时间服务器，使大范围、跨地区的计算机及网络系统获得准确的标准同步时间。
该型卫星时钟采用专用GPS接收器作为时间标准，精确计算闰年、闰秒。
具有精度高、可靠性高、全天候的特点，可广泛使用于航空、交通、电力、化工、军事、电信、金融等行业。
PN10型卫星时钟工作原理见图1。
GPS信号接收模块接收多颗GPS卫星发送的频率为1575.42Mhz的UTC信号，经处理输出NMEA0183格式或其它标准的信息。
微处理单元(MCU)对上述信息进行后续处理，并换算成北京时间等信息后送液晶显示，并按照一定格式和方式经接口电路输出。
一旦短时间发生GPS不同步时，系统将自动进行精确的时钟守时。
图1 GPS卫星时钟原理图在电力系统，PN10适用于电厂DCS系统、电厂MIS系统、能量管理及计费系统、厂站自动化系统、调度自动化系统、微机继电保护及安全自动装置、远动及微机监控系统、故障录波器、事件记录仪等等。
2 设备功能z通过串行接口（RS232、RS485）每秒输出信息：公历年、月、日，北京时间的时、分、秒；卫星的同步情况；z实时秒脉冲（1PPS）输出，TTL电平；z液晶显示公历年、月、日和星期，北京时间时、分、秒，卫星同步情况；z提供10Base-T 以太网接口，支持UDP协议。
GPS 标准时钟Linux同步说明书
GPS 标准时钟Linux同步说明书一、硬件安装参考《HJ201 GPS 标准时钟技术说明书》二、软件安装1、GPSync ： GPSync-*.tar.gz1.1、概述GPSync 为互信互通公司开发的用于Linux环境下，GPS标准时钟同步的软件。
软件通过串口获取GPS标准时钟的数据，在设定的时间间隔内不断的对系统时间进行调整。
1.2、获取\\192.168.100.200\share\GPS标准时钟\GPSync-*.tar.gz 。
1.3、安装直接解压到任何目录即可。
命令： tar –zvxf GPSync-*.tar.gz1.4、配置在默认情况下，配置文件为： <GPSync解压目录>/config/pgsync.conf各项默认配置、配置说明如下：#以“#”符合开始的行为注释行#重新同步系统时间间隔，必须大于0，单位：秒set_time_interval 30#GPS标准时钟串口地址serial_port /dev/ttyS0#Log保留时间, 0为不保存文件，大于0为保存天数log_keep_days 101.5、运行开始：直接运行目录下的： start.sh停止：直接运行目录下的： stop.sh2、ntpd ：ntp-*.tar.gz2.1、概述ntpd 是 Network Time Protocol 的实现，它是NTP客服端，能与互联网上的时钟保持同步,同时本身也是一台NTP服务器,可以为局域网其他计算机提供校对时间服务。
2.2、获取可以到这里获取：/downloads.html。
大多数Linux 发行版本默认都已安装，可以运行命令： whereis ntpd 进行查询2.3、安装解压： tar –zvxf ntp-*.tar.gz进入解压目录： configure && make && make install2.4、配置ndp默认配置文件为：/etc/ntp.conf，各个Linux发行版的配置文件位置肯能有差别，可以通过命令： man ntpd 查看。
5、卫星同步时钟使用说明书
GPS - A卫星同步时钟说明书（V1.0）保定市智能电脑有限公司目录一．概述 (3)二．产品功能简介 (3)三．应用范围 (3)四．主要技术指标 (4)五．产品使用说明 (5)六．装置的安装调试 (7)七．故障排除 (8)八．随机附件 (8)九．生产厂家联系方法 (8)一．概述GPS（全球定位系统）是精度最高的全球定位、导航和对时系统，全天候工作，连续24小时实时向地面发送高精度时间、位置和速度信息，最高精度可达50ns。
其功能为电力系统的时钟统一问题提供了新的时间标准。
GPS-A型卫星同步时钟是我公司自主研发的新一代产品，采用了高精度卫星接收模块GPS15H/L，提供的时间信息具有精度高、可靠性高、全天候的特点。
二．产品功能简介➢可提供精确的北京时间（时、分、秒）和公历日期（年、月、日）。
➢提供精确的秒脉冲指示。
➢提供标准RS232串行接口。
➢准确显示与卫星定位（同步）情况。
➢提供秒脉冲信号输出。
三．应用范围➢为电网自动化装置如远动、微机监控系统、故障录波器、事件记录仪等提供时间标准。
➢用于需要对时、记时、同步的其他场合。
四．主要技术指标1、工作环境. 环境温度：-5℃---- +45℃. 相对湿度：20% ---- 80%. 工作电源：AC220V ±10%. 功耗：≤5W2、主要性能指标：. 走时精度：≤±0.2ms. 秒脉冲精度：≤2×10-6S. 同步精度：2×10-6S. 通讯速率为：4800bps3、通讯规约格式（GPRMC ）(详细格式见下表)SGPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,1、UTC时间固定格式（时、分、秒）2、同步状态：A－同步V－不同步3、纬度ddmm . mmmm格式4、纬度标志：N或S5、经度ddmm . mmmm格式6、经度标志：E 或W7、传输速度：000.0－999.98、接收角度：000.0－359.99、UTC日期固定格式（日、月、年）10、磁性变化000.0－180.011、磁性方向E 或W12、工作模式指示4、结构尺寸五．产品使用说明1、面板说明：如图所示（前视图）1―――电源指示灯2―――秒脉冲指示3―――同步指示4―――数码管显示屏5―――时间/日期显示切换按键2、接口示意图如图所示（后视图）1 - - - 外接电源接口2 - - - COM1（与后台连接，传输数据）3 - - - COM2（RS-232标准方式输出，写卫星钟参数、与后台连接）4 - - - 秒脉冲输出口（采用BNC接口，内芯为正，TTL电平输出）5 - - - 卫星天线连接口3、串行口定义（卫星钟串口）9P（插孔）2-----收3-----发5-----地（其他管脚未用）注：严禁带电插拔串行口。
SZ系列GPS标准时间同步钟说明书
SZ系列GPS标准时间同步钟说明书目录1,装置概述 (1)2,技术参数 (2).............................................................................................................................. .. (2)2.2 主要技术指标............................................................................................................................ (2)2.3 机械结构............................................................................................................................ .. (3)3,通讯规约 (5)3.1 规约1............................................................................................................................. . (5)3.2 规约2(BJT)..................................................................................................................... .. (5)3.3 规约3(IRIG—B)............................................................................................................... . (6)4,装置说明 (7)4.1 SZ-2UA GPS标准时间同步钟............................................................................................................................ .. (7)4.2 SZ-4U GPS标准时间同步钟............................................................................................................................ . (8)4.3 SZ-5000 GPS双机冗余系统............................................................................................................................ .. (10)4.4 SZ-IRIG-B扩展器............................................................................................................................ .. (17)4.5 SZ-TM12/14/22/24同步脉冲扩展器............................................................................................................................ . (18)4.6 SZ-232&485扩展器............................................................................................................................ (20)4.7 SZ-FIB81/82,SZ-FIB91/92光纤收发器 (21)4.8 SZ—LED远距离显示器............................................................................................................................ .. (23)5,使用说明 (25)5.1 开机步骤............................................................................................................................ (25)5.2 液晶显示............................................................................................................................ (25)5.3 装置调试注意事项............................................................................................................................ . (25)SZ系列GPS标准时间同步钟说明书11,装置概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度要求越来越高.由南自电网控制技术有限责任公司研制的SZ系列GPS标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备.该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1μs.它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成.装置可以同时跟踪视场内的12颗GPS卫星,自动选择最佳卫星进行定位,定时,装置支持IRIG-B码对时输入接口,作为GPS卫星定时信号的后备.输出与协调世界时UTC时间同步精度为1μs的秒(1PPS),分(1PPM),时(1PPH)定时脉冲和北京时间的钟面,还可实现工频量的测量,外部事件(SOE)产生的时刻记录,并按照一定格式经串行口分别输出日期,时间,周波钟,周波数,钟差,事件产生时刻和安全运行天数等信息,装置同时支持网络NTP,SNTP对时接口,供电力系统需要标准时间尺度的各种自动化装置使用.本设备采用单片机控制,软硬件结合的技术设计,充分利用GPS接收组件的潜力.因此系统具有可靠性高,功能多,精度高,性价比好和操作方便等特点,完全可以满足电力系统时间同步要求.它的使用推广,将大大促进电力系统的事故分析,故障测距和继电保护等自动化技术的发展.SZ系列GPS标准时间同步钟装置由标准同步钟本体和时标信号扩展装置组成,时标信号扩展装置包括对时脉冲扩展装置,时间报文扩展装置,IRIG-B码扩展装置,对时信号通道中继装置,双机系统切换装置等系列装置.装置设计采用模块化方式,除了提供本说明书中的典型配置方式外,可根据现场的实际需要方便扩展组合,具有广泛的适用性.SZ系列GPS标准时间同步钟说明书22,技术参数2.1 环境参数环境温度范围: a) 工作温度:-10 ～+55℃;b) 贮存,运输极限环境温度:-25 ～+75℃;相对湿度: 5% ～95%(最大绝对湿度28g/m3);大气压力: 86 KPa ～106 KPa.2.2 主要技术指标1) 接收频率:1575.42MHz,可同时跟踪8～12颗GPS卫星.2) 天线射频灵敏度:-166dbw,天线馈线长度30～200米馈线(馈线长度超过30米订货时应注明).3) 捕获时间:20秒～2分钟.4) 1PPS输出:TTL电平/RS485电平准时沿: 上升沿,上升时间≤50ns上升沿的时间准确度≤1μs脉冲宽度:约50ms空接点准时沿: 上升沿,上升时间≤120ns上升沿的时间准确度≤2μs脉冲宽度:约50ms5) 1PPM输出TTL电平/RS485电平准时沿: 上升沿,上升时间≤90ns上升沿的时间准确度≤2μs脉冲宽度:约100ms空接点准时沿: 上升沿,上升时间≤150ns上升沿的时间准确度≤2μs脉冲宽度:约100ms6) 1PPH输出空接点准时沿: 上升沿,上升时间≤2μs上升沿的时间准确度≤2μs脉冲宽度:约1000ms7) 接口电路:SZ系列GPS标准时间同步钟说明书38) IRIG-B(DC)非调制信号:TTL电平0～5V;RS232电平电气特性符合GB/T6107-2000;RS485电平电气特性符合EIA/485;9) IRIG-B(AC)调制信号:载波频率:1kHz;信号幅值(峰-峰值):高:≥10V,低:符合3:1调制比要求;输出阻抗:600欧姆,隔离输出.10) 静态空接点(光隔离)输出:允许外接电压≥250V DC(订货时应注明).11) 有源脉冲输出:5V,24V或220V有源脉冲(订货时应注明).12) GPS主时钟内部守时准确度优于8107-×.13) 显示:十四位LCD显示,显示内容包括日期,时间,卫星数.14) 串行口:输出编码(年月日时分秒),工频钟时间(时分秒),钟差,周波数和突发事件产生的时刻, 每秒发一次.输出有RS232电平和RS485电平.15) 告警接点输出:电源中断,外部时间基准信号消失,输出信号出错告警.16) 电源:每台设备均为双电源供电输入电压范围:交流220V或直流110V～220V±10%最大输出功率:15W输入频率范围:47～63Hz2.3 机械结构SZ系列GPS标准时间同步钟说明书4机箱尺寸为标准的19英寸N*U工业机箱.1U机箱定位孔间距为34mm;2U机箱定位孔间距为76mm;4U机箱定位孔间距为101.6mm.2U机箱尺寸及开孔图(单位:mm)SZ-2UA 标准时间同步钟1PPSSZ系列GPS标准时间同步钟说明书53,通讯规约SZ系列GPS既可以采用报文方式软件对时,又可以采用脉冲方式硬对时,其中报文方式的通讯规约如下.3.1 规约1接口标准:RS232或RS422/RS485通讯速率:2400bps,4800 bps,9600 bps可选数据位:8位(ASCⅡ码)起始位:1位停止位:1位校验位:无输出报文格式:报文中必须的时间信息应采用下表格式:串口时间报文格式S T h h m m s s D D M M Y Y Y Y V V P P C A同步标志帧头时十位时个位分十位分个位秒十位秒个位日十位日个位月十位月个位年千位年百位年十位年个位卫星求解卫星求解卫星数量十位卫星数量个位校验字节标准时结束报文说明:与秒脉冲(PPS)的前沿对齐,装置收到卫星信号则发送字符S,装置失步就停发字符S,S的ASCII码为53H;为发送时间信息的信息头,T的ASCII码为54H;然后依次是小时的十位,个位,分钟的十位,个位……直到年的个位信息,分别为0-9的ASCII码(30H-39H);VV为卫星求解,有效发30H30H, 卫星求解无效发3FH3FH;PP为接收到的卫星数量,为0-9的ASCII码(30H-39H);校验字节是小时的十位,个位,分钟的十位,个位……直到卫星数量个位信息逐字节异或后再非运算的结果(即:异或非校验);为发送时间信息的信息结尾,A的ASCII码为41H.报文发送时间:每秒输出,每分输出或根据请求输出1次(帧),或用户指定的方式输出.3.2 规约2(BJT)接口标准:RS232或RS422/RS485通讯速率:4800bps数据位:8位(ASCⅡ码)起始位:1位停止位:1位校验位:无输出报文格式:SZ系列GPS标准时间同步钟说明书6语句1:BJT,YYMMDD,hhmmss,±XXXX.XX,HHFFPP,ff.f1f1f1语句2:SOE,YYMMDD,hhmmss,UUUUUU语句3:ERR, YYMMDD,hhmmss其中:BJT表示北京时间,SOE表示外部事件,ERR表示信号丢失或接收卫星少于3颗.YY为年,MM为月,DD为日,hh为时,mm为分,ss为秒,UUUUUU为微秒,±表示钟差的符号,XXXX.XX为钟差值(标准钟—工频钟),单位为秒,HHFFPP分别为工频钟的时,分,秒.ff为周波数的两位整数部分,f1f1f1为周波数的三位小数部分.(如年份需要四位表示,即YYYY,请说明)* 正常情况,只发语句1;* 有外部事件时,发语句2;* 当出现信号丢失或接收的卫星少于3颗时,发告警语句3.语句3中的YYMMDD,hhmmss,表示失星时的年,月,日,时,分,秒.串口输出年,月,日,时,分,秒,工频时间,钟差,周波数和外部事件产生的时刻(准确到微秒),每秒发送一次,起始位与标准秒的同步误差小于0.2ms.3.3 规约3(IRIG—B)数据格式:秒,分,时,一年中的第n天,每秒发送一次,内含100个脉冲.分直流码和交流码两种.SZ系列GPS标准时间同步钟说明书74,装置说明4.1 SZ-2UA GPS标准时间同步钟4.1.1. 结构说明标准2U工业机箱,组屏方便,其尺寸为482.6(宽)mm×88.90mm(高)×290mm(深).4.1.2.功能配置显示: 6位LCD和8位LCD两个显示窗口;串行口: 4个RS232/485串行口输出报文对时,出厂配置为串口默认输出规约1,如有特殊需求订货时应注明.脉冲输出: 1个秒脉冲,1个分秒脉冲,1个时脉冲输出口,接口方式可选为TTL电平/RS485电平/空接点;IRIG-B码输出: 2个IRIG-B(DC)码输出,接口方式可选为TTL电平/RS485电平/RS232电平;若采用IRIG-B(AC)调制信号输入时订货时应注明.IRIG-B码输入: 可选配2个IRIG-B(DC)码输入,作为卫星定时信号的后备,接口方式可选为TTL电平/RS485电平/RS232电平,订货时应注明.SNTP接口: 可选配1～2个RJ45接口的SNTP网络对时接口,订货时应注明.告警接点输出: 电源中断,外部时间基准信号消失,输出信号出错总告警三种告警接点输出,为继电器空接点,工作电压为220V.电源: 采用双电源供电4.1.3. 面板说明面板布置示意图如图所示SZ-2UA GPS标准时间同步钟1PPS132南自电网(1)液晶led/' target='_blank'>显示屏1: 6位LCD显示器,显示年,月,日.格式为:YY.MM.DD.(2)1PPS指示灯: 接收机跟踪时,每秒闪烁一次.(3)液晶显示屏2:8位LCD显示器,用于显示接收机的状态,时间,日期.4.1.4.背板说明背板布置示意图如图所示SZ系列GPS标准时间同步钟说明书8天线输入1234567891011121314151617181PPS1PPM+-+-+-+-TDGND+-+-+-TDGND1234失电失步5678告警备用1920+-1X1PPM1PPHRS232RS232RS485RS485IRIG-BIRIG-B2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地2XSNTP1SNTP23X4X(1)天线输入: BNC高频插座;(2)SNTP接口: 可选配1～2个RJ45接口的SNTP网络对时接口;(3)1X端子: 1X1～1X2为1PPS输出;1X3～1X4为1PPM输出(RS485电平);1X5～1X6为1PPM输出(光隔输出);1X7～1X8为1PPH输出;1X9～1X12为串口1,2输出,为RS232接口;1X13～1X16为串口3,4输出,为RS485接口;1X17～1X20为2个IRIG-B(DC)码输出;(4)2X端子: 2X1～2X2为失电告警输出,为常闭接点;2X3～2X4为外部时间基准信号消失告警输出;2X5～2X6为输出信号出错总告警输出;(5)3X,4X端子: 3X1～3X3为第一路电源输入;4X1～3X3为第二路电源输入;(6)电源开关.4.2 SZ-4U GPS标准时间同步钟4.2.1 结构说明标准4U工业机箱,其尺寸为482.6mm(宽)×177.8mm(高)×320mm(深)4.2.2 功能配置SZ-4U GPS标准时间同步钟将1PPS,1PPM信号以16路为模扩展为16～96路同步信号输出,以无源空接点或24V有源接点方式输出.也可将串口信号(报文对时)及IRIG-B码信号以16路为模扩展为16～96路信号输出.4.2.3 面板说明面板布置示意图如图所示SZ系列GPS标准时间同步钟说明书9(1)LCD1,LCD2,1PPS指示灯信息同SZ-2UA型;(2)P1……P6:脉冲扩展板,每块板可扩展16路1PPS或1PPM同步信号分,秒脉冲可通过板上的位码开关选择,ON为分脉冲,OFF为秒脉冲;注:a.同步脉冲为无源空接点输出时,将板上的跳线2和3短接.b.同步脉冲为24V有源输出时,将板上跳线1和2短接,3和4短接.(3)PW:电源板,为扩展板提供工作电源4.2.4 背板说明背板布置示意图如图所示:(1)PW:电源输入(2)P1,P2,P3,P4,P5,P6:34芯扁平电缆插座,用于16～96路信号输出.a.当脉冲输出为无源空接点时,34芯扁平电缆定义为1,3,5…31为空接点"+"端即+24V电源输入端.2,4,6…32为空接点"-"端,即同步脉冲信号输出端.b.当脉冲输出为有源接点时,34芯扁平电缆定义为1,3,5…31为空接点"-"端即接地端,24V地.2,4,6…32为空接点"+"端,即同步脉冲信号输出端.SZ系列GPS标准时间同步钟说明书10(3)天线:卫星天线输入插座(4)1PPS输出插座: BNC高频插座,TTL电平输出,外壳为地.(5)1PPM输出插座: BNC高频插座,TTL电平输出,外壳为地.(6)1PPH输出插座: BNC高频插座,整点时输出一个约为1s宽的正脉冲,TTL电平输出,外壳为地.(7)串口1～4: RS232接口,2脚信号发送,5脚信号地;RS485接口,2脚TR+,4脚TR-.(8)电源:交直流电源插座.(9)保险:保险丝插座(1～2A)背板示意图4.3 SZ-5000 GPS双机冗余系统4.3.1 概述随着我国电力事业的迅猛发展,对系统内的时间统一提出了更高的要求,以往的单台GPS(全球卫星定位系统)同步时钟虽具有高可靠性,高准确性,但一旦出现故障则整个对时系统无法运行.针对这一问题,本公司研发出了SZ系列GPS双机冗余系统,它时刻保持时间的同步输出,极大的增加了系统无故障运行时间,使整个系统更加安全可靠地运行.4.3.2 SZ系列GPS双机冗余系统配置4.3.2.1 系统原理框图SZ系列GPS标准时间同步钟说明书114.3.2.2 基本设备配置设备名称说明SZ-DUA GPS标准时间同步钟SZ-SW 双机切换器SZ-232&485 串行接口扩展(分八路及十六路以上两种)SZ-FIB8(1/2) 8路光纤发送/接收器SZ-IRIG-B IRIG-B码扩展(分AC,DC两种)SZ-TM 同步脉冲扩展器4.3.2.3 SZ系列GPS双机冗余系统结构SZ系列GPS标准时间同步钟说明书124.3.3 工作原理SZ-SW双机切换器A,B双机同时接收两个GPS同步时钟送来的信号,机内所带单片机对其串行数据进行接收检查,通过对比选择一台较好的GPS时钟信号经数据选择电路输出.上电复位时,切换器A为主机, 切换器B为备机:1, 当SZ-DUA GPS1,SZ-DUA GPS2及SZ-SW 切换器A,SZ-SW 双机切换器B机均正常工作时,则系统选择SZ-DUA GPS1通过SZ-SW A机输出.2, 当SZ-DUA GPS1或SZ-DUA GPS2其中一台异常,SZ-SW 双机切换器A,SZ-SW 双机切换器B正常工作时,系统自动选择正常工作的那台GPS 同步时钟通过当前的主切换器输出.3, 当SZ-DUA GPS1,SZ-DUA GPS2正常工作,SZ-SW双机切换器A或SZ-SW双机切换器B其中一台异常时,系统自动选择SZ-DUA GPS1通过正常工作的那台切换器输出.4, 当SZ-DUA GPS1或SZ-DUA GPS2其中一台异常,SZ-SW双机切换器A或SZ-SW双机切换器B 其中一台异常工作时,系统自动选择正常工作的GPS通过正常工作的切换器输出.5, 当SZ-SW双机切换器A和SZ-SW双机切换器B均异常工作时,无输出.6, 当GPS1和GPS2均异常但有时钟信号输出, SZ-SW双机切换器A和SZ-SW双机切换器B又有一个正常工作时,系统仍有时钟信号输出.7, 每隔24小时(中午12:00)系统自动检测,切换器A,B轮流工作.4.3.4 SZ-SW双机切换器A/B的组成SZ-SW双机切换器A/B由主控板,后背板和显示板组成.4.3.4.1 SZ-SW双机切换器(A/B)框图4.3.4.2 结构说明标准2U工业机箱,其尺寸为482.6mm(宽)×88.9mm(高)×290mm(深).SZ系列GPS标准时间同步钟说明书134.3.4.3 主控板CZ1为GPS1的输入插座CZ4为GPS切换输出插座CZ2为GPS2的输入插座CZ5为5V电源插座CZ3为双机通讯的输入输出(RS232电平)插座CZ6为显示输出插座4.3.4.4 显示板显示板上有如下指示灯(LED),它们的含义分别为:SZ-SW 双机切换器电源2告警主机备机GPS1GPS1GPS2GPS2正常异常正常异常南自电网电源1①电源灯——指示控制板上的5V电源.②告警灯——指示双机接口电路是否正常以及两个GPS是否都故障.③主机——控制板上跳线器U16断开为主机,A,B机中一台应断开,另一台应闭合.④备机——跳线器闭合为备机.⑤GPS1正常——GPS1工作正常.⑥GPS1异常——GPS1工作异常.⑦GPS2正常——GPS2工作正常.⑧GPS2异常——GPS2工作异常.4.3.4.5 SZ-SW双机切换器A/B后背板端子接线后背板如下图:SZ系列GPS标准时间同步钟说明书14GPS输入1切换输出双机互连GPS输入2S1切换器选择开关S2S3S4S5ABAB(注意所有开关位置应一致)SNTP接口1234失电失步5678告警备用5X16芯插头16芯插头10芯插头16芯插头2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地6X7X1X3X4X2X12(1)5X端子: 5X1～5X2为失电告警输出,常闭接点;5X3～5X4为外部时间基准信号消失告警输出;5X5～5X6为输出信号出错总告警输出;(2)6X,7X端子:6X1～6X3为第一路电源输入;7X1～7X3为第二路电源输入;(3)SNTP接口:可选配1～2个RJ45接口的SNTP网络对时接口(4)S1～S5为主备机控制,用于设置切换器为A机或B机,所有开关位置必须一致;(5) GPS输入1,GPS输入2,切换输出为16芯扁平电缆,双机互连为10芯扁平电缆,各扁缆序号的信号和名称如下端口号GPS输入1(RS485标准)GPS输入2(RS485标准)切换输出(RS485和RS232标准)双机互连(RS232标准)1 1PPS+ 1PPS+ 1PPS+ SKO12 1PPS- 1PPS- 1PPS- SKO23 1PPM+ 1PPM+ 1PPM+ SKI14 1PPM- 1PPM- 1PPM- SKI25 1PPH+ 1PPH+ RS485+ GND6 1PPH- 1PPH- RS485- GND7 IRIG-B+ IRIG-B+ IRIG-B+ /BUSENO8 IRIG-B- IRIG-B- IRIG-B- BUSENO9 BM+ BM+ BM+ /BUSENI10 BM- BM- BM- BUSENI11 BS+ BS+ BS+12 BS- BS- BS-13 BK+ BK+ 1RS232TD14 BK- BK- 1RS232GND15 BJ+ BJ+ 2RS232TD16 BJ- BJ- 2RS232GNDGPS1和GPS2分别将8组RS485标准的信号输入至SZ-SW切换装置,切换装置之间依靠10根数据线交换信息,切换装置在比较信号之后将GPS对时信号输出,其中1PPS,1PPM,1PPH,IRIG-B为RS485标准,提供给信号扩展装置使用,RS485为RS485标准的通信接口, 1RS232,2RS232为RS232标准的通信接口,3个通信接口默认为输出规约1,如有特殊需求订货时应注明.SZ系列GPS标准时间同步钟说明书15BM,BS,BK,BJ可以根据需要更改为BJT,BCD或其他信号输出.(6)扁平电缆的连接方式如下图:切换输出跟十六芯插梳相连,十六芯插梳分左右两种4.3.5 SZ-DUA GPS标准时间同步钟SZ-DUA GPS标准时间同步钟为双机冗余系统的GPS标准时间同步钟.4.3.5.1 结构说明标准2U工业机箱,其尺寸为482.6mm(宽)×88.9mm(高)×290mm(深).4.3.5.2 显示板说明面板布置示意图如图所示SZ-DUA GPS标准时间同步钟1PPS南自电网(1)液晶显示屏1: 6位LCD显示器,显示年,月,日.格式为:YY.MM.DD.(2)1PPS指示灯: 接收机跟踪时,每秒闪烁一次.(3)液晶显示屏2:8位LCD显示器,用于显示接收机的状态,时间,日期.4.3.5.3 背板说明SZ系列GPS标准时间同步钟说明书16后背板如图所示天线GPS输出11PPS1PPM1PPHBMBSBK+-+-+-+-+-+-IRIG-B+-+-BJ12345611121314151678910GPS输出21PPS1PPM1PPHBMBSBK+-+-+-+-+-+-IRIG-B+-+-BJ123456111213141516789101234失电失步5678告警备用3X2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地4X5X1X2X(1)天线输入:BNC高频插座;(2),(3)GPS输出1和GPS输出2均为16芯扁平电缆,端子定义如下表所示. 端口号GPS输出1(RS485标准)GPS输出2(RS485标准)1 1PPS+ 1PPS+2 1PPS- 1PPS-3 1PPM+ 1PPM+4 1PPM- 1PPM-5 1PPH+ 1PPH+6 1PPH- 1PPH-7 IRIG-B+ IRIG-B+8 IRIG-B- IRIG-B-9 BM+ BM+10 BM- BM-11 BS+ BS+12 BS- BS-13 BK+ BK+14 BK- BK-15 BJ+ BJ+16 BJ- BJ-注:BM,BS,BK,BJ可以根据需要更改为BJT,BCD或其他信号输出.(4)3X端子:3X1～3X2为失电告警输出,为常闭接点;3X3～3X4为外部时间基准信号消失告警输出;3X5～3X6为输出信号出错总告警输出;SZ系列GPS标准时间同步钟说明书17(5)4X,5X端子:4X1～4X3为第一路电源输入;5X1～5X3为第二路电源输入;(6)电源开关.4.3.6 系统连接方式SZ-DUA GPS冗余系统由SZ-DUA双GPS时钟,SZ-SW双机切换器及SZ-TM2脉冲扩展,SZ-232&485串口报文扩展,SZ-IRIG-B交直流B码扩展等外围扩展设备组成,系统可提供本地及远程多种设备所需的各种信号,其连接线如下:信号类别本地连接方式远程连接方式1PPS将SZ-SW切换器1PPS信号的+ - 端连接到SZ-TM的1PPS信号的+ -端将SZ-FIB82光信号接收器1PPS信号的+ - 端连接到SZ-TM的1PPS信号的+ -端1PPM将SZ-SW切换器1PPM信号的+ -端连接到SZ-TM的1PPM信号的+ -端将SZ-FIB82光信号接收器1PPM信号的+ -端连接到SZ-TM的1PPM信号的+ -端报文对时BJT将SZ-SW切换器BJT信号的+- 端连接到SZ-232&485的BJT信号的+ -端将SZ-FIB82光信号接收器BJT信号的+ - 端连接到SZ-RS232/485扩展器的BJT信号的+ -端IRIG-B(DC) 将SZ-SW切换器BCD信号的+- 端连接到SZ-IRIG-B扩展器的输入信号的+ -端将SZ-FIB82光信号接收器BCD信号的+ -端连接到SZ-IRIG-B扩展器的输入信号的+ -端IRIG-B(AC)将SZ-SW切换器BK,BS,BJ,BM信号的+- 端分别连接到SZ- IRIG-B的BK,BS,BJ,BM信号的+-端将SZ-FIB82光信号接收器信号BK,BS,BJ,BM的+- 端连接到SZ-IRIG-的BK,BS,BJ,BM信号的+-端4.4 SZ-IRIG-B扩展器4.4.1 结构说明标准2U工业机箱,尺寸为482.6mm(宽)×88.9mm(高)×290mm(深)4.4.2 功能配置SZ-IRIG-B扩展器将IRIG-B码信号扩展为32路IRIG-B码信号输出,接口方式可选为TTL电平/RS485电平/RS232电平或交流IRIG-B码.IRIG-B码信号输入为两路,装置自动切换于信号较好的回路.装置采用双电源输入.4.4.3 面板说明面板布置示意图如下图所示SZ-IRIG-B 扩展器PWR2B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16B1B18B19B20B21B22B23B24B25B26B27B28B29B30B31B32B17南自电网PWR1SZ系列GPS标准时间同步钟说明书18(1)PWR1,PWR2为两路电源指示;(2)B1～B32为32路IRIG-B码信号输出指示.4.4.4 背板说明背板布置示意图如下图所示1X2X1234+-+-IRIG-BBJT3X+-+-+-+--+-+-+-++-+-+-+--+-+-+-+B23B26B27B28B29B30B31B32B17B18B19B20B21B22B24B25 1234567810111213141516917181920212223242627282930313225+-+-+-+--+-+-+-++-+-+-+--+-+-+-+B7B10B11B12B13B14B15B16B1B2B3B4B5B6B8B9 12345678101112131415169171819202122232426272829303132251161732SW1SW21234失电失步5678告警备用4X2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地6X5X(1)1X端子: 1X1～1X32为B1～B16 16个IRIG-B码扩展输出;(2)2X端子: 2X1～2X32为B17～B32 16个IRIG-B码扩展输出;(3)3X端子: 3X1～3X4为2个IRIG-B(DC)码输入;(4)4X端子: 4X1～4X2为失电告警输出,为常闭接点;4X3～4X4为外部时间基准信号消失告警输出;4X5～4X6为输出信号出错总告警输出;(5)5X,6X端子:5X1～5X3为第一路电源输入;6X1～6X3为第二路电源输入;(6)SW1: 为两个8位位码开关,通过此开关可分别将第1～16路设置成两路输入信号的扩展输出, 其定义为:ON表示第一路信号输入的扩展,OFF表示第二路信号输入的扩展;(7)SW2:为两个8位位码开关,通过此开关可分别将第17～32路设置成两路输入信号的扩展输出, 其定义为:ON表示第一路信号输入的扩展,OFF表示第二路信号输入的扩展;4.5 SZ-TM12/14/22/24同步脉冲扩展器4.5.1 结构说明标准2U工业机箱,尺寸为482.6mm(宽)×88.9mm(高)×290mm(深)4.5.2 功能配置从GPS设备中接收秒脉冲和分脉冲,经过隔离,驱动放大,具有分,秒脉冲,有源,无源可选,结构合理等优点.应用于需要硬对时的各种保护及监控装置.装置采用双电源输入.扩展脉冲接口方式可选为TTL电平/RS485电平或空接点.若为空接点则将装置分为允许外接220V电压脉冲输出和允许外接24V电压脉冲输出两种模式,装置型号如下:SZ-TM12同步脉冲扩展器为16路24V脉冲输出.SZ-TM22同步脉冲扩展器为32路24V脉冲输出.SZ-TM14同步脉冲扩展器为16路220V脉冲输出.SZ-TM24同步脉冲扩展器为32路220V脉冲输出.SZ系列GPS标准时间同步钟说明书194.5.3 面板说明SZ-TM22同步脉冲扩展器面板布置示意图如下图所示SZ-TM22 同步脉冲扩展器PWR2M2M3M4M5M6M7M8M9M10M11M12M13M14M15M16M1M18M19M20M21M22M23M24M25M26M27M28M29M30M31M32M17南自电网PWR1(1)PWR1,PWR2为两路电源指示;(2)M1～M32为32路秒或分脉冲输出指示.4.5.4 背板说明SZ-TM22同步脉冲扩展器背板布置示意图如下图所示1161732SW1SW21234+-+-1PPS1PPM3X+-+-+-+--+-+-+-++-+-+-+--+-+-+-+M23M26M27M28M29M30M31M32M17M18M19M20M21M22M24M25 1234567810111213141516917181920212223242627282930313225 +-+-+-+--+-+-+-++-+-+-+--+-+-+-+M7M10M11M12M13M14M15M16M1M2M3M4M5M6M8M9 1234567810111213141516917181920212223242627282930313225 1234失电失步5678告警备用4X2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地6X5X(1)1X端子:1X1～1X32为M1～M16 16个脉冲扩展输出;(2)2X端子:2X1～2X32为M17～M32 16个脉冲扩展输出;(3)3X端子:3X1～3X2为1PPS输入;3X3～3X4为1PPM输入;输入信号TTL电平/RS485电平或空接点可选;(4)4X端子:4X1～4X2为失电告警输出,为常闭接点;4X3～4X4为外部时间基准信号消失告警输出;4X5～4X6为输出信号出错总告警输出;(5)5X,6X端子:5X1～5X3为第一路电源输入;6X1～6X3为第二路电源输入;(6)SW1: 为两个8位位码开关,通过此开关可分别将第1～16路设置成秒脉冲或分脉冲输出,其定义为:ON表示秒脉冲输出,OFF表示分脉冲输出;(7)SW2: 为两个8位位码开关,通过此开关可分别将第17～32路设置成秒脉冲或分脉冲输出,其定义为:ON表示秒脉冲输出,OFF表示分脉冲输出;注: SZ-TM24同步脉冲扩展器和SZ-TM22同步脉冲扩展器端子相同;SZ-TM12,SZ-TM14同步脉冲扩展器无X2及SW2端子.SZ系列GPS标准时间同步钟说明书204.6 SZ-232&485扩展器4.6.1 结构说明SZ-232&485扩展器采用标准1U工业机箱.尺寸:482.6mm(宽)×44.45mm(高)×290mm(深);SZ-232&485A扩展器采用标准2U工业机箱,尺寸:482.6mm(宽)×88.9mm(高)×290mm(深);4.6.2 功能配置从GPS设备中接收串口报文信号,经过隔离,驱动放大后多路输出,应用于需要扩充对时报文接口场合.装置采用双电源输入.扩展报文接口方式可选为RS232电平或RS485电平.SZ-232&485扩展器可输出4路RS232电平和4路RS485电平.SZ-232&485A扩展器可输出32路信号,RS232电平或RS485电平可选.4.6.3 面板说明SZ-232&485扩展器面板布置示意图如下图所示SZ-232&485 扩展器PWR21PPS1RS2322341234RS485南自电网PWR1(1)PWR1,PWR2为电源指示;(2)1PPS为秒脉冲输入指示;(3)1～4为4路RS232输出指示;(4)5～8为4路RS485输出指示;SZ-232&485A扩展器面板布置示意图如下图所示SZ-232&485A 扩展器PWR2C2C3C4C5C6C7C8C9C10C11C12C13C14C15C16C1C18C19C20C21C22C23C24C25C26C27C28C29C30C31C32C17南自电网PWR1(1)PWR1,PWR2为电源指示;(2)1～32为32路扩展信号输出指示;4.6.4 背板说明SZ-232&485扩展器背板布置示意图如下图所示SZ系列GPS标准时间同步钟说明书21-+-TDGND+--+485-1+485-2485-3485-4232-1232-2232-3232-4 TDGNDTDGNDTDGND2X 910111213141516123456781234+-+-1PPSBJT1X2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地5X4X1234失电失步5678告警备用3X(1)1X端子:1X1～1X2为1PPS输入;1X3～1X4为报文输入,可选为RS232电平或RS485电平;(2)2X端子:2X1～2X8为4路RS485电平扩展输出;2X9～2X16为4路RS232电平扩展输出;(3)3X端子:3X1～3X2为失电告警输出,为常闭接点;3X3～4X4为外部时间基准信号消失告警输出;3X5～3X6为输出信号出错总告警输出;(5)4X,5X端子:4X1～4X3为第一路电源输入;5X1～5X3为第二路电源输入;SZ-232&485A扩展箱背板布置示意图如下图所示+-+-+-+--+-+-+-++-+-+-+--+-+-+-+1X2X1234+-+-1PPSBJT3XC23C26C27C28C29C30C31C32C17C18C19C20C21C22C24C25 1234567810111213141516917181920212223242627282930313225+-+-+-+--+-+-+-++-+-+-+--+-+-+-+C7C10C11C12C13C14C15C16C1C2C3C4C5C6C8C9 12345678101112131415169171819202122232426272829303132251234失电失步5678告警备用4X2一路电源+13-OFFONOFFON地P1P2二路电源-21+3地6X5X(1)1X端子:1X1～1X32为1～16路扩展信号输出;(2)2X端子:2X1～2X32为17～32路扩展信号输出;(3)3X端子:3X1～3X2为1PPS输入;3X3～3X4为报文输入,可选为RS232电平或RS485电平;(4)4X端子:4X1～4X2为失电告警输出,为常闭接点;4X3～4X4为外部时间基准信号消失告警输出;4X5～4X6为输出信号出错总告警输出;(5)5X,6X端子:5X1～5X3为第一路电源输入;6X1～6X3为第二路电源输入;4.7 SZ-FIB81/82,SZ-FIB91/92光纤收发器4.7.1 结构说明SZ-FIB81/82,SZ-FIB91/92光纤收发器采用标准1U工业机箱.尺寸:482.6mm(宽)×44.45mm(高)×290mm(深);SZ系列GPS标准时间同步钟说明书224.7.2 功能配置SZ-FIB81/82,SZ-FIB91/92光纤收发器能够实现RS485/RS422总线设备在光纤上互连,SZ-FIB81/82接口为多模光纤,SZ-FIB91/92接口为单模光纤.由于采用了光纤作为传输介质,本设备可以在恶劣工作环境下实现安全,高速,长距离通信,可以广泛应用在各种工业控制领域.装置采用双电源输入.型号SZ-FIB81/82 SZ-FIB91/92光波长850nm 1310nm光纤类型多模单模光口插座ST ST距离2km 10kmSZ-FIB81,SZ-FIB91为光纤发送器,SZ-FIB82,SZ-FIB92为光纤接收器,成对使用.4.7.3 面板说明SZ-FIB81光纤发送器面板布置示意图如下图所示SZ-FIB81 光纤发送器PWR1TX1TX2TX3TX4TX5TX6TX7TX8南自电网PWR2(1)PWR1,PWR2为电源指示;(2)绿灯依次为TX1～TX8的发送信号指示灯(也可根据工程定义为其他信号指示),有信号传输时,对应的灯会闪烁;(3)SZ-FIB91光纤发送器,面板布置相同(4)SZ-FIB82,SZ-FIB92光纤接收器,绿灯依次为RX1～RX8的接收信号指示灯.(也可根据工程定义为其他信号指示),有信号接收时,对应的灯会闪烁;4.7.4 背板说明SZ-FIB81光纤发送器背板布置示意图如下图所示TX8TX7TX6TX1TX2TX3TX4TX5-+--++--+TX1+TX2TX3TX4TX5TX6TX7TX8-+-+-+1X910111213141516123456782一路电源+13-OFFONOFFON地P1P2二路电源-21+3地4X3X1234失电失步5678告警备用2XSZ-FIB82光纤接收器背板布置示意图如下图所示RX8RX7RX6RX1RX2RX3RX4RX5-+--++--+RX1+RX2RX3RX4RX5RX6RX7RX8-+-+-+1X910111213141516123456782一路电源+13-OFFONOFFON地P1P2二路电源-21+3地4X3X1234失电失步5678告警备用2X(1)2X端子:2X1～2X2为失电告警输出,为常闭接点;2X3～2X4为外部时间基准信号消失告警输出;2X5～2X6为输出信号出错总告警输出;SZ系列GPS标准时间同步钟说明书23(2)3X,4X端子:3X1～3X3为第一路电源输入;4X1～4X3为第二路电源输入;(3)信号接口连接:使用时应将光纤发送输出(TX)与光纤接收输入(RX)对接(注:单模和多模设备不能混用). 当此设备用于GPS对时系统时,各光纤端子和凤凰端子见下表:凤凰端子光纤输出光纤输入+ -TX1 RX1 1 2TX2 RX2 3 4TX3 RX3 5 6TX4 RX4 7 8TX5 RX5 9 10。
GPS同步时钟卡(LX-TBSZ)使用说明书
8)天线接口：BNC 接口，接有源天线。
6.DB9/A 和 DB9/B 的输出引脚说明 DB9/A 和 DB9/B 插座用来于外部连接，输出同步对时信号。
DB9/A：插座
信号 GPS232_R GPS232_T GPS485_A GPS485_B
PIN
3
2
7
8
PPS 485_A PPS 485_B
1
帧头
第 2 字节: 0FFH
帧头
第 3 字节: 81H
帧头
第 4 字节: 年
二进制数。
第 5 字节: 月
二进制数。
第 6 字节: 日
二进制数。
第 7 字节: 时
二进制数。
华中科技大学控制系 027-87544212
武汉天瑞精时科技有限公司 027-62006655
GPS 同步时钟卡(PCI-ZK)使用说明书
4．安装说明 1) 设定好 DIP 开关 SW1（出厂设置为主卡：全 Off） 2) 将卡插入 PCI 总线槽 3) 用螺丝将卡固定在机箱上
5.LED 指示灯、DIP 开关和插座功能说明 卡上的 LED 指示灯、DIP 开关和插座的位置见以下外观示意图。
1) 功能选择 4 位 DIP 开关(SW1) 选择主卡工作方式，出厂时默认设置为：全 OFF，见下表工作方式设置 DIP 开关说明。
武汉天瑞精时科技有限公司 027-62006655
GPS 同步时钟卡(PCI-ZK)使用说明书
+12H
0.2ms 的计数（低字节） 二进制
+13H
秒
二进制
+14H
分
二进制
+15H
时
二进制
+16H
GPS卫星同步时钟使用说明书
我公司的JY系列GPS卫星同步时钟就是采用了当今世界先进的GPS技术，利用了美国GPS接收板，进行二次开发研制的产品，可同步于UTS、GPS、CLONASS系统，它广泛应用于电力、交通、通讯网络同步、数据同步等需要对时、记时、守时的领域。该产品功能强，体积小，使用安装方便，不受地域气候等条件限制，稳定性、可靠性更高。保证时钟时刻在线，全天候提供精确的时间信息。
使用时严禁带电拔插！
a.脉冲输出接口采用BNC接口，内芯为“+”端，是信号线，外层为“-”端，是屏蔽线。TTL电平方式输出，信号为正脉冲，上升沿同步，脉冲宽度为500ms。
（三）JY-2000B型
( 1 )结构
JY-2000B型为桌面台式机箱，内置屏蔽层，前面板可上下转动，调整视角利于观察。其外形尺寸为275mm宽×115mm高×295mm深
b、复位键用于人工复位，如时钟出现异常时，按下该键，装置将重新启动程序。
（2）后面板说明：其后面板布置示意图如下图所示
RS232RS232RS232RS232IRIG-BPPSPPM天线保险电源开关
图3.1JY-2000GPS卫星同步时钟后面板示意图之一
4个RS232串行口，1路秒脉冲输出，1路分脉冲输出，1路IRIG-B输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS卫星同步时钟说明书烟台国芯电子科技有限公司选型手册型号配置说明机箱结构TD-2000 2路RS-232串口，2路RS-485串口，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B8 2路RS-232串口，2路RS-485串口，8路IRIG-B码输出，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B16 2路RS-232串口，2路RS-485串口，16路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B24 2路RS-232串口，2路RS-485串口，24路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B32 2路RS-232串口，2路RS-485串口，32路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B40 2路RS-232串口，2路RS-485串口，40路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B48 2路RS-232串口，2路RS-485串口，48路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000M8 2路RS-232串口，2路RS-485串口，8路脉冲输出，天线长30米，智能型1U19〞上架式优质铝合金机箱一．简介TD系列GPS卫星同步时钟系选用美国专业公司制造的GPS 卫星信号接收机，经二次开发研制的高科技产品。
产品广泛应用于电力、民航、铁路、交通调度、数字电视、实时通信网络等需要授时或校时领域。
因采用卫星星载原子钟作为时间标准，无累积误差，所以是当今世界首选的高精度对时设备（相当于原子钟）。
系统采用12通道高品质GPS接收机，具有并行跟踪12颗卫星的能力，一旦初始化完成，即使锁定一颗卫星也能实现授时功能，因此系统具有强大的抗干扰能力。
产品设计符合《静态继电保护装置及安全自动装置通用技术条件》、《华东电网时间同步系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》及《电力系统的时间同步系统技术规范》。
装置软硬件采用多项抗干扰措施，符合电磁兼容标准。
二．产品主要功能1．可显示和输出北京时间、协调世界时（UTC）及其它任何时区时、分、秒、毫秒及公历日期年、月、日、星期及天数，同时可变换成夏时制时间。
2．可采用空接点方式、有源方式及差分方式输出可编程秒脉冲(1PPS)、分脉冲(1PPM)及任意时间间隔同步脉冲信号，实现精度极高的同步对时。
3．IRIG-B码输出具有调制、非调制、差分及空接点方式，可与各种进口设备驳接校时。
4．具有失电和不同步两组故障报警输出。
三．产品主要特点1．人机智能对话，用户可自行设定卫星时钟发送的波特率，自行设定时区，自行选择通讯协议，使用更轻松自如。
2．串口通讯既可广播方式，也可问答方式，并可根据用户要求设定任意时间间隔或定时自动发送。
3．所有接口经光电隔离并含有15KV ESD保护，同时内置600W抗雷击抗浪涌保护。
4．LCD液晶视窗可分页显示信息内容，时钟与卫星同步与否用符号标示，未同步时在LCD液晶视窗右下角显示“#”号，同步后变为“﹩”号。
5．交直流两用电源能适合更多的工作现场，而且直流供电能更好地抗干扰、防雷击等。
6．卫星接收系统可冗余配置，提高系统的可靠性及安全性。
四．应用领域及范围1．为变电站、发电厂内保护或故障录波器等设备对时。
如GE、ABB、SEL、ALSTOM 公司的保护，HATHAWAY和莱姆公司BEN5000的故障录波器，惠安公司的自动化装置及西门子设备等提供统一时钟。
2．为电网自动化设备、民航、铁路等交通调度统一时钟。
3．为广播电视系统，实时通信网络系统等授时、校时。
五．主要技术指标1．工作条件功耗：≤7W环境温度：-20℃～+55℃相对湿度：5％～95％（不结露）交流供电：220V ±20% 47Hz ～63Hz直流供电：220V ±20%2．主要性能指标接收频率：1575.42MHz接收通道：12通道并行接收时间精度：≤200ns捕获卫星时间：初始化典型值小于50秒，重新捕获时间典型值小于20秒。
天线射频灵敏度：捕获〈-130dBm，跟踪〈-130dBm脉冲校时精度：≤1us，双芯普通导线可传输达30米，阻抗250ΩIRIG-B码校时精度：≤1us，非调制方式传输可达200米，调制方式传输可达1500米，差分方式传输可达1200米。
串行口负载：RS-232可带标准负载1个，传输距离小于15米为宜。
RS-422可带标准负载32个，传输距离可达1500米。
RS-485可带标准负载32个，传输距离可达1200米。
六．装置结构1．外形尺寸1U19＂上架式机箱长448mm×高45mm×深240mm2U19＂上架式机箱长448mm×高89mm×深240mm图1．1U19＂上架式机箱卫星时钟外型尺寸图图2．2U19＂上架式机箱卫星时钟外型尺寸图2．装置的前面板及各功能的使用图3．1U19＂上架式机箱卫星时钟前面板示意图复位键：用于人工复位，如时钟出现工作异常，按下该键，片刻后装置将重新运行程序。
显示切换键：用于翻页显示时间、日期等信息。
3．装置的后面板及各部分的使用图4．1U19＂上架式机箱卫星时钟后面板示意图图5．2U19＂上架式机箱卫星时钟后面板示意图COM串行口：按照RS-232/422/485标准方式输出，COM1、COM2是RS-232，COM3、COM4是RS-422/485。
RS-232可双向通信，既能发出信息也能接受命令。
使用时严禁带电拔插！图6．RS-232串口输出示意图图7．RS-422/485串口输出示意图接线端子：自左向右每两个接点为一对输出端子，共52对端子。
1-48号端子可选择输出秒脉冲、分脉冲或IRIG-B三种信号，信号可以是空接点方式、有源方式或差分方式。
空接点对时c、e间外接工作电压5-24v（可根据用户要求生产c、e间外接工作电压DC220V的电平对时），允许电流Ice＜30mA，使用时被对时设备应提供直流工作电源，并注意极性不要接反，否则不能对时。
输出的秒脉冲是正脉冲，脉冲的上升沿与北京时间秒的零时刻同步，脉冲宽度500ms（可根据用户要求设定成20-980ms）。
由于脉冲输出采用纯硬件实现，因此可保证时间精度达到500纳秒，脉冲与串口组合对时，精度可达微秒级。
IRIG-B输出按照国际标准制造，可非调制或差分方式输出。
121号端子是失电故障报警接线端子，当设备失电时，输出端子内部闭合接通。
告警信号的电接口类型为继电器空接点，接点耐压<250V DC。
122号端子是卫星时钟不同步故障报警接线端子，当设备接收不到卫星信号时，输出端子内部开路。
告警信号的电接口类型为继电器空接点，接点耐压<250V DC。
图8．脉冲空接点对时示意图图9．IRIG-B接线示意图七．安装调试及操作说明1．天线的安装卫星接收天线是一个很小又易于安装的有源天线，它是保证卫星接收机与卫星同步的关键部件，它的架设正确与否直接关系到卫星时钟的性能。
天线安装时必须头朝上，牢固地固定在建筑物顶部；并要求可视天空范围开阔，以确保天线能够收到足够强的卫星信号。
天线安装位置应尽量远离或避开大功率微波及高频天线等信号盲区，减少其通信信号的串扰。
在多雷地区，天线的架设位置应避开雷击多发地带，同时要采取多种避雷措施。
铺设天线馈线时应避开干扰源，按照通讯电缆架设标准要求分管道铺设，严防电缆挤压打结。
天线电缆长度是根据天线增益严格设计的，不得剪断、延长、缩短或加装接头等，否则将严重影响接收效果，甚至收不到信号。
图10．天线安装示意图2．装置的安装装置应尽量安装在通风良好，环境干燥，靠近使用时钟信号的设备周围。
位置选定后，根据需要连接好电源线（最好选用直流电源，这样能更好地抗干扰，防雷击）天线、串口线、秒脉冲及IRIG-B连线等。
铺设电缆时所有信号连线必须远离或避开强磁场强电场等干扰区域，以防不能正常通讯对时。
各连线一定要连接牢固，天线BNC接头要旋紧扣住。
3．装置的开通调试装置安装好后，再次检查核对电缆的连接是否正确，确定正确无误后，打开电源开关，此时LCD液晶先显示Welcome choose to use San Xin，然后显示生产厂商电话号码。
最后显示未同步的时钟，见图。
图11．LCD显示时间首次开机需30-60秒初始化，即接收卫星信号，待液晶视窗右下脚“#”号变为“﹩”号时，说明初始化结束，装置已与卫星同步，此时装置显示和输出进入精确计时状态，按动显示切换键，可分页显示日期、星期、卫星数及今天是这一年中的第几天等信息。
图12．显示日期图13．显示星期图14．显示今天是今年的第几天图15．显示卫星数图16．显示纬度图17．显示经度图18．显示海拔高度八．设置卫星时钟串口发送波特率串口输出8位数据位，1位起始位，1位停止位，无校验，缺省状态波特率是4800BPS。
若要修改卫星时钟的波特率，需借助串口调试软件使卫星时钟与计算机建立正常的通信，然后按下述步骤操作。
1．设置串口波特率为2400BPS手动发送一次十六进制码BB 24 0D ，然后按卫星时钟复位键，让卫星时钟按2400BPS发送信息；同时重新设置串口调试软件，选择2400BPS接收。
2．设置串口波特率为4800BPS手动发送一次十六进制码BB 48 0D ，然后按卫星时钟复位键，让卫星时钟按4800BPS发送信息；同时重新设置串口调试软件，选择4800BPS接收。
3．设置串口波特率为9600BPS手动发送一次十六进制码BB 96 0D ，然后按卫星时钟复位键，让卫星时钟按9600BPS发送信息；同时重新设置串口调试软件，选择9600BPS接收。
4．设置串口波特率为19200BPS手动发送一次十六进制码BB 19 0D ，然后按卫星时钟复位键，让卫星时钟按19200BPS发送信息；同时重新设置串口调试软件，选择19200BPS接收。
九．配置卫星时钟时区设备缺省状态是北京时间，既UTC时间+8小时。
对于出口项目需要设置成当地时区或UTC时区。
若要修改时区，需借助串口调试软件，使卫星时钟与计算机建立正常的通信，然后按下述步骤操作。
1．GMT时区手动发送一次十六进制码CC 00 0D ，然后按卫星时钟复位键，让卫星时钟按GMT时区发送时钟。
2．GMT+1时区手动发送一次十六进制码CC 01 0D ，然后按卫星时钟复位键，让卫星时钟按GMT+1时区发送时钟。
3．GMT+2时区手动发送一次十六进制码CC 02 0D ，然后按卫星时钟复位键，让卫星时钟按GMT+2时区发送时钟。
