EH电磁流量计

合集下载

E+H电磁流量计说明书

技术资料TI 093D/06/en50104872 PROline promag 10 W电磁流量计用于水或者污水的流量测量仪表应用电磁流量计用于测量电导率最小达50 µS/cm 的液体，如：• 饮用水• 污水• 污泥标称直径 DN 25–600流体最高温度：硬橡胶：80 °C聚亚安酯：60 °C传感器长度符合 DVGW/ISO 标准优点• 本仪表是简单测量任务的理想解决方案– 电流输出用于显示当前的流量，脉冲输出用于驱动外部积算器或状态输出。

• 保证应用安全- Promag 10 提供全部基本功能以保证可靠性和测量值的稳定性高。

• 准确度±0.5% ，过程控制效果最佳。

• 应用在饮用水系统 – 其测量管衬里材料经过认证（KTW、NSF、WRC等）。

• 应用在最困难的条件（在竖井内振动或长期浸在水下）- 传感器能够与变送器分开安装，防护等级可达 IP 68。

• 服务友好 - 功能设计使维护更加容易 – HART、Fieldtool 和 FieldCheck 软件工具能支持设备验证而不必拆除传感器。

PROline Promag 10 W目录表功能与系统设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 机械结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 外形尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29材料. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3材料负载图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30测量变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 配套电极. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31测量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 过程连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31可运行流量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 表面粗糙度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4人机接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31输出信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 显示元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31报警信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 操作元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31负载. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 远方操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31小流量切除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4电隔离. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 认证与批准. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31标志. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31CE 电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5其它标准和规范. . . . . . . . . . . . . . . . . . . . . . . . . . 31测量装置的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 5 压力测量设备认证. . . . . . . . . . . . . . . . . . . . . . . 31远方仪表的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 6电源电压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 定货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32电缆密封管. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6电缆规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32功率消耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7电源故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32等电位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8性能特点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11参考运行条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11最大测量误差. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11重复性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11运行条件：安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12入口和参考段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16接头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17连接电缆长度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18运行条件：环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19环境温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19贮存温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19防护等级. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19抗冲击振动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电磁兼容性（EMC）. . . . . . . . . . . . . . . . . . . . . . . . . . . .19运行条件：过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20介质温度范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电导率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20介质压力范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20压力密封性（衬里）. . . . . . . . . . . . . . . . . . . . . . . . . . .20极限流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21压力损失. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222Endress+HauserPROline Promag 10 W功能与系统设计测量原理法拉第电磁感应定律指出，导体在磁场中运动时会产生感应电压。

E+H电磁流量计

E+H电磁流量计内部参数介绍及常见故障处理一、焙烧炉常用电磁流量计的类型：1．PROMAG 33：4号焙烧炉：W3K01F1-FT、W3K01F2-FT、W3K02F1-FT、W3K02F1-FT、FT003、FT005、FT0072．PROMAG 53：1号焙烧炉：FTQ174号焙烧炉：FT004、FT006二、电磁流量计的工作原理：电磁流量计的工作原理是基于法拉第电磁感应定律。

当导电金属杆以一定速度做垂直于磁力线方向的运动，即会产生感应电压。

如果磁场强度为B，金属杆长度为L，速度为v，那么产生的感应电压：参见下图。

电磁流量计工作原理图在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。

当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

假设电磁感应线圈产生磁场强度(B)为恒定，产生的感应电压(Ue)正比于流体速度(v)，管道截面积 (A)为已知，则体积流量(Qv)则可通过如下公式计算：Ue=B·L·vQ=v·A电磁流量计由流量传感器和变送器两大部分组成。

传感器测量管上下装有励磁线圈，通励磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到变送器。

励磁电流则由变送器提供。

按转换器与传感器组装方式分类，有分离型和一体型两种。

三、面板操作说明：感光触摸键菜单键（返回或进入）操作键（减少或菜单翻页）操作键（增加或菜单翻页）四、电磁流量计内部参数：电磁流量计内部参数是以矩阵式菜单形式给出的。

具体菜单如图1。

E+H电磁流量计的选择与安装技术资料

E+H电磁流量计的选择与安装技术资料E+H电磁流量计的选择与安装技术资料在企业应用E+H电磁流量计的计量实践中，有些单位的计量人员不注重其选择与安装要点，往往达不到计量的预期目的。

在此，笔者就E+H电磁流量计的选择与安装要点做一探讨，供有志提高企业计量水平的网友切磋。

一、首要明确本单位的计量需求应明确的计量需求有若干，主要有：测量介质，流量m3/h（最小、工作点、最大），介质温度℃，介质压力MPa，安装形式（管道式或插入式）等。

二、选用E+H电磁流量计的前提条件1、被测介质必须是导电性的液体（即要求被测的流体具有最低限度的电导率）。

2、被测介质不应含有较多的铁磁性介质或大量气泡。

三、应了解E+H电磁流量计的测量原理其测量原理基于法拉第电磁感应定律，即测量流量时流体流过垂直于流动方向的磁场，导电性流体的流动而感应出一个与平均流速（亦称体积流量）成正比的电压，该电压信号通过二个与流体直接接触的电极检出，并通过电缆传送至放大器，然后再将其转换成一输出信号。

四、应了解E+H电磁流量计的主要特点其主要特点有：⑴测量管内基本无压损，不易堵塞，对浆液类测量具有独特的适应性；⑵直管段要求低；⑶低频矩形波励磁，不受工频及现场集散干扰的影响，工作稳定可靠；⑷变送器躯体可采用全不锈钢，加装衬里材料后具有防酸、防碱、防腐蚀能力；⑸现场显示型转换器可采用专用的智能芯片，参数设定方便；⑹变送器内部可设自校系统，可随时对变送器常数及出厂校验值进行自校，便于调试和维修；⑺测量范围宽，满量程流速设定可在0.3m/s—12m/s范围内；⑻其插入式可在不断流状态下进行安装或拆卸；⑼使用范围广：可应用于化工、冶金、造纸、食品、石油、城市供水等领域。

五、E+H电磁流量计型号的选择要点1、首要明确是选择管道式地磁流量计，或是插入式电磁流量计。

2、一般情况下选择现场无显示型电磁流量计，其输出的4-20mA(或0-10mA)电流信号至控制室的二次仪表上并可显示流量和总量。

E+H 电磁流量计DTI200技术资料

Level
Pressure
Flow
Temperature Liquid Analysis
Registration来自SystemServices
Components
Solutions
电磁流量监控仪 Magphant
利
便
供
提
试
调
为
仅
，
监控与测量
有
应用广泛
所 ·带可选界限值的流量监控（继电器输出）
·采用4...20mA电流输出的流量测量
T型底座或塑料安装底座可从 Georg Fischer （+GF+）购买。
Endress + Hauser
4
Magphant
T型底座的材料可为PVC-U、PP及PVDF。
安装底座的材料可为PVC-U、PP及PE，且必须符合右图要求，满足指定的直径大小。长度L可由以下公式计算：
提
试
调
监控
为冷却系统
仅
监控
，
冷却系统
有
所泵体空转保护
泵体的冷却控制
应用实例
商
厂应用场合：
成套设备厂
归
权版
化学工业能源生产水处理
应用： —泵体空转保护 —流量监控 —根据流量大小进行开/关切换 —控制泵体、涡轮、压缩机及热交换机的冷却系统 —流量监控 —泵体功能监控 —监控发电厂中涡轮或发电机中轴承的冷却液 —变压器的冷却回路 —对配水系统中阀体进行状态指示
商操作安全
·通过符合IEC标准的EMC测试
厂 ·测量系统具有自监控功能
·采用集成测试方式，以确保电子部件能正常工

E+H电磁流量计的说明

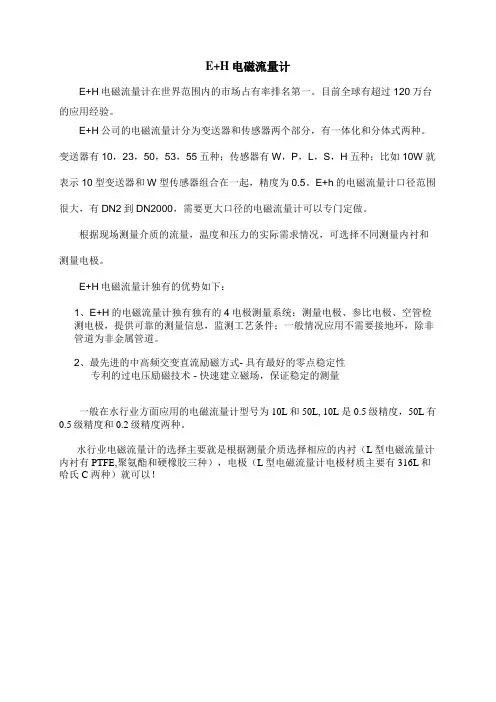

E+H电磁流量计
E+H电磁流量计在世界范围内的市场占有率排名第一。

目前全球有超过120万台的应用经验。

E+H公司的电磁流量计分为变送器和传感器两个部分，有一体化和分体式两种。

变送器有10，23，50，53，55五种；传感器有W，P，L，S，H五种；比如10W就表示10型变送器和W型传感器组合在一起，精度为0.5。

E+h的电磁流量计口径范围很大，有DN2到DN2000，需要更大口径的电磁流量计可以专门定做。

根据现场测量介质的流量，温度和压力的实际需求情况，可选择不同测量内衬和测量电极。

E+H电磁流量计独有的优势如下：
1、E+H的电磁流量计独有独有的4电极测量系统：测量电极、参比电极、空管检
测电极，提供可靠的测量信息，监测工艺条件；一般情况应用不需要接地环，除非管道为非金属管道。

2、最先进的中高频交变直流励磁方式- 具有最好的零点稳定性
专利的过电压励磁技术 - 快速建立磁场，保证稳定的测量
一般在水行业方面应用的电磁流量计型号为10L和50L, 10L是0.5级精度，50L有0.5级精度和0.2级精度两种。

水行业电磁流量计的选择主要就是根据测量介质选择相应的内衬（L型电磁流量计内衬有PTFE,聚氨酯和硬橡胶三种），电极（L型电磁流量计电极材质主要有316L和哈氏C 两种）就可以！。

德国EH恩德斯豪斯电磁流量计不显示的检查步骤

德国E+H恩德斯豪斯电磁流量计不显示的检查步骤电磁流量计，是一种新型的流量仪表，可以测量管内导电介质体积的流量。

并且电磁流量计以其独特的优势，广泛地应用于化工、环保、冶金、医药、造纸、给排水等行业。

尽管如此，但在使用中电磁流量计依然会出现故障问题，如不显示。

下面小编就为大家介绍电磁流量计不显示的原因。

首先，我们来了解下电磁流量计的优势：1、以其具有测量通道是一段无阻流检测件的光滑直管，不易阻塞而适用于测量含有固体颗粒或纤维的液固二相流体;2、同时电磁流量计不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道是最为适合;3、电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率(只要在某阀值以上)的变化影响不明显;4、与其它大部分流量仪表相比，前置直管段要求较低;5、电磁流量计测量范围度大，通常为20：1~50：1，可选流量范围宽;6、电磁流量计的口径范围比其它品种流量仪表宽，从几毫米到3米;7、可测量正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多;8、仪表输出本质上是线性的;9、易于选择与流体接触件的材料品种，可应用于腐蚀性流体等优点。

其次，当德国E+H恩德斯豪斯电磁流量计不显示的检查步骤在使用中出现不显示的情况时，我们可以从以下几个方面进行检查：1、检查电源是否接通2、检查电源保险丝是否完好;3、检查供电电压是否符合要求;4、检查显示器对比度调节是否能够调节，并且调节是否合适;5、如果上述前3项A、B、C都正常，第D项显示器对比度调节不能够调节请将转换器交生产厂维修。

德国E+H恩德斯豪斯电磁流量计不显示的检查步骤。

如何正确安装E+H电磁流量计

如何正确安装E+H电磁流量计如何正确安装E+H电磁流量计E+H电磁流量计流动的导电介质相当于运动的导体，极性交替变换的开关直流电生成直流磁场，感应电压与介质流速成正比，通过两个测量电极将感应电压加载在放大器上。

根据感应电压测得介质流速，基于管道横截面积计算得到体积流量。

E+H电磁流量计优势：测量可靠：无直管段安装要求的全通径电磁流量计，可直接安装在管道弯头下游高精度测量，无压损四电极结构：传感器采用四电极设计，测量电极、参比电极和空管检测电极，在连接金属管道时不需要接地环，EPD空管检测电极可检测是否满管应用广泛：传感器通过EN ISO12944防腐认证，支持埋地安装使用或长期水下测量操控性：可以使用移动终端设备安装SmartBlue app蓝牙通讯操作调试，也可直接通过2.4"LCD触摸屏操作，触摸屏可自动旋转方向调试简单高效：仪表自带调试操作向导菜单，能够逐步指导用户轻松、正确地完成仪表调试E+H电磁流量计自校验功能：采用 Heartbeat Technology 心跳技术，无需中断生产过程即可对仪表进行自校验，经过第三方机构TUV认证经久耐用：传感器经大量实际应用验证，自1977年起，全球已有超过300万台仪表成功投用E+H电磁流量计产品设计：流量计由1台变送器和1个传感器组成。

提供两种结构类型的仪表，一体型：变送器和传感器组成一个整体机械单元；分体型：变送器和传感器分开安装。

直接测量变量：体积流量、电导率测量变量计算值：质量流量量程比：大于1000：1测量范围：在测量精度范围内，典型流速范围v=0.01…10m/s公称口径：DN25 (2400)最大测量误差Volume flow ：±0.5% o.r.±1mm/s重复性Volume flow：最大±0.1% o.r.±0.5mm/s介质电导率：≥5 μs/cm介质温度范围：-20...+90 °C（与内衬有关）最大过程压力：PN40，Class300，20K过程连接：松套法兰，固定法兰内衬材质：硬橡胶、聚氨酯、PTFE电极材质：不锈钢316L，Alloy C22合金电源：24VDC，100…240VAC输出信号：4 … 20 mA HART，脉冲/频率/开关量通信协议：HART，Modbus RS485德国E+H电磁流量计特点1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；2、测量管内无碍流动部件，无压损，直管段要求较低。

E+H电磁流量计说明书

KA026D/06/zh/11.0971106919简明操作指南Proline Promag 50电磁流量测量系统68本《简明操作指南》不能替代供货范围中的《操作手册》。

详细信息请参考《操作手册》以及随附CD 上的其它文档。

完整的设备文档包括：•《简明操作指南》•与仪表型号相符的相关文档：–《操作手册》和《仪表功能描述》–防爆证书及安全证书–安装指南 - 与仪表型号相关(例如防爆证书、压力设备规程等)–其它相关信息目录Proline Promag 50目录1 安全指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 运往测量点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 Promag W和Promag L传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122.4 Promag P传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132.5 Promag W、Promag P和Promag L的紧固扭矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142.6 Promag H传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212.7 变送器外壳的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232.8 安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273.1 不同外壳类型的仪表连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283.2 分体式仪表的电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293.3 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 323.4 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333.5 连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334 硬件设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344.1 设备地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344.2 终端电阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 365 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375.1 开启测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375.2 运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 385.3 浏览功能表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395.4 调用快速设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405.5 软件设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415.6 故障检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 2Endress+HauserProline Promag 50安全指南1安全指南1.1用途•本测量设备仅用于测量密闭管道中导电介质的流量。

E+H电磁流量计

E+H电磁流量计——张春波一：测量原理根据法拉第电磁感应定律，导电流体通过磁场作切割磁力线运动时在垂直于磁场及流速的方向产生感应电动势：Ue=BLVQ=AVB磁场强度L导体在磁场内长度V导体运动速度Q体积流量A管道横截面在电磁量传感器中，感应电势由二个与介质接触的电极检出，并传送至转换器转换成4-20mA电流信号输出二：安装1.竖直安装（安装在竖直管道上）：液体静止时不致于使油污沾在电极上。

2.水平安装（安装在水平管道上）：两电极轴线必须水平，防止有气泡罩注电极导致绝缘。

3.传感器所在管道两端支撑点不大于10m。

4传感器应安装在易产生湍流的装置上游（如阀门等）传感器进口直管道需>3.5DN，出口直管道需>2DN。

5安装位置：只有等管才能测量，因此以下两处位置应该避免：A、不安装在最高点（气泡）。

B、不安装在一开口向下的管道出口处。

但以上两位置任选一项的话，B项可选。

6.等管的情况：对于倾斜的管道，应采纳与直管道相似的安装距离，但不要将传感器安装在最低点。

为增加可靠性，提供一个EPD(Empty pipeDetection)，这个选项在测量管中有一个外加电极。

7.不要将传感器安装在泵子的吸入端，可能形成真空。

三：接线1.变送器内接线：2.传感器内接线：3：接地1、安装管道为无衬里的金属管，并且管道已经接地，只需将变送器外壳接地即可。

2、金属管道没有接地，用至少6平方毫米的铜线将传感器法兰、管道法兰以及传感器和变送器的外壳接地。

（见下图）3、塑料管道、内衬管道以及电化学腐蚀性介质必须使用接地环，在此不详细介绍。

四：常用功能参数设置操作示意图：Function group System UnitsCurrent outputPulse/Freq outputRelaysBatchingDisplayCommunicationPressing Parameters System Parameters Sensor data功能说明：•1、System units：其中L/min.m3.mm三个单位不能随便改动，因为与微机对应设。

E H 电磁流量计10L

E H 电磁流量计10L1. 引言电磁流量计是一种常用于流体测量的设备，通过测量流体的磁场变化来计算流体的流量。

E H 电磁流量计10L是一种流量计，适用于测量流体流量为10升/分钟的场景。

本文档将介绍E H 电磁流量计10L的主要特点、安装方法以及使用注意事项。

2. 主要特点E H 电磁流量计10L具有以下主要特点：•测量范围广泛：E H 电磁流量计10L适用于10升/分钟的流体流量测量。

•高精度测量：E H 电磁流量计10L具有高精度的测量能力，能够满足各种精确度要求。

•简易安装：E H 电磁流量计10L采用螺纹连接方式，安装方便快捷。

•耐腐蚀性能：E H 电磁流量计10L的传感器采用耐腐蚀材料制造，适用于多种液体介质。

3. 安装方法安装E H 电磁流量计10L时，按照以下步骤进行：1.准备工作：确保安装地点的平整度和通风状况符合要求。

2.安装传感器：将传感器固定在管道上，确保与管道平行，并注意避开任何干扰源。

3.连接电源：将电源线与电磁流量计10L连接，确保电源正常供应。

4.连接输出信号线：将输出信号线与控制系统连接，确保数据传输正常。

4. 使用注意事项使用E H 电磁流量计10L时，需要注意以下事项：•温度限制：E H 电磁流量计10L的工作温度范围为-10℃至60℃，超出该范围可能导致测量精度降低，甚至损坏设备。

•清洁维护：定期清洁电磁流量计10L的传感器，避免杂质积聚影响测量精度。

•避免冲击：避免对E H 电磁流量计10L施加外部冲击，以免损坏设备。

•校准：定期对E H 电磁流量计10L进行校准，以确保测量数据的准确性。

5. 结论E H 电磁流量计10L是一种适用于10升/分钟流体流量测量的设备。

本文档介绍了E H 电磁流量计10L的主要特点、安装方法以及使用注意事项。

通过正确安装和使用，可以确保E H 电磁流量计10L的可靠性和精确性。

希望本文档对您理解E H 电磁流量计10L有所帮助。

EH电磁流量计工作原理和特点

E+H电磁流量计工作原理和特点
E+H电磁流量计的工作原理
电磁流量计的基本原理是法拉第电磁感应定律，即导体在磁场中切割磁力运动时，其两端产生感应电动势E为：
(1)
式中，K为仪表常数；B为磁感应强度(T)；v为导体运动平均速度m/s；D为管道内径(m)。

图1 电磁流量计工作原理
电磁流量计工作原理和结构如图1所示，由流量传感器和转换器两大部分组成。

测量流量时，导电性液体相当于法拉第试验中的导电金属棒，以平均速度v 流过垂直于流动方向的磁场。

导电性液体的流动，在测量电极上感应出与平均流速成正比的电压。

其感应电压信号E通过一对或一对以上的与液体直接接触的电极检测出来。

根据流体的体积流量公式为
(2)
由公式(2)可知，Q与v是成正比的一一对应函数，那么E与Q也是成正比的一一对应函数，测出了感应电压E也即测出了介质的体积流量Q。

测出的感应电压E由电缆送至转换器，通过智能化处理，然后LCD显示，或转换成标准信号4～20mA输出。

E+H电磁流量计特点
(1)测量管道内无阻力元件，没有附加的压力损失，不易发生堵塞，具有显著的节能意义；
(2)测量管道内无可动部件，不易磨损，因此传感器寿命长；
(3)传感器所需的直管段较短，方便安装；
(4)合理选择电极和内衬材料，可耐腐蚀和耐磨损；
(5)双向测量系统，可测正反向流量；
(6)流量的测量为体积流量，不受流量的密度、粘度、温度、压力、和电导率变化的影响；
(7)传感器感应电压信号与平均流速呈线性关系，测量精度高(±0.3～-0.5％)，量程比宽(1：150)。

E H电磁流量计的4大连接方式

E+H电磁流量计的4大连接方式
随着时代的变化，工业的发展，现在对流量计的需求也越来越高，需要流量计的行业也一直在变化和增加，作为流量计厂家，满足客户流量计质量和售后服务的时候，首要的一个要保证流量计的安装，根据不同的行业，不同的设备，连接形式不同，简单的说下现在主流的几种连接方式。

E+H电磁流量计的4大连接方式
一、法兰连接：这种连接方式是比较传统的，流量计的两端都有可以连接的法兰，在与管道连接的时候，只要把两端的法兰与管道上的法兰用螺栓固定好就可以了，这种连接可以单向安装。

这种连接的传感器体积比较小，只适合在小管道中使用。

二、螺纹连接：也有一些小口径的流量计采用的是螺纹连接，一般在医疗、食品行业中会使用这种连接方式。

另外，这种连接在石油、勘探中也有一定的应用。

三、夹装连接：这种连接方式比较先进，一些自身没有法兰的流量计采用的是这种连接，可以用螺栓夹持在管道两个法兰之间，连接方式比较简单。

大家有必要知道电磁流量计的安装方法，在进行夹装连接的时候就不会出现错误了。

四、卫生型连接：现在一些小口径的管道采用的就是这种连接，常常也把卫生型连接称作是卡箍式连接，通过这种连接，可以快速安装和拆卸流量计，其日常清洗和维护也是很方便的。

均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。

E+H电磁流量计的4大连接方式。

E+H电磁流量计面板操作

E+H电磁流量计面板操作
1、按“E”进入“GROUP SELECT”（主菜单），按“+”找到“system units（系统单位）”，按“E”进入，此时，画面显示为“unit volume flow”（体积流量单位），按“+”和“—”进行设置，按“E”键确定存储。

设定完以后，同时按“+”“—”返回总菜单
2、从主菜单，按“+”找到“user interface （用户界面）”，按“E”进入，显示为“assigne line 1（第一行显示变量）”，按“+”找到“volume flow”（体积流量），按“E”确认，返回主菜单。

3、从主菜单，按“+”找到“current output 1（电流输出）”按“E”进入，画面显示为“assign current”（定义输出电流），按“+”找到“volume flow”（体积流量），按“E”确认，再次按“E”，画面显示为“current span”（电流范围），按“+”选择“4-20mA hart nam”，按“E”确认，显示画面为“value 0_4mA”输入0-4mA对应值，按“E”确认进入下一子菜单，，此时，显示画面为“value20mA”，输入20mA对应值，按“E”确认并保存，返回主菜单。

4、从主菜单，按“+”找到“processparameter （过程参数）”按“E”进入，画面为“assigne lf-cut off（小流量切除）”，
按“+”找到“volume flow（体积流量）”按“E”确定，再次按“E”，进入“on-val。

Lf-cutoff”，输入数值（此数值为总流量的3~5%），按“E”保存。

E+H电磁流量计设置

• 制造商对由于不恰当使用或用于非指定用途而引起的损坏不承担责任。
1.2 安装、调试和操作
• 本测量设备必须由获得授权的合格专业人员 ( 例如电工 ) 进行安装、连接、调试和维护，并要完全遵守《简明操作指南》、适用规范、法律法规以及证书 ( 与应用条件相关 ) 中的规定。
• 专业人员必须事先阅读《简明操作指南》，理解并遵守其中的规定。如有任何不理解部分，必须阅读《操作手册》 ( 参考 CD)。《操作手册》中提供了关于本测量设备的详细信息。
程等 ) – 其它相关信息
KA029D/06/zh/09.07 71106923
目录
Proline Promag 55
目录
1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
• 本测量设备的设计满足先进的安全要求，已经通过出厂测试，可放心使用。本设备遵守相关的法规和欧洲标准。
• 遵守铭牌上的技术参数！ • 技术人员必须按照接线图对本测量设备进行正确的接线和接地。 • 对于特殊流体 ( 包括清洁用流体 )，Endress+Hauser 将很乐意帮助您确认接液材料的耐
腐蚀性。但是，过程中的温度、浓度或污染度的轻微变化可能会导致接液部件耐腐蚀性能发生改变。因此， Endress+Hauser 对在特定应用中发生的接液材料的耐腐蚀性问题不承担任何责任。用户应妥善选择接液材料。在危险应用中，必须评估风险并采取防范措施。
• SIL 2 应用环境中使用的测量系统，必须遵守独立的功能安全手册 ( 参考 CD)。 • 在卫生领域的应用
用于卫生领域的测量设备具有专用的标记。使用此类设备时，必须遵守相关的国家规定。 • 压力仪表对于需要监控的系统中使用的测量设备，在其铭牌上有相应的标记。使用此类设备时，必须遵守相关的国家规定。 CD 上针对需监控系统中的压力仪表的文档是整个设备文档的组成部分。必须遵守该 Ex 防爆文档中提供的安装规范、连接参数以及安全说明。 • Endress+Hauser 非常乐意帮助您解答有关认证、应用领域以及具体实施中的问题。

E+H电磁流量计培训资料

E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。

当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时，会在液体两侧产生感应电动势。

这个感应电动势的大小与液体的流速成正比，通过测量感应电动势的大小，就可以计算出液体的流量。

具体来说，电磁流量计由传感器和转换器两部分组成。

传感器主要包括测量管、励磁线圈、电极等。

励磁线圈产生磁场，当液体流过测量管时，切割磁力线产生感应电动势，电极检测到这个电动势并传输给转换器。

转换器将接收到的信号进行放大、处理和转换，最终以流量值的形式显示出来。

二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高，能够满足大多数工业应用的需求。

2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米，适用于不同规模的流量测量。

3、不受流体性质影响电磁流量计对于被测液体的物理性质，如温度、压力、粘度、密度等的变化不敏感，只要液体具有一定的导电性，就可以进行准确测量。

4、无压力损失由于测量过程中没有阻碍流体流动的部件，所以电磁流量计不会产生压力损失，节省了能源。

5、可靠性高结构简单，且没有可动部件，因此具有较长的使用寿命和较高的可靠性。

三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方，一般要求上游直管段长度不小于 5 倍管径，下游直管段长度不小于 3 倍管径。

避免安装在弯头、阀门、泵等附近，以免影响测量精度。

2、安装方向电磁流量计的安装方向应与流体流动方向一致，并且要保证测量管内充满液体。

3、接地为了减少电磁干扰，电磁流量计必须良好接地。

接地电阻应小于10Ω。

4、避免强磁场干扰应远离强磁场源，如大型电机、变压器等，以免影响测量结果。

四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前，需要检查仪表的接线是否正确，接地是否良好，管道内是否充满液体等。

2、参数设置根据实际测量需求，设置仪表的参数，如管径、流量单位、量程等。

E+H 电磁流量计

一、用途
E+H电磁流量计仅用于测量密闭管道中导电介质的流量。

在测量去离子水时候。

其介质的最小电导率是20us/㎝。

而对于大部分的液体，测量时所需要的最小电导率为520us/㎝。

二、安装条件
1、测量管中出现气体积聚或形成气泡时，会增加测量误差，因此在安装传感器时，应注意以下安装：
1)管道最高点，易积聚气泡，不宜安装传感器；
2)安装在向下排空管道的上方，易产生气泡，不宜安装传感器；
3)不要将传感器安装在泵的入口侧，以避免抽压时损坏测量管内衬（使用隔膜
泵或蠕动泵时，需要安装缓冲器，再安装传感器）；
4)在倾斜非满管状态的管道中，传感器不能安装在倾斜管道的最低点，建议安
装排泄阀；
5)在长于5m(16英尺)的向下管道中，需要在传感器的下游安装虹吸管或排放
阀，以避免抽压时损坏测量管内衬还可以防止系统因压力下降而产生的空穴。

6)在使用过程中，如果不能确保介质接地，一定要安装接地环，确定传感器外
壳接地，如图所示：
2、在使用分体式仪表时应注意以下几点：
将电缆固定敷设在金属的屏蔽管道中，电缆的移动会导致测量信号失真，特别是流体的电导率降低时。

1) 请勿将电缆敷设在电气设备和开关柜附近。

2) 请确保变送器和传感器等电势。

3) 所允许的电缆长度L 取决于流体的电导率.
如下图所示：
希望大家支持我们，与我们携手共进！
欢迎访问西安博适自动化仪表有限公司！
我公司官方网站：
灰色阴影区域=允许范围
L （单位：m ）=连接电缆长度
液体电导率（单位：us/㎝）单位：us/㎝ 5 100 200 10 100 200 单位：m
接地环。

e+h电磁流量计参数

e+h电磁流量计参数
主要性能参数
1、描述：
e + h电磁流量计是一种用于测量液体和气体流量的非接触式流量计，其原理是利用射流涡流的电磁力场在流体管道中产生的阻力感应出流量。

2、技术参数：
（1）可测流量范围：
e + h电磁流量计可测流量范围从0.03m3 / h至1000m3 / h，可测流体的最高温度为+150℃，最高压力为40bar，最大质量流速为60m/s，介质粘度最高达1000mm2/s，流量精度高达± 0.2％。

（2）安装方式：
e + h电磁流量计可以采用直接插入安装，悬挂安装，法兰安装和安全支架安装四种安装方式，适用于所有常见的管道体系。

（3）显示方式：
e + h电磁流量计可采用台式显示器，墙壁挂架，终端控制器或多参数传感器等多种显示方式，以满足不同用户的不同需求。

（4）应用：
e + h电磁流量计广泛应用于工业厂房及水处理厂，用于流量的控制和计量，以及热力发电站、热力网络水表的准确测量等领域。

- 1 -。

EHP电磁流量计介绍及检修

E+H Promag 50电磁流量计介绍及检修工作原理是根据法拉第电磁感应定律进行流量测量的流量计;电磁流量计的优点是压损极小,可测流量范围大;最大流量与最小流量的比值一般为20：1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量;但它不能测量气体、蒸汽以及纯净水的流量;当导体在中作切割磁力线运动时,在导体中会产生感应电势,感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比;同理,导电流体在磁场中作垂直方向流动而切割磁感应力线时,也会在管道两边的电极上产生感应电势;感应电势的方向由右手定则判定,感应电势的大小由下式确定：Ex=BDv－－－－－－－－－－－－－－－－-式1式中Ex—感应电势,V；B—磁感应强度,T D—管道内径,m v—液体的平均流速,m/s然而体积流量qv等于流体的流速v与管道截面积πD2/4的乘积,将式1代入该式得：Qv=πD/4B Ex －－－－－－－－-式2由上式可知,在管道直径D己定且保持磁感应强度B不变时,被测体积流量与感应电势呈线性关系;若在管道两侧各插入一根电极,就可引入感应电势Ex,测量此电势的大小,就可求得体积流量;2原理参数据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为：E=B·V·D·K式中：E－感应电势；K－与磁场分布及轴向长度有关的系数；B－磁感应强度；V－导电液体平均流速；D－电极间距；测量管内直径传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量;转换器有4~20mA输出,报警输出及频率输出,并设有RS－485等通讯接口,并支持HART和MODBUS 协议;注：不同电磁流量计参数略有差异,使用时请务必查看说明书;测量原理根据法拉第电磁感应定律,在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速v流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明,只要管道内流速分布为轴对称分布,两电极之间产生感生电动势：e=KBDv 3-36式中,v为管道截面上的平均流速,k为仪表常数;由此可得管道的体积流量为：qv= πeD/4KB 3-37由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关;这就是电磁流量计的测量原理;需要说明的是,要使式3—37严格成立,必须使电磁流量计测量条件满足下列假定：①磁场是均匀分布的恒定磁场;②被测流体的流速轴对称分布;③被测液体是非磁性的;④被测的电导率均匀且各向同性;4注意事项1、尽量避开铁磁性物体及具有强电磁场的设备,以免磁场影响传感器的工作磁场和流量信号;2、应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20～+60℃,相对湿度小于85%;3、流量计周围应有充裕的空间,便于检测与维修;部件介绍结构：电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成;磁路系统：其作用是产生均匀的直流或交流磁场;直流磁路用永久磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之产蝗内阻增大,因而严重影响仪表正常工作;当管道直径较大时,永久磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的;测量导管：其作用是让被测导电性液体通过;为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等;电极：其作用是引出和被测量成正比的感应电势信号;电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍;它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度;外壳：应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰;衬里：在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里;它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路;衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等;转换器：由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号;其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号;常见使用故障典型故障诊断及处理1. 无流量输出;检查电源部分是否存在故障,测试电源电压是否正常；测试保险丝通断；检查传感器箭头是否与流体流向一致,如不一致调换传感器安装方向；检查传感器是否充满流体,如没有充满流体,更换管道或垂直安装;2. 信号越来越小或突然下降;测试两电极间绝缘是否破坏或被短路,两电极间电阻值正常在70～100Ω之间；测量管内壁可能沉积污垢,应清洗和擦拭电极,切勿划伤内衬;测量管衬里是否破坏,如破坏应予以更换;3.零点不稳定,检查介质是否充满测量管及介质中是否存在气泡,如有气泡可在上游加装消气器,如水平安装可改成垂直安装；检查仪表接地是否完好,检查介质是否淤积于测量管中,清除时注意不要将内衬划伤;4.流量指示值与实际值不符;检查传感器中的流体是否充满管,有无气泡,如有气泡可在上游加装消气器；检查各接地情况是否良好；检查流量计上游是否有阀,如有,移至下游或使之全开；检查转换器量程设定是否正确,如不对,重新设定正确量程;5. 示值在某一区间波动;检查环境条件是否发生变化,如出现新干扰源及其他影响仪表正常工作的磁源或震动等,应及时清除干扰或将流量计移位；检查测试信号电缆,用绝缘胶带进行端部处理,使导线、内屏蔽层、外屏蔽层、壳体之间不相互接触;选用电磁流量计测量流量的流体必须是导电的,因此不导电的气体、蒸汽、油类、丙铜等物质不能选用电磁流量计测量流量;故障报警诊断无显示且无输出信号1.检查电源2.检查保险丝测量症状分析。

E+H电磁流量计的安装注意事项都有哪些

E+H电磁流量计的安装注意事项都有哪些E+H电磁流量计是依据法拉第电磁感应定律订立，用来测量导
电流体的体积流量。

由于独特的特点，目前已广泛地应用于工业上各种导电液体的
测量。

重要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统掌控。

E+H电磁流量计没有可动部件，也没有阻流件，不会引起压力
损失，同时也不会引起磨损，堵塞等问题。

它是一体积流量测量仪表，在测量过程中不受被测介质的温度、粘度、密度以及导电率（在肯定范围内）的影响。

E+H电磁流量计的安装时需注意的问题
安装问题对不同原理的流量计要求是不一样的。

对有些流量计，比如差压式流量计、速度流量计，按规程规定
在流量计的上、下游需配备肯定长度的或较长的直管段，以保证流
量计进口端前流体流动达到充分进展。

而另一些流量计，比如对容积式流量计、浮子流量计等则对直
管段长度就没有要求或要求较低。

还有的流量计因受安装的影响而产生肯定的误差，比如，科里
奥利质量流量计，由于安装应力的影响会给使用带来很大的误差。

追溯流量计在使用中显现问题，可能未必都是由于流量计本身的问题，很多情形是由于安装不善所致。

一般常见的问题有下面几种：
①把差压式流量计孔板的进口面反装；
②流量传感器安装在流速分布剖面不良的场所；
③连接到差压装置的引压管中存在不希望存在的相；
④流量计安装在有害的环境或不易接近的地方；
⑤流量计流动方向安装错误；
⑥流量计或电信号传输线置于强电磁场下；
⑦将易受振动干扰的流量计安装在有振动的管道上；
⑧缺少必要的防护性配件。
