微机保护珠海瑞捷RDS100系列产品介绍
2011年广东省自主创新产品名单
三年
44
11A020044
DFT ES磁盘阵列
深圳市迪菲特科技股份有限公司
DFT ES磁盘阵列
三年
第 5 页，共 81 页
附件：
2011年广东省拟认定自主创新产品名单
(2011.11.07)
序号
认定编号
产品名称
单位名称
产品型号/规格/版本号
有效年限
45
11A020045
DFT VTL 虚拟带库
深圳市迪菲特科技股份有限公司
JT160-E;JT160B-E;V160-E;V160B-E;V160S-ER
三年
第 2 页，共 81 页
附件：
2011年广东省拟认定自主创新产品名单
(2011.11.07)
序号
认定编号
产品名称
单位名称
产品型号/规格/版本号
有效年限
18
11A010018
高稳定性高传输速度的防水连接器
广州市恒吉电子科技有限公司
多媒体数字灯
广州彩熠灯光有限公司
FINE DMⅠ;FINE DMⅡ;FINE OMⅠ;FINE MSⅠ
三年
10
11A010010
代代星体感游戏套装
广州代代星电子科技有限公司
GM-902
三年
11
11A010011
穿墙(大堂)式现金循环自动柜员机
广州广电运通金融电子股份有限公司
H68N(L)
三年
12
11A010012
华为技术有限公司
S3700-52P;S3700-28TP;S3700-28TP-EI-24S;S3700-52PPWR;S3700-52P-EI-24S
三年
yz100微机保护装置说明书
yz100微机保护装置说明书
YZ100微机保护装置是一种用于保护电力系统的智能设备，以下是说明书：
产品概述：
YZ100微机保护装置是一种用于电能质量管理的智能设备，主要用于变电站、配电室、发电厂等电力系统的保护和控制。
主要技术参数:
1. 输入电压：AC220V
2. 额定电压：AC380V
3. 频率范围：50Hz ~ 60Hz
4. 绝缘电阻：≥50MΩ
5. 保护功能：过载、短路、欠压、过压、地电流等多种功能。
特点：
1. 采用微机控制技术，具有高度集成、高精度、高可靠性和先进的数字处理能力。
2. 可以实现多种基本保护功能，包括过载、短路、欠压、过压、失电、电流变化等。
3. 支持通信接口，可以通过RS485、MODBUS等标准协议与其他设备进行通讯。
4. 采用了非接触式触摸屏设计，方便维护、升级和安装。
使用方法：
1. 在安装YZ100微机保护装置时，需要按照说明书和安装指南进行严格要求，以确保设备的性能和可靠性。
2. 在使用YZ100微机保护装置时，应先进行相应设置和配置，确保设备的准确性和完整性。
3. 在启动设备、进行保护和控制操作时，需要按照产品说明书操作，严格遵守相应的操作规程和安全要求。
注意事项：
1. YZ100微机保护装置是一种高精度、高可靠性的智能电力设备，安装和使用过程中应注意防止盗窃、损坏和误用。
2. 确保设备的性能和可靠性，需要进行相应的保养和维护，如检查接线、电源供应、设备冷却，检测装置性能参数等。
3. 保证设备的运行安全需要定期进行检查、测试和维护，并严格按照相关规定和保养措施进行操作。
RDS 系列 微机保护 使用说明书 V
微机保护及自动装置使用说明书珠 海 瑞 捷 电 气 有 限 公 司ZHU HAI RADIANCE ELECTRIC CO.LTD2010年10月RDS210系列 V1.0珠 海 瑞 捷 电 气 有 限 公 司ZHU HAI RADIANCE ELECTRIC CO.LTD地址:广东 珠海 唐家湾 哈工大路1号新经济资源开发港 电话:(0756)3628508 3628518 3628528 3628568 传真:(0756)3628598目 录第一章 RDS210系列产品概述.............................................................................. - 1 - 第二章 RDS210FT型微机线路保护装置使用说明................................................. - 4 - 第三章 RDS210FB型微机线路保护装置使用说明 .............................................. - 17 - 第四章 RDS210M1微机电动机保护装置使用说明.............................................. - 33 - 第五章 RDS210M2型微机电动机差动保护装置使用说明 ................................... - 46 - 第六章 RDS210C型微机电容器保护装置使用说明............................................. - 51 - 第七章 RDS210P型微机PT保护装置使用说明.................................................. - 61 - 第八章 RDS210B型微机备用电源自投装置使用说明 ......................................... - 68 - 第九章 RDS210MB型微机备自投保护装置........................................................ - 75 - 第十章 RDS210系列保护装置操作说明 ............................................................. - 85 - 第十一章常见问题解答 ..................................................................................... - 97 -微机保护使用说明书第一章 RDS210系列产品概述一、RDS210系列产品特点RDS210系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
微机保护珠海瑞捷RDS100

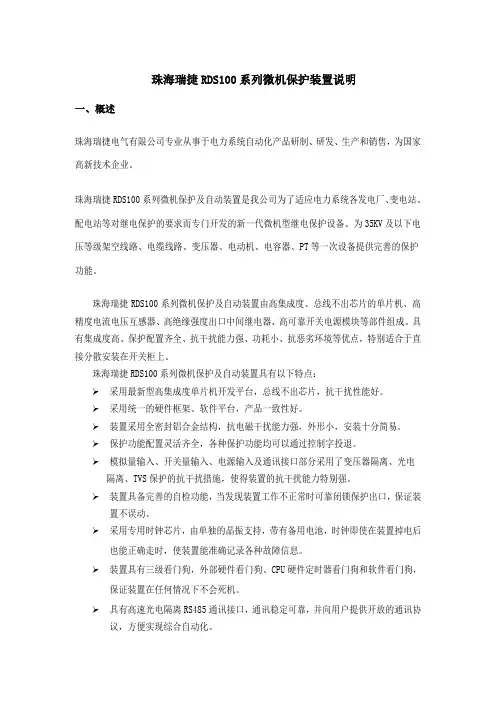

珠海瑞捷RDS100系列微机保护装置说明一、概述珠海瑞捷电气有限公司专业从事于电力系统自动化产品研制、研发、生产和销售，为国家高新技术企业。
珠海瑞捷RDS100系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。
珠海瑞捷RDS100系列微机保护及自动装置由高集成度、总线不出芯片的单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点，特别适合于直接分散安装在开关柜上。
珠海瑞捷RDS100系列微机保护及自动装置具有以下特点：➢采用最新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
➢采用统一的硬件框架、软件平台，产品一致性好。
➢装置采用全密封铝合金结构，抗电磁干扰能力强，外形小，安装十分简易。
➢保护功能配置灵活齐全，各种保护功能均可以通过控制字投退。
➢模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
➢装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
➢采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
➢装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
➢具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。
➢装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
➢采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
珠海瑞捷rds200说明书

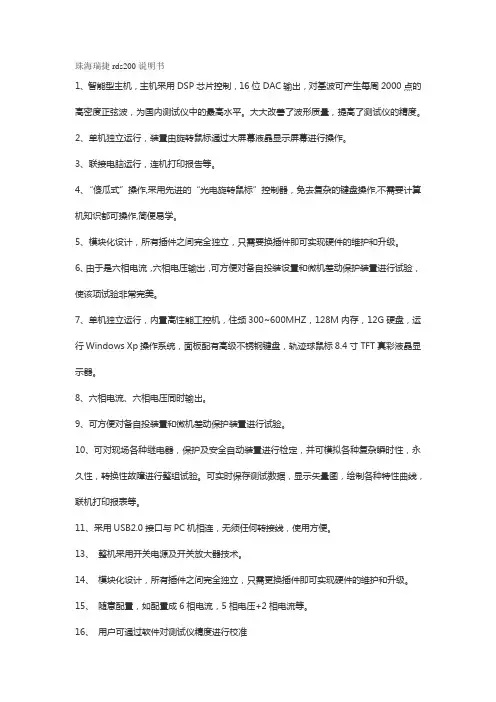

珠海瑞捷rds200说明书1、智能型主机，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平。
大大改善了波形质量，提高了测试仪的精度。
2、单机独立运行，装置由旋转鼠标通过大屏幕液晶显示屏幕进行操作。
3、联接电脑运行，连机打印报告等。
4、“傻瓜式”操作,采用先进的“光电旋转鼠标”控制器，免去复杂的键盘操作,不需要计算机知识都可操作,简便易学。
5、模块化设计，所有插件之间完全独立，只需要换插件即可实现硬件的维护和升级。
6、由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动保护装置进行试验，使该项试验非常完美。
7、单机独立运行，内置高性能工控机，住频300~600MHZ，128M内存，12G硬盘，运行Windows Xp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标8.4寸TFT真彩液晶显示器。
8、六相电流、六相电压同时输出。
9、可方便对备自投装置和微机差动保护装置进行试验。
10、可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。
可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
11、采用USB2.0接口与PC机相连，无须任何转接线，使用方便。
13、整机采用开关电源及开关放大器技术。
14、模块化设计，所有插件之间完全独立，只需更换插件即可实现硬件的维护和升级。
15、随意配置，如配置成6相电流，5相电压+2相电流等。
16、用户可通过软件对测试仪精度进行校准17、可对Comtrade格式的故障录波数据进行回放。
18、按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。
19、微机继电保护测试仪供电电压下降到120V时，仍保证装置正常工作。
20、功放采用硬件保护方式，保证装置的可靠性。
人民电器 RDS5系列电动机保护断路器 产品说明书
产品概述
RDS5系列电动机保护断路器适用于交流电压至690V ，额定频率50Hz/60Hz ，额定电流从0.1到80A 的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，也可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。
产品符合：GB/T 14048.2、GB/T 14048.4、IEC60947-2 、IEC60947-4-1标准。
附件
205
选型指南
注：旋钮款只有32
壳架，附加与按钮款通用
断路器规格及短路分断能力
主要技术参数
206
外形尺寸
RDS5-80附件及外形尺寸
RDS5-32
附件及外形尺寸
订货时应注明型号规格、额定电流范围、数量及附件名称等。
如需订RDS5-80，56-80A 电动机保护断路器20台。
瞬时辅助触头可写成：RDS5-A01 1NO+1NC ，20台。
订货须知
207
RDS5-32X 附件及外形尺寸。
珠海瑞捷RDS3000 综合自动化系统
珠海瑞捷电气有限公司RDS3000综合自动化系统RDS3000变电站综合自动化系统是基于分层分布式结构的计算机集控系统，适用于各级变电站、开关站、配电站，采用最先进的计算机技术和通讯技术，可以对站内所有一次设备进行实时监控，完成保护、测量、控制、开关变位状态记录、远方数据交换等功能，抗干扰性能优越，运行可靠，是各种电站实现无人或少人值班的理想选择。
该系统的主要特点有：1.1 分层分布结构系统具有主站层、网络层和间隔层。
主站层：配置一台（或两台互为备用的计算机）运行后台监控软件的计算机作为人机交互接口，后台机有友好的人机界面，大量的图表供用户使用、分析，为变电站运行人员提供详细、直观的实时、历史和统计等信息，用户可以坐在显示器旁，通过鼠标监控全变电站的所有信息，并完成相关的控制、操作。
网络层：以通讯管理机（也称前置机）为核心，不仅能够通过通讯网从间隔层取得信息，而且可以完成站内公共信号的采集，然后根据不同的需要，按照不同的通讯协议将这些信号上送到调度、集控中心和后台机监控系统。
所有的遥控、遥调命令也是先发给通讯管理机然后才至间隔层设备分别执行。
间隔层：主要实现继电保护、监控等功能，还可以完成测量和信号采集功能，并将所有的数据通过通讯网上传到网络层，而且可以接受网络层的命令实现遥控等功能。
三层结构适用于变电站站内相对投资额较多，通讯信息量大，可靠性要求较高的中、高压变电站。
在一些应用要求不高的场合，如低压变电站、开关站，站内信息点少，为节约成本，也有用户设计方案时，不使用网络层的通讯管理机，将间隔层通过通讯总线直接和主站计算机联结，直接将通讯数据传送到主站层，主站直接同远方调度主站通讯，也可满足小型变电站无人值班的要求。
这种结构即是只有主站层、间隔层两层的系统结构。
上述两种系统结构如下图所示：12图1：间隔层、网络层、主站层三层结构图2：间隔层、主站层两层结构远方调度监控主站通讯管理机各种保护、测控装置…网络层主站层间隔层远方调度监控主站…主站层间隔层1.2 间隔层的继电保护功能完全独立系统间隔层的各保护测控装置的保护在硬件、软件、电源及出口等完全独立，所有通讯接口均具有光电隔离，其保护功能不受通信的任何影响。
RD300系列 微机保护技术说明书[新版300]
![RD300系列 微机保护技术说明书[新版300]](https://img.taocdn.com/s3/m/39f5ad41c850ad02de80415a.png)
扰试验。
能承受 IEC1000-4-2 标准Ⅲ级、试验电压 6kV 的静电放电试验。
能承受 IEC1000-4-3 标准Ⅲ级、干扰场强 10V/m 的辐射电磁场干扰试验。
能承受 IEC1000-4-4 标准Ⅲ级的快速瞬变干扰试验。
8、过载能力
2 倍额定电流：
连续工作
10 倍额定电流： 16S
20 倍额定电流： 1S
并达到整定延时后保护动作，可以选择跳闸或告警。
3.5 定时限不平衡电流保护
装置通过计算变压器高压侧实际运行电流的负序分量构成不平衡电流保护。对于变压器的各
种不平衡故障，如不平衡运行、断相、反相等，可投入不平衡电流保护。为了避免变压器投运时
因三相合闸不同步可能引起的误动，建议带一定延时。
3.6 反时限不平衡电流保护
开入回路： 直流 24V，5mA（装置内部提供）
开出接点： 可持续接通 DC220V，5A 电流（纯阻性负载）
3、绝缘电阻、介质强度和冲击电压
绝缘电阻：≥50 MΩ
介质强度：2KV，50Hz，1min
冲击电压：5KV，(1.2/50)µs
4、振动
符合 IEC60255-21-1 中 3.2.1、3.2.2 的有关规定。
5、冲击
符合 GB/T14537-1993 中 4.2.1、4.2.2 的有关规定。
3
RD 珠海瑞捷电气有限公司
微机保护技术说明书
6、碰撞
符合 GB/T14537-1993 中 4.3 的有关规定。
7、抗电磁干扰性能
能承受频率为 1MHz 及 100KHz，电压幅值共模 2500V，差模 1000V 的衰减震荡波脉冲干
7
RD 珠海瑞捷电气有限公司
珠海瑞捷继保RD100说明书
第一章 RD100系列产品介绍一、概述RD100系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。
RD100系列微机保护及自动装置由高集成度、总线不出芯片的单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点，特别适合于直接分散安装在开关柜上。
RD100系列微机保护及自动装置具有以下特点：采用最新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
采用统一的硬件框架、软件平台，产品一致性好。
装置采用全密封铝合金结构，抗电磁干扰能力强，外形小，安装十分简易。
保护功能配置灵活齐全，各种保护功能均可以通过控制字投退。
模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。
装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
二、主要技术指标1、工作环境条件●环境温度：-20°C– +60°C●相对湿度：5%–95%●大气压力：86–106KPa2、主要电气技术参数●电源：交直流两用，DC220V或DC110V，AC85-265V允许偏差±20% ，纹波系数不大于5%●交流电流：额定5A, 或1A（订货注明）●交流电压：100V (线电压)●额定频率：50Hz●功率消耗：直流回路不大于8W交流回路不大于0.5VA●精确测量范围：相电流0.1In – 20In零序电流0.1A –10A电压5V – 170V●测量精度：电流<3%电压<3%●保护动作时间：在1.5倍定值下所有保护固有动作时间不大于50ms●开入回路：直流24V，5mA（装置内部提供）●开出接点：可持续接通DC220V，5A电流（纯阻性负载）3、绝缘电阻、介质强度和冲击电压●绝缘电阻：≥50 MΩ●介质强度：2KV，50Hz，1min●冲击电压：5KV，(1.2/50)µs4、振动符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
ZN118断路器元件明细
1、SP1 储能微动开关（磁吹开关CSK）3A/AC380V 苏州沧浪电器厂 13、14常开点。
21、22常闭点。
2、SP2 右边隔离位置微动开关 LX-44 SK2-Za-10A 3K3B 上面为常闭点，下面为常开点。
宁波市北仓电器成套有限公司3、SP3 左边工作位置微动开关 LX-44 SK2-Za-10A 3K3B 上面为常闭点，下面为常开点。
宁波市北仓电器成套有限公司4、SP4手动旋转微动开关天振 LX43-C-5 1、3为常开点，2、4为常闭点5、SP6 锁定位置微动开关6、电磁铁脱扣器 COIL 西安明健电器有限公司 220V/120欧 1、2为接点小名解释磁吹开关：在速动开关基础上增加的磁吹装置，解决了普通速动开关灭弧不加的问题。
磁吹式灭电弧：在一个与出头串联的磁吹线因产生的磁场作用下，电弧受电磁力的作用而拉长，被吹入由固体介质构成的灭弧罩内，与固体介质相接触，电弧被冷却而熄灭。
电磁脱扣器：电子脱扣器测量精度高，判断动作与否依靠内部的控制器，受外界影响小，电磁脱扣器只有短路保护（磁保护），热磁脱扣器有热保护和磁保护，由于过载保护依靠双金属片，所以受外界环境的温度影响比较大。
动力柜：动力柜是指给整台机器的正常运转提供动力的电气控制柜组高压开关设备智能视窗MODEL CG6600综合继保WGB-651 微机电动机保护装置带点显示器GSN ah-10 高压带电显示器装置新会电气防误装置设备厂LW12-16 转换开关ANDELI 行程开关ME-8108断路器机械特性测试仪 CG 2350 常州帕斯菲克自动化技术有限公司PACIFIC A&TCG 2041-BS2MODLKW2000电显&电能质量智能监测仪电磁锁 GSN-Z AC220V配电容传感器使用SN-10/ZC1-MD 高压带电显示闭锁装置交流接触器 CJ20-10电流互感器 WLM1-12Q 300/5 额定输出10-15VA广州增强绝缘电器厂电压互感器 JDZ10-10JC 10000/100综保：RDS300FB珠海瑞捷电气微机保护测量装置开关设备综合监测装置CM III常州森隆电力科技有限公司DNH3(HR5)系列熔断器或隔离开关金莱勒上海金莱勒LW12-16转换开关温州长江电器开关厂JN15-12型户内高压接地开关纪元电气集团DXN8D系列户内高压带电显示器装置江山市鑫源电气有限公司温湿控制器WSK-CLD-TH交流接触器 CHNT 44EJZC1-44许继WGB-63微机厂用变保护装置帕斯菲克智能开关设备监测装置MODEL CG66000断路器与负荷开关的区别断路器可以切断工作电流和事故电流，负荷开关能切断工作电流，不能切断事故电流隔离开关不能切断任何电流，只能在没电时分合闸。
RD100系列_技术说明书V1.0
保护动作时间： 在 1.5 倍定值下所有保护固有动作时间不大于 50ms 开入回路： 开出接点： 直流 24V，5mA（装置内部提供） 可持续接通 DC220V，5A 电流（纯阻性负载）
3、绝缘电阻、介质强度和冲击电压 4、振动 符合 IEC60255-21-1 中 3.2.1、3.2.2 的有关规定。 5、冲击 符合 GB/T14537-1993 中 4.2.1、4.2.2 的有关规定。 绝缘电阻：≥50 MΩ 介质强度：2KV，50Hz，1min 冲击电压：5KV，(1.2/50)µs
2
RD100 系列微机保护技术说明书
6、碰撞 符合 GB/T14537-1993 中 4.3 的有关规定。 7、抗电磁干扰性能 能承受频率为 1MHz 及 100KHz，电压幅值共模 2500V，差模 1000V 的衰减震荡波脉冲干 扰试验。 能承受 IEC1000-4-2 标准Ⅲ级、试验电压 6kV 的静电放电试验。 能承受 IEC1000-4-3 标准Ⅲ级、干扰场强 10V/m 的辐射电磁场干扰试验。 能承受 IEC1000-4-4 标准Ⅲ级的快速瞬变干扰试验。
t T fs ( I I fs ) 1 T fs ( I I fs )2 1
二次反时限曲线：
t
式中： Tfs - 时间常数； Ifs – 反时限启动电流； I– 线路实际运行电流；
4
RD100 系列微机保护技术说明书
3.3 过负荷保护 过负荷保护可以选择跳闸或告警。过负荷元件监视三相电流，当有任一相电流大于整定值并 达到整定延时后保护即动作。过负荷保护动作时装置自动闭锁重合闸。 3.4 零序过流保护 本装置配置了定时限零序过流保护。零序电流由专用的穿芯零序互感器提供，可以选择跳闸 或告警。 四、主要技术指标 4.1 额定数据 交流额定电流： 交流额定电压： 频率： 工作电源： 5A 或 1A（订货需说明） 100V 50.00Hz 交直流两用，DC220V 或 DC110V，AC85-265V
珠海瑞捷RDS900P系列微机保护
RDS900P型微机PT保护装置1、概述本装置适用于35KV及以下电压等级的双母线或单母线分段下的PT自动切换、低电压、过电压及绝缘监视。
既可以分散在开关柜就地安装，也可以集中组屏安装。
完善的的设计保证了装置可以在恶劣环境下长期、可靠地运行。
2、主要功能PT自动切换低电压告警过电压告警母线绝缘监视PT断线告警三遥功能故障事件记录和查询RS485通讯中文汉字显示3、保护配置及工作原理3.1 PT自动切换当双母线按双母并列或单母分段按单母方式运行时，两组PT中的一组发生故障或检修而停用时，本装置将进行PT切换动作将两组（段）PT二次侧小母线并联运行。
自动切换的条件为分段开关的辅助接点应处于合位，转换开关处于允许自动状态，且3.2 低电压保护本装置实时监测两段母线电压，当任一段母线电压低于低电压整定值时，经延时后发低电压信号。
为防止装置上电时母线三相失压而引起低电压动作，装置只有监测到母线电压正常后才投入低电压保护。
若PT断线闭锁功能投入，当发生PT断线后将闭锁低电压保护。
3.3 过电压保护本装置实时监测两段母线电压，当任一段发生母线电压高于过电压定值时，经延当PT开口三角电压大于零序电压定值时，判为接地故障，装置经延时发接地告3.5 PT断线检测功能当同一段母线任两个线电压差大于30V时, 经过10秒判为PT断线。
4、保护定值表KZ1(控制字1)各位定义如下：(1-投入；0-退出)KZ2(控制字2)各位定义如下：(1-投入；0-退出)KZ3(控制字3)各位定义如下：(1-投入；0-退出)地址:广东珠海唐家湾哈工大路1号新经济资源开发港电话:(0756)3628508 3628518 3628528 3628568传真:(0756)3628598网址:。
微机保护珠海瑞捷RDS100系列产品介绍
RDS100系列产品介绍一、概述RDS100系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。
RDS100系列微机保护及自动装置由高集成度、总线不出芯片的单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点，特别适合于直接分散安装在开关柜上。
RDS100系列微机保护及自动装置具有以下特点：采用最新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
采用统一的硬件框架、软件平台，产品一致性好。
装置采用全密封铝合金结构，抗电磁干扰能力强，外形小，安装十分简易。
保护功能配置灵活齐全，各种保护功能均可以通过控制字投退。
模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。
装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
二、主要技术指标1、工作环境条件●环境温度：-20°C– +60°C●相对湿度：5%–95%●大气压力：86–106KPa2、主要电气技术参数●电源：交直流两用，DC220V或DC110V，AC85-265V允许偏差±20% ，纹波系数不大于5%●交流电流：额定5A, 或1A（订货注明）●交流电压：100V (线电压)●额定频率：50Hz●功率消耗：直流回路不大于8W交流回路不大于0.5VA●精确测量范围：相电流0.1In – 20In零序电流0.1A –10A电压5V – 170V●测量精度：电流<3%电压<3%●保护动作时间：在1.5倍定值下所有保护固有动作时间不大于50ms●开入回路：直流24V，5mA（装置内部提供）●开出接点：可持续接通DC220V，5A电流（纯阻性负载）3、绝缘电阻、介质强度和冲击电压●绝缘电阻：≥50 MΩ●介质强度：2KV，50Hz，1min●冲击电压：5KV，(1.2/50)µs4、振动符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
珠海瑞捷RDS100F型微机线路继保
珠海瑞xxRDS100F型微机线路继保一、RDS100F继保装置概述RDS100F型微机线路保护装置适用于35KV及以下电压等级的架空线路、电缆线路的保护。
既可以分散在开关柜就地安装，也可以集中组屏安装。
完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。
二、主要功能三段式过流保护速断、限时速断、定时限过流反时限过流保护一次曲线/二次曲线可以选择过负荷保护告警/跳闸可以选择零序过流保护警/跳闸可以选择低电压保护过电压保护三相一次重合闸后加速PT断线告警故障事件记录和查询开关分合闸遥控RS485通讯中文汉字显示三、保护配置及工作原理3.1三段过流保护（速断、限时速断、定时限过流）装置配置了三段过流保护，分别为速断、限时速断、过流保护，三段保护延时均可分别整定。
3.2反时限过流保护本装置提供两种曲线的反时限特性，反时限曲线可以选择。
一次反时限曲线二次反时限曲线3.3过负荷保护过负荷保护可以选择跳闸或告警。
过负荷元件监视三相电流，当有任一相电流大于整定值并达到整定延时后保护即动作。
过负荷保护动作时装置自动闭锁重合闸。
3.4零序过流保护本装置配置了定时限零序过流保护。
零序电流由专用的穿芯零序互感器提供，可以选择跳闸或告警。
3.5低电压保护当断路器处于合位且三个线电压均小于低电压保护的整定值并达到延时后保护即动作。
为防止装置上电时母线三相失压而引起低电压保护动作，装置只有检测到母线电压正常后才投入低电压保护。
若PT断线闭锁投入时，当发生PT 断线时将闭锁低电压保护。
3.6过电压保护本装置配置了过电压保护。
当三个线电压均大于过电压保护整定值并达到整定延时后保护即跳闸出口。
3.7三相一次自动重合闸3.7.1启动方式三相一次重合闸有两种启动方式：保护启动和不对应启动（即开关偷跳启动），在保护动作或开关偷跳后重合闸功能开放3秒，如果此时无闭锁条件，则进行重合闸逻辑判断。
3.7.2充电条件重合闸满足以下条件后，开始充电，达到15秒后充电完成，置充电标志，重合闸逻辑投入。
