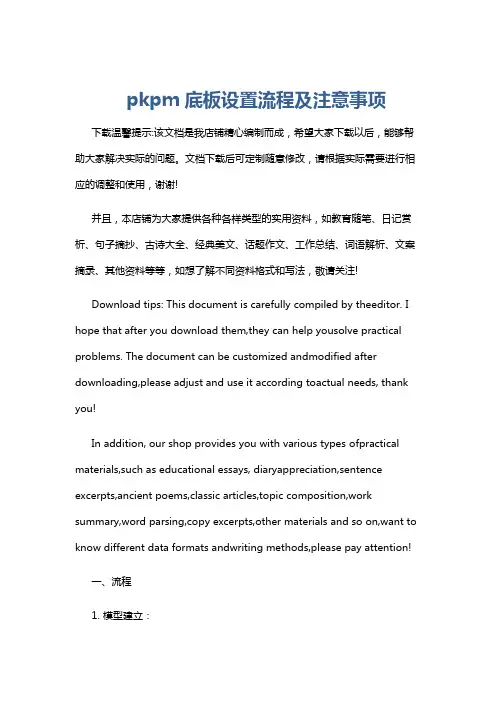

pkpm底板设置流程及注意事项
pkpm底板设置流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、流程1. 模型建立：打开 PKPM 软件，选择“结构建模”模块。
PKPM建模十不要包括哪些
PKPM建模十不要包括哪些
PKPM建模十不要包括的内容：
1.平面节点不要过密，出现200的短梁，300的短墙。
2.竖向同一构件上下层节点不要不齐。
3.偏心构件不要偏到相邻节点上。
4.布墙处上下层节点不要不对应一致。
5.墙不要悬空。
6.两节点上有弧梁时不要不在中间加一节点。
7.不要将斜杆端点布在层间。
8.不要用层间梁当错层梁用。
9.不要忘了一个柱截面内有多个节点时将梁布通至柱节点。
10.不要跨节点布洞。
11.不要用轴线拉伸和平移在已输入荷载的情况下改模。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

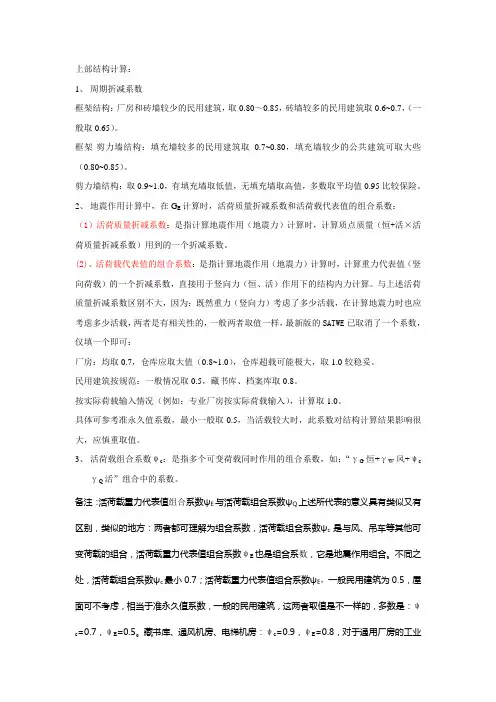

PKPM上部计算注意事项
上部结构计算：1、周期折减系数框架结构：厂房和砖墙较少的民用建筑，取0.80～0.85，砖墙较多的民用建筑取0.6~0.7，（一般取0.65）。
框架-剪力墙结构：填充墙较多的民用建筑取0.7~0.80，填充墙较少的公共建筑可取大些（0.80~0.85）。
剪力墙结构：取0.9~1.0，有填充墙取低值，无填充墙取高值，多数取平均值0.95比较保险。
2、地震作用计算中，在G E计算时，活荷质量折减系数和活荷载代表值的组合系数：（1）活荷质量折减系数：是指计算地震作用（地震力）计算时，计算质点质量（恒+活×活荷质量折减系数）用到的一个折减系数。
(2)、活荷载代表值的组合系数：是指计算地震作用（地震力）计算时，计算重力代表值（竖向荷载）的一个折减系数，直接用于竖向力（恒、活）作用下的结构内力计算。
与上述活荷质量折减系数区别不大，因为：既然重力（竖向力）考虑了多少活载，在计算地震力时也应考虑多少活载，两者是有相关性的，一般两者取值一样，最新版的SATWE已取消了一个系数，仅填一个即可：厂房：均取0.7，仓库应取大值（0.8~1.0），仓库超载可能极大，取1.0较稳妥。
民用建筑按规范：一般情况取0.5，藏书库、档案库取0.8。
按实际荷载输入情况（例如：专业厂房按实际荷载输入），计算取1.0。
具体可参考准永久值系数，最小一般取0.5，当活载较大时，此系数对结构计算结果影响很大，应慎重取值。
3、活荷载组合系数ψc：是指多个可变荷载同时作用的组合系数，如：“γG恒+γW风+ψcγQ活”组合中的系数。
备注：活荷载重力代表值组合系数ψE与活荷载组合系数ψQ上述所代表的意义具有类似又有区别，类似的地方：两者都可理解为组合系数，活荷载组合系数ψc是与风、吊车等其他可变荷载的组合，活荷载重力代表值组合系数ψE也是组合系数，它是地震作用组合。
不同之处，活荷载组合系数ψc最小0.7；活荷载重力代表值组合系数ψE，一般民用建筑为0.5，屋面可不考虑，相当于准永久值系数，一般的民用建筑，这两者取值是不一样的，多数是：ψc=0.7，ψE=0.5。
PKPM使用中注意的问题
一、关于建模的注意事项：1、当发生节点过密情况，特别是各结构标准层合并后的总网格中节点过密时，可点网格生成菜单下的节点距离菜单，加大合并的节点距离从而把相距过近的多个节点合并为一。
2、上、下层位置应对齐的网格节点应确保对齐，以免形成总网格后的节点过多过密。
3、多使用偏心布置构件以减少过近过密网格节点产生，但不应把杆件偏心至另一相邻节点上。
4、为减少荷载导荷出错机会，布置墙处的各层上下节点尽量对应一致，即该部位各层网格节点不宜不同。
5、墙悬空时其下层的相应部位一定要布置梁。
6、洞口跨越墙的两个节点上下层之外，对跨越节点的洞口应作为两个洞口输入。
但是，如果按先输入大洞口，再输入洞口上的节点网格的次序，则程序会自动切割垮越新增节点的洞口为两个洞口。
另一方面，如果节点之间输入了两个洞口，则程序会在形成后面菜单数据后，在两洞口中间自动增加一个节点。
7、当在后面主菜单1中与与本章菜单中模型不一致，或发生错误时；可把各层重新生一下网点。
（可利用节点对齐功能，则各层可自动形成网点）8、两节点之间只能有一个杆件相连，对于两节点之间有弧梁、又有直梁的情况时，应在弧梁上设置一节点。
9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土，结构主材应为钢和混凝土。
10、平面拼接，要使当前工程和拼接工程的层信息保持一致，低层往高层拼接。
11、斜杆端点应在楼层处，不应在层间，否则计算不予考虑。
12、除顶层外，用上节点高、梁顶标高、错层斜梁形成的斜梁，不能跨越本标准层。
13、层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。
15、对于柱的布置，当柱截面跨越两个或多个节点时，要柱只是布置在了其中的一个节点上。
它与非布置节点处之间如果没有布置构件，则该柱将孤立地不和其他构件共同工作，一般应把柱截面内各节点间布置上梁。
pkpm前处理注意事项
pkpm前处理注意事项前处理注意事项1、按构件原型输入：按柱、异形柱、梁、墙（含开洞）构件原型输入，没有楼板的房间要开洞，不要把TAT薄壁柱理论对结构的简化带入。
2、轴网输入：删除各层无用的网点，利用偏心布置构件功能，消除短梁、短墙、柱内多节点。
PMCAD的数据检查要通过。
SATWE数据报告提示的问题要消除。
3、柱、梁截面形式及材料：附录A中的15种截面类型，程序可计算自重。
范例外的自重需用户输入。
4、板―柱结构输入：柱网需输入截面为100X100的虚梁。
5、厚板转换层输入：柱网需输入截面为100X100的虚梁。
层高以板厚的1/2划分。
6、错层结构输入：A、框架错层：在PM中调整梁端高，含斜梁。
B、剪力墙错层：由于PM以楼板划分层，可在错层中局部布板。
C、多塔层高不同：把形成的塔虚层中楼板去掉。
关于整理SATWE设计参数便览的说明设计参数的合理确定至关重要，以便览的方式整理其目的是在SATWE的操作中，可据本便览比较快的定下来。
SATWE的设计参数，用户手册有一些说明，但分散在多处且过于简单，很不好用。
论坛里也有许多帖子，但总觉得系统性、实用性有些不足。
SATWE前处理----接PM生成SATWE数据菜单共13项，重点是1、2两项。
由于水平有限在整理中肯定会出现不足和错误，欢迎斧正。
更欢迎参与。
SATWE参数便览之总信息1、水平力与整体坐标夹角（度）：采用隐含值0，经计算后，当大于15度时，填入计算值重算。
2、混凝土容重：隐含值25。
构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪力墙、板柱结构偏小。
3、钢材容重：隐含值78。
可行。
4、裙房层数：指地上的周边都有的群房。
当主体一面或多面无裙房时，风荷载需个案处理。
5、转换层所在层号：按自然层号填输，含地下室的层数。
6、地下室层数：按地下层数填输，当一面或多面临空时，填土侧压力需个案处理。
7、墙元细分控制最大控制长度：墙元长度太大则计算精度无法保证，可采用隐含值。
PKPM建模注意事项及参数涵义（顶）
PKPM建模注意事项及参数涵义（顶）PKPM建模、施工图、结构鉴定加固软件常见问题分析第一部分建模常见问题及软件处理一、０５版数据导入到０８版软件中要注意的问题*能够导入的数据——构件信息、交互输入荷载信息、设计参数、楼层组装信息、原PM主菜单2中输入的楼面信息、原PM主菜单3输入修改的房间恒活信息、次梁荷载信息。
(个人建议：尽量不要导入，实在需要导入，导入完后重新检查模型)二、层间编辑的使用方法和注意事项●支持层间编辑的命令；●不支持层间编辑的命令；三、工程拼装方式1）（合并顶标高相同的楼层）方式。
选择该方式，如拼装的两楼层顶标高相同。
将合并形成一个新的标准层。
两个被拼装的结构，不一定必须从第一层开始拼装，可以从任意标高开始拼装。
2）（楼层表叠加）方式。
楼层叠加拼装方式可以对合并标准层的操作进行控制，使工程拼装更加灵活方便，特别合适大底盘多塔结构的建模。
四、建模——常见应用应该注意的问题（08版）1、层间梁两端应有柱或墙，且不能跨越超过3个节点。
2、坡屋面斜梁可以与下层梁直接连接，不需要设短柱，但得布置封口梁，封口梁应输入下层梁，两梁重和。
3、坡屋面不考虑斜板作用，如果需要可以通过屋面斜撑体现斜板刚度。
坡屋面设计注意事项：1）旧版软件除顶层外，斜梁上下端标高都不应超过本层结构标高。
对于体育场馆等越层斜梁，应按楼层分段输入。
新版软件允许布置越层斜梁，即上层斜梁可以跨越数层与下层的梁或墙相交，但在交点处应人工在下层梁或墙上增加节点，以确保构件链接。
2）生成坡屋面时形成的山墙或异性剪力墙，旧版不能分析，新版能。
4、斜杆只认两端节点，与其他杆件看上去相连，其实是不连系的。
Satwe计算时默认为两个端点，如果想要考虑与杆件关系，就得分段布置。
5、剪力墙之间的连梁的输入方式——按墙体开洞输入；按连梁设计。
——按框架梁输入。
按框架梁设计。
●跨高比小于2.5，作为连梁设计；●跨高比小于5，作为框架梁设计；●跨高比小于2.5~5，由设计人员根据工程实际自行设计应当注意，剪力墙连梁是按连梁还是框架梁进行设计，不仅对连梁本身的内力和配筋计算有很大影响，对结构整体刚度、周期、位移计算也有影响。
pkpm使用技巧
pkpm使用技巧PKPM（Punching, Killing, Pushing, and Moving）是一种常用于建筑结构分析的计算软件，以下是一些PKPM使用的技巧：1. 学习软件功能：在使用PKPM之前，首先需要学习软件的各项功能和操作方法。
了解软件提供的各种分析和设计工具，以及它们的使用方法和参数设置。
2. 细心输入数据：PKPM对输入数据的准确性要求非常高。
因此，使用PKPM时要细心输入和检查相关数据，如结构尺寸、材料参数、荷载等。
避免输入错误或者遗漏重要数据，以免影响计算结果的准确性。
3. 确定正确的分析方法：PKPM提供了多种不同的分析方法，如静力弹性分析、静力非线性分析、动力分析等。
根据具体问题的性质和要求，选择适当的分析方法进行分析。
同时，也需要正确设置分析参数，如约束条件、荷载组合等。
4. 观察和分析结果：PKPM通过图形界面展示分析结果，包括结构的受力情况、变形情况、裂缝预测等。
在分析结果之前，要仔细观察和分析这些图形结果，以了解结构的行为和性能。
5. 验证和优化设计：根据PKPM的分析结果，可以对结构进行验证和优化设计。
通过调整结构尺寸、材料参数、支座位置等，使得结构在满足强度和刚度要求的前提下，尽可能减小结构的重量和成本。
6. 学习和交流经验：PKPM是一个广泛使用的建筑结构分析软件，有很多相关的学习资源和用户交流平台。
可以通过阅读相关书籍、参加培训课程、加入论坛等方式，学习别人的使用经验，与其他用户交流问题和解决方案。
7. 错误排除和技术支持：在使用PKPM过程中，可能会遇到各种问题和错误信息。
在遇到问题时，可以通过查阅软件的帮助文档、技术手册，或者咨询软件厂商的技术支持，找到解决问题的方法。
总体来说，使用PKPM需要掌握基本的结构分析理论和相关的计算方法，同时要细心和耐心地进行数据输入和分析结果的观察与分析。
通过学习和不断实践，可以提高PKPM的使用技巧，为结构的设计和分析提供可靠的结果。
pkpm计算出的梁、板配筋需要注意的地方
对于板来说，文字不要重叠，图面清楚，钢筋位置摆放标准，整个图纸美光漂亮就可以了，板这里改的不多的，不过计算时要注意一下，按照你们设计院的习惯设置计算参数，比如用弹性还是塑性理论，边梁用固端还是铰接，还注意看一下裂缝和挠度小宽发表于 2008-10-24 14:49对于梁来说，要看地方习惯了，很多高手他们不用pkpm来出图的，他们说pkpm出的图垃圾，不过对新手来说还是pkpm出图吧，那样不会出现大的问题。
如果用pkpm出图要注意以下几点：1、最重要的要用wpj文件对配筋，配筋面积要满足裂缝要求。
2、要满足抗震规范6.3.6-6.3.5条3、图面美光，无重叠现象流浪的狼发表于 2008-10-25 15:25一直这样认为:程序是用来计算的，那么我们采用它的就是内力,应力，应变，位移等等我们事先预定的所要达到的结果。
至于出图部分对于刚刚做设计的同仁们尤其要注意的是:不要偷懒，不要直接用它的直接生成的图纸结果，开始就养成良好的计算及绘图习惯，否则以后想改就难了。
无忧鬼鬼发表于 2008-10-27 11:13受教了，谢谢，:loveliness:★晨曦★发表于 2008-10-27 15:581.板。
板图要注意漏画支座筋。
软件在一个房间的一边上不管有几段墙只画一根筋，好多时是少的。
用布支座筋，检查每段墙。
不规则板要用有限元软件较对计算结果. 还要注意不要漏了构造负筋，如挑板中伸出了个别挑梁。
注意异形板的幅射筋不要丢了。
2.，短梁200，短墙300要避免，实为节点之距存在的梁墙，软件对此没输出结果，忽略了它的存在，但真实结构如果存在它是起作用的，要作另算。
3.裙房层数等于增加了加强层，转换层号等于定义了薄弱层。
4.梁输出结果中扭纵筋配腰后并入上下纵筋和扭箍筋的二倍和剪筋之和为全截面配筋，且要符合扭筋布置要求。
5.质心和整体振动图是控制结构动力特性，与烈度无关。
侧移图，变型图内力图是设定烈度下的地振反应与烈度相关。
（整理）PKPM设计基础时的参数分析和最小配筋率使用注意事项.
