什么是断路器失灵保护_断路器失灵保护原理
断路器失灵保护
（三）断路器保护——失灵保护实现
4、失灵保护的出口 中断路器的失灵：一般由相联系的线路或者变压 器保护来起动。中断路器的失灵出口，一般先联跳 本断路器，然后去跳两个边断路器，同时中断路器 如果连接的是线路，则要利用远跳功能跳开线路对 侧断路器，如果连接的是变压器，则要跳变压器各 侧断路器。 断路器失灵出口为什么要这么多？主要从能够保 证短路故障点真正完全熄弧来考虑，切除所有可能 的电源。
（三）断路器保护——失灵保护实现 3、失灵保护的动作逻辑（动作条件、出口逻辑）： （1）瞬时联（跟跳、重跳）跳本开关对应相，再判断是否失灵。 只有在起动元件动作的情况下才能发跳闸命令。仅在瞬时联 跳控制字投入时起作用，具体分为三种情况： 单相联跳：单相跳闸开入+对应相高电流； 两相联跳三相：两相跳闸开入+任一相高电流； 三相联跳：三相跳闸开入+任一相高电流。此处加图（逻辑图） 若本断路器失灵，则 （2）延时联跳本开关三相，再判断是否失灵。仅在延时联跳控 制字投入时起作用。（许继） 若仍未跳开，则 （3）失灵保护延时出口跳所有相关联的开关。此处加图 思考：断路器保护如何判别失灵？
二、断路器保护——失灵保护 （一）配臵原则 4、（2）如果在断路器1和电流互感器TA1之间发生短路，I 母线的母线保护动作跳开1号断路器后故障并未切除。由于 在3/2接线中母线保护动作后已不再对L1线路的纵联保护停信 或发信，7号断路器的快速跳闸只能由边断路器1的失灵保护 动作后起动远方跳闸功能完成。此时1号断路器的失灵保护 由I母的母线保护起动，TA1电流互感器又一直有电流，经延 时后失灵保护动作除跳2号断路器外还经远方跳闸跳7号断路 器。同理在中断路器和TA2之间发生短路，L2线路保护动作 跳2号断路器后短路并未被切除。此时2号断路器的失灵保护 由L2线保护起动，电流互感器TA2又一直有电流，经延时后 失灵保护动作跳1号断路器，并经远方跳闸跳7号断路器。 边断路器和中断路器的失灵保护动作后都有必要起动远 方跳闸功能。
断路器失灵保护原理
断路器失灵保护原理断路器是电力系统中的重要保护设备，它能够在电路发生故障时迅速切断电源，保护设备和人员的安全。
然而，如果断路器本身失灵，就可能导致电路无法及时切断，从而造成严重的事故。
因此，了解断路器失灵的保护原理对于确保电力系统的安全稳定至关重要。
断路器失灵保护的原理主要包括以下几个方面：1. 熔断器保护，熔断器是断路器中的重要部件，它能够在电路中发生过载或短路时熔断，切断电源。
但是，如果熔断器本身失灵，就可能导致断路器无法正常工作。
因此，断路器失灵保护原理中需要考虑熔断器的可靠性和灵敏度，确保在电路发生故障时能够及时切断电源。
2. 电磁触发保护，断路器通常采用电磁触发装置来实现迅速切断电源。
这种装置能够在电路中发生故障时产生足够的电磁力，使断路器迅速动作，切断电源。
但是，如果电磁触发装置失灵，就可能导致断路器无法及时切断，从而造成事故。
因此，断路器失灵保护原理中需要考虑电磁触发装置的可靠性和稳定性，确保在各种工作条件下都能够正常工作。
3. 过压保护，在电力系统中，可能会出现过压的情况，如果断路器无法对过压进行有效保护，就可能导致设备损坏甚至引发火灾。
因此，断路器失灵保护原理中需要考虑过压保护装置的可靠性和灵敏度，确保在电路发生过压时能够及时切断电源。
4. 过流保护，在电力系统中，可能会出现过流的情况，如果断路器无法对过流进行有效保护，就可能导致设备损坏甚至引发火灾。
因此，断路器失灵保护原理中需要考虑过流保护装置的可靠性和灵敏度，确保在电路发生过流时能够及时切断电源。
综上所述，断路器失灵保护原理涉及熔断器保护、电磁触发保护、过压保护和过流保护等多个方面，需要综合考虑各种可能的故障情况，确保断路器在任何情况下都能够可靠地工作。
只有这样，才能有效保护电力系统的安全稳定，避免因断路器失灵而导致的严重事故发生。
浅谈220kV断路器失灵保护
浅谈220kV断路器失灵保护作者：范永洪等来源：《价值工程》2012年第28期摘要：在现代高压以及超高压的电网之中，断路器失灵保护是作为近后备的保护方式日益得到广泛让用。
为了进一步确保失灵保护动作的有效性，避免由于误动而导致安全事故发生。
本文就220kV断路器的失灵保护相关问题展开研究分析。
Abstract： In modern power grid of high and ultrahigh pressure， circuit breaker failure protection is widely used as mothball protection way increasingly. In order to further ensure the effectiveness of the malfunction protection action， avoid safety accidents due to misoperation， this paper made research and analysis on related problems of malfunction protection of 220kV breaker.关键词： 220kV；断电器；失灵保护；可靠性Key words： 220kV；breaker；failure protection；reliability中图分类号：TM561 文献标识码：A 文章编号：1006—4311（2012）28—0117—020 引言断路器的失灵保护指的是当故障电气发出继电保护动作的跳闸命令时，在断路器抗拒绝动作作时，借助故障设备发出的保护动作信号和拒绝动作的电流信息共同来判定断路器的失灵情况可以在短时间内切断同厂站内的断路器，缩小了停电的范围，进而确保了整个电网的安全有效运行，有效避免了发电机以及变压器之类的故障元件烧损过重。
断路器拒绝动作属于在电网故障的基础上发生的一种断路器使用失灵的叠加故障，其允许合理降低相关的保护要求，可是必须将最终切除故障作为基本原则。
断路器失灵保护
保护起动失灵
相过流起动
与
失灵保护动作（ 出口 元件）
断路器合闸位置 启动元件
上图为断路 器失灵保 护的工作原理 图 另外 ： 非 电量保护 （ 如变压器的 重瓦 斯， 压力释放 等） 不起 动断路 器失 灵保护。 ２ ） 断路器失炅保护 出口逻辑如下 ａ ） 经较短 的时间延时跳 开母联 断路器 ； ７ ． 失夏 保护运 行时 的注意 事项 ｂ ） 经较长 的时 间延时 跳开与 失灵支路所 在同一 母线 上的所 有支 路 对双母 线接 线的线 路保护 进行定 检等 工作 时， 为了防止试验 电流误 断路器。 流 入失 灵保 护 回路 ， 造 成失 灵保护误 动， 一定要 断开该 断路器 的失灵保 护启动 回路或退 出失 灵保 护。 在修 改断 路器 失灵保护 定值前 ， 一定 要退 ｌ 跳母联 出断路 器失灵保护所有出口跳 闸压板 。 失灵保护起动 ８ ． 结柬 语 匈 跳本间隔断路器 综上所述， 断路器失灵保护在电力系统电有着至关重要的作用， 不 复合电压动作 仅影 响着 电力系统 的稳定 和安全 ， 也影 响着 电力行业 的发展 。 通过 本文 跳母线所有断路器（ 及远跳） 的 介绍， 希 望读 者能对 断路器失 灵保护 有一 个深刻的认 识。
时， 称之为断路 器失灵 。
３ ． 失 夏保 护的原 因 断 路器失 灵故障 的起 因很多 ， 如： 断路 器操作 机构 的故 障 ， 断路 器 跳 闸线圈的故 障， 直流 电源消失等 等。 ４ ． 增设 断路 器失 夏保护 的必要 性 系统发 生故 障后， 如 果出现了断路 器失灵的 情况 ， 而 又没有增设 失 灵保 护， 会造成 严重的后果 。 例如： 变压器 出现 故障 ， 保护动 作 ， 断路 器 却 拒绝 动作 ， 这 样会严 重损坏 变压 器甚至导 致 变压器着火 ， 又如 ： 当线 路 发生 故障 ， 而 断路 器拒动 时， 如果 不增设 断路 器失 灵保 护， 线 路及 发 变组的后 备 保护将 动作 ， 切 除故 障 ， 这样 就会扩 大停 电范围， 造 成很大 的经济 损失 。 ５ ． 断路 器失 夏保护 工作 原理 １ ） 断路器 失灵保护由启动元件． 时间元件及 出口元件组成
断路器保护有这些知识
断路器保护有这些知识断路器保护主要包括：断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳.本文主要讨论3/2接线方式下的断路器保护.一、断路器保护装置的配置一般在双母线、单母线接线方式中,输电线路保护要发跳闸命令时只跳线路本端的一个断路器,重合闸自然也只重合这一个断路器,所以重合闸按保护配置是合理的.在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内,这个装置即称为断路器保护.二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故.一般在220kV及以上断路器上配置断路器失灵保护功能,部分重要的110kV 断路器也会配置失灵功能.以下详细分析：3/2接线方式下的断路器失灵保护.如图1所示,在3/2接线方式下,如果在线路2发生短路,线路保护跳开5021和5022断路器.假如5021断路器失灵,为了短路点的熄弧,5021断路器的失灵保护应将500kVⅠ母上所有的断路器图中5011、5031断路器都跳开.图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路,母线保护动作跳母线上所有断路器.假如5021断路器失灵,5021断路器的失灵保护应将5022断路器跳开,并发远方跳闸命令跳线路2对侧的断路器.如连接元件是变压器,则跳开变压器各侧断路器所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器或跳变压器各侧断路器.如果在线路2上发生短路,线路保护跳5011和5021两个断路器.假如5022断路器失灵,5022断路器的失灵保护应将5023断路器跳开,并发远方跳闸命令跳2号主变各侧断路器,这样短路点才能熄弧.所以中断路器的失灵保护动作后应该跳开它两侧的两个边断路器,并启动远方跳闸功能跳与中断路器相连的线路对侧断路器或跳变压器各侧断路器.图2 失灵保护动作原理图如果上述失灵保护不起动远方跳闸功能,则利用线路的后备保护虽然可以切除对侧断路器,但将加长故障切除时间.而且中断路器失灵保护基本上都具有失灵动作起动远方跳闸功能.双母线接线方式下的断路器失灵动作过程就不再赘述,要比3/2接线方式简单点.三、关于自动重合闸1、自动重合闸顺序的要求在图1中,如果线路2发生短路,线路2的保护动作跳开5021和5022断路器,重合闸自然也要合这两个断路器.考虑有可能重合于永久性故障线路上,为减少冲击,这两个断路器不应该同时重合.所以存在一个先重合哪一个的顺序问题.究竟是先合边断路器还是中间断路器呢如果先合中间断路器5022,而又是重合于永久性故障上,线路保护再去跳5022断路器.万一此时5022断路器失灵,5022中间断路器的失灵保护再将5023断路器跳开,并发远跳跳开2号主变各侧断路器如果线路则跳对侧断路器,这将影响连接元件2号主变或线路的工作,所以不能先重合中间断路器.如果先合边断路器5021,也重合于永久性故障上,线路保护再去跳5021断路器.万一此时5021断路器失灵,5021断路器失灵保护跳开Ⅰ母上所有边断路器,并发送远跳跳开线路2的对侧的断路器,线路2的连接元件或其他元件工作不受影响.所以,当线路保护跳开两个断路器后,应先合边断路器,等边断路器重合成功后,再合中断路器,此时中断路器肯定合于完好线路.如果边断路器重合不成功,合于故障线路,保护再次将边断路器跳开,此时中断路器就不再重合.2、重合闸的启动及方式整定重合闸有两种方式启动：位置不对应启动和外部跳闸启动.外部跳闸启动指的是线路保护动作发跳闸命令同时启动重合闸.o 位置不对应启动分为：单相偷跳启动和三相偷跳启动.o 保护跳闸启动分为：单相跳闸启动和三相跳闸启动.关于重合闸的整定方式,可根据需要选用：单相重合闸、三相重合闸、综合重合闸和重合闸停用四种方式中的一种.既可用屏上的切换开关也可用定值单中的控制字来选择重合闸方式.3、重合闸检查方式重合闸检查方式：当线路三相跳闸需要三相重合时可采用下面三种方法.§检同期方式：线路,同期电压都大于40V,再满足线路电压和同期电压中的同名相电压的相位差在定值整定的范围内.§检无压方式：检查线路或同期电压小于30V,同时相应的TV没有断线.§无检定方式：不作任何检查,时间到了就发合闸命令.4、关于先合和后合重合闸先合断路器合于故障,后合断路器不再合闸.在3/2接线方式下对于边断路器和中断路器的重合闸存在先合和后合的问题.我们在前面谈到失灵问题时,已经提到过.下面作简要说明：先合重合闸可经较短延时发出一次合闸脉冲.在先合重合闸启动时,输出的开关量接点作为后合重合闸的“闭锁先合”的开关量输入.当后合重合闸接收到“闭锁先合”输入接点闭合的信息后,它的重合闸将经较长延时发合闸脉冲.后合重合闸只有在“闭锁先合”开入量有输入时才真正以较长延时发合闸脉冲.图3 先合重合闸和后合重合闸配合图先合重合闸：“投先合”——软压板、硬压板短延时重合闸整定时间,约后合重合闸：“闭锁先合”开入“后合固定”控制字长延时重合闸整定时间后合重合延时,约四、充电保护当用本装置所在的断路器对母线等元件充电而合于故障元件上时,有充电保护作为此种情况下的保护.充电保护由按相构成的两段两时限相过流和一段零序过流组成,电流取自本断路器的TA.当充电保护投入时,相应段的相电流元件动作经相应整定延时后充电保护动作出口跳本断路器.充电保护动作后,起动失灵保护,再经失灵保护延时出口跳其他断路器.此外,失灵保护、死区保护、不一致保护、充电保护动作均闭锁重合闸.充电保护仅在线路变压器充电时投入,充电正常后立即退出.五、死区保护死区产生原因：在断路器和电流互感器之间发生短路时,很多情况下保护动作后故障并不能切除.死区的简单说明：如下K1处故障,在I母母线保护区内,但I母保护动作跳开含1DL所有I母断路器后,故障点仍在系统中,此类故障即为死区故障.死区配置的意义：考虑到站内发生的此类死区故障,电流一般较大,对系统影响也较大,虽可靠失灵来切除,但失灵保护动作一般要经较长的延时,所以专设了比失灵保护动作快的死区保护.图4 死区原因示意图死区保护的投入：在失灵保护投入的基础上,死区保护控制字也投入死区保护功能才起作用.死区保护的动作：三相跳闸信号例如：发变三跳、线路三跳、或A、B、C 三个分相跳闸同时动作＋三相跳位TWJ信号＋死区电流动作,经死区延时起动死区保护.死区保护的出口：和断路器失灵保护的出口一致,即边断路器的失灵出口跳哪些断路器,则边断路器死区出口就跳哪些断路器.这就是死区保护依附于失灵保护压板的原因,死区保护也可理解为一种另类的判据不同,延时不同失灵保护.六、三相不一致保护三相不一致的由来：分相操作的断路器,由于设备质量和操作等原因,运行中可能出现三相断路器动作不一致最终导致只有一相或者两相跳开,处于非全相的异常状态.三相不一致的危害：当系统处于非全相运行状态时,系统中出现的负序、零序等分量对电气设备产生一定危害,同时也影响系统保护装置的正确动作,所以电力系统不允许长时间地非全相运行.在线路重合不成功,则系统进入非全相运行时将无其它保护可以消除这种故障,所以在分相操作的断路器安装有非全相保护三相不一致保护,当系统出现非全相达到一定时间就跳开其他相.三相不一致的实现：消除三相不一致的异常状态的保护功能,在高压或超高压等级系统中,一般都放入断路器本体中实现,但是也有放入断路器保护中实现的或者线路保护中.不一致保护在断路器本体中,国网十八项反措要求：220kV及以上电压等级的断路器均应配置断路器本体三相位置不一致保护.既在断路器单相跳开后,如果重合闸动作,断路器由于压力、机械、二次回路等原因,没有重合成功,必须在内跳开三相,并且不再重合,以保证系统的安全.图5 三相不一致保护逻辑图当断路器中没有三相不一致保护时,可以安装独立的三相不一致保护装置.独立的三相不一致保护除了用断路器辅助触点或位置接点构成判断三相不一致的起动回路外,还可以用零序电流与负序电流闭锁回路,用以提高该回路的可靠性.三相不一致保护的投入：在三相不一致保护软压板和硬压板都投入时控制字,三相不一致保护功能才起作用.三相不一致的起动：三相跳位开入不一致＋跳位相无流.三相不一致保护的动作：不一致经零序开放控制字投入,不一致起动经不一致零序电流判据动作,然后经不一致延时出口跳本断路器三相.不一致经负序开放控制字投入,不一致起动经不一致负序电流判据动作,然后经不一致延时出口跳本断路器三相.以上两个控制字都退出时,三相不一致起动后经不一致延时出口跳本断路器三相.三相不一致保护动作不起动失灵,同时闭锁重合闸.三相不一致保护的闭锁：断路器处于三相不一致状态12秒,发位置不一致告警,并闭锁三相不一致保护.三相不一致保护的时间继电器的整定原则：继电保护装置的三相不一致保护延时定值要能躲过重合闸的动作时间.七、瞬时跟跳该回路由用户决定是否投入.瞬时跟跳分为：单相跟跳、两相跳闸联跳三相和三相跟跳.这三个回路出口后再跳一次本断路器,只有起动元件动作情况下上述三个回路才能发跳闸命令.·单相跟跳：收到线路保护来的Ta、Tb、Tc单相跳闸信号,并且相应相的高定值电流元件动作,瞬时分相跳闸.·两相跳闸联跳三相：收到而且仅收到线路保护来的两相跳闸信号,并且任一相的高定值电流元件动作,经15ms延时联跳三相.·三相跟跳：收到三相跳闸信号,并且任一相的高定值电流元件动作,瞬时三相跳闸出口.八、交流电压断线判断交流电压断线判断的判据为：保护不启动,且三相电压向量和大于12V,延时发TV短线异常信号.TV断线时,将低功率因素元件退出,将检同期和检无压重合功能退出,其他功能正常.当三相线路电压恢复正常10s后自动恢复正常运行.九、跳闸位置异常告警当TWJ动作且该相线路有电流,或三相的TWJ位置不一致时经10S延时报TWJ 异常.。

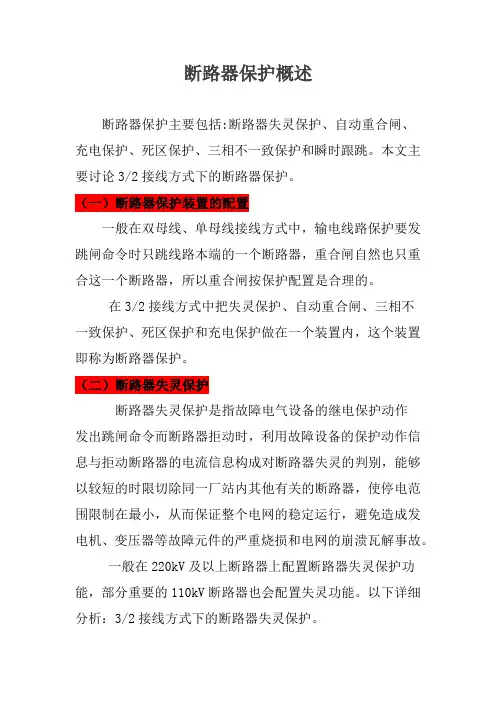

二分之三接线断路器保护培训资料
断路器保护概述断路器保护主要包括:断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳。
本文主要讨论3/2接线方式下的断路器保护。
（一）断路器保护装置的配置一般在双母线、单母线接线方式中，输电线路保护要发跳闸命令时只跳线路本端的一个断路器，重合闸自然也只重合这一个断路器，所以重合闸按保护配置是合理的。
在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内，这个装置即称为断路器保护。
（二）断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
一般在220kV及以上断路器上配置断路器失灵保护功能，部分重要的110kV断路器也会配置失灵功能。
以下详细分析：3/2接线方式下的断路器失灵保护。
如图1所示，在3/2接线方式下，如果在线路2发生短路，线路保护跳开5021和5022断路器。
假如5021断路器失灵，为了短路点的熄弧，5021断路器的失灵保护应将500kV Ⅰ母上所有的断路器（图中5011、5031断路器）都跳开。
图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路，母线保护动作跳母线上所有断路器。
假如5021断路器失灵，5021断路器的失灵保护应将5022断路器跳开，并发远方跳闸命令跳线路2对侧的断路器。
（如连接元件是变压器，则跳开变压器各侧断路器）所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器（或跳变压器各侧断路器）。
如果在线路2上发生短路，线路保护跳5011和5021两个断路器。
假如5022断路器失灵，5022断路器的失灵保护应将5023断路器跳开，并发远方跳闸命令跳2号主变各侧断路器，这样短路点才能熄弧。
断路器失灵保护分析
断路器失灵保护分析摘要断路器失灵保护是指当某一相的故障电流无法通过该断路器时，其保护动作跳开其他相的断路器，以确保电网中不会再出现同一故障。
目前，电网中常采用断路器失灵保护。
对于电压型的断路器而言，当系统发生故障时，通过重合闸装置可以迅速将故障切除。
但若系统发生单相接地短路或三相短路时，由于故障电流较小，此时若不利用重合闸装置来切除故障，将导致事故扩大。
因此在实际工作中，要求断路器失灵保护与重合闸装置配合使用。
失灵保护的动作原理是当某一相的断路器失灵时，将会导致该相的电压降低、电流增大。
该电压降低、电流增大后将使故障点的电弧熄灭，从而保证系统的稳定运行。
所以失灵保护必须配合重合闸装置一起使用。
一、概述电力系统中，电压型断路器在正常情况下都能可靠切断故障电流，当线路或设备发生故障时，由于断路器失灵，电流无法流过，断路器就不能切断故障电流。
此时若线路或设备未被短路，线路和设备的故障仍能迅速排除，故障点也可能很快被熄灭。
如果线路或设备发生了短路，由于电流较小，则必须由断路器跳闸来切除故障。
此时若只有一台断路器失灵时，由于电网仍能正常运行，断路器跳闸后还可能使故障进一步扩大。
为了保证电网的安全可靠运行，应设置断路器失灵保护。
（1）对于高压系统来说，断路器失灵保护是必不可少的保护装置。
由于短路电流较大，在系统运行方式发生变化时可能引起绝缘破坏、事故扩大、继电保护装置误动或拒动等情况发生。
（2）对于中、低压系统来说，在一些地方电网中还没有装设保护装置时也常采用失灵保护。
（3）由于线路或设备的故障可能造成继电保护装置的误动或拒动，使电网失稳或导致事故扩大等严重后果，因此对于线路或设备发生故障后必须设置失灵保护。
二、失灵保护的动作特性（1）当某相的断路器失灵时，其保护装置将迅速的跳开其他相的断路器。
由于失灵保护动作特性具有特殊性，所以它与一般的保护相比，具有以下几点特性：①灵敏性：即动作电流大于动作电压，继电器动作速度快，继电器在一段时间内能可靠地动作。
浅谈断路器失灵保护原理及分析
浅谈断路器失灵保护原理及分析【摘要】随着国民经济的发展和人民生活水平的不断提高，对电力系统的可靠性要求越来越高，因此电网安全运行至关重要。
断路器失灵保护作为变压器、断路器重要的继电保护，对电网的安全稳定运行意义重大。
本文浅谈220kV断路器失灵保护原理及回路分析，掌握220kV断路器失灵保护的动作原理，了解分析动作原因，为电气运行值班员在事故处理及分析时累计经验，从而更好保证电网设备稳定可靠运行，提高供电可靠性。
【关键词】断路器；200kV失灵保护；原理；分析0 引言220kV断路器失灵保护作为变压器、断路器重要的继电保护，对电网的安全稳定运行意义重大。
同时也是电气运行值班员应掌握、了解的重要继电保护。
本文浅谈220kV断路器失灵保护原理及回路，分析了解失灵保护动作过程，对电气运行值班员在事故处理及分析时可起到积极作用。
1 220kV失灵保护的定义及基本工作原理1）定义：当母线引出线上发生故障时，当故障元件的保护动作而断路器因操作失灵拒绝跳闸时，为缩小故障范围，利用故障元件的保护作用在其所在母线相邻断路器使其跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的保护装置或接线称为断路器失灵保护，也是“近后备”保护中防止断路器拒动的一项有效措施。
2）基本工作原理如图1所示：断路器失灵保护包括启动元件、时间元件和跳闸出口元件，在k点发生故障时，断路器QF7保护动作但断路器拒动，则失灵保护启动切除断路器QF4、QF5。
图1 断路器失灵保护原理图2 220kV断路器失灵保护分析2.1 启动方式线路的失灵保护启动装置中的相电流判别元件接点与线路保护该相保护动作触点串联后，提供给母线保护，经过母线保护中的母线运行方式识别元件判定失灵断路器所在母线，满足失灵保护电压闭锁条件后，经较短时限跳开母联断路器，再经一时限切除失灵断路器所在母线的各个连接元件。
线路保护装置向母线保护提供保护动作触点，与母线保护中的相电流启动接点构成与门，经过母线保护中的母线运行方式识别元件判定失灵断路器所在母线，满足失灵保护电压闭锁条件后，经较短时限跳开母联断路器，再经一时限切除失灵断路器所在母线的各个连接元件。
5为什么110kV断路器没有失灵保护
何谓断路器失灵保护？
• 当系统发生故障，故障元件的保护动作而 其断路器操作失灵拒绝跳闸时，通过故障 元件的保护作用与本变电站相邻断路器跳 闸，有条件的还可以利用通道，使远端有 关断路器同时跳闸的接线称为断路器失灵 保护。断路器失灵保护是近后备中般输送的功率大，
输送距离远，当线路发生故障而断路器又 拒动时，将给电网带来很大威胁。
• 110ｋV的特点。
断路器失灵保护配置原则
• 220～500ｋV电网以及个别的110ｋV电网的重要部 分，根据下列情况设置断路器失灵保护： 1、当断路器拒动时，相邻设备和线路的后备保护 没有足够大的灵敏系数，不可能可靠动作切除故 障时； 2、当断路器拒动时，相邻设备和线路的后备保护 虽能动作跳闸，但切除故障时间过长而引起严重 后果时； 3、若断路器与电流互感器之间距离过长，在其 间发生短路故障不能由该电力设备的主保护切除， 而由其后备保护切除，将扩大停电范围并引起严 重后果时。
关于断路器失灵保护
浅谈断路器失灵保护现场应用0 引言线路的断路器失灵保护是在线路发生故障，故障元件的保护动作发出跳闸脉冲而断路器操作失灵拒绝跳闸时，通过线路的保护作用于相邻断路器跳闸，或利用相应通道，使远端有关断路器同时跳闸的保护。
它是在断路器拒绝动作时，能够以较短的时限切除其它相关断路器，使停电范围限制为最小的一种后备保护，在电力系统中具有很重要的作用。
在实际的工程应用中，失灵保护设备包含失灵启动、失灵保护两个概念的产品。
同时失灵保护的设计涉及到系统保护、元件保护等两个专业范畴。
因此，一套失灵保护系统的设计往往涉及到多种保护的设备。
而且失灵启动装置、失灵保护装置这两种设备紧密联系，缺一不可。
在综合自动化系统变电站中，由于采用了微机型失灵保护，解决了常规保护中常见的问题。
这种保护由于采用高性能、高可靠、大资源的硬件系统，软硬件集成度高，使设计接线大大简化，回路接线越来越简单，使保护的安全性、可靠性都大大地得到了提高。
1 概念所谓断路器失灵保护，就是当系统发生故障时，故障元件的保护动作，因其断路器操作机构失灵拒绝跳闸时，通过故障元件的保护，作用于同一变电所相邻元件的断路器使之跳闸的保护方式。
在220kV 及以上电力网中，以及110kV 电力网的个别重要部分，由于输电线路一般输送的功率大，输送距离远，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故普遍装设了断路器失灵保护，有选择地将失灵拒动的断路器所连接母线上的其余运行中的断路器断开，以减小设备损坏，缩小停电范围，提高系统的安全稳定性。
2 断路器失灵保护的应用与要求由于断路器失灵保护要动作于跳开一组母线上的所有断路器，而且在保护的接线上将所有断路器的操作回路都连接在一起，因此，应注意提高失灵保护动作的可靠性，以防止误动而造成严重的事故。
为此，对失灵保护的设计应提出如下要求：2.1 对双母线接线方式或单母带分段断路器的接线方式（1）对带有母联断路器和分段断路器的母线要求断路器失灵保护应首先动作于断开母联断路器或分段断路器，然后动作于断开与拒动断路器连接在同一母线上的所有电源支路的断路器，同时还应考虑运行方式来选定跳闸方式。
断路器失灵保护实现
失灵保护实现一、失灵保护：断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。
在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。
3、保护原理：断路器失灵保护由保护跳闸不返回且断路器仍流过故障电流，再经其它条件（如复合电压闭锁等）启动，经延时出口，即由保护动作与电流判别、电压闭锁元件、构成的启动回路、时间元件及跳闸出口回路组成。
失灵保护分为故障相失灵、非故障相失灵和发、变三跳起动失灵及充电保护启动失灵。
1）故障相失灵：按相对应的线路保护跳闸接点和失灵过流高定值都动作；2）非故障相失灵：由三相跳闸输入接点保持失灵过流高定值动作元件，并且失灵过流低定值动作元件连续动作；3）发、变三跳起动失灵：由发、变三跳起动的失灵保护可分别经低功率因素、负序过流和零序过流三个辅助判据开放（三个辅助判据均可由整定控制字投退）。
输出的动作逻辑先经“失灵跳本开关时间”延时发三相跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相邻断路器。
4）充电保护起动失灵：当充电保护动作时，如果失灵保护投入，则经“失灵动作时间”延时跳开相邻断路器。
二、我站失灵保护实现1、500kV断路器失灵保护实现1）500kV断路器失灵保护通过RCS921A在收到保护跳闸开入时判断过流，启动经延时出口。
失灵回路如下：在主保护中取分相跳闸接点TJ，若921A的分相过流接点SL接通，则启动失灵；或在操作箱取三跳接点TJR，若921A的三相过流接点SL2接通，则启动失灵。

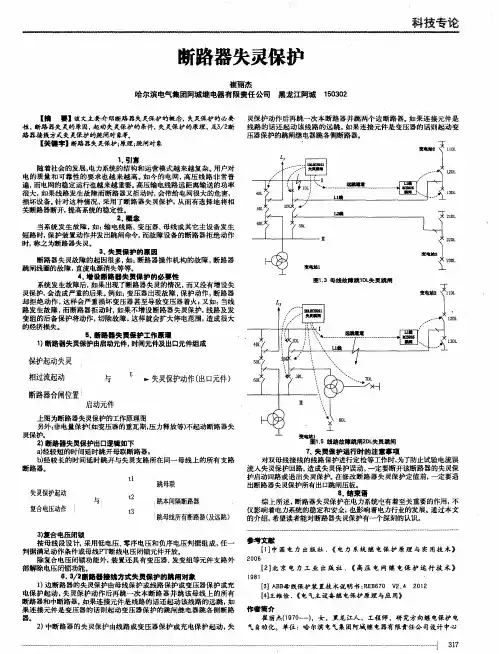

断路器失灵保护
断路器失灵保护[摘要]该文主要介绍断路器失灵保护的概念，失灵保护的必要性，断路器失灵的原因，起动失灵保护的条件，失灵保护的原理，及3/2断路器接线方式失灵保护的跳闸对象等。
【关键字】断路器失灵保护；原理；跳闸对象1、引言随着社会的发展，电力系统的结构和运营模式越来越复杂。
用户对电的质量和可靠性的要求也越来越高。
如今的电网，高压线路非常普遍，而电网的稳定运行也越来越重要。
高压输电线路远距离输送的功率很大，如果线路发生故障而断路器又拒动时，会带给电网很大的危害，损坏设备。
针对这种情况，采用了断路器失灵保护，从而有选择地将相关断路器断开，提高系统的稳定性。
2、概念当系统发生故障，如：输电线路、变压器、母线或其它主设备发生短路时，保护装置动作并发出跳闸命令，而故障设备的断路器拒绝动作时，称之为断路器失灵。
3、失灵保护的原因断路器失灵故障的起因很多，如：断路器操作机构的故障，断路器跳闸线圈的故障，直流电源消失等等。
4、增设断路器失灵保护的必要性系统发生故障后，如果出现了断路器失灵的情况，而又没有增设失灵保护，会造成严重的后果。
例如：变压器出现故障，保护动作，断路器却拒绝动作，这样会严重损坏变压器甚至导致变压器着火；又如：当线路发生故障，而断路器拒动时，如果不增设断路器失灵保护，线路及发变组的后备保护将动作，切除故障，这样就会扩大停电范围，造成很大的经济损失。
5、断路器失灵保护工作原理1）断路器失灵保护由启动元件，时间元件及出口元件组成上图为断路器失灵保护的工作原理图另外：非电量保护（如变压器的重瓦斯，压力释放等）不起动断路器失灵保护。
2）断路器失灵保护出口逻辑如下a）经较短的时间延时跳开母联断路器；b）经较长的时间延时跳开与失灵支路所在同一母线上的所有支路断路器。
3）复合电压闭锁按母线段设计，采用低电压、零序电压和负序电压判据组成，任一判据满足动作条件或母线PT断线电压闭锁元件开放。
除复合电压闭锁功能外，装置还具有变压器、发变组等元件支路外部解除电压闭锁功能。
试析继电保护中断路器失灵保护相关问题
试析继电保护中断路器失灵保护相关问题发布时间：2021-01-11T05:33:52.243Z 来源：《河南电力》2020年8期作者：黄明[导读] 在社会经济迅猛发展背景下，我国在电网方面的建设越来越完善。
为了保障电网运行的安全性，为人们提供更加优质稳定的供电服务，相关部门要注重提升对电网的维护力度，促进整体电网系统的运行稳定性。
作为对被保护对象的后备保护，断路器失灵保护是电网运行中不可或缺的重要环节。
因此，在对失灵保护装置进行设计时，要注重对元器构件进行科学的设计，并加强运行管理力度，确保其能够稳定的发挥效用，对电网设备进行实时的保护。
黄明（云南电力技术有限责任公司云南昆明 650216）摘要：在社会经济迅猛发展背景下，我国在电网方面的建设越来越完善。
为了保障电网运行的安全性，为人们提供更加优质稳定的供电服务，相关部门要注重提升对电网的维护力度，促进整体电网系统的运行稳定性。
作为对被保护对象的后备保护，断路器失灵保护是电网运行中不可或缺的重要环节。
因此，在对失灵保护装置进行设计时，要注重对元器构件进行科学的设计，并加强运行管理力度，确保其能够稳定的发挥效用，对电网设备进行实时的保护。
本文主要对断路器失灵保护的相关问题进行研究和分析，旨在进一步提升对断路器失灵保护的管理效率，为电网的稳定运行提供保障。
关键词：继电保护；断路器失灵保护；相关问题随着我国经济水平的迅速提升，对电网建设需求逐渐加大，输电线路的范围也逐渐呈现扩大趋势。
由于电网建设规模的加大以及输电负荷的增加，对电网运行的安全性和稳定性提出了更高的要求。
因此要进一步加强对电路运行状况的检查和维护，提升自动保护效能，以便使电网在出现紧急情况时能够积极应对。
断路器失灵保护是重要的继电保护措施，对于提升电路的自动保护效果具有积极的作用。
因此在日常电路维护工作中，相关工作人员要注重对其相关知识进行深入的研究，对其基本的工作原理、流程等详尽掌握，从而能够在电路发生问题时，能够及时的采取有效措施，避免对整体电网系统造成更大的损害。
断路器失灵保护的基本原理
断路器失灵保护的基本原理断路器是一种用于保护电路免受过载、短路和地线故障等电气故障影响的电器装置。
它的基本原理是通过感知电路中的异常电流或电压信号，自动切断电路，以防止电路的损坏和安全事故的发生。
断路器失灵保护的基本原理是指断路器在工作过程中失去正常的保护功能，无法及时切断电路。
这种情况可能会导致电路过载、短路和地线故障等故障状态持续存在，从而对电器设备和人身安全造成严重威胁。
断路器的失灵保护通常包括两个方面：失灵检测和失灵切除。
失灵检测是指通过监测断路器的工作状态，判断其是否正常工作。
失灵切除是指在检测到断路器失灵时，通过相应的控制信号将断路器切除，避免继续使用失灵的断路器。
在实际应用中，断路器的失灵保护通常由断路器本身和辅助保护装置两部分组成。
断路器本身具有一定的失灵保护功能。
在电路中，断路器通常由热保护和电磁保护两部分组成。
热保护是通过断路器内部的热继电器来实现的，当电路中的电流超过了设定的额定值时，热继电器会感应到电路的温度上升，从而切断电路。
电磁保护是通过断路器内部的电磁触发机构来实现的，当电路中的电流超过了设定的额定值时，电磁触发机构会感应到电路的电流异常，从而切断电路。
这些内置的保护机构可以有效地保护电路免受过载和短路等故障的影响。
辅助保护装置起到了监测和切除的作用。
辅助保护装置通常由电流互感器、电压互感器、继电器等组成。
电流互感器和电压互感器负责监测电路中的电流和电压信号，当电流或电压异常时，互感器会将信号传递给继电器。
继电器根据接收到的信号，判断断路器是否失灵，若失灵则发出切除信号，将断路器切除，保护电路的安全。
在实际应用中，为了提高失灵保护的可靠性和灵敏度，还可以采用其他辅助装置。
例如，可以利用电流差动保护装置来监测电路中的电流差异，当电流差异超过设定值时，差动保护装置会发出切除信号，切断电路。
此外，还可以采用过电压保护装置、接地保护装置等来提供额外的保护。
断路器失灵保护的基本原理是通过感知电路中的异常信号，自动切除电路，以防止电路的损坏和安全事故的发生。
关于断路器失灵保护的分析
关于断路器失灵保护的分析摘要：本文介绍了双母接线和3/2接线方式下断路器失灵保护的配置原则，以及不同的逻辑原理、基本构成和装置时间定值的整定。
介绍了应用断路器失灵保护改进的一些措施。
关键词：失灵保护；断路器；继电保护引言：当输电线路、变压器或母线或其他电气设备发生短路时，保护装置动作发出跳闸命令，但故障设备的断路器可能由于断路器跳闸线圈断线，直流电源消失及操作回路出现问题，导致断路器拒动，断路器失灵保护利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除变电站内其他相关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行。
1、断路器失灵保护工作原理1.1、断路器失灵的定义：当系统发生故障，相应的保护装置保护动作而其断路器操作失灵拒绝跳闸时，通过相应保护装置的作用于本变电站相邻断路器跳闸，称为断路器失灵保护。
断路器失灵保护是近后备中防止断路器拒动的一项有效措施。
1.2、判断断路器失灵应有两个主要条件：①有保护对断路器发过跳闸命令；②该断路器在一段时间里一直有电流。
断路器失灵保护起动元件就是基于上述原理构成。
2、断路器失灵保护的配置原则2.1 220kv双母或单母分段接线方式中，将失灵保护做在母差保护装置中，某线路断路器失灵，失灵保护应跳开失灵断路器所在母线上的所有断路器，其跳闸对象与母差保护跳闸对象完全一致，所以将失灵保护与母线保护做在同一套装置里面。
这样做的另外一好处就是节省二次电缆。
2.2 3/2接线中，失灵保护按断路器设计，失灵保护包含在断路器保护装置里面，3/2接线中如果边断路器失灵，失灵保护除需要跳开边断路器所在母线的断路器外，还需要跳开本串中断路器，并起动远方跳闸装置跳开对侧断路器。
如果中断路器失灵，失灵保护要求跳同一串上相邻的两个边断路器，并分别起动远方跳闸装置跳开两条线路对侧断路器，因此，3/2接线中失灵保护不做在母差保护装置中，与重合闸一起做成一套断路器保护随断路器设计。
浅析断路器失灵保护原理及出口配置
浅析断路器失灵保护原理及出口配置随着国民经济的发展和人民生活水平的不断提高，对电力系统的可靠性要求越来越高，其继电保护的拒动与误动一旦发生，会对电力系统造成重大的危害。
失灵保护作为近后备保护中的最后一道防线，动作后将跳开母线上的各断路器，动作面积相对较大，因此要求失灵保护具有极高的可靠性，减小其拒动或误动的可能性。
關键词：断路器;失灵;原理;出口1 失灵保护简介断路器失灵保护是指当输电线路、变压器、母线或其他主设备发生故障，保护装置动作并发出了跳闸指令，但故障设备的断路器拒绝动作时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故，是断路器保护配置中重要的组成部分。
断路器操作机构发生故障、气压或液压降低、直流电源消失、跳闸线圈断线、操作回路故障等等都是断路器失灵的原因，其中最多发生的是气压或液压降低、直流电源消失及操作回路故障。
断路器失灵而没有采取措施，将会造成严重的后果如停电范围的扩大，持续的故障电流将严重损坏故障设备，甚至可能使电力系统瓦解。
2 实现方式断路器失灵保护由启动部分、时间元件及出口元件组成，为了保证断路器失灵保护动作的可靠性，保护必须具备下列两个条件才能启动：故障元件的保护出口继电器动作后不返回;在故障元件保护的保护范围内依然存在着短路，失灵判别元件启动。
失灵判别元件可采用检查母线电压的低电压继电器，或者采用检查故障元件的电流继电器作为失灵判别元件。
失灵判别元件的动作值应按照该元件末端短路时保护有足够的灵敏系数整定。
为了保证断路器失灵保护动作的可靠性，断路器失灵保护的时间元件在故障元件的保护动作后开始计时，因此，整定断路器失灵保护的动作时间时，应按照躲过断路器的跳闸时间与保护的返回时间之和整定即可。
断路器失灵保护组成
断路器失灵保护组成
断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
断路器失灵保护组成
（1）起动回路：由该组母线上所有出线的保护装置的出口继电器和判别故障是否消除的鉴别元件低电压继电器构成。
它只有在同时满足：故障线路（设备）的保护装置出口继电器动作后不返回和在保护范围内仍然存在故障这两个条件时，才能允许失灵保护动作。
（2）时间元件：在该组母线上的保护动作后才开始计时，其动作时限不需与其它保护配合，仅需躲过断路器跳闸时间与保护返回时间之和（0.3S）。
