第一章答案一、(1)(c) (2)(c) (3)(b) (4)(c) (5)(d) (6)(a) 7(d)二、(1)4Ω(2)4A(3)7V,7Ω(4)(5)40W (6)5Ω,20Ω三、1.解:电路为一平衡电桥,c、d两点为等位点。

将连接于c、d间的支路断开,可得2.解:如图2所示。

图2求的电路可改画为图2(a),则求的电路可改画为图2(b),则求的电路可改画为图2(c),则3.解:(1)由题3图(a),有(2) 应用Y–Δ等效变换,将题3图(b)电路等效变换为图3(c),则图3(c)4.解:将无限网络看成无限多个梯形节组成,每一节如图4虚线框中所示。

当去掉第一节后,从cd 看去仍是个无限网络,应有。

作出图4(a)的等效电路如图4(b)所示。

图4则解,得5.解:(1)题图5(a)所示电路的简化过程如图所示。

图5(a)(2)图5(b)所示电路的简化过程如图5(b)所示。

图5(b)(3)图5(c)所示电路的简化过程如图5(c)所示。

图5(c)6.解:应用电源等效变换,将题6图所示电路等效为图6(a)所示电路。

图6(a)由KVL,有7.解:应用电源等效变换及电阻串并联,先将题7图所示电路等效为图7(a)所示电路。

(由于待求量I、U所在支路属于2U受控源与2Ω并联支路的外电路,故求I、U时可将与受控源并联的2Ω电阻去掉)(a) (b)图7由KVL,有将代入上式,得再由7(b)所示电路求出受控源支路的电流。

由KCL,有受控源的功率为(发出功率)8、解:在端口加一电压源U,流过电流I,如图8所示。

(a) (b) (c) 图8(1)由KCL,有把代入上式,得由KVL,有(2)由KCL,有 (1)由KVL,有 (2)(1)式代入(2)式,得由KVL,有(3)由KCL,有(3)(4)由KVL,有(5)把(3)、(4)代入上式,得(6) 把(3)、(6)式代入(5)式,得9、解:15V电压源、4A电流源单独作用时的电路如图9(a)、(b)所示。

电路分析答案课后习题答案

电路分析答案课后习题答案

电路分析答案课后习题答案电路分析是电子工程学科中的重要基础课程,通过对电路的分析和计算,我们可以了解电流、电压和功率等基本概念,并能够解决一些实际问题。

在学习过程中,课后习题是巩固知识和提高能力的重要途径。

下面我将为大家提供一些电路分析课后习题的答案,希望对大家的学习有所帮助。

1. 串联电路中,两个电阻的阻值分别为R1和R2,电源电压为V,求电流I的大小。

答案:根据欧姆定律,电流I等于电压V除以总阻值R,总阻值等于两个电阻的阻值之和,即R = R1 + R2。

所以I = V / (R1 + R2)。

2. 并联电路中,两个电阻的阻值分别为R1和R2,电源电压为V,求电流I的大小。

答案:根据欧姆定律,电流I等于电压V除以总阻值R,总阻值等于两个电阻的倒数之和的倒数,即1/R = 1/R1 + 1/R2。

所以I = V / R。

3. 电路中有一个电阻R和一个电感L,电源电压为V,求电流I的大小。

答案:根据欧姆定律和电感的特性,电流I等于电压V除以总阻抗Z,总阻抗等于电阻R和电感L的复数和,即Z = R + jωL,其中j是虚数单位,ω是角频率。

所以I = V / Z。

4. 电路中有一个电容C和一个电阻R,电源电压为V,求电流I的大小。

答案:根据欧姆定律和电容的特性,电流I等于电压V除以总阻抗Z,总阻抗等于电阻R和电容C的复数和的倒数,即1/Z = 1/R + j/ωC。

所以I = V / Z。

5. 电路中有一个电感L和一个电容C,电源电压为V,求电流I的大小。

答案:根据欧姆定律和电感、电容的特性,电流I等于电压V除以总阻抗Z,总阻抗等于电感L和电容C的复数和的倒数,即1/Z = 1/jωL + j/ωC。

所以I = V / Z。

通过以上几个例子,我们可以看到,电路分析中的关键是确定电流和电压之间的关系,以及计算总阻抗。

根据不同的电路结构和元件特性,我们可以利用欧姆定律、基尔霍夫定律、复数运算等方法进行分析和计算。

电路分析题库及详解答案

电路分析题库及详解答案

电路分析题库及详解答案1. 什么是基尔霍夫电流定律(KCL)?- 基尔霍夫电流定律指出,在任何电路的节点上,流入节点的电流之和等于流出节点的电流之和。

2. 基尔霍夫电压定律(KVL)的基本内容是什么?- 基尔霍夫电压定律表明,在任何闭合电路中,沿着闭合路径的电压降之和等于电压升之和。

3. 什么是欧姆定律?- 欧姆定律表明,通过导体的电流与导体两端的电压成正比,与导体的电阻成反比。

4. 如何计算串联电阻电路中的总电阻?- 串联电阻电路中的总电阻等于各个电阻值的和。

5. 并联电阻电路的总电阻如何计算?- 并联电阻电路的总电阻可以通过公式 \( \frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \) 来计算。

6. 什么是戴维南定理?- 戴维南定理指出,任何线性双端网络都可以用一个单一的电压源和一个电阻来等效替代,该电压源的电压等于网络两端的开路电压,电阻等于网络短路时的输入电阻。

7. 什么是诺顿定理?- 诺顿定理是戴维南定理的对偶形式,它指出任何线性双端网络可以等效为一个电流源和电阻的并联组合。

8. 什么是叠加定理?- 叠加定理允许我们通过将独立电源分别作用于电路,然后求出各部分的响应,最后将这些响应相加来计算电路的总响应。

9. 什么是最大功率传输定理?- 最大功率传输定理指出,当负载电阻等于源电阻的复共轭时,负载上可以传输最大的功率。

10. 什么是节点分析法?- 节点分析法是一种解决电路问题的方法,它通过应用KCL在选定的节点上建立方程来求解未知节点电压。

11. 什么是网孔分析法?- 网孔分析法通过应用KVL在电路的独立回路中建立方程来求解未知电流。

12. 如何求解一个简单的RC电路的瞬态响应?- 一个简单的RC电路的瞬态响应可以通过求解RC电路的微分方程来获得,该方程描述了电容电压随时间的变化。

电路分析课后习题答案

电路分析课后习题答案

电路分析课后习题答案电路分析课后习题答案电路分析是电子工程专业的一门重要课程,它涵盖了电路基本理论和分析方法。

通过学习电路分析,我们可以了解电路中电流、电压和功率的分布情况,以及不同元件之间的相互作用关系。

为了帮助同学们更好地掌握电路分析的知识,下面将给出一些典型习题的详细解答。

1. 简化下面电路中的电阻R等效为一个电阻。

电路图:```+----R1----+| |+---R2-----+| |+---R3-----+| |+---R4-----+| |+---R5-----+```解答:根据电阻并联的性质,将电路中的电阻R1、R2、R3、R4和R5并联后,可以得到一个等效电阻Req。

并联电阻的计算公式为:```1/Req = 1/R1 + 1/R2 + 1/R3 + 1/R4 + 1/R5```将具体数值代入公式计算,即可得到等效电阻Req的值。

2. 计算下面电路中电阻R1和R2之间的等效电阻。

电路图:```+---R1---+| |+---R2---+| |+---R3---+```解答:根据电阻串联的性质,将电路中的电阻R1、R2和R3串联后,可以得到一个等效电阻Req。

串联电阻的计算公式为:```Req = R1 + R2 + R3```将具体数值代入公式计算,即可得到等效电阻Req的值。

3. 计算下面电路中电流I1和I2的值。

电路图:```+---R1---+---R2---+---R3---+| | | |+--------+--------+--------+```解答:根据电流分流定律,电流在分支中的分布与电阻成反比。

根据电流合流定律,电流在合流点上的总和等于零。

根据这两个定律,可以列出方程组并解得电流I1和I2的值。

4. 计算下面电路中电压V1和V2的值。

电路图:```+---R1---+---R2---+---R3---+| | | |+--------+--------+--------+| | | |+---R4---+---R5---+---R6---+```解答:根据电压分压定律,电压在分压点上的分布与电阻成正比。

(完整版)高频电子线路简答题—武汉理工大学

(完整版)高频电子线路简答题—武汉理工大学

1.试画出超外差式接收机方框图,并简要说明各部分的功能。

答:从天线收到的微弱高频信号经高频小信号放大器放大,然后送至混频器与本地振荡器所产生的等幅振荡电压相混合,得到中频电压。

中频电压经中频放大器放大后送入检波器,解调出低频信号。

最后再经低频放大器放大后送扬声器,转变为声音信号。

2.高频功率放大器欠压、临界、过压状态是如何区分的?当Vcc(集电极电源电压),Vbb(基极电源电压),Vbm(输入电压振幅)和负载电阻R L只变化其中一个时,放大器的工作状态将如何变化?答:当高频谐振功率放大器的集电极电流都在临界线的右方时,称为欠压工作状态;当集电极电流的最大值正好落在临界线上时,称为临界工作状态;当集电极电流的最大值穿过了临界线到达左方饱和区时,称为过压工作状态;随着谐振电阻R L的增大,高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V cc的增大,高频谐振功率放大器的工作状态由过压到临界再到欠压。

随着V bb增大,高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V bm增大,高频谐振功率放大器的工作状态由欠压到临界再到过压。

3.为什么基极调幅电路必须工作于欠压状态?答:基极调幅是利用调制信号电压来改变高频功率放大器的基极偏压,以实现调幅的(3分)。

在欠压状态下,集电极电流的基波分量随基极电压成正比变化。

因此,集电极回路的输出高频电压的振幅将随调制信号的波形而变化,得到调幅波。

地振荡器所产生的等幅振荡电压相混合,得到中频电压。

中频电压经中频放大器放大后送入检波器,解调出低频信号。

最后再经低频放大器放大后送扬声器,转变为声音信号。

4. 无线电通信为什么要进行调制?常用的模拟调制方式有哪些?答: 1) 信号不调制进行发射天线太长,无法架设。

2) 信号不调制进行传播会相互干扰,无法接收。

常用的模拟调制方式有调幅、调频及调相5. 谐振功率放大器效率高的原因是什么?其输出波形不失真的原因是什么?答:谐振功放效率高是因为它的工作频率很高 ,高频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。

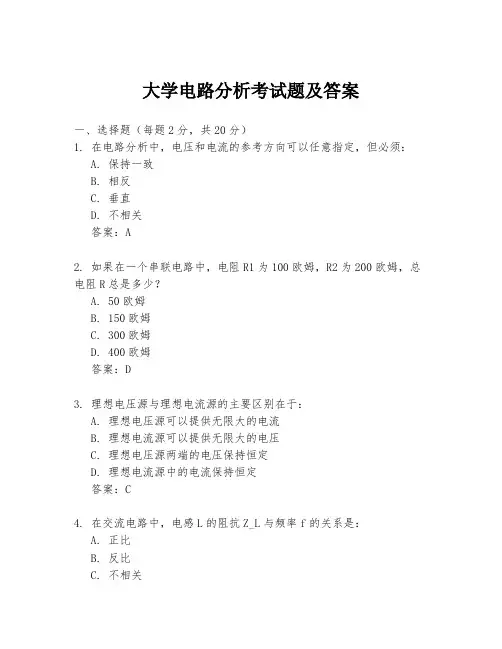

大学电路分析考试题及答案
