伺服比例阀的作用及区别
高频响电液伺服阀与比例阀的能源效益比较分析
高频响电液伺服阀与比例阀的能源效益比较分析引言：在工业自动化领域中，液压系统广泛应用于各种工程设备和机械装置中，起到传动、控制和调节作用。
而电液伺服阀和比例阀作为液压系统中重要的执行元件，对系统的性能和能源效益有着直接的影响。
本文将对高频响电液伺服阀和比例阀的能源效益进行详细比较分析。
1. 高频响电液伺服阀的能源效益高频响电液伺服阀是一种特殊的电液伺服阀，其具有快速响应、高精度和抗载荷能力强等优点。
这种阀可以实现快速的开启和关闭动作，并能根据外部信号即时调整流量和压力。
这种特性使得高频响电液伺服阀在一些对动态响应要求高、频繁启闭的工况下具备较高的能源效益。
首先，高频响电液伺服阀的快速开启和关闭动作可以减少液压系统中的能量损失。
传统的电液伺服阀在开启和关闭过程中会存在一定的延时，导致液压油流不能立即进入或截断流通，从而引起能量损耗。
而高频响电液伺服阀几乎可以实现即时开启和关闭，大大减少了这种能量损失。
其次，高精度的流量和压力调节使得高频响电液伺服阀能够更加精确地控制液压系统的流量和压力。
通过实时调整和优化流体流量，可以确保系统始终处于最佳工作状态，减少能量浪费和功耗。
最后，高频响电液伺服阀的抗载荷能力强，可以实现更加精确的负载控制。
在工程机械和重载设备中，由于工作负载的变化和波动，若无法精确控制液压系统的负载输出，将导致能源浪费和低效率工作。
高频响电液伺服阀通过准确感知负载压力变化，并迅速动态调整阀门位置和流量输出，实现精准负载控制，提高能源效益。
2. 比例阀的能源效益比例阀是一种常见的电液转换器，通过电信号调节液压阀芯的运动位置，从而控制液压系统中液压油的流量和压力。
比例阀适用范围广泛，常用于机床、冶金、石化等行业的液压控制系统中。
比例阀具有灵活性强、可控性好、响应速度快等优点。
通过电信号的调节，可以实现对液压系统流量和压力的精确控制，达到节能和提高系统效率的目的。
首先，比例阀可以根据实际需求进行流量和压力的在线调节。
先导式伺服比例方向控制阀的作用
一、概述伺服比例方向控制阀是一种用于控制液压系统中液压执行元件运动方向、速度和加速度的重要元件。
它在工业生产中扮演着非常重要的角色。
本文将重点针对先导式伺服比例方向控制阀的作用进行介绍。
二、先导式伺服比例方向控制阀的原理先导式伺服比例方向控制阀是一种通过电磁比例阀来控制主阀的启闭速度，从而精确控制液压执行元件运动方向和速度的装置。
它通过电磁阀控制油液的流向和流量，从而实现对液压执行元件的精确控制。
三、先导式伺服比例方向控制阀的作用1. 控制液压执行元件的运动方向先导式伺服比例方向控制阀通过控制液压系统中液压油的流向，从而确定液压执行元件的运动方向。
它可以根据系统的要求，精确地控制液压执行元件的运动方向，实现系统的各种运动功能。
2. 控制液压执行元件的运动速度先导式伺服比例方向控制阀可以通过调节电磁阀的开度来控制液压油的流量，从而精确控制液压执行元件的运动速度。
它可以根据系统的要求，精确地控制液压执行元件的运动速度，确保系统运动的平稳和可控性。
3. 控制液压执行元件的运动加速度除了可以控制运动方向和速度外，先导式伺服比例方向控制阀还可以通过调节电磁阀的响应时间，来控制液压执行元件的运动加速度。
它可以根据系统的要求，精确地控制液压执行元件的运动加速度，确保系统运动的顺畅和高效。
四、先导式伺服比例方向控制阀的应用领域先导式伺服比例方向控制阀广泛应用于各种液压系统中，尤其在航空航天、机械制造、船舶等领域有着重要的应用。
它可以在高精度要求的系统中发挥其优势，确保液压系统运行的稳定性和可靠性。
五、结论先导式伺服比例方向控制阀作为液压系统中的重要元件，具有控制运动方向、速度和加速度的重要功能。
它通过精确控制液压油的流向和流量，可以实现对液压执行元件的精确控制。
在实际应用中，它为各种液压系统的稳定运行和高效工作做出了重要贡献。
希望本文对先导式伺服比例方向控制阀的作用有所帮助，感谢您的阅读。
六、先导式伺服比例方向控制阀的设计和特点1. 先导式设计先导式伺服比例方向控制阀采用了先导阀和主阀相结合的设计，通过先导阀控制主阀的启闭速度，从而实现对液压油的精确控制。
比例阀与伺服阀有哪些区别

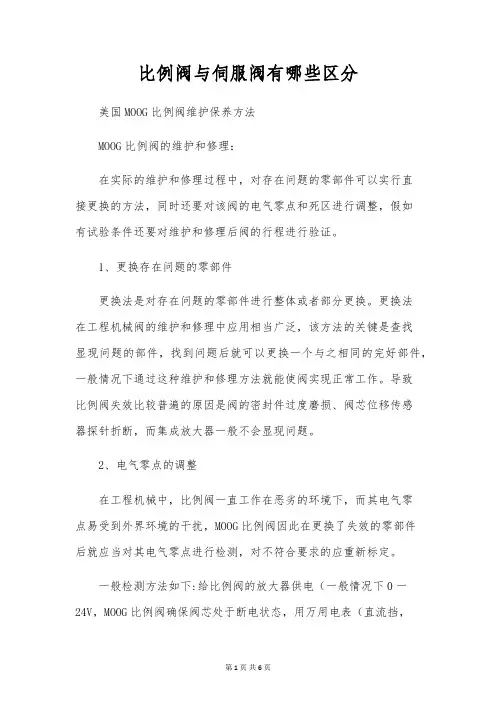

比例阀与伺服阀有哪些区分美国MOOG比例阀维护保养方法MOOG比例阀的维护和修理：在实际的维护和修理过程中，对存在问题的零部件可以实行直接更换的方法，同时还要对该阀的电气零点和死区进行调整，假如有试验条件还要对维护和修理后阀的行程进行验证。
1、更换存在问题的零部件更换法是对存在问题的零部件进行整体或者部分更换。
更换法在工程机械阀的维护和修理中应用相当广泛，该方法的关键是查找显现问题的部件，找到问题后就可以更换一个与之相同的完好部件，一般情况下通过这种维护和修理方法就能使阀实现正常工作。
导致比例阀失效比较普遍的原因是阀的密封件过度磨损、阀芯位移传感器探针折断，而集成放大器一般不会显现问题。
2、电气零点的调整在工程机械中，比例阀一直工作在恶劣的环境下，而其电气零点易受到外界环境的干扰，MOOG比例阀因此在更换了失效的零部件后就应当对其电气零点进行检测，对不符合要求的应重新标定。
一般检测方法如下:给比例阀的放大器供电（一般情况下0一24V，MOOG比例阀确保阀芯处于断电状态，用万用电表（直流挡，0.25V量程、检测阀芯位移反馈信号，在阀芯没有接受指令的条件下，要求阀芯位移反馈电压为零。
假如不为零就应调整阀芯位移传感器的调整螺母，直至阀芯反馈电压为零。
美国MOOG比例阀维护保养方法1、由于插头组件的接线插座〔基座）老化、接触不良以及电磁铁引线脱焊等原因，导致比例电磁铁不能工作（不能通人电流）。
此时可用电表检测，如发觉电阻无限大，可重新将引线焊牢，修复插座并将插座插牢。
2、线圑组件的故障有线圈老化、线圉烧毁、线圈内部断线以及线圈温升过大等现象。
线圈温升过大会造成比例电磁铁的输出力不足，其余会使比例电磁铁不能工作。
对于线圈温升过大，可检查通人电流是否过大，线圈是否漆包线绝缘不良，阀芯是否因污物卡死等，一一査明原因并排出之；对于断线、烧坏等现象，须更换线圑。
3、衔铁组件的故唪重要有衔铁因其与导磁套构成的摩擦副在使用过程中磨损，导致阀的力滞环加添。
伺服阀与比例阀的区别知识分享
伺服阀与比例阀的区别伺服阀与比例阀之间的差别并没有严格的规定，因为比例阀的性能越来越好，逐渐向伺服阀靠近，所以近些年出现了比例伺服阀。
比例阀和伺服阀的区别主要体现在以下几点：1.驱动装置不同。
比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达；2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统；2.1 伺服阀中位没有死区，比例阀有中位死区；2.2 伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz；2.3 伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；3.阀芯结构及加工精度不同。
比例阀采用阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。
比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。
5.阀的额定压降不同。
而比例伺服阀性能介于伺服阀和比例阀之间。
比例换向阀属于比例阀的一种，用来控制流量和流向绩效评估的GROW法则绩效评估中最困难的是什么？有人说是考核指标的设置，不会设置指标，不知道哪些指标是重要的，有人说是考核打分，不知道该给员工打多少分合适，有人说是考核面谈，不敢面对员工，害怕和员工发生争吵。
是的，这些都是绩效评估的难点，做过评估的经理人都有自己的体会和感悟。
但是，今天，我要说的主题不是这些，我认为在绩效评估中，考核指标容易设，路线非常明显，第一，你可以从年度目标进行分解，产生员工的考核指标，第二，你也可以从员工的岗位职责中找出一些关键点，设置相应指标，第三，你还可以从工作流程中找出一些指标考核员工的工作，所以，考核指标的设置不难。
考核打分其实也不难，因为绩效考核要求经理在日常工作中和员工保持沟通，在日常沟通中，经理可以把自己的感受告诉员工，让员工明白自己在哪些方面做得不好，需要改进，而且经理也要帮助员工想出改进的办法，这样，在考核的时候，经理和员工对考核达成的情况基本上有一个大致相当的认识，这样，经理打出的分数，员工的认可度就会比较高，所以，考核打分也不难。
9-伺服阀和比例阀
二、伺服阀(Servo Valve)
伺服阀的输出量（流量）和输入量（电信号等）成
连续比例关系，应用在精度要求较高的力、位移和速度 的控制场合。
伺服阀对油液的清洁度要求较高，价格较昂贵。
1、结构组成
从输入信号的类型而言，伺服阀可分为电液伺 服阀、气液伺服阀和机液伺服阀。三者的工作原理大 体相同，只是输入信号与阀芯控制信号间的转换方式 不同。其中，电液伺服阀最为常用。
由于比例阀的主要特点在于其加载装置有别于普 通阀，因此只需在普通液压阀的主体名称前面加上 “比例”两个字便可标识比例阀。例如，我们可以这 样说：先导比例溢流阀、比例调速阀、三位四通比例 方向流量阀等等。
2、比例电磁铁
比例电磁铁是一种线性的电—机转换装置，其 输入电信号与输出电磁吸力成正比，通过弹簧把力 转换为位移，从而把输入电信号与阀芯的位移对应 起来。
伺服放大器
伺服放大器把输入的电压信号与反馈的电压信 号进行比较和放大运算后，转换为与偏差电压成比 例关系的电流信号，作用在控制线圈上，从而控制 伺服阀的动作。
电气－机械转换装置
电－机转换装置包含了电流－力转换和力－位移转换两 个功能。电气信号转换为力（力矩）信号后作用在液压前置 放大器上，经弹性元件转换为位移。 典型的电气－机械转换装置有力马达和力矩马达两种。
提高，因此比例技术成为当今极具前景的液压技术之一。
插装阀的概论知识。
第9章 伺服阀和比例阀
(Chaper 9 Servo valve and proportional valve) 一、概述
在实际应用中，除了开关和定值控制外，还更多地需 要比例控制，即保持输出和输入成连续、正比关系，这不 仅有利于降低系统的复杂程度，而且会大大提高系统的自 动化程度和控制精度。
伺服阀电液比例阀
伺服阀 电液比例阀
伺服阀
伺服阀是一种根据输入信号及输出信号反馈量连续 成比例地控制流量和压力的液压控制阀。根据输入 信号的方式不同，又分电液伺服阀和机液伺服阀。
▪ 特点 输入电流为零时，阀口是关闭的；主阀的位移量不受比例
电磁铁行程的限制，阀口开度可以设计得较大，即阀的通流能力较 大。
▪ 电液比例换向阀
▪ 电液比例换向阀由前置级
（电液比例双向减压阀） 和放大级（液动比例双向 节流阀）两部分组成。
▪ 前置级由比例电磁铁控制
双向减压阀阀芯位移。当 比例电磁铁输入电流时， 减压阀芯移动，减压开口 一定，经阀口减压后得到 稳定的控制压力。
▪ 与普通压力先导阀不
同： 1、与作用在阀芯上的液 压力进行比较的是电磁 吸力，不是弹簧力。 2、此处弹簧为传力弹簧， 无压缩量。
▪电液比例流量阀
▪ 图示为位移—弹簧力反馈型电液比例二
通节流阀。主阀芯5为插装阀结构。当比 例电磁铁输入一定电流时，产生的电磁吸 力推动先导阀芯2下移，先导阀阀口开启， 主阀进口压力油经R1和R2、先导阀阀口 流至主阀出口。因阻尼R1作用，使主阀芯 上下腔产生压力差，致使主阀芯克服弹簧 力上移，主阀口开启。主阀芯向上位移使 反馈弹簧3受压缩，但反馈弹簧力与先导 阀芯上端电磁吸力相等时，先导阀芯和主 阀芯受力平衡，主阀阀口大小与输入电流 大小成比例。改变输入电流大小，即可改 变阀口大小，在系统中起节流调速作用。
▪ 电液伺服阀的组成和工作原理
▪ 电液伺服阀由电气－机械转换
装置、液压放大器和反馈（平 衡）机构三部分组成。
伺服阀与比例阀有何区分之处 伺服阀是如何工作的
伺服阀与比例阀有何区分之处伺服阀是如何工作的想要伺服阀与比例阀的区分有哪些？首先，我们要了解什么是什么是伺服阀，什么是比例阀。
伺服阀和比例阀，都是通过调整输入的电信号模拟量，从而无极调整液压阀的输想要伺服阀与比例阀的区分有哪些？首先，我们要了解什么是什么是伺服阀，什么是比例阀。
伺服阀和比例阀，都是通过调整输入的电信号模拟量，从而无极调整液压阀的输出量，例如压力，流量，方向。
而且伺服阀与比例阀之间的差别并没有严格的规定，所以很多的用户分不太清楚伺服阀与比例阀。
下文将简单的您介绍一下伺服阀与比例阀的区分。
紧要的是这两种阀的结构完全不同。
伺服阀依靠调整电信号，掌控力矩马达的动作，使衔铁产生偏转，带动前置阀动作，前置阀的掌控油进入主阀，推动阀芯动作。
比例阀是调整电信号，使衔铁产生位移，带动先导阀芯动作，产生的掌控油再去推动主阀芯。
1.驱动装置不同比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达；2.性能参数不同滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀紧要应用在闭环掌控系统，其它结构的比例阀紧要应用在开环控系统及闭环速度掌控系统；2.1 伺服阀中位没有死区，比例阀有中位死区；2.2 伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz；2.3 伺服阀对液压油液的要求更高，需要精过滤才行，否则简单堵塞，比例阀要求低一些；3.阀芯结构及加工精度不同比例阀接受阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服比例阀接受阀芯+阀套的结构。
4.中位机能种类不同比例换向阀具有与一般换向阀相像的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。
5.阀的额定压降不同。
伺服阀性能介于伺服阀和比例阀之间。
比例换向阀属于比例阀的一种，用来掌控流量和流向。
而且伺服阀太精细，对液压油的污染很敏感，主阀芯尺寸小，不适合高压大流量的系统，但掌控比较精准明确，而且可以做多余度掌控。
《伺服阀与比例阀》课件
伺服阀和比例阀的工作原理
伺服阀通过调节阀芯的位置来控制流体流量和压力，而比例阀则根据输入信号的大小调节阀芯的开度来控制流 量。
伺服阀的组成部分及其功能
伺服阀包括阀体、阀芯和传动装置。阀体提供流体通道，阀芯控制流体流量和压力，传动装置将输入信号转化 为阀芯位置调节。
伺服阀的调节方式和控制原则
伺服阀可以通过手动控制、反馈控制或自动控制来实现精确的流量和压力调节。其控制原则基于反馈信号的比 较和调整。制、反馈系统和数字控制等。
伺服阀和比例阀的控制系统
伺服阀和比例阀通常作为控制系统的关键组成部分，用于实现流量和压力的 精确控制。
伺服阀和比例阀的控制系统的 框图
伺服阀和比例阀的控制系统通常由输入信号、控制器、阀芯驱动和反馈信号 组成，框图显示了各个组件之间的关系。
伺服阀和比例阀控制系统的稳态和动态特 性
伺服阀和比例阀的控制系统在稳态和动态操作下具有不同的特性，稳态保持恒定输出，动态响应能够快速调节。
比例阀的控制精度和响应特性
比例阀可以实现很高的控制精度，并具有快速的响应特性，适用于对流量要求较高的应用。
伺服阀和比例阀的性能比较
伺服阀和比例阀在控制精度、响应速度和适用范围等方面具有不同的特点和 性能，可以根据具体需求选择。
伺服阀和比例阀在工业控制领域的应用案 例
伺服阀和比例阀在机械加工、印刷机械、液压系统等领域有广泛的应用，提高了生产效率和质量。
伺服阀和比例阀的未来发展趋 势
伺服阀和比例阀的未来发展趋势包括智能化、节能环保、数字化控制等方面 的创新和应用。
伺服阀与比例阀
这个PPT课件将介绍伺服阀和比例阀的基本知识和应用，以及它们之间的区别。 我们将探讨它们的结构、工作原理、调节方式和控制系统，以及它们在工业 控制领域的应用案例和未来发展趋势。
方向阀、比例方向阀、伺服变量阀的区别
方向阀、比例方向阀、伺服变量阀的区别1、电液比例方向阀、方向阀的结构和传统的开关模式类似于阀体几乎是通用的。
但是有重要功能的差异,它实际上是一种流量操控阀门,可以操控流体流动的方向,并能操控液体流动的流量成比例;2、电液比例换向阀可以操控水流方向,在同样的时间,和流函数的大小,类似于伺服阀。
但总的方向的比例阀有一个较大的零死区,这是重要的区别与伺服阀;当然,大约有一个数量级小于伺服阀、动态响应,但它足够一般工业系统),如数量的不同。
3、流体阻力(广义)基本公式表明,交通流不仅是相关的流体阻力来操控流区域的嘴,也关系到操控的压力差之前和之后的嘴。
因此,比例方向阀与单方向流量阀,可分为操控流量和压差的操控口方向的节流阀,无关操控口压差阀水流方向。
4、方向节流阀和信息流的方向阀有自己的许多结构形式,但在当前的人认为和接受信息流的方向阀工业形式,主要是基于节流阀的方向,或所谓的压力赔偿器,以抑制负载压力变化的影响,自动或阀的内部和外部阀采用流反馈添加到校正。
5,当谈到压力补偿,和流动的一个单向阀,常用的有设置和贫民救济和溢流型之间的差异(前者形式和节流嘴是串联的,属于能量耗散型;后者通过节流口在平行、节能)。
两个补偿器的原则是操控流到致动器,存在超出负载系统,到执行机构的流量操控,有所谓的出口补偿器,从致动器是用来操控流量。
大兰液压系统6、多路阀是,事实上,以适应需求的工程机械如散步,来操控方向的多个执行机构阀及相关辅助在一起期间的操控单元。
传统的6个阀可以看作是一种初级比例操控特征(微调功能)的比例方向阀。
四通阀,后来发展基本上是基于压力赔偿通过进流阀的思路。
由于多个换向阀在一起,赔偿特性可能是贫民救济类型(阀的方向单一耦合赔偿)和可怜的溢出类型(一般负载适应)相结合的协调。
新出现饱和多路阀,流阻是传统的节流减压后新开发的压力补偿。
7、电液操控阀(包括比例阀、伺服阀)的结构因素,有一个“一个字”(阀内其他流部分不能干扰和影响“操控阀来操控流”)操控原理,对于这个阀内其他流截面面积,*大的“阀”区域的三到四倍。
比例阀与伺服阀的基础知识
闭环变量泵调试注意事项
• 接头编号 •1 •2 •3 •4
信号 QIN COM PIN SMP
斜盘传感器 电源(+8V) 0V 输入 屏闭线
压力传感器 电源(+5V)
0V 输入
COM
电源 0V +24V 0V
_
比例阀与伺服阀的性能比较
•
伺服阀 伺服比例阀 带反馈比例阀 不带反馈
比例阀
• 滞环% 0.1-0.5 0.2-0.5
0.3-1
3-7
• 中位死区 理论为零 理论为零
± 5-20 %
• 频宽/HZ 100-500 5制系统
闭环控制系统
开环控制及闭环速度控
• 过滤精度 13/9-15/11 16/13-18/14 16/13-18/14 16/1318/14
大机插装油路液压系统
大机液压原理图(锁模阀板)
大机液压原理图分析(锁模阀板)
• 1.开合模回路 • 2.低压模保回路 • 3.液压安全保护回路 • 4.差动回路(快速锁模回路) • 5.液控回路 • 6.慢速开模 • 7.防气蚀回路
大机液压原理图(注射阀板)
大机液压原理图分析(注射阀板)
比例阀与伺服阀的基础知识
• 比例控制系统(含开环控制和闭环控制)所采 用的元件为比例阀和比例泵.其采用的驱动控 制装置为比例电磁铁,其特点是感应负载大, 电阻小,电流大,驱动力大,但响应低.
• 伺服控制系统(只有闭环控制)采用的控制元 件为伺服阀.其采用的驱动控制装置为力马达 或力矩马达,其特点是输出功率小,感抗小, 驱 动力小,但响应快.
• (ISO4406)
比例阀和伺服阀的区别
1比例阀和伺服阀的区别比例阀多为电气反馈，当有信号输入时，主阀芯带动与之相连的位移传感器运动，当反馈的位移信号与给定信号相等时，主阀芯停止运动，比例阀达到一个新的平衡位置伺服阀，阀保持一定的输出；伺服阀有机械反馈和电气反馈两种，一般电气反馈的伺服阀的频响高，机械反馈的伺服阀频响稍低，动作过程与比例阀基本相同。
区别：一般比例阀的输入功率较大，基本在几百毫安到1安培以上，而伺服阀的输入功率较小，基本在几十毫安；比例阀的控制精度稍低，滞环较伺服阀大，伺服阀的控制精度高，但对油液的要求也高。
我从结构上理解比例阀的阀芯是靠电磁力和液压力及弹簧力来实现平衡的，而伺服阀是靠液压力来平衡的，所以比例阀在控制大流量高压力上没有优势；还有比例阀最早的产品是开式的，这应该是为什么叫比例阀的原因；在应用上，伺服阀用的更广，不仅能够用于精确的位置，速度等控制，还具有随动作用，所以像你开的汽车助力转向就是一个随动伺服系统，这是比例阀难以实现的。
实现油缸上下运动可以通过阀在不同位置而使得油路切换而实现，这样的阀采用普通换向阀就可以实现了，而伺服或者比例阀的作用是不仅可以控制油缸的方向，还可以精确控制阀的开度，从而可以精确控制流量（工作状态保持不变下）。
您提到的阀的反馈的确只能决定阀是否精确到位，而并不能控制系统的状态，因为即使阀的开度准确，但是真正到作动器内的流量也受到泵压力、管路消耗、负载变化等等多种因素的影响，因而要实现精确的位置或者速度控制，还需要另外一个避环回路——系统避环，针对位置和速度，现在有成型的速度和位置控制板来实现。
您说的“做的再精确也只是阀本身的问题，对于受控对象来说却不好办”，这没错，但是作动器的位移并不对应伺服阀芯的位移，因为阀芯开启油口后即使不在运动，作动器也会始终保持运动势，就像家里的水龙头，拧开了谁就会一直流。
比例阀没有了伺服阀的阀芯位置避环，它是靠较大的、精确控制供给比例阀芯的电流量来控制相对准确的阀芯位置而简化的设计形式。
液压伺服阀、比例阀、数字阀
6。
专题研究6.1液压伺服阀、比例阀、数字阀在水轮机调节行业中的应用6.1.1 概况为满足大吨位操作功的需要，水轮机调速系统的执行机构往往由液压系统构成。
尽管液压传动已经历了很长的发展历史，然而，现代电液随动技术在水轮机调速器中的应用历史也只不过短短数十年的时间。
就现代电液随动技术的发展进程而言，其历史可追溯到二战后期，1940年底在飞机上首先出现了电液伺服系统，其滑阀由伺服电机驱动，伺服电机惯量很大，成了限制系统动态特性的主要环节。
直到20世纪50年代后期才出现以永磁力矩马达－喷嘴挡板阀为先导级的伺服阀，使电液伺服系统成为当时响应最快、控制精度最高的随动系统。
20世纪60年代后期随着各种结构电液伺服阀的相继问世，电液伺服系统已逐渐成为武器、航空、航天自动控制以及一部分民用工业设备自动控制的重要组成部分；此时在水轮机调速器中也出现过电液伺服系统的少量尝试。
但是，由于电液伺服阀对油液清洁度要求十分苛刻，制作成本与维护费用较高，系统能耗也大，难以在一般民用工业领域得到广泛应用。
因此，人们迫切希望开发一种可靠、廉价，控制精度和响应特性均能满足一般工业设备实际需要的电液控制技术，这就是上世纪60年代末以来工业伺服技术和电液比例技术得以发展的背景。
工业伺服阀的主要特点是：以高性能伺服阀为基础，增大电气－机械转换环节的输出功率，适当简化阀的结构，着重改善阀的耐油污能力，并降低制作成本。
比例阀则是以传统工业用液压阀为基础，采用可靠、廉价的模拟式电气－机械转换组件和与之相应的阀内结构设计，从而获得对油质要求与一般工业阀相同、廉价、阀内压力损失低、性能又能满足一般工业控制设备要求的比例元件。
此外，自从模拟式电液比例元件成功应用起，人们就开始注意到数字式或脉冲式液压元件的开发。
这类元件的优点是对油液污染不敏感、工作可靠、重复精度高、成批生产的性能一致性好。
随着计算机控制日益广泛的应用，人们迫切希望能用计算机直接控制流体脉冲，使液压元件数字化，上世纪80年代出现的高速开关阀现已部分取代了比例阀或伺服阀工作，在微机实时控制的电液随动系统应用中取得一席之地并独树一帜。
浅谈比例阀与伺服阀的区别
浅谈比例阀与伺服阀的区别作者：郑瑶来源：《科学与财富》2018年第10期摘要：比例阀与伺服阀作为液压系统中常用的两种阀类元件，广泛应用于各个液压系统中。
为了更好的选择和使用适合于液压系统的阀类原件，需要对二者的工作特性进行了解和研究。
本文首先阐述了比例阀和伺服阀性能的区别，并分别介绍了伺服阀与比例阀的结构特点和控制特点，为阀类元件的选型和使用提供了基础，并论述了比例阀与伺服阀的发展趋势。
关键词：伺服阀；比例阀；液压系统；性能；结构；控制；发展伺服阀与比例阀作为放大转换元件，可以将偏差信号放大、转换成液压信号（流量或压力），从而完成对执行机构的控制。
在典型的油缸控制系统中，油缸的运动可以通过阀在不同的位置而使得油路切换而实现，这样的阀可以采用普通换向阀。
而伺服阀和比例阀不仅能够控制油缸的运动方向，还可以精确的控制阀门开度从而在工作状态保持不变的情况下精确控制流量。
1比例阀和伺服阀性能区别分析电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈。
对应于普通的液压阀都能够找到一种与之对应的电液比例阀。
电液比例阀可以用于开环系统中实现随液压参数的遥控，也可以作为信号转换与放大元件用于闭环控制系统。
电液伺服阀是闭环控制系统中最重要的一种伺服控制元件，它能将微弱的电信号转换成大功率的液压信号（流量和压力）。
用它作转换元件组成的闭环系统称为电液伺服系统。
对整个系统来说，电液伺服阀是信号转换和功率放大元件；对系统中的液压执行机构来说，电液伺服阀是控制元件；阀本身也是个多级放大的闭环电液伺服系统，提高了伺服阀的控制性能。
电液伺服系统是液压伺服系统和电子技术相结合的产物，由于它具有更快的响应速度，更高的控制精度，在军事、航空、航天、机床等领域中得到广泛的应用。
目前液压伺服系统特别是电液伺服系统己经成为武器自动化和工业自动化中应用非常广泛。
伺服阀与比例阀的比较
比例多路换向阀的应用与比例多路换向阀的应用：比例多路换向阀根据信号电液比例阀(插装式、叠加式)一直以工作效率高，成本低而深受移动液压机械厂家的喜爱。
电液比例阀根据电子摇杆的比例信号相应改变比例阀的先导压力，从而改变滑阀的位置。
电液比例阀有比例流量阀、比例减压阀、比例换向阀。
出于制造成本考虑，一般不配置机械／感应位置传感器，及相应的电子检测和纠错功能。
所以，选用电液比例换向阀须注意：操作过程中，要完全靠操作员的视觉观察来保证操作过程的安全。
在电控、遥控操作时，对外界干涉现象应注意防范。
比例伺服多路换向阀控制精度高，防护性好。
近来，由于电子技术的发展使其制造成本大幅度下降，电液比例伺服阀越来越受到移动液压机械厂家的欢迎。
电液比例伺服阀由比例电磁阀，位置反馈，伺服驱动器和电子模块组成，闭环位置反馈控制。
电子模块配置有感应位置传感器LDVT，以及相应的电子检测和纠错功能。
电液比例伺服阀是根据电子摇杆的比例信号相应改变比例伺服驱动器的位置，从而改变滑阀的位置。
当摇杆的信号与滑阀的位置行程不成比例时，则电子模块发出纠错信号，驱动器带动换向阀滑阀自动回零位，液压机构自动停止。
多路阀的阀芯与伺服驱动器为机械万向轴连接，活塞连杆推力大于60公斤，所以在操作过程中，即可以避免阀心卡死，又可有效的防范人为意外操作。
手动操作时，伺服驱动机构的压力完全释放处于浮动状态，手动拉杆可操作自如。
比例伺服驱动器是大流量机械/手动多路阀电液驱动配套改造方案中高技术、低成本的选择。
比例伺服驱动器由比例电磁减压阀，伺服驱动油缸和电子模块(配有感应位置传感器LDVT，位置检测和纠错功能)组成，有法兰连接和连杆连接两种方式，可与国内、外厂家的机械换向阀匹配，是目前多路换向阀电液改造的最佳选择。
电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈。
高频响电液伺服阀与比例阀的可靠性与故障诊断方法比较
高频响电液伺服阀与比例阀的可靠性与故障诊断方法比较引言：电液伺服系统在工业控制领域有着广泛的应用，其中高频响电液伺服阀与比例阀是常见的控制元件。
它们在控制系统中起到关键作用，但也容易受到一些故障的影响。
本文将从可靠性和故障诊断方法两个方面比较高频响电液伺服阀与比例阀。
一、高频响电液伺服阀的可靠性高频响电液伺服阀是一种能够进行高速、精确控制的阀门，具有快速响应、准确性高的特点。
其可靠性主要体现在以下几个方面。
1. 高频响应能力：高频响电液伺服阀能够迅速响应控制信号的变化，实现实时的流量和压力控制。
这种高频响应能力确保了系统在动态响应过程中的稳定性和准确性。
2. 高精度：高频响电液伺服阀具有较高的控制精度，可实现微小流量和压力的调节。
其内部采用先进的传感和控制技术，能够实时监测和调整工作状态，提高了控制系统的精度和稳定性。
3. 重复性：高频响电液伺服阀具有良好的重复性能，即在多次重复的控制任务中能够保持相同的输出。
这种重复性能能够保证系统的可靠性，在长时间运行和频繁工作的情况下仍能保持良好的控制效果。
二、比例阀的可靠性比例阀是一种通过调节阀口开度来控制液体流量的阀门，常用于流量控制和压力控制。
它具有以下的可靠性特点。
1. 稳定性：比例阀采用先进的阀门和调节装置，具有较好的稳定性，能够在较大压力差和流量变化的情况下保持稳定的控制效果。
2. 可调性：比例阀的开度可以根据需要进行调整，以满足不同工况下的流量和压力需求。
这种可调性使得比例阀在不同的应用场合中具有较高的适应性。
3. 防止过载：比例阀常与安全阀等装置配合使用，能够及时检测和处理液体流量异常情况，防止压力过高或过载情况的发生，保证系统的安全运行。
三、故障诊断方法比较1. 高频响电液伺服阀的故障诊断方法（1）传感器监测：高频响电液伺服阀内部设有多个传感器，可以实时监测系统的流量、压力、温度等参数。
通过监测传感器输出数据的变化，可以判断阀门是否出现异常，并定位故障的具体位置。
伺服比例阀工作原理
伺服比例阀工作原理
伺服比例阀是一种通过控制阀芯位置来控制流量和压力的装置。
它由一个电磁比例阀和一个伺服阀组成。
工作原理如下：
1. 电磁比例阀：伺服比例阀的控制信号来自一个电磁比例阀，该阀根据输入的电流信号来控制阀芯的位置。
阀芯位置的改变会改变液压流量和压力。
2. 伺服阀：伺服阀是一个气动机械装置，通过控制插入阀芯的气压来调节阀芯位置。
当电磁比例阀接收到控制信号后，它会产生气压信号，将气压传递给伺服阀。
伺服阀会根据气压信号来调整阀芯的位置。
3. 阀芯位置控制：通过改变阀芯位置，伺服比例阀可以调节液压系统中的流量和压力。
当阀芯位于某个位置时，液压油会通过阀芯的通道流过，从而控制流量。
同时，改变阀芯位置也会影响阀的开口面积，从而调节液压系统中的压力。
4. 反馈控制：伺服比例阀会不断地对阀芯位置进行反馈，以保持阀芯在目标位置。
这个反馈控制可以通过一些传感器来实现，例如位置传感器或压力传感器。
这些传感器会监测阀芯的位置和液压系统中的压力，并将这些信息反馈给伺服比例阀，以进行修正控制。
通过以上的工作原理，伺服比例阀可以精确地控制液压系统中的流量和压力，以满足特定的工作要求。
比例阀和伺服阀的区别
⽐例阀和伺服阀的区别 伺服阀和⽐例阀，都是通过调节输⼊的电信号模拟量，从⽽⽆极调节液压阀的输出量，例如压⼒，流量，⽅向。
但还是有所区别的，你知道区别在哪⾥吗?下⾯就让店铺来为⼤家介绍⼀下吧，希望⼤家喜欢。
伺服阀和⽐例阀的区别 ⼀般说来，好像伺服系统都是闭环控制，⽐例多⽤于开环控制;其次⽐例阀类型要多，有⽐例压⼒、流量控制阀等，控制⽐伺服药灵活⼀些。
从他们内部结构看，伺服阀多是零遮盖，⽐例阀则有⼀定的死区，控制精度要低，反应要慢。
但从发展趋势看，特别在⽐例⽅向流量控制阀和伺服阀⽅⾯，两者性能差别逐渐在缩⼩，另外⽐例阀的成本⽐伺服阀要低许多，抗污染能⼒也强 伺服阀通过闭环控制可以实现位置环和压⼒环⽽且精度⾮常⾼如：AGC、AWC等，⽐例阀加⼯精度和控制精度较低所以造价较低，有⽐例换向阀和⽐例压⼒阀和⽐例流量阀。
但⼀些设备也⽤⾼频响的⽐例阀(如：连铸的动态轻压下)，这种⽐例阀主要⽤于闭环控制，造价相对与伺服阀较低，频宽能达到20～30个HZ 伺服阀应⽤多⽤于 1.控制精度要求⾼，(⾼到什么程度?反馈精度如何计算?) 2.动态特性好(什么状况下叫动态特性好?怎么衡量?) 伺服阀、⽐例阀区别： 1.驱动装置不同。
⽐例阀的驱动装置是⽐例电磁铁;伺服阀的驱动装置是⼒马达或⼒矩马达。
2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应⽤场合不同，伺服阀和伺服⽐例阀主要应⽤在闭环控制系统，其它结构的⽐例阀主要应⽤在开环控系统及闭环速度控制系统。
3.阀芯结构及加⼯精度不同。
⽐例阀采⽤阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服⽐例阀采⽤阀芯+阀套的结构。
4.中位机能种类不同。
⽐例换向阀具有与普通换向阀相似的中位机能，⽽伺服阀中位机能只有O型(Rexroth产品的E型)。
5.阀的额定压降不同。
电液⽐例阀(还有其他种类的⽐例阀?伺服⽐例阀)是阀内⽐例电磁铁根据输⼊电压(电压从何⽽来?来⾃于控制信号或控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
个人认为，简单地说，所谓伺服系统就是带有负反馈的控制系统，而伺服阀就是带有负反馈的控制阀。
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相似，只不过电液换向阀的前置级阀是电磁换向阀，而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。
也就是说，伺服阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。
而我们知道，当负载为零的时候，如果四通滑阀完全打开，p口压力＝t口压力＋阀口压力损失（忽略油路上的其它压力损失），如果阀口压力损失很小，t口压力又为零，那么p口的压力就不足以供给前置级阀来推动主阀芯，整个伺服阀就失效了。
所以伺服阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。
伺服阀其实缺点极多：能耗浪费大、容易出故障、抗污染能力差、价格昂贵等等等等，好处只有一个：动态性能是所有液压阀中最高的。
就凭着这一个优点，在很多对动态特性要求高的场合不得不使用伺服阀，如飞机火箭的舵机控制、汽轮机调速等等。
动态要求低一点的，基本上都是比例阀的天下了
一般说来，好像伺服系统都是闭环控制，比例多用于开环控制；其次比例阀类型要多，有比例压力、流量控制阀等，控制比伺服药灵活一些。
从他们内部结构看，伺服阀多是零遮盖，比例阀则有一定的死区，控制精度要低，向应要慢。
但从发展趋势看，特别在比例方向流量控制阀和伺服阀方面，两者性能差别逐渐在缩小，另外比例阀的成本比伺服阀要低许多，抗污染能力也强!
比例阀
阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
编辑本段滑阀结构
伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相
似，只不过电液换向阀的前置级阀是电磁换向阀，而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。
也就是说，伺服阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。
而我们知道，当负载为零的时候，如果四通滑阀完全打开，p口压力＝t口压力＋阀口压力损失（忽略油路上的其它压力损失），如果阀口压力损失很小，t口压力又为零，那么p口的压力就不足以供给前置级阀来推动主阀芯，整个伺服阀就失效了。
所以伺服阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。
伺服阀其实缺点极多：能耗浪费大、容易出故障、抗污染能力差、价格昂贵等等等等，好处只有一个：动态性能是所有液压阀中最高的。
就凭着这一个优点，在很多对动态特性要求高的场合不得不使用伺服阀，如飞机火箭的舵机控制、汽轮机调速等等。
动态要求低一点的，基本上都是比例阀的天下了。
一般说来，好像伺服系统都是闭环控制，比例多用于开环控制；其次比例阀类型要多，有比例压力、流量控制阀等，控制比伺服要灵活一些。
从他们内部结构看，伺服阀多是零遮盖，比例阀则有一定的死区，控制精度要低，响应要慢。
但从发展趋势看，特别在比例方向流量控制阀和伺服阀方面，两者性能差别逐渐在缩小，另外比例阀的成本比伺服阀要低许多，抗污染能力也强！
编辑本段伺服阀与比例阀的区别
伺服阀与比例阀之间的差别并没有严格的规定，因为比例阀的性能越来越好，逐渐向伺服阀靠近，所以近些年出现了比例伺服阀。
比例阀和伺服阀的区别主要体现在以下几点： 1.驱动装置不同。
比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达； 2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统； 2.1 伺服阀中位没有死区，比例阀有中位死区； 2.2 伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz； 2.3 伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；
3.阀芯结构及加工精度不同。
比例阀采用阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。
比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。
5.阀的额定压降不同。
而比例伺服阀性能介于伺服阀和比例阀之间。
比例换向阀属于比例阀的一种，用来控制流量和流向。
