10KV高压开关柜
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
10kV高压开关柜故障分析
10kV高压开关柜故障分析10kV高压开关柜是电力系统中非常重要的设备，用于控制和保护电力设备以及线路。
由于长期使用和其他外部因素的影响，高压开关柜偶尔会出现故障。
本文将对10kV高压开关柜故障进行分析，并提出相应的解决方案。
1. 电气故障：主要包括高压开关柜内部的电路故障，比如短路、接地故障等。
这些故障可能导致设备无法正常运行，甚至对设备造成损坏。
3. 绝缘故障：在高压开关柜中，绝缘故障是比较常见的问题。
绝缘故障可能导致设备的绝缘性能下降，进而影响设备的安全运行。
4. 其他故障：如温度过高、湿度过大等环境因素也可能导致高压开关柜的故障。
二、高压开关柜故障分析的方法1. 检查设备状态：首先要对高压开关柜进行全面的检查，了解设备的工作状态。
包括观察设备的运行指示灯、仪表等，以便发现异常情况。
2. 检测绝缘状态：对高压开关柜的绝缘状态进行检测，通过绝缘电阻测试、介质损耗测试等手段进行检测，确保设备的绝缘状态符合要求。
3. 运行试验：通过对高压开关柜进行运行试验，观察设备的运行情况，以便发现设备是否存在异常现象。
4. 数据分析：通过设备运行数据的分析，比如电流、电压、温度等参数的监测，对设备的运行情况进行分析，找出设备可能存在的问题。
5. 故障排除：对发现的故障进行排除，修复设备，确保设备正常运行。
1. 加强设备的维护保养工作，定期对设备进行检修，保持设备的良好状态。
2. 加强设备的监测和检测工作，通过先进的设备监测技术，及时发现设备的异常情况。
3. 提高设备的智能化水平，通过智能检测系统对设备进行持续监测，及时发现设备可能存在的问题。
4. 加强员工的培训，提高员工对设备的操作和维护水平，确保设备的正常运行。
5. 定期对设备进行全面的检测，发现并解决可能存在的问题，确保设备的安全运行。
对于10kV高压开关柜的故障分析，需要采取全面的分析方法，通过对设备的全面检查、数据分析和运行试验，及时发现并解决设备可能存在的问题。
10KV高压开关柜运维
10KV高压开关柜运维导则编号：编制单位:生效日期： 2022年11月16日版本： 1.01.目录1.目录2.目的3.适用范围4.参考文件5.职责6.设备参数7.程序8.记录表单2目的:为进一步规范公司 12kV 高压开关柜运维管理工作，确保 10kV 中压开关柜良好运行。
3 适用范围1) 适用于大陆全资于公司、合资子公司的低压开关柜的运维管理。
2) 本导则主要作为低压开关柜运行参考导则，各子公司可根据实际情况参考执行，确保低压开关柜的稳定、可靠运行。
+4 参考文件DL/T 596-2021 《电力设备预防性试验规程》GB/T 37136-2018 《电力用户供配电设施运行维护规范》GB 50053-2013 《20kV及以下变电所设计规范》DL/T 838-2017《燃煤火力发电企业设备检修导则》GB/T 18859《封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则》GB 50150《电气装置安装工程 电气设备交接试验标准》DL/T 593《高压开关设备和控制设备标准的共用技术要求》5 职责5.1 FE 电力组1) 负责制订并定期修订本管理制度。
2)对于公司的执行情况进行监督、检查。
+5.2 各子公司 FE1)对本管理制度进行宣贯、执行。
+'2)对本管理制度提出优化、完善意见，对不遵守本管理导则，造成不良后果的行为进行调查、追责。
+6 设备参数1)额定电压：12kV;2) 开关柜结构型式：小车式；3)防护等级:柜体外壳IP4X,隔室间IP2X;4)额定频率：50Hz;5)安装地点：户内安装；6) 周围空气温度：-25℃~+40℃，最大日温差 25K；7)污秽等级：II 级。
7 程序7.1 安全控制。
1)开关柜的操作人员必须是考核合格的电气专业工作人员。
2) 设备带电话行窗开门检查时(如电容器柜),应戴好防护手套及保持好安全距离3) 10KV中压压开关柜电气倒闭操作和检管维护工作须严格执行电气操票和工作票制度。
10KV高压开关柜原理
SEL
SEL
SEL
XB1
XB2
XB3
QF
WS
KCO
SEL
KA1
IN
QF
TQ得电开关分闸
在开关合闸过程中分闸弹簧已经被拉伸储能。
QF
2-15 分闸合闸-分闸后
IN
S1
S2
S3
QA1
QA1
2
1
5
6
SA
L
R
KA1
XB4
KCO
SEL
PML
PML
SB1
SB2
KO
QF
HQ
KO
QF
L+
L-
QF
2HL2
3HL2
M
SEL
SEL
XB1
XB2
XB3
QF
WS
KCO
SEL
KA1
IN
QF
203
204
206
开关旳辅助接点全部转换
绿灯亮
红灯灭
断路器合位指示灯灭
KA1断开
Y1得电
绿灯亮
2-7 分闸合闸-储能中
IN
S1
S2
S3
QA1
QA1
2
1
5
6
SA
L
R
KA1
XB4
KCO
SEL
PML
PML
SB1
SB2
KO
QF
QF
HQ
KO
QF
L+
L-
QF
OFF
Y1
S9
S8
S2
S3
1HL2
2HL2
3HL2

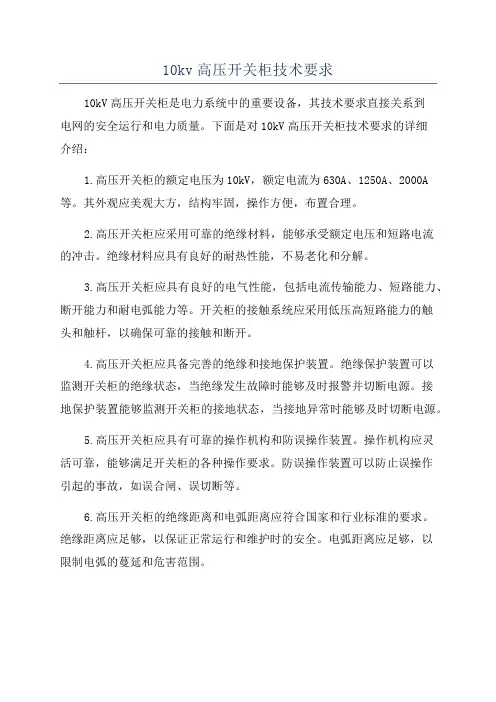

10kv高压开关柜技术要求
10kv高压开关柜技术要求10kV高压开关柜是电力系统中的重要设备，其技术要求直接关系到电网的安全运行和电力质量。
下面是对10kV高压开关柜技术要求的详细介绍：1.高压开关柜的额定电压为10kV，额定电流为630A、1250A、2000A 等。
其外观应美观大方，结构牢固，操作方便，布置合理。
2.高压开关柜应采用可靠的绝缘材料，能够承受额定电压和短路电流的冲击。
绝缘材料应具有良好的耐热性能，不易老化和分解。
3.高压开关柜应具有良好的电气性能，包括电流传输能力、短路能力、断开能力和耐电弧能力等。
开关柜的接触系统应采用低压高短路能力的触头和触杆，以确保可靠的接触和断开。
4.高压开关柜应具备完善的绝缘和接地保护装置。
绝缘保护装置可以监测开关柜的绝缘状态，当绝缘发生故障时能够及时报警并切断电源。
接地保护装置能够监测开关柜的接地状态，当接地异常时能够及时切断电源。
5.高压开关柜应具有可靠的操作机构和防误操作装置。
操作机构应灵活可靠，能够满足开关柜的各种操作要求。
防误操作装置可以防止误操作引起的事故，如误合闸、误切断等。
6.高压开关柜的绝缘距离和电弧距离应符合国家和行业标准的要求。
绝缘距离应足够，以保证正常运行和维护时的安全。
电弧距离应足够，以限制电弧的蔓延和危害范围。
7.高压开关柜应具有良好的环境适应性和防护等级。
开关柜的外壳应具有防尘、防水、防腐蚀和防爆的功能。
开关柜应能够适应不同的工作环境，如高温、低温、高海拔等。
8.高压开关柜应具备可靠的远动控制和监测功能。
可以通过远程控制中心对开关柜进行操作和监测，实现对电力系统的远程管理和控制。
9.高压开关柜应具有良好的可靠性和可维护性。
开关柜的各项指标应稳定可靠，并能够方便维护和检修。
开关柜的零部件和配件应具备互换性，以方便更换和维修。
10.高压开关柜应符合国家和行业标准的要求。
开关柜的设计、制造和检验应按照相关标准进行，确保产品的质量和安全性。
以上是对10kV高压开关柜技术要求的详细介绍，包括外观、绝缘材料、电气性能、绝缘和接地保护、操作机构和防误操作装置、绝缘距离和电弧距离、环境适应性和防护等级、远动控制和监测功能、可靠性和可维护性以及符合标准要求等方面的要求。

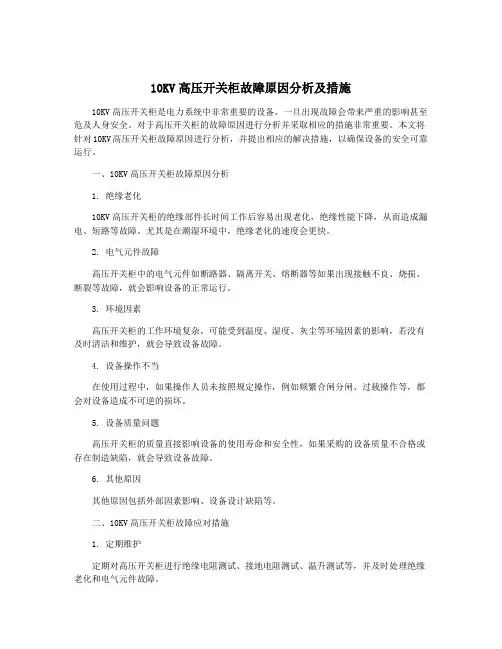

10KV高压开关柜故障原因分析及措施
10KV高压开关柜故障原因分析及措施10KV高压开关柜是电力系统中非常重要的设备，一旦出现故障会带来严重的影响甚至危及人身安全。
对于高压开关柜的故障原因进行分析并采取相应的措施非常重要。
本文将针对10KV高压开关柜故障原因进行分析，并提出相应的解决措施，以确保设备的安全可靠运行。
一、10KV高压开关柜故障原因分析1. 绝缘老化10KV高压开关柜的绝缘部件长时间工作后容易出现老化，绝缘性能下降，从而造成漏电、短路等故障。
尤其是在潮湿环境中，绝缘老化的速度会更快。
2. 电气元件故障高压开关柜中的电气元件如断路器、隔离开关、熔断器等如果出现接触不良、烧损、断裂等故障，就会影响设备的正常运行。
3. 环境因素高压开关柜的工作环境复杂，可能受到温度、湿度、灰尘等环境因素的影响，若没有及时清洁和维护，就会导致设备故障。
4. 设备操作不当在使用过程中，如果操作人员未按照规定操作，例如频繁合闸分闸、过载操作等，都会对设备造成不可逆的损坏。
5. 设备质量问题高压开关柜的质量直接影响设备的使用寿命和安全性，如果采购的设备质量不合格或存在制造缺陷，就会导致设备故障。
6. 其他原因其他原因包括外部因素影响、设备设计缺陷等。
二、10KV高压开关柜故障应对措施1. 定期维护定期对高压开关柜进行绝缘电阻测试、接地电阻测试、温升测试等，并及时处理绝缘老化和电气元件故障。
2. 严格环境管理对高压开关柜周围的环境进行管理，保持干燥清洁，防止灰尘和湿度对设备的影响。
3. 规范操作对操作人员进行专业培训，制定操作规程，严格按照操作规程进行操作，避免操作不当导致设备故障。
4. 质量管控在采购设备时，要选择正规厂家生产，对设备进行质量检测，确保设备质量符合要求。
5. 安全预防安装漏电保护装置、过载保护装置等安全装置，提前预防可能出现的故障。
6. 定期检测定期进行高压开关柜的检测维护，包括局部放电监测、SF6气体检测等，发现问题及时处理。
7. 设备更新对老化严重的高压开关柜及时进行更新换代，选择高质量设备替代老旧设备。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。
其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。
断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。
隔离开关采用GN30—10旋转式隔离开关系列产品。
2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。
10KV高压开关柜的分类
10KV高压开关柜的分类、种类、常见的型号1、10KV高压开关柜的分类：10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。
a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
如JYN2-型高压开关柜。
b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
如：KYN28A-型高压开关柜。
c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。
如XGN2-型高压开关柜。
d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。
如GG-1A(F)型高压开关柜。
常用10KV高压开关柜型号2、10KV高压开关柜的种类10KV高压开关柜如果按种类来分的话，可分为中置柜、环网柜、箱变、四大类。
a、中置柜。
中置柜全称为金属铠装中置移开式开关设备。
属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。
常见的10KV中置柜型号有KYN-28、KYN44-12等。
10KV高压中置柜ｂ、环网柜。
环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
10KV环网柜c、箱变。
箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
10KV箱变3、常见的10KV高压开关柜型号ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。
10kv高压开关柜图解说明
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
10KV开关柜技术要求
10KV开关柜技术要求1.高压室：10KV开关柜的高压室应采用防爆做法，以防止内部发生火花，导致爆炸和火灾。
高压室的防爆等级应符合国家标准。
2.绝缘强度：10KV开关柜应具备良好的绝缘性能，能够有效隔离高压和地面。
绝缘电阻值应符合国家标准要求。
3.电容电流：10KV开关柜中的电容电流应符合国家标准，以保证电力系统的稳定性和可靠性。
4.遮断能力：10KV开关柜应具备良好的遮断能力，能够在短时间内切断故障电流，以防止对电力设备产生损害。
5.遥控功能：10KV开关柜具备遥控功能，能够通过远程控制实现对设备的操作和监控。
6.防尘和防潮性能：10KV开关柜应具备良好的防尘和防潮性能，以保证设备的正常运行。
7.过载和短路保护：10KV开关柜应具备过载和短路保护功能，能够对设备进行及时的保护和断电操作。
8.可靠性：10KV开关柜应具备高度可靠性，能够在各种环境条件下正常工作，并能够承受电力系统突发压力。
9.安全性：10KV开关柜应具备良好的安全性能，能够防止人员误操作和触电事故的发生。
10.温升控制：10KV开关柜应具备良好的散热性能，能够及时散热，防止温度过高导致设备故障。
11.维护便捷性：10KV开关柜的结构应设计合理，便于进行检修和维护。
12.抗震性：10KV开关柜应具备良好的抗震性能，能够在地震等自然灾害中保持稳定。
13.外观美观：10KV开关柜的外观设计应美观大方，并具备良好的防腐蚀能力。
综上所述，10KV开关柜应具备良好的防爆性能、绝缘强度、遮断能力、遥控功能、防尘和防潮性能、过载和短路保护功能、可靠性、安全性、温升控制、维护便捷性、抗震性和外观美观等技术要求，以保证其正常工作和使用安全。
10KV高压开关柜技术规范书课件
安全防护措施和应急预案制定
人员触电或受伤的紧急救援措施。
火灾、爆炸等危险情况的应急疏散和报警程序。
环境保护要求和治理措施
高压开关柜的制造、使用和处理应符 合国家和地方的环境保护法规要求， 包括
减少设备运行过程中的噪声、振动和 电磁辐射等污染。
限制使用对环境有害的材料和工艺。
分类
根据断路器安装方式，可分为固定式和 移开式（手车式）；根据柜体结构，可 分为金属封闭铠装式、金属封闭间隔式 和金属封闭箱式。
结构组成及工作原理
结构组成
主要包括断路器、隔离开关、负荷开关、操作机构、互感器、避雷器、母线、 连接件、支持绝缘子等元器件，以及柜体、二次接线等辅助部件。
工作原理
通过断路器或负荷开关的接通与分断，实现对电路的控制与保护。当电路发生 故障时，保护装置动作使断路器跳闸，切断故障电路。同时，通过互感器、测 量仪表等监测设备运行状态。
10KV高压开关柜的运行维护和故障处理
学员心得体会分享交流
通过本次课程，我对10KV高压开关柜有了更深入的了解，掌握了其基本原理和主要 组成部分的功能。
在实践操作中，我深刻体会到了规范操作的重要性，对于保障设备安全运行具有重 要意义。
通过与其他学员的交流，我了解到了一些新的思路和方法，对于今后的工作和学习 有很大的帮助。
高压开关柜外观检查
检查柜体、门板、绝缘件等是否 完好，有无变形、裂纹、破损等 现象。
高压开关柜保护功能试验
验证保护装置的定值、动作逻辑 和时限等是否正确。
改造升级方案和实施计划
智能化改造
采用先进的传感器和智能算法，实现高压开关柜的状态监测、故障诊 断和预警功能。
环保化改造
10kv高压开关柜原理图
10kv高压开关柜原理图简介10kv高压开关柜是电力系统中常用的设备，用于控制和保护电力传输和分配过程中的高压电路。
本文将介绍10kv高压开关柜的原理图及其各个部分的功能。
原理图结构10kv高压开关柜原理图由以下部分组成： 1. 输入电源线路 2. 断路器 3. 开关 4. 电源变压器 5. 保护装置功能解析输入电源线路输入电源线路将高压电源连接到高压开关柜。
这些线路通常由电线和接插件组成，用于将电力传输到开关柜。
断路器断路器是高压开关柜中的重要组成部分，它用于切断或连接电路。
断路器具有过载和短路保护功能，可以在电路出现问题时自动切断电力供应，以保护设备和人员的安全。
开关开关是高压开关柜中用于控制电路的设备。
开关通常有手动和自动两种操作方式，可以用于打开或关闭电路，以及控制电流的流动。
电源变压器电源变压器用于将输入电压转换为所需的工作电压。
在高压开关柜中，电源变压器通常将高压电源转换为低压电源，以供给各个部分的控制电路工作。
保护装置保护装置是高压开关柜中用于监测电路状态并保护设备的部分。
保护装置可以感知电流、电压和温度等参数，当电路出现异常时，会触发保护机制，如切断电源、发出警报等，以保护设备的安全运行。
使用指南在使用10kv高压开关柜时，需要遵守以下指南： 1. 确保输入电源线路连接正确，并检查其连接是否牢固。
2. 在进行任何操作之前，务必先切断电源并确保电路处于安全状态。
3. 严格按照操作手册中的指引进行操作，避免操作过程中的错误和危险。
4. 定期检查断路器、开关和保护装置的工作状态，并做必要的维护和保养。
5. 在发现任何异常情况时，应立即停止使用，并联系专业人员进行检修和维修。
结论10kv高压开关柜原理图中的各个部分共同协作，实现对高压电路的控制和保护。
合理、安全地使用开关柜能够提高电力系统的可靠性和安全性，确保设备的正常运行。
使用者在使用高压开关柜时应注意以下几点：正确连接输入电源线路、严格遵守操作手册、定期维护和保养设备，并在异常情况下及时采取措施。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、GG-1A（F）、2、XGN、3、HXGN、4、JYN、5、KYN柜型号介绍1、GG-1A（F）适用范围GG-1A（F）型防误高压开关柜分户内固定式、具有防误操作闭锁装置的高压开关柜。
适用于三相交流50Hz单母线和单母线分段系统，作为接受与分配额定电压3-10千伏，额定电流最大至1000A，10KV额定开断电流最大至31.5kA。
用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
GG-1A型高压开关柜上加装闭锁装置而成满足能源部提出的“五防”要求，即：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
因本柜是原GG-1A型高压开关柜改进后的产品，所以其使用范围、柜体结构、技术参数和一次线路方案，基本同于原GG-1A型高压开关柜。
2、型号及其含义G G— 1 A (F)G：（高压开关柜）G：（固定柜）－1：（设计序号）A：（改型）(F)：（防误型）3、使用环境1、环境温度：户内上限+40℃，下限-25℃，允许在-30℃时储运；2、海拔高度：不超过1000m；3、相对湿度：不大于90%（±25℃时）；4、地震烈度：不超过8度；5、没有导电尘埃足以能腐蚀金属和破坏绝缘的气体的场所；6、无火灾、爆炸危险的场所；7、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
