10KV高压开关柜操作流程
10kV高压开关柜操作说明书
高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。
4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
进线柜送电操作完成。
二、PT柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。
三、变压器出线柜1. 送电前确认柜门已关紧。
2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。
3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。
5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
出线柜送电操作完成。
停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。
2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。
3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。
二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。
三、10kV进线柜1.断路器通过分闸按钮进行分闸。
2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。

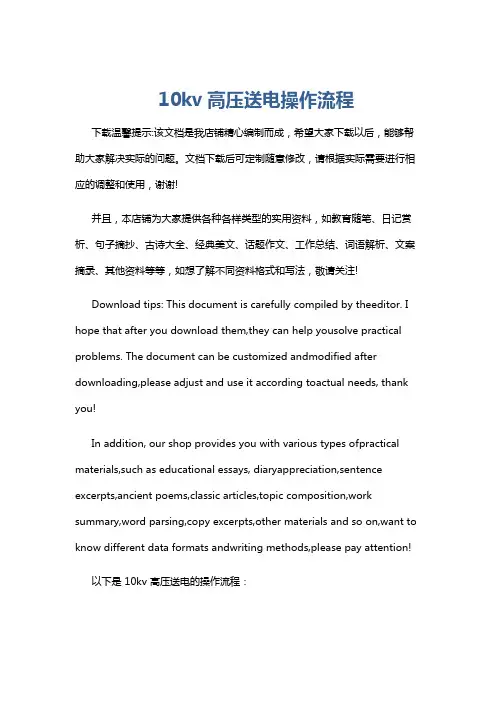

10kv高压送电操作流程
10kv高压送电操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是 10kv 高压送电的操作流程：1. 操作人员必须持有高压电工证，并穿戴好相应的个人防护装备，如绝缘手套、绝缘鞋等。
10KV高压开关柜操作(培训课件PPT)
五、高压开关柜“五防”
❖ 防止误分合断路器—断路器手车必须处于工作位置或 试验源自置时，断路器才能进行合、分闸操作。
❖ 防止带负荷移动断路器手车—断路器手车只有在断路 器处于分闸状态下才能进行拉出或推入工作位置的操 作。
❖ 防止带电合接地刀—断路器手车必须处于试验位置时 ，接地刀才能进行合闸操作。
❖ 防止带接地刀送电—接地刀必须处于分闸位置时，断 路器手车才能推入工作位置进行合闸操作。
下接线端子
手车式框架
C-电缆室 电缆室内可安装电流互感器、接地开关、避雷器（过
电压保护器）以及电缆等附属设备，并在其底部配制开缝 的可卸铝板，以确保现场施工的方便。
D-继电器仪表室 继电器室的面板上，安装有微机保护装置、
操作把手、仪表、状态指示灯（或状态显示器） 等；继电器室内，安装有端子排、微机保护控 制回路直流电源开关、微机保护工作直流电源、 储能电机工作电源开关（直流或交流），以及 特殊要求的二次设备。
❖ 开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、 抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用 拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的 统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其
某变电站35KV高压开关柜
安全、可靠运行对电力系统具有十分重 要的意义。
三、高压开关柜的分类
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型 结构类型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
10kv开关柜操作规程
10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。
二、适用范围本规程适用于所有使用10KV开关柜的电力系统。
三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。
2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。
四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。
2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。
3. 确保10KV开关柜处于“断开”状态，断开主要电源。
4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。
5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。
6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。
五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。
2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。
3. 禁止在没有专业人员的情况下进行维修和操作。
4. 禁止在开关柜处于“合闸”状态下进行检修和操作。
六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。
2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。
七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。
2. 连续多次违规者，将取消其相关操作资格。
八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。
10KV高压开关柜操作(培训课件PPT)
方案号 额定电压 设计序号 户内 移开式
二、高压开关柜的作用
❖ 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除，
母线室在柜体后上部，为 了减小柜体高度，母线呈 品形排列，以高抗弯强度 的资质绝缘子支持，母线 与上隔离开关接线端子相 连接
断路器室在柜体下部，断 路器的传动由拉杆与操动 机构连接，继路器下接线 端与电流互感器连接，电 流互感器与下隔离开关的 接线端连接，断路器上接 线端与上隔离开关的接线 端相连接，继路器室还设 有压力释放通道，若内部 电弧发生时，气体可通过 排气通道将压力彩旗。
2. 只有手车处于“试验/隔离”位置或移开位置时，接地 开关才能操作；
3. 断路器只有在断路器手车已正确处于“试验/隔离”位 置或“工作”位置时才能进行合闸操作；
4. 断路器手车在“试验/隔离”位置或“工作”位置时，但 没有控制电压时，断路器仅能手动分闸，不能合闸；
18
机械闭锁功能
5. 手车在“工作”位置，二次插头被锁定，不 能被拔除。
从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其
某变电站35KV高压开关柜
安全、可靠运行对电力系统具有十分重 要的意义。
三、高压开关柜的分类
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型 结构类型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
10kv高压开关柜图解说明
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、送电操作
1、清楚柜体内杂物，关紧前后门。
注：柜体若有地刀，只有当地刀处于合闸状态，前后门才能关上。
地刀合，后门可打开 地刀分，后门打不开
地刀分，前门打不开 地刀合，前门可以打开 2、柜体内的直流电源开关1DK1、1DK2要合上（交流电源根据是否需要决定）。
注：检查控制电源是否是直流220V ，要确认电源正负。
3、检查断路器处于分闸状态，接地刀（若有）处于分闸状态。
注：检查断路器航空插头是否固定牢靠，断路器是否已经储能。
4、顺时针摇断路器，将断路器从试验位置摇到工作位置，（当听到“嗒”的声响时，表明手车已经到位，操作时，切忌用力过大，以免损坏手车机构）。
注：一般手柄旋转20圈，断路器从试验位置到工作位置。
5、通过柜面上的合闸按钮或后台进行合闸。
注：柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。
凸轴竖直
二、启动一号电动机
运行1＃电动机需要投入使用MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3；七面柜体（SCB2断路器上口带电）。
三、停电维修
1、通过柜面的分闸按钮或后台遥控分闸。
2、逆时针转动摇把，将断路器从工作位置摇到试验位置。
3、合上接地刀（若有），打开前后门。
4、断开控制电源（直流220V微断），拔下断路器航空插头，拉出断路。
四、注意事项
1、检查ICB1柜、RCB1柜、ICB2柜地刀必须打开；MCB1、ICB1,RCB1,SCB1,OCB
柜断路器处于分闸状态。
2、依次将MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3柜体的手车从试验位置摇到
工作位置。
3、合MCB1柜断路器，通过高压带电显示和PT2柜的电压表查看柜体是否已
经带高压电。
注：无论是1＃电机还是2＃电机运行，都紧止操作地刀。
