保安过滤器水处理行业选型及使用说明

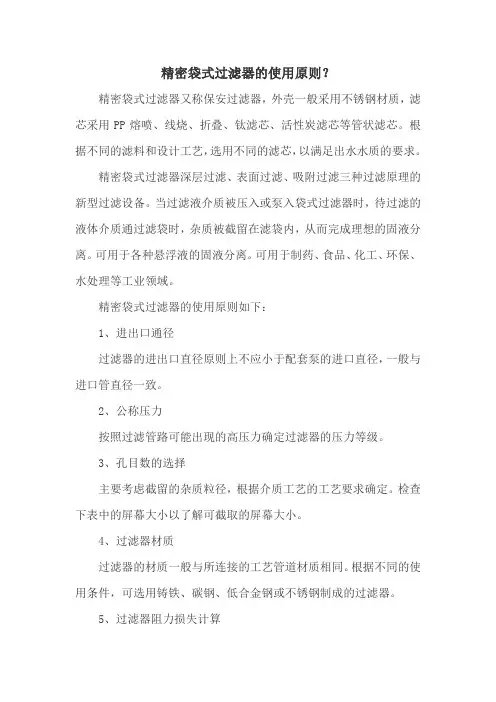

精密袋式过滤器的使用原则

精密袋式过滤器的使用原则？
精密袋式过滤器又称保安过滤器，外壳一般采用不锈钢材质，滤芯采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯。

根据不同的滤料和设计工艺，选用不同的滤芯，以满足出水水质的要求。

精密袋式过滤器深层过滤、表面过滤、吸附过滤三种过滤原理的新型过滤设备。

当过滤液介质被压入或泵入袋式过滤器时，待过滤的液体介质通过滤袋时，杂质被截留在滤袋内，从而完成理想的固液分离。

可用于各种悬浮液的固液分离。

可用于制药、食品、化工、环保、水处理等工业领域。

精密袋式过滤器的使用原则如下：
1、进出口通径
过滤器的进出口直径原则上不应小于配套泵的进口直径，一般与进口管直径一致。

2、公称压力
按照过滤管路可能出现的高压力确定过滤器的压力等级。

3、孔目数的选择
主要考虑截留的杂质粒径，根据介质工艺的工艺要求确定。

检查下表中的屏幕大小以了解可截取的屏幕大小。

4、过滤器材质
过滤器的材质一般与所连接的工艺管道材质相同。

根据不同的使用条件，可选用铸铁、碳钢、低合金钢或不锈钢制成的过滤器。

5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa 。

精密袋式过滤器由于液体介质进入袋式过滤器，从液体滤袋顶部流出，液体在滤袋内均匀、稳定地分布，保证了准确的过滤精度。

滤袋更换后即可使用。

袋式除尘器内外表面采用机械喷砂抛光处理，均匀、易清洗。

根据客户要求，过滤器还可提供各种启闭装置，如手动升降、液压升降、弹簧辅助等，以满足不同客户的需求。

保安过滤器滤芯的选型

保安过滤器滤芯的选型保安过滤器又叫做滤芯过滤器或精密过滤器，一般情况下保安过滤器放置在石英砂，活性炭，树脂等之后，设置在压力容器之前，有时也设置在整个水处理系统的末端，防止细小微粒（悬浮物、铁锈、破碎的树脂、活性炭、细沙等）进入成品水，来满足后续工序对进水的要求，可以说是去除大颗粒和胶体等杂质的最后保障！能有效除去液体中的悬浮物、铁锈等，滤芯可用多种材质和多种形式来制作,以适应各种流体和系统配置的流体过滤的需要，可承受较高的过滤压力。

为了防止预处理中未能完全去除或新产生的悬浮颗粒进入反渗透系统，保护高压泵和反渗透膜，通常在反渗透进水前设置滤芯式保安过滤器。

一般采用孔径小于10um，根据实际设计情况可设计为5um或更低。

滤芯除了长度、内径、外径、联结方式、密封形式、与被过滤介质的相溶性等这些确保使用的技术指标外，还有精度、截留率、流量、纳污量等必要的技术参数，正是由这些完全独立的技术指标形成了滤芯的内在品质。

只有选择了这些指标都满足的滤芯，才可以很好地使用，再加上过滤器中滤芯数量的合理选择就更经济了。

公称精度是辅以截留率而存在的，并没有一个业者共同认定并遵行的标准。

也就是说对同一5μm的滤芯产品甲公司可以把截留率定在85－95%，而乙公司确可定在50－70%，换句话说，甲公司的25μm 过滤精度可能等于乙公司的5μm，或者更细。

虽然一样在5μm颗粒之滤除能力同为95%，但其过滤功能确有着相当的差异。

因此，最好的解决办法是试用。

以确定选择滤芯的合理性、经济性、安全性。

对于一般的保安过滤器滤芯，由于价格不贵，往往被人们忽视。

其实保安过滤器的滤芯对反渗透的运行有着至关重要的作用。

（1）首先就是大家所说的起保护作用，防止大的污染物进入反渗透装置里，划破反渗透膜或污堵膜孔，在实际中，由于预处理一般采用传统的方式，即砂滤+炭滤。

在这样的系统中很难保障砂炭不进入到反渗透中，所以保安过滤器的作用至关重要。

（2）另一个作用就是通过滤芯的压力过滤，使投入的阻垢剂能够很好的完全的与原水混合，更好的起到防止反渗透膜结垢。

法兰开启保安过滤器分析

保安过滤器(MFB-80/P30)使用说明书新乡市迈特过滤设备有限公司一、简介 (1)二、特点 (2)三、工作原理 (2)四、型号说明 (3)五、技术参数 (3)六、安装尺寸 (4)七、消耗件件号 (5)中小流量法兰开启保安过滤器（一）简介:保安过滤器（精密过滤器），是净水处理系统中的必备过滤单元，是介于砂滤（粗滤）与超滤之间的一种过滤装置，为后续超滤过滤器提供符合要求的水源。

本公司生产的中小流量法兰开启保安过滤器该过滤器共有12种规格，多种过滤滤材，覆盖了多种过滤精度；这种产品的结构由上下两层，包含混流层和净化层，隔断了净化前和净化后的水，保持后续超滤过滤器安全用水。

该设备应用范围广，最常用于超滤、反渗透、离子交换、电渗析前的保安过滤，也可用于各种液体提纯处理的理想设备。

性能特点:1、壳体全部采用不锈钢材料，表面处理为镜面电解抛光或亚光，经久耐用不生锈。

2、介质进出口连接可根据使用环境，选用侧进侧出、侧进底出等多种方式，可采用标准法兰或者牙口。

3、机体采用法兰连接，环首快开螺栓开启，强度大、密封性能好，打开和维护设备方便。

4、进出口采用螺纹连接、法兰等方式连接，可供客户选择.5、壳体设有排污口，可以及时排除沉淀的污染物。

6壳体上端设有排气口，及时降低设备中空气压力。

7、该设备体底部可配有地脚螺栓孔，可固定在地面上 .8、根据不同的过滤要求，可选用 PP熔喷滤芯、线绕滤芯、微孔折叠滤芯等。

（三）工作原理：保安过滤器是采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣截留在管壁上, 滤液透过滤材流出，从而达到过滤的目的，成型的滤材有：滤布、滤网、烧结管等，因滤材不同，过滤孔径也不相同，精密过滤器是介于砂滤（粗滤）与超滤之间的一种过滤，过滤孔径一般在0.5~120卩m 范围。

同种形式的滤材，安外形尺寸可分为不同的规格。

线绕滤芯（蜂房滤芯）有两种：一种是聚丙烯纤维、聚丙烯骨架，最高使用温度65C ，另一种是脱脂棉纤维，不锈钢骨架，最高使用温度120C 。

水处理中保安过滤器选择及使用方法描述

水处理中保安过滤器选择及使用方法描述保安过滤器又称为精密过滤器，其材质有塑料，不锈钢。

有10寸和20寸、30寸、40寸，根据流量的不同选择不同的过滤器。

一、型号的选择：1、滤芯的用途很广泛，滤芯品种、规格是较多的，选择型号是很重要的。

过滤中根据用途分，有过滤液体和气体两种，规格大小一般以10英寸为一支可以有5英寸、10英寸、20英寸、30英寸、40英寸，工作压力一般在0.1MPa—0.4 MPa流量，由于你选择的孔径不同，流量也不同，如0.2µm-0.45µm过滤清水标准约在300-500KG，如果你要每小时过滤量要大，可以用多芯和20英寸、30英寸、40英寸。

假如你要过滤5吨、小时无菌水，则可以选用0.2µm，7芯、30英寸滤器在选用中请选用稍大一点，尤其过滤杂质多，有粘度。

气体的滤器与液体过滤有不同，它的过滤量以每小时多少M气体来计算，一般10英寸滤芯，压力在0.12 MPa，压力在0.01 MPa时，流量为4-6标准立方米、分，在发酵工业上广泛应用。

2、你要过滤质量好，达到你所需要的要求，关键是选择合适的滤芯、选用的孔径要适当，如要除菌则选用0.2µm-0.45µm孔径的滤芯，药用针剂、抗菌素、血制品等要用聚砜滤芯，如果要去除液体中的微粒，微生物和比细菌大一些的粒子、杂质，如白酒、黄酒、葡萄酒、口服液，可选用1-5µm的滤芯，过滤高温气体和发酵消毒气体要选用聚四氟乙烯滤芯，但一般的气体过滤可选用0.2µm的聚丙烯，价格便宜。

3、不锈钢式过滤器，它内部装有不同孔径的滤芯，要达到精滤的目的，要进行组合，前期必须用粗滤设备，生啤用硅藻土，纸板过滤机最后用微孔膜终端过滤。

如有的药厂用板框、砂棒、线绕式后，再用上微孔膜滤芯，这样就能达到终端过滤。

现在，大部分已用粗过滤、聚丙稀3-6µm来代替上述板框、砂棒、线绕式等落后的过滤设备。

保安过滤器介绍

保安过滤器精密过滤器又称保安过滤器，一般设置在压力容器之前，以去除浊度1度以上的细小微粒，来满足后续工序对进水的要求；有时也设置在整个水处理系统的末端，防止细小微粒(如破碎的树脂)进入成品水。

中文名：保安过滤器安装位置：压力容器之前别称：精密过滤器作用：去除浊度1度以上的细小微粒一、概述精密过滤装置(也称作保安过滤器)大都采用不锈钢做外壳，内部装过滤滤芯(例如PP棉)，主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。

用来滤除经多介质过滤后的细小物质(例如微小的石英沙，活性炭颗粒等)，以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。

精密过滤装置内装的过滤滤芯精度等级可分为0.5μs、1μs、5μs、10μs等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。

采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求。

二、工艺原理保安过滤器属于精密过滤器，其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。

水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。

随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0.1MPa时，应更换滤芯。

保安过滤器的主要优点是效率高、阻力小、便于更换。

三、结构及原理保安过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。

结构：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。

因滤材的不同，过滤孔径也不相同。

精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5～120μm范围。

同种形式的滤材，按外型尺寸可分为不同的规格。

线绕滤芯(又称蜂房滤芯)有两种：一种是聚丙烯纤维---聚丙烯骨架滤芯，最高使用温度60℃;另一种是脱脂棉纤维---不锈钢骨架滤芯，最高使用温度120℃。

5μ保安过滤器操作使用说明

5μ保安过滤器操作使用说明5μ保安过滤器的作用是截留原水带来的大于5μm的颗粒，以防止其进入反渗透系统。

这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。

过滤器中的滤元为可更换进口滤芯，该滤芯的绝对精度为5μm，采用独特密封方式，不会发生短路或泄漏，且易于更换。

保安过滤器采用耐腐蚀的304不锈钢材质外壳，滤棒采用5μm平压式滤芯，该滤芯具有以下优点：·过滤精度精确；·污染物不能进入深处，·水通量大；·纳污量大、寿命长；·易更换。

注意事项：保安过滤器设在反渗透系统本体进口之前，顾名思义是为了保证反渗透系统的安全，而起作用的就是其滤芯，由于滤芯是消耗品，有一定的纳污量，具有一定的使用寿命，所以我们要注意滤芯的更换。

一般当过滤器进出口压差大于设定的值（通常为0.07-0.1MPa）时，应当更换。

通常保安过滤器的更换周期为3—6月，要根据其进水水质来确定其更换周期。

操作注意事项1．检查各阀门开关灵活。

2．进水阀、出水阀应为常开，只有在检修时才能关闭。

设备检修完毕，应及时开启备用。

3．出、入口压力表准确。

正常操作1．打开出水阀，然后开进水阀（正常情况下出水阀、进水阀应为常开），设备即开启。

2．打开排空气阀，待无气泡后关闭排空气阀。

3．运行期间，记录出口压力P2、入口压力P1，当压差＞0.1Mpa时，必须更换相应设备的滤芯。

4．停运正常情况下，保安过滤器不许关闭，只有在设备检修时才能关闭，检修完毕后应立即开启。

关闭时先关闭进水阀，然后关闭出水阀，设备即关闭。

保安过滤器说明书

保安过滤器说明书Ⅰ、概述本工程选用的滤芯为3M大流量滤芯，集表面、深层、粗精过滤于一体，可截留不同粒径的杂质，具有过滤精度高，截污能力大等优点。

其目的是防止水中的大颗粒进入膜装置，损坏膜元件，确保反渗透的正常运行。

本设备为上下带椭圆封头的圆柱形结构，本体内部一块带过滤元件的多孔板把柱体分成过滤和出水两部分；滤芯上部设有缓冲板，防止水流过大，损坏滤芯；过滤定位元件为不锈钢；滤芯精度为5um；本体采用不锈钢材料；设备的本体上装有排气阀和排污取样阀，且其进口设压力表（出水口压力表放置于外管路）。

Ⅱ、工艺原理保安过滤器属于精密过滤器，其工作原理是利用滤芯5um的空隙进行机械过滤。

水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和空隙中。

随着制水时间的增长，滤芯因截留物的污染，其运行压力逐渐上升，当运行至进出口水压差达0.10MPa时,应更换滤芯。

保安过滤器的主要优点是效率高、阻力小、便于更换。

Ⅲ、工艺参数超滤反洗保安过滤器型式：垂直圆筒设备出力： 430m3/h数量： 1台设备直径： DN750设计压力： 1.0 MPa设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：10根长度：1000mm进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 4台设备直径：Φ600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：24根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢超滤清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢。

保安过滤器水处理行业选型及使用说明

保安过滤器精密过滤器
保安型精密过滤器具有滤孔分布均匀、过滤面积大、阻力小、抗腐蚀、耐高温、强度高、可再生（设反冲洗装置）、寿命长等优点。

广泛用于化学工业、医疗医药、石油、冶金、纺织、食品、水处理等领域，是气-固、液-固分离系统的最佳过滤器设备。

精密过滤器具有体积小，流量大，纳污量大，精度高，操作简便等优点，能有效去除水中杂质，沉淀和悬浮物。

设备广泛用在矿泉水，纯水，软化水和饮料水的制取等到方面。

也可用作反渗透，电渗析，超滤的进水保安过滤器。

过滤器由过滤元件和不锈钢外壳组成，精密过滤器无件以聚丙烯纤维熔喷或线绕蜂房形式构成的。

微孔过滤器过滤元件以聚丙烯折叠膜或尼龙折叠膜方式构成。

性能特点
(1) 过滤精度高，滤芯孔径均匀(2) 过滤阻力小，通量大、截污能力强，使用寿命长(3) 滤芯材料洁净度高，对过滤介质无污染(4) 耐酸、碱等化学溶剂(5) 强度大，耐高温，滤芯不易变形(6) 价格低廉，运行费用低，易于清洗，滤芯可更换。

保安过滤器应用
用于各种悬浮液的固液分离，环境要求比较高的，过滤精度比较高的药液过滤，适用范围广，适用于医药、食品、化工、环保、水处理等工业领域。

保安过滤器选型

芯式过滤器是一种工业上应用非常广泛的过滤器材。

过滤器是由不锈钢外壳和滤芯两部分组成，液体由外而内穿过滤芯，集流后从中央流出，液体中的杂质颗粒被截留在滤芯的外表，从而达到过滤净化的目的。

过滤液的质量主要取决于选用合适的滤芯规格和型号，目前市场上可供的滤芯材料有：天然棉、聚酯、尼龙等多种。

其滤芯类型有缠绕、熔喷、折叠式几种，过滤精度（孔径）有0.22μ、0.45μ、1μ、5μ、10μ、50μ、100μ等。

在使用周期内，当上下游的压差大于0.2MPa时，过滤液流量比使用初期减少30%时，应考虑更换滤芯。

过滤器的安装、使用、选配是保证过滤液质量的前提，一下内容供用户参考：一、安装说明安装好净出口管道后，旋转启盖丝杆，移开外壳盖，然后手握滤芯，让滤芯沿导向杆插入滤芯内孔，沿着定位板圆孔，使滤芯的下内孔自由插入到滤芯支撑板上的固定套上，而后在滤芯的上口弹簧端盖，尽量让各个滤芯上的端盖在同一个高度的同一个面上，安装好滤芯后，先拧长螺栓螺母，盖上外壳盖，旋转启盖丝杆拧螺旋螺母，拧紧程度以不泄露为准。

二、使用说明1、本系列不锈钢滤器，配用平压式滤芯，滤芯工作方式均为外压式，请用户根据滤器规格配套滤芯。

（如用户选用插入式滤芯，请在购买时说明以便滤器与之滤芯的接口相匹配。

）2、工作过程：水从进水管进入滤器之后，在进水压力作用下开始膜过滤过程，滤后的水经收集汇流，从出水管流出滤器。

3、使用前注意：用洗涤剂清洗滤器之后，对滤器进行消毒杀菌。

4、安装时，先检查各进出口是否漏水，排除后再使用。

5、开始通水过程应打开排气阀，排除滤器内空气，待放气阀流出水时再关闭之，以充分利用滤芯有效过滤面积。

6、压力表指示滤器上游水压，下游有压力显示时（可自己安装压力表）两者之差即为滤芯过滤过滤工作压差。

压差过大时，说明膜已被污染堵塞，应及时更换滤芯。

7、长期不用时，打开下排水堵头，将滤器内的水排空。

三、选配过滤说明该已被广泛用于化工、医药、食品、饮料、自来水水质改善及反渗透纯水机的前段处理等领域。

保安过滤器说明书

浙江中凯瑞普保安过滤器用户手册浙江中凯瑞普环境工程股份有限公司一.、工艺原理：5μ保安过滤器设置在反渗透（RO）、电渗析（ED）本体之前，目的是防止水中的大颗粒物进入反渗透膜或电渗析膜，确保RO、ED的正常运行。

保安过滤器是立式柱状设备，内装PP喷熔滤芯，过滤精度为5μm；适用于对含悬浮杂质较低（浊度≤1mg/l）的水深度净化。

保安过滤器属于精密过滤，其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。

水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。

随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0.10Mpa时，应更换滤芯。

保安过滤器的主要优点是效率高、阻力小、便于更换。

二. 工艺参数：●精度：5μm●工作压力：0.4Mpa●前后工作压差：<0.2Mpa●进水条件：SDI<4；浊度：<1mg/l三. 结构说明外形按过滤器规格大小分为二种主要结构，400mm以下采用快装式卡箍结构，400mm及以上采用快开式法兰连接。

内部结构基本相同，滤芯采用竖装式，采用上下定位圈及压板固定。

上定位圈为封闭式；下定位圈为卡口密封式，以防止过滤水短路。

四. 设备的安装1）安装前检查土建基础是否按设计要求施工。

2）设备按设计图纸进行就位，并检查进出口法兰的水平度和垂直度。

3）将设备和基础用地脚螺栓进行固定，固定后再次校验进出口法兰的水平度和垂直度。

五. 设备操作及运行1）. 冲洗考虑到设备和管道连接时的电焊残渣、管道初次投用时的表面污物，设备初次投入运行时应进行冲洗。

A、打开设备的容器法兰将设备内的上、下定位圈、压板、压板螺母等零件从容器内取出，并保存好；封闭容器法兰。

B、打开设备后的排放阀，确认后续设备的进水阀关闭。

C、打开设备进水阀、排气阀，开启前处理系统，至设备排气口出水后关闭排气阀，冲洗设备至出水清晰为冲洗终点。

关闭前处理系统。

2）. 装配滤芯按后面的设备拆装步骤装配。

大流量保安过滤器

康强大流量滤芯式过滤器说明康强大流量过滤器、过滤芯广泛应用于电力、电子、化工、冶金等行业的超大流量反渗透的预处理，循环冷却水过滤器或用作保安过滤器，以及超滤系统的预处理保护。

具有流量大，占地小，经济效益好，操作便捷等特点。

康强系列大流量过滤器：滤芯可选用美国PALL公司、3M公司、以及国产折叠大流量滤芯，、单支滤芯最高流量可以达到110吨/小时，赋予滤芯高精度、高效率、高流量、深层过滤、使用周期长等特点，滤芯在1-70μm范围内绝对过滤效率达到99.9%。

滤芯采用“O” 型圈密封和独特的导流管设计，使用方便，可以保证过滤效率，杜绝旁漏。

康强大流量过滤器的主要应用电厂应用凝结水精处理、锅炉补给水处理、树脂捕捉石化应用油井回注水、采出水、提完井液、胺液脱硫、最终产品化学应用急冷水、盐水、最终产品电子应用RO预过滤、工艺水工业应用RO预过滤、废水回用、冷凝水、喷嘴保护、食品饮料工艺水医药应用工艺水；大流量滤芯的规格参数滤芯型号规格型号一：3M滤芯规格3M大流量滤芯的规格参数滤芯型号规格型号HF40系列HF60系列过滤精度（微米）1、2、5、10、15、25、40、70 滤芯直径（英寸/毫米）6.5/165 滤芯长度（英寸/毫米）40/1016 60/1524 ★创新的高性能过滤材料：大流量滤芯过滤介质采用3M无纺布技术平台，采用聚丙烯熔喷材料。

纤维组织疏松，高空隙率增加了杂质的容截量，具有深层三维过滤效果，属复式深层截留，即较大的颗粒杂质被截留在纤维表面，而细微颗粒则被捕捉于滤材深层中，因此滤芯的过滤效率具有梯度过滤效果。

★专利的水平打褶设计和技术：作为大流量过滤系统的核心过滤单元，大流量滤芯采用了专利的水平打摺技术，在有限的空间内使过滤介质面积最大化，同时专利的折叠技术可以确保流体通过滤芯时，每个单位面积过滤介质都有流体通过，确保过滤介质面积完全转换化有效过滤面积。

★超过常规滤芯20倍的通量：外通内畅的流向方式，3英寸的滤芯内径，使单只滤芯最高流量达到110吨/小时。

保安过滤器技术说明

保安过滤器技术说明保安过滤器一般用于RO 膜前面，作为精密过滤器使用。

其作用是截留原水中的大于5μm 的颗粒，因为反渗透膜的厚度约为10μm，原水中较大的颗粒经高压泵加速后极易划伤反渗透膜表面的脱盐表皮层，甚至可能击穿反渗透膜组件，因而一般反渗透设备前都要安装5μm 精密过滤器，以保证反渗透膜不被大颗粒的悬浮物划伤;另一个作用就是通过滤芯处的湍流体，使投入的阻垢剂能够很好地与原水混合，更好地起到防止反渗透膜结垢的作用，同时也可使还原剂充分混合反应，中和氧化剂。

一、保安过滤器的原理保安过滤器是以滤芯作为过滤介质、利用加压作用使液固分离的一种过滤机。

使用滤芯进行液固分离的方法属于微孔过滤技术，主要适用于固体颗粒0.5～10μm的物料或颗粒虽大于0.5μm但颗粒非刚性、易变形、颗粒之间或颗粒与过滤介质之间黏度大的难滤物料。

将待过滤液体由过滤器进口压入，经滤芯自外向里透过滤层而被过滤成澄清液体，然后经出口排出。

杂质被截留在滤芯的深层及表面，从而达到液体被过滤的目的，但滤芯使用时间也不宜过长，因为滤芯易滋生细菌。

二、保安过滤器的类型精密过滤器一般采用成型滤材，如滤布、滤网、滤片、滤膜、滤芯，根据不同的滤材及滤材的过滤精度来确定精密过滤器的过滤精度，一般为0.01～1μm;5～20μm;20～100保安过滤器外形如图2-45 所示μm等，保安过滤器外形如图2-45 所示。

而滤芯种类有熔喷滤芯、线绕滤芯、不锈钢网芯、烧结滤管、蜂房滤芯等。

熔喷滤芯（立体成型）是近年发展起来的一种新型微孔式过滤介质（图 2-46）。

由于熔喷滤芯一般应用于液体过滤领域，因此在选择熔喷滤芯材料的时候要综合考虑各种因素。

聚丙烯（PP ）耐溶剂性能好，在各种有机溶剂和油水中不溶解;并且聚丙烯是一种耐酸碱性能良好的材料，不腐蚀、不霉烂，无毒无味，还能够耐高温，其价格也比较便宜。

此种滤芯是用聚丙烯纤维缠绕制成的，连续聚丙烯纤维缠绕，不使用胶黏剂和其他物质，滤芯外侧部分，由外向内，纤维直径由粗到细，过滤孔径由大逐渐变小。

精密过滤器说明书

精密过滤器用户手册目录工作原理 1 性能特点 1 原理特点 2 结构形式2主要技术参数 3 安装使用说明 3操作说明4滤芯的更换方法 5 反渗透膜元件的清洗 6 滤芯的清洗8 一、工作原理精密过滤器又称保安过滤器。

壳体采用优质不锈钢制作而成，滤芯采用成型的滤材（聚丙烯纤维熔喷或线绕蜂房），在压力的作用下，使原液通过滤材，滤渣留在滤材上，滤液透过滤材流出，能有效去除水中杂质、沉淀物和悬浮物、细菌,从而达到过滤的目的。

精密过滤是采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在滤材壁上，滤液透过滤材流出，从而达到过滤目的。

成型的滤材有：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯、微孔滤芯及多功能滤芯。

因滤材的不同，过滤孔径也不相同。

精密过滤是介于砂滤（粗滤）与超滤之间的一种过滤，过滤孔径一般在0.01-120um范围。

同种形式的滤材，按外形尺寸又分为不同的规格。

线绕滤芯（又称蜂房滤芯）有两种：一种是聚丙烯纤维-聚丙烯骨架过滤，最高使用温度60℃；另一种是脱脂棉纤维-不锈钢骨架滤芯，最高使用温度120℃。

熔喷滤芯是以聚丙烯为原料，采用熔喷工艺形成的滤材，最高工作温度60℃。

精密过滤可去除水中的悬浮物、某些胶体物质和细小颗粒物等。

二、性能特点1、过滤精度高，滤芯孔径均匀。

2、过滤阻力小，通量大、截污能力强，使用寿命长。

3、滤芯材料洁净度高，对过滤介质无污染。

4、耐酸、碱等化学溶剂。

5、强度大，耐高温，滤芯不易变形。

6、价格低廉，运行费用低，易于清洗，滤芯可更换。

三、原理特点本公司生产的精密过滤器, 是蜂房式管状滤芯过滤器, 适用于对含悬浮物或机械杂质较低的水进一步净化。

为其后的设备提供良好的进水条件。

蜂房式管状滤芯,利用其特定工艺形成的外疏内密的蜂窝状结构这一优良的过滤特性,完成对被处理水的固液相分离过程,达到满意的制水效果。

但随着制水周期的递增,滤芯因受截留物的污染,其运行阻力会随之上升, 当设备运行的进、出水压差比初始压差升高 0.15Mpa时,应及时更换滤芯。

分析保安过滤器技术参数及清洗效率

分析保安过滤器技术参数及清洗效率
为了防止预处理中未能完全去除或新产生的悬浮颗粒进入反渗透系统，保护高压泵和反渗透膜，通常在反渗透进水前设置滤芯式保安过滤器。

一般采用孔径小于10um，根据实际设计情况可设计为5um或更低。

保安过滤器型号特点
.能有效除去液体中的悬浮物、铁锈等。

.可承受较高的过滤压力。

.独特的深层网孔结构使滤芯有较高的容渣负荷能力。

.滤芯可用多种材质制作,以适应各种流体过滤的需要。

.外形体积小,过滤面积大,阻力小,使用寿命长
保安过滤器常见滤芯类型
滤芯材料主要有烧结滤管、熔喷式纤维滤芯和蜂房滤芯等。

烧结管是由粉末材料通过烧结形成的，其滤管材料有陶瓷、玻璃砂、塑料等所种。

熔喷式纤维滤芯一般采用聚丙烯为原料，经过加热熔融，喷射、牵引、接收成型而制成，以聚丙烯为原材料的PP滤芯较为常用。

蜂房滤芯是由纺织纤维粗纱精密缠绕在多孔骨架上，聚丙烯线绕蜂房式滤习较常用。

保安过滤器技术参数
设计压力：0.75—1.6Mpa
设计温度：20℃~120℃
密封型式：O型圈及平垫
密封材质：丁腈橡胶、矽胶、氟橡胶标，标准配置为矽胶密封
接口形式：牙口、卡箍、GB、HG、DIN、ANSI、JIS标准法兰
适用滤芯：平口及222和226插口滤芯
表面处理：亚光喷珠、镜面抛光，电解抛光
过滤精度：1μm--100μm-
材质: SUS304 316
不锈钢保安过滤器的进出水需设置压力表，当运行时进出水压差达到极限值时，应及时更换滤芯。

由于滤芯的清洗恢复效率较低，所以最好使用一次性滤芯。

保安过滤器

保安过滤器说明书北京筑恒科技有限公司一产品简介本公司生产的保安过滤器，滤芯全部采用熔喷PP面做为滤芯，过滤器外壳按我公司优秀的水利模型进行设计。

原水进入过滤器内，通过拦截、惯性、扩散、重力等作用，有效地去除水中含有的沙石、悬浮物、胶体物等杂质，从而使过滤后的水得到净化，使用该水作为设备用水和生活用水的可靠性提高，产品质量提升。

滤芯本身用多层次的滤床构造，其容尘量极大，有效性高，使用寿命长。

本公司设计的过滤器，结构简单，拆装滤芯方便，使用性能保证。

二安装与配置安装时，必须按照过滤器上的进出水口标签连接好管道。

否则将进出口反装会严重影响过滤效果。

过滤器的安装1安装须在系统无压力情况下执行。

2 注意过滤器进气箭头标识“—>”，按此水流向安装。

3用扳手旋紧壳体。

4装上球阀和相应的自动排水器，拧紧（或拧紧固定螺栓）。

5接操作系统管路和相应的其它连接件。

为了便于使用和更换维修,过滤器应按下图所示的标准管线进行安装。

三选型与维护本公司生产的过滤器是以水为介质的设备，严禁将其它介质直接通入过滤器内，使用时切勿超出1、所规定的最大工况。

2、保安过滤器的过滤精度是在一定条件下确定的，进水质量对精密滤芯的使用效果及寿命有很大影响，在必要时应增设合适的前置过滤器对进水质量进行预处理。

3、滤芯是过滤器的主要部件，工作时应定期检查过滤器进出口的压力降，当压力降超过0.1 MPa时，这时滤芯的工作寿命已接近结束，需及时更换过滤器或更换滤芯。

（过滤器滤芯每支的初期压降约为0.01-0.02MPa）。

4、抗化学腐蚀性，水一般不含有对过滤器滤芯有害的污染物质，可是某些烃类、酸类、碱类和某些特殊的化学物质，有时会在污染严重的特定的环境下进入过滤器。

5、过滤器在工作时应慢慢升压或减压，在拆卸过滤器时一定要在无压力的情况下进行。

6、排水器安装注意事项：为了延长使用寿命，请在设备连续运行两、三个月后再安装自动排水器。

7、对装有手动排水阀的过滤器，不要在有压力的情况下打开排水阀（装有自动排水器的过滤器，在工作中会自动排除滤筒积水）。

保安过滤器滤芯

保安过滤器滤芯1、概述保安过滤器滤芯是以聚丙烯（PP）热熔方式制作而成，其micron数由1um至300um。

该滤芯无内轴採用内密外疏设计，不但能维持稳定的流量、压力差及使用寿命，同时有极优良的深度过滤效果及污染物累积量，是一种高效率、低压差、使用寿命长且适用性广泛的滤芯。

由于PP的化学成份乾淨，并符合食用卫生标准，不会由于材料而对所要过滤的液体产生二次污染，具有流量大、精度高、耐腐蚀、耐压高等特点，广泛适用于PCB、电镀、纯水、食品饮用水前置过滤处理;RO渗透的前置过滤处理等。

2、规格长度mm 内径外径过滤精度（μm微米）125 30 63 1 3 5 10 20 30 100250 30 63 1 3 5 10 20 30 100500 30 63 1 3 5 10 20 30 100508 30 63 1 3 5 10 20 30 1001000 30 63 1 3 5 10 20 30 1001016 30 63 1 3 5 10 20 30 1003、型号说明例如：HDPP-BP-5-C20和HDPP-Y-5-C20分别可以解释为：（如下表）产品名称过滤精度骨架材质长度HDPP 5 N C20HDPP 5 Y E20HD表示鸿达品牌XR表示熔喷过滤芯5μm微米N表示无骨架Y表示有骨架C20表示20寸500mmE20表示标准20英寸508mm4、产品技术特点过滤效率高由于熔喷新型滤芯区别于传统织物过滤材料，纤维丝径较细，一般在5-25微米，三维立体空间的不规则多孔网状结构，孔径小，平均孔径<40微米，孔率大，平均孔率≥75%，其有效地控制了过滤精度，且我公司生产的PP滤芯系列产品的各项指标均经过国家权威部门检测合格。

压力损失小，过滤效率稳定保安过滤器滤芯内部细密的纤维层和外部粗鬆的纤维层组成双层纤维结构，有效地减少了压力损失，保持了稳定的过滤效率。

使用寿命长，过滤成本低保安过滤器滤芯微孔孔径沿直径方向呈梯度分佈（既能从裡向外逐渐变小，也能从外向裡逐渐变小，完全根据不同介质的过滤需要而定），在过滤过程中，大孔径部分能以足够的空间容纳大颗粒，确保滤芯不至于迅速堵塞，同时提供了良好的形状刚性；小孔径部分可阻挡细小颗粒，确保了过滤精度，从而避免了精度高的滤芯堵塞快、寿命短的弊病，而且还降低了过滤阻力，减少了能耗，提高了滤芯的使用寿命。

保安过滤器说明书

保安过滤器说明书Ⅰ、概述本工程选用的滤芯为3M大流量滤芯，集表面、深层、粗精过滤于一体，可截留不同粒径的杂质，具有过滤精度高，截污能力大等优点。

其目的是防止水中的大颗粒进入膜装置，损坏膜元件，确保反渗透的正常运行。

本设备为上下带椭圆封头的圆柱形结构，本体内部一块带过滤元件的多孔板把柱体分成过滤和出水两部分；滤芯上部设有缓冲板，防止水流过大，损坏滤芯；过滤定位元件为不锈钢；滤芯精度为5um；本体采用不锈钢材料；设备的本体上装有排气阀和排污取样阀，且其进口设压力表（出水口压力表放置于外管路）。

Ⅱ、工艺原理保安过滤器属于精密过滤器，其工作原理是利用滤芯5um的空隙进行机械过滤。

水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和空隙中。

随着制水时间的增长，滤芯因截留物的污染，其运行压力逐渐上升，当运行至进出口水压差达0.10MPa时,应更换滤芯。

保安过滤器的主要优点是效率高、阻力小、便于更换。

Ⅲ、工艺参数超滤反洗保安过滤器型式：垂直圆筒设备出力： 430m3/h数量： 1台设备直径： DN750设计压力： 1.0 MPa设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：10根长度：1000mm进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 4台设备直径：Φ600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：24根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢超滤清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：6根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：6根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢Ⅳ、系统操作一、操作说明保安过滤器手动操作，其常规操作如下述：打开进水阀、排气阀，待水充满设备（排气口向外溢水）时，打开产水阀，关闭排气阀，进入正常运转。
