变电设备在线监测技术与应用
变电检修中在线监测技术的应用研究 王硕
变电检修中在线监测技术的应用研究王硕摘要:在线监测技术在电力系统中对于安全性的要求比较高，而在线监测技术的应用可以使得变电设备在检修时更加的方便，准确性也能够得到一定程度的提高，因此也能够保证了变电站在进行电力生产时的生产效率。
对于在线监测技术在技术上的提高和管理上的研究对我国的电力事业的发展有着重要的作用。
关键词：变电检修；在线监测；技术应用当在线监测技术处于初始应用阶段时，通过借助监测系统对分类数据进行分析，从而对设备的状况有一个清晰的判断，随时发现其中存在的偏差。
如果在线监测系统得到的数据的信息量达到一定程度时，才方便对数据进行更加明确的分类，从而获取更加详细的标准。
对于变电检修工作而言，在线监测系统的现实意义巨大，可顺应未来发展潮流。
一、变电检修中使用在线监测技术的重要意义在不断地实践和检验的过程中，在线监测技术的科学性得到了证实，该种技术的推广是对于变电检修工作是非常有利的。
在线监测技术可称为是一种比较新颖的监测方法，其主要目的是为了提取数据，从而对数据进行分析，为故障维修提供参考价值。
在线监测技术即为对设备的实时监测，一旦发现设备出现故障，可以及时发现。
在线监测技术能够监测到设备的绝缘参数以及泄露电流，并且能够让监测结果跟真实情况更加贴切，这样得到的真实度要高。
另外，在线监测技术得到的检测数据能够比较真实地对设备的工作状况进行反应，将变电检修工作变得更加具有指向性，目的变得更加明确化。
二、在线监测技术的主要因素分析在线检测系统在运用到设备的检测当中时，主要需要注意的因素是对于设备的在开发能力的问题。
其次，是关于在线监测技术在现场监测当中所出现的数据的分析工作要做到及时性和准确性的原则。
在变电检修的现场检测当中主要是对一些变电设备进行检修，需要检测人员能够根据现场检测到的数据上的一些变化趋势和状况来分析和判断出所检测设备的主要状况，从而实现对设备的在线监测工作。
一般来说在检测时需要注意的就是设备的变化趋势和在某个时段的状态，因此对于检测设备的选择上也要选择能够满足检测的专业设备，对检测出的数据能够实现直观的反应，还要能够根据在原始状态之下设备所呈现出的数据状况与检测出的数据进行比较和分析，以方便判断出现阶段设备的状态。

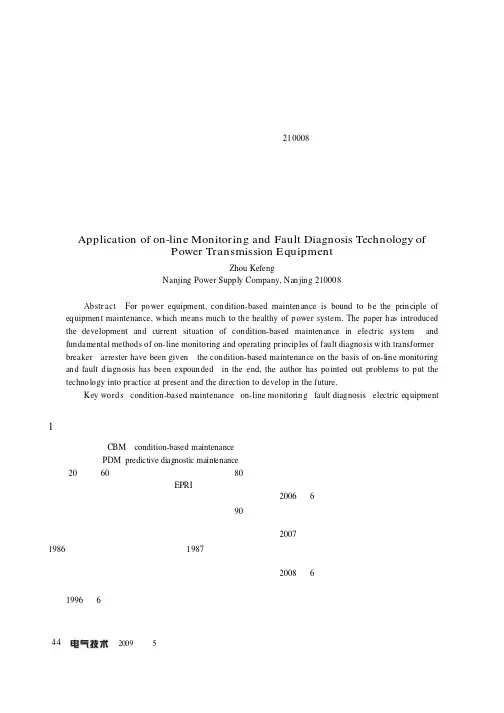

变电设备在线监测与故障诊断技术的应用
年第5期变电设备在线监测与故障诊断技术的应用周科峰（南京供电公司，南京210008）摘要检修是保证电气设备正常运行的必要手段，在电力系统中推行状态检修是电气设备检修制度发展的必然选择。
介绍了电力系统状态检修技术的发展与现状，给出了变压器、断路器、避雷器等变电设备在线监测的基本方法与故障诊断的工作原理，阐述了基于在线监测与故障诊断的状态检修技术，并指出了实施该技术目前存在的问题和今后发展的方向。
关键词：状态检修；在线监测；故障诊断；电气设备Application of on-line Monitoring and Fault Diagnosis Technology ofPower Transmission EquipmentZhou Kefeng（Nanjing Power Supply Company,Nanjing 210008）Abstr act For power equipment,condition-based maintenance is bound to be the principle of equipment maintenance,which means much to the healthy of power system.The paper has introduced the development and current situation of condition-based maintenance in electric system ，and fundamental methods of on-line monitoring and operating principles of fault diagnosis with transformer ，breaker ，arrester have been given ，the condition-based maintenance on the basis of on-line monitoring and fault diagnosis has been expounded ，in the end,the author has pointed out problems to put the technology into practice at present and the direction to develop in the future.Key words ：condition-based maintenance ；on-line monitoring ；fault diagnosis ；electric equipment1引言状态检修（CBM ，condition-based maintenance ）或预知性维修（PDM ，predictive diagnostic maintenance ）始于20世纪60年代后期，而电力工业方面则是80年代初期最早由美国电力研究院（EPRI ）将其用于核电厂的检修。
石嘴山220kV智能变电站一次设备在线监测新技术应用
石嘴山220kV智能变电站一次设备在线监测新技术应用一、概括智能化变电站是由智能化高压一次设备和网络化二次设备分层构建，建立在IEC61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。
一次设备的在线监测在智能化变电站中，可以有效地获取电网运行状态数据、各种智能电子装置IED的故障和动作信息及信号回路状态。
智能化变电站中将几乎不再存在未被监视的功能单元，在设备状态特征量的采集上没有盲区。
通过对设备进行广泛的在线监测与评估，设备检修策略可以从常规变电站设备的“定期检修”变成“状态检修”，使得设备检修更加科学可行，既能保证电气设备的安全可靠运行，又可获得最大的经济效益和社会效益。
石嘴山220kV智能变电站涉及主变油色谱在线监测（含微水）、主变油温监测、主变铁芯接地监测、主变套管监测、主变油箱气体压力监测；220kV GIS设备SF6气体微水、压力（气体密度）监测、断路器状态监测；110kV GIS设备SF6气体微水、压力（气体密度）监测、断路器状态监测；全站避雷器状态监测。
图1 石嘴山220kV智能变电站设备在线状态监测一次接线图二、智能高压设备的组成及原理图2 智能高压开关设备的原理模型一次设备智能化是指使电力系统一次设备具有准确的感知功能，正确的思维判断功能，有效的执行功能以及能与其他设备交换信息的双向通讯功能，能自动适应电网、环境及控制要求的变化，始终处于最佳运行工况的方法以及由此形成的装置设备。
智能高压设备由高压设备和智能组件组成。
高压设备与智能组件之间通过状态感知元件（传感器或其一部分）和指令执行元件（控制单元或其一部分）组成一个有机整体。
三者之间可类比为“身体”、“大脑”和“神经”的关系，即高压设备本体是“身体”，智能组件是“大脑”，状态感知元件和指令执行元件是“神经”。
三者合为一体就是智能设备，或称高压设备智能化。
智能设备是智能电网的基本元件。
三、石嘴山220kV智能化变电站在线监测设备的构成图3 石嘴山220kV智能变电站设备在线状态监测构成图1、电子式互感器：（1）与常规互感器相比，电子式互感器具有绝缘简单、体积小、重量轻的特点，CT无磁饱和，允许开路，PT无谐振现象，数字量输出等特点。
变电设备在线监测与故障诊断技术的应用
相 关 的 预处 理 ． 随 后 经 过 后 台机 对 数 据 进 行 相 应 的 分 析和综合处理 。 这个环节主要涉及维数压缩和抑制 电
依据 ． 并可大大 降低 电气设备 的维修费用
电 气 设 备 诊 断 技 术 主 要 是 根 据 电 网 当前 的 运 行
自动化应用 ； ２ ０ １ ３； ９期 ８ ４
电 力 专 栏
蔫 囊 曩０ ０ ０
对故 障的严重程度进行准确的判 别
气 设 备 状 态 在 线 监 测 技 术 的发 展 电气 设 备 状 态 在 线 监测 是 采 用 硬 件 与 软 件 相 结 合 的 方 法 ． 软 件 占主 导 作
据。
２ － ３对相关状态进行识别
将处理之后 的准确数 据和 国家 的规 范 、 先前 的历
在 线监 测及远程诊 断技 术。
收 稿 日期 ： ２ ０ １ ３ ． ０ ７ ． ０ ８
史数据 、 专家 的经验 分析等 进行 比较 ． 并 对可 能发生 的故 障进行分 类 ， 确 定发生 故 障的部位 ． 并按 照标准
情况 ， 采用科学 的理论对发 生故 障的电气设 备进行分
析， 分别从设备 故障 的原 因 、 损坏程 度 、 故 障位 置 以及
电气设 备 的剩余使 用寿命这几 个方 面进行判 断 ． 制定
作者简 介 ： 段 继洲 （ １ ９ ７ ４ ． ） ， 工程师 ， 研 究方 向为输 变电设备
磁干 扰等技 术 ．为后期 的诊断 和维修 提供准 确 的数
Ｋｅ ｙ ｗｏｒ ｄ ｓ ： ｓ ｕ ｂｓ ｔ ａ ｔ ｉ ｏ ｎ ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ ； ｏ ｎ ｌ ｉ ｎ ｅ ｍｏ ｎ ｉ ｔ ｏ ｉｎ ｒ ｇ ； ｆ ａ ｕ ｌ ｔ ｄ ｉ ａ ｇ ｎ ｏ ｓ ｉ ｓ ； ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ
电力设备在线监测技术现状及实际开发应用前景
电力设备在线监测技术现状及实际开发应用前景摘要：在变电设备运维中，合理地使用在线监测技术能够及时提取设备运行状态的各项技术参数，并以此为依据判断设备存在的故障或隐蔽性故障点位，第一时间做到预防监控，降低安全事故发生的概率，提高电力服务的质量。
关键词：变电设备；在线监测技术；现状1在线监测技术的价值体现在线监测技术是一种创新型监测手段，其工作原理是通过在运行工况下，采取不停电技术准确提取相应数据，分析找出故障产生的原因，进而为后期的维修提供重要的依据。
通常情况下，设备由于自身故障都会造成无法挽回的经济损失，而在线监测技术的问世则高效地解决了这一情况。
在线检测技术可以对运行中的设备进行实时的动态监测，只要设备运行中出现相应的故障，该系统可以第一时间发现并采取有效的解决措施。
并且在线监测技术能够准确测试机械设备的绝缘参数及泄露电流，保证监测结果与实际相对应，提高真实性。
2变电设备在线监测技术2.1变压器在线监测技术2.1.1变压器局部放电在线监测变压器内部出现局部放电也就表示设备绝缘性能的弱化，同时也加快了绝缘老化的实际效率。
根据相关试验结果显示，变压器绝缘老化会加速降低变压器运行的稳定性。
在检测过程中可以看到变压器油中气体，能够从某一环节凸显局部放电问题，从而有目的地进行局部放电检测以满足设备运行监测的需求。
如果对放电形式以及电量进行深入分析，还将发现更多问题。
目前局部放电检测技术最为广泛的应用主要有光学局部放电监测和化学检测等。
其科学原理是依靠变压器外部装设的声学传感器对放电信号的灵敏度，准确判断放电的实际位置。
2.1.2实时检测变压器的绝缘性能动态检测变压器的绝缘效果能够提升变压器运行的稳定性，而变压器绝缘性能的老化具有进度缓慢、屏蔽风险效果强的优势。
对变压器绝缘性能进行检测控制，这对相关数据的收集有着重要的意义。
目前对变压器绝缘功能实施动态监测的方式主要有 3 种：一是铁心接地线电流监测。
二是套管接地引下线电流监测。

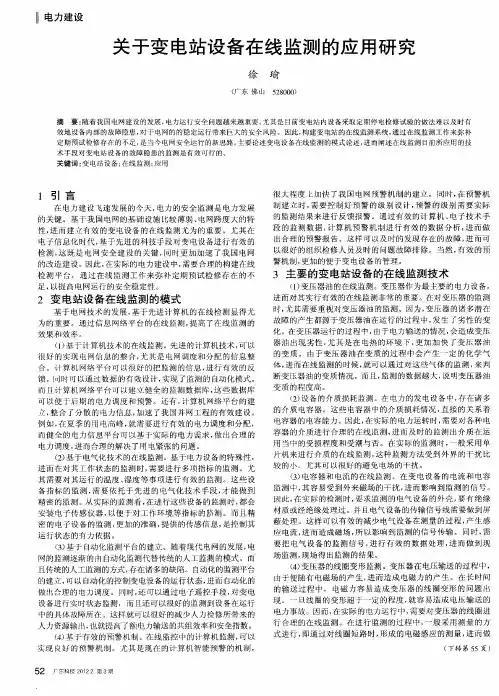

关于变电站设备在线监测的应用研究
效地设备 内部 的故障隐患 ， 对于 电网的 的稳定运行带来 巨大 的安伞风险 。因此 ， 构建变 电站的在线监测系统 ， 通过在线监测工作来弥补 定 期 预 试 检 修 存 在 的 不 足 ， 当 今 电 网安 全 运 行 的新 思 路 。 要 论 述 变 电设 备 在 线 监 测 的模 式 论 述 ， 而 阐述 在 线 监 测 目前 所 应 用 的技 是 主 进 术手段对变 电站设备 的故障隐患的监测是有效可行 的。 关 键 词 ： 电站 设 备 ； 线 监 测 ； 用 变 在 应
３ 主 要 的变 电站 设 备 的在 线 监 测 技 术
（） １ 变压 器 油 的在 线 监 测 。变 压 器 作 为最 主 要 的 电力 设备 ， 进 而 对 其 实 行有 效 的在 线 监 测 非常 的重 要 。在对 变 压 器 的 监 测 时 ， 其 需 要 重 视 对 变 压 器 油 的 监 测 。因 为 ， 压 器 的 诸 多 潜 在 尤 变 故 障 的 产 生 都 源 于 变 压 器 油 在 运 行 的 过 程 中 ， 生 了劣 性 的 变 发 化 。在 变 压 器 运 行 的过 程 中 ， 于 电 力输 送 的情 况 ， 造 成 变 压 由 会 器 油 出现 劣 性 ， 其 是 在 电热 的 环 境 下 ， 加 加 快 了 变 压 器 油 尤 更 的 变 质 。 由于 变 压 器 油 在 变 质 的过 程 中会 产 生 一 定 的 化 学 气 体 ， 而 在 线 监 测 的 时 候 ， 可 以 通 过 对 这 些 气 体 的 监 测 ， 判 进 就 来 断 变 压 器 油 的 变 质情 况 。而 且 ， 测 的 数据 越 大 ， 明变 压 器 油 监 说 变质的程度高。 （） 备 的 介 质损 耗监 测 。在 电 力 的 发 电 设 备 中 ， 在 诸 多 ２设 存 的 介 质 电容 器 。这 些 电 容器 中 的 介 质 损 耗 情 况 ， 接 的 关 系 着 直 电容 器 的 电容 能 力 。凶此 ， 实 际 的 电 力运 转 时 ， 要 对 各 种 电 在 需 容 器 的介 质 进 行 合 理 的 在 线 监 测 ， 而及 时 的 监 测 出介 质 在 运 进 用 当 中 的受 损 程 度 和 受 潮 与 否 。在 实 际 的监 测 时 ， 般 采 用 单 一
500kV变电站微环境在线监测技术的应用与探讨——以南方电网某500kV变电站为例
５００ｋＶ变电站微环境在线监测技术的应用与探讨———以南方电网某５００ｋＶ变电站为例郑力勇（中国南方电网有限公司超高压输电公司广州局海口分局）摘 要：随着电力系统规模的扩大，变电站微环境监测变得越来越重要，因为保证电力设备稳定运行，对于整个电网的稳定性和安全性至关重要。
本文以南方电网某５００ｋＶ变电站为例，介绍了一种基于物联网技术的５００ｋＶ变电站微环境在线监测技术，通过实时监测温度、湿度、气压等数据，可以及时发现变电站内部存在的问题，并进行预警和处理。
该技术具有很多优点，如高准确性、高实时性、高自动化程度等，可以有效地提高电力设备的稳定性和运行效率，从而保障电网的安全运行。
同时，本文还探讨了该技术的应用场景和技术实现方案，如采用传感器、物联网通信技术和云计算技术等。
在数据处理和安全性方面，可以使用人工智能技术和加密技术等来保证数据的安全性和可靠性。
本文旨在探讨５００ｋＶ变电站微环境在线监测技术的应用，以保障电力系统的安全运行，并为相关领域的技术发展提供有益的帮助。
关键词：５００ｋＶ变电站；微环境；在线监测技术；应用；探讨０ 引言５００ｋＶ变电站是电力系统中非常重要的设备之一，其主要作用是将输送来的电能降压并分配到各个用电负荷点。
然而，在长期的运行过程中，由于环境条件的变化以及设备老化等原因，５００ｋＶ变电站的设备会出现各种故障和异常情况，如电缆老化、接触不良、温度过高等。
这些问题如果得不到及时的发现和处理，会给电网带来严重的安全隐患。
为了确保５００ｋＶ变电站的安全运行，需要采用有效的监测方法来实时监测和分析其内部环境。
传统的监测方法主要是通过人工巡检或定期维护来完成，但这种方法存在着监测精度低、效率低、成本高等问题。
因此，引入物联网技术，利用传感器实时采集数据，并通过云计算、大数据分析等技术实现智能化监测已经成为了一个新的解决方案。
１ 技术概述１ １ 技术原理５００ｋＶ变电站微环境在线监测技术利用物联网技术实现了对变电站内部环境的实时监测。
变电检修中在线监测技术的应用
变电检修中在线监测技术的应用
随着电力系统的发展，电力变电设备变得越来越重要。
由于变电设备的重要性，一旦发现故障，需要尽快排除，以免损失加大。
因此，变电检修受到越来越多的关注。
在变电检修中，在线监测技术是目前比较常用的检修技术之一。
一、电气设备的在线监测
传统的变电检修是周期性地对设备进行巡视、维护和检测。
这种方式效率不高，容易遗漏故障。
在线监测技术可以实时地监测设备的运行状态，及时发现设备的异常。
通过在线监测，可以更加有效地保护设备的正常运行。
二、故障检测
在线监测技术能够实时地监测设备的运行情况，及时发现设备的异常。
当设备发生故障时，可以通过在线监测技术迅速定位故障点，并进行修理。
这种方式减少了故障的处理时间，提高了故障的处理效率。
三、预测性维护
在线监测技术可以监测设备的运行状况，对设备的寿命等参数进行分析和评估，提前预测设备的故障和损坏。
通过预测性维护，能够提高设备的可靠性和稳定性，减少检修成本。
四、损耗分析
在线监测技术可以提供设备的运行参数和状态数据，可以对设备的损耗进行分析。
通过损耗分析，可以评估设备的损耗情况，决定是否需要更换设备。
这种方式可以节约更换设备的成本，提高设备的利用率。
总之，在线监测技术在变电检修中的应用能够提高检修效率，减少检修成本，提高设备的可靠性和稳定性。
随着在线监测技术的不断发展，相信它在变电检修中的应用将会越来越广泛，为电力系统的发展贡献力量。
输变电设备在线监测技术分析及应用
输变电设备在线监测技术分析及应用随着电力系统的发展，输变电设备的状态监测和故障诊断变得越来越重要。
而目前传统的离线监测方式已经不能满足实际需要，因此输变电设备在线监测技术应运而生，该技术不仅可以实现设备状态的实时监测和故障预警，同时也可以为设备的运行维护提供有力的支持。
一、在线监测技术的发展概况在传统的离线监测技术中，通常采用的是人工巡检、手动测量等方法来实现对设备状态的判断，再通过设备运行记录等方式来诊断故障。
但这种方法存在着不足之处，如无法实时了解设备状态、操作不便、易受误判等问题。
因此，随着计算机和通信技术的快速发展，各种在线监测技术应运而生。
其中，应用最为广泛的有红外热像技术、电气参数监测技术、振动监测技术、气体分析技术等。
二、各种技术的特点和应用1.红外热像技术红外热像技术通过对设备表面温度的测量和记录，来实现对设备状态的监测和故障诊断。
该技术具有无损检测、不受环境影响、高效快速等特点，能够有效地检测出变电站设备的热点、短路、劣化等异常情况。
2.电气参数监测技术电气参数监测技术是利用传感器等设备对电力系统中的电流、电压、温度等参数进行实时监测，并通过分析数据来判断设备状态。
这种技术具有高度自动化、准确性高、能够实时反馈的优点，因此越来越多地应用于变电站设备的状态监测和故障诊断。
3.振动监测技术4.气体分析技术综上所述，各种类型的在线监测技术都在不同程度上具有自身的优点和适用范围。
对于具体的输变电设备而言，应根据其运行环境、工作状态以及设计特点等因素来选择合适的在线监测技术。
在线监测技术在输变电领域的应用前景十分广阔。
通过实时监测设备的状态，对设备的运行维护和故障排除都具有重要的作用。
而随着智能电网的建设和电力系统的升级，这种技术的应用也将得到更加广泛的推广和应用。
智能变电站继电保护在线监测系统设计与应用
智能变电站继电保护在线监测系统设计与应用随着社会的发展，电力系统变得越来越复杂和庞大，变电站继电保护作为电力系统的重要组成部分，承担着保护电力设备和系统安全运行的重要责任。
随着电力系统的发展和规模的扩大，传统的继电保护系统已经无法满足当前电网的需要，需要引入智能化技术对继电保护系统进行在线监测和管理，在提高继电保护系统运行效率和精度的为电力系统的安全运行提供更有力的保障。
智能变电站继电保护在线监测系统是以传统继电保护系统为基础，引入了智能传感器、通信技术、数据处理和分析技术等先进技术的一种继电保护系统。
该系统具有实时监测、远程通信、数据分析、智能判断和自动控制等功能，能够对继电保护系统进行全面监测和管理，从而提高系统的可靠性、灵活性和安全性。
一、智能传感器的选择和配置。
智能传感器是智能变电站继电保护在线监测系统的核心组成部分，它能够实时采集电力设备的运行状态和环境信息，包括电流、电压、温度、湿度等参数。
在选择和配置智能传感器时，需要考虑传感器的准确度、响应速度、稳定性和设备兼容性等因素，以确保传感器能够准确、可靠地采集数据。
二、通信技术的应用。
智能变电站继电保护在线监测系统需要实现对继电保护设备的远程监测和控制，因此需要应用先进的通信技术，包括有线通信和无线通信。
有线通信可以采用以太网、光纤通信等技术，而无线通信可以采用无线传感网、蓝牙、Wi-Fi等技术。
通过通信技术，可以实现对继电保护设备的远程控制和数据传输，从而为系统的监测和管理提供便利。
三、数据处理和分析技术的引入。
智能变电站继电保护在线监测系统需要处理和分析大量的数据，包括传感器采集的实时数据、历史数据和环境数据等。
需要引入数据处理和分析技术，包括数据采集、存储、处理、分析和可视化技术。
通过数据处理和分析技术，可以对系统的运行状态进行实时监测和分析，及时发现故障和异常，为系统的预防和处理提供依据。
四、智能判断和自动控制技术的应用。
智能变电站继电保护在线监测系统需要具备智能判断和自动控制的能力，能够根据数据分析的结果自动判断电力设备的运行状态，及时采取措施防止故障的发生。
变电站在线监测技术的应用与分析
压器铁芯接地 电流进行监测， 一旦发现铁芯接地 电流 出现突变
体， 一方法在 国外 已被广泛采用 ； 缘服作为人体 与带 电体 这 绝 问 的 绝 缘 防 护 ， 以解 决 配 电线 路 净 空 距 离 过 小 的 问题 ， 是 可 但 考 虑 到 绝 缘 护 具 本 身 耐 受 电压 的 安 全 裕 度 不 大 及 使 用 中 可 能 产 生磨 损 ，因此 ，在 直 接 作 业 中仅 作 为辅 助 绝 缘 而 不 作 为 主 绝
压器油色谱在线监测过程 ， 是将 变压 器本 体油经循环 管路循 环 并进 入 脱 气 装 置 ， 由脱 气 装 置 进 入 分 析 仪 ， 数 据 处 理 打 印 再 经 出可燃气体等 的谱 图及含量值 。根据变压器油 中的溶解气体 ， 反 映 出变 压器 内部 的故 障 类 型 。如 果 是 放 电性 故 障 ， 乙炔 含 量 将 明显 增 长 ； 果 是过 热性 故 障 ， 如 总烃 含 量 将 明显 增 大 。油 中特 征 气 体 含 量 的变 化 是 变 压 器 发 生 故 障 的前 兆 。 过 监 测 确 定特 通 征 气 体 ， 中 溶解 气 体 分 析 已被 证 明对 于 发现 油浸 变 压 器 内 部 油 潜伏性故障相当有效和可靠 。 安装油中特 征气体传感器连续监 测 ， 检 测 到 早 期 的 潜 伏 性 故 障 征 兆 ， 而 有 助 于 用 户 尽 可 能 可 从 采取正确的检修措施 。
的 电流 可 增 大 为 数 安 到 数 十 安 以上 ， 严 重 时 总 烃 成 分 明显 增 大 ， 中产 生 气 体 量 的增 加 甚 至 造 成 气 体 继 电器 的动 作 。为 了 油 能 及 时发 现 铁 芯 多 点接 地 故 障 ， 以便 采 取 相 应 的 措 施 ， 对 变 应
在线监测技术在变电检修中应用
在线监测技术在变电检修中的应用摘要：随着状态检修概念的普及，变电设备的在线监测技术也得到电力企业大力推广。
文章对设备在线监测的特征量、预防性试验的结果数据、设备的历史运行状况和检修情况，以及设备现在的运行参数状况等进行了分析。
关键词：变电设备；在线监测；状态检修从事故检修→定期检修→状态检修，是技术发展的必然。
定期检修以预防性试验为基础，而状态检修则必须以在线监测为基础。
在线监测、故障诊断、实施维修，构成了电气设备状态检修的内涵。
必须加强常规测试工作，坚持长期积累设备状态参数，建立相应的台帐和设备状态评价记录。
使用在线监测手段，提高在不停电的情况下掌握设备状态的方法和能力，更加有效的掌握设备的状态。
同时，充分利用在线监测技术，积极应用新的故障诊断技术，不断积累经验，以指导状态检修工作，提高电力设备的健康水平和电网电能质量，保证电网的安全稳定运行。
1 变压器在线监测1.1 变压器油色谱在线监测变压器油是主变压器的主绝缘和散热的主要介质，必须定期对大型变压器油进行试验，通过对变压器油的试验，从而发现变压器内部是否存在缺陷或异常状况。
然而定期检验的周期一般都比较长，出现还未到试验周期电力设备就出现事故了，所以提出对变电站的对变压器没油进行实时在线监测足非常有必要的。
变压器油色谱在线监测过程，是将变压器本体油经循环管路循环并进入脱气装置，再由脱气装置进入分析仪，经数据处理打印出可燃气体等的谱图及含量值。
根据变压器油中的溶解气体，反映出变压器内部的故障类型。
如果是放电性故障，乙炔含量将明显增长；如果是过热性故障，总烃含量将明显增大。
油中特征气体含量的变化是变压器发生故障的前兆。
通过监测确定特征气体，油中溶解气体分析已被证明对于发现油浸变压器内部潜伏性故障相当有效和可靠。
安装油中特征气体传感器连续监测，可检测到早期的潜伏性故障征兆，从而有助于用户尽可能采取正确的检修措施。
1.2 局部放电监测与定位由于变压器油、纸绝缘中含有气隙或内部场强不均匀及导体中含有尖角、毛刺等，使局部电场过于集中，造成介质击穿，出现局部放电。
电力设备在线监测技术在智能变电站中的应用分析
电力设备在线监测技术在智能变电站中的应用分析摘要智能变电站是采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，在自动完成信息采集、测量、控制、保护、计量和检测等功能的同时还具备了实时控制、智能调节、在线分析等功能。
智能变电站要求实现设备状态数据（如系统电压、电流等）的采集以及分析处理等功能，并能够根据采集到的设备参数对其进行评定、分析，进行相应的应对措施，实现变电站的智能化。
在线监测技术的应用对智能变电站尤为关键，上述功能基本上都是由在线监测系统完成。
因此，本文就在线监测技术在智能变电站中的应用进行探讨。
关键词智能变电站；在线监测系统；系统组成1 智能变电站在线监测系统的系统组成在智能变电站在线监测系统中，由专门的监控后台主机进行统一集成管理。
后台主机收集所有分散系统的相关数据状态信息等，将信息资源进行共享并进行优化。
图1所示为典型的在线监测系统结构图。
该在线监测系统负责采集数据并进行分析，将分析后的信息传送给监控主机，并存入数据库。
智能变电站在线监测系统，提出了系统集成的理念，建立了统一的数据平台，对智能变电站的发展具有重要意义。
按照智能变电站通用的分层原则，智能变电站在线监测系统分为站控层、间隔层和过程层。
在线监测系统的站内后台主机（子站）主要分布在站控层。
其主要功能为采集变电站内的所有在线监测数据，并转换为统一标准化的模型、进行统计分析数据以及存储数据、进行报警提醒等功能。
此外，还具有向上一级（主站）上传数据、接受远程控制和维护命令等功能。
具有现场监测功能的智能电子设备分布在间隔层，主要负责某一类设备的数据采集、整理、分析和存储等任务。
按照相关规定的标准协议，向上级后台主机上传数据、接收命令。
相应的监测单元或者电子传感器则分布在过程层。
其主要功能为对变电站设备进行原始数据的采集并进行存储。
通过相关协议向上进行数据传输，并对上级发送的命令进行响应[1]。
输变电设备在线监测技术分析及应用
输变电设备在线监测技术分析及应用一、输变电设备在线监测技术概述输变电设备在线监测技术是利用物联网、大数据、云计算等新兴技术手段，对变电站和输电线路进行实时监测和故障预警。
通过在设备上部署传感器、监测仪器等装置，可以实时采集设备运行数据，包括温度、振动、放电等多项信息，通过数据分析和处理，可以快速发现设备运行异常和潜在风险，为输变电设备的安全运行提供有效的保障。
目前，输变电设备在线监测技术主要包括以下几个方面的内容：1. 传感器技术：通过安装温度、湿度、压力、振动等传感器，实时监测设备的运行状态和环境参数，为设备的健康状态提供数据支持。
2. 数据采集与传输技术：利用物联网技术，将传感器采集到的数据进行实时传输，并建立数据中心进行集中管理和分析，保障数据的安全和有效利用。
3. 大数据分析技术：利用大数据分析手段，对采集到的数据进行处理和分析，通过建立数据模型，实现对设备运行状态的智能监测和预测。
4. 云计算技术：利用云计算平台，对大规模数据进行存储和处理，提供数据查询、分析、报警等服务，为设备在线监测提供强大的技术支持。
5. 智能诊断与预警技术：通过对数据的分析，实现对设备运行状态的智能诊断和预警，及时发现设备的异常情况，预防设备事故的发生。
目前，我国输变电设备在线监测技术在电力行业的应用已经逐渐展开，并取得了一系列成果。
主要体现在以下几个方面：1. 变压器在线监测：对变压器进行在线监测，可以实时监测油温、油位、气体生成等信息，通过对这些信息的监测和分析，可以及时发现变压器内部的异常情况，预防变压器事故的发生。
2. 输电线路在线监测：通过在线监测输电线路的振动、温度等参数，可以实时了解输电线路的运行状态，做好输电线路的安全管理和维护工作。
3. 智能变电站建设：利用在线监测技术，对变电站的各个主要设备进行实时监测和管理，实现变电站设备的智能化运行和管理。
4. 运维管理优化：通过在线监测技术，实现对设备运行状态的实时监测和预警，提高了设备的可靠性和运行效率，优化了设备的运维管理工作。
在线监测技术在变电检修中的应用分析郝伟
在线监测技术在变电检修中的应用分析郝伟发布时间：2021-11-08T04:12:15.934Z 来源：《防护工程》2021年22期作者：郝伟[导读] 随着国内工业生产制造速度加快，国民经济迅速发展，人们对电力需求急剧增长。
国网山西省电力公司长治供电公司变电检修中心山西长治 046000摘要：近年来，电气设备由于工作状况特殊性，结构由多种绝缘材料构成，导致设备运行中受到外界理化因素作用，引起设备发生绝缘击穿故障造成大面积停电。
有关单位对历年发生变压器故障停运原因分析，表明由于匝间绝缘引起故障在变压器故障停运原因中占43%，套管绝缘性能下降引起故障占比15%，设备非绝缘故障引起停运占比不足20%，统计表明对电气设备绝缘性能健康状态监测，及时对发生绝缘裂化设备部件维修可以保障电器设备安全运行。
对电气设备状态评价是保障设备安全的有效手段，按照相关及时要求评价设备运行状况，IEC等组织机构制定系列设备标准，国家电网公司制定《输变电设备状态汇编》，对大量电气设备运行数据缺乏准确指标权重划分标准，导致对电气设备健康状况评价工作难以开展。
根据已有标准利用相关技术对采集数据统计，便于制定相应的日常维修策略。
关键词：在线监测技术；变电检修；应用分析引言近几年，电力行业开始落实智能电网，因智能电网更加符合现代民众对于电力各种要求，所以智能电网开始逐一落实到中国各地区中。
而输电线路状态监测技术属于智能电网落实中主要环节，可以帮助监测人员实时了解输电线路的实际状态，还能够帮助检修人员确定输电线路故障的具体位置，切实加强现代电力企业对于输电线路监测、管理、检修以及运转等多方面实际水平。
以下便将输电线路状态监测技术应用实践作为重点进行研究。
1设备状态评价相关研究随着国内工业生产制造速度加快，国民经济迅速发展，人们对电力需求急剧增长。
配电网是对用户供电的重要最终端口，快速评估配电系统可靠性是当前配电系统建设的重点。
日常运行中，系统故障可在切除运行设备后恢复用户供电，以减少停电造成的社会影响是电力经营者必须考虑的主要问题。
在线监测技术在输变电设备中的应用
随着 电力系 统大容 量化 、 高 电压 化和 结构 复杂化 ， 工农 业生 产的发 展和用
电部 门重要性 的提 高 ， 对 电力 系统 的安全 可靠性 指标 的要求 也越来 越高 。 单靠 传 统的预 防性试验 已不能满 足 电力 系统飞速 发展的要 求 ， 为 了确保 电力 系统 的 安 全运 行 ， 最大 限度地 降低 事故率 ， 迫切 需要寻 求新 的更加 行之 有效 的试验检
一
从而确定 其是否 可 以继 续投 入运行 。 长期 以来坚持 预防性试 验对我 国 电力 系统
的安全运 行到 了很大 的作用 ， 但也存在 诸多弊端 与不足 ， 主要 表现在 ： ｌ 、 试 验时 需要停 电 ， 造 成少送 电及给 经济生 活带来一 定的 影响。 ２ 、 试验周 期长 。 ３ 、 试 验时
测方法 。
一
能使 油分解 出乙炔 、 氢及少量 的 甲烷 ， 局部放 电分解 出氢和 甲烷 变压 器油 过热 分 解出氢 、 甲烷 、 乙烯 、 丙烯 ； 绝缘材 料过热还 会分解 出一氧化 碳和二 氧化碳 。 目 前 光声光谱 （ Ｐ Ａ ｓ ） 技术被 用于变压 器油 中气体分析 ， 该 技术运用 不 同气 体对 光
谱 的选择 以及吸收程 度与气体 浓度呈 比例的原 理 ， 具有 抗干扰 强、 灵敏 度高 、 测 量 范围广等 特点 。 总之 ， 溶解于油 中气体 的组成 、 含量及产 气速率 与故障 的种类
、
国 内外输 变 电设备 在线 监 技 术 的发展 历史和 现状
目前 ， 我 国变电站 电气 设备 的检 测工作 ， 主要仍 是按照《 电气设备预 防Ｉ 生 试
数。
１ 、 产品 的质 量 问题 使运行可 靠性受到 影响 ， 采用在线 监测可 以在 运行 中及
智能变电站继电保护在线监测系统设计与应用
智能变电站继电保护在线监测系统设计与应用智能变电站继电保护在线监测系统是指通过传感器、数据采集和通信技术将变电站继电保护设备的运行状态实时监测，并进行故障诊断和维护管理的系统。
该系统可以提高变电站的安全可靠性，降低设备故障率，提高供电质量。
硬件方面主要包括传感器、数据采集设备和通信设备。
传感器主要用于监测变电站设备的运行状态，比如电流、电压、温度等参数。
数据采集设备用于将传感器采集到的数据进行处理和存储，同时也可以对传感器进行校准和维护。
通信设备用于将采集到的数据传输到远程监测中心，实现对变电站设备的远程监测和控制。
软件方面主要包括数据处理和故障诊断算法。
数据处理算法主要用于对采集到的数据进行处理和分析，提取出有价值的信息。
故障诊断算法根据采集到的数据对设备的运行状态进行诊断，判断是否存在故障，并提出相应的解决方案。
软件还可以实现对变电站设备的远程控制和维护管理。
该系统的应用可以提供以下几方面的功能：1.实时监测：通过传感器实时监测变电站设备的运行状态，及时发现和排除设备故障，确保变电站的正常运行。
2.故障诊断：根据采集到的数据对设备的运行状态进行分析和诊断，判断是否存在故障，并通过软件提出解决方案，提高故障的诊断效率。
3.远程监测和控制：通过通信设备将采集到的数据传输到远程监测中心，实现对变电站设备的远程监测和控制，减少人力投入和巡检工作。
4.维护管理：通过软件对采集到的数据进行处理和分析，提取出有价值的信息，为设备的维护管理提供支持，提高设备的可靠性和寿命。
智能变电站继电保护在线监测系统的设计和应用可以提高变电站设备的运行效率和安全性，减少设备故障率，提高供电质量。
它是变电站自动化的重要组成部分，对于电力系统的安全稳定运行具有重要的意义。
变电所电气设备状态监测与分析
变电所电气设备状态监测与分析变电所是电力系统中的重要组成部分，为保障电力运行稳定，需要定期对变电所电气设备进行状态监测和分析。
本文将介绍变电所电气设备的监测方法和分析技术，以及如何有效地保障电力系统的安全稳定运行。
一、变电所电气设备的监测方法变电所电气设备的监测方法主要有以下几种：1. 定期检查定期检查是指按照一定的时间间隔，对变电所电气设备进行例行检查，以发现设备运行中的异常情况。
定期检查包括对设备的外观、连接状态、电器参数等进行检查，以保证设备的正常运行。
2. 在线监测在线监测是指将传感器和监测系统与设备相连接，对设备的运行数据进行实时监测和采集，以便及时发现设备运行中的异常情况。
在线监测可以实时地反映设备的运行状态，并根据设备的状态变化来做出相应的措施，保证设备的安全运行。
3. 故障诊断故障诊断是指针对设备发生的故障进行分析，以便找出故障原因，制定解决方案，避免类似故障再次发生。
二、电气设备状态分析技术电气设备状态分析技术主要有以下几种：1. 统计分析通过对设备的运行数据进行统计和分析，得出设备的使用情况、寿命和故障点，从而制定有效的保养和维修计划，以延长设备的使用寿命和提高设备的可靠性。
2. 故障树分析故障树分析是一种针对设备故障原因的分析方法，通过分析故障树可以找出故障的关键点、故障发生的可能性，从而对设备进行有效的保养和维修，以避免设备故障的发生。
3. 神经网络分析神经网络分析是一种利用人工神经网络技术对设备运行数据进行分析的方法，可以将设备的运行数据转化为人类可以理解的形式，以便更好地掌握设备的运行状态和故障情况。
三、如何保障电力系统的安全稳定运行为了保障电力系统的安全稳定运行，需要采取以下措施：1. 加强设备的监测和维护电力系统中的各个环节都需要进行监测和维护，特别是对于变电所电气设备来说，需要密切关注设备运行状态，及时发现异常情况，制定相应的措施进行处理。
2. 加强对电力系统的管理和维护电力系统需要进行定期的巡视和维护，特别是在天气因素较为恶劣的情况下，需要更加密切关注电力系统的运行情况。
变电设备在线监测应用技术发展概况
４断路 器 在线监 测 目前 断路器 的在线监测 主要在 以下几个方 面 ： 记录断路 器分合 闸操 作理行 程 一时 问特 性 曲线， 提取其 机械运 动参数， 对其操 作运动特 性进行监控 ， 可判 断 它的 机械 故障 ： 测操 作 线圈 的 电流 、电压 波形 ， 有 效判 断拒 动 、误 动等 监 可 故障 ： 断路 器运行 中产 生的机 械振动 信 号包括丰 富 的信 息， 可在体 外检测 其振 动 信号 ， 通过 ： 分析 振动 信号 ， 断高压 开关机 械 系统 的状态 。振动 信号 的研 诊 究 已受到 国 内外的普 遍重 视 ： 测量 断路器 提 升杆 的泄漏 电流 以检 测其绝 缘状 态 ： 量静 态 回路 电阻和 动态 回路 电阻 以检测 触头 烧损 情况 。利用 红外 测温 测 装 置 测量触 头 过热 引起 的外 表热 量变 化情 况 ： 监测 Ｓ ６气 体压 力 。 Ｆ
引 言
பைடு நூலகம்
检测 阻性 电流可 以发现 ＭＡ的老化和 受潮 ， Ｍ Ａ的有 效在线 监测手 段 。目前 Ｏ 是 Ｏ
已有 多种 Ｍ Ａ 线监测 装置在 运行 ， 防止 Ｍ Ａ Ｏ在 对 ０ 的故 障发挥 了很大 的作用 。其 中多 数采用 日本研 制 的 Ｌ Ｄ一 ４型泄漏 电流 中分离 出阻性 电流基 波值 的谐波 Ｃ
Ｍ Ａ的运行 状况 。 ０
在线 监测 也 取得 良好 的效 果 。其应 用 主要 分 为如 下几 类 ：
１变压 器类 在线 监测 为确 保变压 器 的安全运行 ， 究 了各种 不 同的监测 方法， 中以利用 气相 研 其
色谱 法检 测 油 中溶 解气 体 最 为有 效 。变 压 器 油在 热 和 电的 作用 下 ， 解 出 分 氢 、一氧 化 碳 、二 氧化 碳 、以及 多 种低 分 子烃 类 气体 ，设备 内 部故 障 的类 型及严 重程度 与这些 气 体的组 成及产 气速度 有密 切关 系。 目前 这一关 系判 断 和监视 设 备 的运 行 状况 ， 已成 为变 压器 安全 运行 情况 不可 缺 少的 手段 。 但是 ， 用检测 油 中溶解气体 的气 相色谱 法， 利 从取样 ～油气 分离一 色谱 分 析的全 过 程看， 存在 着 分 析环 节 多、操 作烦 琐 、试验 周 期长 等弊 病， 试验 误 差也 较 大 。对 于类 似 匝 间绝 缘等 缺 陷而 引起 的 突 发 性故 障 感 到不 够 及 时 。 近 年来 ， 国内外研 制安装 在变 压器 小型 的在 线气 体监测 装置 ， 设备进行 连续 对 监测 ， 补 了气相 色 谱法 的 不足 。 弥 对于这 类在 线监测 装置， 按检 测对 象可分 为三大类 ： 一类是 测总 的可燃 第 气 体含 量 （Ｃ ） 包括 氢、 ＴＧ （ 一氧 化碳 和各种 气态 烃类含 量 的总 和） 列如 日本 三 。 菱 电力 公司 ＴＧ检测装 置， Ｃ 只给 出可 燃气 的总含 量， 能给 出某 一组 的分 的单 不 独 含量， 结构 复杂， 且 造价 高。 第二 类是 测多种 组分 的在线 检测仪 ， 也称 在线 色 谱 。 的测氢 、甲烷和 一氧化 碳三 个组分 。这种 仪器智 能化程 度高 ， 结构 复 有 但 杂 ， 价 高。 造 东北 电力 科学 院研制 的色 谱在线监 测仪 当属此 类 。 第三类 是测单
电力系统在线监测技术在变电站中的应用及发展
２ 在 线 监 测点 的配 置
２ １在线 监测 分类 ．
电次数 。 能 自动分析局放信号和背景 噪声信号 的频带分布情 应 况， 并给 出放电分布 曲线和噪声分布 曲线， 有助于选择放电强噪
具备放 电信号的三维谱图 （ 一 — ） 口 ｑ ｎ 和二 在线 监测按构成一 般可以分为两种： 中式和分布式 。 集 集 声低的频带采集信号。 口 ｑ 口 ｎ ｑ ｎ 显示。 中式 是通过线缆将信号传输至中控室； 分布式 是就地显示或打 维谱图 （ 一 ， 一 ， － ） 印。 还有 的仅在设备上装上传感器 ， 待值班人 员用指 示仪器 去
３ 变电站 在线 监 测 装置 的配置
监测 装置安 装一般要 求所有在 线监测装 置 的尺寸大小与
方式。 主要监测参数 ： 电流、 全 阻 电流、阻容比。 ６ ）环境监 测装置 ， 环境 监测装 置对高压设备现 场运 行环
被监测 设备应 相配套 ， 同时不影 响被 监测 设备 的正常运行， 不 境 的监测有助于对绝缘状况 的综合判 断， 提高状态诊断的准确 停电安装 最佳。 监测系统的接 入原则上不能改变 主设备的连接 性 。 主要监测参数： 环境温度、 境相对湿 度、 环 泄漏 电流。
方可投 运。 主要监 测参 数：电容 电
流 、 损 ｔ ｎ 、电容 量 。 介 ａ６ ５ 避 雷器 监 测 装 置 ， 装 避 雷 ） 安
器 全 电流 和 阻性 电流 在 线监 测采 用在避雷器接地引下线处安装外置 式 穿芯 Ｃ 传 感 器或采 用 在避 雷器 Ｔ
计数 器两 端抽 取 泄漏 电流 的传感
变压器铁芯或夹件接地电流。 远 程 中心 示 范 变 电站 在 线 监 测 装 置 （ 统 ） 系 的主 要 功 能 定 芯主要监测参数： ３ Ｓ６ ） Ｆ 断路 器 监 测装 置 ， 要 监 测 开 断 时三 相 电流 、 计 开 主 累 义为： 获取采 集输变 电设备相 关的在线监测数据 ， 并将 数据上 开断动作时间及累积开断电流； 能电机的启动频度、 储 传至远程 中心站端 综合处理单元 ； 同时具有相应的监测预警和 断次数、 通电时间； 分合 闸线圈动作 电流波形。 故障 诊断功能 ， 以便有效 支持远 程中心工作的具体实施 。 如下 图是某变电站 的系统业务功能框架： ４ 容性 设备 在 线 监 测装 置 ， 运 行 中 的容 性 设备 介损 ） 对 ｔｎ 、 ａ 电容电流及 电容量在线监测 ６ 采用在 末 屏 出线 安装 外置式 穿 芯 ｃ 传感器 ； 于变 压器套 管： Ｔ 对 安装 方案 中末屏 引出装置 设法 把 末 屏
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电设备在线监测技术与应用
戴贤哲
（厦门电业局变电检修部，福建，厦门，361005）
摘要：本文主要介绍了厦门电业局变电设备在线监测与诊断系统，通过变电设备在线监测与诊断系统发现的一起容性设备在线监测数据异常，结合设备的停电检修试验查找原因，发现设备的重大缺陷，避免了设备在运行中发生事故，确保了电网的可靠运行。
关键字：在线监测容性设备缺陷
0引言
随着电力事业的飞速发展，变电站设备越来越多，如变压器、电容式电压互感器、电流互感器、避雷器等，而变电设备的健康状况绝大部分依赖停电预防性试验，通过变电设备定期的停电试验数据判断设备的运行状况。
2008年厦门电业局开始对110kV及以上电压等级的变电站设备进行状态检修，通过设备的状态评价、风险评估、检修决策等手段，达到设备运行安全可靠，检修成本合理的一种检修策略[1]。
而状态检修的评价是基于例行性试验、在线监测、带电检测、诊断性试验等众多信息做出的综合判断。
其中变电设备在线监测就是在不影响设备运行的条件下，实现对电气设备进行数据采集、实时显示、诊断分析、故障报警、参数设置等，使专业人员能够实时直观地了解和掌握电气设备的运行情况，能够及时对异常状况的设备采取措施，避免事故的发生。
目前，厦门电业局已开始对110kV及以上电压等级的电力变压器、互感器、耦合电容器、避雷器等变电设备运行状况进行实时的在线监测。
1变电设备在线监测与诊断系统
图1 变电设备在线监测与诊断系统
该系统主要由变电设备在线监测传感器、数据通讯和控制单元、站端服务器等组成[2]，系统结构如图1所示。
1.1在线监测单元
图2 容性设在线监测单元
在线监测单元由各种传感器组成，主要有变压器油色谱在线监测单元、容性设备绝缘在线监测单元和环境在线监测单元三种。
变压器油色谱在线监测单元主要对H2、CO、CO2、CH4、C2H4、C2H6、C2H2等七种气体进行在线监测，并采用三比值法等综合诊断功能，可以正确监测和判
断主变运行状况，每天进行一次自动测量。
容性设备在线监测单元包括变压器铁芯电流在线监测单元、变压器套管在线监测单元；互感器在线监测单元；避雷器在线监测单元，可实现每五分钟采集一次数据。
变压器铁芯电流在线监测单元主要对变压器铁芯电流进行在线监测；变压器套管在线监测单元主要是对变压器套管的电容量和介损进行在线监测。
互感器的在线监测单元是对电容式电压互感器和电流互感器的泄漏电流、电容量和介损等进行在线监测。
避雷器在线监测单元是对避雷器的全电流、容性电流和阻性电流进行在线监测。
环境在线监测单元通过监测环境的温度和湿度等，将环境数据上传至后台服务器，为在线监测专家分析系统的数据处理提供必要的换算依据。
各在线监测传感器将测得的数据传输到各在线监测单元模块，各在线监测单元模块将测得的模拟信号就地转换为数字信号，然后通过数字化总线技术将测量参数上传至站端主机，避免被测模拟信号因长距离传输而失真及地电位的冲击。
1.2在线监测和诊断系统
变电设备在线监测和诊断系统把各在线监测单元上传的实时数据利用智能技术对运行设备情况进行综合分析，实现在线监测数据的通讯、存储管理、远传管理、查询和分析等，各组用户及领导可登陆内部局域进行相关数据的查询。
2在线监测案例分析
现在厦门地区变电站共用26个110kV及以上变电站安装了变电设备在线监测系统，共发现三起一类缺陷的设备，避免了因设备故障而影响电网的安全可靠运行。
下面介绍一起因变电设备在线监测系统数据异常而发现的设备故障。
2.1某220kV线路电容式电压互感器在线监测数据异常
图3 电容式电压互感器在线监测系统数据
该线路于2009年10月18日进行停电检修，同时拆除B相和C相耦合电容器和电容式电压互感器，2009年10月27日该线路按时送电投入运行。
但通过在线监测与诊断系统发现，2009年10月27日以后该线路A相电容式电压互感器的在线监测电容值和介损值并未恢复检修前的正常数值，如图3所示。
与该相电容式电压互感器同间隔的避雷器在线监测数据显示正常，因此排除在线监测系统通信模块的故障，初步判断为该电容式电压互感器在线监测单元的传感器出现故障。
2.2现场检查
图4 电容式电压互感器末屏接地刀闸
经检修人员到现场检查后发现，该220kV线路A相电容式电压互感器因低压侧末屏接地刀闸弹簧弹性不良导致失去接地，造成变电设备在线监测传感器被击穿，且表面有烧蚀的痕迹，如图4所示。
因此，检修人员立即将接地刀闸手动复位，并报告上级相关部门，将该线路A相电容式电压互感器退出运行。
图5 电容式电压互感器二次端子箱图6 放电间隙小球
2009年11月2日再次对该线路进行停电检修，打开该相电容式电压互感器二次端子箱后发现，二次端子排的铁架已严重生锈，如图5所示，放电间隙小铜球已严重变形且有铜绿生成，如图6所示。
2.3原因分析及处理
对击穿的在线监测传感器进行测量发现，该传感器的一次回路与电缆屏蔽层呈现出低电阻状态。
因此，判断该电容式电压互感器的末屏电流是通过在线监测传感器的测试电缆屏蔽层直接接地，才末造成设备更大的事故。
但由于泄流能力
有限，导致末屏放电间隙小铜球对地放电，小铜球长期受电动力和高温作用，出现变形和腐蚀现象。
图7 电容式电压互感器更换后在线监测数据
对该相电容式电压互感器进行更换，恢复送电后该线路A相电容式电压互感器的在线监测与诊断数据恢复正常，如图7所示。
对该电容式电压互感器的交接试验数据、在线监测数据和设备额定数据进行比较后发现，在线监测系统的电容量更接近额定数据，如表1所示。
表1 在线数据与交接数据比较
电容量额定电容量额定偏差
在线监测4972.54pF4947.82 pF 0.499%
交接试验5017.06pF4947.82 pF 1.399%
3总结
本文主要对变电设备在线监测与诊断系统进行了总体介绍，并报道了厦门地区一起由变电设备在线监测系统数据异常而发现的一次设备重大缺陷。
与带电测试和停电预防性试验相比，在线监测系统具有能连续测量、测量数据符合实际情况、能正确反映设备绝缘变化趋势和测量值更接近运行工况等优点。
通过这五
年厦门地区在线监测与诊断系统的运行，厦门电业局对在线监测技术应用积累了保贵的经验，为状态检修工作的进一步开展提供了大量的在线监测数据。
参考文献
[1] Q/FJG10093-2008输变电设备状态检修试验规程实施细则福建省电力有限公司2008.7.
[2] 张少涵在线监测系统数据与预防性试验数据的分析及使用[J]. 赛尔变压器及仪器仪表.2011.2:105-111.
[3] 李建明高压电气设备试验方法[M]. 中国电力出版社.2008.7.
[4] 苏鹏声对智能电网电力系统主设备在线监测现状和发展的几点看法[J]. 电力仪器仪表产品选用年鉴.2010-2011:57.
[5] 王风雷电力设备状态监测新技术[M]. 中国电力出版社.2009.4.
作者简介
姓名：戴贤哲性别：男民族：汉出生年月：1982年11月籍贯：漳州学历：硕士研究生职称：工程师（中级职称）研究方向：高压电气试验。
