北斗教学实验室设备（二）★GNSS卫星导航信号仿真模拟器产品概述：常州莱特GNSS卫星导航信号仿真模拟器可以产生GPS卫星信号、北斗二号（BeiDou）卫星信号，输出导航卫星射频信号、高稳定度1PPS标准秒脉冲信号、10MHz 标准时基信号。
用于精确测试多模兼容接收机的各项性能指标，例如定位精度、启动时间、测速精度、授时精度、信号搜索和跟踪灵敏度、多经抑制能力、接收机通道能力等。
主要功能：NS800多星座卫星导航信号模拟器具有静态、动态轨迹生成和测试能力，各通道伪距、功率、载波初相独立设置能力，针对星座模型生成导航电文能力，多径信号模拟能力，可编程信号场景生成能力，大气层、电离层模型参数设置能力，相对论误差模拟能力，提供静止、汽车、轮船、飞机等载体运动模型，支持军码直捕测试场景，支持实时闭环仿真测试，具有数据记录和分析处理能力。
主要参数：◆可通过设置参数产生用户所需的测试信号；◆可生成低动态、中动态、高动态测试场景；◆能够模拟北斗B1 I信号和GPS L1 C/A信号；◆输出信号功率连续可调；◆测距码精度达到±0.001 米(RMS)；◆可测速度范围±80,000 米/ 秒；◆可测加速度±2,000 米/ 秒2；◆加加速度±2,000 米/ 秒3。
★卫星导航接收机开发板产品特点：◆弹性测试夹具，CC50-BG模块可方便拆装；◆标准RS-232接口，可直接与电脑DB9接头连接；◆可方便修改模块供电电压及天线供电方式，便于用户测试；技术指标：参数指标参数指标接口电源串口数量2电压 3.2-5.5V（推荐5V）接口形式DB9母头电流<5mA电平RS-232环境指标射频输入阻抗50Ω工作温度-40℃~+85℃VSWR≦1.5存储温度-45℃~+90℃接口形式SMA母头湿度≦95%RH。
卫星导航信号模拟器在海军工程大学的使用案例
卫星导航信号模拟器在海军工程大学的使用案例关键词：卫星信号模拟器,卫星模拟器,卫星导航信号模拟器卫星导航信号模拟器在海军工程大学成功使用，卫星导航信号模拟器模拟GPS定位导航授时信号，用于组合导航接收的研发、生成、检定。
同时也选配测试评估软件系统，对学术实验里的船舶定位及运动轨迹的面模拟提供了极大的技术后盾。
GPS卫星导航信号模拟器是支持GPS卫星仿真信号，同时支持模拟时间信息及定位运动轨迹的各种信号输出，能满足卫星接收机的测试需求，可替代国外高昂GPS模拟器。
模拟器使用的优势1、多频化，多频是车载和船用卫星接收机未来发展的必然方向。
可以实现多系统多频点卫星信号组合仿真的模拟器将成为必然趋势。
2、高精度、高动态化，随着卫星接收机性能的提升和软件无线电理论的发展和新型模拟器架构的提出,卫星信号模拟器的授时精度及定位轨迹精度也会随之提高,以实现高性能接收机的算法和功能验证。
3、真实化、实时化，卫星模拟器提供的仿真信号越接近实际卫星的信号就越能验证接收机的真实工作性能,这就需要其融入仿真的信号中,未来模拟器将更多地要求任意时空的实时仿真,单一的录播转发式的卫星信号仿真最终将被淘汰,录播将作为辅助功能存在。
4、小型化、专业化、标准化针对不同市场的需求,更为专业的接收机验证模拟器和小型嵌入式模拟器将分别占据高低端市场。
另一方面,国内对于接收机已经实施了部分标准,模拟器作为一种标准的信号源也需要一个行业标准进行规范。
多家研究院所现在都在拟定模拟器的规范,以期申报为国家标准。
5、与测试系统融为一体的“硬件在环”仿真未来的模拟器将提供多样的标准化接口,提供与被测系统的交互,构成完整的闭环测试回路,在验证接收机性能的同时验证定位数据处理和使用方案的可行性。
6、软件、硬件和AGHS架构模拟器互补并存软件模拟器价格相对低廉,信号建模和调理方法灵活、简便易行;硬件模拟器具有实时性高、可实施“硬件在环”仿真和接收机系统进行整体测试等优势;AGHS架构模拟器则各取其半。
喷泉公司北斗GPS信号模拟器使用介绍
北斗GPS信号模拟器使用介绍InBufferSize和OutBufferSize 特点指定了为接纳和发送缓冲区分配的内存数量。
这两个值设置得越大，应用程序中可用的内存就越少。
但是，若是缓冲区太小，就要冒缓冲区溢出的危险，除非选用握手信号。
因为如今大多数计算机有更多的可用内存资源，缓冲区内存分配已不那么至关紧要了。
换言之，能够把缓冲区的值设得高一些而不影呼应用程序的功用。
14．Handshaking特点语法-MSComm1.Handshaking[=Value]。
∙效果-设置或回来硬件握手协议。
指的是PC与MODEM之间为了操控流速而约好的内部协议。
Value 值如下。
∙“0”-comNone没有握手协议，不思考流量操控。
“1”-comXOn/XOff，即在数据流中嵌入操控符来进行流量操控。
“2”-comRTS，即由信号线RTS主动进行流量操控。
“5”-comRTSXOnXOff，两者皆可。
GPS接收机可接收到可用于授时的准确至纳秒级的时间信息；用于预报未来几个月内卫星所处概略位置的预报星历；用于计算定位时所需卫星坐标的广播星历，精度为几米至几十米（各个卫星不同，随时变化）；以及GPS系统信息，如卫星状况等。
GPS接收机对码的量测就可得到卫星到接收机的距离，由于含有接收机卫星钟的误差及大气传播误差，故称为伪距。
对0A码测得的伪距称为UA码伪距，精度约为20米左右，对P码测得的伪距称为P码伪距，精度约为2米左右。
GPS接收机对收到的卫星信号，进行解码或采用其它技术，将调制在载波上的信息去掉后，就可以恢复载波。
严格而言，载波相位应被称为载波拍频相位，它是收到的受多普勒频移影响的卫星信号载波相位与接收机本机振荡产生信号相位之差。
一般在接收机钟确定的历元时刻量测，保持对卫星信号的跟踪，就可记录下相位的变化值，但开始观测时的接收机和卫星振荡器的相位初值是不知道的，起始历元的相位整数也是不知道的，即整周模糊度，只能在数据处理中作为参数解算。
高动态gps卫星信号模拟器关键技术分析及应用
高动态gps卫星信号模拟器关键技术分析及应用高动态GPS卫星信号模拟器是用于模拟高速移动场景下的GPS（全球定位系统）信号的设备，可用于测试和验证GPS 接收机在高速移动条件下的性能。
在高速移动条件下，接收机面临着多个挑战，包括多径效应、信号衰减、非理想信道条件等，因此需要进行实际场景的模拟来评估接收机性能。
高动态G P S卫星信号模拟器的关键技术包括：1.高速动态运动模型：针对车辆、飞机等高速移动载体，需要准确建立运动模型，包括速度、加速度、转向等参数。
通过准确模拟运动轨迹，可以生成相应的G P S信号。
2.多卫星信号模拟：考虑到高速移动场景下接收机可能无法同时“看到”同一颗卫星的信号，需要模拟多颗卫星信号的接收情况。
需要准确模拟卫星的轨道、仰角等参数。
3.多径效应模拟：接收机在高速移动条件下容易受到多径效应的影响，即接收到的信号可能有多个路径到达，导致信号畸变、干扰等。
需要模拟不同路径间的时间延迟、幅度衰减等参数。
4.复杂信道模型：将实际场景中的信道特性模拟到G P S信号中，包括多径衰落、多普勒效应等。
需要准确建立信道模型，使得生成的G P S信号与实际信号在行为特性上一致。
高动态G P S卫星信号模拟器的应用主要体现在以下几个方面：1. G P S接收机性能验证：通过模拟高速移动场景、多路径效应等条件，可以对G P S接收机在高动态条件下的信号跟踪、定位性能进行验证和评估。
2.导航系统开发：对于高速列车、飞行器等移动装置，模拟其在不同速度下的G P S信号可以用于导航系统的开发和调试。
通过高速运动模型的模拟，可以评估导航算法的准确性和鲁棒性。
3.智能交通系统：在智能交通系统中，G P S 信号模拟器可以用于评估车辆导航设备的性能，并提供导航引导和交通管理服务。
4.车联网应用：在车联网应用中，G P S信号模拟器可以模拟车辆在高速移动条件下的位置信息，用于车辆定位、路径规划等应用。
总之，高动态G P S卫星信号模拟器在现代导航、交通与通信领域发挥着重要作用。

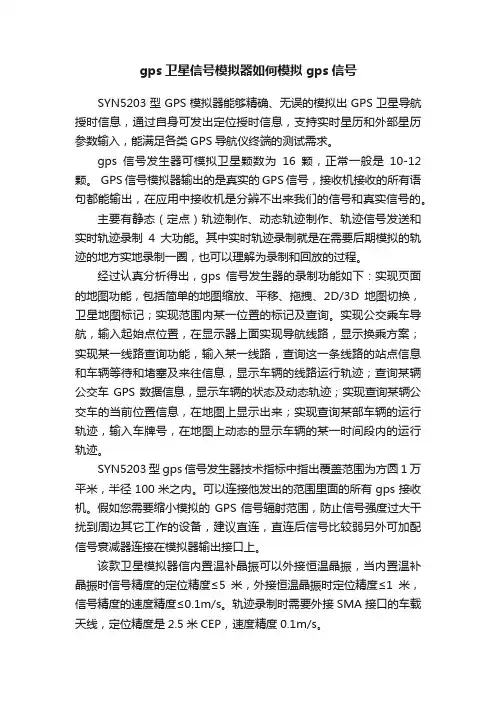

gps卫星信号模拟器如何模拟gps信号

gps卫星信号模拟器如何模拟gps信号SYN5203型GPS模拟器能够精确、无误的模拟出GPS卫星导航授时信息，通过自身可发出定位授时信息，支持实时星历和外部星历参数输入，能满足各类GPS导航仪终端的测试需求。
gps信号发生器可模拟卫星颗数为16颗，正常一般是10-12颗。
GPS信号模拟器输出的是真实的GPS信号，接收机接收的所有语句都能输出，在应用中接收机是分辨不出来我们的信号和真实信号的。
主要有静态（定点）轨迹制作、动态轨迹制作、轨迹信号发送和实时轨迹录制4大功能。
其中实时轨迹录制就是在需要后期模拟的轨迹的地方实地录制一圈，也可以理解为录制和回放的过程。
经过认真分析得出，gps信号发生器的录制功能如下：实现页面的地图功能，包括简单的地图缩放、平移、拖拽、2D/3D地图切换，卫星地图标记；实现范围内某一位置的标记及查询。
实现公交乘车导航，输入起始点位置，在显示器上面实现导航线路，显示换乘方案；实现某一线路查询功能，输入某一线路，查询这一条线路的站点信息和车辆等待和堵塞及来往信息，显示车辆的线路运行轨迹；查询某辆公交车GPS数据信息，显示车辆的状态及动态轨迹；实现查询某辆公交车的当前位置信息，在地图上显示出来；实现查询某部车辆的运行轨迹，输入车牌号，在地图上动态的显示车辆的某一时间段内的运行轨迹。
SYN5203型gps信号发生器技术指标中指出覆盖范围为方圆1万平米，半径100米之内。
可以连接他发出的范围里面的所有gps接收机。
假如您需要缩小模拟的GPS信号辐射范围，防止信号强度过大干扰到周边其它工作的设备，建议直连，直连后信号比较弱另外可加配信号衰减器连接在模拟器输出接口上。
该款卫星模拟器信内置温补晶振可以外接恒温晶振，当内置温补晶振时信号精度的定位精度≤5米，外接恒温晶振时定位精度≤1米，信号精度的速度精度≤0.1m/s。
轨迹录制时需要外接SMA接口的车载天线，定位精度是2.5米CEP，速度精度0.1m/s。
