房屋设计图

房屋设计图简介

一、设计要素

二、设计流程

三、设计分类

一、设计要素

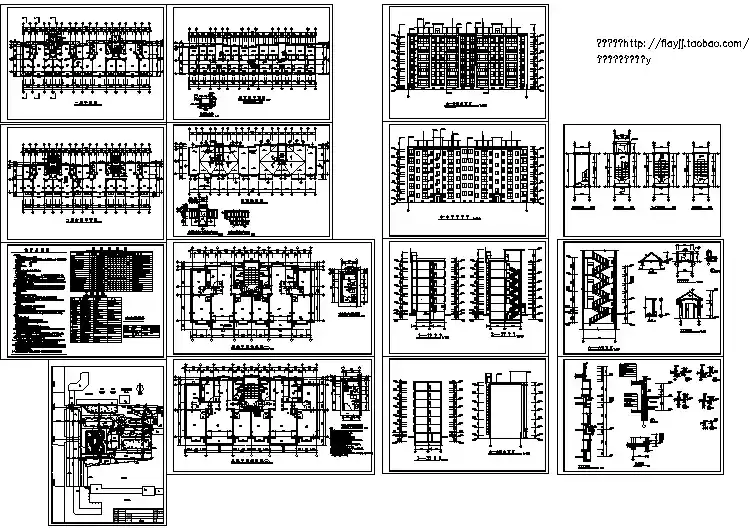

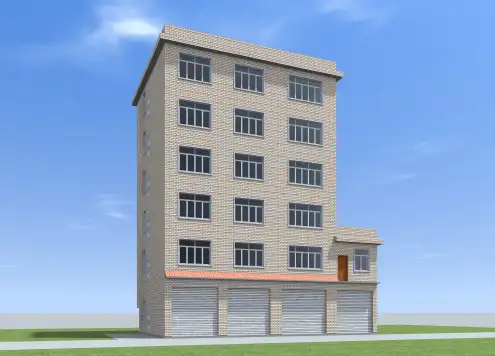

1、建筑立面图

建筑立面图是将建筑的不同侧表面，投影到铅直投影面上而得到的正投影图。它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。根据建筑型体的复杂程度，建筑立面图一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面。在施工中，建筑立面图主要是作建筑外部装修的依据。

2、建筑平面图

建筑平面图表示建筑的平面形式、大小尺寸、房间布置、建筑入口、门厅及楼梯布置的情况，表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。3、建筑总平面图

建筑总平面图是表明一项建设工程总体布置情况的图纸。它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。主要表明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并表明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

二、设计流程

1、准备阶段

根据工程计划任务书进行选址；搜集自然环境资料；进行地形、工程地质勘察和水文地质勘察；配合城镇市政规划、上下水道、能源、道路和交通等要求，结合

经济效益、社会效益、建筑材料来源和施工技术等提出拟建房屋的可行性分析。

2、初步设计阶段

总平面布置设计，工厂的工艺流程，建筑平、立、剖面和结构选型,主要设备和材料要求,以及投资概算。

3、技术设计阶段

主要任务是解决各专业间的矛盾，通过分析计算，调整设计，确定技术措施，为施工图设计准备好应有的技术条件。

4、施工图阶段

将技术设计按实际施工或制造的要求，绘制全部施工图纸和编制有关文件。在恪守国家规定的设计法规和设计规范、规程及其他有关设计标准的前提下进行设计。

三、设计分类

1、建筑设计

由建筑专业设计人员负责，是一项综合性的工作。需要综合研究房屋的建筑功能、工业建筑的工艺及其设备、环境协调、艺术效果以及对房屋结构、设备、施工技术和投资等方面的相互关系与相关问题。

首先从环境出发，应尽量避免污染和干扰，统一安排道路、绿化、广场、庭院建筑小品，形成良好的环境空间。在建筑功能方面，主要是满足使用的要求。如总体布局中建筑物的朝向；人流交通出入口的布局；单体建筑的平面位置以及各使用空间的相互关系等；工业厂房中工艺流程对建筑的要求；基本使用空间尺度的确定；门窗洞口的开设；采暖、通风、照明的方式等，都是建筑设计应该妥善解决的功能问题，使建筑物成为有机的统一体。至于建筑的艺术性，尤其是对一些有重要意义的或规模较大的公共建筑，应表达出一定的社会、政治、历史或文化意义和特有建筑风格，符合美学的规律，运用色彩的效果，使设计的房屋在可能的经济条件下获得良好的审美效果。还可以通过传统和地方特色，或通过其他艺术手段诸如壁画、雕塑、编织、陶瓷等来表现建筑的艺术性。

2、结构设计

为了保证设计的房屋能满足安全和正常使用要求，首先要根据建筑布局进行结构设计，使房屋能安全可靠地承受施工阶段和使用阶段的各种作用（见结构上的作用）或荷载，同时还要按国家设计规范规定控制房屋在使用条件下所产生的挠度、

裂缝、振幅等不超出限值。除了上部结构以外，房屋的下部结构如地基和基础也是结构设计的一部分,如地基承载力的确定,沉陷量的控制，天然地基、人工地基的选用，桩基设计或其他基础等的设计。房屋结构类型，按照结构所采用的材料可分为砌体结构、木结构、钢结构、混凝土结构以及混合结构等。由于中国地震区范围较广，而沿海又往往有强烈台风，所以抗风和抗震是房屋特别是高层建筑的结构设计重点。

3、设备设计

为了确保房屋能满足人们生活和生产的要求,必须配合建筑、结构设计进行设备设计。凡房屋供暖系统、冷气系统、动力照明系统、通讯电话系统、卫生器具的给排水系统以及通风系统等均属设备设计范围。对于工业厂房，设备还要满足生产工艺的要求。

4、给排水设计

房屋给排水设计通常包括有室内给水系统、室内排水系统、热水供应系统、室内雨水系统、消防给水系统和室外给排水管网设计等（见室内给水和排水）。至于室外给排水管网设计是指房屋给水、排水、热水、消防给水、雨水的室外管网部分的设计，包括房屋之间场区内的道路、场地雨水管网。有时称为给排水总平面设计。

5、采暖通风设计

采暖通风设计包括采暖设计、通风设计、空调设计、排烟设计和室外暖气管网设计等。

①采暖设计。采暖可分为局部采暖和集中采暖两类。局部采暖包括火炉、火炕、火墙和火盆等，由于这种采暖方式的卫生条件较差，一般仅适用于小城镇和广大农村。一般在设计房屋的同时进行集中采暖设计。它是由热源、供热管道和散热器等设备组成。中国目前多数采用集中锅炉房作为热源，也有热电厂供给的。②通风设计。系指排出室内废气,送进新鲜空气,保持室内空气新鲜的设计。但对于具有散发高热量、带粉尘或排出有害气体的设备的工作房屋，通风设计范围有时还应包括隔热、降温、除尘、排毒等项内容，以满足生产和环境保护等要求。

③空调设计。为空气调节设计的简称。用以保证室内空气所需要的温度、相对湿度、流速和清洁度，为了不受室内外各种因素例如环境变化,时间和季节改变,

生活或生产设备产生的热量、湿气、粉尘、烟雾等的破坏影响,还需设置自动控制设备,并须考虑消声和减振。空调设计的内容包括加热、冷却、加湿、减湿、净化和空气流速。设计空调系统时，对于串通多房间、多楼层特别是高层建筑的风管,需设置防火阀,以便在火灾发生时，能自动将起火房间与其他房间隔断。

④排烟设计。是高层民用建筑防火设计的重要组成部分，根据设计规定在房屋的有关部位设置防烟、排烟设施。一般情况下，一个防火区可划分为若干个排烟区。排烟设备包括排烟口、排烟阀、排烟风机和活动的防烟卷帘、垂壁等，并应设自控装置与烟感器或温感器联锁。对有关空调或通风系统，能进行自控，按要求分别关闭或启动。

⑤室外暖气管网设计。也称暖气总平面设计。系指从供暖锅炉房或从热交换站分送至各采暖房屋的室外暖气管网设计。

6、电力设计

在各类工业和民用房屋或构筑物内，有生活、生产或给排水、采暖通风设备需要的用电均属电气设计范围。

①变、配电设计。也称供电设计，系指高、低压变、配电所、事故应急电源等的设计。

②电力设计。也称动力设备设计，系指工业厂房和民用房屋中所有用电设备的配电设计,施工用电设计,电子计算机、各类小型器具以及其他特殊设备的用电设计。

③照明设计。系指室内一般照明、局部照明、检修照明、事故照明、火灾时的疏散诱导照明、室外道路照明、庭园绿化照明、警卫照明、航空障碍灯、建筑物立面照明、节日彩灯、商标霓虹灯、舞台照明、体育馆照明等设计。

④自动控制及信号设计。用于某些有特殊要求的工业和民用房屋如：有联锁控制要求的生产自动线、生产联系信号、服务呼叫信号、空调控制系统、高层建筑的火灾自动报警和消防自控系统、热工仪表检测与控制系统以及其他各种单机自动化、群机集控、采用电子计算机实行动力设备运行管理和企业业务经营管理等方面的设计。

⑤电讯设计。系指如电话、有线广播、会场扩声、直流子母钟、电传、电报、闭路电视和共用电视天线系统等方面的设计。
