锰锌和镍锌铁氧体(图)
铁氧体基础知识课件
P4
P41
P51
P46
A043
N42
N4
A05
DMEGC（东磁） DMR40 DMR44 DMR47 DMR50 DMR95 DMR72 DMR71 DMR70 R5K
TDG（天通）
TP4 TP4A TP4D TP5A TP4W
TS5
金宁三环FDK
6H20 6H41
7H10 6H60
2H06
FENGHUA（风华） PG232 PG242
K5000
Байду номын сангаасA07
A101
A121 A151
R7K
R10K R12K R15K
TS7
TH10
TL13 TL15
2H07
2H10
2H15
HG702 HG103A HG123 HG153
JPH-7 JPH-10F
SM-70S SM-100
SM-150
HM3A HM5A
K8000 K10000
铁氧体主要有软磁铁氧体、永磁铁氧体和旋磁铁 氧体等。
Mn-Zn铁氧体
Mn-Zn软磁铁氧体的特点 优点：价格低、易加工、稳定性高、高Tc、
电阻率较高、高频功耗低（500kHz以下） 缺点：Bs较低尤其是高温Bs，起始磁导率
低尤其在高频下
金 属 软 磁 材 料 特 性
不同频率磁材选择
f<250kHz，PC40 250kHz< f < 300kHz，PC44 300kHz< f < 1MHz，PC50 1MHz< f < 10MHz，3F4、3F45 f >10MHz，4F1
T37
T38
T42
铁氧体磁环
尺寸确定
Hale Waihona Puke 铁氧体磁环的内外径差越大，轴向越长，阻抗越大。但内径一定要包紧导线。因此，要获得大的衰减，在铁 氧体磁环内径包紧导线的前提下，尽量使用体积较大的磁环。
谢谢观看
选择
铁氧体磁环的选择：根据要抑制干扰的频率不同，选择不同磁导率的铁氧体材料。环磁的磁导率越高，低频 的阻抗越大，高频的阻抗越小。
优点
1、使用非常方便，直接套在需要滤波的电缆上即可； 2、不像其它滤波方式那样需要接地，因此对结构设计、线路板设计没有特殊的要求； 3、作为共模扼流圈使用时，不会造成信号失真，这对于传输高频信号的导线而言非常可贵。
铁氧体磁环
能够抑制电磁干扰的零件
01 基本信息
03 选择 05 尺寸确定
目录
02 作用 04 优点
铁氧体磁环主要包括镍锌铁氧体磁环和锰锌铁氧体磁环，这2类磁环对使用不同频率有着严格区分。镍锌铁氧 体磁环适合抑制高频段的电磁干扰；锰锌铁氧体磁环适合抑制低频段的电磁干扰。
基本信息
铁氧体的磁导率越高，低频的阻抗越大，高频的阻抗越小。可以根据不同的要求，选择不同的工艺制造磁环。 磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
作用
铁氧体磁环大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，那么这些信 号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改 变原来传输的有用信号。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通 过，而且成本低廉。铁氧体磁环的效果与电路阻抗有关：电路的阻抗越低，则磁环的滤波效果越好。因此，在一 般铁氧体材料的产品手册中，并不给出铁氧体材料的插入损耗，而是给出铁氧体材料的阻抗，铁氧体材料的阻抗 越大，滤波效果也越好。电流的影响:当穿过铁氧体磁环的导线中流过较大的电流时，滤波器的低频插入损耗会变 小，高频插入损耗变化不大。要避免这种情况发生，在电源线上使用时，可以将电源线与电源回流线同时穿过铁 氧体。要注意同进同出
磁芯种类和AP法选磁芯
磁芯分为铁氧体磁芯和合金类磁芯铁氧体磁芯（常用的）：锰锌系列，镍锌系列合金类磁芯：铁粉芯，钼坡莫合金根据变压器用途选磁芯：PQ功率磁芯：功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器主要材质：TP3, TP4EP型高导磁芯：主要用于滤波器波形整理，消除杂波，使视频清晰或音频保真根据工作频率，功率大小，电感量大小，安装空间选择磁芯：根据滤波器电感量大小：AL= （L/N2）*1000000 （辿）N2（准确的说法是叫电感系数，他是为了便于开关电源的匝数引入的，（N*N=Lp/Al 其中N为线圈的匝数,Lp为线圈的电感量,Al为电感系数）一般手册上给的是1匝线圈的电感量，有的给出的是1000的电感量.1mH=1000uH 1uH=1nH，nH（纳亨）（不常用）磁芯结构的选择：选择时要尽量降低漏磁和漏感，增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配接线方便。
不同磁芯对变压器的工作影响：的输出功率，并且占用最小的PCB安装空间可以使用一付夹子进行安装固定这种有效的设计也使的磁芯的磁路截面积更加统一，因此这种磁芯结构也使得比其它的磁芯结构设计有更少的工作热点。
EP型磁芯EP型磁芯的圆形中心柱立体形结构，除了与PCB板接触的末端外，完全的把绕组包裹了起来，屏敝非常好这种独特的形状最小化了在两片磁芯装配时接触面形成的气隙的影响，并且提供了一个更大的体积和总的空间利用率的比例。
环形磁芯」：对于制造商来说，环型磁芯是最经济的，在与其可比较的各种磁芯中，它的花费是最低的;由于使用骨架，附加的和组装的费用等于零;适合时可以使用绕线机进行绕制;它的屏敝也是非常不错的。
常用的PQ和EP磁芯参数PQ型磁芯参数:特点：有10种形状构成系列供选用。
为高密度（定义）安装而设计的磁芯形状。
用途：开关电源用变压器，扼流圈等。
TYPE 类型Dimensions规模AP cm4AE mm2磁芯有效截面积AW mm2卷线截面积AL nH/N2 磁芯无气隙时的等效电感LE mm磁路长度VE mm2磁芯体积WT g磁芯重量PQ20/1620.5*8.1*140.291462.0047.003880.0037.402310.0013.00 PQ20/2020.5*10.1*140.408062.0065.803150.0045.702790.0015.00 PQ26/2026.5*10.0*190.7188117.0060.406170.0046.305490.0031.00 PQ26/2526.5*12.3*190.9971118.0084.505250.0055.506590.0036..00 PQ32/2 032*10.27*22 1.3736170.0080.807310.0055.509420.0042.00 PQ32/3 032*15.17*22 2.4086161.00149.605140.0074.6011970.0055.50PQ35/3535.1*17.37*264.3238196.00220.604860.0087.9019260.0073.00PQ40/4 040.5*19.87*286.5526201.00326.004300.00101.9020450.0095.00PQ50/5 050*24.97*3214.2024328.00433.006720.00113.0037238.00195.00 EP型磁芯参数:产品型号TYPE 类型Dimensions 规模AP cm4AE mm2 磁芯有 效截面 积AW mm2 卷线截面积AL nH/N2 磁芯无 气隙时 的等效 电感LE mm 磁路长 度VE mm2 磁芯体积WT g 磁芯重 量EP7 9.4*3.75*6.5 0.0102 10.70 9.50 1120.00 15.50 165.00 0.80 EP10 11.5*5.1*7.6 0.0255 11.30 22.57 1025.00 19.30 215.00 1.10 EP13 12,8*6.5*9.0 0.0456 19.50 23.40 1475.00 24.20 472.00 2.40 EP1718,0*8.4*11.0 0.1210 33.70 35.90 2230.00 29.50 999.00 5.00 EP2024*10.7*150.499778.7063.503950.0041.103230.0016.00AP 法选磁芯：令初次绕组的有效值电压为U 1，初次线圈的匝数为N °，所选磁芯的交流磁通密 度为％c ，磁通量为仍开关周期为T ，开关频率为f ，初次侧电流的波形系数是 勺，磁芯有效横截面积为4有关系式： U = N 皿=N "r/K/ x 10-41「dt 「 T=¥/x 10-4⑴考虑到勺=4k f 关系式之后 波形系数",：\= 4*k(2)k 工 krms 波形因数与：f U ave (3) U^s 采用有效值，采用整流平均值(均绝值)正弦波的有效值为峰值的近倍，整流平均值为峰值的2倍2 1可推导出：FBN s _ us-04(5)设绕组的电流密度为J (400A/cm 2),导线截面积为S=I/J ,高频变压器的窗口 利用系数为勺，初次绕组有效值电流分别为/1,12，绕组面积被完全利用时：(6)A _”x /1+^x /2W 5 J K w /将(4)(5)整理进(7)后得: A_一“1。
铁氧体材料特性及不同规格有效参数

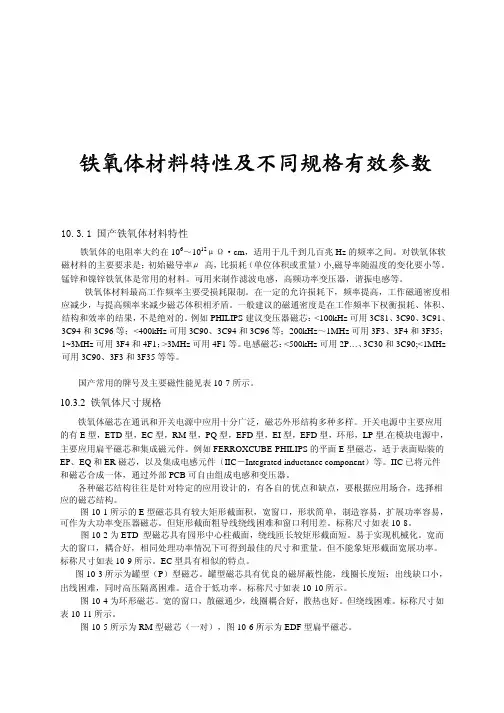

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。
对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。
锰锌和镍锌铁氧体是常用的材料。
可用来制作滤波电感，高频功率变压器，谐振电感等。
铁氧体材料最高工作频率主要受损耗限制。
在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。
一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。
例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。
电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。
国产常用的牌号及主要磁性能见表10-7所示。
10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。
开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。
例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。
IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。
各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。
电感磁芯

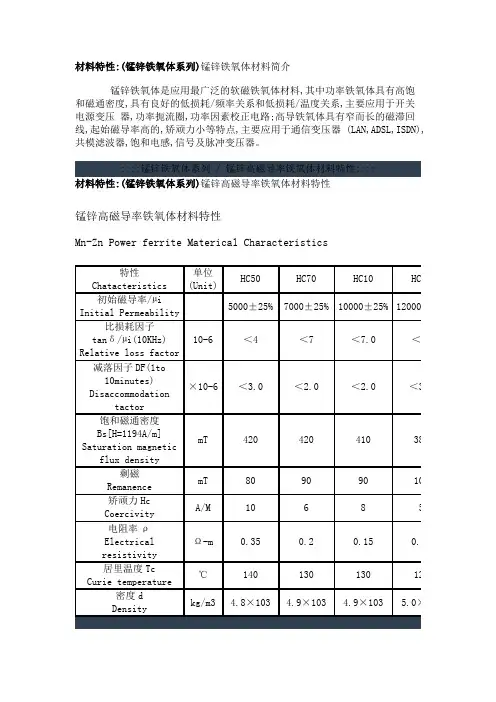

材料特性:(锰锌铁氧体系列)锰锌铁氧体材料简介锰锌铁氧体是应用最广泛的软磁铁氧体材料,其中功率铁氧体具有高饱和磁通密度,具有良好的低损耗/频率关系和低损耗/温度关系,主要应用于开关电源变压器,功率扼流圈,功率因素校正电路;高导铁氧体具有窄而长的磁滞回线,起始磁导率高的,矫顽力小等特点,主要应用于通信变压器 (LAN,ADSL,ISDN),共模滤波器,饱和电感,信号及脉冲变压器。
锰锌高磁导率铁氧体材料特性Mn-Zn Power ferrite Materical Characteristics::::锰锌铁氧体系列 / 锰锌功率铁氧体材料特性::::材料特性:(锰锌铁氧体系列)锰锌功率铁氧体材料特性锰锌功率铁氧体材料特性Mn-Zn Power Ferrite Materical Characteristics华磁系列材料与国外厂商材料对照表Table for Materials between Huaci and other factories注：1、以上仅列出了我公司材料牌号与世界主流厂商材料对照数据，因国内外厂家众多不能一一列出，其它材料请与本书中的材料特性表对照。
2、以上名家所对应材料牌号，只能说明是相近材料并不能够等同。
具体使用中应以实特测试结果为准。
本表仅作为选材参考数据。
::::锰锌铁氧体系列 / HC30材料特性曲线::::材料特性:(锰锌铁氧体系列)HC30材料特性曲线直流磁场下的B-H曲线B-H Curves at DC Magnetic Field 初始磁导率的温度特性Initial Permeability vs.Temperature初始磁导率的频率特性 Initial Permeability vs. Frequency 功率损耗的温率特性 Power Loss vs. Temperature::::锰锌铁氧体系列 / HC70材料特性曲线::::材料特性:(锰锌铁氧体系列)HC70材料特性曲线 动态磁化曲线 Dynamic Magnetzation Curves 初始磁导率的温率 Initial Permeability vs.Temperature复数磁导率的频率特性Complex Permeability vs.Frequency比损耗系数的频率特性Relative Loss Factor vs.Frequency镍锌铁氧体的使用频率在1MHz，100MHz之间，其物理特性有高电阻率、高居里温度、性能特性有高BS、高磁导率Ui、低矫顽力Hc、低温度系数、低损耗、良好的高频特性等优点，使得其在高频抗电磁干扰方面得到了广泛::::镍锌铁氧体系列 / F3材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F3材料特性曲线::::镍锌铁氧体系列 / F5B材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F5B材料特性曲线。
锰锌和镍锌铁氧体(图)
锰锌和镍锌铁氧体磁环：
铁氧体锰锌磁环
1.在抑制高频干扰时，宜选用镍锌铁氧体；磁导率为1MHZ-300MHZ,镍锌铁氧体的阻值很大。
2.在抑制低频干扰时，宜选用锰锌铁氧体；磁导率在1KHZ-10MHZ，阻值在150kΩ以下。
3.己知的磁芯可以绕一些线后量电感量，从而判断导磁率，越大就越低频。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时阻抗越小。
镍锌铁氧体NXO材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。
具高
电阻率,高居里温度。
锰锌铁氧体MXO材料的初始导磁率μ约从400-10000，使用频率从几十赫至几百千赫。
用于上限频率f1低于500kHz-1MHz的情况下。
超过这个频率,必须使用NiZn（镍锌NXO）材料。
磁环体积决定了频率低端的最大承受功率;
线间介质决定了频率高端的最大承受功率;
绕线长度决定了最短工作波长;
线圈的电感量决定了最低工作波长;
磁环的失磁温度决定了功率耐受能力;
.。
锰锌铁氧体介绍
锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。
它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。
锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。
一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。
Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。
锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。
烧结法是最常用的制备方法之一。
在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。
二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。
下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。
2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。
3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。
4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。
5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。
三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。
具体应用如下：1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。
锰锌铁氧体原材料
锰锌铁氧体原材料1 前言锰锌铁氧体原材料是一种磁性材料，也被称为LED磁性材料，用于制作LED磁传感器、带有磁性特性的高铁件和其他电子元件等。
它由由锰锌铁氧体（ FeMnZn）组成，这些原料具有高磁阻率、低损耗、低噪声和耐高温等特性。
本文旨在介绍锰锌铁氧体原材料的组成、制备和特点。
2 锰锌铁氧体原料组成锰锌铁氧体原料主要由三种重要原料组成：铁（Fe）、锰（Mn）和锌（Zn）。
它们的理化性质如表1所示：表1 锰锌铁氧体原料组成原料理化性质原料名称密度t/m3 比热容J/Kg·K 熔点℃相对磁导率10-4H/mFe 7.877 0.420 1538 722Mn 7.43 0.180 1519 890Zn 7.14 0.387 420 8003 原料制备锰锌铁氧体的制备主要经历三个步骤：破碎、粉碎和烧结。
（1）破碎：这是原料制备的第一步，目的是将原料切割成更小的颗粒，这一步可以使原料更容易处理。
（2）粉碎：粉碎是在制备原料的第二步。
这一步是将原料切碎成更细小的颗粒，以便更容易烧结。
（3）烧结：烧结是将原料粉末用高温烧制至合乎要求的形态和性能的过程。
在烧结过程中，烧结温度为1400~1600℃，可使原料粉末形成致密的锰锌铁氧体组装体。
4 特点锰锌铁氧体是一种高磁阻率的材料，它具有高介电常数（8-9）、低损耗、低噪声和耐高温等特性。
由于其具备的特性，锰锌铁氧体原料常用于制备低损耗和高磁性的电子元件，如LED磁传感器、高铁件和其他电子元件。
此外，锰锌铁氧体原料还可用在频率搜索技术中，因为它可以提高其磁性特性，使其可以对低频信号更有效地识别。
磁性材料参数汇总表
磁性材料参数汇总表引言磁性材料是一类重要的材料，在许多领域中都有广泛的应用，例如电子设备、电力传输、通信等。
了解磁性材料的参数对于正确选择和设计合适的磁性材料至关重要。
本文档旨在提供一个汇总表，列出常见磁性材料的重要参数和特性，以帮助工程师和研究人员进行选择和评估。
1. 常见磁性材料1.1 铁氧体材料铁氧体材料是一类具有高饱和磁感应强度和低磁导率的磁性材料。
下表列出了一些常见的铁氧体材料及其参数。
材料名称饱和磁感应强度 (T) 磁导率 (H/m) 矫顽力 (A/m)镍锌铁氧体0.4 50 800锰锌铁氧体0.3 100 500镍铜铁氧体0.6 20 10001.2 钕铁硼磁体钕铁硼磁体是一类具有极高磁能积和高矫顽力的磁性材料。
下表列出了一些常见的钕铁硼磁体及其参数。
材料名称饱和磁感应强度 (T) 磁能积 (J/m3) 矫顽力 (A/m)N35 1.17 263e6 955N45 1.33 326e6 955N52 1.45 398e6 9551.3 钢磁材料钢磁材料是一类在低频磁场中具有高导磁率和低矫顽力的磁性材料。
下表列出了一些常见的钢磁材料及其参数。
材料名称饱和磁感应强度 (T) 导磁率 (H/m) 矫顽力 (A/m)低碳钢 2 1000 4硅钢 2 5000 6非晶合金钢 2.1 10000 22. 参数解释2.1 饱和磁感应强度饱和磁感应强度是材料在外加磁场作用下能够达到的最大磁感应强度。
单位为特斯拉(T)。
2.2 磁导率磁导率描述了材料对磁场的响应程度，即磁场强度与磁感应强度之间的比值。
单位为亨利/米(H/m)。
2.3 矫顽力矫顽力是材料从饱和磁化状态中恢复到磁场消失状态所需施加的逆磁场强度。
单位为安培/米(A/m)。
2.4 磁能积磁能积是材料单位体积的储磁能力，表示材料在磁场中存储的能量密度。
单位为焦耳/立方米(J/m3)。
3. 典型应用3.1 铁氧体材料•镍锌铁氧体：常用于磁芯和磁带记录头。
锰锌与镍锌铁氧体
锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。
我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。
用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。
例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。
另外，各种环形磁芯也有锰锌、镍锌之分。
但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢?下面介绍两种具体方法。
一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。
而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。
根据这些特点，我们可用目测法来区分。
在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。
目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。
二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。
1.利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。
由于锰锌铁氧体的电阻率比较低，约在103Ω·cm以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。
所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。
测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。
铁氧体材料的特性
铁氧体材料的特性MnZn系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是1兆赫兹以下频段范围磁性能最优良的铁氧体材料。
常用的MnZn系铁氧体起始磁导率μi=400-20000，饱和磁感应强度Bs=400-530mT。
NiZn系铁氧体使用频率100kHz~100MHz，最高可使用到300MHz。
这类材料磁导率较低，电阻率很高，一般为105~107Ωcm。
因此，高频涡流损耗小，是1MHz以上高频段磁性能最优良材料。
常用NiZn系材料的磁导率μi=5-1500，饱和磁感应强度Bs=250-400mT。
MgZn系铁氧体材料的电阻率较高，主要应用于制作显像管或显示管的偏转线圈磁芯。
5.1.1.2磁粉芯材料的特性磁粉芯是由颗粒直径很小(0.5~5mm)的铁磁性粉粒与绝缘介质混合压制而成的磁芯，一般为环形，也有压制成E形的。
磁粉芯的电磁特性取决于金属粉粒材料的导磁率、粉粒的大小与形状、填充系数、绝缘介质的含量、成型压力、热处理工艺等。
磁粉芯主要用于电感铁芯，由于金属软磁粉末被绝缘材料包围，形成分散气隙，大大降低了金属软磁材料的高频涡流损耗，使磁粉芯具有抗饱和特性与宽频响应特性，特别适用于制作谐振电感、功率因数校正电感、输出滤波电感、EMI滤波器电感等。
常用磁粉芯主要有铁粉芯、铁硅铝粉芯、高磁通量(HighFlux)粉芯、坡莫合金粉芯(MPP)。
铁粉芯由碳基铁磁粉及树脂碳基铁磁粉构成，由于价格低廉，铁粉芯至今仍然是用量最大的磁粉芯，磁导率为10~100。
铁硅铝粉芯的典型成分为:9%Al、55Si、85%Fe。
由于在纯铁中加入了硅和铝，使材料的磁滞伸缩系数接近零，降低了材料将电磁能转化为机械能的能力，同时也降低了材料的损耗，使铁硅铝粉芯的损耗比铁粉芯的损耗低。
铁硅铝粉芯的饱和磁感应强度在1.05T左右，磁导率有26、60、75、90、125等5种，比铁粉芯具有更强的抗直流偏磁能力。
镍锌铁氧体
镍锌铁氧体
“镍锌铁氧体”是一种新型复合材料，它由氧化铁（Fe2O3）经
过高温烧结而成，然后再加入镍锌元素形成，它具有很强的耐酸碱性，耐腐蚀性和击穿优势，被广泛应用于防腐，热换吸收和其他工程领域。
镍锌铁氧体有着非常好的物理性能，其密度低，抗拉强度高，抗压强度较高，具有较低的热膨胀系数、优异的导热性能，以及良好的耐磨损性能，可以有效承受由外界环境加载产生的温度变化。
它拥有超强的耐酸碱性，可以有效抵抗多种酸碱和盐溶液的腐蚀，而且具有很强的冲击力学性能，可以吸收较大的冲击力而不受到破坏。
另外，镍锌铁氧体在热换吸收方面也表现出色，在较低的温度下，它的表面结冰，可以有效的减少空气的热换，有效的保护水中的微生物受到破坏，另外，镍锌铁氧体还具有耐腐蚀性，可以使用在高温及高压条件下，以及高浓度氧气溶液中，不会被腐蚀，而且具有很强的抗磨损能力。
此外，镍锌铁氧体还被广泛用于船舶、核电站和工业管道等火灾隐患处理中，具有广泛的应用前景，对于船舶和核电站来说，由于镍锌铁氧体具有很强的耐酸性和耐腐蚀性，可以有效的延长其使用寿命，有效的预防火灾的发生，隐患得到很好的控制，而在工业管道中，由于镍锌铁氧体具有很强的绝缘性，可以有效的防止电火花及静电放电，有效的防止火灾发生。
总之，镍锌铁氧体是一种优秀的复合材料，通过镍锌元素的加入，综合了氧化铁的优势，使其具有很高的耐酸碱性，耐腐蚀性，抗冲击
力，耐磨损性，绝缘性强，以及防火和热换吸收等特性，具有广泛的应用前景，并受到过去几十年的研究者的青睐。
未来，镍锌铁氧体将受到更多研究和开发，并通过应用发挥更大的价值。
镍锌铁氧体磁环
• 镍锌铁氧体磁环主要 原料：三氧化二铁（Fe2O3）、氧 化锌（ZnO）、氧化亚镍（NiO）、氧化铜（CuO）、碳 酸锰（MnCO3）分别最高含量60%、1ห้องสมุดไป่ตู้%、10%、10%、 5%。经过配料、成型、采用炉窑烧结而成。磁导率μ比较 低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在 生产过程中烧结温度比较低时尤为突出 。 • 镍锌铁氧体磁环一般分为：T系列、RH系列、R系列、 SCRC系列、FS系列、RID系列、BB系列、DR系列等。
镍锌铁氧体磁环应用
• 镍锌铁氧体磁环主要应用于：电脑显示器 液晶电视、电 器数据线、扁型排线、通讯设备线、抗干扰滤波线、电器 排线、电源线、USB线、计算机主机板，计算机电源，电 源供应器，手机充电器，灯饰变压调光器，不间断电源 （UPS），各种家用电器控制板等系列抗干扰效果。 • 在选择时应注意：频率在300MHZ以上的选择最佳850以 下的磁导率，1MHZ到300MHZ之间可选用850的。
镍锌铁氧体磁环安装
• 一般尽量靠近干扰源。对于屏蔽机箱上的电缆，磁环尽量 靠近机箱电缆的进出口。 • 与电容式滤波连接器一起使用效果更好。 • 条件允许的情况下，尽量选择长度长，外径大，内孔尽量 贴合连接线表面，当然也不能太紧，那样在实际操作中会 导致线表皮磨损。
锰锌铁氧体和镍锌铁氧体
锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是两种常用的磁性材料，具有不同的特性和应用领域。
本文将从材料成分、磁性质、制备工艺以及应用领域等方面，对锰锌铁氧体和镍锌铁氧体进行详细介绍。
我们来了解一下锰锌铁氧体。
锰锌铁氧体是一种复合氧化物材料，由三种金属离子（锰、锌、铁）和氧离子组成。
其中，锰元素的添加可以增加材料的电阻率，改善材料的磁性能。
锌元素的添加可以提高材料的饱和磁化强度和磁化电流。
铁元素是锰锌铁氧体的主要成分，起到了稳定晶格结构和增强磁性的作用。
锰锌铁氧体具有良好的磁性质。
它具有较高的电阻率、较低的铁磁性和较高的饱和磁化强度。
锰锌铁氧体的磁滞回线窄，矫顽力小，表现出良好的软磁性。
此外，锰锌铁氧体的磁导率随频率的增加而降低，适用于高频应用。
制备锰锌铁氧体的工艺主要包括湿法和干法两种方法。
湿法制备是指通过溶胶-凝胶法、共沉淀法等将金属离子溶解到溶液中，经过混合、沉淀、洗涤、干燥、煅烧等工艺步骤，最终得到锰锌铁氧体粉末。
干法制备是指通过高温煅烧氧化物混合物，使其发生反应生成锰锌铁氧体。
这两种制备方法各有优劣，具体的选择需根据实际需求和生产条件来确定。
锰锌铁氧体具有广泛的应用领域。
在电子领域，锰锌铁氧体常用于制造电感器、变压器、滤波器等元器件。
在通信领域，锰锌铁氧体可用于制作高频电感器、螺线管等。
此外，锰锌铁氧体还可用于制造磁卡、磁性记录材料等。
接下来，我们来了解一下镍锌铁氧体。
镍锌铁氧体是由镍、锌、铁和氧离子组成的复合氧化物材料。
镍元素的添加可以提高材料的饱和磁化强度和磁化电流，增加材料的磁性能。
锌元素的添加可以降低材料的电阻率，改善材料的磁性能。
铁元素是镍锌铁氧体的主要成分，起到了稳定晶格结构和增强磁性的作用。
镍锌铁氧体具有优良的磁性质。
它具有较高的饱和磁化强度和较低的磁滞回线，表现出良好的磁导性能。
镍锌铁氧体的磁导率随频率的增加而增加，适用于高频应用。
此外，镍锌铁氧体还具有较高的电阻率和较低的矫顽力，表现出良好的软磁性。
镍锌铁氧体NXO-2000
在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大，而且Q 值（品质因素）也高。
如 Gu － 22×13 罐形磁芯，用它制成 4mH 的电感器时，只要绕 43 匝线圈就行了，如不用罐形磁芯，改为空心线圈，需绕 600 匝才能得到 4mH 的电感器。
由此可见，使用了磁芯后，可大大缩小电感器或变压器的体积。
软磁铁氧体材料可分为两大类：镍锌材料和锰锌材料。
一般镍锌材料的初始导磁率μ i 约 10 至 1500 ，使用频率约从 5 百千赫至几百兆赫。
一般锰锌材料的初始导磁率μi 约从 400 ～ 10000 ，使用频率从几千赫至 500 千赫。
国内生产铁氧体磁芯的厂家很多，产品的命名方法各不相同，例如北京 798 厂生产的铁氧体材料命名为 NX0 － 10 ， MX0 － 2000 等。
NX0—10 材料中“ N ”表示镍，“ X ”表示锌，“ 0 ”表示氧化物，“ 10 ”是初始导磁率μi 值，一般称这种材料为镍锌 10 ； MX0—2000 材料中“ M ”表示锰，“ X ”表示锌，“ 0 ”表示氧化物，“ 2000 ”是初始导磁率μi 值。
按国标规定，软磁铁氧体材料的命名方法是 R××，其中 R 表示“软”字汉语拼音的第一个字母，××表示初始导磁率及材料特性。
铁氧体生产厂一般都提供磁芯的电感系数 A L 的数值。
在常用的线圈中， AL 与电感量及匝数有下列关系：（ 1 ）， L 是加上磁芯后的电感量，单位为毫微享（ nH ）， N 表示匝数（圈数）。
A 的单位是 nH ／匝 2 ¡由（ 1 ）式可知，如果已知磁芯的 A L 值和需要的 L 值，则可计算出匝数。
例如，有一个罐形磁芯 Gu － 22×13 ，它的 A L =2200 ，用φ0.21 漆包线打算在此磁罐上绕制一个 4mH 的电感器，则绕制匝数 N== ≈42.6 圈。
镍锌铁氧体
镍锌铁氧体镍锌铁氧体是一种新型复合材料，它是将氧化物的铁和锌的氧化物，以及含有镍的氧化物经复合加工而成。
它有良好的耐腐蚀性，高耐热性，广泛应用于电子、电气仪器、航空、真空器材、汽车、热处理和涂装等行业。
镍锌铁氧体具有高强度、高硬度、高抗氧化性、耐磨损、抗腐蚀、耐蚀性、抗热老化性、抗压痕性和低热膨胀性等特点，使其在特殊环境中防止发生缺陷或失效，这是它应用于电子、电气仪器、航空、真空仪器、汽车、热处理和涂装等行业的原因。
镍锌铁氧体是一种复合加工工艺，它将铁氧化物、锌氧化物、镍氧化物等多种金属氧化物经过特殊处理而成。
这种复合加工工艺采用高速加工，使得锌与铁的混合比例得到协调，达到预定的金属氧化物结构，从而获得具有良好物理力学性能的材料。
镍锌铁氧体的性能取决于一系列因素，其中最重要的因素是混合比例。
混合比例有三种形式：实质比例、质量比例和体积比例，他们会影响最终材料的性能。
第二，处理工艺也是重要因素，处理工艺容易影响最终材料的性能。
处理工艺包括热处理、混合处理、研磨处理等，而这几种处理工艺都会影响最终材料的性能表现。
最后，环境是影响镍锌铁氧体最终性能的因素。
环境条件会影响镍锌铁氧体的耐蚀性、耐热性、耐压性等性能。
极端的环境条件，会导致镍锌铁氧体发生损坏。
因此，在使用镍锌铁氧体时，应该考虑其所处的环境条件，制定合理的使用方案，以保证镍锌铁氧体的性能和稳定性。
镍锌铁氧体的发展具有重要作用，它为电子、电气仪器、航空、真空仪器、汽车、热处理和涂装等行业提供了可靠的保护。
它可以抵抗极端环境条件，防止腐蚀和失效，同时还能提供卓越的物理特性。
而且，随着石墨烯技术的发展，由于其独特的结构，镍锌铁氧体将正逐渐得到更多行业的关注。
因此，镍锌铁氧体是一种新型复合材料，它具有良好的耐腐蚀性和高耐热性，能够抵抗极端环境条件，防止发生缺陷或失效，并且可以提供卓越的物理特性，而且它的应用范围越来越广泛，因此，在发展镍锌铁氧体时，要注意混合比例、处理工艺和环境条件，从而保证其性能和稳定性，确保它能够在行业中发挥应有的作用。
尖晶石型铁氧体磁性材料
尖晶石铁氧体磁性材料一、尖晶石型铁氧体(晶格类型分类)尖晶石型铁氧体的化学分子式为MFe204，M是指离子半径与二价铁离子相近的二价金属离子Mn2+、Zn2+、Cu2+、Ni2+、Mg2+、Co2+等)或平均化学价为二价的多种金属离子组(如Li+0.5Fe3+0.5)。
使用不同的替代金属，可以合成不同类型的铁氧体。
(以Zn2+替代Fe2+所合成的复合氧化物ZnFe204称为锌铁氧体，以Mn2+替代Fe2+所合成的复合氧化物MnFe204称为锰铁氧体)。
通过控制替代金属，可以达到控制材料磁特性的目的。
由一种金属离子替代而成的铁氧体称为单组分铁氧体。
由两种或两种以上的金属离子替代可以合成出双组分铁氧体和多组分铁氧体。
锰锌铁氧体(Mn-ZnFe204)和镍锌铁氧体(Ni-ZnFe204)就是双组分铁氧体，而锰镁锌铁氧体（Mn-Mg-ZnFe204)则是多组分铁氧体。
二、尖晶石铁氧体结构尖晶石结构如图2-1所示：图2-1 尖晶石结构分子式MFe2O4, M原子显正二价，Fe原子显正三价。
每个晶胞有8份MFe2O4, 即8个M，16个Fe，32个O。
正型尖晶石：氧原子作近似紧密堆积，M原子分布在1/8四面体空隙（8a），Fe分布在1/2八面体空隙（16d）。
反型尖晶石：氧原子作近似紧密堆积，M原子分布在1/4八面体空隙（16d），Fe一半分布在1/8四面体空隙（8a），一半分布在1/4八面体空隙（16d）。
四面体位置又称A位置，八面体空隙又称B位置。
A位与B位原子通过氧原子作用发生超距相互作用，自旋方向反相平行。
形成正型还是反型尖晶石可以由晶体场理论来解释。
二价离子进入A位还是B位取决于其八面体择位优先能大小，如果大于三价离子八面体择位能，二价离子将进入B位，形成反型尖晶石；如果小于三价离子八面体择位能，二价离子将进入A位，形成正型尖晶石。
在尖晶石结构中A位和B位原子自旋方向相反，磁性部分抵消，显亚磁性。
镍锌铁氧体
镍锌铁氧体镍锌铁氧体是一种复合材料，它由镍、锌、铁氧体和其他组分组成。
这种复合材料有着优异的耐磨性、耐腐蚀性和强度，广泛应用于日常生活、乐器、水利、建筑和军事领域。
镍锌铁氧体的组成和性能镍锌铁氧体由镍、锌、铁氧体和其他组分组成。
特别是镍和锌元素，它们可以把粒子度得到改善，使得原料表面质量优良，耐磨性也得到进一步增强。
此外，镍元素含量较高可以提高耐腐蚀性，耐热性，而锌元素可以改善钢材的延性。
镍锌铁氧体的各种功能镍锌铁氧体具有优异的耐磨性。
它能够承受高负荷的高压和摩擦，能够有效减少摩擦，防止摩擦磨损，从而提高其耐磨性。
除此之外，镍锌铁氧体还具有优越的耐腐蚀性，能够防止外界腐蚀介质，如水和空气中的氧化剂，并使它们保持其内部结构和性能，从而防止外界腐蚀。
镍锌铁氧体的应用领域由于具有优异的耐磨性、耐腐蚀性和强度，镍锌铁氧体已广泛应用于日常生活、乐器、水利、建筑和军事领域。
比如，在日常生活中，作为零件和部件，可以处理包括堆积料翻松、运输机，电梯，滑轮，船舶，电气配件等。
另外，它在乐器上也得到广泛应用，包括小提琴弦，高级电脑数控机床等。
此外，由于其优良的防腐能力，它也可以用于水利行业中的水泵、管道、排水系统等，以及建筑行业结构件和房屋装修。
最后，镍锌铁氧体也常被用于军事领域，例如制造运输机、军舰、攻击机，以及军用装备等。
镍锌铁氧体的制备工艺镍锌铁氧体的制备工艺主要包括混合、成型、焙烧和热处理等。
混合时把各种原料按照一定的比例混合，然后用机器搅拌或挤压。
之后将混合物进行成型，可采用压制、挤出或粉末冶金等工艺。
然后将成型的物质进行焙烧，焙烧时保温温度逐渐升高，使能够更好的脱模，增强耐磨性。
最后，在热处理过程中，根据所需的性能，可以采用正火、退火和回火等操作，从而改变物质的结构和性能。
总结镍锌铁氧体是一种复合材料，它由镍、锌、铁氧体和其他组分组成。
镍锌铁氧体具有优异的耐磨性、耐腐蚀性和强度，因此广泛应用于日常生活、乐器、水利、建筑和军事领域。
磁环材料中锰铁锌与镍铁锌的应用范围和工作原理
磁环是一种具有铁磁性的金属氧化物，就电特性来说，铁氧体的电阻率比金属、合金磁性材料大得多，而且还有较高的介电性能。
铁氧体的磁性能还表现在高频时具有较高的磁导率。
因而，铁氧体已成为高频弱电领域用途广泛的非金属磁性材料。
一、铁氧体软磁材料这类材料在较弱的磁场下，易磁化也易退磁，如锌铬铁氧体和镍锌铁氧体等，软磁铁氧体是目前用途广，品种多，数量大，产值高的一种铁氧体材料。
它主要用作各种电感元件，如滤波器磁芯、变压器磁芯、无线电磁芯，以及磁带录音和录像磁头等，也是磁记录元件的关键材料。
二、铁氧体硬磁材料铁氧体硬磁材料磁化后不易退磁，因此，也称为永磁材料或恒磁材料，如钡铁氧体、钢铁氧体等，磁环主要用于电信器件中的录音器，拾音器、扬声器，各种仪表的磁芯等。
三、铁氧体旋磁材料磁性材料的旋磁性是指在两个互相垂直的稳恒磁场和电磁波磁场的作用下，平面偏振的电磁波在材料内部虽然按一定的方向传播，但其偏振面会不断地绕传播方向旋转的现象，金属、合金材料虽然也具有一定的旋磁性，但由于电阻率低、涡流损耗太大，电磁波不能深入其内部，所以无法利用。
四、铁氧体矩磁材料这是指具有矩形磁滞回线的铁氧体材料，磁环的特点是，当有较小的外磁场作用时，就能使之磁化，并达到饱和，去掉外磁场后，磁性仍然保持与饱和时一样。
如镁锰铁氧体，锂锰铁氧体等就是这样。
这种铁氧体材料主要用于各种电子计算机的存储器磁芯等方面。
五、铁氧体压磁材料这类材料是指磁化时在磁场方向作机械伸长或缩短的铁氧体材料，如镍锌铁氧体，镍铜铁氧体和镍铬铁氧体等，压磁材料主要用作电磁能与机械能相互转化的换能器，作磁致伸缩元件用于超声。
目前我国产量最大的磁环线品种是：PVC 磁环线，绝缘层为PVC塑料，线芯材质为镀锡的铜线。
约占磁环线总产量的三分之二：广泛应用在各种电机，节能灯，电器，仪表，电讯器材，焊接设备及家电产品上，此类磁环线的主要特性有：机械性能优异，伸长率，柔软度好，在绕制磁环时这项性能是很重要的。
镍锌铁氧体片
手机NFC天线 小米2A NFC铁氧体片
