锰锌和镍锌铁氧体磁环
制作巴伦的磁环应如何选【精选】
制作巴伦的磁环应如何选【精选】制作巴伦的磁环应该怎么选,磁环应该选择高频的，导磁率(不要很高的)100比较合适～现在高频磁环比较难找。
过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。
也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。
MTV推荐的空心巴仑也是很好的解决办法-。
磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。
磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。
大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上～广大无线电爱好者在制作巴伦，功率合成器(分配器)时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。
经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。
本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。
将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。
普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。
而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。
传输线变压器能量传输原理如图l-a所示。
出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且在整个线长上是均匀分布的。
由于导线是绕在高u磁芯上，故导线每一小段膌的电感量是很大的，而且均匀分布在整个线段上。
这些电容和电感量通常叫分布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b所示。
因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。
当信号电压U1加在图2的输入端(1、3端)时，出于传输线间电容较大，因此信源向电容C1充电，使C1贮能。
can总线磁环参数
can总线磁环参数
在选择CAN总线磁环参数时，应关注磁环的材料、尺寸、线径、内径、外径、孔径和匝数等参数。
1. 材料：磁环的材料决定了其磁导率和温度特性，常见的磁环材料有锰锌铁氧体、镍锌铁氧体和铁粉芯等。
2. 尺寸：磁环的尺寸决定了其能够通过的电流大小，应根据CAN总线的电流大小来选择合适的尺寸。
3. 线径：磁环的线径决定了其能够通过的频率大小，应根据CAN总线的信号频率来选择合适的线径。
4. 内径：磁环的内径应根据CAN总线电缆的外径来选择，以确保磁环能够紧密地套在电缆上。
5. 外径：磁环的外径应与连接器的外径相匹配，以确保磁环能够顺利连接。
6. 孔径：如果CAN总线电缆需要进行屏蔽，磁环的孔径应足够大，以方便将电缆放入磁环中。
7. 匝数：匝数决定了磁环的电感量，应根据CAN总线的阻抗来选择合适的匝数。
在选择CAN总线磁环参数时，应考虑上述因素，并确保磁环能够有效地抑制干扰和提高信号质量。

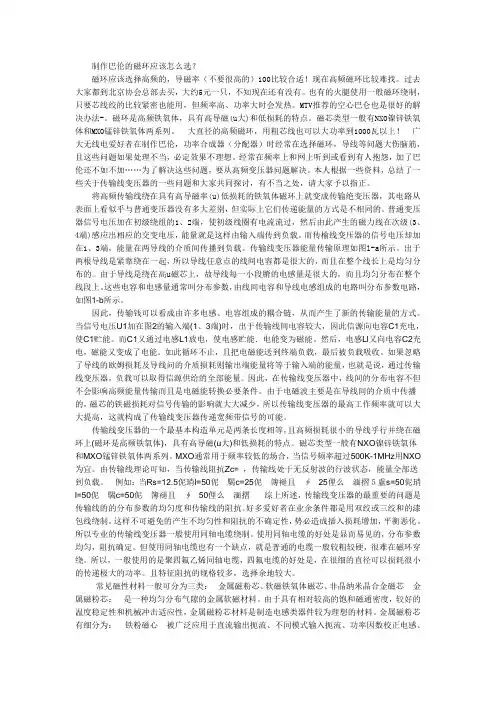

制作巴伦的磁环应如何选
制作巴伦的磁环应该怎么选？磁环应该选择高频的，导磁率（不要很高的）100比较合适！现在高频磁环比较难找。
过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。
也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。
MTV推荐的空心巴仑也是很好的解决办法-。
磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。
磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。
大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上！广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。
经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。
本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。
将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。
普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。
而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。
传输线变压器能量传输原理如图l-a所示。
出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且在整个线长上是均匀分布的。
由于导线是绕在高u磁芯上，故导线每一小段膌的电感量是很大的，而且均匀分布在整个线段上。
这些电容和电感量通常叫分布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b所示。
因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。
当信号电压U1加在图2的输入端(1、3端)时，出于传输线间电容较大，因此信源向电容C1充电，使C1贮能。
磁环挑选方法
制作巴伦的磁环选择方法（大全）制作巴伦的磁环应该怎么选？磁环应该选择高频的，导磁率（不要很高的）100比较合适！现在高频磁环比较难找。
过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。
也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。
MTV推荐的空心巴仑也是很好的解决办法-。
磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。
磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。
大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上！广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。
经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。
本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。
将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。
普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。
而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。
传输线变压器能量传输原理如图l-a所示。
出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且在整个线长上是均匀分布的。
由于导线是绕在高u磁芯上，故导线每一小段Δl的电感量是很大的，而且均匀分布在整个线段上。
这些电容和电感量通常叫分布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b所示。
因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。
当信号电压U1加在图2的输入端(1、3端)时，出于传输线间电容较大，因此信源向电容C1充电，使C1贮能。
高导锰锌铁氧体磁环
高导锰锌铁氧体磁环【导言】高导锰锌铁氧体磁环是一种具有优异磁导率和低损耗的磁性材料，广泛应用于电力传输、电子设备和通信领域。
本文将从多个方面对高导锰锌铁氧体磁环进行深度探讨，涵盖其基本概念、制备技术、性能优势以及应用领域。
通过本文的阅读，读者将全面了解高导锰锌铁氧体磁环，并对其在各行业的应用有更为深刻的理解。
【正文】一、什么是高导锰锌铁氧体磁环高导锰锌铁氧体磁环是一种具有高导磁性能和低损耗的磁性材料。
它由含有Mn、Zn、Fe等元素的铁氧体粉体制备而成，经过特殊处理形成环形结构。
该材料具有良好的导磁性能和磁饱和感应强度，并且在高频范围内保持较低的磁滞损耗和铁损耗。
高导锰锌铁氧体磁环能够有效地传导磁场，因此在电力传输、电子设备和通信领域有着广泛的应用。
二、制备技术高导锰锌铁氧体磁环的制备技术主要包括磁流变、粉末冶金和烧结等方法。
其中，磁流变方法是一种常见的制备技术，通过将磁性材料的粉末悬浮在流变介质中，通过外加磁场控制流变行为，从而获得高密度和高导磁性能的磁环。
粉末冶金方法则是指将铁氧体粉末与有机粘结剂混合，然后压制成型，在高温下进行烧结，最终形成高导锰锌铁氧体磁环。
三、性能优势高导锰锌铁氧体磁环具有以下几个方面的性能优势：1. 高导磁性能：高导锰锌铁氧体磁环具有较高的导磁性能，能够传导磁场并保持较低的能量损耗。
2. 低损耗：高导锰锌铁氧体磁环在高频范围内具有较低的磁滞损耗和铁损耗，能够提供稳定的磁性能。
3. 良好的热稳定性：高导锰锌铁氧体磁环能够在高温下保持良好的性能稳定性，适用于高温环境中的应用。
4. 高饱和磁感应强度：高导锰锌铁氧体磁环具有较高的饱和磁感应强度，能够提供较大的磁场输出。
四、应用领域高导锰锌铁氧体磁环在多个领域有着广泛应用：1. 电力传输：高导锰锌铁氧体磁环用于电力变压器中，能够改善变压器的能效和稳定性，提高电网的传输效率。
2. 电子设备：高导锰锌铁氧体磁环用于电感器、滤波器、功率变换器等电子设备中，能够提供稳定的电磁性能和低损耗的功率传输。
锰锌与镍锌铁氧体
锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。
我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。
用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。
例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。
另外，各种环形磁芯也有锰锌、镍锌之分。
但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢?下面介绍两种具体方法。
一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。
而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。
根据这些特点，我们可用目测法来区分。
在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。
目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。
二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。
1.利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。
由于锰锌铁氧体的电阻率比较低，约在103Ω·cm以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。
所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。
测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。
磁环材料中锰铁锌与镍铁锌的应用范围和工作原理
磁环是一种具有铁磁性的金属氧化物，就电特性来说，铁氧体的电阻率比金属、合金磁性材料大得多，而且还有较高的介电性能。
铁氧体的磁性能还表现在高频时具有较高的磁导率。
因而，铁氧体已成为高频弱电领域用途广泛的非金属磁性材料。
一、铁氧体软磁材料这类材料在较弱的磁场下，易磁化也易退磁，如锌铬铁氧体和镍锌铁氧体等，软磁铁氧体是目前用途广，品种多，数量大，产值高的一种铁氧体材料。
它主要用作各种电感元件，如滤波器磁芯、变压器磁芯、无线电磁芯，以及磁带录音和录像磁头等，也是磁记录元件的关键材料。
二、铁氧体硬磁材料铁氧体硬磁材料磁化后不易退磁，因此，也称为永磁材料或恒磁材料，如钡铁氧体、钢铁氧体等，磁环主要用于电信器件中的录音器，拾音器、扬声器，各种仪表的磁芯等。
三、铁氧体旋磁材料磁性材料的旋磁性是指在两个互相垂直的稳恒磁场和电磁波磁场的作用下，平面偏振的电磁波在材料内部虽然按一定的方向传播，但其偏振面会不断地绕传播方向旋转的现象，金属、合金材料虽然也具有一定的旋磁性，但由于电阻率低、涡流损耗太大，电磁波不能深入其内部，所以无法利用。
四、铁氧体矩磁材料这是指具有矩形磁滞回线的铁氧体材料，磁环的特点是，当有较小的外磁场作用时，就能使之磁化，并达到饱和，去掉外磁场后，磁性仍然保持与饱和时一样。
如镁锰铁氧体，锂锰铁氧体等就是这样。
这种铁氧体材料主要用于各种电子计算机的存储器磁芯等方面。
五、铁氧体压磁材料这类材料是指磁化时在磁场方向作机械伸长或缩短的铁氧体材料，如镍锌铁氧体，镍铜铁氧体和镍铬铁氧体等，压磁材料主要用作电磁能与机械能相互转化的换能器，作磁致伸缩元件用于超声。
目前我国产量最大的磁环线品种是：PVC 磁环线，绝缘层为PVC塑料，线芯材质为镀锡的铜线。
约占磁环线总产量的三分之二：广泛应用在各种电机，节能灯，电器，仪表，电讯器材，焊接设备及家电产品上，此类磁环线的主要特性有：机械性能优异，伸长率，柔软度好，在绕制磁环时这项性能是很重要的。
镍锌铁氧体磁环al值
镍锌铁氧体磁环al值-概述说明以及解释1.引言1.1 概述镍锌铁氧体磁环是一种重要的磁性材料，具有广泛的应用前景。
它由镍、锌和铁元素组成，具有优异的磁性能和磁化特性。
随着科学技术的不断发展和应用领域的不断拓宽，对镍锌铁氧体磁环的研究和应用也越来越深入。
在本文中，将从不同的角度来探讨镍锌铁氧体磁环的相关内容。
首先，我们将对镍锌铁氧体磁环进行定义，介绍其组成元素以及其物理和化学性质。
其次，我们将详细讨论镍锌铁氧体磁环的特性，包括其磁化曲线、磁导率、饱和磁化强度等关键参数。
然后，我们将介绍镍锌铁氧体磁环的制备方法，包括化学合成、热处理以及后续的加工工艺。
最后，我们将重点关注镍锌铁氧体磁环的应用领域，包括电子电器、通信设备、电动汽车等领域。
通过对镍锌铁氧体磁环的全面探讨，我们旨在深入了解该材料的性质和特点，进一步挖掘其在各个领域的潜在应用价值。
同时，我们也将展望镍锌铁氧体磁环的发展前景，并提出一些对其未来研究和应用的展望。
总之，本文将为读者提供关于镍锌铁氧体磁环的全面介绍和研究进展，希望能够对相关领域的科研人员和工程技术人员有所帮助，并为进一步推动该材料的研究和应用做出贡献。
文章结构是指文章整体的组织方式和逻辑框架，它将有助于读者对文章的整体布局和内容进行理解。
本文的结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的1.4 总结2. 正文2.1 镍锌铁氧体磁环的定义2.2 镍锌铁氧体磁环的特性2.3 镍锌铁氧体磁环的制备方法2.4 镍锌铁氧体磁环的应用领域3. 结论3.1 镍锌铁氧体磁环的优势3.2 镍锌铁氧体磁环的发展前景3.3 对镍锌铁氧体磁环的展望3.4 结论总结在引言部分之后，正文部分将展开对镍锌铁氧体磁环的定义、特性、制备方法以及应用领域的详细介绍。
结论部分将综合分析镍锌铁氧体磁环的优势，讨论其未来的发展前景，并对该磁环的展望进行展示。
最后，通过总结，对全文进行概括和回顾。
这样的结构安排能够使读者更好地理解文章的主要内容和论证逻辑，帮助读者更加直观地获取文章的核心信息。
锰锌铁氧体磁环
Thanks！
应用
锰锌铁氧体磁环广泛用于开关模式电源 (SMPS)，射频(RF)变压器，电感器，脉冲变压 器，高频变压器，和噪音滤波器等。MnZn系铁 氧体广泛制作开关电源变压器、回扫变压器、 宽带变压器、脉冲变压器、抗电磁波干扰滤波 电感器及扼流线圈等，是软磁铁氧体中产量最 大的一种材料（按重ຫໍສະໝຸດ 计约占60%）。锰锌铁氧体磁环
整理
概述
锰锌铁氧体磁环是软磁铁氧体的一种。属 尖晶石型结构。由铁、锰、锌的氧化物及其盐 类，采用陶瓷工艺制成。它具有低矫顽力，高 的起始导磁率，由于在高频率下的低磁损。一 般在1千赫至10兆赫的频率范围内使用。 可制作电感器、变压器、滤波器的磁芯、 磁头及天线棒。
特点
锰锌铁氧体磁环一般磁导率μ 比较高， 晶粒较大，结构也比较紧密，常呈黑色。而镍 锌铁氧体磁环一般磁导率μ 比较低，晶粒细而 小，并且是多孔结构，常呈棕色，特别是在生 产过程中烧结温度比较低时尤为突出。具有高 的起始磁导率，较高的饱和磁感应强度，在无 线电中频或低频范围有低的损耗，它是1兆赫 兹以下频带段范围磁性能电优良的铁氧体材料。 常用的MnZn系铁氧体，其起始磁导率μi=400 到20000，饱和磁感应强度400到530mT。
制作巴伦的磁环应如何选
制作巴伦的磁环应该怎么选？磁环应该选择高频的，导磁率（不要很高的）100比较合适！现在高频磁环比较难找。
过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。
也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。
MTV推荐的空心巴仑也是很好的解决办法-。
磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。
磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。
大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上！广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。
经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。
本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。
将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。
普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。
而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。
传输线变压器能量传输原理如图l-a所示。
出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且在整个线长上是均匀分布的。
由于导线是绕在高u磁芯上，故导线每一小段膌的电感量是很大的，而且均匀分布在整个线段上。
这些电容和电感量通常叫分布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b所示。
因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。
当信号电压U1加在图2的输入端(1、3端)时，出于传输线间电容较大，因此信源向电容C1充电，使C1贮能。
磁环材质的辨认和磁导率测量方法
试条件下 -75.)
-125)
-125)
-125)
(mW/cm3)
居里温度 (℃)
750℃
500℃
600℃
400℃
最大工作温度 75-130℃
(℃)
130℃ 到 200℃
环型或 EX 型 磁芯形状
等
环型形状
由气隙开口尺寸决定
200℃ 130℃到 200℃ 环型，E 型，罐型等
相对价格水平
低
高
中等
高
中等
陶瓷状结合体
气隙形式
分布在磁芯 分布在磁芯 分布在磁芯 分布在磁芯
离散，单独的气隙开口
内部
内部
内部
内部
有机和无机
气隙自身构成
无机粘合剂 无机粘合剂 无机粘合剂
粘合剂
直流偏磁场
5600A/m(安/ 9500A/m(安/
8000A/m(安/
下，磁导率降
7200A/m(安/
米)
米)
米)
低到50%时的
米)
70Oe（奥斯 120Oe（奥斯
四、磁环其他参数的测量方法 1、磁环外观可在正常光照条件下用目测法检查。 2、磁环的外形尺寸用精度为0.02mm的游标卡尺在正常光照条件下进行检验。 3、磁环的综合因子用“CF-3A型磁环分选仪”测量，激励电流设定为2.5A，频率40KHz 4、磁环的4圈电感量用“YD2810D型LCR数字电桥”在1 KHz频率下进行测量。 5、磁环的感生电动势用“UI100型高频功率源”和“UI9720磁性材料动态分析系统”在规 定条件下,进行测量。 6、磁环居里点用“YD2810D型LCR数字电桥”和精密烘箱进行测量。
H：高磁通磁粉芯 Y：铁镍钼磁粉芯
滤波磁环材料
滤波磁环材料
滤波磁环的材料主要包括镍锌铁氧体、锰锌铁氧体和铁粉芯等。
1. 镍锌磁环：这是常用的一种滤波磁环，一般使用镍锌铁氧体材料制成。
它对于高频噪声和电磁干扰有很好的抑制作用。
2. 锰锌铁氧体磁环：也是一种常用的滤波磁环，对于高频噪声和电磁干扰有很好的抑制作用。
3. 铁粉芯磁环：这是另一种滤波磁环，主要用于高频率的滤波。
这些材料通常用于电子电路中，作为抗干扰电子元器件，有效去除毛刺，清净声底，静噪。
在磁环作用下，正常有用的信号可以很好的通过，同时又能很好的滤波、抑制高频干扰。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
电源线磁环的选型
电源线磁环的选择及安装方法平时在电子设备的电源线或信号线一端或者两端看到的磁环就是电源线磁环。
电源线磁环能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。
并且电源线磁环不需要接地，可以直接加到电缆上。
那么一般如何能准确的对电源线磁环更好的选择,及准确的安装呢?下面简单分析下。
电源线磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz 的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。
磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的安装位置磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。
--------------------------------------------- ---------------------------------------- --------------------------------------------- ---------------------------------------- --------------------------------------------- ----------------------------------------磁环抗干扰问题就前段时间一客户设备抗干扰问题处理办法，简单分析下。
磁环的选型及使用方法
磁环的选型及使用方法吸收磁环，又称铁氧体磁环，简称磁环。
它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。
这种材料的特点是高频损耗非常大，具有很高的导磁率，最重要的参数为磁导率μ和饱和磁通密度Bs。
使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑或民用电子设备。
磁环的选择响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。
并且共模将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。
匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。
在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。
通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。
从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。
而共模扼流圈的阻抗来自共模而使共模扼流圈失去作用。
根据干扰信号的频率特点可以选用镍锌铁氧体或锰锌铁氧体，前者的高频特性优于后者。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
（1）关于匝数匝数越多，抑制低频干扰效果越好，抑制高频噪声作用较弱。
实际使用当中磁环匝数要根据干扰电流的频率特点来调整。
当干扰信号频带较宽时，可以在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时一种高频干扰和低频干扰。
并不是阻抗越大，对干扰信号的抑制效果越好，因为实际磁环上存在寄生电容，这个寄生电容与电感并联，但遇到高频干扰信号时，这个寄生电容将磁环的电感短路，失去作用。
锰锌铁氧体磁环和镍锌铁氧体磁环
锰锌铁氧体磁环和镍锌铁氧体磁环
首先，锰锌铁氧体磁环和镍锌铁氧体磁环都是一种磁性材料，具有较高的磁导率和磁饱和强度。
它们的主要区别在于材料成分上，锰锌铁氧体磁环主要由氧化铁、氧化锰和氧化锌等元素组成，而镍锌铁氧体磁环则主要由氧化铁、氧化镍和氧化锌等元素组成。
锰锌铁氧体磁环具有磁导率高、矫顽力高、磁化强度大、磁滞损耗小的特点，适用于微波器件、磁性元件、电子存储器、计算机器等领域。
但是，锰锌铁氧体磁环的温度特性较差，在高温环境下磁性容易发生变化。
镍锌铁氧体磁环则具有磁导率高、矫顽力低、饱和磁化强度大、磁滞损耗小、温度特性稳定等优点，适用于微波器件、磁性元件、电子存储器、高频变压器等领域。
但是，镍锌铁氧体磁环的磁滞损耗较大，容易产生磁化噪音。
综上所述，锰锌铁氧体磁环和镍锌铁氧体磁环在应用领域和性能特点上有所区别，选择合适的磁环材料应根据具体的使用环境和要求进行综合考虑。
- 1 -。
锰锌磁环和镍锌磁环
锰锌磁环和镍锌磁环【锰锌磁环与镍锌磁环：对比与应用】1.引言磁环是一种重要的电子元器件，用于电感器、变压器和滤波器等应用中，其中锰锌磁环和镍锌磁环是常见的两种材料。
本文将对这两种磁环进行全面评估并探讨其应用领域和优缺点。
2.锰锌磁环2.1 定义和结构锰锌磁环是由锰锌铁氧体材料制成的环形磁芯。
其结构特点是：外表圆形、轮廓整齐，通常为纵向开口；外直径、内直径和厚度可根据具体需求进行调整。
该磁环具有很高的磁导率和饱和磁感应强度。
2.2 特性和应用锰锌磁环具有较高的磁滞回线特性，可以在高频范围内保持稳定的性能。
它在市场上的应用非常广泛，常见于变压器、电源、滤波器、同步电机和电子线路中。
这是因为锰锌磁环具有低损耗、高饱和磁感应强度和较高的频率响应。
2.3 优点锰锌磁环具有以下几个优点：2.3.1 高磁导率：锰锌磁环的磁导率相对较高，能够提供较好的性能特征。
2.3.2 低损耗：由于材料的性质，锰锌磁环具有较低的磁带损耗和润滑特性。
2.3.3 高饱和磁感应强度：锰锌磁环能够在高磁感应强度下保持良好的性能。
2.4 缺点锰锌磁环也存在一些缺点：2.4.1 温度特性：锰锌磁环的性能随温度的变化而发生较大变化，需控制好工作环境温度。
2.4.2 频率特性：锰锌磁环可能在高频范围内出现损耗较大、性能下降的情况。
3.镍锌磁环3.1 定义和结构镍锌磁环是由镍锌铁氧体材料制成的环形磁芯。
与锰锌磁环相比，它的结构和外观类似，也是纵向开口的圆环形状。
其外径、内径和厚度可根据具体应用进行调整。
3.2 特性和应用镍锌磁环具有广阔的工作频率范围，能够在高频和低频下均保持良好的性能。
它在电子元器件中的应用非常广泛，包括变压器、感应器、电感器、电源和滤波器等。
3.3 优点镍锌磁环具有以下几个优点：3.3.1 宽工作频率范围：镍锌磁环能够在高频和低频下都保持较好的性能稳定性。
3.3.2 低磁滞损耗：镍锌磁环在频率较高的情况下，磁滞损耗相对较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锰锌和镍锌铁氧体磁环
铁氧体锰锌磁环
1.在抑制高频干扰时，宜选用镍锌铁氧体；磁导率为1MHZ-300MHZ,镍锌铁氧体的阻值很大。
2.在抑制低频干扰时，宜选用锰锌铁氧体；磁导率在1KHZ-10MHZ，阻值在150kΩ以下。
3.己知的磁芯可以绕一些线后量电感量，从而判断导磁率，越大就越低频。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时阻抗越小。
镍锌铁氧体NXO材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。
具高电阻
率,高居里温度。

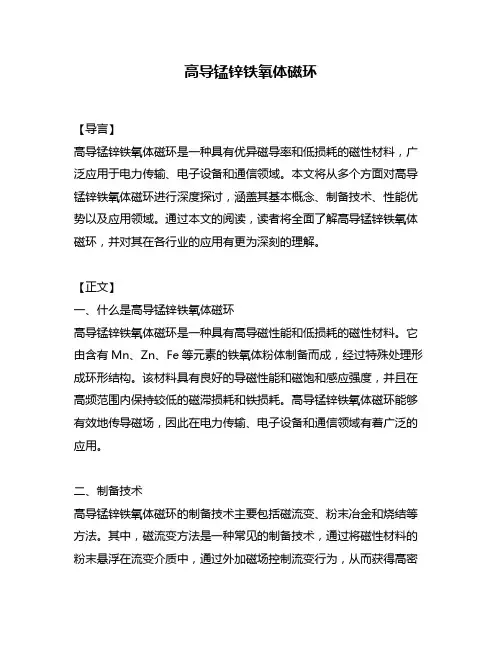

锰锌铁氧体MXO材料的初始导磁率μ约从400-10000，使用频率从几十赫至几百千赫。
用于上限频率f1低于500kHz-1MHz的情况下。
超过这个频率,必须使用NiZn（镍锌NXO）材料。
磁环体积决定了频率低端的最大承受功率;
线间介质决定了频率高端的最大承受功率;
绕线长度决定了最短工作波长;
线圈的电感量决定了最低工作波长;
磁环的失磁温度决定了功率耐受能力;
.。
