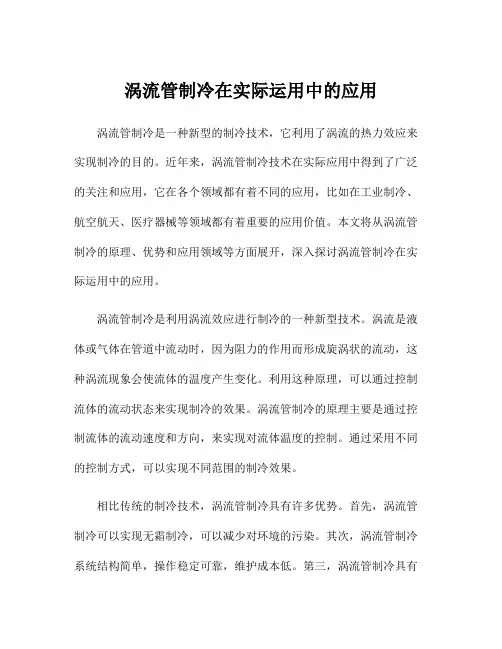

涡流管制冷在实际运用中的应用涡流管制冷是一种新型的制冷技术，它利用了涡流的热力效应来实现制冷的目的。
近年来，涡流管制冷技术在实际应用中得到了广泛的关注和应用，它在各个领域都有着不同的应用，比如在工业制冷、航空航天、医疗器械等领域都有着重要的应用价值。
本文将从涡流管制冷的原理、优势和应用领域等方面展开，深入探讨涡流管制冷在实际运用中的应用。
涡流管制冷是利用涡流效应进行制冷的一种新型技术。
涡流是液体或气体在管道中流动时，因为阻力的作用而形成旋涡状的流动，这种涡流现象会使流体的温度产生变化。
利用这种原理，可以通过控制流体的流动状态来实现制冷的效果。
涡流管制冷的原理主要是通过控制流体的流动速度和方向，来实现对流体温度的控制。
通过采用不同的控制方式，可以实现不同范围的制冷效果。
相比传统的制冷技术，涡流管制冷具有许多优势。
首先，涡流管制冷可以实现无霜制冷，可以减少对环境的污染。
其次，涡流管制冷系统结构简单，操作稳定可靠，维护成本低。
第三，涡流管制冷具有快速响应的特性，可以实现快速制冷或者快速加热，适用范围广泛。
因此，在诸如医学、航空航天、工业生产等多个领域都有着广泛的应用。
在医疗器械领域，涡流管制冷技术在核磁共振成像（MRI）设备中得到了广泛的应用。
MRI设备需要使用制冷剂来保持超导磁体的超导状态，以确保磁场的稳定性。
传统的制冷技术往往需要使用大量的液氦或液氮来进行制冷，而涡流管制冷技术可以通过控制涡流效应来实现对磁体的制冷，避免了对环境的污染。
同时，涡流管制冷技术可以实现快速制冷或者快速加热的效果，可以提高MRI设备的响应速度，为临床诊断提供更好的支持。
在航空航天领域，涡流管制冷技术也得到了广泛的应用。
在航天器的制冷系统中，往往需要使用制冷剂来对设备进行制冷。
涡流管制冷技术可以通过控制涡流效应来实现对航天器设备的制冷，可以减轻航天器的质量，提高航天器的整体性能。
同时，涡流管制冷技术可以实现对航天器设备的快速制冷或快速加热，适应了航天器在不同环境下的工作需求。
气体涡流制冷的原理和应用

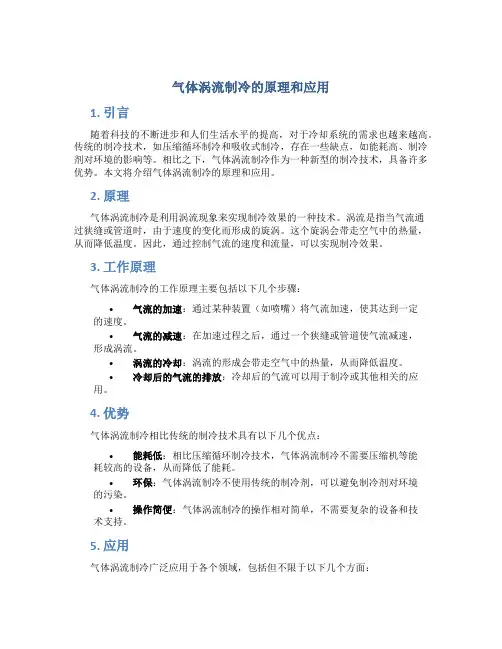

气体涡流制冷的原理和应用1. 引言随着科技的不断进步和人们生活水平的提高，对于冷却系统的需求也越来越高。
传统的制冷技术，如压缩循环制冷和吸收式制冷，存在一些缺点，如能耗高、制冷剂对环境的影响等。
相比之下，气体涡流制冷作为一种新型的制冷技术，具备许多优势。
本文将介绍气体涡流制冷的原理和应用。
2. 原理气体涡流制冷是利用涡流现象来实现制冷效果的一种技术。
涡流是指当气流通过狭缝或管道时，由于速度的变化而形成的旋涡。
这个旋涡会带走空气中的热量，从而降低温度。
因此，通过控制气流的速度和流量，可以实现制冷效果。
3. 工作原理气体涡流制冷的工作原理主要包括以下几个步骤：•气流的加速：通过某种装置（如喷嘴）将气流加速，使其达到一定的速度。
•气流的减速：在加速过程之后，通过一个狭缝或管道使气流减速，形成涡流。
•涡流的冷却：涡流的形成会带走空气中的热量，从而降低温度。
•冷却后的气流的排放：冷却后的气流可以用于制冷或其他相关的应用。
4. 优势气体涡流制冷相比传统的制冷技术具有以下几个优点：•能耗低：相比压缩循环制冷技术，气体涡流制冷不需要压缩机等能耗较高的设备，从而降低了能耗。
•环保：气体涡流制冷不使用传统的制冷剂，可以避免制冷剂对环境的污染。
•操作简便：气体涡流制冷的操作相对简单，不需要复杂的设备和技术支持。
5. 应用气体涡流制冷广泛应用于各个领域，包括但不限于以下几个方面：•家用制冷：气体涡流制冷可以用于家用冰箱、空调等家电设备的制冷。
•工业制冷：气体涡流制冷可以用于工业生产中对机器设备、材料等的制冷需求。
•食品冷却：气体涡流制冷可以用于食品加工中的冷却步骤，保持食品的新鲜和稳定。
•医疗器械制冷：气体涡流制冷可以用于医疗设备的制冷，确保设备的正常运行。
6. 结论气体涡流制冷作为一种新型的制冷技术，具有能耗低、环保、操作简便等优点。
它在家庭、工业、食品和医疗等领域有着广泛的应用，成为未来制冷领域的重要发展方向。
以上是对气体涡流制冷的原理和应用的介绍，希望能为读者提供一定的了解和参考。
涡流制冷原理
涡流制冷方式在工业领域的应用Application of Vortex Cooling in Industry作者：张王宗单位：美国埃泰克气动技术国际公司中国办事处Keywords: Expansion decalescence、Vortex、Temperature Separation Effects、Cold Fraction、Energy saver、Safety、High efficiency、Simpleness、AiRTX (AirTX), Air Powered.Abstract: Vortex tube is an easily used refrigerating device. Powered by compre ssed air, it produces separate hot and cold air streams. Vortex tubes have foun d an extensive application in numerous industrial fields because of its consist ent performance, easy application and maintenance, and no moving parts.关键词：膨胀吸热、涡流、冷热分离效果、制冷系数、节能、安全、高效、简便、埃泰克摘要：涡流管是利用一种能够把压缩气体分离为冷热两股温度不同气流的简单装置。
由于这种装置具有结构简单、工作稳定可靠、易于维修、无运动部件且温度变化范围大等优点，已被应用到许多工业领域。
引言：工业高温、多灰尘、多无线射频、多电磁辐射等恶劣环境的普遍存在，不同行业的工业的废气、尘埃、纤尘、腐蚀气体、易燃、易爆气体、电磁、无线射频对工业的动力、仪表控制系统设备的环境污染，钢铁厂加热炉、高炉炉顶，水泥厂回转窑窑头、篦冷机，热电厂燃烧炉，玻璃厂熔炼炉、油漆厂等特殊高温环境自动化电视监控系统，摄像机连续工作系统的运行。
涡流管气体冷却原理
简介涡流管运行十分可靠，而且易于控制。
当压缩空气进入涡流管的冷气发生器的时候，我们可以从冷气端得到冷气，从热气端得到热气。
热气端装有一个小型的可调节阀门，有手动调节旋钮，这样就可以手动调节冷气的温度和气量。
涡流发生器——是一个可互换的固定部件——它用于控制压缩空气的容积，并可以按不同的流量和温度范围进行选择。
美国AiRTX涡流管与其它品牌涡流管的区别：AiRTX涡流管把追求低温和追求高冷效比这两个标定涡流管制冷性能的参数进行完美的结合，既避免了因追求冷气出口的低温效应而忽视冷效比，又避免了因片面追求冷效比而忽略低温效应。
可靠的，可预先设定，易于控制的冷却工具涡流管可将压缩空气转化为两股气流，冷气流和热气流。
它没有运动部件，简单、廉价。
AIRTX涡流管特点如下:* 可产生温度从-40 °F (-40 °C)到+250 °F (+110°C)的气流。
* 制冷功率可达2500Btu/H (630 Kcal/H，在100psi压力下功率是2800BTU/H，821Kcal/H)。
* 气流量可达35 SCFM (990 SLPM)。
* 两种尺寸供选择。
* 无运动部件、便携、轻巧、廉价。
* 无需用电、氟利昂或化学冷媒，仅用经过滤的工业用压缩空气。
* 无火花闪现的危险，没有无线/射频干扰。
* 即时开/关，易于控制，制冷不产生任何废弃物。
* 无需清理残留物，无需清洗零部件。
* 运行可靠、免维护，不锈钢结构持久耐用。
* 输入压缩空气量为10, 15, 25, 和 35 SCFM (280, 420, 700, 990 SLPM)；能产生高达2500 Btu/H (630 Kcal/H)制冷量。
* 仅用手动旋钮和温度计来调节冷气出口温度。
如果压缩空气的入口压力和温度保持不变，涡流管的出口温度将保持在±1 °F (±0.6°C)的范围内持续不变。
涡流管制冷原理
涡流管制冷原理
涡流管制冷是一种基于热力学原理的制冷技术，它利用涡流管来实现低温制冷
的过程。
涡流管制冷原理是通过涡流管内的气体在膨胀和压缩过程中吸收和释放热量，从而达到制冷的效果。
下面将详细介绍涡流管制冷的原理和工作过程。
首先，涡流管制冷的基本原理是通过气体的膨胀和压缩来实现制冷。
当气体在
涡流管内膨胀时，气体分子受到外部压力减小的影响，分子间的碰撞频率减小，从而使气体温度下降。
而当气体在涡流管内被压缩时，气体分子受到外部压力增加的影响，分子间的碰撞频率增加，从而使气体温度升高。
这种膨胀和压缩的过程可以不断重复，从而实现制冷效果。
其次，涡流管制冷的工作过程包括四个基本步骤，膨胀、冷却、压缩和加热。
首先，气体在涡流管内膨胀，吸收外部热量并降低温度。
接着，冷却后的气体被送入制冷室，用于降低制冷室的温度。
然后，气体在制冷室内被压缩，释放热量并升高温度。
最后，加热后的气体被送回涡流管内，循环进行膨胀和压缩的过程，从而实现持续的制冷效果。
此外，涡流管制冷的优点是工作稳定、噪音低、无污染，适用于小型制冷设备
和特殊环境。
由于涡流管制冷不需要机械运动和环境温度的影响，因此可以实现精密的温度控制和稳定的制冷效果。
同时，涡流管制冷还可以实现无污染的制冷过程，对环境友好。
总的来说，涡流管制冷是一种基于热力学原理的制冷技术，通过气体的膨胀和
压缩来实现制冷效果。
它具有工作稳定、噪音低、无污染等优点，适用于小型制冷设备和特殊环境。
涡流管制冷技术的发展将为制冷行业带来新的发展机遇，同时也为人们的生活和生产提供了更加便利和可靠的制冷解决方案。
涡流冷却器原理
涡流冷却器原理一、引言涡流冷却器是一种常用的热交换器，其原理是利用涡流效应来实现热量的传递和冷却。
涡流冷却器广泛应用于工业生产中，具有高效、节能、环保等优点。
本文将从涡流冷却器的工作原理、结构设计以及应用领域等方面进行阐述。
二、涡流效应的原理涡流效应是指当流体通过涡流冷却器时，由于涡流冷却器内部设置有一系列的细小孔隙或螺旋形通道，使流体产生旋转运动，从而增加了流体与冷却器之间的接触面积，提高了热量传递效率。
涡流效应的原理可以用流体力学和热传导理论来解释。
在涡流冷却器中，流体经过入口进入冷却器内部，首先会遇到一系列设置有细小孔隙的板片或网格，这些孔隙会使流体发生旋转运动。
由于旋转运动的存在，流体的速度增加，压力降低。
同时，流体在旋转过程中会与涡流冷却器内部的壁面发生摩擦，从而增加了热量的传递。
此外，涡流冷却器内部的细小孔隙还可以抑制流体中的湍流运动，减小热传导阻力，提高热量传递效率。
三、涡流冷却器的结构设计涡流冷却器的结构设计是实现涡流效应的关键。
通常，涡流冷却器由进出口管道、板片或网格、螺旋形通道以及外壳等组成。
1. 进出口管道：进出口管道用于将流体引入和排出涡流冷却器，通常采用合适的管道直径和长度，以确保流体的流量和压力稳定。
2. 板片或网格：涡流冷却器内部设置有一系列细小孔隙的板片或网格，用于引导流体发生涡流运动，并增加热量的传递。
3. 螺旋形通道：涡流冷却器内部的螺旋形通道是实现涡流效应的关键组成部分。
螺旋形通道可以通过旋转流体的方式增加流体与冷却器之间的接触面积，提高热量传递效率。
4. 外壳：外壳是涡流冷却器的外部保护结构，通常采用金属材料制成，以保证冷却器的稳定运行和安全性。
四、涡流冷却器的应用领域涡流冷却器由于其高效、节能的特点，在工业生产中得到了广泛的应用。
下面将介绍涡流冷却器在几个典型领域的应用。
1. 电力行业：涡流冷却器被广泛应用于发电厂的冷却系统中，用于冷却发电设备中的散热器、冷却塔等。
涡流管制冷原理
涡流管制冷原理
涡流管制冷是一种利用涡流效应实现制冷的新型技术。
涡流管制冷利用磁场和
电流的相互作用产生涡流，通过涡流对流体进行制冷。
涡流管制冷技术具有制冷效率高、无污染、无噪音等优点，因此在各种领域都有着广泛的应用前景。
首先，涡流管制冷的原理是基于涡流效应。
涡流是一种在导体中产生的涡旋状
电流，当导体在磁场中运动时，由于洛伦兹力的作用，导体内部会产生涡流。
涡流的产生会使导体发生局部的磁场变化，从而产生热量。
利用这种热量变化来实现制冷就是涡流管制冷的基本原理。
其次，涡流管制冷的实现需要通过一系列的装置来完成。
首先是磁场产生装置，它可以是永磁体或者电磁铁，用来产生一个稳定的磁场。
然后是导体，导体的形状和材料会直接影响涡流的产生和传播。
最后是制冷装置，利用涡流产生的热量变化来实现制冷，通常会使用制冷剂来带走热量，从而达到降温的效果。
涡流管制冷技术在实际应用中有着广泛的应用。
首先在医疗领域，涡流管制冷
技术可以用于医疗设备的制冷，如核磁共振仪等。
其次在航天领域，由于涡流管制冷技术无需机械部件，可以在微重力环境下使用，因此在航天器的制冷系统中有着重要的应用价值。
再者在工业制冷领域，涡流管制冷技术可以用于制冷剂的替代，可以减少对环境的污染。
总之，涡流管制冷技术作为一种新型的制冷技术，具有许多优点，并且在各个
领域都有着广泛的应用前景。
随着科学技术的不断进步，相信涡流管制冷技术将会在未来得到更加广泛的应用和发展。
空气涡流管制冷原理
空气涡流管制冷原理
嘿，朋友们！今天咱来聊聊超神奇的空气涡流管制冷原理！
你知道吗，这就好比变魔术一样！想象一下，空气就像一群调皮的小精灵，在一个特别的管子里跑来跑去。
空气被压缩进入涡流管，这就像是小精灵们被赶进了一个奇妙的通道。
然后呢，哇哦，神奇的事情发生了！一部分空气变得超级冷，另一部分却变得很热。
这可太神奇了啊！简直就像魔法嘛！
比如说，就像你在夏天热得要命的时候，突然有一阵凉爽的风围着你转，让你感觉一下子舒服了好多。
而空气涡流管就是那个能制造出这种奇妙凉风的“魔法师”！为啥会这样呢？这是因为空气在涡流管里会形成涡流，就像水流在漩涡里打转一样。
那些冷的空气就被甩到了一边，热的空气则跑到了另一边。
这不是很有趣吗？
“哎呀，这也太有意思了吧！”你可能会这么感叹。
咱再进一步说说，这空气涡流管制冷原理可不是只在实验室里才有用哦。
它在很多地方都大显身手呢！比如在一些工厂里，它能给设备降温，让它们能好好工作。
又或者在一些特殊的环境下，像在炎热的沙漠里，它就能给人们带来一丝清凉。
总之呢，这空气涡流管制冷原理真的是超级棒！它就像一个默默无闻的英雄，在背后悄悄地为我们服务。
我觉得这简直就是科技的魅力所在啊！它能让我们的生活变得更加美好，更加舒适！朋友们，你们说是不是呀？。
专业解决各种降温冷却难题——瞬间产生温降-46℃
专业解决各种降温冷却难题
——瞬间产生温降-46℃
涡旋管制冷原理：
工业用标准压缩空气通过喷嘴喷射进涡旋管，转
变90º方向后在旋转腔内以1,000,000RPM的高速旋转
并流向涡旋管热端，部分热气流从涡旋管热端的控制
阀流出，剩余气流掉转方向继续在外部旋涡的中心作
旋风运动，在这过程中，内部气流与外部气流进行热
量交换后变成超低温冷气流并从涡旋管冷端流出，而
外部高温热气流则从涡旋管热端流出。
独特优势：
1. 利用工业标准压缩空气作为“唯一”的动力源。
2. 超低温气流冷却，降温效果明显。
瞬间可以使输入涡旋管的压缩空气温度降低46℃，输出气流温度：-46℃ ～ +127℃，制冷量：164 Kcal/hr ～ 706 Kcal/hr。
3. 终生免维护，无电气件，无活动部件，使用期间无需更换任何备件。
4. 体积小：长度不过20厘米。
重量轻：重量不过0.5公斤。
便于安装，现场改造便利。
应用实例：
涡旋管对伸入1200ºF炉膛内的检孔仪镜头进行降温 利用22025#涡旋管对医药成型模具进行快速降温冷却
常规冷却应用：2200系列涡旋管对气流温度和气流流量进行了优化设计，在气流低温的同时还能保证不错的气流流量，具有理想的降温及温度调节效果。
超低温冷却应用：C2200系列涡旋管可以产生超低温的冷却气流，但冷却气流的流量较小（<50%），适用于要求温度低于-18℃的场合。
外形图：。
涡流管制冷原理
涡流管制冷原理
涡流管制冷原理是一种利用涡流来实现制冷的原理。
它是利用涡流在管道内产生的抵抗力，使热量流动速度减缓，从而达到制冷的目的。
涡流管制冷原理的运作原理如下：在管道内，一股涡流和热量流动速度相比，涡流速度更快。
从而涡流会形成一种抵抗力，使热量流动速度减缓，这样热量会慢慢的被涡流吸收，从而达到降温的目的。
涡流管制冷原理的优点是：
1、工作效率高：涡流管制冷原理可以有效地制冷，而且效率很高，能够满足大规模制冷需求。
2、维护方便：涡流管制冷原理的管道结构简单，维护方便，而且不需要复杂的操作，只需要经常检查一下管道的状态，就可以保证工作效率。
3、体积小：涡流管制冷原理不需要复杂的结构，可以把制冷装置缩小到最小的规模，从而保证安装的空间的利用率。
涡流管制冷原理的缺点是：涡流管制冷原理的效果受到管道长度、直径和流量的影响，如果安装不当，会影响制冷效果，从而导致效率降低。
总之，涡流管制冷原理是一种有效的制冷方式，具有良好的效率和维护方便的优点，但还需要正确的安装和操作，才能达到最佳的效果。
涡流管制冷技术的原理
涡流管制冷技术的原理
涡流管制冷技术是一种新型的制冷技术，其原理是利用压缩空气在涡流管中产生涡流效应，从而实现气体的冷却。
当压缩空气经过涡流管的喷嘴时，喷嘴会产生强烈的旋转气流，这个旋转气流在涡流管中形成涡流。
在这个过程中，气体发生绝热膨胀，温度降低，而热量则被带走并传递到周围环境中。
具体来说，涡流管制冷技术的原理可以分为以下几个步骤：
压缩空气经过喷嘴产生旋转气流，在涡流管中形成涡流。
这个过程中，气体的压力和温度迅速降低。
旋转气流在涡流管中产生分离，形成冷热两股气流。
冷气流通过涡流管的冷端出口排出，而热气流通过涡流管的热端出口排出。
冷气流被排出后，通过管道输送到需要冷却的物体或者区域。
在这个过程中，气体的温度和压力逐渐升高，但仍然保持一定的低温状态，从而达到制冷的效果。
热气流则被排入大气或者通过其他方式进行排放，将热量传递给周围环境。
涡流管制冷技术具有许多优点，例如无需通电、体积小、安装简单、无需维护等。
此外，由于涡流管制冷技术利用的是压缩空气的涡流效应，因此可以利用现有的空压机等设备进行改装，实现制冷效果。
这种技术的应用范围非常广泛，可以用于塑料成型、焊接加工、木材加工、矿用冰柜等领域。
总之，涡流管制冷技术是一种非常有前途的新型制冷技术，未来有望在更多领域得到应用和推广。
涡流制冷管简介和工作原理
涡流制冷管简介和工作原理发布日期：2012-02-26 [ 我来说两句 ]核心提示：输入一定压力的压缩空气，通过VAIR涡流管内部能量转换，一端产生冷空气（在7Bar,25℃干燥空气的前提下最低冷气温度可达-45℃,温度最大降幅达-70℃），一端产生热空气（最高温度可达+110℃）。
热气端装有一个小型的可调节阀门，有手动调节旋钮，这样就可以手动调节冷气流的温度和气流量, 当用调节旋钮来将制冷系数调得越小时，冷气的温度就越低。
涡流制冷管简介输入一定压力的压缩空气，通过涡流管内部能量转换，一端产生冷空气（在7Bar,25℃干燥空气的前提下最低冷气温度可达-45℃,温度最大降幅达-70℃），一端产生热空气（最高温度可达+110℃）。
热气端装有一个小型的可调节阀门，有手动调节旋钮，这样就可以手动调节冷气流的温度和气流量,当用调节旋钮来将制冷系数调得越小时，冷气的温度就越低。
VAIR气动拥有全球领先的涡流管制冷技术，可以按照用户的实际应用需要设计制造出各种型号和尺寸的涡流管，VAIR涡流管冷气温度低，冷气量大，制冷效率高，规格齐全，价格优惠，是局部冷却最佳选择。
涡流制冷管工作原理具有一定压力的压缩空气进入涡流管喷嘴后膨胀加速，当加速后的气流进入一个圆柱型涡流发生器，旋转的气流以1,000,000rpm的旋转速度沿热管壁进入热管内部，热管内气流经涡流交换后产生能量的分离,气流被分割成两股气流——一股是热气流，另一股是冷气流。
在热管的终端，一部分压缩空气通过调节阀以热空气的方式泻出,剩余的压缩空气以较低速度通过进入热管旋转气流的中心返回，这股冷气流通过发生器中心形成超低温冷气汇集到冷气端排出。
涡流制冷管制冷系数涡流管冷气端释放的冷气量占输入压缩空气总量的体积百分比就叫做涡流管的制冷系数。
制冷系数越高，冷气流越大，降温幅度越小。
根据制冷系数VAIR涡流管可以按最大冷气流量(M模式)和最低冷却温度(C模式)二种模式进行选择。
涡流制冷
涡流管涡流管又称作涡旋管，涡流制冷管，涡旋制冷管，是一种利用压缩空气而产生出低温冷气流的小型部件。
涡流管（Vortex Tube）现象在1922年由一个法国学生所发现，在1960年以后涡流管开始被商业应用，作为一种可产生冷气流的核心部件，涡流管经过几十年的发展和各国工程师的努力，涡流管技术如今已是非常成熟，并在全世界范围内得到广泛应用。
涡流管原理：如下图：压缩空气喷射进涡流管涡流室后，气流以高达每分钟一百万转的速度旋转着流向涡流管热气端（右侧）出口，一部分气流通过控制阀流出，剩余的气体被阻挡后，在原气流内圈以同样的转速反向旋转，并流向涡流管冷气端（左侧）。
在此过程中，两股气流发生热交换，内环气流变得很冷，从左侧流出，外环气流则变得很热，从右侧流出。
冷气流的温度及流量大小可通过调节涡流管热气端阀门控制。
涡流管热气端出气比例越高，则涡流管冷气端气流的温度就越低，流量也相应减少。
(如以上动画无法显示，请在浏览器“工具－Internet 选项－高级－多媒体设置”中复选“播放网页中的动画”)Frigid-X涡流管型号说明：H型涡流管适合于常规冷却用途，一般设定冷气流流量为总进气量的70% ～ 80%左右，冷气流温度为 0～5℃，可满足绝大多数工业冷却应用。
C型涡旋管可实现更低的低温，冷气流流量较小一些，冷气流温度通常为－10～0℃，冷气流流量为总进气量的50%Frigid-X 涡流管性能参数：A：涡流管冷气端气流温度降低值 B：涡流管热气端气流温度升高值例如：在4.1Bar的工作压力下，压缩空气进气温度为25℃，将涡流管的冷气流比例设为70%，则总进气量的70％转化成－7℃的冷气流从涡流管冷气端吹出，同时从涡流管热气端吹出的 30％的气流温度为98℃.Frigid-X 涡流管尺寸：涡流管应用：∙刀具冷却类风冷应用：机械加工过程中，对刀头、刀具的冷却降温（干式风冷类）；∙其它局部冷却类风冷应用：预处理、工业电视高温镜头冷却，电子零部件冷却、焊接件冷却、热封件冷却降温等需要快速冷却降温的应用。
4 气体涡流制冷
(4-4)
(4-5)
冷气流由 Tc 加热到 T1 所能吸收的热量即为涡流管的制冷量
φ 0 = q mc c p (T1 − Tc ) = µ c q m1c p ∆Tc
1kg 冷气流的单位制冷量为
(4-6)
q0 =
φ0
q mc
= c p ∆Tc
(4-7)
这一数值在图 4-2 中用等压线下的面积 2ab42 表示。若对每 kg 高压气体而言，其单位制冷 量应用
(4-1)
由质量连续方程有：
q m1 = q mc + q mh
(4-2)
式中 q m1 、q mc 及 q mh （kg/s）分别表示涡流管的高压气流以及从涡流管排除的冷气流及热气 流的质量流量，用 h1、h2 及 h3 分别表示它们的比焓值，并忽略气体流进流出时的能，则可 写下涡流管的热平衡式
q m1 h1 = q mc h2 + q mh h3
图 4-1 涡流管结构及工作过程示意图
1进气管；2-喷嘴；3-涡流室；4-孔板；5-冷端管子；6-热端管子；7-控制阀
( 点击观看详细图片 ) 在涡流室内气体的分离过程是相当复杂的，它的物理实质可说明如下。压力为 P1，温 度为 T1 的高压气体，在喷嘴中膨胀到压力 P2，此时，理论上为等熵膨胀时可达到的温度：
返回目录
4
4.1
气体涡流制冷
气体涡流制冷的机理分析
涡流冷却效应的实质是利用人工方法产生漩涡使气体分为冷热两部分。利用分离出来 的冷气流即可制冷。 涡旋管是一个构造比较简单的管子，如图 4-1 所示，它主要是由喷嘴、涡流室、分离孔 板及冷热两端的管子组成。 气体分离成两部分是在涡流管的涡流室内进行。 涡流室内部形状 为阿基米德螺线，喷嘴沿切线方向装在涡流室的边缘，其连接可以有不同的方法。 在涡流室的一侧装有一个分离孔板，其中心孔径约为管子内径的一半（或稍小一些） ， 它与喷嘴中心线的距离大约为管子内径之半。 分离孔板之外即为冷端管子。 热端装在分离孔 板的另一侧，在其外端装有一个控制阀，控制阀离开涡流室的距离约为管子内径的 10 倍。 经过压缩并冷却到室温的气体（通常是用空气，也可以用其他气体如二氧化碳、氨等） 进入喷嘴内膨胀以后以很高的速度切线方向进入涡流室， 形成自由涡流， 经过动能的交换并 分离成温度不相同的两部分，中心部分的气流经孔板流出，即冷气流；边缘部分的气体从另 一端经控制阀流出，即热气流。所以涡流管可以同时得到冷热两种效应。根据试验，当高压 气体的温度为室温时，冷气流的温度可达（-50 ~ -10）℃，热气流的温度可达（100~130） ℃，控制阀用来改变热端管子中气体的压力，因而可调节两部分气流的流量比，以改变它们 的温度。
涡流管制冷器的原理及应用
涡流管制冷器的原理及应用1. 简介涡流管制冷器是一种利用涡流效应实现制冷的设备。
涡流效应是指当电流通过导体时，会在导体表面产生涡流，进而引发局部加热或降温的现象。
涡流管制冷器利用这一效应，在制冷过程中不需要使用压缩机和制冷剂，具有低噪音、低振动和无污染等优点，因此在一些特定的应用领域中得到了广泛应用。
2. 工作原理涡流管制冷器的工作原理主要基于以下两个方面：2.1 涡流效应当导体中通过交流电流时，会在导体表面产生涡流。
这种涡流是由磁感应产生的，并且会根据电流的频率和导体材料的导电性质而发生变化。
涡流会引发导体表面的局部加热或降温，进而实现制冷效果。
2.2 热交换原理涡流管制冷器中的热交换原理是通过将涡流效应应用于热交换过程中。
当制冷器中的制冷介质经过涡流管时，由于电流的作用，将产生涡流效应，从而使制冷介质的温度发生变化。
通过合理的设计和控制，可以实现制冷效果。
3. 应用领域涡流管制冷器由于其独特的工作原理和优点，在以下几个领域得到了广泛的应用：3.1 电子设备涡流管制冷器在电子设备散热中有着重要的应用。
由于电子设备的功率密度越来越高，散热问题成为了亟需解决的难题。
传统的散热方法往往需要使用风扇和散热片，但是会产生噪音和振动。
而涡流管制冷器通过其无噪音、无振动的特点，成为了电子设备散热的理想选择。
3.2 光电设备光电设备中的激光器、光纤等组件也需要对温度进行控制。
涡流管制冷器可以通过控制涡流效应实现对光电设备的精确制冷，保障设备的稳定运行。
同时，由于涡流管制冷器具有体积小、可靠性高等特点，适用于对空间有限的光电设备。
3.3 医疗领域在医疗领域，涡流管制冷器应用于核磁共振设备的制冷系统中。
核磁共振设备需要在极低温下工作，要求制冷系统稳定、可靠。
涡流管制冷器作为一种无需使用制冷剂的制冷方法，能够满足核磁共振设备对制冷系统的高要求。
4. 总结涡流管制冷器是一种利用涡流效应实现制冷的设备，无需使用压缩机和制冷剂。
气体涡流制冷
6
Department of Refrigeration and Cryogenic Engineering
气体涡流制冷
应用
➢ 冷却制造过程：塑料或金属加工、木材加工、焊接、粘接、热密 封、缝纫针、模具加工等。
➢ 在实验室里用于冷却和干燥气体采样，冷却环境舱。 ➢ 电子元器件、仪表、开关和温度调节装置等的冷却及温度控制。 ➢ 密闭的电子控制系统的温度调节。
7
Department of Refrigeration and Cryogenic Engineering
8
Department of Refrigeration and Cryogenic Engineering
➢ 经过压缩并冷却到室温的气体（通常是用空气， 也可以用其他气体如二氧化碳、氨等）进入喷 嘴内膨胀以后以很高的速度切线方向进入涡流 室，形成自由涡流，经过动能的交换并分离成 温度不相同的两部分，中心部分的气流经孔板 流出，即冷气流；边缘部分的气体从另一端经 控制阀流出，即热气流。所以涡流管可以同时 得到冷热两种效应。
气体涡流制冷(vortex refrigeration)
➢ 气体涡流制冷: 涡流冷却效应: 是利用人工方法使常温高压产生漩涡，使气流分为 冷热两部分;利用分离出来的冷气流即可制冷
涡流管:
1
Department of Refrigeration and Cryogenic Engineering
气体涡流制冷
q c T
o
c m1 p
c
冷却效率
T T
c
c
s
5
Department of Refrigeration and Cryogenic Engineering
涡流管制冷到底是怎么制冷的？
涡流管制冷到底是怎么制冷的？涡流管制冷是⼀种借助涡流管的作⽤使⾼速⽓流产⽣漩涡分离出冷、热两股⽓流，利⽤冷⽓流⽽获得制冷⽅法。
涡流管制冷发展与应⽤内旋⽓体流的绝热膨胀过程和外旋⽓流的绝热压缩过程是产⽣涡流管产⽣能量分离效Ranque是研究涡流管的第⼀⼈，在他早期研究过程中，他认为内旋⽓体流的绝热膨胀过程和外旋⽓流的绝热压缩过程是产⽣涡流管产⽣能量分离效应的根本原因。
Hilsch认为产⽣涡流管能量分离的原因还应该包括外旋⽓流层之间的粘性摩擦效应。
涡流管没有任何可移动的部件，启动时间短，结构简单，只需压缩空⽓即可，使其在有特殊要求冷却或制热需求的领域，有着极为⼴泛的应⽤前景。
其中⽬前我国煤炭矿井热害⽇益突出，涡流管制冷系统配合井下的⽓动风机能为井下局部不是由电带动，⽽是压缩⽓体带动的⼯作特点尤其适⽤于矿井。
⽬前我国煤炭矿井热害⽇益突出，涡流管制冷系统配合井下的⽓动风机能为井下局部降温多提供⼀个选择。
降温多提供⼀个选择。
有企业的矿⽤⽓动风机由井下0.6MPa的压缩空⽓驱动。
⽓动风机⽓马达所需的⼯作压⼒为0.2 MPa，⽬前0.6 ～0.2MPa的降压由降压阀控制，如果将这部分压⼒⽤于制冷能获得⼀举两得的效果。
充分地认识涡流管内部流场以及其温度场，对于揭⽰涡流管内部的深层物理机制具有⼗分重要的意义。
但是涡流管内部的能量分离现象则极为复杂，⾄今仍没有⼀种精确的理论能够解释其能量分离机制。
理论分析是必要的，近年来，计算流体⼒学已⼴泛应⽤于各种流场和温度场的数值模拟，利⽤数值计算流体⼒学已⼴泛应⽤于各种流场和温度场的数值模拟，利⽤数值模拟⽅法可以更加系统深⼊地研究涡流管中的复杂流动和能量分离效应。
涡流管制冷⼯作原理涡流管主要由由喷嘴、涡流室、冷端管、热端管及热端调节阀组成(如图1所⽰)。
其制冷过程温熵图如图2所⽰。
图中p0、p1、p2分别为环境⼤⽓压、喷嘴出⼝压⼒、空压机出⼝压⼒，ΔT1为实际温降，ΔT2为理论最⼤温降。
涡流管制冷原理
涡流管制冷原理
涡流管制冷原理是一种新兴的制冷机技术，它可以有效地满足制冷应
用中的需求。
这项技术将空气压缩机、干燥器和冷凝器连接在一起，
形成一个封闭的循环系统。
通过压缩机将制冷剂从低压到高压，这样
就能使冷凝器的压力升高，从而产生液体制冷剂，最后冷凝器中的液
体制冷剂经过膨胀阀，回到低压状态，再回到压缩机，重复上述循环，不断吸热、排热，达到制冷效果。
而涡流管制冷原理就是利用这一特性，结合涡流管的特点，实现高效制冷。
涡流管制冷机利用泵把工质从膨胀阀抽出，通过涡流管，使其在管内
绕流穿梭，这是一个非常重要的步骤。
在管内绕流过程中，工质全程
受到管壁的侵蚀，充分利用气体的压力温差和液体的对流，得到比传
统制冷机更高的散热。
涡流管制冷机可以有效地把制冷机中的热量释
放出来，而不会因为冷凝器封闭导致通风复杂，漏风造成的损失。
另外，涡流管制冷机还具有非常强的控温能力，可以根据变化的环境
温度以及系统的需求，去调节管内的工质流动速率，这样就可以达到
更高的控温精度。
同时，涡流管制冷机的使用寿命比传统的制冷机也
长得多，从而大大的节省了购买和维护成本。
总之，涡流管制冷原理在节能和环保方面都有很大的优势，这是一项
新兴的技术，也将成为未来制冷行业中一个重要的发展方向。
涡流制冷器原理
涡流制冷器原理涡流制冷器：从原理到应用一、概述涡流制冷器是一种高效的冷却设备，能够广泛应用于空调、冰箱等领域。
它利用涡流效应将热量转移到制冷介质中，实现快速的制冷效果。
二、涡流效应的原理涡流效应是指当涡流流动经过导体时，会在导体内产生电流和涡流。
这种电流和涡流的运动会产生磁场，通过磁场的相互作用，导致导体内部的热量被吸收，从而实现制冷效果。
三、涡流制冷器的结构涡流制冷器由以下几个部分组成： - 导热板：负责接触和传导热源的热量。
- 制冷介质：通常为制冷剂或涡流液体。
- 冷凝器：将热量从制冷介质传递到外部环境。
- 蒸发器：将热量从外部环境吸收到制冷介质中。
四、涡流制冷器的工作过程涡流制冷器的工作过程可以分为以下几个阶段： 1. 初始阶段：制冷介质进入蒸发器，吸收外部环境的热量，变成气体状态。
2. 压缩阶段：气态制冷介质通过压缩装置被压缩成高温高压气体。
3. 冷凝阶段：高温高压气体通过冷凝器散发热量，变成液态制冷介质。
4. 膨胀阶段：液态制冷介质通过膨胀阀膨胀，压力下降，温度降低。
5. 循环再生：制冷介质经过热交换，用于吸收蒸发器中外部环境的热量，再次进入循环。
五、涡流制冷器的优势涡流制冷器相对传统的制冷技术有以下优势： - 高效节能：涡流效应能够快速吸收和释放热量，提高制冷效率。
- 环保节能：制冷介质中通常采用环保的制冷剂，对环境友好。
- 稳定性好：涡流制冷器具有快速制冷、恒定温度的特点，适用于各种环境。
六、涡流制冷器的应用领域涡流制冷器广泛应用于以下领域： - 家用电器：冰箱、空调等。
- 工业制冷：冷冻库、冷却设备等。
- 医疗领域：病房、实验室等。
- 电子产品：服务器、计算机等。
七、总结涡流制冷器以其高效节能的特点在制冷领域得到了广泛应用。
通过理解其工作原理和优势，我们能更好地了解涡流制冷器的应用范围和使用效果。
未来，随着科技的不断进步，涡流制冷器有望在更多领域发挥重要作用。
