12种无机胶粘剂配方
无机胶粘剂性能、组成、制备和应用分析
玻璃钢2018年第2期无机胶粘剂性能、组成、制备和应用分析李进卫无机胶粘剂是一种新型胶粘剂。
它既能耐高温又能耐低温，成本低，不易老化，结构简单，粘结度高。
广义地讲,硅酸钠、矿渣水泥、硫磺、石膏等古老的无机粘接材料也属无机胶范畴；狭义地讲,通常指磷酸锌-硅酸盐、氧化铜-磷酸、耐热硅酸盐等反应型无机胶。
无机胶粘剂的粘接技术在近十年来被广泛应用，发展非常迅速。
作为一种粘接的技术手段，它的应用解决了大量粘接方面的生产技术关键问题，具有十分广泛的发展前景。
1 无机胶粘剂的功能结构与适用领域以无机化合物为基料配制而成的胶粘剂统称为无机胶粘剂。
无机胶粘剂按固化方式的不同可分为熔融固化型、挥发固化型、遇水固化型、反应固化型等。
其中反应固化型无机胶粘剂应用最广泛、也最具有应用价值。
反应固化型无机胶粘剂分为磷酸盐和硅酸盐两大类。
由于磷酸盐类胶粘剂质地太脆，且不耐高温。
因此，在实际生产中广泛应用的是硅酸盐类胶粘剂。
而硅酸盐无机胶粘剂的应用主要集中在水玻璃系列无机胶粘剂。
硅酸盐无机胶粘剂是以硅酸钠(水玻璃)为主体，加入氧化物(如氧化硅、氧化铝、氧化锌、氧化镁和氧化铁等)、铝粉、石墨粉及水泥等配制而成。
品种较多，有硅酸钠石墨胶粘剂、硅酸盐水泥胶粘剂等。
其中硅酸钠氧化物胶粘剂最为常用，最有价值。
无机胶粘剂品种较多，广泛用于金属、玻璃和陶瓷的粘接，以及建筑、建材、包装材料、牙齿修复、机械设备维修等方面。
常见的无机胶粘剂如水泥、石膏、水玻璃、石灰、粘土等已广泛用于建筑、模型、铸造、水利、医疗、设备安装等方面，除此以外，常用的无机胶粘剂还有一些由低分子化合物组成的无机盐(磷酸盐和硅酸盐)型。
硅酸盐无机胶粘剂由甲组分液体、双组分液体和粉末加水调和而成。
它能承受800～2900℃的高温，粘接碳铜的抗剪强度大于60MPa，抗拉强度大于30MPa。
可用于粘接金属、陶瓷、玻璃和石料等。
早期的硅酸盐胶粘剂同样存在着粘接强度不好、耐水性差、质脆不耐冲击等缺点。
特种用途胶黏剂配方大全

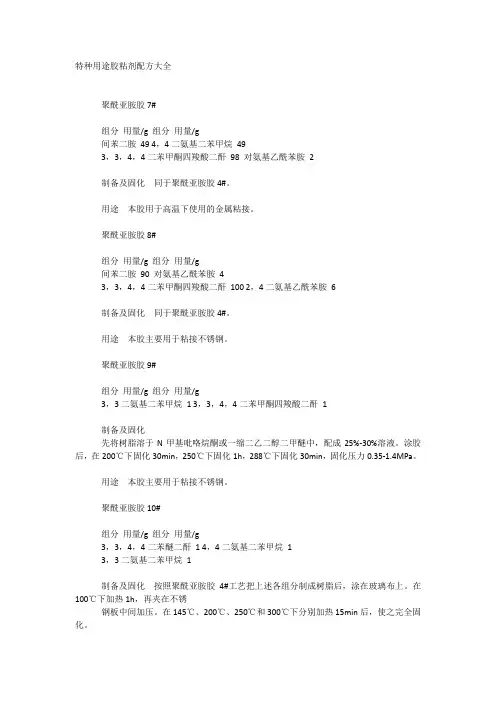

特种用途胶粘剂配方大全聚酰亚胺胶7#组分用量/g 组分用量/g间苯二胺49 4，4二氨基二苯甲烷493，3，4，4二苯甲酮四羧酸二酐98 对氨基乙酰苯胺2制备及固化同于聚酰亚胺胶4#。
用途本胶用于高温下使用的金属粘接。
聚酰亚胺胶8#组分用量/g 组分用量/g间苯二胺90 对氨基乙酰苯胺43，3，4，4二苯甲酮四羧酸二酐100 2，4二氨基乙酰苯胺6制备及固化同于聚酰亚胺胶4#。
用途本胶主要用于粘接不锈钢。
聚酰亚胺胶9#组分用量/g 组分用量/g3，3二氨基二苯甲烷1 3，3，4，4二苯甲酮四羧酸二酐1制备及固化先将树脂溶于N甲基吡咯烷酮或一缩二乙二醇二甲醚中，配成25%-30%溶液。
涂胶后，在200℃下固化30min，250℃下固化1h，288℃下固化30min，固化压力0.35-1.4MPa。
用途本胶主要用于粘接不锈钢。
聚酰亚胺胶10#组分用量/g 组分用量/g3，3，4，4二苯醚二酐1 4，4二氨基二苯甲烷13，3二氨基二苯甲烷1制备及固化按照聚酰亚胺胶4#工艺把上述各组分制成树脂后，涂在玻璃布上。
在100℃下加热1h，再夹在不锈钢板中间加压。
在145℃、200℃、250℃和300℃下分别加热15min后，使之完全固化。
用途本胶主要用于高温下使用的金属粘接。
聚酰亚胺胶11#组分用量/g 组分用量/g3，3二氨基二苯甲酮1 4，4二氨基二苯甲酮13，3，4，4二苯甲酮二酐1制备及固化100℃下1h,120℃下1h，150℃下5h，170℃下15h固化。
用途本胶主要用于高温条件下金属粘接。
聚酰亚胺胶12#组分本胶是异钛酰胺、酮酐在二甲基乙酰胺中制成的一种聚胺亚胺胶液。
含胶量为16%。
制备及固化用此胶浸渍玻璃100℃下烘烤40min，第二次涂胶后，在100℃下再加热15min，最后在0.1-0.3MPa压力，200℃下固化1h，280℃下固化2h，即可达到完全固化。
用途本胶耐介质、耐水、耐油、耐海水、耐辐射。
自制几种胶粘剂
自制几种胶粘剂
用品：烧杯、量筒、有机玻璃。
氯仿、酒精、丙酮、乙酸丁酯、乙酸乙酯、甲醛溶液、氢氧化钠溶液、尿素。
操作：
1.有机玻璃胶粘剂取1份〔指质量比 ,下同〕有机玻璃 ,溶解在19份氯仿〔三氯甲烷〕中 ,成为粘稠液体。
为了防止氯仿在日光的作用下被氧化为有毒的光气〔COCl2〕 ,再参加1～2％的酒精 ,用玻棒调匀即成 ,可贮存在瓶子中 ,用于修补有机玻璃制品。
2.赛璐珞胶粘剂取2份丙酮、30份乙酸丁酯 ,15份乙酸乙酯和4份赛璐珞混和 ,用玻棒搅拌均匀即成。
3.木制品胶粘剂取5份37％的甲醇溶液 ,放在烧杯中 ,再滴加10％的氢氧化钠溶液 ,使呈碱性为止。
再加4份尿素 ,振荡均匀后加热到90℃左右〔最好在水浴中加热〕。
1小时后 ,待冷却即成。
用于胶粘木制品。
4.几种塑料的胶粘剂但凡能够溶解某种塑料的溶剂 ,都可做该种塑料的胶粘剂。
可作聚氯乙烯塑料的溶剂有：〔1〕二氯乙烷 ,〔2〕环己酮 ,〔3〕丙酮。
可作聚苯乙烯塑料的溶剂有：〔1〕苯 ,〔2〕甲苯 ,〔3〕氯仿 ,〔4〕乙酸乙酯。
苯酚是尼龙塑料最好的溶剂之一。
把苯酚稍稍加热变成透明的液体 ,涂在欲粘合的尼龙塑料面上 ,用力把两粘合面压紧 ,10分钟后即可粘牢。
一般胶粘剂的使用方法：先除去被
粘物外表的油污、尘埃等使其洁净 ,然后将胶粘剂均匀涂在被粘物外表 ,几分钟后 ,使两粘合面压紧 ,半小时后即可粘牢 ,时间越长、效果越好。
考前须知：1.作胶粘剂的原料多数是易燃物。
2.这些溶剂都易挥发 ,配好后要密封保存。
氧化铜无机胶粘剂的颜色
氧化铜无机胶粘剂的颜色氧化铜无机粘合剂“以氧化铜及磷酸为主组成。
产品为粉、液双组分包装。
固化物为深黑褐色无机胶粘剂具有耐高温(900℃以上)、强度高(其抗压强度为90.0MPa，抗拉强度为14.5MPa。
抗剪强度为58.9MPa)，耐水、耐油、操作简单、修理成本低等特点，被广泛用于粘补汽车上高温条件下工作的零件，如填补缸盖裂纹、胶接排气歧管等。
此外，还可用于镶螺塞、堵住管接头渗桶和套接零件等。
一、无机胶粘剂的配制常用的无机胶粘剂是以氧化铜(CuO)和磷酸铝(AlPO4)为主要成分的无机化学物质配制而成的。
氧化铜为黑色粉末，粒度为200#-300#。
磷醋铝可以自配，方法是：将100ml磷酸(H3PO4)和5-10g氢氧化铝[Al(OH)3] 拌成乳浊液，加热至l20℃，保温约2h，即得到比重为1：8，透明的磷酸铝以备用。
配制胶粘剂时，可将已称好重量的氧化铜粉末放在调和用铜板上，然后用量杯量取一定量的磷酸铝溶液(每4g氧化铜配lml磷酸铝)，倒入调和板均匀调和，经2-3min后呈浓胶状，并能拉10mm以上的丝条，即可使用。
二、胶接方法1.先用砂布或手砂轮除去锈层，再用汽油、丙铜或香蕉水等有机溶剂彻底消除油污。
2.如补裂纹，应先在裂纹两端各钻3-4mm的止裂孔，再用碟形砂轮在裂纹处开V形槽，并使槽面粗糙，增加胶接强度。
3.如需套接，应将套接间隙控制在0.2-0.4mm之间。
4.将调制好的胶液均匀涂抹于胶接表面上，待胶液略干时再涂一层，粘合时要轻轻地压一下，或将套接件缓缓旋人，以挤出多余的胶液。
如属盲孔套接，应事先做出排气孔或排气槽，以便于排除空气和灌注胶液。
5.胶接后的零件在常温下剧化10-12h后即可使用。
有条件时，可将胶接好的零件先在室温下静置4h，然后再加热至60-80℃；并保温固化4h，以利于排出胶层中的水分，提高胶接强度。
三、应注意的几个问题1.零件胶接层的厚度会影响胶接强度，合适的胶接层厚度应控制在0.15-0.28mm范围内。
12种无机胶粘剂配方
12种无机胶粘剂配方氧化铜-磷酸胶氧化铜（325 U）100磷酸37. 7-56. 6氢氧化铝2-2. 8此配方为通用型无机胶。
磷酸和氢氧化铝的添加量应视环境温度而定，添加量越小，强度越高，固化速度越快，但胶液活性期则越短（25?C,添加量37. 7,活性期仅lOmin左右），不能满足施工要求。
通常，在冬季一般采用磷酸、氢氧化铝添加量小的配比，夏季则采用添加量大的配比。
固化条件为室温，2-3h；80?C, 2-4h：或室温2-3天。
一次配胶量以10-15g为宜。
最高使用温度600?C。
广泛用于钢、铝、铁、铜、硬质合金、陶瓷、胶木等材料的胶接。
氧化铜-磷酸胶氧化铜（325目）35-60磷酸17氢氧化铝1铝酸钠1. 7-3氧化错0. 3-0. 6此配方为改进型无机胶，用氧化错提高胶液的耐热性，最高使用温度可达1000?Co胶接强度也有明显提高。
抗剪强度钢与钢搭接为10-15MPa；套接为 40-100MPa°抗拉强度钢与钢为8-15MPa。
抗扭强度钢与钢为40MPA。
适用于封闭、半封闭式车刀，模具及金属材料的胶接等。
硅酸盐胶硅酸钠（35-45%） 75-85尿素2-10糖0. 5-3重倍酸钠0. 1-1硫酸镁1-4白土 0-8水100此配方为通用型硅酸盐胶，上述组份的配比当视不同要求而调整。
耐热性和阻性优良，但耐水性较差。
适用于金属箔、壁板、纸盒、纸管、胶合板及包装材的胶接。
硅酸盐胶硅酸钠100石棉水泥59氧化亚铅5. 2甘油2. 6松香2. 6此配方为改进型硅酸盐胶，具有较好的耐水性。
适用于多种多孔性材料的胶接。
磷酸-硅酸盐胶磷酸铝100硅酸铝200磷酸100水150此配方能承受120-1300?C的高温和-70?C的低温，并且具有良好的耐水、耐湿及电气绝缘性能。
但耐酸碱性较差。
适用于金属套接胶接。
配制时，将磷酸铝和硅酸铝混匀，在1100T150?C高温下灼烧lh,然后经研磨、过筛（325 目），施工时与磷酸和水混合均匀。
粘合剂配方100例
以下是100个粘合剂配方的示例：1. EV A热熔胶：聚乙烯醋酸乙烯（70%）、蜡（20%）、抗氧化剂（5%）、增塑剂（5%）。
2. 丁苯橡胶胶水：丁苯橡胶（50%）、溶剂（30%）、防老剂（10%）、填充剂（10%）。
3. 聚氨酯胶水：聚醚型聚氨酯（40%）、异氰酸酯固化剂（30%）、溶剂（20%）、阻燃剂（10%）。
4. 甲基丙烯酸酯胶水：甲基丙烯酸酯共聚物（60%）、交联剂（20%）、稀释剂（15%）、表面活性剂（5%）。
5. 水性PV Ac胶水：聚乙烯醇（50%）、乙醛（20%）、乙酸钠（10%）、填料（20%）。
6. 环氧树脂胶水：环氧树脂（60%）、固化剂（30%）、稀释剂（10%）。
7. 聚酯胶水：聚酯树脂（70%）、固化剂（20%）、稀释剂（10%）。
8. 聚乙烯胶水：线性低密度聚乙烯（80%）、抗氧化剂（10%）、增塑剂（5%）、防老剂（5%）。
9. 丁基橡胶胶水：丁基橡胶（50%）、溶剂（30%）、填充剂（15%）、硫化剂（5%）。
10. 硅酮胶：硅酮树脂（60%）、交联剂（20%）、填料（15%）、添加剂（5%）。
11. 丙烯酸胶水：丙烯酸共聚物（50%）、交联剂（20%）、稀释剂（15%）、表面活性剂（5%）、防老剂（10%）。
12. 聚氨酯热熔胶：聚醚型聚氨酯（50%）、异氰酸酯固化剂（30%）、溶剂（10%）、增塑剂（5%）、填料（5%）。
13. 水性PV A胶水：聚乙烯醇（60%）、甘油（20%）、碳酸钠（10%）、填料（10%）。
14. 醋酸乙烯纤维素胶水：醋酸乙烯纤维素（50%）、溶剂（30%）、填料（15%）、抗结晶剂（5%）。
15. 丙烯酸酯热熔胶：丙烯酸酯共聚物（70%）、添加剂（20%）、增塑剂（5%）、抗氧化剂（5%）。
16. 氯丁橡胶胶水：氯丁橡胶（50%）、溶剂（30%）、硫化剂（10%）、填充剂（10%）。
17. 聚氨酯PU胶水：聚醚型聚氨酯（40%）、异氰酸酯固化剂（30%）、溶剂（20%）、阻燃剂（5%）、增塑剂（5%）。
制作模型时常用的无机粘结剂优质文档
制作模型时常用的无机粘结剂[优质文档] 制作模型时常用的有机粘结剂制作模型，需用多种材料，如木材、金属、塑料、玻璃、橡胶、纺织品等。
当要将这些性质不同的材料，按照不同的使用条件进行胶合，就必须选用相应的各种粘结剂，才能保证胶接强度，并满足弹性、耐水性、耐高低温等要求。
粘结剂品种繁多。
这里介绍一些制作模型时常用的有机粘结剂: 1(快干(或赛胶)这是制作模型机、舰船模型最常用的粘结剂，它由基料如赛、化等溶于水中制成。
若用泡制快干胶，料就广了。
由于快干胶使用方便、重量轻、干结快、防水性好，模型机、舰船模型几用它胶接。
快干胶的粘结力，胶渗入木组织，互相粘结产生。
当木条、木相接时(如模型机机与梁的连接处)，在接所形成的几个间上涂胶于结后，由于基塑料的表面张力很大，胶会这几个度紧紧，正加上了加强一，使胶接强度大大提高。
因此，使用快干胶胶接时，应当先在木材胶接处涂上一遍稀胶水，它渗人木材;在胶接定形以后，再在接加一遍稠的胶，以保证胶接强度。
快干胶干结后性脆，强度不太高，又溶于热火式发动机的燃料，所以不适用于装有热火式活式发动机的模型发动机架机身、体等结构的胶接。
2?胶胶是一种强度高，重量轻并耐动的木材用胶。
它的主要成分是中提取的质——干。
胶可用在力较大的木结构中，如木质发动机架与隔框的连接，还可用以制壁筒形机身、体的制形板，别适合于胶接硬质木材及航层板。
由于胶的配制和使用比较麻，目前使用不甚广泛，但它不失为一种强度高、重量轻、价廉的模型用胶接剂。
3?聚醋酸乙烯乳液这是一种单组分的乳色液体，胶。
它使用方便，起始粘力强，可用于木材的胶,30秒后，剥离强度即超过纸张接与纸张、皮革、泡塑料的粘合。
粘接纸张时，压一秒钟，再经过20的本身，是制作纸模型的理想粘结剂。
胶接木材。
几分钟即可定位，半小时后形成透明胶层，达到最大强度。
聚醋酸乙烯乳液的成分(重量比):聚醋酸乙烯酯 100蒸馏水 97乳化剂 3过硫酸铵 0(2苯二甲酸二丁酯 11其中固体含量为50,，若太稠，可用温水调稀。
胶粘剂 配方
粘纸箱用的胶水是什么配方组成的？悬赏分：0|解决时间：2010-1-5 22:55 |提问者：veryboy1981纸板成型后，要把两边粘在一起才能成型，以前是用打钉的，现在客人要用胶水粘的，不知道胶水的配方是什么。
最佳答案一)一元胶粘剂配方1(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-240) 80 防老剂D 2 氯丁橡胶(LDJ-121) 20 RX-80树脂10 氧化锌5 甲苯～250 氧化镁4 醋酸乙酯～100 固形物约21％胶浆浓度视季节应作适当调节，冬天为胶料：溶剂=1；3.5，夏天为1：4。
若使用以下二组混合溶剂，毒性较低：(1)醋酸乙酯：环己烷：120号汽油：50：20：30(质量)。
(2)醋酸乙酯：丙酮：120号汽油=35：20：45(质量)。
使用前添加固化剂JQ—110％(质量)或7900固化剂2％，但海绵凉、拖鞋由于本身强度较低，所要求的粘合强度也相应低些，所以固化剂用量要少些，一般2％-5％、有时可低至1％。
配方2(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌 5 210酚醛树脂15 氧化镁 4 甲苯252 固形物含量24.85％醋酸乙酯126JQ-1添加10％，底材为硫化橡胶，不同的鞋帮的粘合强度如下：猪皮4.47kN ／m，国产牛皮2.12kN／m，进口中皮3.48kN／m，合成革1.22kN／m。
配方3(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 40 防老剂D 2 氯丁橡胶(LDJ-240) 40 甲苯333 氯丁橡胶(LDJ-241) 20醋酸乙酯111 氧化锌5 氧化镁 4 固形物含量20％添加10％JQ—1，不同材料的粘合强度如下：普通硫化胶底与不同的鞋帮——猪皮4.97kN／m，国产牛皮2.98kN／m，进口牛皮3.3kN／m，合成革1.23kN ／m。
耐油胶底与不同的鞋帮——猪皮4.43kN／m，进口牛皮2.56kN／m，合成革1.38kN／m。
挥发固化型 无机胶粘剂
挥发固化型无机胶粘剂
挥发固化型无机胶粘剂是一种常见的工业胶粘剂，它主要由无
机物质组成，通过挥发性溶剂的挥发和固化剂的固化来实现粘合效果。
这种胶粘剂通常用于金属、陶瓷、玻璃等材料的粘接，具有耐
高温、耐腐蚀、耐压等优点。
从化学角度来看，挥发固化型无机胶粘剂的成分通常包括无机
粉体、溶剂和固化剂。
无机粉体可以是氧化铝、氧化锌、硅酸盐等
物质，溶剂则是用来稀释胶粘剂以便涂布的挥发性有机物，而固化
剂则是通过化学反应使胶粘剂在固化后形成牢固的连接。
在工业应用中，挥发固化型无机胶粘剂常用于高温环境下的粘接，例如汽车发动机零部件的粘接、航空航天领域的金属件连接等。
它们能够承受高温、高压和腐蚀，具有优异的耐候性和耐化学性能。
然而，挥发固化型无机胶粘剂也存在一些缺点，例如挥发性溶
剂可能对环境造成污染，固化过程中可能产生有害气体，需要在使
用时注意通风和安全防护措施。
总的来说，挥发固化型无机胶粘剂是一种在特定工业领域具有
重要应用的胶粘剂，它在高温、耐腐蚀等方面具有优异的性能，但在使用过程中也需要注意环保和安全等问题。
无机胶粘剂配方
无机胶粘剂配方
1.主要原料
-硅酸盐胶凝材料：硅酸钙、硅酸镁等
-稳定剂：聚合物增稠剂、抗结剂、增粘剂等
-辅助材料：填料、润湿剂等
2.配方及制备步骤
（1）硅酸盐基料的制备：
将硅酸钙和硅酸镁按照一定比例混合，加入水中搅拌。
通过加热、过滤、烘干等工艺步骤，得到硅酸盐胶凝材料。
（2）稳定剂的添加：
在硅酸盐胶凝材料中加入聚合物增稠剂、抗结剂、增粘剂等稳定剂，
控制粘合剂的黏度和稳定性。
（3）辅助材料的添加：
在稳定剂中加入适量的填料、润湿剂等辅助材料，用于调整粘合剂的
硬度、附着性和润湿性。
（4）混合均匀：
将上述原料加入搅拌罐中，使用搅拌器进行充分搅拌，直至混合均匀。
（5）调整粘度：
根据粘合剂的使用需求，可以通过加热或添加适量的稀释剂来调整粘
合剂的粘度，使其适合于涂布或涂敷等工艺。
（6）存储：
将调整好粘合剂的存放于密封容器中，避免其与空气或水接触，以防
止材料的质量受到影响。
以上为一种常见的无机胶粘剂配方及制备步骤，当然实际应用中可能
还会根据具体要求对配方进行调整。
无机胶粘剂在高温、腐蚀性环境下有
良好的表现，但由于其在常温下的黏性较低，因此通常在使用时需要加热
处理。
同时，无机胶粘剂的固化时间较长，需要一定的时间来达到最终的
强度。
在实际应用中，需根据具体需求选择合适的无机胶粘剂类型和配方，确保其在使用过程中能够满足相关要求。
常用无机胶黏剂及合成胶黏剂种类介绍
胶接(粘合、粘接、胶结、胶粘)是指同质或异质物体表面用胶黏剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。
(1)无机胶黏剂①硅酸盐类这类胶黏剂应用最多的是水玻璃，即硅酸钠，俗称泡花碱。
它易溶于水，有较好的粘接能力和耐热性能。
它用于纸制品、木材、玻璃等的粘接，也可用作耐火材料和铸造工业的胶黏剂。
水玻璃的缺点是接触减液会失去粘接能力。
由玻璃釉渣粉和水玻璃调和而成的胶黏剂，可用于陶瓷和金属的粘接。
水泥的主要成分是硅酸三钙、硅酸二钙和铝酸三钙，它是建筑工业上使用最普遍的胶黏剂。
②磷酸盐类这类胶黏剂中应用比较多的是氧化铜-磷酸胶，它是一种双组分室温固化的胶黏剂。
例如某一种胶：甲组分是通过300目的灰黑色氧化铜粉末，乙组分是在密度为1.7g/cm3的100mL磷酸中溶有5g氢氧化铝的磷酸铝溶液。
使用时按甲：乙为(3.5～4g)：1mL 的比例调和到呈黏稠状，用玻棒能拉成10mm左右的丝为宜。
操作时要迅速涂布在清洁和干燥的被粘材料上，黏合后在室温下放置2?3h等它初步凝固，再送到80℃的供箱里保温2～4h，即粘接牢固。
此胶的缺点是脆性较大，粘接时以采用套接为宜，不适用于平面粘接。
常用于刀具、钻头、管件、砂轮的粘接，也用于汽缸盖和轴的修复等。
(2)合成胶黏剂①聚醋酸乙烯酯聚醋酸乙烯酯乳液是醋酸乙烯的聚合物，它就是市售的白乳胶。
这种胶黏剂能在室温下自干，化学稳定性好，容易跟填料、增塑剂等相互混合，粘接度可自由调节，有较好的早期粘接强度。
它可以单独使用，或者跟脲醛树脂混合使用。
主要用于粘接木器制品，如装饰板和木材、木材和纸、木材和泡沫塑料，以及入造革的黏合加工。
特别是在家具制造、门窗组合等场合使用极为普遍，还可以作卷烟胶。
②环氧胶黏剂环氧胶黏剂的主要成分是环氧树脂。
它有较高的粘接强度、良好的电绝缘性能和机械性能，适用于受力部位的粘接。
环氧胶黏剂因配方不同，可制得室温固化和加热固化两种胶，主要用来粘接金属、玻璃、陶瓷、橡胶、木材、塑料等。
胶黏剂配方
环氧树脂、改性环氧树脂胶黏剂配方HY-913配方组分用量/g 组分用量/gA、600号稀释剂 100 石英粉 40E-20环氧树脂 40 B、三氟化硼乙醚溶液 142621多羟基聚醚 10 四氢呋喃 72铅粉 8 磷酸 294制备及国有化先配制A、B两组分，混合均匀即可。
固化为-15～2℃24h，也可提高国有化温度。
用途本胶用于粘接金属、硬质塑料、玻璃、陶瓷、木材。
HYJ-26环氧胶黏配方组分用量/g 组分用量/gE-51环氧树脂 100 石英粉 100邻苯二甲酸二丁酯 15 双氰胺 8200#聚酰胺 10制备及固化先浆液体部分依次称量，混合均匀。
固化为80℃下1h ,100℃下0.5h,150℃下2h。
用途本胶主要用于金属、玻璃钢、陶瓷粘接和高温密封。
钢铁胶配方组分用量/g 组分用量/gA、6101环氧树脂 100 白炭黑 5J-04胶 10～25 铝粉 10邻苯二甲酯二丁酯 5 B、J-31G 20～35石英粉（300目） 40 KH-550 4制备按配方用量，将6101环氧树脂、邻苯二甲酸二丁酯、J-04胶加热到60℃，混合搅拌10min，再将A组分的固体物料加入，混匀后作为A组分。
将J-31G、KH-550混合作为B组分。
A、B组分混合制得本胶。
25℃下3h或60℃下0.5h用途本胶用于金属、石头、玻璃、陶瓷、水泥等的粘接。
主要和于紧急修复机床、各种管道堵漏等的粘接。
本胶耐酸碱，耐老化达10年之久。
使用温度为-40～150℃。
耐腐蚀绝缘黏结剂配方组分用量/g 组分用量/gA、环氧树脂 1 玻璃丝 0.02～0.03硼泥 2～3 B、固化剂己二胺歼渣适量制备及固化按上述组分配制，常温上固化。
用途本胶用于金属、陶瓷、木材、混凝土、电器件的粘接及作为绝缘材料的原料。
HN-301胶黏剂配方组分用量/g 组分用量/gE-51环氧村脂 100 氧化铝粉 100邻苯二甲酸二丁酯 20 乙二胺 10制备及固化按配方用量依次称量，混俣均匀，最扣加入氧化铝粉，再搅拌均匀。
无机胶粘剂 配方
1.磷酸盐胶粘剂
磷酸盐胶粘剂的粘料有以下几类：
（1）磷酸（H3PO4），密度 1.7～1.9g／cm3；
（2）磷酸盐：通式为M2P2O5·nH2O，式中M代表金属。不同金属的磷酸盐使胶的耐水性和粘合性不同。从耐水性看：Ca，Zn＞Mg＞Al＞Mn，Fe，Cu；从粘合性看：Al＞Mg＞Ca＞Fe＞Zn。M／P的摩尔比为0.25～1固化最好；若小于0.25，固化不充分；大于1，溶液稳定性差，不易得到均匀的固化；
在这类胶粘剂中，主要一类是磷酸一氧化铜胶粘剂。组成主要为磷酸、氧化铜和氢氧化铝等。配制胶粘剂用的氧化铜粉需进行特殊处理，即将氧化铜粉在890～910°灼烧一定时间，研磨成200～300目。氧化铜和磷酸产生较强氢键作用的2CuHPO4·3H2O，其晶态为无定形态，磷酸与胶粘剂中未作用的CuO形成牢固的胶接层。
磷酸-氧化铜胶粘剂在100℃下固化，调配使用方便，耐热可达600℃，具有较高的套接粘接和槽接粘接强度，但平面粘接性能较差，性脆、耐酸碱介质性能亦差。这种胶粘剂主要用于金属、陶瓷、刀具及模具等粘接。
磷酸盐胶粘剂粘接时应注意下述几点：
（1）粘接前应认真清洁被粘物表面，去锈除油、待表面干净干燥后涂胶。
接的金属表面上，等于金属浸入含有Cu2+的磷酸水溶液中。若金属的电位序较高，如铁、铝等，则在金属表面发生金属离子的取代反应
3Cu2++2Al=2Al3++3Cu↓
3Cu2++2Fe=2Fe3++3Cu↓
金属表面部分溶解，同时金属铜沉积，使表面能够密切结合。若表面有这种取代反应，则会使粘结力降低，此时将铜经过灼烧处理，使之生成氧化铜薄层，由于氧化铜的桥梁作用，也可提高胶接强度。对于陶瓷材料，则部分氧化物与磷酸作用，生成相应的酸式磷酸盐，加之陶瓷的多孔性质，具有较高的粘接强度。
15种胶水配方
15种胶水配方15种胶水配方胶水配方1；乙烯-醋酸乙烯共聚体 100 香豆酮-茚树脂 25 合成石蜡树脂 7 滑石粉 20 2，6-二叔丁基对甲酚 1此配方为通用型品种，软化温度72-80°C ，脆化温度在-40°C 以下，可在-40－60°C内长期使用。
对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。
胶水配方2；乙烯-醋酸乙烯共聚体 100 丁基橡胶 30 丁基苯酚树脂 20 邻苯二甲酸二丁酯5 碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。
胶水配方3；乙烯基吡咯烷酮-醋酸乙烯共聚体 100 蓖麻油加氢化合物 4 水溶性聚乙烯乙二醇蜡 2.5 环氧树脂 1.6 2，6-二叔丁基对甲酚 1.4 此配方为水溶性热熔胶。
基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。
分子量较大，胶接强度较高。
与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。
主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。
胶水配方4；乙烯-醋酸乙烯共聚体 100 松香脂 75 硫酸钡 75 抗氧剂 1.25 此配方中基体是熔融指数为24、醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。
主要用于木材工业中的人造板的封边加工。
胶水配方5：乙烯-醋酸乙烯共聚体100 石蜡20 聚合松香（软化点>120°C）30 N-苯基-Ｂ- 萘胺1 此配方中基体醋酸乙烯含量大于28%。
可在230°C 左右熔融施工涂布，主要用于拼接单板木材，也可用于浸渍玻璃纤维。
胶水配方６：乙烯-醋酸乙烯共聚体 70 丁基橡胶 30 抗氧剂 0.25 此配方为低熔融粘度热熔胶，在200°C时的熔融粘度为40Pa.s ，伸长率为30%。
各种胶黏剂配方及其用途
目录金属制品用胶黏剂 (1)钢铁制品用胶黏剂 (1)铝及其合金制品用胶黏剂 (4)各种金属制品粘接用胶黏剂 (10)塑料制品用胶黏剂 (29)纤维素塑料制品用胶黍剂 (29)聚氯乙烯与其他材料粘接用胶黏剂 (30)聚苯乙烯制品用胶黏剂 (37)ABS塑料制品用胶黏剂 (38)有机玻璃用胶黏剂 (39)聚酯和聚碳酸酯制品用胶黏剂 (43)尼龙制品用胶黏剂 (45)玻璃钢制品用胶黏剂 (45)其他塑料制品用胶黏剂 (49)陶瓷及玻璃制品用胶黏剂 (55)陶瓷与其他材料粘接用胶黏剂 (55)玻璃与其他材料粘接用胶黏剂 (63)复合材料用胶黏剂 (64)金属与塑料制品粘接用胶黏剂 (64)金属与橡胶制品粘接用胶黏剂 (83)橡胶与塑料、织物粘接用黏剂 (91)织物用胶黏剂 (102)无纺织物用胶黏剂 (102)植绒、织物用胶黏剂 (104)服装用胶黏剂 (112)制鞋用胶黏剂 (113)皮鞋及皮革制品用胶黏剂 (113)胶鞋用胶黏剂 (119)塑料鞋用胶黏剂 (121)混合材料鞋用胶黏剂 (124)包装材料用胶黏剂 (126)纸制品用胶黏剂 (126)复合薄膜材料用胶黏剂 (137)封口、标签用胶黏剂 (141)木材加工用胶黏剂 (143)板材制造、粘接用胶黏剂 (143)木材及与其他材料粘接用胶黏剂 (153)建筑用胶黏剂 (164)建筑复合材料用胶黏剂 (164)建筑结构件用胶黏剂 (165)建筑内部装饰用胶黏剂 (170)机械设备用胶黏剂 (175)铸造用胶黏剂 (175)机床用胶黏剂 (176)农业机械用胶黏剂 (188)工具用胶黏剂 (192)特种用途胶黏剂 (193)阻燃胶197热熔胶202耐低温胶 (205)油面胶208点焊胶210应变胶和蠕变胶 (214)金属填补胶 (218)耐磨胶和制动胶 (219)导电胶和导磁胶 (220)光敏胶228多用途胶黏剂 (231)环氧树脂、改性环氧树脂胶黏剂 (231)聚氨酯胶黏 (245)不饱和聚酯胶黏剂 (248)聚乙烯醇缩醛胶黏剂 (249)酚醛树脂胶黏剂 (252)丙烯酸酯胶黏 (256)α-氰基丙烯酸酯胶黏剂 (259)丁腈、丁苯橡胶胶黏剂 (262)聚硫胶黏剂和硅橡胶胶黏剂 (263)天然橡胶胶黏剂 (264)金属制品用胶黏剂钢铁制品用胶黏剂用途本胶用于铁、钢等金属粘接。
无机胶粘剂制备无机胶粘剂工艺技术-10页精选文档
无机胶粘剂制备无机胶粘剂工艺技术-10页精选文档1.[ 200510031888 ]- 耐高温无机胶粘剂2.[ 01104987 ]- 胶粘带和胶粘带用基材3.[ 98112181 ]- 一种高温无机导电胶粘剂及其配制工艺4.[ 90102914 ]- 耐高温无机复合胶粘剂5.[ 89105085 ]- 无机商标胶粘剂6.[ 200580023478 ]- 包含无机材料和粘结剂的干形式或者含水悬浮液或分散体形式的自粘结颜料粒子的生产方法7.[ 200580024709 ]- 新型水可分散防水剂，其制备方法及其在建筑领域并且特别是在无机粘结剂组合物中的用途8.[ 200410046839 ]- 一种耐高温、耐磨损无机涂料及其粘结剂的制备方法9.[ 200410000637 ]- 一种有机无机复混肥造粒粘结剂及其生产方法10.[ 02129975 ]- 聚苯乙烯保温板外墙外保温专用有机无机复合粘结剂11.[ 02138777 ]- 一种快锚型无机粘结灌注材料及其制备工艺12.[ 01128304 ]- 一种混凝土界面无机粘结剂13.[ 01106612 ]- 混凝土处理硅粉无机界面粘结胶及其制造工艺14.[ 00113557 ]- 无机粘结材料15.[ 00803074 ]- 利用废玻璃制备的无机粘结剂16.[ 99814151 ]- 无机粘结材料17.[ 99124403 ]- 无机型煤粘结剂及其制备方法18.[ 99114274 ]- 无机固体材料上粘结碱土金属铝酸盐蓄光性荧光粉的方法19.[ 98102783 ]- 一种型焦(煤)用无机粘结剂20.[ 97116458 ]- 气化粉焦的无机物激活粘结型焦及其工艺方法21.[ 97106316 ]- 一种无机涂料粘结剂22.[ 96116857 ]- 无机粘结剂荧光粉涂覆液及其配制方法23.[ 92110956 ]- 高效无机工程粘结剂24.[ 88104062 ]- 无机物粘结型焦(煤)及其成型工艺25.[ 200510048035 ]- 无机矿物胶体粘合剂的制备工艺26.[ 200380106010 ]- 提高无机水硬粘合剂组合物的防水性的方法,能够由该方法获得的组合物和这些组合物的用?27.[ 03135274 ]- 一种有机与无机胶凝粘合的硬质装饰板材28.[ 02819958 ]- 包含生物可溶的无机纤维和云母粘合剂的组合物29.[ 01809783 ]- 用于生产金属和陶瓷模制体的无机物粉末用粘合剂30.[ 01105373 ]- 无机骨粘合剂及其在人体硬组织修复中的应用31.[ 96199976 ]- 无机粘合剂组合物,其制备及其应用32.[ 95197593 ]- 用于无机粘合剂着色的炭黑产品33.[ 94110795 ]- 一种无机粘合剂及制备方法和用途34.[ 91107134 ]- 一种新型无机粘合剂35.[ 02135982 ]- 一种掺钕钒酸钇/钛氧磷酸钾晶体组对的动态粘结方法36.[ 86106563 ]- 磷酸盐溶液及其作为粘合剂的应用37.氧化铜-磷酸盐无机胶粘剂的制备工艺研究38.硅酸盐无机胶粘剂的研制及应用39.混合硅酸盐无机胶粘剂的研制40.无机胶粘岩土的抗渗性能研究41.无机胶粘剂植物纤维建筑复合板材42.无机填料对环氧树脂胶粘剂强度的影响43.YW-1型无机胶粘结剂在冷冲模上的运用44.无机胶粘剂刨花板简介45.磷酸－氧化铜无机胶粘剂的粘接机理及在生产实践中的应用46.氧化铜无机胶粘接加长钻头的工艺介绍47.用无机胶粘接金属和陶瓷48.很有发展前任的无机胶粘剂49.无机硅化物接枝脲醛树脂木材胶粘剂50.无机胶粘接技术的应用51.无机胶粘接车刀工艺研究52.我国的无机胶粘剂刨花板发展现状与对策53.无机胶粘剂的使用54.应用YW-1无机胶粘接汽机缸体裂纹55.无机胶粘人造板在建筑中的应用前景56.硅酸盐无机胶粘剂的研究57.JW-1无机胶粘剂胀系数的研究58.泡沫玻璃专用无机胶粘剂的研制59.复合磷硅酸盐无机胶粘剂的研制60.应用无机胶粘补空压机气缸裂纹61.国外无机胶粘剂人造板研究现状和趋势62.无机胶粘剂在压缩机制造工艺中的应用63.YW-1无机胶粘接机理的探讨64.YW-1型无机胶粘剂在磨床夹具制造中的应用65.GJ-90耐高温无机胶粘剂的研究和应用66.氧化鲷无机胶粘接聚晶金刚石时压剪强度的试验研究67.YW-1无机胶粘剂在刀，模具制造中的应用68.WS型无机商标胶粘剂的研究69.无机胶粘剂的化学结构和在高温耐火材料中的应用70.用YW-1无机胶粘剂修复锻压设备主件实例71.无机胶粘剂粘接对接结构接层的脉动压缩疲劳性能试验研究72.改性氧化铜-磷酸无机胶粘剂的研究73.新型氧化铜无机胶粘剂研究74.对氧化铜-磷酸盐无机胶粘剂粘接机理的剖析探讨75.无机粘结剂研究进展76.磷酸盐无机树脂铸造粘结自硬砂的性能研究77.有机—无机复合粘结剂对沙拐枣种子丸粒化研究78.改性钠磷酸盐无机树脂铸造粘结剂性能研究79.混凝土结构无机料植筋粘结锚固在工程中的应用80.复合无机粘结剂对钌酸铋／银基厚膜电阻性能影晌81.一种新的环保型热硬化无机高聚物铸造粘结剂研究82.无机粘结胶在混凝土修补工程中的应用83.无机粘结胶的物理力学性能及其应用84.一种无机涂料粘结剂85.混凝土无机界面粘结剂的试验研究86.混凝土界面无机粘结胶在碾压混凝土坝层面的应用研究87.氧化铜无机粘结剂在冷冲模中的应用88.氧化铜无机粘结剂的应用89.粉煤灰作为一种无机球团粘结剂的应用90.一种用于混凝土修补的无机粘结胶的性能及应用91.无机粘结技术92.紧凑型节能灯无机粘结剂水涂粉工艺的研究93.MS型无机粘结剂工业型煤技术94.无机粘结剂荧光灯的光衰机理分析95.内磨砂轮的高效无机粘结剂96.新型无机面砖粘结剂的特性及其应用技术97.铅硼无机粘结剂对轧制取向铁氧体磁性能的影响98.民用无机粘结剂成型型煤燃烬率的试验研究99.Z型高温无机粘结剂100.无机粘结技术的应用101.改性水玻璃无机粘结材料及其制造方法102.机械制造中的无机粘结103.高温无机粘合剂104.高温无机粘合剂研制成功105.耐高温无机粘合剂研制成功106.吉化成功研制出高温无机粘合剂107.采用细粒无机填料提高轮胎胶料粘合性能108.高温无机粘合剂109.高温无机粘合剂研制成功110.磷酸系无机粘合剂的研究动态111.硅酸盐无机粘合剂的固化机理探讨112.无机粘合剂发展概况113.无机磷耐高温云母粘合剂的研制及其应用114.磷酸铝胶粘剂的合成反应动力学研究115.CuO-磷酸盐胶粘剂粘接机理116.铸造用磷酸盐胶粘剂的研制及应用117.铸造用氧化镁-磷酸盐胶粘剂耐潮湿性能的研究118.铸造用MgO--磷酸盐胶粘剂的研制119.聚乙烯醇缩甲醛磷酸化改性胶粘剂120.氧化铜-磷酸盐胶粘剂粘接机理的剖析与探讨121.氧化铜灼烧温度对磷酸铜胶粘剂粘接强度的影响122.磷酸-氧化铜胶粘剂在修复大转动件内孔中的应用123.硼-铝-镁复合磷酸盐粘结剂的试验研究124.磷酸铝粘结涂料125.精密铸造磷酸盐粘结自硬型芯的试验研究126.磷酸盐粘结自硬型芯的应用实例及工艺分析127.铝合金铸造用磷酸盐粘结剂砂的研究128.磷酸锌水门汀与聚羧酸锌水门汀粘结正畸带环的固位性能比较129.磷酸盐粘结羟基磷灰石支架及其生物相容性研究130.磷酸粘结碎磷矿粉用于电炉法黄磷生产研究131.偏磷酸铝粘结剂在真空液相浸渗制备Cf／Al复合材料中的应用研究132.以磷酸为粘结剂的高铝矾土砂的研制与应用133.磷酸盐粘结剂用于陶瓷型艺术铸造134.复合添加剂对磷酸镁骨粘结剂性能的影响135.玻璃离子水门汀与磷酸锌水门汀粘固剂粘结带环的临床应用136.以磷酸铝为粘结剂的铸钢用陶瓷型过滤片的试验研究137.磷酸盐粘结剂抗湿性研究138.磷酸铝-铬粘结剂的实验研究139.铸造用磷酸盐粘结剂的研究应用现状及发展趋势140.磷酸铝及粘结成分/陶瓷材料141.以磷酸铝为粘结剂的铸铁用陶瓷型过滤片研究142.型砂用磷酸盐粘结剂143.不同粉液比对磷酸锌粘固剂粘结力的影响144.Nd:YAG激光处理与磷酸酸蚀牙本质后抗剪切粘结强度的比较研究145.以磷酸为粘结剂的高铝钒土砂的研制与应用146.陶瓷窑具砖用改性磷酸铝粘结剂147.磷酸盐粘结剂冷硬型砂148.铸造磷酸盐粘结剂的开发与应用149.有机磷酸酯牙科粘结剂的研制150.4-META及磷酸酯活性单体粘结剂对釉质粘结强度的对比研究151.磷酸单酯粘结性化合物的合成及其对牙体粘结性能的测试152.磷酸脂淀粉粘合剂153.磷酸镁骨粘合剂粘接骨折的实验研究154.用于混凝土、砖、金属或木质品装饰防护涂层的磷酸盐粘合剂的生产155.二氧化锆和磷酸盐粘合剂陶瓷材料的增强156.纤维蛋白粘合胶对人牙周膜细胞增殖和碱性磷酸酶活性的影响157.新型口腔粘合剂-磷酸二氢(甲基丙烯酰氧己)酯的合成及应用研究158.磷酸-氧化铜粘合剂的研究159.淀粉磷酸酯粘合剂的研制160.磷酸淀粉粘合剂制备中磷酸作用的研究付款方式：1、本套技术资料160元2、资料都为电子版的，部分资料包括专利和科研成果资料，可以打印。
14种胶粘剂通用配方
14种胶粘剂通用配方[配方1]豆胶豆粉100水300石灰乳（石灰：水=1：4）20氢氧化钠（30%）20硅酸钠（40波美度）40此配方中，豆粉一般都是油脂厂的副产品。
通常所用的原粉为大豆，也有混合部分黑豆，经过选豆、去皮、榨油、粉碎而得。
配制时，先将水放入调胶机中，在搅拌下加入豆粉，再依次加入石灰乳、氢氧化钠、硅酸钠（水玻璃），混合均匀后即可。
豆胶是非耐水性胶，主要用于胶合板的生产。
豆胶制成胶合板的干状抗剪强度可达1-2MPa。
[配方2]豆胶豆蛋白（干粉）100水700石灰乳（石灰：水=1：4）60氢氧化钠（30%）20硅酸钠（40波美度）48干酪素（乳酪素）20此配方中，豆蛋白由粉丝、豆腐等豆制品下脚提制，即将下脚经粉碎、浸出、澄清、沉淀、过滤而得。
加入干酪素主要为了增加液胶的延展性，提高胶接强度。
豆胶可用于热压胶合木材，也可用于冷压有合木材（但压后需加热干燥）。
胶合时对单板含水率有一定要求，一般热压要求含水率不大于10%，冷压不大于15%。
豆胶在涂胶后需陈化15-20min，以提高胶接强度。
[配方3]血胶血液（蛋白质含量14%）100石灰乳（石灰：水=1：4）3氢氧化钠（30%）3硅酸钠（40波美度）4氨水（50%）4此配方中，血液为猪血等动物血，经加入阻止凝血酶活动的稳定剂或经脱纤及加入防腐剂而得。
配制时，先将血液加入调胶机中，再依次加入石灰乳、氢氧化钠、硅酸钠和氨水，搅拌均匀即可。
配制时如升高温度可加速成胶，最适宜的温度为28-30°C。
血胶为耐水性胶，主要用于生产胶合板。
其耐水性及胶接强度在蛋白质类胶粘剂中属最优良的品种。
使用血胶制成的胶合板，在室温水中浸泡24h后，胶接强度仍能保持1."2-1."5MPa。
其挠曲也优于脲醛树脂制成的胶合板。
[配方4]血胶血粉（蛋白质含量大于75%）100水400氢氧化钠（30%）12."5石灰乳（石灰：水=1：4）5硅酸钠（40波美度）5此配方中，血粉是在经脱纤后的血液中加入防腐剂，再经干燥而得的。
多功能粘合剂配方
第12章多功能、万能粘合剂（一）酚醛、酚醛—缩醛粘合剂配方1203#酚醛树脂粘合剂酚醛树脂(203#) 90份六亚甲基四胺10份乙醇适量描述本剂的固化条件：压力0.1-0.3MPa、温度20℃、时间24h。
本粘合剂用于金属、胶木、陶瓷、木材等的粘接。
配方2间苯二酚甲醛粘合剂间苯二酚甲醛树脂(303#) 100份三聚甲醛20份氢氧化钠6份描述本品在室温下24h固化，粘接件可在-40-100℃下使用。
本胶主要用于木材、塑料、皮革和橡胶粘接，也可用于涂过底层胶的金属粘接。
配方3酚醛-缩醛复合粘合剂氨酚醛树脂40份聚乙烯醇缩甲乙醛100份环氧树脂10份甲乙酮、乙醇(1：5) 适量本剂的固化条件：压力3×lO5Pa、温度170℃、时间2h。
本剂用于金属、蜂窝芯的粘接，室温下的金属剪切强度为3.lx107Pa。
配方4钢、铝、陶瓷、玻璃用粘合剂酚醛树脂(2124#) 100份聚乙烯醇缩甲醛125份乙醇适量描述胶接时用本品涂3次，每次晾置15-20min，并在160℃下加压固化2-3h。
配方5201（FSC-1）粘合剂酚醛树脂125份聚乙烯醇缩甲醛100份防老剂（胶接耐热钢时为Ⅳ一苯基乙萘胺，其余为没食子酸丙酯）25份苯、乙醇(6：4) 适量描述本剂的固化条件：压力9.8×104Pa、温度160℃、时间3h。
本剂适用于金属材料、陶瓷、电木、玻璃的胶接，也可浸渍玻璃布作层压玻璃钢用。
配方6酚醛一缩甲醛粘合剂酚醛树脂125份聚乙烯醇缩甲醛100份溶剂（苯：乙醇=6:4）约加至于基含量为20%防老剂 2.5份描述聚乙烯醇缩甲醛的规格为：缩醛基含量为78%-82%，乙酰基含量为2%-4%，羟基含量为8%-ll%，聚合度650±5。
酚醛树脂的规格为：游离酚≤10%，游离醛≤5%，平均分子量为450，黏度为700?lOOs(25℃)。
酚醛一缩甲醛粘合剂具有极性基团，故对金属、非金属都具有良好的胶接力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12种无机胶粘剂配方
氧化铜-磷酸胶
氧化铜（325目）100磷酸37.7-56.6氢氧化铝2-2.8
此配方为通用型无机胶。
磷酸和氢氧化铝的添加量应视环境温度而定，添加量越
小，强度越高，固化速度越快，但胶液活性期则越短（25?C，添加量37.7，活性期仅10min左右），不能满足施工要求。
通常，在冬季一般采用磷酸、氢氧化铝添加量小的配比，夏季则采用添加量大的配比。
固化条件为室温，2-3h；80?C，2-4h；或室温2-3天。
一次配胶量以10-15g为宜。
最高使用温度600?C。
广泛
用于钢、铝、铁、铜、硬质合金、陶瓷、胶木等材料的胶接。
氧化铜-磷酸胶
氧化铜（325目）35-60磷酸17氢氧化铝1钨酸钠1.7-3氧化锆0.3-0.6 此配方为改进型无机胶，用氧化锆提高胶液的耐热性，最高使用温度可达1000?C。
胶接强度也有明显提高。
抗剪强度钢与钢搭接为10-15MPa；套接为40-100MPa。
抗拉强度钢与钢为8-15MPa。
抗扭强度钢与钢为40MPA。
适用于封闭、半封闭式车刀，模具及金属材料的胶接等。
硅酸盐胶
硅酸钠（35-45%）75-85尿素2-10糖0.5-3重铬酸钠0.1-1
硫酸镁1-4白土0-8水100
此配方为通用型硅酸盐胶，上述组份的配比当视不同要求而调整。
耐热性和阻燃
性优良，但耐水性较差。
适用于金属箔、壁板、纸盒、纸管、胶合板及包装材料
的胶接。
硅酸盐胶
硅酸钠100石棉水泥59氧化亚铅5.2甘油2.6松香2.6
此配方为改进型硅酸盐胶，具有较好的耐水性。
适用于多种多孔性材料的胶接。
磷酸-硅酸盐胶
磷酸铝100硅酸铝200磷酸100水150
此配方能承受120-1300?C的高温和-70?C的低温，并且具有良好的耐水、耐湿及电气绝缘性能。
但耐酸碱性较差。
适用于金属套接胶接。
配制时，将磷酸铝
和硅酸铝混匀，在1100-1150?C高温下灼烧1h，然后经研磨、过筛（325目），施工时与磷酸和水混合均匀。
固化条件为室温，
2h;40-60?C,3h;80-100?C,2h;120-150?C,2h;160-200?C,2h;200-220?C,1h。
磷酸-硅酸盐胶
磷酸铝50硅酸铝100三氧化二铝100氧化锆45磷酸3水4.5
此配方为改进型磷酸-硅酸盐胶。
能承受1400-15000C高温和-700C低温。
具有优良的耐水、
耐油和电气绝缘性能。
配制时，将磷酸铝、硅酸铝在1100-11500C高温下灼烧1h，过325目筛；将三氧化二铝在1100-13000C高温下灼烧1-2h，过325目筛；再将三者均匀混合。
固化条件为到室温，2h；40-60?C,3h;80-100?C,3h;100-150?C,2h;160-200?C,2h;200-250?C,2h;250-300?C,1h。
硫酸盐胶
硫酸钙100脲醛树脂77氯化铵（10%水溶液）3.4
此配方是用树脂改性的硫酸盐胶。
固化条件为室温，15-30min（基本固化），3-4天可达到耐高强度。
抗压强度为70MPa。
琅粉胶
硼砂100氧化铝8氧化镍20氧化铁20硝酸钾28
碳酸钾60红铅粉24石英粉120氟化钠20
此配方适用于陶瓷与金属的胶接。
配制时，先将上述组份混合均匀，然后低温烘
干除去水分，再在900?C高温下灼烧1-2h。
无机胶泥
氧化镁100气相二氧化硅50石英粉150硼砂500氯化镁100
此配方为氧镁胶泥。
适用于竹、木、玻璃、石块、陶瓷等材料的胶接。
固化条件
为室温，10天（基本固化），30天可达最高强度。
抗拉强度为70-90MPa。
无机胶泥
铁粉100生石灰75硼砂175煤渣粉100氯化镁25
此配方为铁胶泥。
适用于汽车散热器箱盖和铁管等的胶接。
固化条件为室温7天（可达最高强度）。
抗折强度为7.7MPa。
抗压强度为32.5MPa。
无机胶泥
硫黄100硅砂51皂石17炭黑省1.7聚硫橡胶0.85
此配方为硫胶泥。
在90?C以下使用具有良好的耐水性和耐酸性。
最高使用温度
不得超过130?C。
具有优良的胶接性能，抗压强度可达70MPa。
抗拉强度为6.3MPa。
适用于陶瓷，金属，尤其是铜合金的胶接。
在70?C水中浸渍2年，在70?C的硝酸、硫酸、盐酸及氢氟酸中浸渍8个月，胶接强度无明显下降。
[12]无机胶泥
软锰矿100氧化锌49硼砂10
此配方为锰胶泥。
配制时将上述组份与水玻璃搅拌成均匀的类糊状。
适用于玻璃、陶瓷、金
属等材料的胶。
