缠绕式换热器原理介绍
螺旋缠绕管壳换热器在换热机组中的设计和应用
螺旋缠绕管壳换热器在换热机组中的设计和应用【摘要】介绍了SECESPOL螺旋缠绕管壳换热器在换热机组中的设计和应用，螺旋缠绕管壳换热器体积小、节能效果明显，故障率低，维护保养工作量少，机组在运行期间可以采用巡检的方式，采用无人值守的方式进行运行；同时在故障时可以采用短信通知的模式及时通知维修人员进行故障的排除，降低人工成本。
随着房地产面积的增加，采暖面积随之增加，为螺旋缠绕管壳换热器在换热机组中的应用提供了巨大的市场和广阔的应用前景。
【关键词】换热机组；螺旋缠绕管壳换热器；设计；应用0.前言我国幅员辽阔、人口众多，城镇供暖虽然经过多年的快速发展，但是集中供热覆盖率仍处于较低水平。
目前仅在北方各省的主要城镇建有集中供热系统，且平均覆盖率不到50%；未来随着房地产业的蓬勃发展，城镇化率的提高，区域小锅炉的拆除和旧城区的管网建设改造等均为集中供热市场创造了巨大而持续的需求，居民采暖的热力消费随着经济收入的增加增速在不断增长，集中供热面积的快速增加给螺旋缠绕管壳换热器提供了广阔的应用市场。
1.SECESPOL螺旋缠绕管壳换热器的优点（1）换热系数大，换热效率高，单位面积换热能力是传统管壳换热器3-7倍，螺旋螺纹管多层盘绕。
（2）耐高温、耐高压，运行安全可靠：耐高温400℃、耐高压：1.6Mpa，全不锈钢焊接结构，统一的膨胀系数；弹性管束结构自动消除各种应力破坏。
（3）体积小、重量轻、安装方便，是国产管壳式换热器的1/5左右，无需特制基础，只需和管道相连接；节省安装及基建费用，螺旋独特结构。
（4）运行噪音小：独特的100°连接，对流体起到缓冲作用，降低噪音。
（5）节能显著，蒸汽耗量少，换热更充分，运行费用低。
先进的弹性螺旋换热管束，强制湍流，换热充分；长换热管（为壳体高度的3至4倍）；物料停留时间长，换热充分；非对称流换热设计；逆流换热。
（6）后期维护费用低、使用寿命长，清洗方便，维护费用低。
在非化工工艺中使用，保修期为8年。

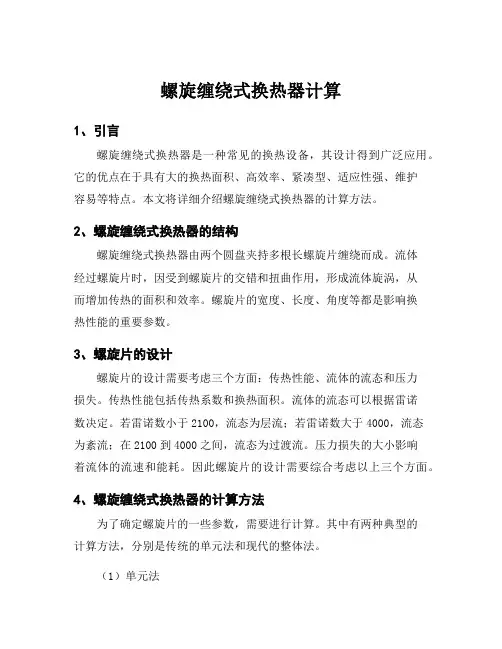

螺旋缠绕式换热器计算
螺旋缠绕式换热器计算1、引言螺旋缠绕式换热器是一种常见的换热设备，其设计得到广泛应用。
它的优点在于具有大的换热面积、高效率、紧凑型、适应性强、维护容易等特点。
本文将详细介绍螺旋缠绕式换热器的计算方法。
2、螺旋缠绕式换热器的结构螺旋缠绕式换热器由两个圆盘夹持多根长螺旋片缠绕而成。
流体经过螺旋片时，因受到螺旋片的交错和扭曲作用，形成流体旋涡，从而增加传热的面积和效率。
螺旋片的宽度、长度、角度等都是影响换热性能的重要参数。
3、螺旋片的设计螺旋片的设计需要考虑三个方面：传热性能、流体的流态和压力损失。
传热性能包括传热系数和换热面积。
流体的流态可以根据雷诺数决定。
若雷诺数小于2100，流态为层流；若雷诺数大于4000，流态为紊流；在2100到4000之间，流态为过渡流。
压力损失的大小影响着流体的流速和能耗。
因此螺旋片的设计需要综合考虑以上三个方面。
4、螺旋缠绕式换热器的计算方法为了确定螺旋片的一些参数，需要进行计算。
其中有两种典型的计算方法，分别是传统的单元法和现代的整体法。
（1）单元法单元法将整个螺旋片划分成若干个小单元，然后对每一个小单元进行热力学分析。
由于单元法每个小单元的分析比较简单，所以该方法比较容易实现。
但是，单元法并不能完全反映螺旋片的复杂性，因此可能会存在误差。
（2）整体法整体法是指将螺旋片看作一个整体，在保证达到规定传热效果和流体流量的前提下，计算出某些关键的设计参数。
整体法的优点在于能够全面考虑螺旋片的各种特性，因此计算精度相对较高。
5、结论综上所述，螺旋缠绕式换热器计算是一个比较复杂的过程，需要综合考虑多个因素。
现代化的整体法为螺旋片的设计提供了一种更加全面、准确的计算方法。
在实际应用中，需要根据具体情况来选择合适的计算方法，以便得到最优的设计方案。
SECESPOL螺旋纹缠绕 换热器
成功应用：
四、H 系列螺旋缠绕管壳式换热器
产品特征: H 系列换热器是由缠绕的特制螺纹管为主要构造。这一构造能够有 效的提高换热效率。而 K 系列以外的换热器，即没有采用螺纹管构造的换热器， 内部采用的均为平滑管。
模块化 CIP： 基于“质量和风险控制体系”的模块化在线清洗设计理念, 完全符合中国新版 GMP 中“可追溯性、可重现性”的规范要求； 便于与现有设备集成对接；支持多模块扩展（硬件、软件）； 便于现场移动操作；降低制药质量控制风险；灵活配置，可有效降低采购成本。 系统优势 *为每个单独的车间和生产需要单独定制 *可以将完整的 CIP 功能整合到现有的控制系统中去 *符合 ASME-BPE 标准 *完整的各类文件符合管理机构的验证标准 *完善的数据采集，数据报告输出 *安装过程和售后都有完善的技术支持 。
性能特点: 平滑直列管。 全不锈钢 316L 焊接。 体积小、重量轻，安装方便。 清洗方便、费用低，设计寿命长达 40 年。 设计灵活，应用条件广泛
材质: 管:不锈钢 316L, 壳 ：不锈钢 316L。
应用范围: B 系列换热器广泛地应用于：
制药 食品 化工 纺织
制冷 蒸发 冷凝 加热
三、P 系列 高洁净 药用双管板换热器
安装方式：P 系列产品可以竖直或水平安装，其主要基于客户要求，与产品 接触侧均采用快装接口，（Tri-Clamp）设计，方便安装、拆卸、清洗。
ห้องสมุดไป่ตู้
密封垫形式：产品接触侧密封垫 ——改性聚四氟乙烯（铁氟龙）基材料。 ——满足 3A 20-25 和 FDA 要求 ——采用高精密机械加工（保证表面光洁无毛刺）
缠绕管式换热器介绍
现场即可完成维修工作。 强
缠绕管式换热器与壳板换热器的比较
缠绕管式换热器作为一种高效换热器，除具备结构紧凑、高效节能、投资经济 性等高效换热器的一般特征外，还兼有其自身的独特优势。此类换热器的应用特 点，及其与板壳式换热器的比较优势如下：
1. 缠绕管式换热器的换热管采用层间反向螺旋缠绕的结构，极大地改变了流体流动状态，实现 强烈的湍流效果，提高了换热效率。因此，缠绕管式换热器可保证与板壳式换热器相近的换热 效率以及壳程侧更小的压降。
7. 缠绕管式换热器在停工期间对设备的检查、维修简单快捷，实施堵管方便，且完成堵管 后可靠性高。相比之下，板壳式换热器的维修就十分困难。
8. 缠绕管式换热器管、壳程均可进行单侧耐压试验，为设备现场查漏带来极大便利，最终 使得在极短时间内的现场紧急处理成为可能。而板壳式换热器几乎无现场维修的可能
缠绕管式换热器在重整芳烃装置的应用
2. 缠绕管式换热器能适应管、壳程两侧物流较大的温度差及压力差，不易泄漏，可靠性更高。
缠绕管式换热器与壳板换热器的比较
3. 缠绕管式换热器因其自身缠绕形式、柔性设置等特点，使得设备承受瞬间冲击的能力更强， 更好适应装置事故工况及非计划停车。
4. 板壳式换热器在开停工过程中有严格的升降温速度要求。而缠绕管式换热器本身对此类升降 温速度并非十分敏感，使得设备在开停工过程中的操作弹性及安全性大大增加。
缠绕管式换热器与壳板换热器的比较
板壳式换热器
缠绕管式换热器
结构型式
波纹板片叠装焊接
螺旋形换热管缠绕
承压性能
严格控制两侧压差，始终保持进料侧压力高于反应产物侧。
管、壳程允许单侧承压
泄漏 清洗 抗垢性能 温度变化适应性
存在内漏
缠绕管式换热器介绍
降低成本
在满足性能要求的前提下，通过优化设计降 低制造成本和维护成本。
提高可靠性
通过优化设计，提高换热器的可靠性和使用 寿命。
计算流体动力学分析
流体动力学分析
利用计算流体动力学（CFD）技术，对流体的流动状态、传热过程和 流动阻力等进行模拟和分析。
缠绕管式换热器介绍
contents
目录
• 缠绕管式换热器概述 • 缠绕管式换热器的结构与材料 • 缠绕管式换热器的性能特点 • 缠绕管式换热器的设计与优化 • 缠绕管式换热器的安装与维护 • 缠绕管式换热器的发展趋势与展望
01
缠绕管式换热器概述
定义与特点
高效换热
由于管子采用螺旋缠绕方式，使 得冷热流体在管内外流动时能够 形成较大的温差，从而提高换热 效率。
优化流道设计
根据CFD分析结果，优化流道设计，改善流体流动状态，提高换热效 率。
性能预测
通过CFD分析，预测换热器的性能，为后续优化提供参考。
实验验证
将CFD分析结果与实验数据进行对比，验证模型的准确性和可靠性。
05
缠绕管式换热器的安装 与维护
安装注意事项
安装前应检查设备是 否完好无损，确保所 有部件符合要求。
定义
缠绕管式换热器是一种通过将管 子螺旋缠绕在芯棒上，再通过外 部固定圈进行固定的换热设备。
紧凑结构
由于管子紧密缠绕，使得换热器 体积较小，便于安装和维护。
耐高压
由于结构紧凑和管子较细，使得 换热器能够承受较高的压力。
适应性强
适用于各种不同的流体和温度条 件，可根据实际需求进行定制。
工作原理
01
冷热流体在管内外流动，通过 管壁进行热量交换。
缠绕管式换热器介绍
冷热流体通过 缠绕管内壁进
行热交换
热量通过管壁 和缠绕的波纹
板传递
冷热流体在管 间流动，实现
热量交换
热量通过管壁 和波纹板传递 给管外的冷却 水或加热介质
高效传热：缠绕管式换 热器采用独特的管内管 外缠绕结构，有效增加 换热面积，提高传热效 率。
耐高温高压：材料选 择优良，能够承受高 温高压的工况，保证 设备长期稳定运行。
解决方案：检查密封件和连接处，及时修复泄漏问题。
解决方案：检查换热器内部是否有堵塞或结垢，及时清理并进行调整。
汇报人：XX
核能发电：用于冷却反应堆，提高发电效率 火电发电：用于冷却锅炉，提高发电效率 风电发电：用于冷却涡轮机，提高发电效率 太阳能发电：用于冷却吸热器，提高发电效率
制药行业：用于 药品生产和加工 过程中的加热、 冷却和蒸发等工 艺流程，提高生 产效率和产品质 量。
化工行业：用于 各种化学反应过 程中的热交换， 如聚合、裂解、 蒸馏等，同时能 够承受各种腐蚀 性介质。
利用效率
海水淡化：用 于大规模海水 淡化工厂的换
热
PART FOUR
传热效率：选择传 热效率高的换热器， 以满足工艺要求。
耐腐蚀性：根据工 艺介质的腐蚀性选 择耐腐蚀的材料。
机械强度：考虑换 热器的机械强度， 以确保其稳定性和 安全性。
经济性：在满足工 艺要求的前提下， 选择价格合理的换 热器。
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
PART ONE
外部壳体：提供稳定的支撑和 保护，防止外部环境对换热器 的干扰
缠绕管：由多个薄壁金属管 绕成，用于热量交换
螺旋缠绕管壳换热器在换热机组中的设计和应用
螺旋缠绕管壳换热器在换热机组中的设计和应用作者：杨克素来源：《西部论丛》2017年第07期摘要：螺旋缠绕管式换热器又称螺纹管缠绕式换热器、螺旋螺纹管换热器，是一种新型高传热系数的换热器，主要适用于介质为汽液的换热。
螺旋缠绕管壳换热器体积小、节能效果明显，故障率低，维护保养工作量少，机组在运行期间可以采用巡检的方式，采用无人值守的方式进行运行；同时在故障时可以采用短信通知的模式及时通知维修人员进行故障的排除，降低人工成本。
基于此，本文主要对螺旋缠绕管壳换热器在换热机组中的设计和应用进行分析探讨。
关键词：螺旋缠绕管壳换热器；换热机组；设计；应用1、前言我国幅员辽阔、人口众多，城镇供暖虽然经过多年的快速发展，但是集中供热覆盖率仍处于较低水平。
目前仅在北方各省的主要城镇建有集中供热系统，且平均覆盖率不到50%；未来随着房地产业的蓬勃发展，城镇化率的提高，区域小锅炉的拆除和旧城区的管网建设改造等均为集中供热市场创造了巨大而持续的需求，居民采暖的热力消费随着经济收入的增加增速在不断增长，集中供热面积的快速增加给螺旋缠绕管壳换热器提供了广阔的应用市场。
2、螺旋管缠绕式换热器的换热机理螺旋缠绕管内的流体在弯曲通道内受到离心力的作用在流道的横截面上形成二次流。
螺旋管的几何形状产生的离心力在流动截面上形成一对对称的漩涡，与主流叠加流体在螺旋管内形成螺旋运动，从而大大增加了换热效果，同时，二次流的冲刷使污垢不易沉淀。
螺旋缠绕管式换热器的壳侧螺旋缠绕管缠绕方向逐层相反，缠绕角与纵向间距设计制造均匀，且管长相同。
因此，随着螺旋缠绕管缠绕直径的增加，各层螺旋缠绕管的数量也相应增加。
这些螺旋缠绕管组成管芯，在壳侧所形成的流道随圆周方向位置的不同而变化，相邻两个盘管呈直列、错列的变化，则流道构成变成为由螺旋缠绕管布置为直列、错列组合排列时的管外流动。
3、螺旋管缠绕式换热器的特点（1）成套设备，安装简易，体积小，（2）可直接利用高压蒸汽换热，无需二次减压；（3）无需密封垫，永不泄漏。
缠绕管式换热器介绍ppt
中国石化荆门分公司 中国石油锦西石化公司 中国石化玉门油田分公司 中国石化茂名分公司
单元名称 150万吨/年重整装置 100万吨/年3#连续重整装置 100万吨/年连续重整装置 180万吨/年催化重整装置 80万吨/年连续重整装置 140万吨/年连续重整装置 60万吨/年催化重整装置 80万吨/年重整装置 30万吨/年重整装置 150万吨/年连续重整装置
现场即可完成维修工作。 强
缠绕管式换热器与壳板换热器的比较
缠绕管式换热器作为一种高效换热器，除具备结构紧凑、高效节能、投资经济 性等高效换热器的一般特征外，还兼有其自身的独特优势。此类换热器的应用特 点，及其与板壳式换热器的比较优势如下：
1. 缠绕管式换热器的换热管采用层间反向螺旋缠绕的结构，极大地改变了流体流动状态，实现 强烈的湍流效果，提高了换热效率。因此，缠绕管式换热器可保证与板壳式换热器相近的换热 效率以及壳程侧更小的压降。
清洗反应产物侧，进料侧必须充液保护。
清洗，管程侧可进行管内机械清洗。
一般，板通道间易沉积。垢物积聚还可能引起板片热应力导致 焊缝开裂。
强，具有自清洗能力。
严格控制升降温速率
并无特别限制升降温速度。
可维修性
抗冲击能力
-
可维修性差，现场膨胀节、焊接壁等修复困难。
抗热冲击、工况波动能力弱，对温差、压差、升降温速率等波 动都可能导致损伤。
-
缠绕管式换热器与壳板换热器的比较
板壳式换热器
缠绕管式换热器
结构型式 承压性能
波纹板片叠装焊接 严格控制两侧压差，始终保持进料侧压力高于反应产物侧。
螺旋形换热管缠绕 管、壳程允许单侧承压
泄漏 清洗 抗垢性能 温度变化适应性
缠绕管式换热器层间距及同层管间距的确定(光光)
缠绕管式换热器层间距及同层管间距的确定缠绕管式换热器是由一组或多组缠绕呈螺旋管状的管子置于壳体之中制成的，又称螺旋管式换热器。
他的特点是结构紧凑、传热面积比直管大，温差应力小，但管内清洗困难，可用于较高粘度的流体加热或冷却。
缠绕管式换热器不仅适用于大型石油化工工艺过程，现今大型氮肥国产化装置也陆续制造了数台大型缠绕管式换热器，并取得了初步成功。
缠绕管式换热器在化工工艺流程中不仅是甲醇洗装备的关键单元设备，而且还是一种节能设备，但由于该设备工艺计算复杂，制造难度极大，工程技术一直被国外林德等公司垄断，国产化进展较小。
多年以来，镇海炼化化肥厂三家单位联合攻关，开展了缠绕管式换热器国产化的一系列研究。
从第一台甲醇换热器成功投入使用以来，已为国家“十五”重大装备国产化依托工程—山东华鲁恒升化工股份有限公司大量生产。
由于缠绕管式换热器的工艺计算复杂，本文将仅涉及到工艺计算的核心内容——换热器层间距及同层管间距的确定。
缠绕管式换热器与传统换热器相比，其优点在于：喘流度高，换热效率高，结构紧凑、空间利用效率高，无换热死区。
缠绕管式换热器之所以具备较传统换热器优越的性能，在于其结构方面的特殊。
传统换热器是浮头式折流板换热器，该换热器的换热管是光滑直管，介质在管内直流，在管中心部分流速快，与管内表面接触的部分流速慢。
其特点如下：1、由于介质在管内直流，因此管内的介质运动状态较为稳定，喘流度小，管中心的介质在流动过程中几乎不会与管内表面附近的介质发生扰动，不能很好的实现热量由管心介质向靠近管内壁介质的转移，从而造成同一界面上，管内表面处的温度接近换热管外表面的介质温度，而越靠近管中心，介质温度与换热管外表面的介质温度相差越大，最终降低了热交换能力。
2、由于换热管是直管，因此，换热管的长度小于壳体的长度，所以换热管的换热面积受到极大的限制。
3、由于壳体内设有折流板，因此根据流体力学知识不难得出在换热过程中必然存在换热死区，以至对换热效率造成影响。
缠绕管式换热器介绍ppt课件
单元名称 50万吨/年连续重整 55万吨/年芳烃装置 80万吨/年重整装置 73万吨/年歧化装置 100万吨/年2#连续重整装置 360万吨/年预加氢装置 30万吨/年重整装置 1# 120万吨/年重整装置 100万吨/年连续重整装置 125万吨/年歧化装置
投用/交付时间 2009-12 2011-07 2012-10 2012-10 2012-12 2015-07 2013-07 2015-12 2014-12 2014-12
缠绕管式换热器介绍
.
缠绕管式换热器典型结构
管程侧接管
上管板
壳程侧接管
壳体
芯体
壳程侧接管
管程侧接管
.
下管板
无膨胀节 无设备法兰/管箱法兰 无壳程折流 换热管左旋右旋交替缠绕 全逆流换热
缠绕管式换热器主要特点
提高能效 单台设备大型化 增强运行可靠性 减小结垢倾向 无内漏 无温差/压差限制 无升/降温速率限制 方便维护
现场即可完成维修工作。 强
缠绕管式换热器与壳板换热器的比较
缠绕管式换热器作为一种高效换热器，除具备结构紧凑、高效节能、投资经济 性等高效换热器的一般特征外，还兼有其自身的独特优势。此类换热器的应用特 点，及其与板壳式换热器的比较优势如下：
1. 缠绕管式换热器的换热管采用层间反向螺旋缠绕的结构，极大地改变了流体流动状态，实现 强烈的湍流效果，提高了换热效率。因此，缠绕管式换热器可保证与板壳式换热器相近的换热 效率以及壳程侧更小的压降。
220万吨/年重整
投用/交付时间 2016
2017-05 2018-04 2016-08 2018年交付 2018年交付 2018年交付 2018-12 2017-09 2017-05
中国石化北海炼化公司 山东万通石油化工有限公司
缠绕式换热器原理介绍
螺旋绕管式换热器
中国石油工程设计有限公司
一、概述
工程中常用的换热器类型主要有管式换热器、管板式换热器、螺旋板式换热器、板翅式 换热器等，换热效率比较高，适用温度范围比较宽的是螺旋板及板翅式换热器，但是其适用 的压力范围比较窄，目前只适用于 4.0MPa 以下的场合。常用管式换热器虽然可以承受比较高 的压力但是其换热效率比较低，比表面积比较小，为了实现小温差换热会使得设备投资非常 高，所以常用管式换热器在设计或选型时规定最小端面温差为 10～15℃（板翅式可以达到 2 ℃），这使得热量回收受到限制，特别是在低温应用场合，换热器的效率几乎可以决定工艺 的成败，所以开发出宽温度范围、宽压力范围的换热器对于工程应用和提高工程建设水平有 非常重要的意义。几种常用换热器对比情况见表 1。
表1
常用换热器对比表
序号 性能与参数对比
管式
列管式
螺旋板式
1 结构形式
直管 直管或 U 型管 平板卷制
2 温度范围（℃） -20～200 -20～200 -20～150
3 端面温差（℃）
>25
>25
>10
4 比表面积（m2/m3）
30
100
350
5 承压范围（MPa） 0～25.0 0～6.4
0～2.5
>5
>2
>2
1000
2000
170
0～1.6
0～4.0 0～22.0
小
很小Βιβλιοθήκη 中不行不行
困难
很差
很差
很好
不适应
不适应
较好
不好
一般
较好
20～100 10～50
螺旋缠绕管式换热器结构
螺旋缠绕管式换热器结构
螺旋缠绕管式换热器是一种常见的换热设备，它的结构通常包
括以下几个部分：
1. 管束，螺旋缠绕管式换热器的核心部件是由一根或多根金属
管子组成的管束。
这些管子可以采用不锈钢、碳钢或其他合金材料
制成，具有良好的耐腐蚀性能和导热性能。
2. 头部，换热器的头部通常包括进出口管道和管束的支撑结构。
进出口管道用于输送流体介质，而支撑结构则用于固定和支撑管束，保证其稳定运行。
3. 外壳，螺旋缠绕管式换热器的外壳是将管束和头部包裹起来
的部分，通常由金属板焊接而成。
外壳的作用是保护管束不受外界
环境的影响，并且在必要时起到保温和防腐的作用。
4. 支撑结构，为了保证换热器的稳定运行，通常会在设备的底
部设置支撑结构，以便将整个换热器固定在地面或设备支架上。
总的来说，螺旋缠绕管式换热器的结构设计旨在保证换热效率
高、运行稳定可靠、维护方便和安全性能好。
不同厂家和不同型号的螺旋缠绕管式换热器在结构上可能会有所差异，但通常都包括上述基本部件。
缠绕管式换热器介绍
缠绕管式换热器介绍缠绕管式换热器是一种常用的换热设备，用于将热量从一个流体传递到另一个流体中。
它由一根或多根管子绕成螺旋形，形成流体流通的通道。
该设计能够提高换热效率，并降低设备的尺寸。
本文将介绍缠绕管式换热器的原理、结构和应用领域。
原理缠绕管式换热器的工作原理基于热传导和流体流通。
将需要传热的流体（通常被称为工作流体）流动在内层管道中，而被加热或被冷却的流体（通常被称为传热流体）流动在外层管道中。
通过传热流体和工作流体的接触，热量从传热流体传递到工作流体中。
在缠绕管式换热器中，传热流体和工作流体分别通过内外两层管道进行流通。
传热流体在外层管道中流动，而工作流体则在内层管道中流动。
这样的设计可以最小化传热流体和工作流体之间的热阻。
结构缠绕管式换热器由两个主要部分组成：壳体和管束。
壳体缠绕管式换热器的壳体通常由金属材料制成，例如不锈钢或碳钢。
壳体包裹着管束，用于保护管束并提供流体流通的通道。
壳体通常具有进口和出口，用于引导传热流体和工作流体进出换热器。
管束管束是缠绕管式换热器的核心部分，由一根或多根管子组成。
这些管子被绕成螺旋形，形成流体流通的通道。
管束通常由金属材料制成，例如铜、不锈钢或钛合金，以确保其耐腐蚀性和高强度。
密封件和支撑装置缠绕管式换热器中的密封件和支撑装置用于保持管束的稳定性，并避免流体泄漏。
这些部件通常由橡胶或金属制成，并安装在壳体的进口和出口处。
应用领域缠绕管式换热器在各个行业都有广泛的应用。
以下是一些常见的应用领域：1.石油和化工工业：缠绕管式换热器用于油田热采、化工反应器、蒸馏塔等设备中的热交换过程。
2.食品和饮料工业：缠绕管式换热器用于食品加工、饮料生产等过程中的热能回收和温度控制。
3.化纤和纸浆工业：缠绕管式换热器用于化纤生产中的溶剂回收和纸浆生产中的热能回收。
4.电力工业：缠绕管式换热器用于电力厂中的汽轮机、锅炉等设备的余热回收。
5.制药工业：缠绕管式换热器用于药品生产中的热能回收和温度控制。
最新 缠绕式换热器研发-精品
缠绕式换热器研发摘要：本文详细阐述了缠绕式换热器的优点，节省能耗。
换热器是一种单体设备，它可以与其它设备组成一个系统。
是化工及制药、石油能源等行业中应用最为广泛的单单体设备。
据统计，换热器在整个设备市场上的份额可以达到30%。
关键词：缠绕式换热器；节能；特殊的结构设计中图分类号： TQ051 文献标识码：A 本技术利用欧文湍流抖振频率原理、声共鸣准则，最终设计出一款双螺旋反向缠绕的换热器，摆脱了传统换热器换热效率低、节能效果差以及容易结垢等弊病。
一、缠绕式换热器可以实现以下技术功能（1）高流速功能。
双螺旋缠绕式换热器壳体小流速高，设计流速可达4.5m/s，流体在壳内形成湍流，直角连接，使流体直接冲刷管壁，使流体全部参与换热。
（2）高换热率。
该项目产品管程长，通常是壳体的几倍，不但有效地增加了单位体积内的换热面积，还能使介质在管内停留的时间更长，换热更充分，且管壁薄，只有0.6mm。
（3）适用高温高压的工作条件。
这种新型的换热器耐温最高可以达到350℃，耐压可以达到1.6MPa，并且设备本身全部采用GB24511-2009标准规定的不锈钢材质，其独特的螺旋缠绕结构本身对热应力具有弹性的自补偿作用，有效避免了热应力的对换热管的损伤，不会由于压力和温度不稳定而引起换热管的变形。
适应性更强、更安全。
二、关键技术（1）采用独创的双螺旋多层换热管紧密反向缠绕技术。
双螺纹缠绕式换热器层与层之间的换热管反向缠绕，每层缠绕因换热管的粗细不同，所采取的工艺手段和工艺参数也不同。
本项目通过反向缠绕技术，对不同的缠绕工艺进行了参数设定，可以达到缠绕后换热管不变形、排列紧密有度、间隙最小和热能利用最大化。
（2）采用90度角连接结构设计，使换热器无结垢死角。
换热器的结垢是一个复杂的过程，它与温度梯度、水质情况、换热管材表面光洁度、流速、流动状态等因素都有关。
在相同工况、水质的条件下，要使换热器降低结垢情况，只有从技术方面进行改进。
缠绕管式换热器
管路复杂度
大型LNG绕管式换热器： 常温的天然气从换热器的底部进入管程，从
过冷的LNG从顶部流出，壳侧内的流体为制冷剂，且从顶 部进入。
4大型LNG绕管式换热器
应用场合：大型陆上天然气液化厂和大型LNG-FPSO ( 浮式 生产储存卸货装置)中的主低温换热器。
液化能力：液化能力已经由最初的100万吨LNG/年增到780 万吨LNG/年。
谢谢！
国外研究现状：年产大于780万吨的单体绕管式换热器和对 FPSO进行结构改进，以适应海上情况
国内研究现状：开封空分正在研发200-300万吨/年LNG的大 型绕管式
4大型LNG绕管式换热器
绕管式换热器的关键技术
材料
结构
传热计算
换热管
(高负荷) (耐低温)
管板 (适应性)
国内 空白
重量 铜或奥氏体不锈钢
结构
连接技术
换热管和管板连接： 强度胀接+密封或焊贴胀+强度焊; 连接性能检验：拉脱、连接和低温
换热管与中心筒的连接：铝垫条无法直接固定在中心筒上， 第一层管仅作为垫条固定使用
热负荷均匀 预冷段、液化段和过冷段热负荷合理分配，互相协调
应力载荷均匀
中心筒缠绕技术：芯体总层数是49层，为了解决芯体受力 不均匀问题，在缠绕到第35层时增加第二个中心筒。通过 翼板把两个中心与壳体连接在一起
在传热模型建立上，考虑弯曲率和扭转率对管内流 动的影响。
结果表明，与弯曲率相比，扭转率对管内的流动影 响极小。弯曲率使流动截面出现两个旋转方向不同 的漩涡，而扭转率只是使一个漩涡的中心角度发生 扭转，失去对称性。
管内流动几何模型
2绕管式换热器
壳侧传热与流动研究
缠绕管式换热器
缠绕管式换热器缠绕管式换热器不仅是大型化工工艺过程重要的设备，而且是一种高效节能的设备。
这种换热器结构复杂，价格昂贵，而且处于装置关键部位，因此一旦这些换热器发生泄漏，整套装置必须要停工，而且重新制造一台最快需要半年，企业的损失将非常巨大。
正常换热器的使用寿命一般在12～20年左右，企业可以根据实际使用情况和使用寿命的期限来有计划地进行更换，但是在国内也有很多企业由于对绕管换热器的全过程管理不到位，使用了很短时间即发生了质量问题。
为了确保缠绕管换热器长周期运行，对缠绕管换热器使用的全过程管理十分必要。
1、缠绕管式换热器简介缠绕管式换热器由绕管芯体和壳体两部分组成（图1）。
绕管芯体由中心筒、换热管、垫条及管卡等组成。
换热管紧密地绕在中心筒上（图2），用平垫条及异形垫条分隔，保证管子之间的横向和纵向间距，垫条与管子之间用管卡固定连接，换热管与管板采用强度焊加贴胀的连接结构，中心筒在制造中起支承作用，因而要求有一定的强度和刚度。
壳体由筒体和封头等组成。
它应用于工程的主要优点有：a. 结构紧凑，单位容积具有较大的传热面积。
对管径8～12mm 的传热管，每立方米容积的传热面积可达100～170m2；b. 可同时进行多种介质的传热；c. 管内的操作压力高，目前国外最高操作压力可达21. 56MPa；d. 传热管的热膨胀可自行补偿；e. 换热器容易实现大型化。
2、缠绕管式换热器的工业应用情况在国外，缠绕管式换热器广泛应用于大型空气分离装置的过冷器及液化器（液体氧、液体氨装置），林德公司在合成氨甲醇洗系统中推出的缠绕管换热器系列正是充分发挥了该种换热器的作用。
缠绕管式换热器在我国目前主要应用于大化肥合成氨装置（美国德士古工艺）中甲醇洗工段，每套装置中一般有6台缠绕管式换热器，这些换热器的具体情况见表1。
在我国最早的十多套装置中的缠绕管换热器大都已更换，其中大都是已到使用寿命限期，但也有不少为管理不善而造成的损坏。
