城市给水管网设计计算说明书
给水排水管网课程设计说明书及计算书q
给水排水管网课程设计说明书及计算书q水是人类生活、工农业生产和社会经济进展的重要资源，科学用水和排水是人类社会进展史上最重要的社会活动和生产活动内容之一。
专门是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程差不多进展成为都市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产进展的基础保证。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和都市化集合居住的产物，是现代化都市最重要的基础设施之一，是都市社会文明、经济进展和现代化水平的重要标志。
专门是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于都市给排水系统在新的时期给予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，依照都市的具体情形，科学规划设计都市给排水管网系统是一个专门重要的课题。
课程设计是学习打算的一个重要的实践性学习环节，是对前期所学基础理论、差不多技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计要紧包括管网的定线、流量的设计运算、清水池容积的确定、管网的水力运算、管网平差和消防校核。
排水管网设计要紧包括排水管网定线、设计流量运算和设计水力运算。
目录第一章设计任务书 (4)第二章给水管网设计说明与运算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的阻碍因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计运算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的运算 (8)2.2.3 管网水力运算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量运算 (20)2.3.3二级泵站扬程的确定 (20)2.3.4 水泵校核 (21)第三章排水管网设计说明与运算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (23)3.3污水管网的布置 (23)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 操纵点的确定 (24)3.4.3 污水管道系统设计参数 (24)3.4.4 污水管道上的要紧构筑物 (25)3.5污水管道系统水力运算 (26)3.5.1 污水流量的运算 (26)3.5.2 集中流量运算 (27)3.5.3 污水干管设计流量运算 (27)3.5.4 污水管道水力运算 (29)3.6管道平面图及剖面图的绘制 (30)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (34)结论 (35)总结与体会 (35)参考文献 (36)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
第6章给水管网的设计计算
ql
qx
qt
1 ql
q
L
ql
qt
ql
L
dx
ql qt
x
qt
qx
qt
ql
L L
x
ql
L L
x
qt / ql
dh
dx qx2
dx
ql2
L L
x
2
h
L 0
dh
L
ql
2
2
1 3
hij
Hi
H
j
L d
2
2g
8
2D5g
LQ 2
LQ2 SQ2
6.2 管网图形及简化
➢管网计算中，城市管网现状核算、现有管网扩建计 算最为常见。
➢除新设计管网，定线和计算仅限于干管，对改建和 扩建管网往往适当简化，保留主要干管，略去次要、 水力条件影响较小的管线。
➢管网图形简化是在保证计算结果接近实际情况的前 提下对管线进行的简化，这样能减轻计算工作量。
节点：有集中流量进出、管道合并或 环：起点与终点重合的管线 分叉以及边界条件发生变化的地点
忽略：管网中主要起联络作 用的管段，由于正常运行时 流量很小，对水力条件影响 很小，计算时可忽略。
分解
忽略
管段合并：长度近似相等、 彼此几乎平行且相距很近的 两条管段计算时可合并。
节点合并：距离很近的两个节 点计算时可视为一个节点。
管网图形及简化
经分解、合并和省略 等，管网由原来42个
环减少到21环。
使环状网某些管段流量为零，即将环状网改成树状 网，才能得到最经济的流量分配，但树状网并不能 保证可靠供水。
环状网流量分配时，应同时照顾经济性和可靠性。
管网设计说明书
设计说明书一、设计总说明1、设计要求：（1）进行给水管道系统及其附属构筑物的设计，并达到扩大初步设计的水平。
要求管道水头损失采用海曾—威廉公式进行计算（注明系数Ch 取值）0.05m ，大环为0.10m ，设计成果包括给水管道系统总图A1一张，给水主干管的纵剖面图A2一张。
（2）按完全分流制完成一座小城镇的排水管道工程设计，进行污水管道系统和雨水管道系统的设计计算，并达到扩大初步设计的水平。
设计成果包括污水、雨水管道系统总平面图A1一张，污水主干管的纵剖面图A2一张。
2设计资料（1）南方某小城镇规划总平面图一张，图中尺寸为实际尺寸，单位m ，图中标有等高线、水体、工厂分布及街坊道路、铁路布置等，用户要求最小服务水头20.00m 。
（2）城区人口分布见附表一。
（3）集中流量：火车站用水量 370 m 3/d ，均匀用水。
污水出口埋深2.00m ， （4）医院用水量 260 m 3/d ，均匀用水，污水出口埋深2.00m 。
（5）工厂分三班制，生产污水经处理后可以与生活污水混合排放至市政管网。
详细资料见附表二。
出口埋深均为1.50m 。
（6）土壤无冰冻。
土质良好。
（7）水文资料：设计最高水位83.0 m ；设计最低水位65.2 m ；常水位 78.6 m 。
（8）夏季主风向：东南风。
冬季：北风。
（9）该市的地势如平面图所示，地下水位在地面以下3.5米。
（10）城区各类地面性质所占百分比如附表三。
（11）气温：最高温度38.8℃，最低－3.5℃。
（12）降雨强度公式：q =1930(1+0.58lgP)(t+9)0.66L/s ha 。
附 表 一:本次给排水管网设计的地区是南方某小城镇，该地区自北向南倾斜，地形比较平坦，城区中部处有一条铁路将城区分为南北两个区域，城区南部有一条自西向东流动的河流，城区分为三个区域，设计人口约为12.2万人，用户要求的最小服务水头为20.00m。
此外，一区有2个工厂和1个火车站，二区有1个工厂，三区有1个医院和1个公园。
给水课程设计
给水排水管网系统课程设计计算书设计题目： D市某城区给水管网工程设计学院：专业：班级：姓名：指导教师：完成日期：答辩日期：目录1.基础资料 (1)1.1设计原始资料 (1)1.1.1城市平面图 (1)1.1.2城市概况 (1)1.1.3气象资料 (2)1.1.4水文地质资料 (2)1.2设计内容 (2)1.3设计成果及要求 (3)1.3.1绘制图纸 (3)1.3.2设计说明与计算书 (3)1. 4进度安排 (3)1. 5评分标准 (3)1. 6参考资料 (3)2.给水管网 (4)2.1输配水系统布置 (4)2.1.1水源与取水点的选择 (4)2.1.2取水泵站的位置： (4)2.1.3水厂厂址选择 (4)2.1.4输水管渠定线 (4)2.1.5配水管网 (4)2.2设计用水量及其调节构筑物相关计算 (5)2.2.1设计用水量计算 (5)2.2.2设计用水量变化规律的确定 (6)2.2.3清水池调节容积的计算 (7)2.2.4清水池和水塔容积设计 (8)2.3经济管径确定 (9)2.3.1沿线流量及节点流量 (10)2.3.2初始分配流量 (10)2.3.3管径的确定 (11)2.4管网水力计算 (13)2.4.1管网平差 (13)2.4.2水泵的选定 (18)2.4.3水塔高度设计 (20)2.5管网设计校核 (20)2.5.1最高时加消防时校核： (20)2.5.2水塔转输工况校核： (26)2.5.3最不利管段发生故障时的事故校核： (32)2.6管材及管道附件： (38)课程设计总结 (41)参考资料 (41)1.基础资料1.1设计原始资料1.1.1城市平面图城市总平面图一张(1:5000)，设计年限按10年考虑。
1.1.2城市概况(1)城区地形平坦，城镇人口密度为225cap/ha，最高日综合生活用水定额120L/(cap·d)，用水普及率为95%，室内均有给排水卫生设备，但无淋浴设备，房屋平均层数6~7层。
排水管网课程设计说明书计算书
一排水管网设计说明书.................................................................................... 错误!未定义书签。
1总论................................................................................................................... 错误!未定义书签。
1.1 设计依据.............................................................................................. 错误!未定义书签。
1.2 城市概况原始资料.............................................................................. 错误!未定义书签。
1.3 设计原则.............................................................................................. 错误!未定义书签。
1.4 设计范围和任务.................................................................................. 错误!未定义书签。
2方案选择和拟定............................................................................................... 错误!未定义书签。
2.1 排水体制的拟定.................................................................................. 错误!未定义书签。
市政给排水管网毕业设计说明

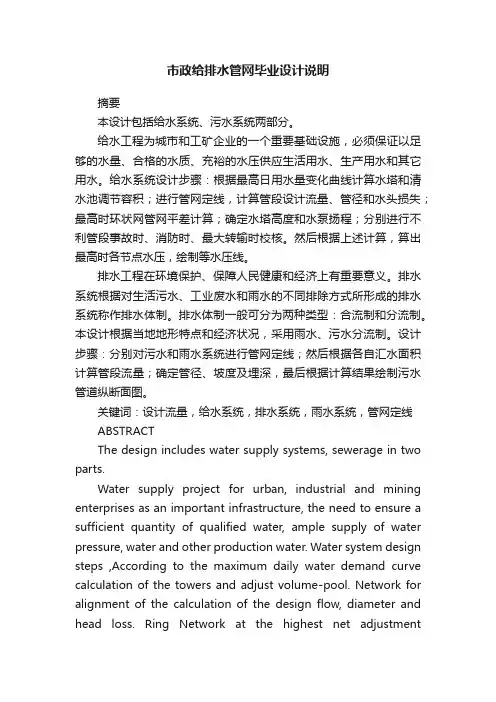

市政给排水管网毕业设计说明摘要本设计包括给水系统、污水系统两部分。
给水工程为城市和工矿企业的一个重要基础设施，必须保证以足够的水量、合格的水质、充裕的水压供应生活用水、生产用水和其它用水。
给水系统设计步骤：根据最高日用水量变化曲线计算水塔和清水池调节容积；进行管网定线，计算管段设计流量、管径和水头损失；最高时环状网管网平差计算；确定水塔高度和水泵扬程；分别进行不利管段事故时、消防时、最大转输时校核。
然后根据上述计算，算出最高时各节点水压，绘制等水压线。
排水工程在环境保护、保障人民健康和经济上有重要意义。
排水系统根据对生活污水、工业废水和雨水的不同排除方式所形成的排水系统称作排水体制。
排水体制一般可分为两种类型：合流制和分流制。
本设计根据当地地形特点和经济状况，采用雨水、污水分流制。
设计步骤：分别对污水和雨水系统进行管网定线；然后根据各自汇水面积计算管段流量；确定管径、坡度及埋深，最后根据计算结果绘制污水管道纵断面图。
关键词：设计流量，给水系统，排水系统，雨水系统，管网定线ABSTRACTThe design includes water supply systems, sewerage in two parts.Water supply project for urban, industrial and mining enterprises as an important infrastructure, the need to ensure a sufficient quantity of qualified water, ample supply of water pressure, water and other production water. Water system design steps ,According to the maximum daily water demand curve calculation of the towers and adjust volume-pool. Network for alignment of the calculation of the design flow, diameter and head loss. Ring Network at the highest net adjustmentcalculation; Identify high towers and pumps lift.Were adverse possession of the accident, fire, the biggest transfer when checking. Then Based on the above calculations, calculated at the maximum node pressure, drawing water pressure line.Drainage projects in environmental protection, protection of the people's health and economic importance. According to the drainage system of domestic sewage, industrial wastewater and stormwater different exclusion as a result of the drainage system known as the drainage system. Drainage system can be divided into two general types : Combined and triage system. According to the design characteristics of the local terrain and the state of the economy, use of rainwater and sewage triage system. Design steps : Respectively of sewage and stormwater systems network alignment. Then according to their respective catchment area of pipe flow; Determined diameter, depth and slope,Finally, according to the results section of map drawing sewers.KEY WORDS: Design flow，Water-supply System, Drainage system,Stormwater system，Pipe network fixed-line目录前言 (1)1．1 原始资料.... .. (2)1．2 设计任务 (2)1．3 排水体制选择 (2)1．3．1 排水系统规划设计原则 (2)1．3．2 排水系统体制的选择 (3)1．4 污水管道的设计 (4)1．4．1 在小区平面图上布置污水管道 (4)1．4．2 街区编号并计算其面积 (5)1．4．3 划分设计管段及计算设计流量 (6)1．4．4 水力计算 (9)1．4．5 绘制管道平面图和纵剖面图 (10)1．4．6 注意事项 (11)参考文献 (19)致 (20)前言在我国，给水排水是一个传统的行业和学科，传统给水排水自本世纪初形成和逐步完善以来一直是土木工程的一部分。
城市给水管网设计计算说明书
华侨大学化工学院课程论文某城市给水管网的设计课程名称给水排水姓名学号专业2007级环境工程成绩指导教师华侨大学化工学院印制2010 年 06 月 25 日目录第一章设计用水量 (3)1.1用水量的计算 (3)1.2管网布置图 (4)1.3 节点流量计算 (4)第二章管网水力计算 (5)1.1 初始流量分配 (6)1.3事故流量校正 (9)1.2消防流量校正 (12)第三章水泵的选取 (15)第四章设计总结 (15)4.1 设计补充 (16)4.2 设计总结 (16)第一章设计用水量一、用水量的计算：1、最高日居民生活用水量Q1城区规划人口近期为9.7万，按居民生活用水定额属于中小城二区来计算，最高日用水量定额在100～160L/cap.d，选用Ｑ＝130L/cap.d，自来水普及率为1。
故一天的用水量为Q1＝qNf=130×9.7×104×1=12610m3／d 。
：2、企业用水量Q2企业人员生活用水量和淋浴用水量可按：生活用水，冷车间采用每人每班25Ｌ，热车间采用每人每班35Ｌ；淋浴用水，冷车间采用每人每班40Ｌ，热车间采用每人每班60L。
企业甲：冷车间生活用水量为：3000×25=75000L=75m3/d冷车间淋浴用水量为：700×40×3=84000L=84m3/d热车间生活用水量为：2700×35=94500L=94.5m3/d热车间生活用水量为：900×60×3=162000L=162m3/d则企业甲用水量为75+84+94.5+162=415.5m3/d企业乙：冷车间生活用水量为：1800×25=45000L=45m3/d冷车间淋浴用水量为：800×40×2=64000L=64m3/d热车间生活用水量为：1400×35=49000L=49m3/d热车间生活用水量为：700×60×2=84000L=84m3/d则乙车间用水量为：45+64+49+84=242m3/d则企业用水量Q=415.5+242=657.5m3/d2：3、道路浇洒和绿化用水量Q3⑴、道路浇洒用水量：道路面积为678050m2道路浇洒用水量定额为1～1.5L/(m2·次)，取1.2L/(m2·次)。
给水管网设计说明书
设计说明书一.原始资料设计任务为陕西中部A县给水系统。
1、设计年限与规模：设计年限为2020年，主要服务对象为该城区人口生活与工业生产用水，包括：居民综合生活用水，工业企业生产、生活用水，市政及消防用水，不考虑农业用水。
2、水文情况：本县地势较平缓，附近有地表水源，考虑城区发展及供水安全可靠，采用环状网得布置形式，管线遍布整个供水区，保证用户有足够得水量与水压。
3、气象情况：该地区一年中各种风向出现得频率见远期规划图中得风向玫瑰图，冬季冰冻深度0、5米。
4、用水情况：城区2011年现状人口13、5万人；人口机械增长率为5%。
，设计水平年为2020年。
城区最高建筑物为六层（要求管网干管上最不利点最小服务水头为28、00米）。
消防时最低水压不小于10、00米。
要求供水符合生活饮用水水质标准（无论生活用水与生产用水）。
无特殊要求。
采用统一给水系统。
用水普及率为100 %。
综合生活用水逐时变化表二.设计内容1、给水量定额确定(1)参照附表1 (a)选用得居民综合生活用水定额为240L/cap、d(2)工企业内工作人员生活用水量根据车间性质决定，一般车间采用每人每班25L，高温车间采用每人每班35L。
(3)浇洒街道用水量定额选用2、5L/m、d。
浇洒绿地用水量定额为2L/m2、d o(4)参照附表3该城市同一时间内可能发生火灾2次，一次用水量为45L/S。
2、设计用水量计算(1)最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路与绿化用水、未预见用水与管网漏失水量。
(一)城市综合用水量计算：设计年限内人口为14、12万人，综合生活用水定额采用240L/cap d最高日综合生活用水量Q：Q1 =qNf城市最高日综合生活用水，m3/ d;q ----- 城市最高日综合用水量定额，L/（cap、d）;N ----- 城市设计年限内计划用水人口数；f ――城市自来水普及率，采用f=100% 所以最高日综合生活用水为：Q1=qNf=0、24*141200*100%=33888m3/d=39、2 22L/s（二）工业用水量计算工业生产用水2000+1000+600=3600m3/d=4、1 7L/s 。
给排水管网设计说明书
给排水管网综合设计说明书参考目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择2.1.2净水厂的位置选择2.1.3二级泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.3给水管道的管材、接口及附件第3章排水管道设计3.1 设计方案比选3.1.1 排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4跌水井的设置原则3.1.5检查井的设置原则3.2 污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3污水干管的敷设方式、管材、接口及管道衔接3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管网主要工程量表第4章给水管道综合设计4.1 管网综合设计的原则4.2设计范围及内容4.3各管线现状4.4各管网布置方案、管道材料记主要设计参数4.5管线综合平面布置4.6管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1规划人口计算1.1.2水量计算1.2二泵站供水及及清水池，调节水池容积计算1.2.1二级泵供水方案设计1.2.2．清水池，调节水池容量计算1.3管网水力计算1.3.1．确定管网计算情况1.3.2．根据每种计算情况确定水塔、小泵的供水量及每一管段的计算流量1.3.3. 管网水力计算1.3.4各工况下的管网校核1.3.4.1用水最高时的管网平差1.3.4.2校核消防时的流量和水压要求1.3.4.3校核事故时的流量和水压要求1.4确定二泵站扬程、调节水池最低水位标高及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1生活污水设计流量计算2.1.2工厂生活污水及生产废水设计污水量计算2.1.3划分设计管段及计算设计流量2.1.4污水管道水力计算2.1.5其他，如污水管过江方法的选择和计算2.2雨水管网设计2.2.1 划分排水流域、管道定线、划分设计管段2.2.2计算各设计管段的汇水面积2.2.3雨水管道径流系数ψ2.2.4单位面积径流量2.2.5 雨水管道的水力计算结束语参考文献附录第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务第二章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择给水系统分为统一给水系统和分系统给水系统（包括分质给水系统、分区给水系统及多水源给水系统）。
给水管网设计说明书
一、设计题目：广东省某城市的给水管网初步设计 二、原始资料： 1.条件图：1：5000 城市平面图
87 85 84 83
工厂 工厂II
公园
2.城市各区密度： Ⅰ区 13.2 万人 3．城市居住房中的卫生设备情况： Ⅰ区：室内卫生设备情况（有给水、排水、沐浴） 4．城市中房屋的平均层数： Ⅰ区 6 层； 5.工业用水情况： 城市中有下列工业企业，其位置在城市平面图； 3 （1）Ⅰ厂，生产用水量 4000 米 /天。 工人总数 3000 人，分 3 班工作，热车间占 25%， 第一班 1000 人，使用沐浴者 500 人；其中热车间 300 人 第二班 1000 人，使用沐浴者 500 人；其中热车间 300 人 第三班 1000 人，使用沐浴者 500 人；其中热车间 300 人
3.1.4 全市最高日用水量变化曲线 按逐时用水量计算表，绘制最高时用水量变化曲线，依此确定二泵站的供水曲线。
占最 高日 用水 量百 分数 （%） 3 2 1
1 2
时间（ ）
城市用水量变化曲线
1-用水量变化曲线; 2-二级泵站设计供水线
二泵站根据用水情况确定为二级工作制，一泵站采用一级均匀供水。 根据全市逐时用水量变化表得出的最高日最大时用水量百分比， 可确定一、 二级泵站的 供水曲线。通过列表计算清水池和水塔调节容积，可确定是否需设水塔。
m3 ；
W 2 ——消防用水量， m 3 ，居住区和工厂可按 2h 火灾延续时间的消防用水量计算； W 3 ——水厂冲洗滤池和排泥等生产用水量 m 3 ，等于最高日用水量的 5%～10%；本设计 采用 5%； W4——安全水量，m 。本设计为清水池取规则容积参数。
3
W1 10.28%Qd 10.28% 5.548812 104 5704.18m3 W2 2 2 65 10 3 3600 936m3 W3 5%Qd 5% 5.5488 10 4 2774.41m3
给水管网计算
一、用水量计算1 最高日用水量1．1最高日生活用水量基本数据：由原始资料知该城市位于二分区,在设计年限内人口数6.0万,查《室外给水设计规范》（GB 50013-2006）可知该城市为中小城市。
最高日综合活用水定额生：150～240 L/（cap•d）。
根据资料显示人口数，选取q=240 L/（cap•d）。
城市的未预见水量和管网漏失水量按最高日用水量的20%计算。
=∑qNf/1000根据公式 Q1―—城市最高日生活用水，m³／d；Q1q――城市最高综合生活用水量定额，取240 L/（cap•d）；Ｎ――城市设计年限内计划用水人口数（cap）；f――城市自来水普及率，采用f=100%则该城市最高日生活用水量为：=（240×6.0×104×100%）/1000=14400 m³/d=166.67 L/sQ11．2工业企业职工的生活用水和沐浴用水量工业企业职工的生活用水量和淋浴用水量，可按《工业企业设计卫生标准》确定。
选取如下数据：职工生活用水量：冷车间按每人每班25升计，热车间按每人每班35升计；职工淋浴用水量：均按每人每班50升计。
则企业甲职工的生活用水和沐浴用水量为：=(25×3×1200+35×3×900)/1000+(50×600×3)/1000=274.50 m³/d Q21企业乙职工的生活用水和沐浴用水量为：=(25×2×1000+35×2×800)/1000+(50×800×2)/1000=239.00 m³/d Q22所以工业企业职工的生活用水和沐浴用水量为：=274.50+239.00=513.5 m³/d =5.94 L/sQ21．3浇洒道路大面积绿化所需的水量洒道路用水量为每平方米路面每次1-1.5L，大面积绿化用水量可采用1.5-2.0L/(d·m²)。
给水排水课程设计计算说明书
给⽔排⽔课程设计计算说明书给⽔管⽹计算说明书⼀⽤⽔量计算基本数据：由原始资料该城镇位于福建,⼈⼝数2.8万,查《室外排⽔设计规范》可知该城市位于⼀分区，为中⼩城市。
远期规划⽤⽔单位数如下：从设计规范查出：居民综合⽣活⽤⽔定额采⽤350L/cap.d；浇洒道路⽤⽔量按每平⽅路⾯每次2.5L，每⽇2次计算；绿化⽤⽔量按2L/次.m2 计算；城市的未预见⽔量和管⽹漏失⽔量按最⾼⽇⽤⽔量的25%计算；消防⽤⽔量按同⼀时间内的⽕灾次数2次，⼀次灭⽕⽤⽔量25L/S计算；最⾼⽇城市综合⽤⽔的时变化系数按1.5计算。
：1.1居民最⾼⽇⽣活⽤⽔量Q1Q=qN/1000＝350×2.8×104/1000＝9800 m３/d1―—城市最⾼综合⽣活⽤⽔，m３/d；式中 Q1q――城市综合⽤⽔量定额，Ｌ／（cap.d）；Ｎ――城市设计年限内计划⽤⽔⼈⼝数；:1.2绿化⽤⽔量Q3Q=qN/1000=2.0×8.26×104/1000＝165.2 m３/d3―—城市绿化⽤⽔，m３／d；式中 Q3q――城市绿化⽤⽔量定额，Ｌ/（m2.d）；Ｎ――城市最⾼⽇绿化⽤⽔⾯积，（m2）。
:1.3浇洒道路⽤⽔量Q2Q=qNf/1000=2.5×42.75×2×104/1000＝2137.5m３/d2式中 Q2―—城市浇洒道路⽤⽔，m３/d；q――城市浇洒道路⽤⽔量定额，Ｌ／（m2.次）；Ｎ――城市最⾼⽇浇洒道路⾯积，（m2）；f――城市最⾼⽇浇洒道路次数。
1.4 未预见⽔量和管⽹漏失⽔量Q4:Q4=0.25×（Q1＋Q2＋Q3）=0.25×(9800＋165.2＋2137.5)＝3025.675 m３/d 1.5 最⾼⽇设计⽤⽔量:Q d =Q1＋Q2＋Q3＋Q4=9800＋165.2＋2137.5＋3025.675＝ 15128.375 m３/d (取15200 m３/d)1.7 最⾼⽇最⾼时⽤⽔量Q h = Kh×Qd/24= Qd×1.5/24=950（m3/h)=263.89(L/s)⼆管段设计流量计算管⽹定线取决于城市平⾯布置，供⽔区地形，⽔源和调节⽔池位置，街区和⼤⼯业集中⽤⽔等。
给水排水管网系统课程设计说明书
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。
3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。
（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。
（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。
4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。
5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。
（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。
给水管网课程设计计算说明书
《给水管网课程设计》计算说明书2012年12月31日目录一、布置给水管网 (3)二、设计用水量及流量计算 (5)1、计算设计用水量 (5)2、计算实际管长和有效管长 (5)3、计算比流量、沿线流量、节点流量 (7)三、管网平差计算 (9)1、初步分配管段流量和设定水流方向 (9)2、选择管径 (9)3、初步分配各管段最高时流量以及管长、管径的选取 (9)4、哈代-克罗斯法校核环状管网 (12)5、确定水泵扬程H p并求出各节点水压和自由水头 (15)四、管网核算 (17)1、消防时的管网校核 (17)2、确定消防校核后水泵扬程H p及各节点水压和自由水头··203、最不利管段发生故障时的管网校核 (21)4、确定事故校核后水泵扬程H p及各节点水压和自由水头··24五、成果图绘制 (26)1、绘制给水管网平面布置图及节点详图和消火栓布置 (26)2、绘制最高时给水管网平面布置图 (26)3、绘制消防时给水管网平面布置图 (26)4、绘制事故时管网平面布置图 (26)六、总结 (27)七、参考文献 (28)一、布置给水管网1、水源与取水点的选择所选水源为D县南面的潇水河，取水点选在水质良好的河段即河流的上游，并且靠近用水区。
2、取水泵站和水厂厂址的选择：取水泵站选在取水点附近，用以抽取原水。
水厂选在不受洪水威胁，卫生条件好的河段上游。
由于取水点距离用水区较近，可以考虑水厂与取水泵站合建。
3、给水管网布置（1）原则：符合城市规划，考虑远期发展保证供水安全、可靠管网遍布整个供水区域力求管线短捷（2）布置形式：该设计区域为D县中心城区，不允许间断供水，适宜布置成环状网，可靠性高，水锤危害小。
（3）选取控制点：根据D县规划平面图，选择最高最远点最为控制点。
（4）定线：干管：先布干管，延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致，线路最短，遍布供水区域，干管平行间距为500—800m左右，沿规划道路，靠近大用户。
给水管网设计说明书
1、水厂的位置及管网布置1.1 水厂选址原则厂址选择应在整个给水系统设计方案中全面规划，综合考虑，通过技术经济比较确定。
在选择厂址时，一般应考虑一下几个问题：①厂址应选择在工程地质好的地方，一般选在地下水位低，承载力较大，湿陷性等级不高，岩石较少的地方，以降低工程造价和便于施工。
②水厂应尽可能设置在交通方便，靠近电源的地方，以利于施工管理和降低输电线路的造价。
并考虑沉淀池排泥及滤池冲洗水排除方便。
③当取水地点距离用水区较近时，水厂一般设置在取水构筑物的附近，通常与取水构筑物建在一起，当取水地点距离用水区较远时，厂址选择有两个方案，一是将水厂设置在取水构筑物附近，另一是将水厂设置在离水区较近的地方。
前一种方案的主要优点是：水厂和取水构筑物可集中管理，节省水厂自用水的输水费用并便于沉淀池排泥和滤池冲洗水排除，特别对浊度较高的水而言。
但从水厂至主要用水区的输水管道口径要增大，管道承压较高，从而增加了输水管道的造价，特别是当城市用水量逐时变化系数较大及输水管道较长时；或者需要在主要主要用水区增设水厂（消毒、调节和加压），净化后的水由水厂送至配水厂，再由配水厂送至管网，这样也增加了给水系统的设施和管理工作。
后一种方案于前者正好相反。
对于高浊度水源，也可将预沉构筑物与取水构筑物建在一起，水厂其余部分主要设置在用水区附近。
以上不同方案应综合考虑各种因素并结合其它具体情况，通过技术经济比较决定。
1.2 水厂位置的选择该区在南部河流上游，水厂地面标高90.1m，水厂处不受洪水威胁。
土壤为粘土，承载力较好，便于施工。
水厂所处位置不占农田。
水厂距离供水区较近，交通便利，靠近电源，市政管网完善。
1.3 管网布置形式给水管网的布置的布置应满足一下要求：①按照城市规划平面图布置管网，布置时应考虑给水系统与分期建设的可能，并留有充分的发展余地；②管网布置必须保证供水安全可靠，当局部管网发生事故时，断水范围应减到最小；③管网遍布在整个给水区，保证用户有足够的水量和水压；④力求以最短距离敷设管线，以降低管网造价和供水费用。
市政管网排水课程设计计算说明书
《厦门同安区排水管网划》课程设计学生姓名：学号：专业班级：指导教师：二○一二年一月十日目录1.课程设计目的 (2)2.课程设计题目描述和要求 (2)3.课程设计报告内容 (2)4.结论 (27)参考书目 (27)1.课程设计目的课程设计是学生对排水管网的基础理论，基本知识结合具体工程实践加以巩固提高，结合应用和深化理解的重要过程，是理论联系实际的重要教学环节，是锻炼独立思考问题，独立分析问题能力的重要途径。
通过课程设计使学生在不同程度上提高查阅文件、撰写设计说明书、计算书及工程设计绘图的能力，为以后毕业设计打下必要的基础。
2.课程设计题目描述和要求2.1 课程设计题目描述本课程设计题目为：厦门同安区排水管网系统规划设计。
2.2 课程设计要求内容要求：a、污水管道平面图布置；b、雨水管道平面图布置；c、污水管道和雨水管道的剖面图。
成果要求：a、课程设计成果包括：设计计算说明书、图纸两部分。
b、课程设计计算说明书既要结合教学要求，又要参考国家有关设计规范，按一定深度和学校规定格式进行编写。
c、设计计算说明书内应有设计过程采用的计算公式，计算数据的结果，计算简图、表格。
3.课程设计报告内容3.1 污水管网系统规划设计3.1.1 污水管网设计主要任务(1)污水管网总设计流量及各管段设计流量的计算。
(2)污水管网各管径、埋深、衔接设计与水力计算。
(3)污水提升泵站设置与设计(4)污水管网施工图绘制等。
3.1.2 污水管网系统设计3.1.2.1 确定排水区界、划分排水流域一般地，流域边界应与分水线想符合。
在地形起伏及丘陵地区，流域分界线与分水线基本一致。
在地形平坦无显著分水线的地区，应使干管在最大埋深的情况下，让绝大部分污水自流排出。
根据厦门同安区土地利用规划图，查看其地形可知镇区西部地势较高，大致呈从西东逐渐降低的地形，污水厂建于同安区正东部。
因此，综合考虑各因素，根据地形布置污水管网，并根据污水管网图将镇区划分为116个污水区域，将它们一次编号，在同安区东部沿规划范围线布置一条主干管，其他5条干管均汇入该主干管。
某城镇给水管网设计
给水管网课程设计徐州市某城镇给水管网设计学生姓名刘金学院名称环境工程学院专业名称给水排水工程学号Xxxx指导教师xxxx2014年月日目录1 计算说明书 (1)1.1 课程设计的原始数据 (1)1.1.1原始资料 (1)1.2 管网及输水管的定线 (1)1.2.1 输水管的定线 (1)1.2.2城市配水系统定线 (1)1.2.3定线图 (2)1.3 设计用水量计算................................................................................. 错误！未定义书签。
1.3.1 城市最高日综合生活用水量 (2)1.3.2 工业企业用水量Q2+Q3 (3)1.3.3浇洒道路和绿化用水量Q4 (3)1.3.4管网漏失水量和未预见水量和消防用水量Q5、Q6、Q7 (4)1.3.5最高日设计用水量Qd (4)1.4 输水管径的确定 (4)1.5管网管径计算 (5)1.5.1沿线流量计算 (5)1.5.2节点流量计算 (7)1.5.3管段设计流量分配计算 (8)1.5.4输水管径的确定 (9)1.6管网平差的计算 (9)1.7平差后流量的分配 (11)1.8节点水压计算 (11)1.9泵站扬程设计 (12)1.10管网消防校核计算 (12)2．注意事项 (13)3.认识与小结 (14)参考文献 (15)1 计算说明书1.1 课程设计的原始数据1.1.1原始资料1)该城镇位于徐州市，城镇设计居住人口为2.6万。
城市地形图见另页，比例为1：3000，设计房屋卫生设备标准为室内有卫生设备但无淋浴设备，城市建筑按六层考虑。
2)该城镇各企业单位最高集中用水量为：甲企业：2600米3/日；乙企业：3800米3/日；丙企业：2600米3/日；3)该地区最大冻土深度30厘米。
4)该地区地下水位深度450厘米。
1.2 管网及输水管的定线1.2.1 输水管的定线根据《GB50013-2006》的规定，输水管（渠）线路的选择，应根据下列要求确定：1) 尽量缩短管线的长度，尽量避开不良地质构造（地质断层、滑坡等）处，尽量沿现有或规划道路敷设；2) 减少拆迁，少占良田，少毁植被，保护环境；3) 施工、维护方便，节省造价，运行安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华侨大学化工学院课程论文某城市给水管网的设计课程名称给水排水姓名学号专业2007级环境工程成绩指导教师华侨大学化工学院印制2010 年06 月25 日目录第一章设计用水量 (3)1.1用水量的计算 (3)1.2管网布置图 (4)1.3 节点流量计算 (4)第二章管网水力计算 (5)1.1 初始流量分配 (6)1.3事故流量校正 (9)1.2消防流量校正 (12)第三章水泵的选取 (15)第四章设计总结 (15)4.1 设计补充 (16)4.2 设计总结 (16)第一章设计用水量一、用水量的计算1、最高日居民生活用水量Q1：城区规划人口近期为9.7万，按居民生活用水定额属于中小城二区来计算，最高日用水量定额在100～160L/cap.d，选用Ｑ＝130L/cap.d，自来水普及率为1。
故一天的用水量为Q1＝qNf=130×9.7×104×1=12610m3／d 。
2、企业用水量Q2：企业内人员生活用水量和淋浴用水量可按：生活用水，冷车间采用每人每班25Ｌ，热车间采用每人每班35Ｌ；淋浴用水，冷车间采用每人每班40Ｌ，热车间采用每人每班60L。
企业甲：冷车间生活用水量为：3000×25=75000L=75m3/d冷车间淋浴用水量为：700×40×3=84000L=84m3/d热车间生活用水量为：2700×35=94500L=94.5m3/d热车间生活用水量为：900×60×3=162000L=162m3/d则企业甲用水量为75+84+94.5+162=415.5m3/d企业乙：冷车间生活用水量为：1800×25=45000L=45m3/d冷车间淋浴用水量为：800×40×2=64000L=64m3/d热车间生活用水量为：1400×35=49000L=49m3/d热车间生活用水量为：700×60×2=84000L=84m3/d则乙车间用水量为：45+64+49+84=242m3/d则企业用水量Q2=415.5+242=657.5m3/d3、道路浇洒和绿化用水量Q3：⑴、道路浇洒用水量：道路面积为678050m2道路浇洒用水量定额为1～1.5L/(m2·次)，取1.2L/(m2·次)。
每天浇洒2～3次，取3次则道路浇洒用水量为687075×1.2×3=2473470L=2473.47m3/d⑵绿化用数量绿化面积为城市规划总面积的1.3％，城市规划区域总面积为3598300m2，则绿化面积为3598300×1.3％=46777.9m2，用水定额为1.5～2.0L/（m2·d），取2.0L/（m2·d）故绿化用水量为46777.9×2=93555.8L/d=93.5558m3/d则道路浇洒和绿化总用水量Q3=2473.47m3/d+93.5558m3/d=2567.0258m3/d==319.92L/s4、企业生产用水量Q4：企业甲：生产用水量为：3500t/d=3500m3/d企业乙：生产用水量为：3700t/d=3700m3/d则Q4=3500+3700=7200m3/d5、未预见水量及管网漏失水量为最高日用水量的15%～25%。
以20%计。
6、设计年限内的城市最高日用水量为Q=1.2（Q1+Q2+Q3+Q4）=1.2（12610+657.5+2567.0258+7200）=27641.43m3/d=319.916L/s依据下表可知，居民时最大用水量为最高日居民总用水量的7.59%，出现在18:00—19:00时段。
最高日每小时综合生活用水量占该日总综合生活用水量的百分比小时生活用水量（%）小时生活用水量（%）小时生活用水量（%）小时生活用水量（%）0～1 1.92 6～7 4.77 12～13 4.39 18～19 7.59 1～2 1.85 7～~8 4.71 13～14 4.63 19～20 4.55 2～3 1.84 8～9 4.71 14～15 4.57 20～21 3.84 3～4 1.85 9～10 4.79 15～16 5.25 21～22 3.67 4～5 3.51 10～11 4.87 16～17 5.91 22～23 2.82 5～6 3.96 11～12 4.87 17～18 6.73 23～24 2.01 最高日最高时用水量出现在18:00—19:00时段。
则最高日最高时用水量为27641.43×7.59%=2097.98m3/h最高日平均时用水量为27641.43÷24=1151.73m3/h则是变化系数k h=2097.98÷1151.73=1.827、消防时用水量：城市规划人口数为9.7万人，则取同一时间内的火灾次数为2次，一次灭火用水量为35L/s，火灾延时为2h则消防用水量为q=35×3600×2×2=504m3二、给水系统方案选择从流经城市和工业区的河流上游取地表水，采用统一给水系统三、管网定线：输水管渠定线的基本原则：输水灌渠定线时，必须与城市建设规划相结合，尽量缩短线路长度，减少拆迁，少占农田，便于灌渠施工和运行维护，保证供水安全；定线时，应选择最佳的地形和地质条件，尽量沿现有道路定线，以便施工和检修；减少与铁路、公路和河流的交叉；管线避免穿越滑坡、岩层、沼泽、高地下水位和河流淹没与冲刷地区，以降低造价和便于管理。
依据地形图如下图，管网布置如下：四、绘制城市用水量变化曲线图设计为有水塔二级泵站五、清水池容积计算：清水池有效容积W=W1+W2+W3+W4调节容积W1=27641.43×9.96%=2753.1m3消防贮水量W2=504m3水厂冲洗滤池和沉淀池排泥等生产用水，以最高日用水量的5%计，则W3=27641.43×5%=1382.1m3安全贮量，以设计用水量的0.5%计，则W4=27641.43×0.5%=138.2m3 故清水池的有效容积W=W1+W2+W3+W4=4777.4m3六、管段设计流量计算1、比流量计算：大用户集中用水为∑q=Q甲+Q乙=657.5+7200=7857.5m3/d= 90.94 L/s∑l=10700m比流量q s=(Q-∑q)/∑l=（319.916-90.94）/10700=0.0214 L/(s·m）管线流量q l=q s·L（L为有效长度）有部分管线为单侧供水，管线流量如下表所示沿线流量（表2）管段有效管长m 比流量L/s 沿线流量L/s1～2 760 0.021416.2642～3 550 0.021411.773～4 540 0.021411.5564～5 625 0.021413.3755～6 660 0.021414.1246～7 490 0.021410.4867～8 505 0.021410.8078～9 740 0.021415.8369～10 685 0.021414.65910～11 750 0.021416.0511～12 525 0.021411.23512～5 505 0.021410.8071～10 635 0.021413.5892～11 690 0.021414.7668～11 680 0.021414.5523～12 690 0.021414.7667～12 670 0.021414.338节点流量q i=0.5q s∑l(L/s）企业甲集中节点流量Q甲/86.4= 45.315 L/s企业乙集中节点流量Q乙/86.4=45.625L/s总节点流量以及消防总节点流量图下表节点流量（表3）节点编号∑L 节点流量集中节点流量总节点流量消防总节点流L/s L/s L/s 量L/s1 1395 14.9265 0 14.9265 72.12 2000 21.4 0 21.4 113.63 1780 19.046 45.625 64.671 61.04 1165 12.4655 45.315 57.7805 21.75 1790 19.153 0 19.1536 1150 12.305 0 12.3057 1665 17.8115 0 17.81158 1925 20.5975 0 20.59759 1425 15.2475 0 15.247510 2070 22.149 0 22.14911 2645 28.3015 0 28.301512 2390 25.573 0 25.573总流量L/s319.916 691.4第二章管网水力计算1.1 初始流量分配根据用水量Q=319.92 L/s，以及各个节点的流量，分配到各个管段，进行平差将初分流量和平差结果制成附表4初始流量分配表4环号管段管长管径qⅠ1～2 760 450 168.79 2～11 690 250 9.86 11～10 750 350 -67.05 10～1 635 450 -136.1995Ⅱ2～3 550 400 137.53 3～12 690 200 912～11 525 300 -43.2585 11～2 690 250 -9.86Ⅲ3～4 540 300 63.859 4～5 625 200 6.07855～12 505 250 -13.5 12～3 690 200 -9Ⅳ10～11 750 350 67.05 11～8 680 200 5.35 8～9 740 250 -31.753 9～10 685 300 -47.0005Ⅴ11～12 525 300 43.2585 12～7 670 250 13.1855 7～8 505 250 -16.5055 8～11 680 200 -5.35Ⅵ12～5 505 250 13.55～6 660 200 0.42556～7 490 250 -11.87957～12 670 250 -13.1855续表4——————————第20次平差——————————第1环编号流量损失hf'1 166.06 2.36 26.33 11 20.77 0.8 71.21 -4 -73.28 -1.74 44.01 -10 -138.93 -1.42 18.9总h= .0005 总hf'= 160.447△q= -.0031第2环编号流量损失hf'2 123.89 1.76 26.35 12 8.11 0.41 94.71 -5 -52.21 -1.38 48.89 -11 -20.77 -0.8 71.21总h= .0001 总hf'= 241.16△q=-.0005第3环编号流量损失hf'3 51.11 1.36 49.38 13 -6.67 -0.26 72.68 -6 -22.64 -0.69 56.08-12 -8.11 -0.41 94.71总h= .0006 总hf'= 272.8543△q=-.0023第4环编号流量损失hf'4 73.28 1.74 44.01 15 13.54 1.06 144.46 -7 -28.26 -1.51 99.26 -14 -43.5 -1.28 54.61总h= .0001 总hf'= 342.3382△q= -.0003第5环编号流量损失hf'5 52.21 1.38 48.89 16 12.11 0.29 43.65 -8 -21.2 -0.61 53.02 -15 -13.54 -1.06 144.46总h= .0008 总hf'= 290.0299△q=-.0029第6环编号流量损失hf'6 22.64 0.69 56.08 17 -3.19 -0.07 40.91 -9 -15.49 -0.33 39.39 -16 -12.11 -0.29 43.65总h= .0001 总hf'= 180.035△q=-.0003大环闭合差=0，符合条件编号流量损失1 166.06 2.362 123.89 1.763 51.11 1.364 73.28 1.745 52.21 1.386 22.64 0.697 28.26 1.518 21.2 0.619 15.49 0.3310 138.93 1.4211 20.77 0.812 8.11 0.4113 -6.67 -0.2614 43.5 1.2815 13.54 1.0616 12.11 0.2917 -3.19 -0.07∑h=16.67m校正结果如下图所示：环号管段管长管径qⅠ1～2 760 450 168.792～11 690 250 9.8611～10 750 350 -67.0510～1 635 450 -136.1995 Ⅱ2～3 550 400 137.533～12 690 200 912～11 525 300 -43.258511～2 690 250 -9.86 Ⅲ3～4 540 300 63.8594～5 625 200 6.07855～12 505 250 -13.512～3 690 200 -9 Ⅳ10～11 750 350 67.0511～8 680 200 5.358～9 740 250 -31.7539～10 685 300 -47.0005 Ⅴ11～12 525 300 43.258512～7 670 250 13.18557～8 505 250 -16.50558～11 680 200 -5.35 Ⅵ12～5 505 250 13.55～6 660 200 0.42556～7 490 250 -11.87957～12 670 250 -13.1855以节点6为控制点。
