光刻技术

光刻技术

光刻机总体结构
照明系统 掩模台系统 环境控制系统 掩模传输系统 投影物镜系 统
自动对准系 统
调平调焦测 量系统 框架减振系 统
硅片传输系 统
工件台系统
整机控制系统
整机软件系统
图为CPU内部SEM图像
图为硅芯片集成电路放大图像
图为在硅片上进行的光刻图样
图为Intel 45nm高K金属栅晶体 管结构
SU-8交联示意图
正胶与负胶性能对比
正胶 缺点 (DQN) 特征 优点 优点 分辨率高、对比度好 粘附性差、抗刻蚀能力差、高成本 近紫外,365、405、435nm的波长曝 光可采用 良好的粘附能力、抗蚀能力、感光能 力以及较好的热稳定性。可得到垂直 侧壁外形和高深宽比的厚膜图形 显影时发生溶胀现象,分辨率差 对电子束、近紫外线及350-400nm紫 外线敏感
投影式印刷:在投影式印刷中,
用镜头和反光镜使得像聚焦到硅平 面上,其硅片和掩模版分得很开。
三种方法的比较
接触曝光:光的衍射效应较小,因而分辨率高;但易损
坏掩模图形,同时由于尘埃和基片表面不平等,常常存 在不同程度的曝光缝隙而影响成品率。
接近式曝光:延长了掩模版的使用寿命,但光的衍射效
应更为严重,因而分辨率只能达到2—4um 左右。
坚膜也是一个热处
理步骤。 除去显影时胶膜 吸收的显影液和水分, 改善粘附性,增强胶 膜抗腐蚀能力。 时间和温度要适 当。 时间短,抗蚀性 差,容易掉胶;时间 过长,容易开裂。
刻蚀就是将涂胶前所
沉积的薄膜中没有被 光刻胶覆盖和保护的 那部分去除掉,达到 将光刻胶上的图形转 移到其下层材料上的 目的。
等离子体去胶,氧气在强电场作用下电离产生的活性氧, 使光刻胶氧化而成为可挥发的CO2、H2O 及其他气体而被 带走。

光刻的四条技术路线

光刻的四条技术路线

光刻的四条技术路线
1. 接触式光刻(Contact Lithography):此技术路线将掩模直接与光刻胶接触,通过紫外光照射来传导图案。

接触式光刻具有高分辨率和高精度的特点,但会产生掩模和光刻胶之间的化学反应。

2. 脱接触式光刻(Proximity Lithography):在脱接触式光刻中,光刻胶和掩模之间仅存在微小的距离,而不接触彼此。

当紫外光照射时,通过距离短暂拉近并拉开来传递图案。

脱接触式光刻比接触式光刻更容易控制化学反应,但相对于接触式光刻的分辨率和精度较低。

3. 投影式光刻(Projection Lithography):这是最常用的光刻技术路线之一。

先通过光学方式将掩模上的图案投射到光刻胶的表面上。

投影式光刻的特点是具有高分辨率和高通量,但需要复杂的光学系统。

4. 电子束光刻(Electron Beam Lithography,EBL):电子束光刻是一种高分辨率光刻技术,利用聚焦的电子束直接写入图案。

电子束光刻具有非常高的分辨率,但速度较慢,适用于制造高级芯片和小批量生产。

这些光刻技术路线在微电子器件制造中起着重要的作用,根据不同的需求和应用领域选择合适的技术路线。

简述光刻技术

简述光刻技术

简述光刻技术光刻技术是一种半导体加工技术,它被广泛应用于集成电路制造、平板显示器制造、MEMS(微机电系统)制造以及其他微纳米器件的制造中。

通过光刻技术,可以将图案投影到半导体材料表面上,然后使用化学刻蚀等工艺将图案转移到半导体材料上,从而制作出微小而精密的结构。

光刻技术的发展对现代电子工业的发展起到了关键作用,其不断提升的分辨率和精度,为微电子领域的发展提供了强大的支持。

光刻技术的基本原理是利用光学投影系统将图案投射到半导体材料的表面上。

该图案通常由一个硅片上的光刻透镜形成,这个硅片被称为掩膜,通过掩膜和投影光源的组合来形成所需的图案。

投影光源照射到掩模上的图案,然后通过光学投影系统将图案投影到待加工的半导体材料表面上,形成微小的结构。

在现代的光刻技术中,使用的光源通常是紫外线光源,其波长为193nm或者更短的EUV(极紫外光)光源。

这样的光源具有较短的波长,可以实现更高的分辨率,从而可以制作出更小尺寸的微结构。

光刻机的光学镜头和控制系统也在不断地提升,以满足对分辨率和精度的需求。

光刻技术在半导体制造中的应用主要包括两个方面,一是用于制作集成电路中的各种微小结构,例如晶体管的栅极、金属线路、电容等;二是用于制作各种传感器、MEMS等微纳米器件。

在集成电路制造中,光刻技术通常是在硅片上进行的,硅片经过多道工艺,将图案逐渐转移到硅片上,并最终形成完整的芯片。

在平板显示器制造中,光刻技术则是用于制作液晶显示器的像素结构;而在MEMS器件的制造中,光刻技术则是用于制作微机械结构和微流体结构。

光刻技术的发展受到了许多因素的影响,包括光学技术、光源技术、掩膜制备技术、光刻胶技术等。

在光学技术方面,光学投影系统的分辨率和变像畸变都会直接影响到光刻的精度;在光源技术方面,光刻机所使用的光源的波长和功率都会对分辨率和加工速度有直接影响;掩膜制备技术则影响到了掩模的制备精度和稳定性;光刻胶技术则直接影响到了图案的传输和转移过程。

光刻技术在芯片制造中的应用

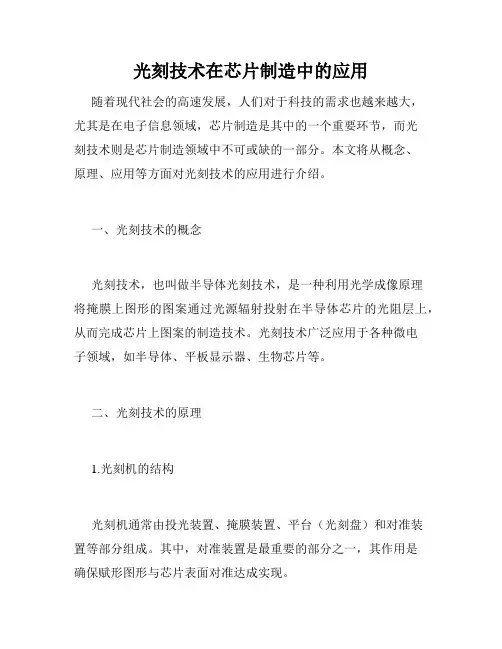

光刻技术在芯片制造中的应用

光刻技术在芯片制造中的应用随着现代社会的高速发展,人们对于科技的需求也越来越大,尤其是在电子信息领域,芯片制造是其中的一个重要环节,而光刻技术则是芯片制造领域中不可或缺的一部分。

本文将从概念、原理、应用等方面对光刻技术的应用进行介绍。

一、光刻技术的概念光刻技术,也叫做半导体光刻技术,是一种利用光学成像原理将掩膜上图形的图案通过光源辐射投射在半导体芯片的光阻层上,从而完成芯片上图案的制造技术。

光刻技术广泛应用于各种微电子领域,如半导体、平板显示器、生物芯片等。

二、光刻技术的原理1.光刻机的结构光刻机通常由投光装置、掩膜装置、平台(光刻盘)和对准装置等部分组成。

其中,对准装置是最重要的部分之一,其作用是确保赋形图形与芯片表面对准达成实现。

2.光刻工艺流程光刻工艺主要包括掩膜制备、光刻、显影和清洗等步骤。

掩膜上的赋形图形是光刻机成像的模板,光刻机可以通过光学投影形成需要制造的结构。

3.光学成像原理光刻机的光学成像原理主要是把光按照投影的方式照射到芯片表面,使芯片表面的化学物质发生化学反应,从而形成可被加工厂制造的结构。

光刻机利用掩膜上的赋形图形,通过光学成像原理将该图形投影到芯片光刻层上达成实现。

三、光刻技术的应用光刻技术在微电子制造领域具有广泛的应用,主要涉及到集成电路、微结构加工、光学元件等。

具体应用如下:1.集成电路制造集成电路是信息工业的核心之一,其中光刻机对于芯片中的微小部件进行制造具有重要作用。

光刻参与到芯片中的多重工序中,光刻技术的精度、分辨率和快速度使得芯片能够在精细制造的过程中得越来越高的成品率。

2.光学元件制造光学元件是光电信息领域的重要组成部分,光刻技术制造光学细微结构的性能得到了广泛的应用。

光刻技术在光学元件中制造、微加工、改变特性等场合中有广泛的应用,使光学元件能够具有更好的性能和稳定性。

3.微结构加工微结构加工常常被使用到传感器和微系统中,光刻机对于这些微结构加工具有较好的应用。

光刻的工作原理

光刻的工作原理

光刻的工作原理光刻技术是一种用于制造集成电路的重要工艺,其工作原理是利用光的作用将图案投射到硅片上,形成微小的电路结构。

本文将从光刻的原理、设备和应用等方面进行详细介绍。

一、光刻的原理光刻技术是利用光的干涉、衍射和透射等特性实现的。

首先,需要将待制作的电路图案转化为光学遮罩,通常使用光刻胶涂覆在硅片上,然后通过光刻机将光学遮罩上的图案投射到光刻胶上。

光刻胶在光的照射下会发生化学反应,形成光刻胶图案。

接下来,通过将光刻胶暴露在特定的化学溶液中,去除未曝光的光刻胶,得到所需的光刻胶图案。

最后,通过将硅片进行化学腐蚀或沉积等工艺步骤,形成微小的电路结构。

二、光刻的设备光刻机是光刻技术中最关键的设备之一。

光刻机主要由光源、光学系统、对准系统和运动控制系统等部分组成。

光源是产生紫外光的装置,通常使用汞灯或氙灯等。

光学系统由透镜、反射镜和光刻胶图案的投射系统等组成,用于将光学遮罩上的图案投射到光刻胶上。

对准系统是用于确保光刻胶图案和硅片之间的对准精度,通常采用显微镜和自动对准算法等。

运动控制系统是用于控制硅片在光刻机中的移动和旋转等。

三、光刻的应用光刻技术在集成电路制造中有着广泛的应用。

首先,光刻技术是制造集成电路中最关键的工艺之一,可以实现微米甚至纳米级别的电路结构。

其次,光刻技术还可以制作光学元件,如光纤、激光器等。

此外,光刻技术还被应用于平面显示器、传感器、光学存储器等领域。

四、光刻技术的发展趋势随着集成电路制造工艺的不断发展,光刻技术也在不断进步和改进。

首先,光刻机的分辨率越来越高,可以实现更小尺寸的电路结构。

其次,光刻胶的性能也在不断提高,可以实现更高的对比度和较低的残留污染。

此外,光刻技术还在朝着多层光刻、次波长光刻和非接触式光刻等方向发展。

光刻技术是一种利用光的特性制造微小电路结构的重要工艺。

光刻技术的原理是利用光的干涉、衍射和透射等特性实现的,通过光刻机将光学遮罩上的图案投射到光刻胶上,最终形成所需的电路结构。

第四章光刻技术

第四章光刻技术

二,光刻版(掩膜版)
基版材料:玻璃,石英. 要求:在曝光波长下的透光度高,热膨胀系数 与掩膜材料匹配,表面平坦且精细抛光.
二,光刻版(掩膜版)
掩膜版的质量要求 若每块掩膜版上图形成品率=90%,则 6块光刻版,其管芯图形成品率=(90%)6=53% 10块光刻版,其管芯图形成品率=(90%)10=35% 15块光刻版,其管芯图形成品率=(90%)15=21% 最后的管芯成品率当然比其图形成品率还要低 ①图形尺寸准确,符合设计要求; ②整套掩膜版中的各块版应能依次套准,套准误差应尽可能小; ③图形黑白区域之间的反差要高; ④图形边缘要光滑陡直,过渡区小; ⑤图形及整个版面上无针孔,小岛,划痕等缺陷; ⑥固耐用,不易变形.
三,光刻机(曝光方式)
④1:1扫描投影光刻机(美国Canon公司)
三,光刻机(曝光方式)
⑤分步重复投影光刻机--Stepper DSW:direct-step-on-wafer ⅰ)原理: 采用折射式光学系统和4X~5X的缩小透镜. 曝光场:一次曝光只有硅片的一部分,可以大大 提高NA(0.7),并避免了许多与高NA有关的聚 焦深度问题,加大了大直径硅片生产可行性. 采用了分步对准聚焦技术.
一,光刻胶
4.感光机理 ①负胶
聚乙烯醇肉桂酸脂-103B,KPR
一,光刻胶
双叠氮系(环化橡胶)-302胶,KTFR
一,光刻胶
②正胶 邻-叠氮萘醌系-701胶,AZ-1350胶
二,光刻版(掩膜版)
掩膜版在集成电路制造中占据非常重要的地位,因为 它包含着欲制造的集成电路特定层的图形信息,决定 了组成集成电路芯片每一层的横向结构与尺寸. 所用掩膜版的数量决定了制造工艺流程中所需的最少 光刻次数. 制作掩膜版首先必须有版图.所谓版图就是根据电路 ,器件参数所需要的几何形状与尺寸,依据生产集成 电路的工艺所确定的设计规则,利用计算机辅助设计 (CAD)通过人机交互的方式设计出的生产上所要求 的掩膜图案.

光刻的应用领域

光刻的应用领域

光刻的应用领域
1. 半导体芯片制造:光刻技术是制造集成电路(IC)的关键步骤之一。

通过将芯片设计投影到硅片上,利用光刻技术进行图形转移,形成微米级的电路结构和器件。

2. 平面显示器制造:光刻技术用于制造液晶显示器(LCD)、有机发光二极管显示器(OLED)等平面显示器。

通过光刻技术,在基板上制造导线、电极、像素点等微细结构。

3. 光子学:光刻技术被广泛应用于制造光学器件和光纤通信设备。

通过光刻技术制造微光学结构,如分光器、光栅、微透镜等。

4. 生物芯片制造:光刻技术可用于制造生物芯片和实验室微芯片。

通过光刻技术制造微细通道、微阀门等微流控结构,实现对微小液滴和生物分子的控制和分析。

5. 微机电系统(MEMS)制造:光刻技术在MEMS制造中起到关键作用。

通过光刻技术制造微米级的机械结构、传感器和执行器,实现微小机械和电子的集成。

6. 光刻制造设备:光刻技术的应用也推动了光刻设备的发展。

光刻机是一种关键的制造设备,能够将光刻胶的图形转移到硅片或其他基板上,并具备高分辨率、高精度和高速度等特性。

芯片制造中的光刻技术

芯片制造中的光刻技术
芯片制造中的光刻技术
01
光刻技术的基本原理及其在芯片制造中的重要性
光刻技术的发展历程及现状
光刻技术的起源
• 20世纪50年代,光刻技术起源于 美国贝尔实验室 • 20世纪60年代,光刻技术应用于 集成电路制造 • 20世纪70年代,光刻技术实现大 规模集成电路制造
光刻技术的发展阶段
• 20世纪80年代,光刻技术采用g 线光源,分辨率达到0.5微米 • 20世纪90年代,光刻技术采用i线 光源,分辨率达到0.35微米 • 21世纪初,光刻技术采用ArF光 源,分辨率达到193纳米
光刻胶材料的发展方向
• 光刻胶材料将实现更高分辨率、更高灵敏度、更高抗蚀性等方面的突破 • 光刻胶材料将采用新型材料、新工艺等创新手段
04
光刻工艺过程中的关键技术
光刻工艺的基本流程及关键技术点
光刻工艺的基本流程
• 光刻工艺包括光刻胶涂覆、对准、曝 光、显影、刻蚀等步骤 • 光刻工艺需要实现工艺参数的优化和 协同
• 光刻胶材料将实现更高分辨率、更高敏感度、更低成本 • 光刻设备材料将实现更高精度、更高稳定性、更低损耗
光刻技术面临的挑战及应对策略
• 光刻技术将面临光源、材料、工艺等方面的挑战 • 光刻技术将采用创新技术、优化工艺、提高产线自动化等手段应对挑战
02
光刻设备及其工作原理
光刻设备的分类及特点
01
谢谢观看
THANK YOU FOR WATCHING
光刻设备的工作原理
• 光刻设备通过光源照射光刻胶,实现图 形的转移和复制 • 光刻设备通过曝光、显影、刻蚀等工艺 实现图形的转移和复制
光刻设备的工艺流程
• 光刻设备的工艺流程包括光刻胶涂覆、 对准、曝光、显影、刻蚀等步骤 • 光刻设备的工艺流程需要实现工艺参数 的优化和协同

LED芯片制造之光刻简介

LED芯片制造之光刻简介

02
光刻技术简介
光刻技术原理
01
光刻技术原理是将设计好的图案 通过光刻机投影到光敏材料上, 利用光的能量将图案转移到光敏 材料上,形成电路图样。
02
光刻技术利用光的干涉和衍射原 理,通过精确控制曝光时间和角 度,实现高精度、高分辨率的图 案转移。
光刻技术的应用领域
光刻技术广泛应用于集成电路、微电 子器件、平板显示等领域,是制造 LED芯片、集成电路、微电子器件等 的关键技术之一。
合小批量、高精度制造。
速度
电子束曝光技术的制造速度相对 较慢,而光刻技术具有较高的生
产效率。
光刻技术与离子束曝光技术的比较
分辨率
离子束曝光技术具有更 高的分辨率,因为它使 用离子束而非光学波束 进行曝光。
适用范围
离子束曝光技术适用于 制造高精度、高附加值 的微纳器件,而光刻技 术在LED芯片制造等领 域应用广泛。
05
02
表面处理技术
对外延片表面进行处理,可以提高表面质量, 减少缺陷和杂质,提高LED芯片的发光效率。
04
刻蚀与剥离技术
刻蚀和剥离技术是制造LED芯片的重 要环节,需要精确控制刻蚀深度和剥 离方向。
06
切割与研磨技术
将LED芯片从衬底上切割下来并进行研磨和抛 光处理,可以提高芯片表面的平整度和光洁度。
镀透明电极层
在LED外延片的表面上镀 一层透明导电膜,作为电 极的接触层。
LED芯片制造流程
刻蚀与剥离
镀膜与蒸镀
切割与研磨
将LED外延片进行刻蚀 和剥离,形成器件结构。
在LED芯片表面镀上金 属膜和介质膜,并进行 金属和透明电极的蒸镀。
将LED芯片从衬底上切 割下来,并进行研磨和

半导体光刻技术原理

半导体光刻技术原理

半导体光刻技术原理
半导体光刻技术是一种制造集成电路(IC)的关键工艺,其原理
可以概括为以下几个步骤:
1. 光刻胶涂覆:首先,在半导体晶片表面涂覆一层光刻胶,光
刻胶是一种感光聚合物材料。

这一步的目的是将光刻胶涂覆在晶片上,形成一个平整的薄膜。

2. 接触或光刻机对齐:将掩膜(即芯片的图案)和晶片通过接
触方式或光刻机对齐,确保图案准确地投射到光刻胶层上。

3. 曝光:通过强光源,将光刻胶层中未被掩模遮挡的部分进行
曝光,使其变化。

在半导体中,光刻胶中有两种常见的类型:正型光
刻胶和负型光刻胶。

正型光刻胶在曝光后变得难以溶解,而负型光刻
胶在曝光后变得容易溶解。

4. 显影:将已曝光的光刻胶表面进行显影处理。

对正型光刻胶
来说,通过显影剂将未曝光区域的光刻胶去除,暴露出底部的晶片表面。

对负型光刻胶来说,未曝光的区域的光刻胶被保留下来。

5. 刻蚀或镀膜:通过化学刻蚀或物理镀膜等方式,将暴露的晶
片表面进行加工,例如在半导体中形成导线或沟槽等细微结构。

这一
步骤通常需要使用一系列化学和物理过程。

通过上述步骤的重复,可以逐步在晶片上形成多层结构,最终制
造出具有丰富功能的集成电路芯片。

这样的芯片可以完成各种计算和
存储任务,成为现代电子设备的核心。

光刻技术

光刻技术

光刻胶膜
增粘层
底膜
涂胶
前烘

前烘,又称软 烘,就是在一定的 温度下,使光刻胶 膜里面的溶剂缓慢 的、充分的逸出来 ,使光刻胶膜干燥 。
曝光

曝光就是对涂有 光刻胶的基片进行选 择性的光化学反应, 使接受到光照的光刻 胶的光学特性发生改 变。
光源 掩模 板 光刻胶 膜 底膜
增粘 层
曝光
曝光光源选择
去胶

去胶结束,整个光刻流程 也就结束了。
光刻技术在PVDF压电薄膜电极制作中的应用

聚偏二氟乙烯(PVDF)是一种高结晶度的含氟聚 合物 ,属于一种坚韧的热塑性工程材料。 PVDF 压电薄膜是经过高压电场极化从而具有压电 效应的薄膜 。 PVDF压电薄膜的优点:压电电压常数高、声阻抗 小、频率响应宽、介电常数小、耐冲击性强、可 以加工成任意形状等。
光刻技术
主要内容
一,光刻技术简介
(1)光刻的原理概述 (2)光刻胶-光致抗蚀剂 (3)光刻的一般流程
二,光刻技术应用举例
光刻的原理简介


光刻:利用照相复制与化学腐蚀相结合的技术, 在工件表面制取精密、微细和复杂薄层图形的化 学加工方法。多用于半导体器件与集成电路的制 作。 原理:利用光致抗蚀剂(或称光刻胶)感光后因光 化学反应而形成耐蚀性的特点,将掩模板上的图 形刻制到被加工表面上。

光刻技术在PVDF压电薄膜电极制作中的应用 第一步:设计要制作的电极的形状与尺寸

光刻技术在PVDF压电薄膜电极制作中的应用


第二步:对PVDF压电薄膜进行清洗处理。采用有机溶剂丙 酮。 第三步:涂胶。选用正性光刻胶,采用手工操作涂到需要 保护的电极层上。 第四步:前烘与曝光。 第五步:腐蚀。采用湿法刻蚀方法。选取碘和碘化钾的水 溶液(质量比为1:4:40)作为金的腐蚀溶剂,体积分数为 40%的氢氟酸作为铬层的腐蚀溶剂。 第六步:去胶。需要将起保护作用的正性胶去掉,采用乙 醇做它 是由感光树脂、 增感剂和溶剂三 部分组成的对光 敏感的混合液体。 光刻胶主要用 来将光刻掩模板 上的图形转移到 元件上。

MEMS工艺-光刻技术

MEMS工艺-光刻技术

控制尺寸和形状
通过调整光刻参数,如波长、曝光时 间和焦距等,可以精确控制微结构的 尺寸和形状,以满足MEMS器件的性 能要求。
光刻技术能够将设计好的微结构高精 度地复制到光敏材料上,确保批量生 产的稳定性和一致性。
光刻技术在mems工艺中的优势
01
02
03
高精度
光刻技术能够实现高精度 的微结构复制,有利于提 高MEMS器件的性能和稳 定性。
重要性
光刻技术是微电子制造中的关键环节,其精度和效率直接决定了集成电路或 MEMS器件的性能和成本。随着MEMS器件尺寸的不断减小,光刻技术的重要 性越来越突出。
02
mems工艺简介
mems工艺的定义和特点
定义
MEMS(Micro-Electro-Mechanical Systems)工艺是一种制造微小机械和电子系 统的技术,其尺寸通常在微米或纳米级别。
电子束光刻技术
电子束光刻技术具有极高的空间分辨 率和制程能力,能够制造出高精度的 微结构,但制程效率相对较低。
mems工艺中的光刻技术发展趋势
极紫外光刻技术
极紫外光刻技术具有更高的分辨率和制程能力,是下一代 光刻技术的发展方向之一,将为MEMS工艺带来更大的 发展空间。
纳米压印光刻技术
纳米压印光刻技术是一种新型的光刻技术,具有较高的制 程效率和较低的成本,是未来MEMS工艺中制造高精度 微结构的重要手段之一。
02
03
光刻技术的不断进步将推动 MEMS工艺的发展,实现更高精 度、更高性能的MEMS器件制造。
随着人工智能、物联网等新兴领 域的发展,MEMS器件的应用需 求将不断增长,光刻技术将发挥 更加重要的作用。
光刻技术的未来发展将更加注重 环保和可持续发展,推动绿色制 造的进程。

光刻技术的原理和应用

光刻技术的原理和应用

光刻技术的原理和应用1. 光刻技术简介光刻技术是一种半导体制造工艺中的核心技术,它通过使用光刻胶和强光源对半导体材料进行曝光和显影,从而形成精细的图案。

光刻技术广泛应用于集成电路、光学器件、光纤通信等领域,并在现代科技的高速发展中扮演着重要的角色。

2. 光刻技术的原理光刻技术的基本原理是利用紫外线或电子束照射光刻胶,通过光学或电子学的方式将图形投射到硅片表面上。

具体原理如下: - 掩膜制备:首先,根据设计要求,通过计算机辅助设计软件制作掩膜。

掩膜上的图形和模式将决定最终形成的芯片或器件的结构和功能。

掩膜制备完成后,可以进行下一步的光刻工艺。

- 光刻胶涂布:将光刻胶均匀涂布在硅片表面,待其干燥后,形成一层均匀的薄膜。

- 曝光:将掩膜放置在光刻机上,并通过强光源(紫外线或电子束)照射胶层,使胶层中被照射到的部分发生化学反应。

- 显影:将曝光后的光刻胶进行显影处理。

显影液会溶解胶层中未曝光或曝光光强较弱的部分,从而形成所需的图案结构。

- 刻蚀:使用化学腐蚀剂将显影后的光刻胶图案转移到硅片表面。

硅片经过刻蚀后,就可以进行后续的工艺步骤,如沉积材料、蚀刻、退火等。

3. 光刻技术的应用光刻技术作为半导体制造工艺的重要步骤,广泛应用于以下领域:3.1 集成电路制造•制造微电子芯片:光刻技术在集成电路制造中扮演着重要的角色。

它可以将复杂的电路图案转移到硅片上,制造出微米级别的微电子芯片。

光刻技术的精细度和稳定性对于芯片的性能和可靠性有着重要影响。

•多层薄膜的制备:光刻技术还可以用于制备多层薄膜。

通过在每一层上使用不同的掩膜和曝光显影工艺,可以制备出具有特定功能的多层薄膜结构。

这种技术在微电子器件和光学器件制造中得到广泛应用。

3.2 光学器件制造•制造光学透镜:光刻技术可以制造各种光学透镜和光学器件。

通过光刻胶的曝光显影工艺,可以在光学玻璃上形成精细的结构,从而调控光的传播和聚焦性能。

•制备光接头和光波导器件:光刻技术还可以用于制备光接头和光波导器件。

光刻技术

光刻技术

光刻工艺就是利用光敏的抗蚀涂层发生 光化学反应,按照确定的版图图形,结合刻 蚀方法在各种薄膜上(如SiO2等绝缘膜和各 种金属膜)制备出合乎要求的电路图形,包 括形成金属电极和布线、表面钝化以及实现 选择性掺杂。由于集成电路有一定的空间结 构,需多次使用光刻,每块集成电路一般要 进行6~7次光刻,所以氧化工艺与光刻工艺 的结合构成了整个平面工艺的基础。
降低,涂布HMDS的效果将会更加理想。
涂胶
把硅片放在一个平整的金属托盘上,有小孔与真空管相连,硅片就被吸在
托盘上,硅片与托盘一起旋转。 涂胶工艺一般包括三个步骤: ①将光刻胶溶液喷洒到硅片表面上; 0 ~ 2000r/min ②加速旋转托盘(硅片),直至达到需要 的旋转速度; 时间的旋转。
3000 ~ 7000r/min ③达到所需的旋转速度后,保持一定
能力降低。因此在涂胶之前需要预先对硅片进行脱水
处理,称为脱水烘焙。
①在150-200℃释放硅片表面吸附的水分子;
②在400℃左右使硅片上含水化合物脱水;
③进行750℃以上的脱水。
涂布HMDS
在涂胶之前,还应在Si片表面上涂上一层化合物,其目的也
是为了增强光刻胶与硅片之间的附着力。目前应用比较多的是

一般的光刻工艺要经历底膜处理、涂胶、前 烘、曝光、显影、坚膜、刻蚀、去胶、检验 工序。
21
底膜处理
底膜处理是光刻工艺的第一步,其主要目
的是对硅衬底表面进行处理,以增强衬底 与光刻胶之间的黏附性。 底膜处理包括以下过程: 1、清洗;2、烘干;3、增粘处理。
23
涂 胶
在集成电路工艺中,光刻胶层的作用是在刻蚀(腐蚀)或离
光刻是集成电路工艺中的关键性技术。在硅片表 面涂上光刻胶薄层,通过掩模版对光刻胶辐照, 使某些区域的光刻胶感光,利用光刻胶感光部分 与未感光部分在显影液中的溶解速度相差非常大 的特性,经过显影就可以在光刻胶上留下掩模版 的图形。 在集成电路制造中,利用这层剩余的光刻胶 图形作为保护膜,可以对硅表面选定区域进行刻 蚀,或进行离子注入,形成器件和电路结构,或 者对未保护区进行掺杂。 随着集成电路的集成度不断提高,器件的特 征尺寸不断减小,期望进一步缩小光刻图形的尺 寸。目前已经开始采用线宽为0.2-0.1μm的加工 技术。

光刻的基本原理

光刻的基本原理

光刻的基本原理1. 光刻技术概述光刻(photolithography)是一种在微电子制造工艺中广泛应用的技术,用于将电路图案转移至硅片上。

它是一种光影刻蚀技术,通过使用特殊的光刻胶和掩膜来实现。

2. 光刻的基本步骤光刻的基本步骤包括掩膜制备、光刻胶涂布、曝光、显影和刻蚀等步骤。

2.1 掩膜制备掩膜是光刻中的一种重要工具,它由透明光刻胶和不透明掩膜板组成。

掩膜板的图案决定了最终在硅片上形成的电路。

2.2 光刻胶涂布在光刻过程中,需要将光刻胶均匀涂布在硅片上。

涂布需要控制好厚度,并保持均匀性。

2.3 曝光曝光是将掩膜上的图案转移到光刻胶层的过程。

曝光时,光源会将光刻胶层中的敏化剂激活,使其变得可显影。

2.4 显影显影是将曝光后的光刻胶层中未被曝光的部分去除,从而显现出所需图案的过程。

显影液会溶解未暴露于光的区域,使其变为可刻蚀的区域。

2.5 刻蚀刻蚀是将显影后的光刻胶层外的材料去除的过程。

通过刻蚀,可以形成所需的电路图案。

3. 光刻的基本原理光刻的基本原理可以分为光学透射原理和化学反应原理两个方面。

3.1 光学透射原理光学透射原理是光刻的基础,也是光刻胶和掩膜的关键。

光刻胶对于不同波长的光有不同的吸收特性,而掩膜上的图案会通过光刻胶的吸收和透射来形成图案。

当掩膜上的图案被光照射时,光刻胶中的敏化剂会被激活,从而改变光刻胶的溶解性质。

3.2 化学反应原理化学反应原理是光刻胶显影和刻蚀的基础。

在显影过程中,显影液与光刻胶表面的未暴露区域发生化学反应,使其溶解。

而在刻蚀过程中,刻蚀液与未被光刻胶保护的硅片表面或者下一层材料发生化学反应,使其被去除。

4. 光刻的影响因素光刻的效果受到多个因素的影响,主要包括曝光能量、曝光时间、光刻胶厚度、显影液浓度等因素。

4.1 曝光能量和曝光时间曝光能量和曝光时间决定了光刻胶的显影深度,对图案的清晰度和精度有重要影响。

4.2 光刻胶厚度光刻胶厚度会影响曝光和显影的效果,太厚会导致曝光不足,太薄则可能导致显影不均匀。

光刻技术流程

光刻技术流程

光刻技术流程光刻技术是现代微电子制造中一项重要的工艺技术,用于将电路图案转移到硅片上。

它是一种光学投影技术,通过使用光源和掩模来实现图案的精细转移。

光刻技术流程包括光刻胶涂覆、烘烤预处理、曝光显影、清洗和检查等步骤。

一、光刻胶涂覆光刻胶涂覆是光刻技术流程的第一步,其目的是将光刻胶均匀地涂覆在硅片表面。

首先,将硅片放置在涂覆机的台面上,并将光刻胶倒入涂覆机的涂覆盆中。

然后,涂覆机会将光刻胶从涂覆盆中吸取并均匀涂覆在硅片上。

涂覆完成后,硅片会经过旋转以除去多余的光刻胶。

最后,硅片会被放置在烘烤机中进行烘烤预处理。

二、烘烤预处理烘烤预处理是为了使涂覆在硅片上的光刻胶变得更加坚硬和稳定。

在烘烤过程中,硅片会被放置在烘烤机中,加热一段时间。

烘烤的温度和时间根据所使用的光刻胶的特性而定。

烘烤后,光刻胶会形成一层坚硬的薄膜,以便进行下一步的曝光显影。

三、曝光显影曝光显影是光刻技术流程中的核心步骤,通过使用光源和掩模将电路图案转移到硅片上。

首先,将硅片放置在曝光机的台面上,并将掩模放置在硅片上方。

然后,通过控制曝光机的光源,将光照射到掩模上,形成一个投影的图案。

光线通过掩模的透明部分照射到光刻胶上,使其发生化学反应。

曝光完成后,硅片会被放置在显影机中进行显影。

显影过程中,使用显影液将未曝光的光刻胶部分溶解掉,暴露出硅片表面。

显影液的成分和浓度根据光刻胶的特性而定。

显影时间也需要根据所需的图案精度进行控制。

显影完成后,硅片会被清洗以去除残留的显影液。

四、清洗和检查清洗是为了去除硅片表面的污染物和残留的光刻胶。

清洗过程中,硅片会被浸泡在一系列的清洗液中,以去除表面的污染物。

清洗液的成分和浓度根据具体的清洗要求而定。

清洗后,硅片会被烘干以去除水分。

硅片会经过检查以确保图案转移的质量。

检查会使用显微镜或其他检测设备来观察图案的清晰度和精度。

如果发现问题,需要进行修复或重新进行光刻。

光刻技术流程包括光刻胶涂覆、烘烤预处理、曝光显影、清洗和检查等步骤。

《光刻技术简介》课件

《光刻技术简介》课件

2 显影
通过化学显影,去除被光 照区域的光刻胶。
3 蚀刻
利用蚀刻液将光刻胶暴露 的硅片上的材料进行蚀刻, 形成所需的结构。
光刻技术的发展历程
1
1 950年代
光刻技术在半导体工业中开始得到应用。
2
1 970年代
投影光刻技术成为主流,取代了逐级光刻技术。
3
1 990年代
应用于生产更小特征尺寸的集成电路,迈向纳米级光刻。
光刻技术的未来展望
随着半导体工艺的进步,光刻技术将继续发展,实现更小尺寸的特征制造以 及更高的生产效率。
《光刻技术简介》PPT课 件
光刻技术是一种在半导体制造中广泛应用的重要工艺,通过将图形模式转移 到硅片上,实现电子元件的精确制作。
光刻技术的定义
光刻技术是一种半导体制造过程,使用光照和光敏物质,将微小的图形模式转移到硅片上,以制作电子元件和 集成电路。
光刻技术的应用领域
芯片制造
光刻技术在半导体芯片制造中是不可或缺的工艺, 用于制作集成电路和微处理器。
光刻技术中常用的设备和材料
光刻机
用于进行光照和显影的设备, 如步进光刻机和直写式光刻 机。
光刻胶
用于光刻模板和硅片之间的 传递图案的光敏物等。
光刻技术的优势和局限性
1 优势
制作精度高、适用于大规模生产、广泛应用于微电子制造等领域。
2 局限性
成本高、对于狭小的图案尺寸限制较大、环境对光刻胶有一定要求。
平板显示
光刻技术用于制造液晶显示器、有机发光二极管 (OLED)等平板显示器件。
光学器件
用于制作光传感器、光纤通信器件以及光学存储 器件等。
微纳加工
光刻技术在微纳加工领域有广泛的应用,用于制 作微机电系统(MEMS)和纳米器件。

光刻的原理

光刻的原理

光刻的原理光刻技术是一种重要的微电子制造工艺,广泛应用于芯片、集成电路、液晶显示器等微电子领域。

其原理是利用光的干涉、衍射和化学反应等作用,将芯片设计图案转移到光刻胶上,然后通过化学腐蚀和蚀刻等步骤,将芯片上的电路图案形成。

光刻技术的核心是光刻胶,它是一种特殊的化学物质,具有光敏性质。

当光照射到光刻胶上时,它会发生化学反应,使得光刻胶的物理性质发生变化,形成可控的图案。

因此,光刻技术的工艺流程通常包括以下几个步骤:1.基片清洗:将芯片基片进行清洗,去除表面的杂质和污染物,以便后续工艺的进行。

2.涂覆光刻胶:将光刻胶沉积在基片上,并利用旋涂机将光刻胶均匀地涂布在基片表面上,形成一层薄膜。

3.预烘烤:将光刻胶暴露在高温下,使其变得更加坚硬和稳定,以便进行后续的光刻。

4.曝光:将芯片设计图案照射在光刻胶表面上,利用光刻机器对光进行精确的控制和调节,形成可控的图案。

5.显影:将光刻胶进行显影处理,去除不需要的部分,以便后续的化学腐蚀和蚀刻。

6.腐蚀和蚀刻:根据芯片设计图案的要求,进行化学腐蚀和蚀刻处理,将芯片上的电路形成。

光刻技术的精度和稳定性是微电子制造的关键因素之一。

在光刻胶的制备和光刻机器的调节上,需要精细的控制和调整,以保证芯片上的电路图案精度和一致性。

此外,光刻技术还需要考虑光源的波长和光强度、光刻胶的选择和配方、显影液的选择和浓度等因素,以实现最佳的光刻效果。

随着微电子制造技术的不断发展和进步,光刻技术也在不断地演变和改进。

例如,使用更高分辨率的光刻机器和更先进的光刻胶,能够实现更小尺寸和更高精度的芯片设计图案。

同时,利用多重曝光、多层光刻等技术,也能够实现更加复杂和精细的芯片电路图案。

光刻技术是微电子制造的重要工艺之一,其原理和流程十分复杂和精细。

只有通过精细的控制和调节,才能够实现高精度和高稳定性的芯片设计图案。

随着技术的不断发展和进步,相信光刻技术将会越来越成熟和完善,为微电子制造带来更多的发展机遇。

光刻技术的基本流程

光刻技术的基本流程

光刻技术的基本流程一、光刻技术的准备阶段。

1.1 首先呢,咱得有个光刻胶。

这光刻胶就像是一个超级敏感的小助手,它对光线那可是相当的敏感。

光刻胶的种类还不少,就像不同性格的小伙伴,有正性光刻胶和负性光刻胶。

正性光刻胶呢,被光照到的地方会发生化学变化,变得容易被去除;负性光刻胶则恰恰相反,被光照的地方反而变得更难去掉了,就像有些东西越晒越结实一样。

1.2 然后就是光刻的模板,这模板可重要啦,它就像一个超级精确的模具。

这个模板上面有着我们想要刻出来的图案,那些图案的线条精细得很,就像在头发丝上雕花一样。

这模板的制作也是个精细活,得用各种高科技手段,容不得半点马虎,所谓“差之毫厘,谬以千里”啊。

二、光刻技术的曝光过程。

2.1 接下来就到曝光这一步了。

我们把涂了光刻胶的材料放在模板下面,然后用光线去照射。

这光线就像一把超级精准的手术刀,要准确地按照模板上的图案去“切割”光刻胶。

这个光线的来源也有讲究,有紫外线啦,还有一些更高级的光源。

就好比我们做菜,不同的菜得用不同的火候一样,不同的光刻需求也得用不同的光线。

2.2 在曝光的时候,那环境要求也是相当的严格。

一点点灰尘,一点点震动,都可能让整个光刻的效果大打折扣。

这就像我们走钢丝一样,得小心翼翼的,一不留神就可能前功尽弃。

而且曝光的时间也得拿捏得恰到好处,时间短了,光刻胶的反应不完全;时间长了,又可能出现过度反应的情况,真可谓是“过犹不及”啊。

三、光刻技术的后续处理。

3.1 曝光完成后,就要对光刻胶进行处理了。

如果是正性光刻胶,我们要把被光照到的地方去掉,这就像把多余的泥土从雕塑上清理掉一样,要一点一点地来,不能伤到下面的材料。

要是负性光刻胶呢,就得把没被光照到的地方去掉,这也不是个简单的事儿,得非常细致。

3.2 经过光刻胶处理后的材料,就有了我们想要的图案。

这个图案可能是一个小小的芯片电路,也可能是其他精密的结构。

光刻技术就是这么神奇,就像魔法一样,把我们脑海中的图案精准地复制到材料上。

光刻机的几个重要技术

光刻机的几个重要技术

光刻机的几个重要技术光刻技术是半导体工艺制造中的重要环节之一,其在芯片制造、微机电系统(MEMS)、LED等领域都有广泛应用。

下面是光刻机的几个重要技术。

1. 光刻胶光刻胶是光刻技术中最重要的材料之一,它是一种高分子有机物。

光刻胶的主要作用是在偏紫外光(DUV)照射下进行化学反应,从而形成所需图案。

光刻胶的特性对光刻机的性能影响很大,所以选择合适的光刻胶非常重要。

2. 接触式和非接触式光刻技术光刻机主要分为接触式和非接触式两种技术。

接触式光刻技术是指光刻胶与掩膜接触后受光刻光照射的技术;而非接触式光刻技术则是光刻胶与掩膜之间通过空气或真空隔开后进行光刻。

接触式光刻技术速度较快,但容易造成掩模和光刻胶的磨损;而非接触式光刻技术能提高分辨率和生产出更细微的结构,但速度较慢。

3. 曝光系统光刻机中的曝光系统是指用于光刻胶图案照射的光源。

随着技术的不断发展,光源的种类也越来越多,例如汞灯、氩离子激光、二氧化碳激光等。

不同的光刻机可以根据需要选择不同的光源。

4. 光刻机的调节系统光刻机中的调节系统主要包括对焦、曝光量控制、平面度控制、位置精度等方面。

这些不同的调节系统是根据光刻膜、硅片和掩膜三者之间的关系来实现。

5. 随机误差控制在光刻过程中,由于光刻胶厚度、掩模的偏差等原因,可能会产生随机误差。

因此,减小随机误差也是光刻技术中一个重要的研究方向。

目前,通过优化光刻胶的属性、掩模设计和光刻设备的性能等方面来控制随机误差成为主流。

以上就是光刻机的几个重要技术,这些技术的不断发展和改进将会促进光刻技术在各个领域的广泛应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第5章 光刻技术
一、光刻材料及设备 二、光刻工艺 三、刻蚀工艺 四、光刻质量检测
1
光刻是一种将图像复印同刻蚀相结合的综合性技术。先 用照像复印的方法,将光刻掩膜的图形精确的复印到涂覆在 介质(多晶硅、氮化硅、二氧化硅、铝等介质薄层)表面上 的光致抗蚀剂(光刻胶)上面。然后,在光致抗蚀剂的保护 下对待刻材料进行选择性刻蚀,从而在待刻蚀材料上得到所 需的图形。集成电路的制造过程中需要经过许多次的光刻, 所以,光刻环节的质量是影响集成电路性能、成品率以及可 靠性的关键因素之一。
此外,还有将掩膜版与wafer合二为一的复合掩膜版, 也叫原位掩膜版;在传统掩膜版的基础上增加了相移层的相 移掩膜版;X射线掩膜版等不同类型的掩膜版 。
11
光刻对准曝光方式
光刻对准曝光的发展经历了五个阶段,接触式曝光、接 近式曝光、投影式曝光、扫描投影式曝光以及步进扫描投影 曝光。
接触式曝光是最早期的光刻机,结构简单,生产效率 高,曝光时掩膜版和wafer上的光刻胶直接接触。接近式曝 光,掩膜版与wafer之间约有2.5 ~25μm 的距离。投影 式曝光,接触式和接近式曝光由于污染、衍射、分辨率等问 题都已不再使用,投影式曝光仍然广泛使用。投影式曝光又
行缩小投影式曝光。
16
这种曝光方式分辨率高、掩膜版制作容易、工艺容限 大,而且生产效率高,但由于电子束在光刻胶膜内的散射, 使得图案的曝光剂量会受到临近图案曝光剂量的影响(即临 近效应),造成的结果是,显影后,线宽有所变化或图形畸 变。虽然如此,限角度投影式电子束光刻仍是目前最具前景 的非光学光刻 。
变形等。X射线曝光的发展空间也很大。
18
3.离子束曝光 离子束曝光是将聚焦后的离子束投影到光刻胶上达到曝
光的目的。离子束和电子束同样具有很高的分辨率,而且因 为离子的质量比电子大,所以在光刻胶中的散射要比电子束 弱的多,可达到50nm的高分辨率。
主要为基板和不透光材料。以下是基本的制造流程: (1)制备空白版,常见的空白版有铬版、氧化铁版、超微
粒干版三种; (2)数据转换,将IC版图经过分层、运算、格式等步骤转
换为制版设备所知的数据形式; (3)刻画,利用电子束或激光等通过原版对空白版进行曝
光,将图形转移到光刻胶上,即刻画;
7
(4)形成图形,对铬膜、氧化铁膜或明胶等进行刻蚀,形 成图形,最后除去残胶; (5)检测与修补,测量关键尺寸,检测针孔或残余遮光膜 等缺陷并对其进行修补; (6)老化与终检,在200~300℃的温度下烘烤几个小 时,对其进行老化。
17
2.X射线曝光 X射线曝光选用的是特殊材质的X射线掩膜版。X射线
经过专用掩膜版投射到wafer上,与光刻胶作用达到曝光的 效果。X射线的衍射、反射、折射以及散射都很小,很适合 亚微米尺寸的曝光。其优点有:分辨率高,可实现纳米工 艺;对于小尺寸工艺,其衍射现象可以忽略;穿透力强,不 会污染wafer等。缺点是光刻机以及掩膜版制作麻烦; wafer对准比较困难;X射线能量太高,会使掩膜版热膨胀
2
光刻胶
光刻胶(PR)也叫光致抗蚀剂,受到光照后其特性会 发生改变。可用来将掩膜版上的图形转移到基片上,也可作 为后序工艺时的保护膜。光刻胶有正胶和负胶之分,正胶经 过曝光后,受到光照的部分会变得容易溶解,经过显影处理 之后被溶解,只留下光未照射的部分形成图形;而负胶和正 胶恰恰相反。
3
1.光刻胶组成 (1)感光剂,感光剂是光刻胶的核心部分,曝光时间、光 源所发射光线的强度都根据感光剂的特性选择决定的; (2)增感剂,感光剂的感光速度都较慢,生产上效率太 低,因此向光刻胶中添加了提高感光速度的增感剂; (3)聚合树脂,聚合树脂用来将其它材料聚合在一起的粘 合剂,光刻胶的粘附性、胶膜厚度等都是树脂给的; (4)溶剂,感光剂和增感剂都是固态物质,为了方便均匀
5
光刻掩膜版
掩膜版质量的优劣直接影响光刻图形的质量。在IC制造 中需要经过多次光刻,每次光刻都需要一块掩膜版,每块掩 膜版都会影响光刻质量,光刻次数越多,成品率就越低。所 以,要有高的成品率,就必须制作出品质优良的掩膜版,而 且一套掩膜版中的各快掩膜版之间要能够相互精确的套准。
6
1.掩膜版的制备流程 掩膜版有铬版(chrome)、超微粒干版、氧化铁版等,
分为扫描投影曝光和步进扫描曝光。
12
ห้องสมุดไป่ตู้
13
14
步进投影曝光方式有很多优点,掩模版寿命加长、掩 模制造简单、分辨率高,但对环境的要求非常高,微小的 振动都会影响曝光精度;而且光路复杂,设备昂贵。
15
非光学曝光
1.电子束曝光 由于电子束在电磁场的作用
下可以聚焦、偏转一定的角度, 所以,电子束曝光是很重要的曝 光方法。目前,最有应用前途的 是限角度投影式电子束光刻。限 角度投影式电子束光刻利用散射 式掩膜版通过步进扫描光刻机进
8
2.掩膜版的质量要求 (1)图形尺寸要精确,间距符合要求,而且不能发生畸变; (2)各块掩膜版间要能够精确地套准,对准误差尽可能小; (3)图形边缘清晰,过渡小,无毛刺,透光区与遮光区的 反差要大; (4)掩膜版的表面光洁度要达到一定的要求,无划痕、针 孔、小岛等缺陷,掩膜版还要坚固耐磨、不易变形。
的涂覆,要将它们加入溶剂进行溶解,形成液态物质。
4
2.光刻胶的物理特性 (1)分辨率,是指光刻胶可再现图形的最小尺寸; (2)对比度,是指光刻胶对光照区与非光照区间的过渡; (3)灵敏度,是光刻胶要形成良好的图形所需入射光的最
低能量; (4)粘滞性,与时间有关,光刻胶中的溶剂挥发会使粘滞
性增加; (5)粘附性,粘附性是指光刻胶与基片之间的粘着强度; (6)抗蚀性,化学稳定性一定要很高,能抵抗各种腐蚀。
9
3.几种掩膜版 常见的传统掩膜版有乳胶掩膜版、硬面铬膜掩膜版以及
抗反射铬膜掩膜版三种。 乳胶掩膜版是在玻璃衬底上涂覆一层光
敏乳胶,再经过图形转移而成; 硬面铬膜掩膜版是在石英玻璃上溅射
一层厚约60nm左右的铬膜,再经过图形 转移而成;
10
为了提高掩膜版的分辨率、降低掩膜 版对光的反射,在硬面铬膜掩膜版的铬膜 上增加了一层厚约20nm的氧化铬膜,这 种就是抗反射铬膜掩膜版。
