重庆大学机械制图答案丁一第九章
机械制图第九章习题答案(共36张PPT)
分别是 轴4、销8、螺母9
；
4、图中双点划线表示 被加工的工件 ，为 假想 画法；
5、零件3与零件7的主要作用是： 保护钻模板、易于更换 ；
6、Φ32H7/k6是零件号 4 与零件号 7 的配合尺寸，属于 基孔制
配合制度，属于 过渡 配合，H7表示 孔 的公差带代号，k表示 轴
的基本偏差 代号， 7和6表示 孔轴的标准公差等级 ；
配合制度，属于 过渡 配合，H7表示 孔
的公差带代号，k表示
第27页，共36页。
第55页
第九章 装配图 9-8 画手动气阀装配图
手动气阀工作原理
手动气阀是汽车上用的一 种压缩空气开关机构。
当通过手柄球1和芯杆2将气阀 杆6拉到最上位置时(当前位置), 贮气筒和工作气缸接通。当气阀 杆6推到最下位置时，工作气缸 和贮气筒的通道被关闭。此时工 作气缸通过气阀杆中心的孔道与 大气接通。气阀杆与阀体4上的 孔是间隙配合，装有O型密封圈5 以防止压缩空气泄漏。螺母3是 固定手动气阀位置用的。
立体图
答案
阀的工作原理
阀安装在管路系统中，用以 控制管路的"通"或"不通"。当 杆1受外力作用向左移动时， 钢珠4压缩压簧5，阀门被打 开；当去掉外力时，钢珠在弹 簧力的作用下将阀门关闭。
第7页，共36页。
作业要求 1.分析图中采用了那些表达 方法？
2.试述件7旋塞的作用。 3.拆画出阀体3、管接头 6的零件图。
第九章 装配图
9-1 读钻模装配图
立体
答案
钻模工作原理
钻模时用于加工工件 （图中用双点划线所示 的部分）的夹具，把工 件放在件1底座上，装 上件2钻模板，钻模板 通过件8圆柱销定位后， 再放置件5开口垫圈， 并用件6特制螺母压紧。 钻头通过件3钻套的内 孔，准确地在工件上钻 孔。
重庆大学机械制图答案丁一.ppt
7-2 极限与配合
1.解释极限与配合代号的含义，查出偏差值并注在各零件图上。
轴套 轴
泵体
1） 轴套对泵体孔φ28H7/g6 基本尺寸 ，基 制 公差等级：孔 级，轴 级；
轴套外径：上偏差 ，下偏差 泵体：上偏差 ，下偏差
配合
2） 轴套对轴颈φ22H6/k6 基本尺寸 ，基 制 公差等级：孔 级，轴 级； 轴套内径：上偏差 ，下偏差 轴颈：上偏差 ，下偏差
2.M10×1-6H是 细牙普通 螺纹，螺距是 1 mm， 6H是 中径和顶径 的公差代号。
7-5 读零件图,完成填空及问答。4.箱体类零件
7-5 读零件图,完成填空及问答。4.箱体类零件
1)该零件图采用了哪些表达方法，各视图表达的重点是什么？ 答：采用了全剖视图、局部剖视图、局部视图、对称结构的简化画法。
7-4外表粗糙 3度. 标注出齿轮零件图中轮齿齿侧〔工作外表Ra为0.8μm)、键槽双侧〔Ra为3.2μm)、槽
底〔Ra为6.3μm)、孔和两端面〔Ra为3.2μm) 、其余〔Ra为12.5μm)的外表粗糙度。
（)
7-4外表粗糙 4度.指出图中的外表粗糙度标注的错误，并重新加以标注。
车
7-4外表粗糙 4度.指出图中的外表粗糙度标注的错误，并重新加以标注。
5)画出按投射关系配置的右视图。
7-5 读零件图,完成填空及问答。5.箱体类零件
7-5 读零件图,完成填空及问答。5.箱体类零件
7-5 读零件图,完成填空及问答。5.箱体类零件
1)该零件图采用了哪些表达方法，各视图表达的重点是什么？
答：采用了全剖视图、局部剖视图、向视图。全剖视图重点表达阀盖内 形；局部剖视图既表达阀盖内腔的部分内形，也表达阀盖的部分外形； 向视图为局部视图，重点表达阀盖底板空腔形状。 2)在视图中标识出该零件长、宽、高三个方向的主要尺寸基准。
机械制图习题集第九章的答案装配图共18页
九、 装配图 9.4 读平口钳装配图并拆画零件图
1.固定钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
2.丝杆
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
1.泵体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图
2.泵盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九.齿轮
22上88..00一44..22题002200 下一题 章目录 总目录 退出
3.活动钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
1.尾座体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
2.底座
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
2.阀体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
3.上封盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图

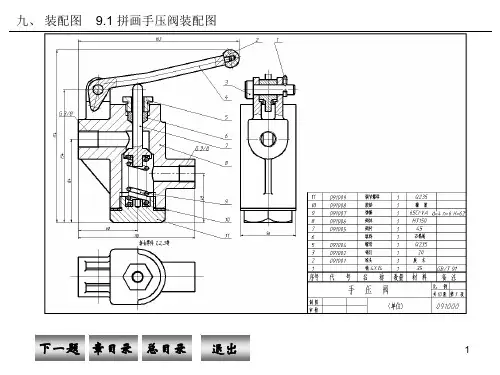

九、 装配图 9.1 拼画手压阀装配图
机械制图习题集丁一答案
机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么？答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法？答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。
二、绘图技巧题1. 如何绘制一个简单的直齿轮？答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。
三、尺寸标注题1. 什么是线性尺寸和角度尺寸？答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题1. 零件图和装配图的区别是什么？答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。
2. 如何阅读装配图？答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。
五、综合应用题1. 设计一个简单的机械装置，并绘制其零件图和装配图。
答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺，并说明其制图要求。
答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。
重庆大学机械制图答案丁一(课堂PPT)
5
6-1 视图
2. 画出A向视图。
返回
6
6-1 视图
3. 看懂下图所示表达方法，并在相应位置补加标注。
答案 动画 立体 返回
7
6-1 视图
3. 看懂下图所示表达方法，并在相应位置补加标注。
返回
8
6-1 视图
4.已知主、俯视图，画出机件的A向斜视图和B向局部视图。 A
B
答案 动画 立体 返回
9
6-1 视图
4.已知主、俯视图，画出机件的A向斜视图和B向局部视图。
A
A
B
B
返回
10
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (1) 全剖视图。
答案 动画 立体 返回
11
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (1) 全剖视图。
返回
12
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (2) 半剖视图。
24
6-2 剖视图。
5.将主视图改画为全剖视图,左视图改画为半剖视图。
答案 动画 立体 返回
25
6-2 剖视图。
5.将主视图改画为全剖视图,左视图改画为半剖视图。
返回
26
6-2 剖视图。
6. 作出全剖的左视图。
答案 动画 立体 返回
27
6-2 剖视图。
6. 作出全剖的左视图。
返回
28
6-2 剖视图。
返回
55
6-3 断面图。
4. 画出A-A移出断面图。
答案 动画 立体 返回
56
6-3 断面图。
4. 画出A-A移出断面图。
返回
57
机械制图习题集丁一答案
机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么？答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法？答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。
二、绘图技巧题1. 如何绘制一个简单的直齿轮？答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。
三、尺寸标注题1. 什么是线性尺寸和角度尺寸？答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题1. 零件图和装配图的区别是什么？答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。
2. 如何阅读装配图？答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。
五、综合应用题1. 设计一个简单的机械装置，并绘制其零件图和装配图。
答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺，并说明其制图要求。
答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。
机械制图第9章装配图习题答案
第9 章装配图
9. 1 根据手动气阀的装配示意图和零件图画出其装配图。
手动气阀用途及工作原理
手动气阀是汽车上用的—种压缩空气开关机构。
当通过手柄球（序号 1）和心杆（序号 2）将气阀杆（序号 6）拉到最上位置时（如图所示），储
气筒与工作气缸接通。
当气阀杆推到最下位置时，工作气缸与储气筒的通道被关闭，此时工作气缸通过气阀杆中心的孔道与大气接通。
气阀杆与阀体（序号 4）孔是间隙配合，装有 O 型密封圈（序号 5）以防止压缩空气泄露。
螺母（序号 3）是固定手动气阀位置用的。
9. 2 根据虎钳的装配示意图和零件图画出其装配图。
9. 3 读柱塞泵装配图。
9. 4 读微动机构装配图。
9. 5
读双向开关装配图。
9. 5 读双向开关装配图。
9. 6 装配体测绘。
姓名：学号：
20·班
级：。
机械制图重大版第九章答案ppt课件
填空题答案 返回
9-3 读零件图，并完成下列填空。 返回
返回
返回
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
9-1 表面粗糙度和公差与配合。 返回
9-2 配合与几何公差 返回
9-2 配合与几何公差 返回
填空题答案 返回
9-3 读零件图，并完成下列填空。 返回
填空题答案 返回
9-3 读零件图，并完成下列填空。 返回
填空题答案 返回
9-3 读零件图，并完成下列填空。 返回
填空题答案 返回
9-3 读零件图，并完成下列填空。 返回
9-3 读零件图，并完成下列填空。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-3 读零件图，并完成下列填空。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-3 读零件图，并完成下列填空。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-4 选用适当比例及图幅，选择恰当的表达方法绘制零件图。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-4 选用适当比例及图幅，选择恰当的表达方法绘制零件图。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-1 表面粗糙度和公差与配合。 返回
9-1 表面粗糙度和公差与配合。 返回
9-1 表面粗糙度和公差与配合。 返回
ห้องสมุดไป่ตู้
9-1 表面粗糙度和公差与配合。 返回
9-1 表面粗糙度和公差与配合。
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-2 配合与几何公差
请用鼠标点击需要解答的习题。或翻页寻找习题。
9-3 读零件图，并完成下列填空。
请用鼠标点击需要解答的习题。或翻页寻找习题。
机械制图习题集第九章答案《装配图》
03
04
色彩统一
尽量使用同一色系，以提高整 体协调性。
强调重点
使用对比色强调关键部分或装 配关系。
区分功能区域
根据功能区域使用不同颜色， 便于区分。
考虑视觉效果
考虑色彩案
装配图绘制中的常见问题
零件编号混乱
尺寸标注不准确
在装配图中，零件的编号应清晰、有序， 方便识别。如果编号混乱，可能导致读者 无法正确理解装配关系。
习题三答案解析
答案：A
VS
解析：在装配图中，为了清晰地表示 机器或部件的工作原理和装配关系， 通常需要使用序号、明细栏和标题栏 等标注。其中，序号用于表示零件的 顺序和位置，明细栏用于列出零件的 名称、数量和材料等。因此，A选项 正确。
THANKS
感谢观看
03
装配图的绘制技巧
装配图的布局技巧
确定视图方向
选择适当的视图方向，以便清晰地表达装配 关系和结构。
突出主要装配关系
通过调整线型、虚实、粗细等方式，突出主 要装配关系。
合理安排视图
根据装配体的复杂程度，选择合适的视图数 量，并合理布置。
标注适当的尺寸
根据需要，标注必要的尺寸，包括装配尺寸、 外形尺寸和安装尺寸。
装配图的细节处理技巧
零件编号和明细栏
为每个零件编号，并在明细栏中列出所有零 件的名称、数量和材料。
零件间连接方式
明确表示零件间的连接方式，如螺栓连接、 焊接等。
装配关系
清晰地表示各零件间的装配关系，如定位、 配合等。
剖面线
根据需要，使用剖面线表示内部结构和装配 关系。
装配图的色彩搭配技巧
01
02
尺寸标注不准确 的解决方案
绘制装配图时，应使用统一 的尺寸标注规范，确保所有 尺寸都准确无误。对于关键 尺寸，应特别注意标注清晰 。
工程制图第9章答案
箱体类零件图
箱体类零件通常用于容纳和保护机器内部机构，其图形通常包括主视图、
俯视图和左视图等。在绘制箱体类零件图时，需要注意箱体的结构、尺
寸精度和形位公差等技术要求。
零件图绘制中的注意事项
准确理解设计意图
选择合适的比例和视图方向
在绘制零件图之前，需要仔细阅读设计文 件和相关资料，准确理解设计意图和要求 。
计算机辅助制图
介绍了工程制图的基本 定义、目的、分类以及 应用领域。
详细阐述了工程制图中 应遵循的国家标准、行 业规范以及企业内部标 准，包括图纸幅面、比 例、字体、线型、尺寸 标注等方面的规定。
介绍了基本视图、向视 图、局部视图和斜视图 等不同的视图表达方法 ，以及剖视图、断面图 等表达方法的应用。
绘制图形
根据零件的实际尺寸和比例，使用绘 图工具绘制出零件的图形，注意图形 的准确性和清晰度。
标注尺寸
在图形上标注出零件的实际尺寸，包 括长度、宽度、高度、直径等，注意 尺寸标注的准确性和完整性。
添加技术要求
根据零件的实际使用情况，添加必要 的技术要求，如表面粗糙度、公差配 合、热处理等。
典型零件图绘制实例展示
间的装配关系。
05 工程制图中的常见问题及 解决方法
视图选择不当导致表达不清
问题描述
在制图过程中，视图的选择对于准确表达设计意图至关重要 。如果视图选择不当，可能会导致图纸表达不清，给生产和 加工带来困难。
解决方法
在选择视图时，应根据零件的形状、结构和加工要求，选择 最能反映其形状特征的视图。同时，对于复杂的零件，可以 采用多个视图组合的方式，以便更全面地表达其形状和结构 。
学习目标与要求
熟悉制图规范与标准，能够正确 应用各种规定进行工程图纸的绘 制和阅读。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回
9-1 根据零件图画装配图 3.拼画减速器装配图。 答案 动画 立体 返回
9-1 根据零件图画装配图3.拼画减速器装配图。 答案 动画 立体 返回
放大主视图 放大俯视图 放大左视图 放大明细栏
返回
返回
返回
返回
返回
9-2 阅读装配图，并完成问答、填空及作图。
1.夹线套 工作原理说明：将线穿入衬套3中，然后旋转手动压套1，通过螺纹 M36×2 使手动压套向 右移动，依靠锥面接触使衬套3向中心收缩(因在衬套上开有槽 ),从而 夹紧线.当衬套夹住 线后,还可以与手动压套、夹套2一起在盘座4的φ48孔中旋转。 作业要求：(1)画出A-A断面图(尺寸直接从装配图中量取)；
下移动，从而实现夹紧过程。
(2)转动螺杆8时，螺母7是否会随之转动？为什么？垫圈9起何作用？如何装拆？ 答：不会，因为它们作相对转动，螺母7被固定在套筒3上，随它作水平左右移
动。垫圈9起调整安装尺寸的作用，是可换的易磨损件。当拆卸下紧固手轮 11的螺母、垫圈后，取下手轮和键，再旋出后端盖10上的4个紧固螺钉，取 下后端盖，这样垫圈9就可拆下。如果要装配垫圈9，只需按上述逆向操作 即可。
返回
尾架体
返回
轴套
立体 返回
9-2 阅读装配图，并完成问答、填空及作图。
4.齿轮泵
作业要求：画出泵盖9或泵体 18的零件图
泵体 泵盖 动画 立体 返回
返回
泵体
返回
泵盖
动画 立体 返回
返回
返回
返回
返回
返回
返回
(1)上、下阀瓣的结构有何区别？为什么？ 答：上阀瓣中间为圆环形结构，主要目的是为下阀瓣的上部提 供一导向孔。下阀瓣的断面为爪形结构。
返回
(2)拆画泵体5的零件图。 返回
9-2 阅读装配图，并完成问答、填空及作图。
3.仪表车床尾架
问答题 尾架体 轴套 动画 立体 返回
(1)轴套3的夹紧过程是怎样实现的？ 答：转动手柄6，通过销带动件13转动，当件13转动时，使其件15上
(2)按2：1拆画夹套2的零件图。
1答案 2答案 动画 立体 返回
(1)画出A-A断面图(尺寸直接从装配图中量取)；
返回
(2)按2：1拆画夹套2的零件图。
立体 返回
9-2 阅读装配图，并完成问答、填空及作图。作业要求：（1）上下阀瓣的结构有何区别？
2.柱塞泵
为什么？（2）拆画泵体5的零件图
（1）答案 （2）答案 动画 立体 返回
9-1
9-2
1
2
1
2
9-2
3
4
5
9-1 根据零件图画装配图
1.拼画旋塞装配图
答案 动画 立体 返回
9-1 根据 零件图画 装配图
1.拼画旋 塞装配图
返回
9-1 根据零件图画装配图
2.拼画压阀装配图。
答案 动画 立体 返回
9-1 根据零件 图画装配图
2.拼画压阀装配 图。
主视图放大 返回
